КОРИСНИЧКИ ПРИРАЧНИК AD 7852 ADLER

12. Користите уређај само на равној површини како бисте спречили да се

се заштита од прегревања.

17. Да би се осигурало ефикасно хлађење, између бочних зидова уређаја и зида

или намештаја или завеса треба да се задржи најмање 60 цм.

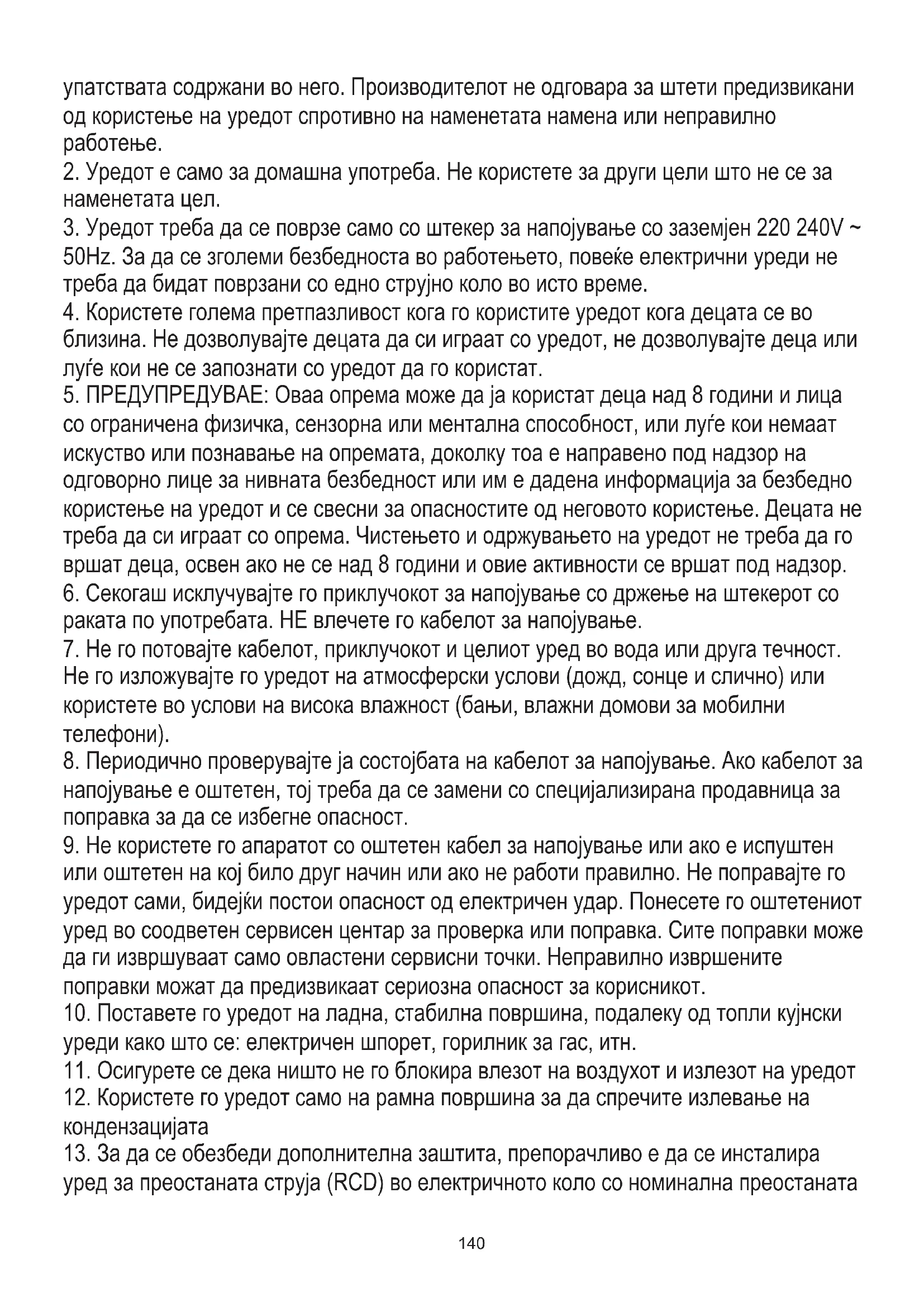

1. Пред да го користите уредот, прочитајте го упатството за работа и следете ги

2. Уредот е само за домашна употреба. Не користете за други цели што не се за

3. Уредот треба да се поврзе само со штекер за напојување со заземјен 220 240V ~

50Hz. За да се зголеми безбедноста во работењето, повеќе електрични уреди не треба да бидат поврзани со едно струјно коло во исто време.

4. Користете голема претпазливост кога го користите уредот кога децата се во

близина. Не дозволувајте децата да си играат со уредот, не дозволувајте деца или луѓе кои не се запознати со уредот да го користат.

5. ПРЕДУПРЕДУВАЕ: Оваа опрема може да ја користат деца над 8 години и лица

со ограничена физичка, сензорна или ментална способност, или луѓе кои немаат искуство или познавање на опремата, доколку тоа е направено под надзор на одговорно лице за нивната безбедност или им е дадена информација за безбедно користење на уредот и се свесни за опасностите од неговото користење. Децата не треба да си играат со опрема. Чистењето и одржувањето на уредот не треба да го вршат деца, освен ако не се над 8 години и овие активности се вршат под надзор.

6. Секогаш исклучувајте го приклучокот за напојување со држење на штекерот со

раката по употребата. НЕ влечете го кабелот за напојување.

7. Не го потовајте кабелот, приклучокот и целиот уред во вода или друга течност.

Не го изложувајте го уредот на атмосферски услови (дожд, сонце и слично) или користете во услови на висока влажност (бањи, влажни домови за мобилни

8. Периодично проверувајте ја состојбата на кабелот за напојување. Ако кабелот за

напојување е оштетен, тој треба да се замени со специјализирана продавница за поправка за да се избегне опасност.

9. Не користете го апаратот со оштетен кабел за напојување или ако е испуштен

или оштетен на кој било друг начин или ако не работи правилно. Не поправајте го уредот сами, бидејќи постои опасност од електричен удар. Понесете го оштетениот уред во соодветен сервисен центар за проверка или поправка. Сите поправки може да ги извршуваат само овластени сервисни точки. Неправилно извршените поправки можат да предизвикаат сериозна опасност за корисникот.

10. Поставете го уредот на ладна, стабилна површина, подалеку од топли кујнски

уреди како што се: електричен шпорет, горилник за гас, итн.

11. Осигурете се дека ништо не го блокира влезот на воздухот и излезот на уредот

12. Користете го уредот само на рамна површина за да спречите излевање на

13. За да се обезбеди дополнителна заштита, препорачливо е да се инсталира

уред за преостаната струја (RCD) во електричното коло со номинална преостаната141 струја што не надминува 30mA. За ова прашајте електричар.

14. Редовно чистете го филтерот за воздух. Фреквенцијата на чистење зависи од

чистотата на воздухот.

15. Откако ќе ја исклучите машината, почекајте најмалку 5 минути пред да ја

16. Не користете го уредот на сончеви места. Кога уредот се прегрее, заштитата

од прегревање ќе се вклучи уредот.

17. За да се обезбеди ефикасно ладење, треба да се чува растојание од најмалку

60 см помеѓу страничните wallsидови на уредот и theидот или мебелот или

18. Поради ограничената изведба на уредот, ако разликата помеѓу целната

температура и температурата на околината е премногу голема, не може да се постигне целта.

19. За да го намалите ризикот од пожар, електричен удар или повреда при

употреба на климатик, почитувајте ги следниве основни мерки на претпазливост: а) Поврзете се со заземјен штекер со 3 пина. б) Не отстранувајте го заземјувачот. в) Не користете го адаптерот. г) Не користете продолжен кабел. д) Исклучете го клима уредот пред сервисирање. ѓ) Користете две или повеќе лица за да го преместите и инсталирате климатизерот.

20. Не користете средства што го забрзуваат процесот на одмрзнување или

чистење, освен оние препорачани од производителот.

21. Уредот треба да се чува во просторија без постојано да работи извор на

палење, на пример: отворен оган, гасни апарати или електрични грејачи. ПРЕД ПРВАТА УПОТРЕБА - (слика Е) Поврзете ги конекторите со издувниот канал за воздух на следниов начин:

1. Продолжете го издувниот канал за воздух (10) извлекувајќи ги двата краја на каналот.

2. Зашрафете го издувниот канал за воздух (10) во конекторот на издувниот канал за воздух (11).

3. Поврзете го конекторот на издувниот канал за воздух (11) со уредот.

1. Чувајте го уредот најмалку 1 метар подалеку од ТВ или радија за да избегнете електромагнетни пречки.

2. Не изложувајте го уредот под директна сончева светлина за да избегнете избледување на бојата на површината.

3. Не навалувајте го уредот повеќе од 35 ° или наопаку за време на транспортот. Ако уредот е превртен за време на

транспортот, спуштете го правилно и почекајте 2-4 часа пред да го стартувате.

4. Ставете го уредот на рамна површина со наклон помал од 5 °.

5. Единицата работи поефикасно на одредени локации за простории, изберете ја најдобрата локација:

- Покрај прозорец, врата или француски прозорец. - Одржувајте го потребното растојание од излезот на повратниот воздух до wallидот или другите пречки најмалку 60 см. - Продолжете го цревото за воздух за да се осигурате дека другиот крај на цревото за воздух има простор помеѓу вратата на прозорецот, или прозорецот од прозорецот, или wallидната дупка. - Излезот или внесот на воздух не може да се блокираат со заштитна мрежа или каква било пречка. За да го продолжите животниот век на уредот, исцедете ја кондензираната вода од горните (8) и долните (9) поладни дупки за одвод пред да го ставите уредот во складиште на крајот на сезоната.142 ОПИС НА УРЕДОТ (слики А и Б)

1. Контролна табла 2. Излез за ладен воздух

3. Рецептор на сигнал 4. Далечински управувач

5. Рачка за транспорт 6. Издувен канал

7. Влез за испарувач 8. Приклучок за одвод

9. Дисплеј на предна собна температура 10. Издувен канал за воздух

11. Конектор на издувниот канал за воздух 12. Адаптер за издувни гасови на прозорецот

ПАНЕЛ ЗА КОНТРОЛА (слика В) A. Копче за вклучување/исклучување B. Копче за брзина на вентилаторот C. Копче за режим D. Копче за тајмер / температура E. Тајмер / копче за намалување на температурата F. Лампа со мала брзина G. Светилка со голема брзина I. Режим на мирување / Копче за заклучување за деца J. Светилка за автоматски режим K. Светилка за ладен режим L. Светилка за сув режим M. Светилка за режим на вентилатор N. Копче за тајмер O. Копче за осцилација P. Горен екран на собна температура R. Светилка за напојување ДАЛЕЧНИ КОНТРОЛЕР - слика Д Далечинскиот управувач пренесува сигнали до системот. Копче „А“ - апаратот ќе се вклучи кога е под напон или ќе се запре кога работи, доколку го притиснете ова копче. Копче "C" - притиснете го за да изберете режим на работа: „J“, „K“, „L“ или „M.“. Копче "Б" - притиснете го за да ја изберете брзината на вентилаторот во низа. Копче "D" / "E" - притиснете за да ја прилагодите температурата во просторијата и тајмерот. Копче "I" - притиснете за да го поставите или откажете режимот на мирување. Функцијата за заклучување за деца не е достапна преку далечински управувач. Копче "N" - притиснете за да го поставите времето на автоматско исклучување и автоматско вклучување. Копче „О“ - притиснете за да го поставите или откажете режимот на замавнување на бравите. РАБОТА НА КАНТРОЛЕН ПАНЕЛ АВТОМАТСКИ / СУДЕН / СУВА / Вентилатор

1. Вклучете го уредот.

а) Поврзете го уредот. б) Притиснете го копчето „А“, а потоа уредот beвони еднаш и вклучете го. в) LED дисплеите (9 и P) ја прикажуваат температурата во просторијата и започнуваат да работат во автоматски режим.

2. Изберете режим на работа

Притиснете го копчето "C" за да го изберете саканиот начин на работа по редослед: Автоматски режим "J" -> Режим на ладење "K" -> Режим на сушење "L" -> Режим на вентилатор "М”

3. Прилагодете ја температурата

Температурата може да се постави во опсег од 15 ° -31 ° C. Притиснете го копчето „D“ или „E“ за да ја зголемите или намалите температурата за 1 ° C со притискање еднаш. LED панелот на уредот ја покажува целната температура 5 секунди, а потоа ја прикажува температурата во просторијата.

4. Прилагодете ја брзината на вентилаторот

Притиснете го копчето „Б“ за да ја изберете саканата брзина на вентилаторот по редослед: Ниска брзина "F" -> Голема брзина G

Кога повторно ќе го притиснете копчето „А“, уредот ќе звучи „ди“ и ќе престане да работи.

6. Притиснете го ова копче „I“ за да влезете во режим на мирување на уредот или држете го копчето неколку секунди за да

ја вклучите функцијата за заклучување на деца.

7. Притиснете го ова копче „N“ за да поставите темпирано исклучување.

8. Притиснете го ова копче „О“ за да поставите осцилација на замавнување на воздухот во лева и десна насока.

Принцип на работа на секој режим:143 AUTO "J" режим: Откако ќе се избере режимот "J", сензорот за внатрешна температура работи автоматски и избира еден од подолу наведените режими на работа:

• Кога собна температура ≥24 ° C, уредот автоматски ќе избере режим на ладење „К“.

*Кога температурата во просторијата е ＜ 24 ° C, уредот автоматски ќе избере режим со голема брзина на вентилаторот "М

Откако ќе се избере автоматскиот режим „Ј“, сензорот за внатрешна температура работи автоматски, го избира режимот на работа помеѓу режимот на вентилаторот „М“ или „К“, за да ја задржи саканата собна температура. Режим на суво „L“ (одвлажнување на воздухот во просторијата):

1. Центрифугалниот вентилатор нагоре ќе работи со мала брзина и брзината не може да се прилагоди.

2. Компресорот ќе застане откако ќе работи 8 минути, а потоа повторно ќе работи по 6 минути.

3. Уредот прифаќа режим на одвлажнување со постојана температура, а прилагодувањето на температурата не е

ПРЕДУПРЕДУВАЕ: Кога работите со уредот во услови на различна влажност, приклучокот за одвод (8) треба да биде постојано отворен и да обезбедува постојана дренажа на вода. Можете да ја монтирате цевката вклучена во комплетот за да истурете вода во надворешен резервоар или да се исцеди. Режим на ладење „К“:

1. Кога температурата во просторијата е повисока од поставената температура на контролната табла, компресорот почнува

2. Кога температурата во просторијата е пониска од поставената температура на контролната табла, прекинувачот на

компресорот и горниот вентилатор работат со првобитна поставена брзина. Режим на вентилатор "М".

1. Центрифугалниот вентилатор нагоре работи со поставена брзина, а компресорот не работи. На

2. Прилагодувањето на температурата не е ефикасно.

Работа на тајмер "N":

1. Притиснете го копчето „N“ за да поставите време за автоматско исклучување додека уредот работи.

2. Притиснете го копчето „N“ за да поставите Автоматско вклучување на време додека уредот е подготвен.

3. Времето може да се прилагоди во опсег од 1 час до 24 часа со притискање на копчето "D"+） или "E"-.

Работа на режим на мирување „Јас“:

1. Режимот на мирување работи кога уредот е под режим на ладење "K".

2. Притиснете го копчето „I“ во режим на ладење „К“, а потоа единицата ќе работи под режим на мирување и

центрифугалниот вентилатор нагоре автоматски ќе се претвори во мала брзина. Поставената температура ќе се зголеми за 1 ℃ по еден час, и ќе се зголеми за 2 ℃ по два часа. По шест часа, уредот ќе престане да работи. Притиснете го копчето „I“ постојано неколку секунди за да ја вклучите функцијата за заклучување за деца, тогаш сите копчиња на контролната табла ќе се деактивираат. За да ја исклучите функцијата за заклучување за деца, повторно притиснете го копчето „I“ неколку секунди. Завртете ја работата на режимот "O": Кога уредот е вклучен, притиснете го копчето „О“, бравата се вклучува или исклучува. Кога е вклучен, лувер може да се замавне со левата и десната страна во рок од 60 степени. Повторно притиснете го копчето „О“, прачката ќе престане да се

Главната контролна табла има функција на меморија, кога уредот е подготвен да работи, но во статус на стоп, главната контролна табла може да запамети иницијализација на режимот на работа. Кога ќе го вклучите уредот, тој ќе работи како истиот режим на работа како и минатиот пат, нема потреба повторно да го ресетирате работниот режим. (Оваа состојба не е достапна кога уредот е под AUTO режим "J".) ДАЛЕЧИНСКИ УПРАВУВАЧ

1. Лизнете го задниот капак за да се отвори и извадете го изолациониот филм на батериите.

2. Ставете ги батериите во отворот, мора да одговараат на знаците „+“ и „-“ на далечинскиот управувач.

3. Долго време без употреба, извадете ги батериите.

4. За да спречите загадување на животната средина, извадете ги искористените батерии и фрлете ја безбедноста и144

За да работите со уредот, насочете го далечинскиот управувач (4) кон сигналот за рецептор. Далечинскиот управувач ќе работи со уредот на растојание од 5 метри кога покажува кон рецепторот за сигнал на уредот. ЗАШТИТНИ УРЕДИ Заштитниот уред може да го сопне и запре апаратот во случаите наведени подолу:

1. во режим на ладење: температурата на воздухот во внатрешноста е над 43 ° C (109 ° F)

2. во режим на ладење: собна температура е под 15 ° C (59 ° F)

3. во режим на одвлажнување: собната температура е под 15 ° C (59 ° F).

Ако уредот работи во режим на ладење „К“ или сув „Л“ со отворена врата или прозорец долго време кога релативната влажност е над 80%, росата може да капе надолу од штекерот. Заштитниот уред ќе работи во следниве случаи:

1. Рестартирање на уредот веднаш по запирање на работата или промена на избраниот режим додека работите, мора да

2. Ако приклучокот е отстранет, по рестартирање уредот ќе се врати во првобитниот режим, ВРЕМЕТО ВРЕМЕ и ТАЈМЕР

ИСКЛУЧУВАЕ - мора повторно да се постават. ЗАБЕЛЕШКА: во оваа единица се крие рециклирање на кондензирачка вода. Водата за кондензација делумно се рециклира помеѓу кондензаторот и водената плоча. Кога нивото на водата се искачува на горното ниво, прекинувачот за плови и индикаторот за полна вода (Е4) се палат за да потсетат на одводната вода. Прекинете го напојувањето, преместете го апаратот на соодветно место, извадете го приклучокот за одвод, исцедете ја водата целосно. По одводот, повторно инсталирајте го приклучокот, инаку апаратот може да истече и да ја навлажни вашата соба. Ако апаратот е поставен во позиција што дозволува испуштање вода, можете исто така да ја поврзете дупката за одвод со отворот за одвод за да ја исцедите водата. Одводната цевка се додава во комплетот, тоа е: внатрешен дијаметар 9мм, надворешен дијаметар 12мм, материјал: PCV. Смена на проблеми

а) можеби патувањето или осигурувачот се разнесени, почекајте 3 минути и повторно стартувајте, заштитниот уред може да го спречува уредот да работи. в) можеби батериите во далечинскиот управувач се исцрпени. г) можеби приклучокот не е правилно вклучен.

а) ако поставената температура е близу до собна температура, можете да ја намалите поставената температура. б) можеби излезот на воздухот е блокиран со пречка. Тргнете ја пречката.

а) можеби вратата или прозорецот се отворени. б) можеби во непосредна близина има друг апарат што работи на топлина како грејач или светилка, итн. в) филтерот за воздух е валкан, исчистете го. г) излезот или внесот на воздух е блокиран. д) поставената температура е премногу висока.

4) Проблем: Истекување на вода при движење.

а) исцедете го кондензатот пред да се преместите. б) за да избегнете истекување на вода, ве молиме лоцирајте го уредот на рамна земја.

5) Проблем: Не работи и напојувај го индикаторот за целосна „Е4“

а) извлечете гумен приклучок за да исцедите вода. б) ако е често во оваа состојба, контактирајте со квалификуван технички сервис.

6) Проблем: Уредот не се стартува.

а) можеби не е вклучен. Значи, вклучете го. б) можеби оштетување на приклучокот или штекерот. Заменете го од страна на давателот на услугата. в) можеби расипан осигурувач. Заменете го осигурувачот од страна на давателот на услугата (спецификација: 3,15A/250VAC).

а) затворање на времето или постигнување на поставената температура. Рестартирајте го или почекајте автоматско префрлување.

а) собната температура е пониска од поставената температура. Тоа е нормален феномен, машината автоматски ќе се префрли додека температурата во просторијата е повисока од поставената температура. б) Уредот влегува во заштита од мраз. Уредот автоматски ќе се префрли откако ќе заврши заштитата од мраз.

9) Проблем: ЛЕР го прикажува кодот за неуспех "Е2"

а) сензорот за собна температура не успее или се оштети. Заменете го сензорот за собна температура од давателот на

10) Проблем: ЛЕР го прикажува кодот за неуспех „Е3“

а) сензорот за цевка за масло за испарувач не успее или е оштетен. Заменете го сензорот за цевка на серпентина на испарувачот од страна на давателот на услугата.

11) Проблем: ЛЕР прикажува неуспешен код „Е4“

а) предупредување полно со вода. Исцедете ја водата. ЧИСТЕЕ И ОДРУВАЕ Одржување на уредот

1. Исклучете го уредот прво пред да се исклучите од напојување.

2. Избришете со мека и сува крпа. Користете млака вода под 40 ° C за чистење ако апаратот е многу валкан.

3. Никогаш не користете испарливи материи како што се бензин или прашок за полирање за чистење на уредот.

Одржување на филтерот за воздух Неопходно е да го чистите филтерот за воздух на секои 2 недели, ако уредот работи во екстремно прашлива средина. Исчистете на следниов начин:

1. Прво запрете го уредот, турнете го филтерот за воздух нагоре (Слика F).

2. Исчистете го и повторно инсталирајте го филтерот за воздух.

3. Ако нечистотијата е видлива, измијте ја со раствор од детергент во млака вода. По чистењето исушете го на засенчено и

ладно место, а потоа повторно инсталирајте го. Одржување по употреба

1. Ако уредот нема да се користи подолго време, не заборавајте да го извадите гумениот приклучок за одвод (8) од отворот

за одвод за да ја исцедите водата.

2. Чувајте го апаратот да работи со вентилатор само половина ден во текот на еден сончев ден за да го исушите апаратот

внатре и да спречите мувлосување.

3. Запрете го уредот и извлечете го приклучокот од кабелот за напојување, потоа извадете ги батериите на далечинскиот

управувач и складирајте го уредот правилно.

4. Исчистете го филтерот за воздух и повторно инсталирајте го.

5. Отстранете ги цревата за воздух и складирајте ги правилно, и цврсто покријте ја дупката.

ТЕХНИЧКИ ПОДАТОЦИ: Капацитет на ладење на BTU: 7000 BTU / час Капацитет на ладење во вати: 2000 Потрошувачка на енергија (ладење) W: 750 W Обем: <= 65dB Проток на воздух: 250 m3 / h Енергетска класа: А Тајмер: 24 часа R290 тежина на течноста за ладење: макс. 135 грама Внимание, ризик од пожар. НЕ пирснувајте или изгорувајте. Бидете свесни дека ладилното средство може да не содржи мирис. Максимална количина на полнење за ладење: 135g. Се грижиме за природната средина. Картонските паковки молиме да се наменат за рециклирање. Полиетиленовите кеси (PE) да се фрлат во контењер за пластика. Искористениот уред треба да се предаде во соодветниот складирачки пункт, бидејќи небезбедните состојки кои се наоѓаат во уредот можат да бидат загрозување за средината. Електричниот уред треба да се предаде на начин кој ќе оневозможи негова повторна употреба и искористување. Доколку во уредот има батерии, треба да се извадат и посебно да се предадат во складирачкиот пункт.146 SLOVENSKY

2) Проблем: работи само за кратко време
