BRUKSANVISNING AD 7852 ADLER

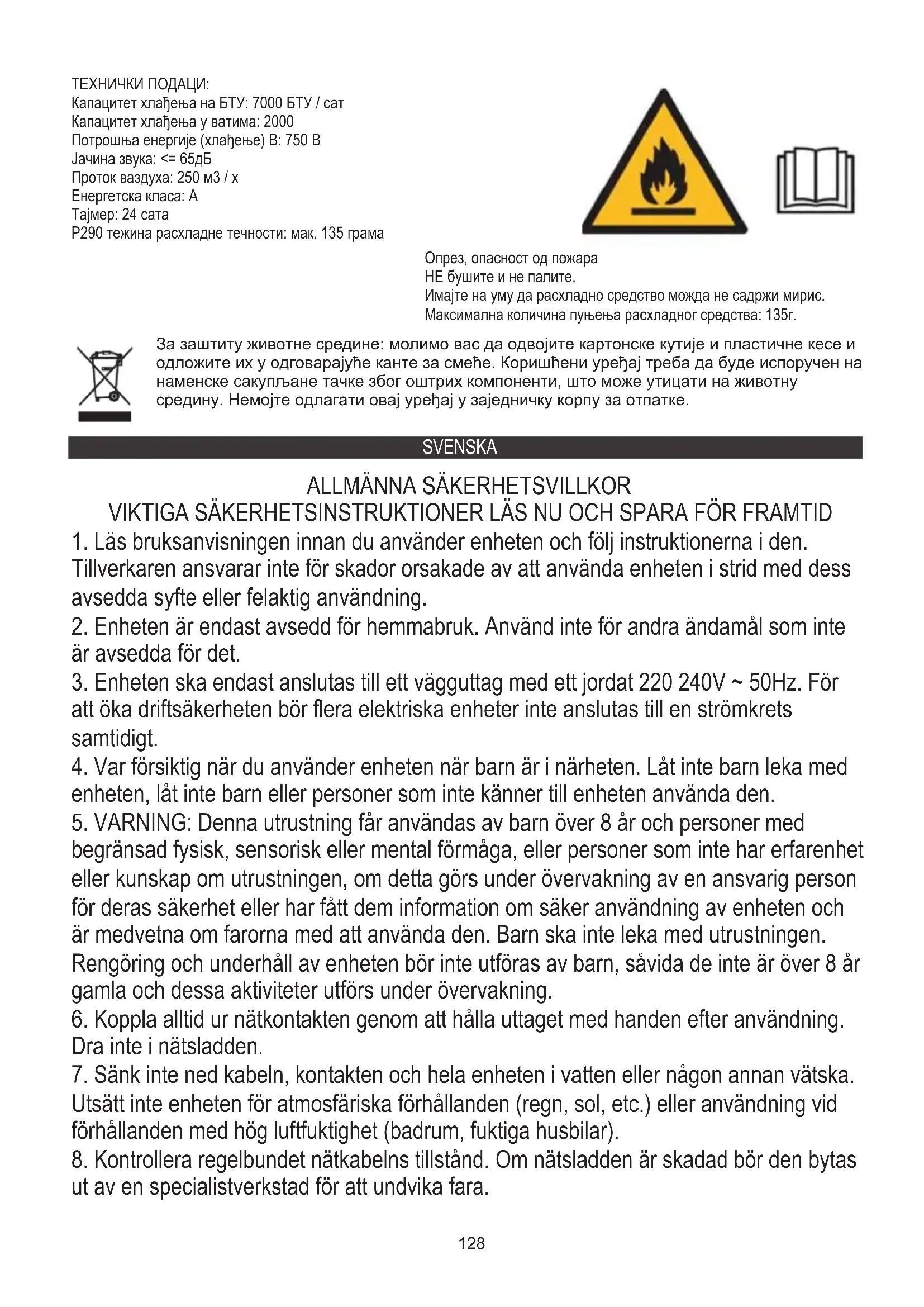

1. Läs bruksanvisningen innan du använder enheten och följ instruktionerna i den.

Tillverkaren ansvarar inte för skador orsakade av att använda enheten i strid med dess avsedda syfte eller felaktig användning.

2. Enheten är endast avsedd för hemmabruk. Använd inte för andra ändamål som inte

3. Enheten ska endast anslutas till ett vägguttag med ett jordat 220 240V ~ 50Hz. För

att öka driftsäkerheten bör flera elektriska enheter inte anslutas till en strömkrets samtidigt.

4. Var försiktig när du använder enheten när barn är i närheten. Låt inte barn leka med

enheten, låt inte barn eller personer som inte känner till enheten använda den.

5. VARNING: Denna utrustning får användas av barn över 8 år och personer med

begränsad fysisk, sensorisk eller mental förmåga, eller personer som inte har erfarenhet eller kunskap om utrustningen, om detta görs under övervakning av en ansvarig person för deras säkerhet eller har fått dem information om säker användning av enheten och är medvetna om farorna med att använda den. Barn ska inte leka med utrustningen. Rengöring och underhåll av enheten bör inte utföras av barn, såvida de inte är över 8 år gamla och dessa aktiviteter utförs under övervakning.

6. Koppla alltid ur nätkontakten genom att hålla uttaget med handen efter användning.

Dra inte i nätsladden.

7. Sänk inte ned kabeln, kontakten och hela enheten i vatten eller någon annan vätska.

Utsätt inte enheten för atmosfäriska förhållanden (regn, sol, etc.) eller användning vid förhållanden med hög luftfuktighet (badrum, fuktiga husbilar).

8. Kontrollera regelbundet nätkabelns tillstånd. Om nätsladden är skadad bör den bytas

ut av en specialistverkstad för att undvika fara. SVENSKA129

9. Använd inte apparaten med en skadad nätsladd eller om den har tappats eller

skadats på något annat sätt eller om den inte fungerar korrekt. Reparera inte enheten själv eftersom det finns risk för elektrisk stöt. Ta den skadade enheten till ett lämpligt servicecenter för kontroll eller reparation. Alla reparationer får endast utföras av auktoriserade servicepunkter. Felaktigt utförda reparationer kan orsaka allvarlig fara för användaren.

10. Placera enheten på en sval, stabil yta, borta från heta köksapparater som: elektrisk

spis, gasbrännare, etc.

11. Se till att ingenting blockerar luftinloppet och utloppet på enheten

12. Använd enheten endast på en jämn yta för att förhindra att kondensen spinner ut

13. För att ge ytterligare skydd rekommenderas det att installera en restströmsenhet

(RCD) i den elektriska kretsen med en nominell restström som inte överstiger 30 mA. Fråga en elektriker för detta.

14. Rengör luftfiltret regelbundet. Rengöringsfrekvensen beror på luftens renhet.

15. När du har stängt av maskinen, vänta minst 5 minuter innan du slår på den igen.

16. Använd inte enheten på soliga platser. När enheten överhettas tänds

överhettningsskyddet på enheten.

17. För att säkerställa effektiv kylning bör ett avstånd på minst 60 cm hållas mellan

enhetens sidoväggar och väggen eller möbler eller gardiner.

18. På grund av anordningens begränsade prestanda, om skillnaden mellan

måltemperaturen och omgivningstemperaturen är för stor, kanske måltemperaturen inte uppnås.

19. Följ följande grundläggande försiktighetsåtgärder för att minska risken för brand,

elektrisk stöt eller personskador vid användning av luftkonditioneringsapparaten: a) Anslut till ett jordat uttag med 3 stift. b) Ta inte bort jordningsspetsen. c) Använd inte adaptern. d) Använd inte en förlängningssladd. e) Koppla bort luftkonditioneringsapparaten innan service. f) Använd två eller flera personer för att flytta och installera luftkonditioneringsapparaten.

20. Använd inte andra medel som påskyndar avfrostnings- eller rengöringsprocessen än

de som rekommenderas av tillverkaren.

21. Enheten ska förvaras i ett rum utan att ständigt använda antändningskällor, till

exempel: öppen eld, gasapparater eller elektriska värmare. FÖR FÖRSTA ANVÄNDNING - (bild E) Anslut kontakterna till luftavgaskanalen enligt följande:

1. Förläng luftutblåsningskanalen (10) genom att dra ut kanalens två ändar.

1. Håll enheten minst 1 meter från TV eller radio för att undvika elektromagnetisk störning.

Utsätt inte enheten för direkt solljus för att undvika att ytfärgen bleknar.

3. Luta inte enheten mer än 35 ° eller upp och ner under transporten. Om enheten har vänts under transport, lägg ner den korrekt och vänta 2-4 timmar innan du startar den.

4. Placera enheten på en plan yta med mindre än 5 ° lutning.

5.Enheten fungerar mer effektivt i vissa rum, välj den bästa platsen: - Bredvid ett fönster, en dörr eller ett franskt fönster. - Håll avståndet från returluftutloppet till väggen eller andra hinder minst 60 cm. - Förläng luftslangen för att säkerställa att den andra änden av luftslangen har ett avstånd mellan fönsterdörren, det franska fönstret eller vägghålet. - Luftutlopp eller intag kan inte blockeras av skyddsgaller eller något hinder. För att förlänga enhetens livslängd, töm kondensvattnet från de övre (8) och nedre (9) svalare avloppshålen innan du förvarar enheten i slutet av säsongen. ENHETSBESKRIVNING (bilder A och B)

1. Kontrollpanel 2. Utlopp för kall luft

7. Förångarens inlopp 8. Avtappningsplugg

9. Visning av rumstemperatur fram 10. Luftavloppskanal

11. Anslutning av luftavgaskanal 12. Avgasadapter för fönster

KONTROLLPANEL (bild C) A. Strömknapp PÅ/AV B. Knapp för fläkthastighet C. Lägesknapp D. Knapp för timer / temperatur upp E. Knapp för timer / temperatur ned F. Lampa för låg hastighet G. Höghastighetslampa I. Viloläge / Barnlås -knapp J. Lampa för automatiskt läge K. Lampa för kallt läge L. Lampa för torrläge M. Lampa för fläktläge N. Timerknapp O. Oscilleringsknapp P. Övre rumstemperaturvisning R. Strömlampa REMOTE CONTROLLER - bild D Fjärrkontrollen överför signaler till systemet. Knapp "A" - apparaten startas när den är påslagen eller stoppas när den är i drift, om du trycker på den här knappen. Knapp "C" - tryck på den för att välja driftläge: "J", "K", "L" eller "M". Knapp "B" - tryck på den för att välja fläkthastighet i följd. Knapp "D" / "E" - tryck för att justera rumstemperaturen och timern. Knapp "I" - tryck för att ställa in eller avbryta viloläge. Barnlåsfunktionen är inte tillgänglig via fjärrkontrollen. Knapp "N" - tryck för att ställa in tiden för automatisk avstängning och automatisk påslagning. Knapp "O" - tryck för att ställa in eller avbryta lamellens svängläge.

a) Anslut enheten. b) Tryck på "A" -knappen, sedan piper enheten en gång och startar. c) LED -displayer (9 och P) visar rumstemperaturen och börjar arbeta i automatiskt läge. 2.Välj driftsläge Tryck på "C" -knappen för att välja önskat driftläge efter sekvens: Automatiskt läge "J" -> Kylningsläge "K" -> Torkläge "L" -> Fläktläge "M.”

3. Justera temperaturen

Temperaturen kan ställas in inom intervallet 15 ° -31 ° C. Tryck på “D” eller “E” -knappen för att öka eller minska temperaturen med 1 ° C genom att trycka en gång. Enhetens LED -panel visar måltemperaturen i 5 sekunder och visar sedan rumstemperaturen.

4. Justera fläkthastigheten

Tryck på knappen "B" för att välja önskad fläkthastighet enligt sekvens: Låg hastighet "F" -> Hög hastighet G131

När du trycker på "A" -knappen igen låter enheten "di" och slutar fungera. 6. Tryck på den här knappen "I" för att aktivera enhetens viloläge eller håll knappen intryckt i några sekunder för att slå på barnlåsfunktionen.

7. Tryck på den här knappen "N" för att ställa in en tidsinställd avstängning.

8. Tryck på den här knappen "O" för att ställa in svängning av luftsvingningen i vänster och höger riktning.

Varje arbetsprincip: AUTO "J" -läge: När "J" -lägesfunktionen väljs, fungerar inomhustemperatursensorn automatiskt och den väljer ett av nedanstående driftlägen:

• När rumstemperaturen ≥24 ° C väljer enheten automatiskt kallläge "K" -läge. eller *När rumstemperaturen ＜ 24 ° C, kommer enheten automatiskt att välja hög fläkthastighet "M. ..". När väl det automatiska läget “J” väljs, inomhustemperatursensorn fungerar automatiskt, det väljer driftläge mellan fläktens ”M” -läge eller ”K” -kylningsläget för att behålla önskad rumstemperatur. Torrt "L" -läge (avfuktning av rumsluft):

1. Den uppåt centrifugala fläkten körs med låg hastighet och hastigheten kan inte justeras.

2. Kompressorn stannar efter att ha körts i 8 minuter och körs sedan igen efter 6 minuter.

3. Enheten antar avfuktningsläge med konstant temperatur och temperaturjusteringen är inte effektiv.

VARNING: När enheten används under olika fuktighetsförhållanden, bör avtappningspluggen (8) vara ständigt öppen och säkerställa konstant vattendränering. Du kan montera röret som ingår i satsen för att hälla vatten i en extern tank eller avlopp. COOL "K" -läge:

1. När rumstemperaturen är högre än inställd temperatur på kontrollpanelen, börjar kompressorn gå.

2. När rumstemperaturen är lägre än inställd temperatur på kontrollpanelen, stannar kompressorstoppet och den övre fläkten med det ursprungliga inställda varvtalet. Fläkt "M." -läge.

1. Centrifugalfläkten går med inställd hastighet och kompressorn går inte. .

2. Temperaturjusteringen är inte effektiv.

1. Tryck på “N” -knappen för att ställa in automatisk avstängningstid medan enheten är igång.

2. Tryck på “N” -knappen för att ställa in automatisk på -tid medan enheten är klar.

3. Tiden kan justeras inom intervallet 1 timme till 24 timmar genom att trycka på knappen "D" （+） eller "E" （-）.

Viloläge "I" -operation:

1. Viloläge fungerar när enheten är i kylande "K" -läge.

2. Tryck på knappen "I" i svalt läge "K", då fungerar enheten under viloläge och den uppåt centrifugala fläkten går automatiskt till låg hastighet. Den inställda temperaturen ökar med 1 ℃ efter en timme och ökar 2 ℃ efter två timmar. Efter sex timmar slutar enheten att fungera. Tryck på knappen "I" kontinuerligt i några sekunder för att slå på barnlåsfunktionen. Då kommer alla knappar på kontrollpanelen att inaktiveras. För att stänga av barnspärren, tryck på knappen "I" i några sekunder igen. Sväng "O" -läge: När enheten är på, tryck på knappen "O", spjället slås på eller av. När den är på kan lamellen svänga vänster och höger sida inom 60 grader. Tryck på knappen "O" igen, lamellen slutar svänga. Lägga märke till: Huvudstyrkortet har minnesfunktion, när enheten är redo att köras men i stoppstatus kan huvudkontrollkortet memorera initialiseringen av arbetsläget. När du slår på enheten fungerar den som samma aktivering av arbetsläget som förra gången, du behöver inte återställa arbetsläget igen. (Detta villkor är inte tillgängligt när enheten är i AUTO -läge "J".)132 FJÄRRKONTROLL

1. Skjut bakstycket för att öppna och ta av isoleringsfilmen på batterierna.

2. Sätt i batterierna inuti facket, måste motsvara tecknen "+" och "-" på fjärrkontrollen.

3. Ta bort batterierna under en längre tid.

4. För att förhindra miljöföroreningar, ta ut de använda batterierna och kassera säkerheten på lämpligt sätt.

För att styra enheten, rikta fjärrkontrollen (4) mot signalreceptorn. Fjärrkontrollen styr enheten på 5 meters avstånd när den pekar på enhetens signalreceptor. SKYDDSANORDNINGAR Skyddsanordningen kan snubbla och stoppa apparaten i följande fall:

1. vid kylningsläge: inomhustemperaturen är över 43 ° C (109 ° F)

2. vid kylningsläge: rumstemperatur är under 15 ° C (59 ° F)

3. vid avfuktningsläge: rumstemperatur är under 15 ° C (59 ° F).

Om enheten körs i kylande "K" eller torrt "L" -läge med dörren eller fönstret öppet under en längre tid när den relativa luftfuktigheten är över 80%, kan dagg droppa ner från utloppet. Skyddsanordningen fungerar i följande fall: 1. Om du startar om enheten omedelbart efter att du har avslutat arbetet eller ändrat det valda läget under arbetet måste du vänta i 3 minuter. 2. Om kontakten har tagits bort måste enheten återgå till ursprungsläget efter omstart, TIMER ON och TIMER OFF - måste ställas in igen. ANMÄRKNING: det finns kondensvattenåtervinning dold i denna enhet. Kondensvattnet återvinner delvis mellan kondensorn och vattenplattan. När vattennivån stiger till den övre nivån tänds flottöromkopplaren och indikatorn för full vatten (E4) för att påminna om tömning av vatten. Stäng av strömmen, flytta apparaten till en lämplig plats, ta bort avtappningspluggen, töm vattnet helt. Efter tömningen, sätt tillbaka kontakten, annars kan apparaten läcka och göra ditt rum blött. Om apparaten är placerad så att avloppsvatten tillåts kan du också ansluta avloppshålet till avloppsporten för att tömma vattnet. Avloppsrör läggs till i satsen, det är: innerdiameter 9 mm, ytterdiameter 12 mm, material: PVC. Felsökning

1) Problem: Arbeta inte.

Analys: a) kanske skyddsutlösningen eller säkringen har gått, vänta i 3 minuter och börja om igen, skyddsenheten kan hindra enheten från att fungera. c) kanske batterierna i fjärrkontrollen är slut. d) kanske kontakten inte är ordentligt ansluten.

2) Problem: fungerar bara en kort tid

Analys: a) om den inställda temperaturen är nära rumstemperatur kan du sänka den inställda temperaturen. b) kanske luftutloppet blockeras av hinder. Ta bort hindret.

3) Problem: Fungerar men svalnar inte

Analys: a) kanske dörren eller fönstret är öppet. b) kanske på nära avstånd finns det en annan apparat som värmer som värmare eller lampa etc. c) luftfiltret är smutsigt, rengör det. d) luftutlopp eller intag är blockerat. e) inställd temperatur är för hög.

4) Problem: Vattenläckage under förflyttning.

Analys: a) töm kondensatet innan du flyttar det. b) Placera enheten på plan mark för att undvika vattenläckage.

5) Problem: Arbeta inte och vattnet full indikator "E4"

Analys: a) dra ut gummiproppen för att tömma vatten. b) kontakta kvalificerad servicetekniker om det ofta är i detta tillstånd.

6) Problem: Enheten startar inte.

Analys: a) kanske inte är ansluten. Så, anslut den. b) kanske skador på kontakten eller uttaget. Ersätt av tjänsteleverantör. c) kanske säkring trasig. Byt ut säkring av tjänsteleverantör (specifikation: 3,15A/250VAC).133 Vi sköter om miljön. Överlämna förpackningar i kartong till pappersavfall. Polyetylensäckar (PE) slängs i avfallsbehållare för plast. Man bör lämna en gammal apparat till en riktig återvinningscentral, eftersom farliga komponenter i apparaten kan orsaka fara till miljön. En elektrisk apparat bör lämnas för att minska förnyad användning av denna. Om apparaten innehåller batterier, bör man ta bort dem och lämna dem separat till återvinningscentraler.

7) Problem: Enheten stannar automatiskt.

Analys: a) timing stängs av eller inställd temperatur nås. Starta om den eller vänta på automatisk omkoppling.

8) Problem: ingen kall luft under läget COOL "K".

Analys: a) rumstemperaturen är lägre än inställd temperatur. Det är ett normalt fenomen, maskinen växlar automatiskt medan rumstemperaturen är högre än den inställda temperaturen. b) Enheten går in i frostskydd. Enheten växlar automatiskt när frostskyddet är över.

9) Problem: LED visar felkod "E2"

Analys: a) rumstemperaturgivare misslyckas eller skadas. Byt ut rumstemperaturgivaren av tjänsteleverantören.

10) Problem: LED visar felkod "E3"

Analys: a) förångarens oljerörssensor misslyckas eller skadas. Byt ut förångarens spolrörssensor av tjänsteleverantör.

11) Problem: LED visar felkod "E4"

Analys: a) varning full av vatten. Töm ut vattnet.

1. Stäng av enheten först innan du kopplar från strömförsörjningen.

2. Torka av med en mjuk och torr trasa. Använd ljummet vatten under 40 ° C för att rengöra om apparaten är mycket smutsig.

3. Använd aldrig flyktiga ämnen som bensin eller poleringspulver för att rengöra enheten.

Underhåll av luftfilter Det är nödvändigt att rengöra luftfiltret varannan vecka om enheten fungerar i en extremt dammig miljö. Rengör på följande sätt:

1. Stoppa först enheten, tryck upp luftfiltret (bild F).

2. Rengör och sätt tillbaka luftfiltret.

3. Om smutsen är synlig, tvätta den med en lösning av tvättmedel i ljummet vatten. Efter rengöring torka den på en skuggad och sval plats, installera sedan om den. Underhåll efter användning 1. Om enheten inte kommer att användas under en längre tid, var noga med att dra ut avtappningspluggen (8) i dräneringshålet för att tömma vattnet. 2. Håll apparaten igång med fläkt endast en halv dag under en solig dag för att torka apparaten inuti och förhindra att den blir möglig.

3. Stoppa enheten och dra ut nätsladden, ta sedan ut batterierna i fjärrkontrollen och förvara enheten ordentligt.

4. Rengör luftfiltret och sätt tillbaka det.

5. Ta bort luftslangarna och förvara dem ordentligt och täck över hålet ordentligt.
