РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ AD 7852 ADLER

Дугме "Ц" - притисните га за избор режима рада: "J", "K", "Л" или "М".

ВАНИ ИНСТРУКЦИИ ЗА БЕЗБЕДНОСТ ПРОЧИТАЈТЕ Внимателно и заштедете за ИДНИНА

1. Преди да използвате устройството, прочетете ръководството за експлоатация и следвайте инструкциите, съдържащи се в него. Производителят не носи отговорност за щети, причинени от използването на устройството в противоречие с предвиденото му предназначение или неправилна работа.
2. Устройството е само за домашна употреба. Не използвайте за други цели,

които не са по предназначение.

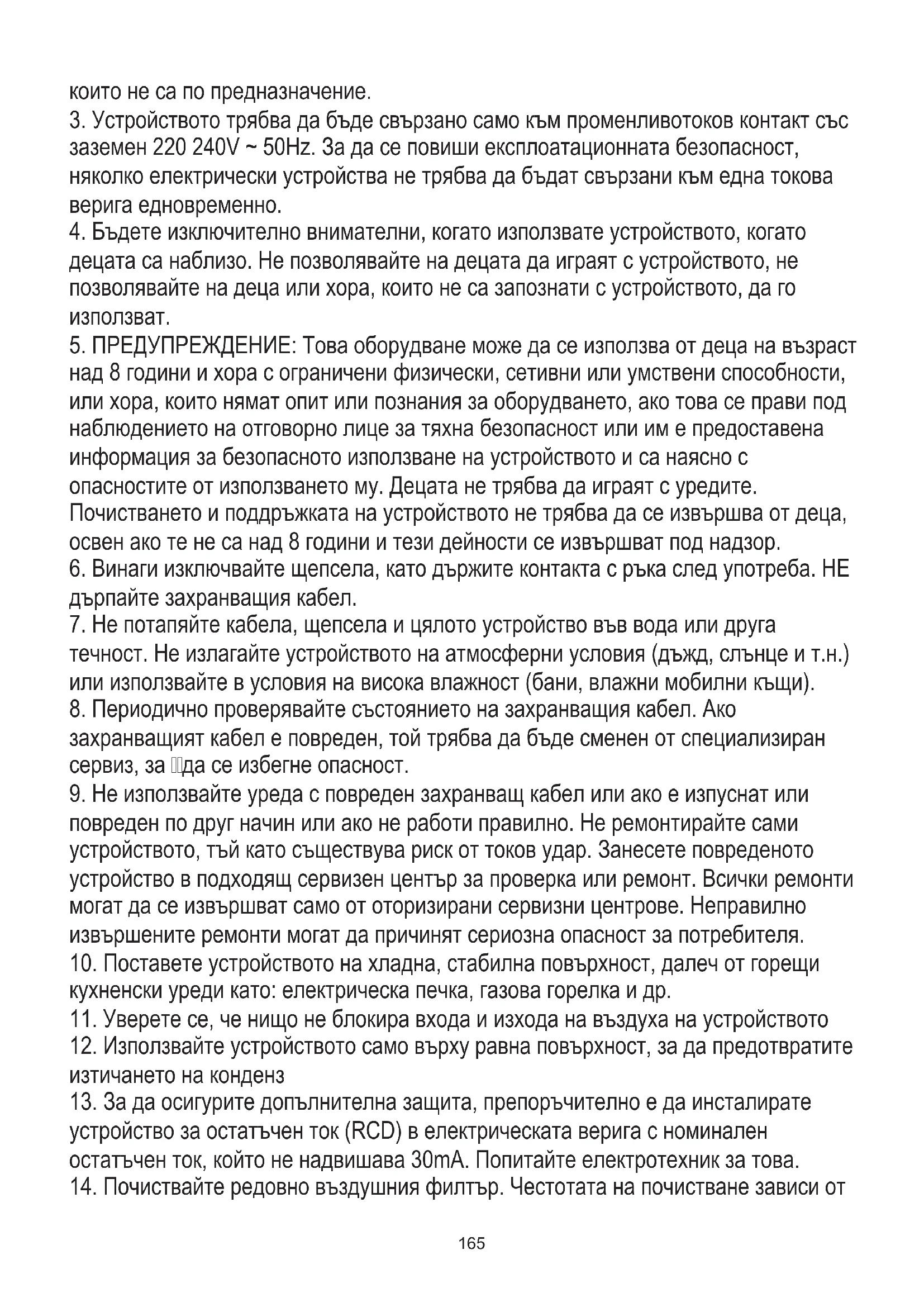

1. Устройството трябва да бъде свързано само към променливотоков контакт със заземен 220 240V \~ 50Hz. За да се повиши експлоатационната безопасност, няколко електрически устройства не трябва да бъдат свързани към една токова верига едновременно.
2. Бъдете изключително внимателни, когато използвате устройството, когато децата са наблизо. Не позволявайте на децата да играят с устройството, не позволявайте на деца или хора, които не са запознати с устройството, да го използват.
3. ПРЕДУПРЕЖДЕНИЕ: Това оборудване може да се използва от деца на възраст над 8 години и хора с ограничени физически, сетивни или умствени способности, или хора, които нямат опит или познания за оборудването, ако това се прави под наблюдението на отговорно лице за тяхна безопасност или им е предоставена информация за безопасното използване на устройството и са наясно с опасностите от използването му. Децата не трябва да играят с уредите.
   Почистването и поддръжката на устройството не трябва да се извършва от деца, освен ако те не са над 8 години и тези дейности се извършват под надзор.
4. Винаги изключвайте щепсела, като държите контакта с ръка след употреба. НЕ дърпайте захранващия кабел.
5. Не потапяйте кабела, щепсела и цялото устройство във вода или друга течност. Не излагайте устройството на атмосферни условия (дъжд, слънце и т.н.) или използвайте в условия на висока влажност (бани, влажни мобилни къщи).
6. Периодично проверявайте състоянието на захранващия кабел. Ако захранващият кабел е повреден, той трябва да бъде сменен от специализиран сервис, за ☐да се избегне опасност.
7. Не използвайте уреда с повреден захранващ кабел или ако е изпуснат или повреден по друг начин или ако не работи правилно. Не ремонтирайте сами устройството, тъй като съществува риск от токов удар. Занесете повреденото устройство в подходящ сервизен център за проверка или ремонт. Всички ремонти могат да се извършват само от оторизирани сервисни центрове. Неправилно извършените ремонти могат да причинят сериозна опасност за потребителя.
8. Поставете устройството на хладна, стабилна повърхност, далеч от горещи кухненски уреди като: електрическа печка, газова горелка и др.
9. Уверете се, че нищо не блокира входа и изхода на въздуха на устройството
10. Използвайте устройството само върху равна повърхност, за да предотвратите изтичането на конденз
11. За да осигурите допълнителна защита, препоръчително е да инсталирате устройство за остатъчен ток (RCD) в електрическата верига с номинален остатъчен ток, който не надвишава 30mA. Попитайте електротехник за това.
12. Почиствайте редовно въздушния филтър. Честотата на почистване зависи от

чистотата на въздуха.

1. След като изключите машината, изчакайте поне 5 минути, преди да я включите отново.
2. Не използвайте устройството на слънчеви места. Когато устройството се прегрява, защитата от прегряване ще включи устройството.
3. За да се осигури ефективно охлаждане, между страничните стени на устройството и стената или мебелите или завесите трябва да се поддържа разстояние най -малко 60 см.
4. Поради ограничените характеристики на устройството, ако разликата между целевата температура и температурата на околната среда е твърде голяма, целевата температура може да не бъде достигната.
5. За да намалите риска от пожар, токов удар или нараняване, когато използвате климатика, спазвайте следните основни предпазни мерки:

a) Свържете към заземен контакт с 3 щифта.
б) Не отстранявайте заземителя.
в) Не използвайте адаптера.
d) Не използвайте удължителен кабел.
д) Изключете климатика преди сервизно обслужване.
е) Използвайте двама или повече хора за преместване и инсталиране на климатика.
20. Не използвайте средства, ускоряващи процеса на размразяване или почистване, различни от препоръчаните от производителя.
21. Устройството трябва да се съхранява в помещение без постоянно работещи източници на запалване, например: открит огън, газови уреди или електрически нагреватели.

ПРЕДИ ПЪРВО ИЗПОЛЗВАНЕ - (снимка Е)

Свържете конекторите към изпускателния канал за въздуха, както следва:

1. Удължете изпускателния канал (10), като издърпате двата края на канала.
2. Завийте изпускателния канал (10) в съединителя на изпускателния канал (11).
3. Свържете конектора на изпускателния въздуховод (11) към устройството.

ЗАБЕЛЕЖКИ:

1. Дръжте устройството поне на 1 метър от телевизора или радиото, за да избегнете електромагнитни смущения.
2. Не излагайте устройството на пряка слънчева светлина, за да избегнете избледняване на цвета на повърхността.
3. Не накланяйте устройството на повече от 35° или с главата надолу по време на транспортиране. Ако устройството е било обърато по време на транспортиране, поставете го правилно и изчакайте 2-4 часа, преди да го включите.
4. Поставете устройството на равна повърхност с наклон под 5°.
5. Устройството работи по-ефективно в определени помещения, изберете най-доброто място:

- До прозорец, врата или френски прозорец.

• Поддържайте необходимото разстояние от изхода за връщане на въздух до стената или други препятствия, най-малко 60 см.
• Удължете изпускателния канал за въздух, за да се уверите, че другият край на канала за въздух има свободно пространство между вратата на прозореца или френския прозорец, или отвора за стената.
• Изходът или всмукването на въздух не могат да бъдат блокирани от защитна решетка или някакво

препятствие.

За да удължите живота на уреда, източете кондензираната вода от горните (8) и долните (9) отводнителни отвори на климатика, преди да поставите уреда на склад в края на сезона.

ОПИСАНИЕ НА УСТРОЙСТВОТО (снимки А и В)

1. Контролен панел
2. Рецептор на сигнала
3. Транспортна дръжка
4. Вход на изпарителя
5. Преден дисплей за стайна температура
6. Съединител на изпускателен канал за въздух прозорци
7. Изход за студен въздух
8. Дистанционно управление
9. Изпускателен канал
10. Дренажна тапа
11. Въздухопровод за отвеждане на въздуха
12. Адаптер за изпускателен изход за

КОНТРОЛЕН ПАНЕЛ (снимка С)

A. Бутон за включване/изключване
С. Бутон за режим
Е. Бутон за таймер / понижаване на температурата
G. Лампа за висока скорост
J. Лампа за автоматичен режим
L. Лампа за режим на изсушаване
N. Бутон за таймер
Р. Горен дисплей за стайна температура
В. Бутон за скорост на вентилатора
D. Бутон за таймер / повишаване на температурата
F. Лампа за ниска скорост
I. Режим на заспиване / Бутон за заключване от деца
К. Лампа за режим на охлаждане
М. Лампа за режим на вентилатор
О. Бутон за осцилация
R. Лампа за захранване

ДИСТАНЦИОНЕН КОНТРОЛЕР - снимка D

Дистанционното управление предава сигнали към системата.

Бутон "A" - уредът ще се включи, когато е включен в контакта или ще спре, ако работи, когато натиснете този бутон.

Бутон "С" - натиснете го, за да изберете режим на работа: "J", "K", "L" или "M".

Бутон "В" - натиснете го, за да изберете последователно скоростта на вентилатора.

Бутон "D" / "E" - натиснете, за да регулирате стайната температура и таймера.

Бутон "I" - натиснете, за да зададете или отмените режима на заспиване. Функцията за заключване от деца не е достъпна чрез дистанционното управление.

Бутон "N" - натиснете, за да зададете времето за автоматично изключване и автоматично включване.

Бутон "О" - натиснете, за да зададете или отмените режима на люлеене на жалузите.

1. Включете устройството.

а) Свържете устройството.

b) Натиснете бутона "А", след което устройството издава звуков сигнал и се включва.

в) LED дисплеите (9 и P) показват стайната температура и започват да работят в автоматичен режим.

1. Изберете режима на работа

Натиснете бутона "С", за да изберете желания режим на работа по последователност:

Автоматичен режим "J" -> Режим на охлаждане "K" -> Режим на изсушаване "L" -> Режим на вентилатор "M»

Температурата може да се регулира в диапазона 15° - 31°C. Натиснете бутона "D" или "E", за да увеличите или намалите температурата с 1 °C, като натиснете веднъж. LED панельт на устройството показва целевата температура за 5 секунди и след това показва стайната температура.

1. Регулирайте скоростта на вентилатора

Натиснете бутона "В", за да изберете желаната скорост на вентилатора, показвана по последователност:

Ниска скорост "F" -> Висока скорост G.

1. Захранване

Когато натиснете отново бутона „А“, устройството ще издаде звук „ди“ и ще спре да работи.

1. Натиснете бутона „I“, за да активирате спящ режим на устройството, или задръжте бутона за няколко секунди, за да включите функцията за заключване за деца.
2. Натиснете бутона "N", за да зададете време за изключване.
3. Натиснете бутона "О", за да настроите въртенето на въздуха в лявата и дясната посока.

Принципът на работа на всеки режим:

AUTO "J" режим:

След като е избрана операция в режим "J", сензорът за вътрешна температура работи автоматично и той избира един от следните режими на работа:

- Когато стайната температура ≥24 °C, уредът автоматично ще избере режим на охлаждане „K“ режим.

ИЛИ

- Когато стайната температура е 24 °C, уредът автоматично ще избере режим на висока скорост на вентилатора „М..“.

След като е избран режимът на автоматичен режим „J“, сензорът за вътрешна температура работи автоматично, той избира режим на работа между режима на вентилатора „M“ или режима на охлаждане „K“, за да поддържа желаната стайна температура.

Режим на изсушаване "L" (изсушаване на въздуха в помещението):

1. Горещият центробежен вентилатор ще работи с ниска скорост и скоростта не може да се регулира.

2. Компрессорът ще спре след 8 минути работа, след което ще работи отново след 6 минути.

3. Устройството влиза в режим на изсушаване с постоянна температура и регулирането на температурата не е ефективно.

ВНИМАНИЕ:

Когато работите с устройството в условия на променлива влажност, дренажната тапа (8) трябва да бъде постоянно отворена и да осигурява постоянен отток на водата. Можете да монтирате тръбата, включена в комплекта, за да излеете вода във външен резервоар или дренаж.

ОХЛАЖДАЩ режим „К“:

1. Когато стайната температура е по-висока от зададената температура на контролния панел, компресорът започва да работи.
2. Когато стайната температура е по-ниска от зададената на контролния панел, компресора спира и горният вентилатор работи с първоначално зададената скорост.

Режим "М" на вентилатора.

1. Горещият центробежен вентилатор работи с зададена скорост, а компресорът не работи.
2. Регулирането на температурата не е ефективно.

Операция на таймера "N":

1. Натиснете бутона "N", за да настроите времето за автоматично изключване, докато устройството работи.
2. Натиснете бутона "N", за да зададете автоматично включване, докато устройството е в готовност.
3. Времето може да се регулира в диапазона от 1 час до 24 часа, като натиснете бутона "D" (+) или "E" (-).

Режим на заспиване "I":

1. Режимът на заспиване работи, когато уредът е в режим на охлаждане "К".
2. Натиснете бутона "I" в режим на охлаждане "K", след това устройството ще работи в режим на заспиване и центробежният вентилатор нагоре автоматично ще се включи на ниска скорост.

Зададената температура ще се повиши с 1 °C след един час и ще се увеличи с 2 °C след два часа.

След шест часа устройството ще спре да работи.

Натиснете непрекъснато бутона „I“ за няколко секунди, за да включите функцията за заключване за деца, след което всички бутони на контролния панел ще бъдат деактивирани. За да изключите функцията за заключване за деца, натиснете отново бутона „I“ за няколко секунди.

Работа на люлеене в режим "О":

Когато устройството е включено, натиснете бутона "О", жалузите ще се включат или изключат. Когато е включено, жалузите могат да се люлеят наляво и надясно в рамките на 60 градуса. Натиснете отново бутона "О", жалузите ще спрат да се люлеят.

Забележка:

Основната платка за управление има функция памет, когато устройството е готово за работа, но в състояние на спиране, основната платка за управление може да запомни инициализацията на работния режим. Когато включите устройството, то ще работи със същия работен режим като миналия път, няма нужда да нулирате отново работния режим. (Това условие не е налично, когато устройството е в режим AUTO "J".)

ДИСТАНЦИОННО

1. Плъзнете задния капак, за да го отворите, и свалете изолиращото фолио на батериите.
2. Поставете батериите в слота, трябва да съответстват на знаците "+" и "-" на дистанционното управление.
3. За дълго време без употреба, извадете батериите.
4. За да предотвратите замърсяване на околната среда, извадете изхабените батерии и ги изхвърлете безопасно и по подходящ начин.
   За да управявате устройството, насочете дистанционното управление (4) към приемника на сигнала. Дистанционното управление ще управлява устройството на разстояние 5 метра, когато е насочено към приемника на сигнала на устройството.

ЗАЩИТНИ УСТРОЙСТВА

Защитното устройство може да спре и да изключи уреда в случаите, изброени по-долу:

1. в режим на охлаждане: температурата на въздуха в помещенията е над 43 °C (109 °F)
2. в режим на охлаждане: стайната температура е под 15 °C (59 °F)
3. в режим на изсушаване: стайната температура е под 15 °C (59 °F).
   Ако устройството работи в режим на охлаждане „K“ или изсушаване „L“ с отворена врата или прозорец за дълго време, когато относителната влажност е над 80%, от изхода може да капе роса.

Защитното устройство ще работи в следните случаи:

1. Рестартирайте устройството веднага след спиране на работа или промяна на избрания режим по време на работа, трябва да изчакате 3 минути.
2. Ако щепсельт е изваден, след рестартиране устройството ще се върне в първоначалния режим, TIMER ON и TIMER OFF - трябва да бъдат настроени отново.

ЗАБЕЛЕЖКА: в това устройство има скрито рециклиране на кондензна вода. Кондензираната вода частично се рециклира между кондензатора и водната плоча. Когато нивото на водата се повиши до горното ниво, превключвателят на поплавъка и индикаторът за пълна вода (E4) светват, за да напомнят за източването на вода. Моля, изключете захранването, преместете уреда на подходящо място, извадете тапата за източване, източете водата напълно. След източването поставете отново щепсела, в противен случай уредът може да тече и да намокри стаята ви.

Ако уредът е поставен в положение, позволяващо източване на вода, можете също да свържете дренажния изход към дренажния отвор, за да източите водата. Към комплекта се добавя дренажна тръба, която е: вътрешен диаметър 9 мм, външен диаметър 12 мм, материал: PVC.

Отстраняване на неизправности

1) Проблем: Не работи.

Анализ:

а) може би защитното изключване или предпазителят е изгорял, моля изчакайте 3 минути и опитайте отново, може защитното устройство да не работи.
в) може би батериите в дистанционното управление са изтощени.
г) може би щепсельт не е правилно включен.
2) Проблем: работи само за кратко време

Анализ:

а) ако зададената температура е близка до стайната, можете да намалите зададената температура.
б) може би изходът за въздух е блокиран от препятствие. Отстранете препятствието.
3) Проблем: Работи, но не охлажда

Анализ:

а) може би вратата или прозорецът са отворени.

б) може би на близко разстояние има друг уред, който работи с топлина, като нагревател или лампа и т.н.

в) въздушният филтър е замърсен, моля, почистете го.

г) изходът или входът на въздух е блокиран.

д) зададената температура е твърде висока.

4) Проблем: Изтичане на вода по време на движение.

Анализ:

a) източете кондензата преди преместване.

б) за да избегнете изтичане на вода, моля, поставете устройството на равна земя.

5) Проблем: Не работи и се появява индикатор за пълна вода "E4"

Анализ:

а) издърпайте гумената тапа, за да източите водата.

б) ако често е в това състояние, моля, свържете се с квалифициран технически сервис.

6) Проблем: Устройството не се включва.

Анализ:

а) може би не е включено. Ако е така, включете го.

в) може би предпазителят е счупен. Сменете предпазителя с доставчик на услуги (спецификация:

3,15A/250VAC).

7) Проблем: Устройството автоматично спира.

Анализ:

а) време за изключване или достигната зададена температура. Рестартирайте го или изчакайте автоматично превключване.

8) Проблем: няма студен въздух в режим за охлаждане "К".

Анализ:

а) стайната температура е по-ниска от зададената температура. Това е нормално явление, машината автоматично ще превключи, докато стайната температура е по-висока от зададената температура.

б) Устройството влиза в защита срещу замръзване. Устройството автоматично ще се превключи, след като защитата срещу замръзване приключи.

9) Проблем: LED дисплея показва код на повреда "E2"

Анализ:

а) сензорът за стайна температура се е повредил или е счупен. Сменете сензора за стайна температура от доставчика на услуги.

10) Проблем: LED дисплея показва код на повреда "ЕЗ"

Анализ:

а) сензорът за тръбата за масло на изпарителя е повреден или счупен. Сменете сензора на тръбата на бобината на изпарителя от доставчика на услуги.

11) Проблем: LED дисплея показва код на повреда "E4"

Анализ:

а) предупреждение за пълна вода. Изсипете водата.

Поддръжка на устройството

1. Първо изключете устройството, преди да го изключите от захранването.

2. Избършете с мека и суха кърпа. Използвайте хладка вода под 40 °C за почистване, ако уредът е много замърсен.

3. Никога не използвайте запалими вещества като бензин или полиращ прах за почистване на устройството.

Поддръжка на въздушния филтър

Необходимо е почистване на въздушния филтър на всеки 2 седмици, ако устройството работи в изключително прашна среда. Почистете, както следва:

1. Първо спрете устройството, натиснете въздушния филтър (Снимка F).

2. Почистете и поставете отново въздушния филтър.

3. Ако мръсотията е видима, измийте я с разтвор на препарат в хладка вода. След почистване го подсушете на сенчесто и хладно място, след което го инсталирайте отново.

Поддръжка след употреба

1. Ако устройството няма да се използва за по-дълго време, не забравяйте да издърпате гумената дренажна тапа (8) на дренажния отвор, за да източите водата.

2. Оставете уреда да работи с вентилатора само за половин ден, през слънчев ден, за да изсушите уреда отвътре и да предотвратите мухлясване.

3. Спрете устройството и издърпайте щепсела на захранващия кабел, след това извадете батериите на дистанционното управление и съхранявайте устройството правилно.

4. Почистете въздушния филтър и го поставете отново.
5. Извадете маркучите за въздух и ги съхранявайте правилно и покрийте плътно отвора.

ТЕХНИЧЕСКИ ДАННИ:

Охлаждащ капацитет при BTU: 7000 BTU/h

Охлаждащ капацитет във ватове: 2000

Консумация на енергия (охлаждане) W: 750W

Сила на звука: <= 65dB

Въздушен поток: 250 m3/h

Енергиен клас: А

Таймер: 24 часа

Тегло на охлаждащата течност R290: макс. 135 грама

Внимание, опасност от пожар.

Имайте предвид, че хладилният агент може да не съдържа миризма.

Максималното количество на хладилния агент: 135 g.

Моля, прехвърлете картонените опаковки в отпадъчна хартия. Изсипете полиетиленовите торбички (РЕ) в пластмасовия контейнер. Износеното устройство трябва да се върне в съответното място за съхранение, тъй като е опасно в устройството съставките могат да представляват заплаха за околната среда. Електрическото устройство трябва да бъде предадено докрай повторното му използване и използване. Ако в устройството има батерии, трябва да извадите и да дадете на точката, съхранявана отделно.

ADLER

EUROPE
