MS 7911 - Klimatizácia ADLER - Bezplatný návod na obsluhu

Typ produktu	Mobilná monobloková klimatizácia
Značka	Adler
Model	MS 7911
Chladiaci výkon	5 000 BTU/h (1 465 W)
Spotreba elektrickej energie (chladenie)	560 W
Energetická trieda	A
Hladina hluku	≤ 65 dB
Prietok vzduchu	300 m³/h
Chladivo	R290 (max 90 g)
Elektrické napájanie	220-240 V ~50 Hz, uzemnená zásuvka
Prevádzkové režimy	Chladenie, odvlhčovanie, vetranie
Špeciálne funkcie	Časovač 1-24h, režim spánku, diaľkové ovládanie, ochrana proti zamrznutiu, ochrana proti pretečeniu, ochrana kompresora
Počet rýchlostí ventilátora	2 (vysoká a nízka)
Typ filtra	Vyberateľný a umývateľný EVA filter
Frekvencia čistenia filtra	Každé 2 týždne
Odvodnenie	Manuálne (zberná nádoba) alebo kontinuálne (hadica nie je súčasťou balenia)
Odporúčaná prevádzková teplota	7 °C až 35 °C
Bezpečnosť	Nepoužívať predlžovací kábel, pred údržbou odpojiť, určené na domáce použitie
Údržba a čistenie	Čistiť kryt mäkkou vlhkou handričkou; filter čistiť vlažnou vodou s neutrálnym čistiacim prostriedkom
Hmotnosť chladiva	90 g (R290, horľavý)
Príslušenstvo v balení	Diaľkové ovládanie, adaptér na odvod vzduchu do okna, odvzdušňovacia hadica

Často kladené otázky - MS 7911 ADLER

Ako nainštalovať klimatizáciu Adler MS 7911?

Umiestnite zariadenie na rovný a stabilný povrch, aspoň 50 cm od stien a záclon. Pripojte odvzdušňovaciu hadicu k adaptéru na okno a nainštalujte ju do okna alebo posuvných dverí. Uistite sa, že vstup a výstup vzduchu nie sú zablokované. Zapojte zariadenie do uzemnenej zásuvky (220-240 V).

Čo robiť, ak bliká kontrolka 'FULL' (M)?

To znamená, že zásobník na vodu je plný. Vypnite a odpojte zariadenie. Umiestnite nádobu pod spodný vývod vody, odskrutkujte vypúšťaciu zátku a nechajte vodu odtiecť. Po odvodnení vráťte zátku a kryt.

Ako používať režim spánku?

V režime chladenia stlačte súčasne tlačidlá 'F' a 'D' na ovládacom paneli na aktiváciu režimu spánku. Rozsvieti sa kontrolka 'N'. Zariadenie potom pracuje v tichom a úspornom režime.

Ako nastaviť časovač?

Stlačte tlačidlo 'G' (časovač). LED displej bliká. Pomocou tlačidiel hore 'D' alebo dole 'C' nastavte čas od 1 do 24 hodín. Časovač je možné naprogramovať na zapnutie alebo vypnutie zariadenia po nastavenom čase.

Klimatizácia dostatočne nechladí, čo robiť?

Skontrolujte, či sú dvere a okná zatvorené a či sú záclony zatiahnuté na obmedzenie slnečného žiarenia. Vyčistite EVA filter, ak je znečistený. Uistite sa, že vstup a výstup vzduchu nie sú zablokované. Ak je teplota v miestnosti príliš vysoká, zariadenie nemusí dosiahnuť nastavenú teplotu.

Ako vyčistiť EVA filter?

Vypnite a odpojte zariadenie. Odstráňte filter odskrutkovaním skrutky zadného krytu (obrázok G). Umyte filter vlažnou vodou (asi 40°C) s neutrálnym čistiacim prostriedkom, opláchnite a vysušte v tieni pred opätovným vložením.

Môžem použiť predlžovací kábel?

Nie, použitie predlžovacieho kábla sa neodporúča. Zapojte zariadenie priamo do uzemnenej nástenné zásuvky, aby ste predišli riziku požiaru alebo úrazu elektrickým prúdom.

Čo znamenajú chybové kódy 'E1' a 'E2'?

Kód 'E1' označuje poruchu snímača teploty potrubia. Kód 'E2' označuje poruchu snímača teploty v miestnosti. V oboch prípadoch kontaktujte autorizovaný servis na opravu.

Ako vykonať kontinuálne odvodnenie v režime odvlhčovania?

Odskrutkujte kryt odvodnenia a vyberte vodnú zátku. Pripojte odvodňovaciu hadicu (nie je súčasťou balenia) k vývodu vody a druhý koniec umiestnite do vedra alebo odtoku. Tento režim je určený len na odvlhčovanie.

Prečo kompresor nespustí ihneď?

Kompresor je chránený oneskorením 3 minút po zastavení, aby sa predišlo poškodeniu. Počkajte túto dobu pred opätovným spustením. Ak problém pretrváva, skontrolujte, či je teplota v miestnosti medzi 7 °C a 35 °C.

NÁVOD NA OBSLUHU MS 7911 ADLER

1. Pred použitím zariadenia si prečítajte návod na obsluhu a postupujte podľa pokynov v ňom uvedených. Výrobca nezodpovedá za škody spôsobené používaním zariadenia v rozpore s jeho určeným účelom alebo nesprávnou obsluhou.

2. Zariadenie je určené iba na domáce použitie. Nepoužívajte na iné účely, než na ktoré sú určené.

3. Zariadenie by malo byt' pripojené iba k sietovej zásuvke s uzemneným 220 240 V \~ 50 Hz. Z dôvodu zvýšenia prevádzkovej bezpečnosti by viac elektrických zariadení nemalo byt' pripojené k jednému prúdovému obvodu súčasne.

4. Pri používaní zariadenia, ked' sú deti v blízkosti, bud'te veľmi opatrní. Nedovol'te det'om hrat' sa so zariadením, nedovol'te det'om ani osobám oboznámeným so zariadením používat'.

5. VÝSTRAHA: Toto zariadenie môžu používať deti staršie ako 8 rokov a l’udia s obmedzenými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo l’udia, ktorí nemajú skúsenosti s týmto vybavením, ak sa to deje pod dohl’adom zodpovednej osoby. pre svoju bezpečnosť alebo im boli poskytnuté informácie o bezpečnom používaní pomôcky a sú si vedomí nebezpečenstva pri jej používaní. Deti by sa s týmto zariadením nemali hrat’.

Čistenie a údržba prístroja by nemali vykonávať deti, pokiaľ nie sú staršie ako 8 rokov a tieto činnosti sa vykonávajú pod dohl’adom.

1. Kábel, zástrčku a celé zariadenie neponárajte do vody ani inej kvapaliny. Nevystavujte zariadenie poveternostným vplyvom (dážď, slnko atď.) Ani ho nepoužívajte v podmienkach vysokej vlhkosti (kúpel’ne, vlhké mobilné domy).

2. Pravidelne kontrolujte stav napájacieho kábla. Ak je napájací kábel poškodený, mal by sa vymenit' v odbornom servise, aby sa predišlo nebezpečenstvu.

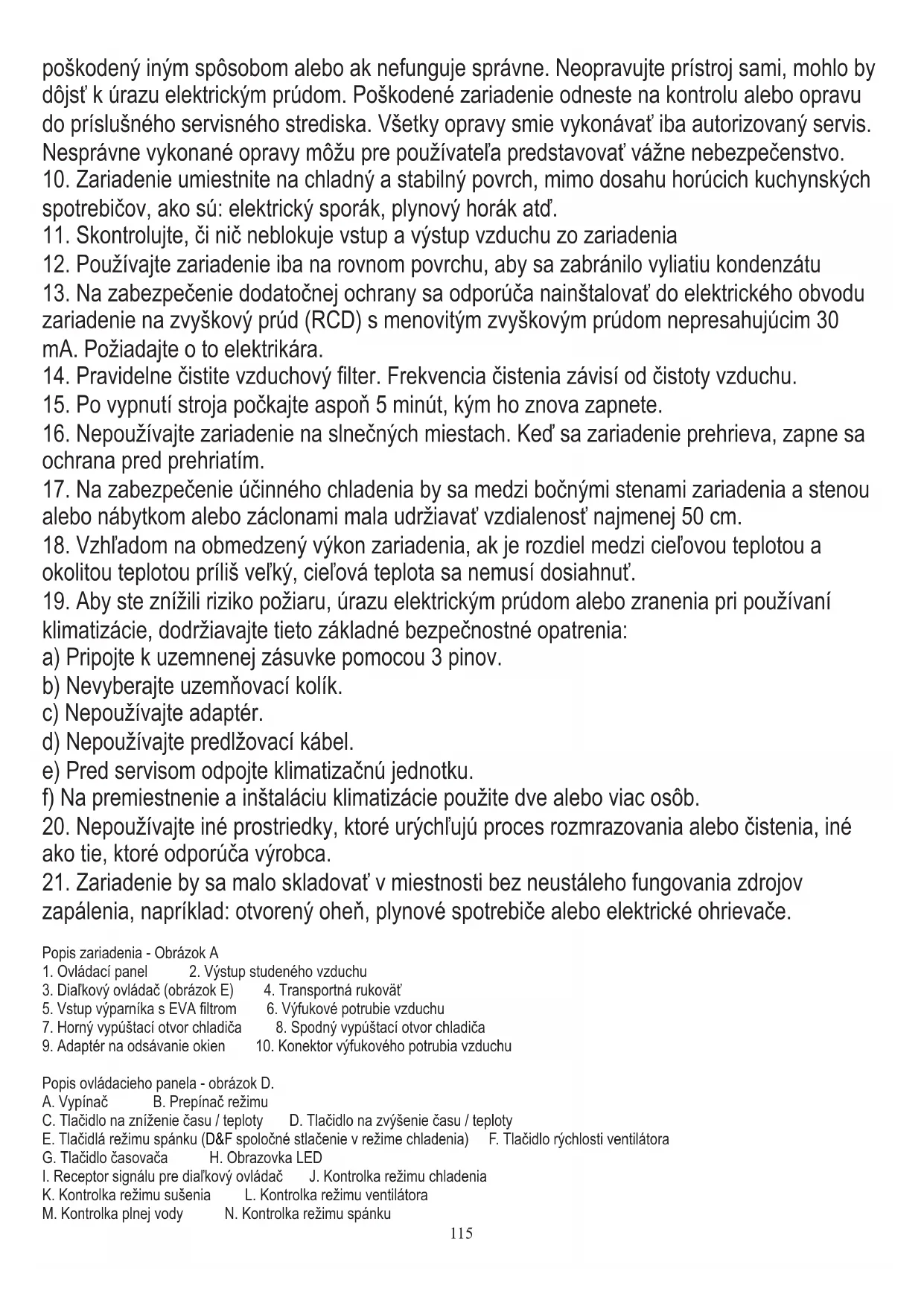

3. Nepoužívajte spotrebič s poškodeným napájacím káblom alebo ak spadol alebo je

poškodený iným spôsobom alebo ak nefunguje správne. Neopravujte prístroj sami, mohlo by dôjst' k úrazu elektrickým prúdom. Poškodené zariadenie odneste na kontrolu alebo opravu do príslušného servisného strediska. Všetky opravy smie vykonávať iba autorizovaný servis. Nesprávne vykonané opravy môžu pre používatel'a predstavovať vážne nebezpečenstvo.

1. Zariadenie umiestnite na chladný a stabilný povrch, mimo dosahu horúcich kuchynských spotrebičov, ako sú: elektrický sporák, plynový horák atd'.
2. Skontrolujte, či nič neblokuje vstup a výstup vzduchu zo zariadenia
3. Používajte zariadenie iba na rovnom povrchu, aby sa zabránilo vyliatiu kondenzátu
4. Na zabezpečenie dodatočnej ochrany sa odporúča nainštalovať do elektrického obvodu zariadenie na zvyškový prúd (RCD) s menovitým zvyškovým prúdom nepresahujúcim 30 mA. Požiadajte o to elektrikára.
5. Pravidelne čistite vzduchový filter. Frekvencia čistenia závisí od čistoty vzduchu.
6. Po vypnutí stroja počkajte aspoň 5 minút, kým ho znova zapnete.
7. Nepoužívajte zariadenie na slnečných miestach. Ked' sa zariadenie prehrieva, zapne sa ochrana pred prehriatím.
8. Na zabezpečenie účinného chladenia by sa medzi bočnými stenami zariadenia a stenou alebo nábytkom alebo záclonami mala udržiavat' vzdialenost' najmenej 50 cm.
9. Vzhľadom na obmedzený výkon zariadenia, ak je rozdiel medzi ciel’ovou teplotou a okolitou teplotou príliš veľký, ciel’ová teplota sa nemusí dosiahnut’.
10. Aby ste znížili riziko požiaru, úrazu elektrickým prúdom alebo zranenia pri používaní klimatizácie, dodržiavajte tieto základné bezpečnostné opatrenia:

a) Pripojte k uzemnenej zásuvke pomocou 3 pinov.

b) Nevyberajte uzemňovací kolík.

c) Nepoužívajte adaptér.

e) Pred servisom odpojte klimatizačnú jednotku.

f) Na premiestnenie a inštaláciu klimatizácie použite dve alebo viac osôb.

1. Nepoužívajte iné prostriedky, ktoré urýchľujú proces rozmrazovania alebo čistenia, iné ako tie, ktoré odporúča výrobca.

2. Zariadenie by sa malo skladovat' v miestnosti bez neustáleho fungovania zdrojov zapálenia, napríklad: otvorený oheň, plynové spotrebiče alebo elektrické ohrievače.

Popis zariadenia - Obrázok A

Popis ovládacieho panela - obrázok D.

E. Tlačidlá režimu spánku (D&F spoločné stlačenie v režime chladenia) F. Tlačidlo rýchlosti ventilátora

G. Tlačidlo časovača H. Obrazovka LED

M. Kontrolka plnej vody N. Kontrolka režimu spánku

O. Kontrolka zapnutia / vypnutia P. Kontrolka času

Q, kontrolka teploty

Dial'kový ovládač - Obrázok E

E. Spánkový model F. Tlačidlo rýchlosti ventilátora

G. Tlačidlo časovača

Ovládanie ovládacieho panela - obrázok D

Stlačením tlačidla „A“ zapnete a vypnete zariadenie, bzučiak zaznie signál raz. Na ovládacom paneli sa rozsvieti kontrolka „O“.

Stlačením tlačidla „D / C“ nahor / nadol zmeníte nastavenú teplotu alebo nastavený čas, postupujte takto:

- Počas nastavovania teploty stlačte tlačidlo nahor alebo nadol a vyberte požadovanú teplotu (nie je k dispozícii v režime ventilátora alebo odvlhčovania).

- Počas nastavovania času stlačte tlačidlo nahor alebo nadol a vyberte požadovaný čas.

Stlačením tlačidla „F“ vyberte rýchlost’ ventilátora:

- V režime chladenia a ventilátora stlačte tlačidlo „F“ pre volbu prevádzky s vysokou alebo nízkou rýchlost’ou vetra. Pri príliš chladnom počasí nemusí bežat’ podľa nastavenej rýchlosti vetra.

- V režime odvlhčovania je stlačenie tlačidla „F“ neplatné a ventilátor silou vyberie režim nízkej rýchlosti vetra.

Stlačte tlačidlo „G“ pre volbu doby prevádzky, keď LCD obrazovka bliká, stlačte tlačidlo „D“ hore alebo dole „C“ a zvolte požadovaný časový rozsah. Rozsah nastavenia času 1 - 24 hodín a môže byť nastavený nahor alebo nadol o jednu hodinu. Blikanie čoskoro skončí a LED obrazovka sa vráti, aby zobrazila očakávanú teplotu okolia.

Funkcia odloženého štartu:

- Nastavenie oneskorenia pri zapnutí:

Vypnite zariadenie a potom stlačte tlačidlo „G“, potom stlačte tlačidlo „D“ alebo tlačidlo „C“ na výber požadovanej hodnoty času. Maximálny čas oneskorenia napájania je 24 hodín. Zariadenie sa zapne po uplynutí času oneskorenia.

- Nastavenie oneskorenia vypnutia:

Zapnite zariadenie a potom stlačte tlačidlo „G“, potom stlačte tlačidlo „D“ alebo tlačidlo „C“ na výber požadovanej hodnoty času. Maximálny čas oneskorenia vypnutia je 24 hodín. Po uplynutí času oneskorenia sa zariadenie vypne.

Prevádzka DIAŁKOVÉHO OVLÁDAČA - obrázok E

Diaľkový ovládač prenáša signály do systému.

Tlačidlo „A“ - po stlačení tohto tlačidla sa spotrebič spustí, keď je zapnutý, alebo sa zastaví, keď je v prevádzke.

Tlačidlo "F" - jeho stlačením zvolíte postupnú rýchlost' ventilátora: nízka / vysoká rýchlost' vetra.

V režime chladenia, odvlhčovania alebo úspory energie, ak je teplota výfukového potrubia príliš nízka, stroj automaticky vstúpi do stavu ochrany; ak teplota výfukového potrubia stúpne na určitú teplotu, môže sa

automaticky vrátit' k normálnej prevádzke.

1. Funkcia ochrany proti prepadu „M“:

Ked' voda vo vodnej vani prekročí výstražnú úroveň, zariadenie automaticky vydá výstražný signál a kontrolka „FULL“ začne blikat’ „M“. V tomto okamihu vypustite vodu podľa pokynov na odvodnenie. Po vyprázdnení vody sa zariadenie automaticky vráti do pôvodného stavu.

1. Ochranná funkcia kompresora

Aby sa predížila životnosť kompresora, má po vypnutí kompresora ochrannú funkciu oneskorenia 3 minúty.

POKYNY NA ODVODOVANIE:

Tento stroj má dve metódy odtoku: manuálne a nepretržité odtoky.

1. Ručné odvodnenie - obrázok F1.

Počas odtoku je možné teleso naklonit' mierne dozadu. Ak nádoba na vodu nedokáže zachytit' všetku vodu, pred naplnením nádoby na vodu čo najskôr uzavrite výtok vody zátkou na vodu, aby sa zabránilo tečeniu vody na podlahu alebo na koberec. Po vypustení vody uzavrite uzáver vody a utiahnite odtokový kryt.

1. Nepretržité odvodnenie - možnost' použiteľná LEN pre režim odvlhčovania - zobrazené na obrázku F2.

Odskrutkujte odtokový kryt a odpojte vodnú zátku. Odtokovú hadicu (nie je súčasťou súpravy) vložte do výstupu vody. Pripojte drenážne potrubie k vedru.

ČISTENIE A ÚDRŽBA

Ak je sitko filtra upchané prachom a účinnosť zariadenia je znížená, filtračné sitko čistite raz za dva týždne.

- Vyčistite hornú čast' obrazovky filtra - obrázok G.

- Uvoľnite jednu skrutku v zadnom kryte a vyberte siet’ku filtra EVA (5).

- Filter vložte do teplej vody s neutrálnym čistiacim prostriedkom (asi 40 °C / 104 °F) a po vyčistení opláchnite v tieni.

skladovanie

1. Odskrutkujte odtokový kryt, odpojte zátku na vodu a vypustite vodu z vodnej misky do iných nádob na vodu alebo priamo nakloňte kryt, aby sa voda vypustila do iných nádob.
2. Zapnite zariadenie, nastavte ho do režimu nízkej rýchlosti ventilátora a udržujte tento stav, kým nebude drenážna trubica (nie je súčasťou súpravy) suchá, aby sa vnútorná strana krytu udržala v suchom stave a aby sa zabránilo plesniam.
3. Vypnite zariadenie, vytiahnite zástrčku zo zásuvky, nainštalujte zástrčku a odtokový kryt.
4. Demontujte prvky potrubia na odvod vzduchu.
5. Klimatizáciu prikryte plastovým vreckom. Klimatizáciu umiestnite na suchom mieste, mimo dosahu detí a vykonajte opatrenia na kontrolu prachu.
6. Vyberte batérie z dialkového ovládača a riadne ich uschovajte.

RIEŠENIE PROBLÉMOV

Neopravujte prístroj sami. Kvalifikovaná oprava zruší záruku.

Problém I.: Klimatizácia nefunguje.

Dôvod 1: Neexistuje elektrina. Takže ho po pripojení do zásuvky s elektrickou energiou zapnite.

Dôvod 2: Indikátor pretečenia zobrazuje „FL“. Takže vypúšt'ajte vodu.

Dôvod 3: Okolitá teplota je príliš nízka alebo príliš vysoká. Preto odporúčame zariadenie používat' pri teplote 7-35 °C (44-95 °F).

Dôvod 4: V režime chladenia je teplota v miestnosti nižšia ako nastavená teplota. Zmeňte tak nastavenú teplotu.

Dôvod 5: V suchom režime je okolitá teplota príliš nízka. Preto by malo byt' zariadenie umiestnené v miestnosti s okolitou teplotou vyššou ako 17 °C (62 °F).

Dôvod 1: Existuje priame slnečné svetlo. Takže zatiahnite záclonu.

Dôvod 2: Dvere alebo okná sú otvorené; je tam veľa ľudí; alebo v chladiacom režime sú iné zdroje tepla. Zatvorte tak dvere a okná a pridajte novú klimatizáciu.

Dôvod 3: Filter EVA je znečistený. Takže to vyčistite.

Dôvod 4: Vstup alebo výstup vzduchu je zablokovaný. Takže jasné prekážky.

Problém III.: Veľký hluk

Dôvod: Zariadenie nie je umiestnené na rovnom povrchu. Zariadenie preto položte na rovné a t'ažké miesto, aby sa znížil hluk.

Problém IV.: Kompresor nefunguje.

Dôvod: Začína sa ochrana pred prehriatím. Počkajte 3 minúty, kým sa teplota nezníži, a potom reštartujte zariadenie.

Dôvod 1: Vzdialenost' medzi zariadením a dialkovým ovládaním je príliš veľká. Dajte teda dialkové ovládanie bližšie k zariadeniu a uistite sa, že dialkové ovládanie smeruje priamo k receptoru signálu (I) na ovládacom paneli.

Dôvod 2: Dialkové ovládanie nie je zarovnané so smerom prijímača dialkového ovládania. Takže, ako je uvedené vyššie.

Dôvod: Snímač teploty potrubia je neobvyklý. Obrát'te sa na autorizovanú servisnú organizáciu.

Dôvod: Snímač teploty miestnosti je neobvyklý. Obrát'te sa na autorizovanú servisnú organizáciu.

Poznámka: Ak sa vyskytnú problémy, ktoré nie sú uvedené v tabulke alebo odporúčané riešenia nefungujú, kontaktujte autorizovanú servisnú organizáciu.

TECHNICKÉ DÁTA:

Chladiaca kapacita pri BTU: 5000 BTU / hod

Chladiaci výkon vo wattoch: 1465 W

Spotreba energie (chladenie) W: 560 W

Hladina hluku: <= 65 dB

Energetická trieda: A

Časovač: 24 hodín

Hmotnost' chladiacej kvapaliny R290: maximálne 90 gramov

Pozor, nebezpečenstvo požiaru.

NEPrepichujte ani nespal'ujte.

Majte na pamäti, že chladivo nemusí obsahovat' zápach.

Starostlivost o životné prostredie. Kartónový obal odovzdajte do zberných surovín. Polyetylénové vrecká (PE) vyhod'te do kontajnera na plast.

Opotrebený spotrebič odovzdajte na príslušný zberný dvor, nebezpečné látky spotrebiča môžu predstavovať riziko pre životné prostredie.

Elektrospotrebič odstráňte tak, aby nedochádzalo i jeho d'alšiemu použitiu. Ak sa v spotrebiči nachádzajú batérie, vyberte ich a odovzdaite ich na

zberné miesto osobitne. Spotrebič nevyhadzujte do kontajnera na komunálny odpad!
