MS 7911 - Klimatizacija ADLER - Brezplačna navodila za uporabo

Tip izdelka	Prenosna monoblok klimatska naprava
Znamka	Adler
Model	MS 7911
Hladilna zmogljivost	5 000 BTU/h (1 465 W)
Električna poraba (hlajenje)	560 W
Energetski razred	A
Raven hrupa	≤ 65 dB
Pretok zraka	300 m³/h
Hladilno sredstvo	R290 (največ 90 g)
Električni napajalnik	220-240 V ~50 Hz, ozemljena vtičnica
Načini delovanja	Hlajenje, razvlaževanje, prezračevanje
Posebne funkcije	Časovnik 1-24h, način mirovanja, daljinski upravljalnik, zaščita pred zmrzovanjem, zaščita pred prelivom, zaščita kompresorja
Število hitrosti ventilatorja	2 (visoka in nizka)
Vrsta filtra	Odstranljiv in pralen EVA filter
Pogostost čiščenja filtra	Vsaka 2 tedna
Odvodnjavanje	Ročno (zbiralna posoda) ali neprekinjeno (cev ni priložena)
Priporočena delovna temperatura	7 °C do 35 °C
Varnost	Ne uporabljajte podaljška, pred vzdrževanjem odklopite, namenjeno samo za domačo uporabo
Vzdrževanje in čiščenje	Ohišje očistite z mehko, vlažno krpo; filter očistite s toplo vodo in nevtralnim detergentom
Teža hladilnega sredstva	90 g (R290, vnetljivo)
Priložena dodatna oprema	Daljinski upravljalnik, okenski adapter za izpuh, izpušna cev

Pogosto zastavljena vprašanja - MS 7911 ADLER

Kako namestim klimatsko napravo Adler MS 7911?

Napravo postavite na ravno in stabilno površino, vsaj 50 cm od sten in zaves. Priključite izpušno cev na okenski adapter in ga namestite v okno ali drsna vrata. Prepričajte se, da dovod in odvod zraka nista blokirana. Napravo priključite v ozemljeno vtičnico (220-240 V).

Kaj storiti, če utripa indikator 'FULL' (M)?

To pomeni, da je posoda za vodo polna. Izklopite in odklopite napravo. Postavite posodo pod spodnji iztok vode, odvijte odtočni čep in pustite, da voda odteče. Po odvodnjavanju vrnite čep in pokrov na svoje mesto.

Kako uporabim način mirovanja?

V načinu hlajenja hkrati pritisnite gumba 'F' in 'D' na nadzorni plošči, da aktivirate način mirovanja. Indikator 'N' se vključi. Naprava deluje tiho in varčno.

Kako nastavim časovnik?

Pritisnite gumb 'G' (časovnik). LED zaslon utripa. Z gumboma gor 'D' ali dol 'C' nastavite čas od 1 do 24 ur. Časovnik lahko programirate za vklop ali izklop naprave po določenem času.

Klimatska naprava ne hladi dovolj, kaj storiti?

Prepričajte se, da so vrata in okna zaprti ter zavese potegnjene, da omejite sonce. Očistite EVA filter, če je umazan. Preverite, da dovod in odvod zraka nista blokirana. Če je sobna temperatura previsoka, naprava morda ne bo dosegla nastavljene temperature.

Kako očistim EVA filter?

Izklopite in odklopite napravo. Odstranite filter tako, da odvijete vijak na zadnjem pokrovu (slika G). Filter operite v topli vodi (približno 40°C) z nevtralnim detergentom, sperite in posušite v senci, preden ga ponovno namestite.

Ali lahko uporabim podaljšek?

Ne, uporaba podaljška ni priporočljiva. Napravo priključite neposredno v stensko vtičnico z ozemljitvijo, da se izognete nevarnosti požara ali električnega udara.

Kaj pomenita kodi napak 'E1' in 'E2'?

Koda 'E1' označuje napako senzorja temperature cevi. Koda 'E2' označuje napako senzorja sobne temperature. V obeh primerih se obrnite na pooblaščeni servis za popravilo.

Kako izvedem neprekinjeno odvodnjavanje v načinu razvlaževanja?

Odvijte pokrov za odvodnjavanje in odstranite vodni čep. Priključite odtočno cev (ni priložena) na iztok vode in drugi konec postavite v vedro ali odtok. Ta način je namenjen samo razvlaževanju.

Zakaj se kompresor ne zažene takoj?

Kompresor je zaščiten s 3-minutnim zamikom po izklopu, da se preprečijo poškodbe. Počakajte ta čas, preden ponovno zaženete. Če težava vztraja, preverite, ali je sobna temperatura med 7°C in 35°C.

NAVODILA ZA UPORABO MS 7911 ADLER

1. Pred uporabo naprave preberite navodila za uporabo in sledite navodilom, ki jih vsebuje. Proizvajalec ne odgovarja za škodo, ki jo povzroči uporaba naprave v nasprotju s predvidenim namenom ali nepravilnim delovanjem.
2. Naprava je samo za domačo uporabo. Ne uporabljajte za druge namene, ki niso predvideni.
3. Napravo je treba priključiti na električno vtičnico le z ozemljenim 220 240 V \~ 50Hz. Za povečanje obratovalne varnosti več električnih naprav ne bi smelo biti priključeno na en tokovni tokokrog hkrati.
4. Bodite zelo previdni pri uporabi naprave, ko so otroci v bližini. Ne dovolite otrokom, da se igrajo z napravo, ne dovolite otrokom ali ljudem, ki jih naprava ne pozna, da jo uporabljajo.

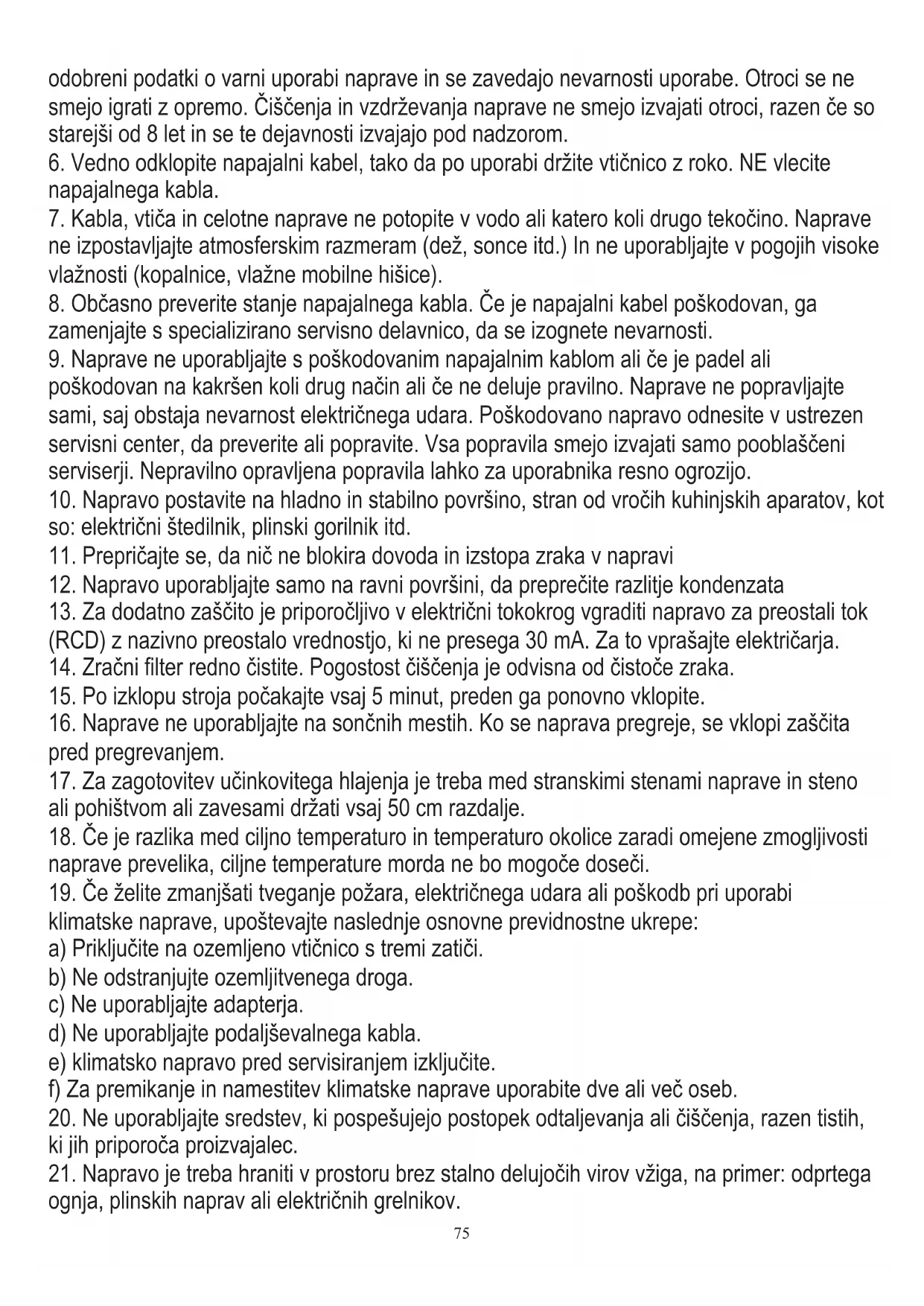

5. OPOZORILO: To opremo lahko uporabljajo otroci, starejši od 8 let, in osebe z omejenimi telesnimi, senzoričnimi ali duševnimi sposobnostmi ali osebe, ki nimajo izkušenj ali znanja o opremi, će se to izvaja pod nadzorom odgovorne osebe. zaradi varnosti ali so jim bili

odobreni podatki o varni uporabi naprave in se zavedajo nevarnosti uporabe. Otroci se ne smejo igrati z opremo. Čiščenja in vzdrževanja naprave ne smejo izvajati otroci, razen će so starejši od 8 let in se te dejavnosti izvajajo pod nadzorom.

1. Vedno odklopite napajalni kabel, tako da po uporabi držite vtičnico z roko. NE vlecite napajalnega kabla.
2. Kabla, vtiča in celotne naprave ne potopite v vodo ali katero koli drugo tekočino. Naprave ne izpostavljajte atmosferskim razmeram (dež, sonce itd.) In ne uporabljajte v pogojih visoke vlažnosti (kopalnice, vlažne mobilne hišice).
3. Občasno preverite stanje napajalnega kabla. Če je napajalni kabel poškodovan, ga zamenjajte s specializirano servisno delavnico, da se izognete nevarnosti.
4. Naprave ne uporabljajte s poškodovanim napajalnim kablom ali će je padel ali poškodovan na kakršen koli drug način ali će ne deluje pravilno. Naprave ne popravljajte sami, saj obstaja nevarnost električnega udara. Poškodovano napravo odnesite v ustrezen servisni center, da preverite ali popravite. Vsa popravila smejo izvajati samo pooblaščeni serviserji. Nepravilno opravljena popravila lahko za uporabnika resno ogrozijo.
5. Napravo postavite na hladno in stabilno površino, stran od vročih kuhinjskih aparatov, kot so: električni štedilnik, plinski gorilnik itd.
6. Prepričajte se, da nič ne blokira dovoda in izstopa zraka v napravi
7. Napravo uporabljajte samo na ravni površini, da preprečite razlitje kondenzata
8. Za dodatno zaščito je priporočljivo v električni tokokrog vgraditi napravo za preostali tok (RCD) z nazivno preostalo vrednostjo, ki ne presega 30 mA. Za to vprašajte električarja.
9. Zračni filter redno čistite. Pogostost čiščenja je odvisna od čistoče zraka.
10. Po izklopu stroja počakajte vsaj 5 minut, preden ga ponovno vklopite.
11. Naprave ne uporabljajte na sončnih mestih. Ko se naprava pregreje, se vklopi zaščita pred pregrevanjem.
12. Za zagotovitev učinkovitega hlajenja je treba med stranskimi stenami naprave in steno ali pohištvom ali zavesami držati vsaj 50 cm razdalje.
13. Če je razlika med ciljno temperaturo in temperaturo okolice zaradi omejene zmogljivosti naprave prevelika, ciljne temperature morda ne bo mogoče doseči.
14. Če želite zmanjšati tveganje požara, električnega udara ali poškodb pri uporabi klimatske naprave, upoštevajte naslednje osnovne previdnostne ukrepe:

a) Priključite na ozemljeno vtičnico s tremi zatiči.
b) Ne odstranjujte ozemljitvenega droga.
c) Ne uporabljajte adapterja.
d) Ne uporabljajte podaljševalnega kabla.
e) klimatsko napravo pred servisiranjem izključite.
f) Za premikanje in namestitev klimatske naprave uporabite dve ali več oseb.
20. Ne uporabljajte sredstev, ki pospešujejo postopek odtaljevanja ali čiščenja, razen tistih, ki jih priporoča proizvajalec.
21. Napravo je treba hraniti v prostoru brez stalno delujočih virov vžiga, na primer: odprtega ognja, plinskih naprav ali električnih grelnikov.

Opis naprave - Slika A

1. Nadzorna plošča 2. Odvod hladnega zraka
2. Daljinski upravljalnik (slika E) 4. Transportni ročaj
3. Dovod uparjalnika z EVA filtrom 6. Izpušna cev za zrak
4. Zgornja odprtina za odtok hladilnika 8. Dolina za odtok hladilnika navzdol
5. Priključek za izpušne cevi 10. Priključek izpušne cevi za zrak

Opis nadzorne plošče - Slika D.

A. Gumb za vklop B. Tipka načina
C. Gumb za izklop časa / temperature D. Tipka za nastavitev časovnika / temperature
E. Gumbi spalnega modela (D&F pritisnjeni skupaj v načinu hlajenja) F. Gumb za hitrost ventilatorja
G. Gumb Timer H. LED zaslon
I. Signalni receptor za daljinski upravljalnik J. Kontrolna svetilka hladilnega načina
K. Krmilna svetilka v suhem načinu L. Nadzorna svetilka načina ventilatorja
M. Kontrolna svetilka za polno vodo N. Kontrolna svetilka načina mirovanja
O. Krmilna lučka za vklop / izklop P. Časovna lučka
V, Žarnica za nadzor temperature

Daljinski upravljalnik - Slika E

A. Gumb za vklop B. Tipka načina
C. Gumb za izklop časa / temperature D. Tipka za nastavitev časovnika / temperature
E. Model mirovanja F. Gumb za hitrost ventilatorja
G. Gumb timerja

Delovanje krmilne plošče - slika D

Pritisnite tipko „A“, da vklopite in izklopite stroj. Zvonik enkrat predvaja signal. Kontrolna svetilka "O" se vklopi na nadzorni plošči.

Pritisnite gumb „B“ za preklop med načinom hlajenja → načinom ventilatorja → načinom razvlaževanja.

Pritisnite gumb "D / C" gor / dol, će želite spremeniti nastavitveno temperaturo ali čas nastavitve, delujte na naslednji način:

- Med nastavitvijo temperature s tipko gor ali dol izberite želeno temperaturo (ni na voljo v načinu ventilatorja ali razvlaževanja).

- Med nastavitvijo časa pritisnite gumb gor ali dol, da izberete želeni čas.

Pritisnite tipko „F“ za izbiro hitrosti ventilatorja:

• V načinu hlajenja in ventilatorja pritisnite gumb "F", da izberete delovanje visoke ali nizke hitrosti vetra. V preveč mrzlih razmerah morda ne bo delovala v skladu z nastavljeno hitrostjo vetra.
• V načinu razvlaževanja vlage je pritisk na tipko F neveljaven, ventilator pa bo prisilno izbral delovanje nizke hitrosti vetra.

Pritisnite gumb "E" za izbiro načina mirovanja:

- V načinu hlajenja pritisnite obe tipki „F“ in „D“, da vklopite stanje mirovanja, potem bo enota delovala na varčevalni in tihi tip. Na nadzorni plošči se vklopi kontrolna svetilka zaslona »N«.

Pritisnite gumb “G” za izbiro obdobja delovanja, ko utripa LCD zaslon, pritisnite gumb “D” ali tipko “C” navzdol, da izberete želeno časovno obdobje. Čas nastavitve je 1-24 ure in ga lahko prilagodite navzgor ali navzdol za eno uro. Utripanje se bo kmalu končalo in LED zaslon se bo vrnil, da prikaže pričakovano temperaturo okolice.

Funkcija zakasnitve zagona:

- nastavitev zakasnitve ob vklopu:

Izklopite napravo in nato pritisnite gumb "G", nato pritisnite gumb "D" ali gumb "C" navzdol, da izberete želeno časovno vrednost. Najdaljša moč zakasnitve je 24 ur. Naprava se vklopi po preteku časa zamude.

- nastavitev zamika izklopa napajanja:

Vklopite napravo in nato pritisnite gumb "G", nato pritisnite gumb "D" ali gumb "C" navzdol, da izberete želeno časovno vrednost. Najdaljši čas zamude pri izklopu električne energije je 24 ur. Po preteku časa zamude se naprava izklopi.

Delovanje DALJINSKEGA KONTROLA - slika E

Daljinski upravljalnik odda signale v sistem.

Gumb "A" - aparat se bo zagnal, ko je vklopljen, ali pa se bo ustavil, ko deluje, če pritisnete ta gumb.

Gumb "B" - pritisnite, da izberete način delovanja: hladen način → suhi način → način ventilatorja.

Gumb "C" / "D" - pritisnite, da prilagodite sobno temperaturo in časovnik.

Gumb "E" - pritisnite za nastavitev ali preklic načina mirovanja.

Gumb "F" - pritisnite, da izberete hitrost ventilatorja v zaporedju: nizka / velika hitrost vetra.

Gumb "G" - pritisnite, da nastavite čas delovanja od 1 do 24 ur.

ZAŠČITNE NAPRAVE

1. Funkcija zaščite pred zmrzaljo:

V načinu hlajenja, razvlaževanja ali varčevanja z energijo, će je temperatura izpušne cevi prenizka, bo stroj samodejno prejel zaščitno stanje; će se temperatura izpušne cevi dvigne na določeno temperaturo, se lahko samodejno vrne v normalno delovanje.

1. Funkcija zaščite pred prelivom "M":

Ko voda v vodni posodi preseže opozorilno raven, naprava samodejno sproži alarm in utripa indikator "POPOLNO" "M". V tem času izpustite vodo po navodilih za odvodnjavanje. Po izpraznitvi vode se stroj samodejno vrne v prvotno stanje.

1. Zaščitna funkcija kompresorja

Če želite podaljšati življenjsko dobo kompresorja, ima 3-minutno funkcijo zaščite pred zagonom po izklopu kompresorja.

NAVODILA ZA ODSTRANITEV:

Ta stroj ima dva načina drenaže: ročno drenažo in neprekinjeno drenažo.

1. Ročna drenaža - slika F1.

Ko se naprava ustavi, ko je voda napolnjena, na nadzorni plošči vidite, da utripa kontrolna lučka „M“. Izklopite napajanje naprave in izklopite napajalni kabel. Stroj previdno premikajte, da ne bi razlili vode v posodo z vodo na dnu telesa. Posodo z vodo postavite pod odtok vode za ohišjem. Odvijte odprtino za odtok hladilnika navzdol (8) in izvlecite vtič iz vode, voda se bo samodejno pretakala v posodo z vodo. Odstavite pokrov za drenažo in vodni čep pravilno. Med drenažo se telo lahko nekoliko nagne nazaj. Če posoda za vodo ne more zadržati vse vode, preden je posoda z vodo napolnjena, čim prej napolnite odtok vode z vodnim čepom, da preprečite, da bi voda pritekla na tla ali preprogo. Ko se voda izprazni, napolnite vodni čep in privijte drenažni pokrov.

1. Neprekinjeno odvodnjavanje - možnost, ki se uporablja samo v načinu razvlaževanja zraka SAMO - prikazana na sliki F2.

Čiščenje: pred čiščenjem in vzdrževanjem izklopite stroj in izvlecite vtič.

a) Čiščenje ohišja

Očistite s površino naprave z mokro mehko krpo. Ne uporabljajte kemikalij, kot so benzen, alkohol, bencin, v nasprotnem primeru se poškoduje površina naprave ali celo celoten stroj.

b) Čiščenje filtra EVA

Če je zaslon filtra zamašen s prahom in je učinkovitost naprave zmanjšana, ne pozabite očistiti filtrirnega zaslona enkrat na dva tedna.

- Očistite zgornji okvir zaslona filtra - slika G.

- Odvijte en vijak na zadnjem pokrovu in odstranite mrežico EVA filtra (5).

- Filter vstavite v toplo vodo z nevtralnim detergentom (približno 40 °C / 104 °F) in ga po čiščenju izsušite v senci.

SKLADIŠČENJE

1. Odvijte drenažni pokrov, izvlecite vtič iz vode in vodo v vodni ponvi izpustite v druge posode za vodo ali neposredno nagnite ohišje, da vodo izpustite v druge posode.

2. Napravo vklopite, prilagodite načinu ventilatorja z nizko hitrostjo in vzdržujte to stanje, dokler se odtočna cev (ki

ni priložena kompletu) ne posuši, da ohranite notranjost ohišja v suhem stanju in preprečite, da bi plesen zavrela. .

1. Izklopite napravo, odstranite vtič iz vtičnice, namestite vtič in pokrov za odvajanje.
2. Odstranite elemente izpušnih cevi za zrak.
3. Klimatsko napravo pokrijte s plastično vrečko. Klimatsko napravo postavite na suh prostor, hranite jo izven dosega otrok in izvedite ukrepe za nadzor prahu.
4. Odstranite baterije daljinskega upravljalnika in jih pravilno držite.

ODPRAVLJANJE TEŽAV

Naprave ne popravljajte sami. Kvalificirano popravilo bo razveljavilo garancijo.

Problem I.: Klimatska naprava ne deluje.

Razlog 1: Električne energije ni. Torej, vklopite ga, ko ga priključite v vtičnico z električno energijo.

Razlog 2: Indikator preliva prikazuje "FL". Torej, izpustite vodo.

Razlog 3: Temperatura okolice je prenizka ali previsoka. Zato priporočamo, da napravo uporabljate pri temperaturi 7-35 35 (44-95 °F).

Razlog 4: V načinu hlajenja je sobna temperatura nižja od nastavljene temperature. Torej, spremenite nastavljeno temperaturo.

Razlog 5: V suhem načinu je temperatura okolice prenizka. Torej je treba napravo postaviti v prostor, kjer je temperatura okolja večja od 17 62 (62 °F).

Problem II: učinek hlajenja ni dober.

Razlog 1: Obstaja neposredna sončna svetloba. Torej, potegnite zaveso.

1. razlog: vrata ali okna so odprta; veliko je ljudi; ali v načinu hlajenja obstajajo drugi viri toplote. Torej, zaprite vrata in okna ter dodajte novo klimatsko napravo.

Razlog 3: Filter EVA je umazan. Torej, očistite ga.

Razlog 4: Dovod ali odvod zraka sta blokirana. Torej, jasne ovire.

Problem III: velik hrup

Razlog: Naprava ni postavljena na ravno površino. Napravo postavite na ravno in trdo mesto, da zmanjšate hrup.

Problem IV.: Kompresor ne deluje.

Razlog: Začne se zaščita pred pregrevanjem. Torej počakajte 3 minute, da se temperatura zniža, in nato ponovno zaženite stroj.

Težava V.: Daljinski upravljalnik ne deluje.

Razlog 1: Razdalja med strojem in daljinskim upravljalnikom je prevelika. Torej pustite daljinski upravljalnik blizu naprave in se prepričajte, da je daljinski upravljalnik neposredno obrnjen proti signalnemu receptorju (I) na nadzorni plošči.

Razlog 2: Daljinski upravljalnik ni usklajen s smerjo sprejemnika daljinskega upravljalnika. Torej, naredite kot zgoraj.

Opomba: Če se pojavijo težave, ki niso navedene v tabeli, ali priporočene rešitve ne delujejo, se obrnite na pooblaščeno servisno organizacijo.

TEHNIČNI PODATKI:

Kapaciteta hlajenja pri BTU: 5000 BTU / uro

Hladilna zmogljivost v vatih: 1465W

Poraba energije (hlajenje) W: 560 W

Raven hrupa: <= 65 dB

Pretok zraka: 300 m3 / h

Teža hladilne tekočine R290: največ 90 gramov

Pozor, nevarnost požara

NE prebijajte in ne gorijte.

Bodite pozorni, da hladilno sredstvo morda ne vsebuje vonja.

ČESKY

OBECNÉ BEZPEČNOSTNÍ PODMÍNKY
