AD 7924 - Klimatizace ADLER - Bezplatný návod k obsluze

Typ produktu	Mobilní lokální klimatizace
Značka	Adler
Model	AD 7924
Napájení	220-240 V ~ 50 Hz
Chladicí výkon	5000 BTU/h (1500 W)
Příkon (chlazení)	575 W
Průtok vzduchu	220 m³/h
Odvlhčovací kapacita	0,6 l/h
Chladivo	R290 (70 g)
Hlučnost	≤ 63 dB
Energetická třída	A
Provozní režimy	Automatický, Chlazení, Odvlhčování, Ventilátor
Časovač	24 h
Dálkové ovládání	Ano
Vzduchový filtr	Pratelný
Údržba filtru	Každé 2 týdny
Minimální vzdálenost od stěny	60 cm
Elektrická zásuvka	3 kolíky s uzemněním
Ochranná zařízení	Ochrana proti mrazu, přehřátí, indikátor plné nádrže (E4)
Vypouštění kondenzátu	Vypouštěcí zátka
Režim spánku	Ano
Chybové kódy	E2 (teplotní sonda), E3 (senzor výparníku), E4 (plná nádrž)

Často kladené otázky - AD 7924 ADLER

Jak nainstalovat odvzdušňovací potrubí?

Prodloužte odvzdušňovací potrubí (9) tahem za oba konce, našroubujte jej do konektoru (10) a poté připojte konektor (11) k zařízení. Ujistěte se, že druhý konec hadice je volný (okno, dveře nebo otvor ve zdi).

Co dělat, když se zobrazí chybový kód E4?

Kód E4 znamená varování o plné nádrži. Vypněte zařízení, odpojte jej, vyjměte vypouštěcí zátku (8) a vylijte kondenzát, poté zátku nasaďte zpět.

Jak čistit vzduchový filtr?

Vypněte a odpojte zařízení. Vyjměte vzduchový filtr (viz obrázek F). Vyčistěte jej vysavačem nebo umyjte ve vlažné vodě (max. 40°C) s jemným detergentem. Před opětovným nasazením jej nechte ve stínu uschnout. Tuto operaci provádějte každé 2 týdny v prašném prostředí.

Mohu použít prodlužovací kabel?

Ne. Návod nedoporučuje používat prodlužovací kabel. Připojte zařízení přímo do síťové zásuvky 220-240 V ~ 50 Hz s uzemněním.

Jaká je minimální vzdálenost od stěny?

Pro účinné chlazení dodržujte minimální vzdálenost 60 cm mezi bočními stěnami zařízení a stěnou, nábytkem nebo závěsy.

Jak nastavit časovač?

Během provozu stiskněte tlačítko «N» pro nastavení automatického vypnutí. Když je zařízení v pohotovostním režimu, stiskněte «N» pro nastavení automatického zapnutí. Pomocí tlačítek «D» nebo «E» upravte čas od 1 do 24 hodin.

Co dělat, když zařízení nechladí?

Zkontrolujte, zda jsou dveře nebo okno zavřené, zda výstup vzduchu neblokuje žádná překážka, zda je vzduchový filtr čistý a zda je nastavená teplota nižší než okolní teplota. Odstraňte zdroje tepla (radiátor, lampa) v blízkosti.

Jak vypustit kondenzát?

Před přemístěním zařízení nebo na konci sezóny jej odpojte, umístěte nádobu pod vypouštěcí otvor (8), vytáhněte gumovou zátku a nechte vodu zcela vytéci. Po vypuštění zátku vraťte zpět.

Jsou přiloženy baterie do dálkového ovládání?

Ano, dálkové ovládání je dodáváno s vloženými bateriemi, ale je vložena izolační fólie, aby nedošlo k vybití. Posuňte zadní kryt, vyjměte fólii a poté kryt zavřete.

Mohu zařízení používat v režimu ventilátoru bez chlazení?

Ano, na ovládacím panelu nebo dálkovém ovládání zvolte režim «M» (ventilátor). V tomto režimu kompresor nepracuje a můžete nastavit rychlost ventilátoru. Nastavení teploty nemá žádný vliv.

NÁVOD K OBSLUZE AD 7924 ADLER

JAHUTUS "K" režiimis:

9) Problém: LED zobrazuje chybový kód "E2"

Analýza:

a) Pokojový teplotní senzor nefunguje nebo je poškozený. Vyměňte pokojový teplotní senzor u poskytovatele služeb.

10) Problém: LED zobrazuje chybový kód "E3"

Analýza:

11) Problém: LED zobrazuje chybový kód "E4"

Analýza:

a) Upozornění na plnou vodu. Vypusťte vodu.

ČIŠTĚNÍ A ÚDRŽBA

Údržba zařízení

1. Před odpojením napájení vypněte zařízení.
2. Otřete měkkým a suchým hadříkem. Pro čištění, pokud je zařízení silně znečištěné, použijte vlažnou vodu o teplotě do 40 °C.
3. Nikdy nepoužívejte těkavé látky, jako je benzín nebo lešticí prášek, k čištění zařízení.

1. Před použitím zařízení si přečtěte tento návod k obsluze a postupujte podle pokynů v něm obsažených. Výrobce neodpovídá za škody způsobené používáním zařízení v rozporu s jeho určeným účelem nebo nesprávným provozem.
2. Zařízení je určeno pouze pro domácí použití. Nepoužívejte k jiným účelům, než k zamýšlenému účelu.
3. Zařízení by mělo být připojeno pouze k síťové zásuvce s uzemněním 220–240 V ~ 50 Hz. Pro zvýšení provozní bezpečnosti by nemělo být současně připojeno více elektrických zařízení na jeden proudový obvod.
4. Při používání zařízení v blízkosti dětí buďte velmi opatrní. Nedovolte dětem, aby si se zařízením hrály, nedovolte dětem nebo osobám neznalým zařízení, aby jej používaly.
5. VAROVÁNÍ: Toto zařízení mohou používat děti starší 8 let a lidé s omezenými fyzickými, smyslovými nebo mentálními schopnostmi nebo lidé, kteří nemají žádné zkušenosti nebo znalosti o vybavení, pokud se tak děje pod dohledem odpovědné osoby z důvodu jejich bezpečnosti nebo jim byly poskytnuty informace o bezpečném používání zařízení a jsou si vědomy nebezpečí jeho používání. Děti by si s tímto zařízením neměly hrát. Čištění a údržbu zařízení by neměly provádět děti, pokud nejsou starší 8 let a tyto činnosti jsou prováděny pod dohledem.
6. Po použití vždy odpojte napájecí zástrčku tak, že budete držet zásuvku rukou. NEDOTÝKEJTE se napájecího kabelu.
7. Kabel, zástrčku a celé zařízení neponorujte do vody ani jiné kapaliny. Nevystavujte zařízení povětrnostním vlivům (déšť, slunce atd.) ani je nepoužívejte v podmínkách vysoké vlhkosti (koupelny, vlhké mobilní domy).
8. Pravidelně kontrolujte stav napájecího kabelu. Pokud je napájecí kabel poškozen, měl by být vyměněn v odborném servisu, aby nedošlo k nebezpečí.
9. Nepoužívejte spotřebič s poškozeným napájecím kabelem nebo pokud spadl nebo je poškozen jiným způsobem nebo pokud nefunguje správně. Neopravujte zařízení sami, mohlo by dojít k úrazu elektrickým proudem. Poškozené zařízení odneste do příslušného servisního střediska ke kontrole nebo opravě. Veškeré opravy smí provádět pouze autorizovaný servis. Nesprávně provedené opravy mohou pro uživatele představovat vážné nebezpečí.
10. Umístěte zařízení na chladný, stabilní povrch, mimo horké kuchyňské spotřebiče, jako jsou: elektrický sporák, plynový hořák atd.
11. Ujistěte se, že nic neblokuje přívod a odvod vzduchu ze zařízení.
12. Používejte zařízení pouze na rovném povrchu, aby se zabránilo úniku kondenzátu.
13. Pro zajištění dodatečné ochrany je vhodné do elektrického obvodu nainstalovat zařízení na proudový chránič (RCD) s jmenovitým zbytkovým proudem nepřesahujícím 30 mA. Požádejte o to elektrikáře.
14. Pravidelně čistěte vzduchový filtr. Četnost čištění závisí na čistotě vzduchu.
15. Po vypnutí zařízení vyčkejte alespoň 5 minut, než jej znovu zapnete.
16. Nepoužívejte zařízení na slunných místech. Když se zařízení přehřeje, zapne se ochrana proti přehřátí.
17. Pro zajištění účinného chlazení by měla být mezi bočními stěnami zařízení a stěnou nebo nábytkem nebo závěsy dodržena vzdálenost nejméně 60 cm.
18. Vzhledem k omezenému výkonu zařízení, pokud je rozdíl mezi cílovou teplotou a okolní teplotou příliš velký, nemusí být cílové teploty dosaženo.
19. Abyste snížili riziko požáru, úrazu elektrickým proudem nebo zranění při používání klimatizace, dodržujte následující základní opatření:

a) Připojte k uzemněné zásuvce pomocí 3 pinů. b) Neodstraňujte uzemňovací kolík. c) Nepoužívejte adaptér. d) Nepoužívejte prodlužovací kabel. e) Před údržbou odpojte klimatizaci. f) K přemísťování a instalaci klimatizace použijte dvě nebo více osob. 20. Nepoužívejte prostředky, které urychlují proces odmrazování nebo čištění, než ty, které doporučuje výrobce. 21. Zařízení by mělo být skladováno v místnosti bez stálých provozních zdrojů zapálení, například: otevřený oheň, plynové spotřebiče nebo elektrické ohřívače.

PŘED PRVNÍM POUŽITÍM (obrázek E)

Připojte konektory k potrubí pro odvod vzduchu následujícím způsobem:

1. Roztáhněte potrubí pro odvod vzduchu (9) tak, že vytáhnete oba konce potrubí.
2. Zašroubujte potrubí pro odvod vzduchu (9) do konektoru pro vedení vzduchu (10).
3. Připojte konektor výfukového potrubí vzduchu (11) k zařízení.

POZNÁMKY:

1. Udržujte jednotku alespoň 1 metr od TV nebo rádia, aby nedošlo k elektromagnetickému rušení.
2. Nevystavujte jednotku přímému slunečnímu záření, aby nedošlo k vyblednutí barvy povrchu.
3. Během přepravy nenaklánějte jednotku o více než 35° nebo obráceně. Pokud bylo zařízení během přepravy převrácené, odložte jej správně a počkejte 2 až 4 hodiny, než jej zapnete.
4. Umístěte jednotku na rovnou plochu se sklonem menším než 5°.
5. Jednotka pracuje efektivněji v určitých místech místnosti, vyberte nejlepší umístění:
6. Vedle okna, dveří nebo francouzského okna.
7. Dodržujte požadovanou vzdálenost od výstupu zpátečky ke zdi nebo jiným překážkám alespoň 60 cm.
8. Prodloužte potrubí pro odvod vzduchu (9) a ujistěte se, že na druhém konci vzduchové hadice je vůle mezi dveřmi, oknem nebo francouzským oknem nebo otvorem ve zdi. - Výstup nebo přívod vzduchu nelze blokovat ochrannou mřížkou nebo překážkou.

Chcete-li prodloužit životnost jednotky, vypusťte kondenzovanou vodu z vypouštěcího otvoru chladiče (8) přerušením jednotky do skladování na konci sezóny.

MÍSTNÍ KLIMATIZACE - POPIS ZAŘÍZENÍ (obrázky A a B)

1. Ovládací panel
2. Výstup studeného vzduchu
3. Signální receptor
4. Dálkový ovladač
5. Přepravní rukojeť
6. Výfukové potrubí
7. Vstup výparníku
8. Odtokový port chladiče
9. Potrubí pro odvod vzduchu
10. Konektor výfukového potrubí vzduchu
11. Adapter pro výfuk okna

OVLÁDACÍ PANEL (obrázek C) A. Vypínač ON / OFF B. Tlačítko rychlosti ventilátoru C. Tlačítko režimu D. Tlačítko časovače / zvýšení teploty E. Tlačítko pro snížení časovače / teploty F. Lampa s nízkou rychlostí G. Vysokorychlostní lampa

I. Spací tlačítko J. Automatický režim K. Režim chlazení L. Odvlhčovací režim M. Režim ventilátoru Tlačítko N. Časovač

DÁLKOVÝ OVLADAČ - obrázek D

Dálkový ovladač přenáší signály do systému.

Tlačítko „A“ - spotřebič se spustí, když je pod napětím, nebo se zastaví, když je v provozu, pokud stisknete toto tlačítko.

Tlačítko "B" - stiskem zvolíte sekvenčně rychlost ventilátoru.

Tlačítko "D" / "E" - stisknutím nastavíte pokojovou teplotu a časovač.

Tlačítko "I" - stisknutím nastavíte nebo zrušíte režim spánku.

Tlačítko "N" - stisknutím nastavíte čas automatického vypnutí a automatického zapnutí.

OBSLUHA OVLÁDACÍHO PANELU

AUTOMATICKÉ CHLAZENÍ / ODVLHČOVÁNÍ / VENTILÁTOR

1. Zapněte zařízení. a) Připojte zařízení. b) Stiskněte tlačítko „A“, zařízení se zapne. c) LED dioda zobrazuje pokojovou teplotu a začíná pracovat v automatickém režimu.

2. Vyberte provozní režim

Stisknutím tlačítka "C" vyberte požadovaný režim činnosti postupně:

Automatický režim "J" -> Režim chlazení "K" -> Odvlhčovací režim "L" -> Režim ventilátoru "M."

1. Upravte teplotu

Teplota může být nastavena v rozsahu 15° - 31° C. Stiskněte tlačítko "D" nebo "E" pro zvýšení nebo snížení teploty o 1° C každým stisknutím. LED panel zařízení zobrazuje cílovou teplotu po dobu 5 sekund a poté zobrazuje pokojovou teplotu.

1. Upravte rychlost ventilátoru

Stisknutím tlačítka "B" vyberte požadovanou rychlost ventilátoru podle pořadí:

Nízká rychlost "F" -> Vysoká rychlost "G"

1. Napájení

Po dalším stisknutí tlačítka „A“ zazní zařízení „di“ a přestane fungovat.

1. Stisknutím tohoto tlačítka „I" vstoupíte do režimu spánku zařízení.
2. Stisknutím tohoto tlačítka „N“ nastavíte časované vypnutí.

Princip fungování každého režimu:

Automatický režim, J:

Jakmile je vybrána operace „J“, senzor vnitřní teploty pracuje automaticky a vybere jeden z níže uvedených provozních režimů:

• Při pokojové teplotě ≥ 24 °C jednotka automaticky zvolí režim chlazení „K“.

nebo

• Při pokojové teplotě < 24 °C jednotka automaticky vybere režim vysoké rychlosti ventilátoru „M...“.

Režim odvlhčování „L“:

1. Odstředivý ventilátor běží na nízké rychlosti a rychlost nemůže být nastavena.
2. Kompresor se zastaví po chodu 8 minut a poté po 6 minutách znovu.
3. Zařízení používá režim odvlhčování konstantní teploty a nastavení teploty není účinné.

Režim chlazení „K“:

1. Když je pokojová teplota vyšší než nastavená teplota na ovládacím panelu, kompresor se spustí.
2. Když je pokojová teplota nižší než nastavená teplota na ovládacím panelu, zastaví se kompresor a horní ventilátor běží při původní nastavené rychlosti.

1. Odstředivý ventilátor běží nahoru při nastavené rychlosti a kompresor neběží.
2. Nastavení teploty není účinné.

Provoz časovače "N":

1. Stisknutím tlačítka "N" nastavíte čas automatického vypnutí, když je jednotka v provozu.
2. Stisknutím tlačítka "N" nastavíte čas automatického zapnutí, když je jednotka připravena.
3. Stisknutím tlačítka "D" (+) nebo "E" (-) lze čas nastavit v rozmezí 1 až 24 hodin.

Provoz "l" v režimu spánku:

1. Režim spánku funguje, když je jednotka v režimu chlazení "K".
2. Stiskněte tlačítko "l" v režimu chlazení "K", pak jednotka bude pracovat v režimu spánku a odstředivý ventilátor se automaticky otočí na nízkou rychlost. Nastavená teplota se zvýší o 1 °C po jedné hodině a o 2 °C po dvou hodinách. Po šesti hodinách se jednotka zastaví.

Oznámení:

Hlavní řídicí deska má paměťovou funkci. Když je zařízení připraveno k provozu, ale ve stavu zastavení, může si hlavní řídicí deska zapamatovat inicializaci pracovního režimu. Když zapnete jednotku, bude fungovat stejně jako pracovní režim jako minule, není nutné znovu pracovní režim resetovat. (Tato podmínka není k dispozici, pokud je jednotka v automatickém režimu J.).

DÁLKOVÝ OVLADAČ

1. Posunutím zadního krytu otevřete a sejmete izolační fólii z baterií.
2. Vložte baterie do slotu, musí odpovídat znakům "+" a "-" na dálkovém ovladači.
3. Po delší době nepoužívejte baterie.
4. Aby se předešlo znečištění životního prostředí, vyjměte použité baterie a bezpečně je zlikvidujte.

Chcete-li zařízení ovládat, nasměrujte dálkový ovladač (4) na signální receptor (3). Dálkový ovladač bude zařízení směrovat na signálový receptor zařízení ve vzdálenosti 5 metrů.

OCHRANNÉ ZAŘÍZENÍ

Ochranné zařízení může vypnout a zastavit spotřebič v níže uvedených případech:

1. v režimu chlazení: teplota vnitřního vzduchu je nad 43 °C (109 °F)
2. v režimu chlazení: pokojová teplota je pod 15 °C (59 °F)
3. v režimu odvlhčování: pokojová teplota je pod 15 °C (59 °F).

Pokud zařízení běží v režimu chlazení „K“ nebo v suchém režimu „L“ s otevřenými dvířky nebo okny po dlouhou dobu, když je relativní vlhkost vzduchu vyšší než 80 %, může z výstupu vytéci voda.

Ochranné zařízení bude fungovat v následujících případech:

1. Restartujte zařízení ihned po zastavení práce nebo změně vybraného režimu během práce, musíte počkat 3 minuty.
2. Pokud byla zástrčka odstraněna, zařízení se po restartování vrátí do původního režimu, TIMER ON a TIMER OFF - musí být znovu nastaveny.

POZNÁMKA: V tomto přístroji je skrytá recyklace kondenzované vody. Kondenzační voda se částečně recykluje mezi kondenzátorem a vodní deskou. Když hladina vody stoupne na horní úroveň, rozsvítí se plovákový spínač a indikátor naplněné vody (E4), což připomíná vypouštění vody. Přerušte napájení, přemístěte spotřebič na vhodné místo, vyjměte vypouštěcí zátku, vypusťte úplně vodu. Po vypuštění znovu nainstalujte zástrčku, jinak může přístroj vytéci a místnost zvlhnout. Do soupravy je přidána odtoková trubka s vnitřním průměrem 9 mm, vnějším průměrem 12 mm, materiál: PVC.

Odstraňování problémů

a) Možná je vypnuta ochranná pojistka nebo pojistka, počkejte 3 minuty a začněte znovu, ochranné zařízení může bránit v činnosti. c) možná jsou baterie v dálkovém ovladači vybité. d) možná není zástrčka správně zapojena. 2) Problémy: funguje pouze na krátkou dobu

Analýza:

a) Pokud je nastavena teplota blízko pokojové teplotě, můžete ji snížit.

b) Je možné, že je výstup vzduchu blokován překážkou. Odstraňte překážku. 3) Problémy: Funguje, ale nechladí.

Analýza:

a) Možná jsou otevřené dveře nebo okno. b) Možná v těsné blízkosti je další tepelně pracující zařízení, jako je topení nebo lampa atd. c) Vzduchový filtr je znečištěný, vyčistěte jej. d) Výstup nebo přívod vzduchu je blokován. f) Nastavená teplota je příliš vysoká. 4) Problém: Únik vody během pohybu.

Analýza:

a) Vyprázdněte kondenzát před přemístěním. b) Abyste zabránili úniku vody, umístěte zařízení na rovnou zem. 5) Problém: Nepracuje a indikátor naplnění vodou „E4".

Analýza:

a) Vytáhněte gumovou zátku pro vypuštění vody. b) Pokud je často v tomto stavu, obraťte se na kvalifikovaného servisního technika.

Odstraňování problémů 6) Problém: Zařízení se nepodařilo spustit.

Analýza:

a) Možná není připojeno. Připojte to. b) Možná poškození konektoru nebo zásuvky. Nahraďte poskytovatelem služeb. c) Možná rozbitá pojistka. Vyměňte pojistku u poskytovatele služeb (specifikace: 3,15A / 250VAC). 7) Problém: Zařízení se automaticky zastaví.

Analýza:

a) Vypnutí časování nebo dosažení nastavené teploty. Restartujte jej nebo počkejte na automatické přepnutí. 8) Problémy: žádný studený vzduch v režimu COOL „K".

Analýza:

a) Pokojová teplota je nižší než nastavená teplota. Je to normální jev, stroj se automaticky přepne, když je teplota v místnosti vyšší než nastavená teplota. b) Zařízení vstupuje do ochrany proti mrazu. Po ukončení protimrazové ochrany se zařízení automaticky přepne. 9) Problém: LED zobrazuje kód poruchy "E2"

Analýza:

a) selhání nebo poškození čidla pokojové teploty. Vyměňte snímač pokojové teploty u poskytovatele služeb. 10) Problém: LED zobrazuje kód poruchy "E3"

Analýza:

a) porucha nebo poškození čidla olejového potrubí výparníku. Vyměňte čidlo potrubí spirály výparníku poskytovatelem servisu. 11) Problém: LED zobrazuje kód poruchy "E4"

Analýza: a) varování plné vody. Vypusťte vodu.

ČIŠTĚNÍ A ÚDRŽBA

Údržba zařízení

1. Před odpojením od napájení nejprve vypněte zařízení.
2. Otřete měkkým a suchým hadříkem. Pokud je zařízení velmi špinavé, použijte vlažnou vodu pod 40° C.
3. K čištění zařízení nikdy nepoužívejte těkavé látky, jako je benzín nebo leštící prášek.

Údržba vzduchového filtru

Vzduchový filtr je nutné čistit každé 2 týdny, pokud zařízení pracuje v extrémně prašném prostředí. Vyčistěte takto:

1. Nejprve zastavte zařízení a zatlačte vzduchový filtr (obrázek F).
2. Vyčistěte a znovu nainstalujte vzduchový filtr.
3. Pokud je špína nápadná, omyjte ji roztokem pracího prostředku ve vlažné vodě. Po vyčištění osušte na stinném a chladném místě a znovu jej nainstalujte.

Údržba po použití

1. Pokud se zařízení nebude delší dobu používat, vytáhněte pryžovou zátku vypouštěcího otvoru chladiče (8), aby se voda vypustila.
2. Udržujte spotřebič v chodu s ventilátorem pouze po dobu půl dne během slunečného dne, aby byl přístroj uvnitř suchý a aby nedošlo k plesnivosti.
3. Zastavte zařízení a vytáhněte zástrčku napájecího kabelu, vyjměte baterie dálkového ovladače a zařízení řádně uložte.
4. Vyčistěte vzduchový filtr a znovu jej nainstalujte.
5. Odstraňte vzduchové hadice a řádně je uložte a otvor pevně zakryjte.

TEHNICKÉ ÚDAJE: Chladicí výkon v BTU: 5000 BTU / hod Chladicí výkon ve wattech: 1500 W Příkon (chlazení) W: 575 W Hlučnost: ≤ 63 dB Průtok vzduchu: 220 m3/h Energetická třída: A Časovač: 24 hod Hmotnost chladiva R290: max. 70 gramů Odvlhčovací výkon: 0,6 litru za hodinu

Starame se o životní prostředí. Papírové obaly odevzdávejte do sběrných surovin. Polyetylenové balení (PE) vhazujte do odpadkových košů na plasty. Použité zařízení odevzdávejte do sběrného dvora, protože se v něm mohou nacházet části, které jsou pro životní prostředí škodlivé nebo nebezpečné. Elektrospotřebiče odevzdávejte v takové podobě, aby bylo znemožněno jejich další použití. Pokud se v zařízení nacházejí baterie, vyjměte je a odevzdejte zvlášť.

DÁNSKY

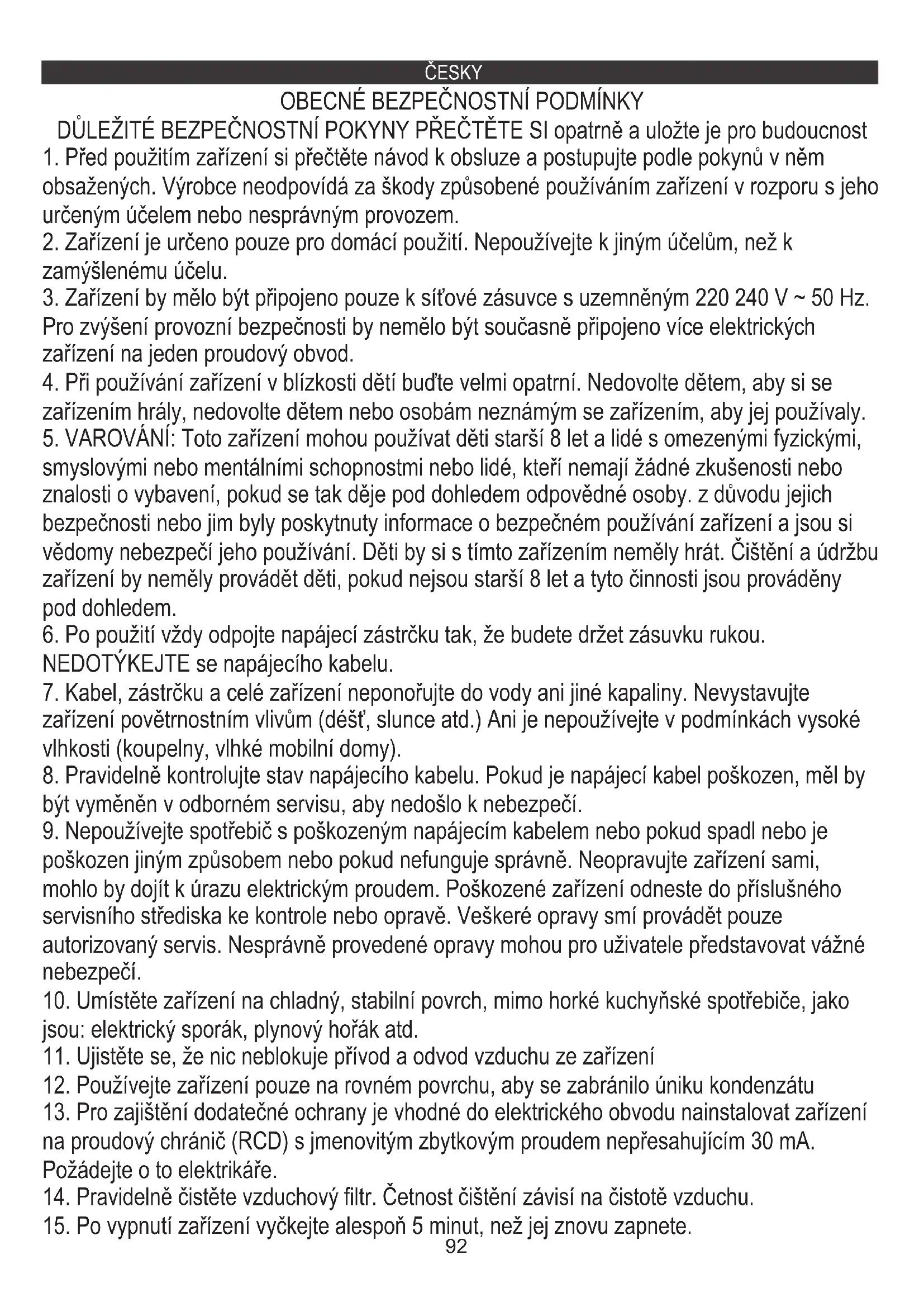

OBECNÉ BEZPEČNOSTNÍ PODMÍNKY

DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY ČTĚTE POZORNĚ A USCHOVEJTE PRO BUDOUCNOST

Ak chcete predĺžiť životnosť jednotky, vypustite kondenzovanú vodu z vypúšťacieho otvoru chladiča (8) pred uvedením jednotky do skladu na konci sezóny.

MIESTNA KLIMATIZÁCIA - POPIS ZARIADENIA (obrázky A a B)

1. Ovládací panel
2. Výstup studeného vzduchu
3. Signály receptoru
4. Dálkový ovladač
5. Transportní rukověť
6. Výfukové potrubí
7. Vstup výparníku
8. Odtokový otvor chladiče
9. Potrubí na odvod vzduchu
10. Konektor vzduchového výfukového potrubí
11. Adaptér na odsávání oken

OVLÁDACÍ PANEL (obrázek C)

A. Vypínač ON/OFF B. Tlačítko rychlosti ventilátoru C. Tlačítko režimu D. Tlačítko zvýšení času/teploty E. Tlačítko snížení času/teploty F. Kontrolka nízké rychlosti G. Vysokorychlostní světlo

1. Spací tlačítko J. Automatický režim K. Režim chlazení L. Odvlhčovací režim M. Režim ventilátoru N. Tlačítko časovače

DÁLKOVÝ OVLADAČ - obrázek D

Dálkový ovladač přenáší signály do systému.

Tlačidlo „A“ - po stlačení tohto tlačidla sa spotrebič spustí, keď je zapnutý, alebo sa zastaví, keď je v prevádzke.

Tlačidlo "C" - stlačením zvolíte druh prevádzky: "J", "K", "L" alebo "M".

Tlačidlo "B" - stlačte, aby ste postupne nastavili rýchlosť ventilátora.

Tlačidlo "D" / "E" - stlačením nastavíte teplotu miestnosti a časovač.

Tlačidlo "I" - stlačením nastavíte alebo zrušíte režim spánku.

Tlačidlo „N“ - stlačením nastavíte čas automatického vypnutia a automatického zapnutia.

PREVÁDZKA OVLÁDACIEHO PANELU

AUTOMATICKÉ / CHLADENIE / ODVLHČOVANIE / VENTILÁTOR

1. Zapnite zariadenie. a) Pripojte zariadenie. b) Stlačte tlačidlo "A", potom zariadenie raz zapípa a zapne sa. c) LED dióda zobrazuje teplotu miestnosti a začne pracovať v automatickom režime.

2. Vyberte prevádzkový režim

Stlačte tlačidlo "C" a zvoľte požadovaný režim činnosti podľa poradia:

Automatický režim "J" -> Režim chladenia "K" -> Režim odvlhčovania "L" -> Režim ventilátora "M".

3. Upravte teplotu

4. Nastavte rýchlosť ventilátora

Stlačením tlačidla "B" vyberte požadovanú rýchlosť ventilátora podľa poradia:

Nízká rychlost "F" -> Vysoká rychlost G

5. Napájení

Po opětovném stlačení tlačítka „A“ zazní zařízení „dí“ a přestane fungovat.

1. Stlačením tlačítka „l“ vstoupíte do režimu spánku zařízení.
2. Stlačením tlačítka „N“ nastavíte časované vypnutí.

8

Princip fungování každého režimu:

AUTOMATICKÝ režim, J:

Když je zvolená prevádzka „J“, snímač vnútornej teploty pracuje automaticky a vyberie jeden z nižšie uvedených prevádzkových režimov: - Ak je teplota v miestnosti ≥ 24 °C, prístroj automaticky vyberie režim chladenia „K“. alebo - Pri izbovej teplote < 24 °C jednotka automaticky zvolí režim vysokej rýchlosti ventilátora „M...“.

Odvlhčovanie režimu L

1. Odstredivý ventilátor hore bude bežať pri nízkych otáčkach a rýchlosť sa nedá nastaviť.
2. Kompresor sa zastaví po 8 minútach chodu a potom po 6 minútach znovu beží.
3. Zariadenie používa režim odvlhčovania konštantnou teplotou a nastavenie teploty nie je účinné.

REŽIM CHLADENIA K

1. Stlačením tlačidla „N“ nastavíte čas automatického vypnutia, keď je jednotka v prevádzke.
2. Stlačením tlačidla „N“ nastavíte čas automatického zapnutia, keď je jednotka pripravená.
3. Stlačením tlačidla „D“ (+) alebo „E“ (-) môžete nastaviť čas v rozmedzí 1 hodiny až 24 hodín.

Prevádzka režimu spánku:

1. Režim spánku funguje, keď je jednotka v režime chladenia „K“.
2. V režime chladenia „K“ stlačte tlačidlo „I“, potom bude jednotka pracovať v režime spánku a odstredivý ventilátor hore sa automaticky zmení na nízku rýchlosť. Nastavená teplota sa po jednej hodine zvýši o 1 °C a po dvoch hodinách sa zvýši o 2 °C. Po šiestich hodinách sa jednotka zastaví.

Upozornenie:

a) Ak je nastavená teplota blízka izbovej teplote, môžete ju znížiť.

b) Je možné, že je výstup vzduchu blokovaný prekážkou. Odstráňte prekážku.

c) Nastavená teplota je príliš vysoká.

4) Problém: Únik vody počas pohybu. Analýza:

a) Pred presunom vypustite kondenzát.

9) Problém: LED dióda zobrazuje chybový kód „E2“. Analýza:

a) Porucha alebo poškodenie snímača teploty miestnosti. Vymeňte snímač teploty miestnosti u poskytovateľa služieb.

10) Problém: LED dióda zobrazuje chybový kód „E3“. Analýza:

a) Snímač potrubia oleja výparníka zlyhal alebo bol poškodený. Vymeňte snímač potrubia špirály výparníka u poskytovateľa servisu.

11) Problém: LED dioda zobrazí chybový kód „E4“ analýza:

a) varování naplněné vodou. Vypusťte vodu.

ČIŠTĚNÍ A ÚDRŽBA

Údržba zařízení

Údržba vzduchového filtru

Vzduchový filtr je potřeba čistit každé 2 týdny, pokud zařízení pracuje v mimořádně prašném prostředí. Čistěte následovně:

1. Nejprve zastavte zařízení a zatlačte vzduchový filtr (obrázek F).
2. Vyčistěte a znovu nainstalujte vzduchový filtr.
3. Pokud je špína nápadná, umyjte ji roztokem vlažné vody. Po vyčištění vysušte na stinném a chladném místě, poté ho znovu nainstalujte.

Údržba po použití

1. Pokud se zařízení nebude delší dobu používat, vytáhněte gumovou zátku z vypouštěcího otvoru chladiče (8), abyste mohli vypustit vodu.
2. Přístroj udržujte v chodu s ventilátorem pouze půl dne po chladném dni, abyste ho uvnitř vysušili a zabránili plísním.
3. Zastavte zařízení a vytáhněte zástrčku napájecího kabelu, poté vyjměte baterie dálkového ovladače a správně uložte zařízení.
4. Vyčistěte vzduchový filtr a znovu jej nainstalujte.
5. Odstraňte vzduchové hadice, řádně je uskladněte a pevně zakryjte otvor.

TECHNICKÉ ÚDAJE:

Chladicí kapacita při BTU: 5000 BTU / hod

Chladicí výkon ve wattech: 1500 W

Průtok vzduchu: 220 m3 / h

Hmotnost chladiva R290: max. 70 gramů

Odvlhčovací kapacita: 0,6 litru za hodinu
