AD 7924 - Ar condicionado ADLER - Manual de utilização gratuito

Tipo de produto	Climatizador local móvel
Marca	Adler
Modelo	AD 7924
Alimentação elétrica	220-240 V ~ 50 Hz
Capacidade de refrigeração	5000 BTU/h (1500 W)
Consumo elétrico (refrigeração)	575 W
Fluxo de ar	220 m³/h
Capacidade de desumidificação	0,6 L/h
Refrigerante	R290 (70 g)
Nível de ruído	≤ 63 dB
Classe energética	A
Modos de funcionamento	Automático, Refrigeração, Desumidificação, Ventilador
Temporizador	24 h
Controle remoto	Sim
Filtro de ar	Lavável
Manutenção do filtro	A cada 2 semanas
Distância mínima da parede	60 cm
Tomada elétrica	3 pinos com aterramento
Dispositivos de proteção	Proteção contra gelo, superaquecimento, indicador de água cheia (E4)
Escoamento de condensado	Tampa de drenagem
Modo de espera	Sim
Códigos de erro	E2 (sonda de temperatura), E3 (sensor do evaporador), E4 (água cheia)

Perguntas frequentes - AD 7924 ADLER

Como instalar o duto de exaustão de ar?

Estenda o duto de exaustão de ar (9) puxando as duas extremidades, rosqueie-o no conector (10) e, em seguida, conecte o conector (11) ao aparelho. Certifique-se de que a outra extremidade da mangueira esteja livre (janela, porta ou furo na parede).

O que fazer se o código de erro E4 for exibido?

O código E4 indica um aviso de água cheia. Desligue o aparelho, desconecte-o, remova a tampa de drenagem (8) para esvaziar a água de condensação e reinstale a tampa.

Como limpar o filtro de ar?

Desligue e desconecte o aparelho. Remova o filtro de ar (veja a imagem F). Limpe-o com um aspirador ou lave-o com água morna (máx. 40°C) com um detergente suave. Seque à sombra antes de reinstalá-lo. Realize esta operação a cada 2 semanas em ambiente empoeirado.

Posso usar uma extensão elétrica?

Não. O manual desaconselha o uso de extensão. Conecte o aparelho diretamente a uma tomada de parede 220-240 V ~ 50 Hz com aterramento.

Qual é a distância mínima da parede?

Para uma refrigeração eficaz, respeite uma distância mínima de 60 cm entre as laterais do aparelho e a parede, móvel ou cortinas.

Como ajustar o temporizador?

Durante o funcionamento, pressione o botão «N» para ajustar o desligamento automático. Quando o aparelho estiver em espera, pressione «N» para ajustar o ligamento automático. Use os botões «D» ou «E» para ajustar a hora de 1 a 24 horas.

O que fazer se o aparelho não refrigerar?

Verifique se a porta ou janela está fechada, se nenhum obstáculo bloqueia a saída de ar, se o filtro de ar está limpo e se a temperatura definida é inferior à temperatura ambiente. Afaste fontes de calor (radiador, lâmpada) próximas.

Como drenar a água de condensação?

Antes de mover o aparelho ou no final da temporada, desconecte-o, coloque um recipiente sob o orifício de drenagem (8), remova a tampa de borracha e deixe a água escoar completamente. Recoloque a tampa após a drenagem.

As pilhas do controle remoto são fornecidas?

Sim, o controle remoto é entregue com pilhas instaladas, mas um filme isolante é inserido para evitar descarga. Deslize a tampa traseira, remova o filme e feche novamente.

Posso usar o aparelho no modo ventilador sem refrigeração?

Sim, selecione o modo «M» (Ventilador) no painel de controle ou no controle remoto. Neste modo, o compressor não funciona e você pode ajustar a velocidade do ventilador. O ajuste de temperatura não tem efeito.

MANUAL DE UTILIZADOR AD 7924 ADLER

FUNCIONAMENTO DO PAINEL DE CONTROLE

Modo REFRIGERAÇÃO "K":

Funcionamento do temporizador "N":

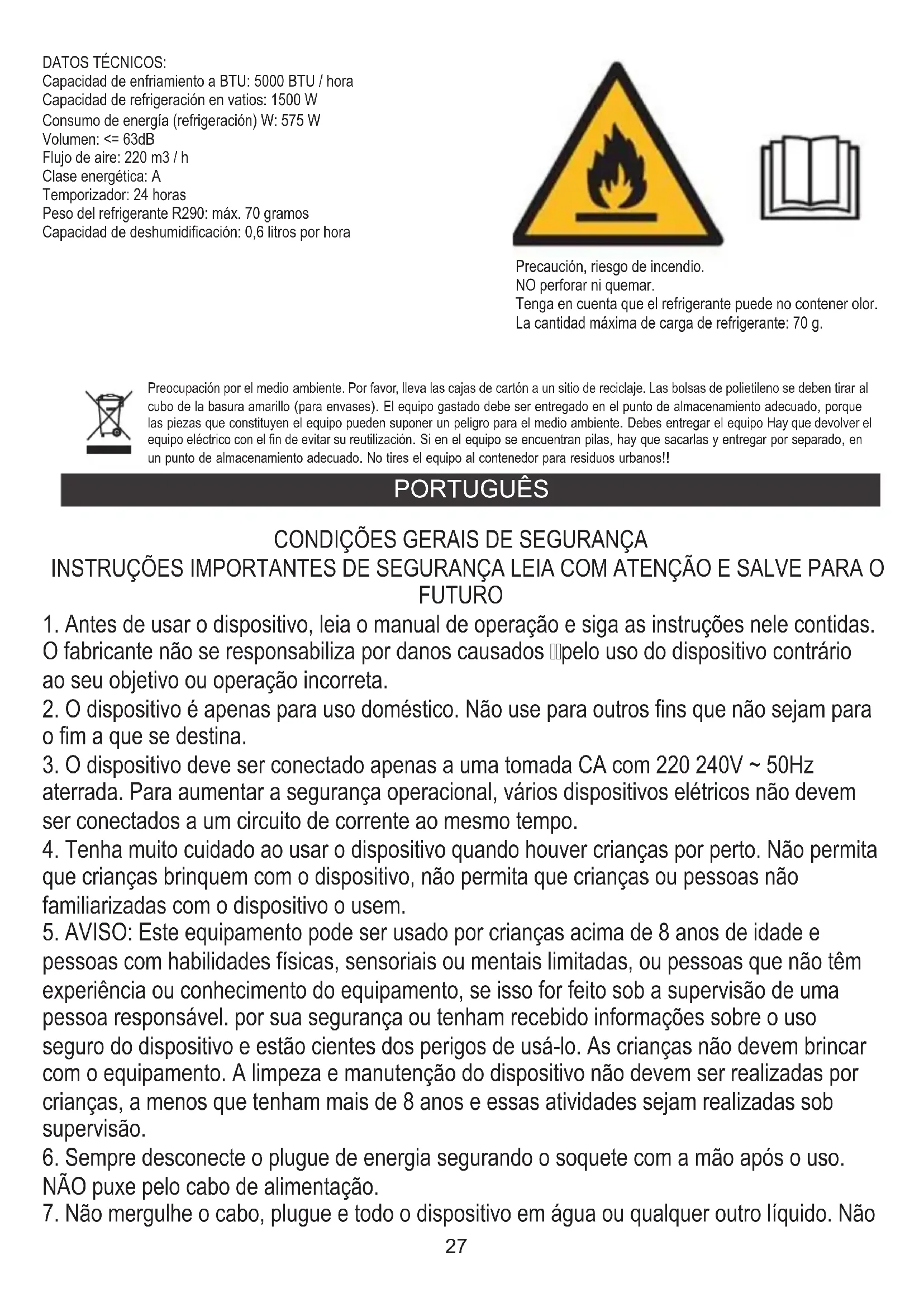

1. Antes de usar o dispositivo, leia o manual de operação e siga as instruções nele contidas. O fabricante não se responsabiliza por danos causados pelo uso do dispositivo contrário ao seu objetivo ou operação incorreta.
2. O dispositivo é apenas para uso doméstico. Não use para outros fins que não sejam para o fim a que se destina.
3. O dispositivo deve ser conectado apenas a uma tomada CA com 220-240V ~ 50Hz aterrada. Para garantir a segurança operacional, vários dispositivos elétricos não devem ser conectados a um circuito de corrente ao mesmo tempo.
4. Tenha muito cuidado ao usar o dispositivo quando houver crianças por perto. Não permita que crianças brinquem com o dispositivo, não permita que crianças ou pessoas não familiarizadas com o dispositivo o usem.
5. AVISO: Este equipamento pode ser usado por crianças acima de 8 anos de idade e pessoas com habilidades físicas, sensoriais ou mentais limitadas, ou pessoas que não têm experiência ou conhecimento do equipamento, se isso for feito sob a supervisão de uma pessoa responsável pela sua segurança ou tenham recebido informações sobre o uso seguro do dispositivo e estejam cientes dos perigos de usá-lo. As crianças não devem brincar com o equipamento. A limpeza e manutenção do dispositivo não devem ser realizadas por crianças, a menos que tenham mais de 8 anos e estas atividades sejam realizadas sob supervisão.
6. Sempre desconecte o plugue de energia segurando o soquete com a mão após o uso. NÃO puxe pelo cabo de alimentação.
7. Não mergulhe o cabo, o plugue e todo o dispositivo em água ou qualquer outro líquido.

Não exponha o dispositivo a condições atmosféricas (chuva, sol, etc.) ou use em condições de alta umidade (banheiros, áreas molhadas).

1. Verifique periodicamente as condições do cabo de alimentação. Se o cabo de alimentação estiver danificado, ele deverá ser substituído por uma oficina especializada para evitar perigos.
2. Não use o aparelho com um cabo de alimentação danificado ou se ele caiu ou foi danificado de qualquer outra maneira ou se não estiver funcionando corretamente. Não repare o dispositivo, pois há risco de choque elétrico. Leve o dispositivo danificado a um centro de serviço apropriado para verificação ou reparo. Todos os reparos podem ser realizados apenas por pontos de serviço autorizados. Reparos executados incorretamente podem causar sérios perigos ao uso.
3. Coloque o dispositivo em uma superfície fria e estável, longe de utensílios de cozinha quentes, como: fogão elétrico, queimador de gás, etc.
4. Certifique-se de que nada esteja bloqueando a entrada e saída de ar do dispositivo.
5. Use o dispositivo apenas em uma superfície nivelada para que a condensação se espalhe.
6. Para proteção adicional, é aconselhável instalar um dispositivo de corrente residual (RCD) no circuito elétrico com uma corrente residual nominal que não exceda 30mA. Peça a um eletricista para isso.
7. Limpe o filtro de ar regularmente. A frequência da limpeza depende da limpeza do ar.
8. Depois de desligar a boquilha, aguarde pelo menos 5 horas antes de ligá-la novamente.
9. Não use o dispositivo em locais ensolarados. Quando o dispositivo superaquecer, a proteção contra superaquecimento desliga o dispositivo.
10. Para garantir um resfriamento eficaz, deve-se manter uma distância de pelo menos 60 cm entre as paredes laterais do dispositivo e a parede ou móveis ou cortinas.
11. Devido ao desempenho limitado do dispositivo, se a diferença entre a temperatura alvo e a temperatura ambiente for muito alta, a temperatura alvo poderá não ser alcançada.
12. Para reduzir o risco de incêndio, choque elétrico ou lesão ao usar o ar condicionado, observe as seguintes precauções básicas: a) Conecte a uma tomada aterrada com 3 pinos. b) Não remova o pino de aterramento. c) Não use o adaptador. d) Não use um cabo de extensão. e) Desconecte o ar condicionado antes de fazer a manutenção. f) Use duas ou mais pessoas para mover e instalar o ar condicionado.
13. Não use agentes que acelerem o processo de degelo ou limpeza, além dos recomendados pelo fabricante.
14. O dispositivo deve ser armazenado em uma sala sem fontes de ignição em operação constante, por exemplo: fogo aberto, eletrodomésticos a gás ou aquecedores elétricos.

ANTES DA PRIMEIRA UTILIZAÇÃO - (figura E)

Conecte os conectores ao duto de exaustão de ar da seguinte forma:

1. Estenda o duto de exaustão de ar (9) puxando as duas extremidades do duto.
2. Aparafuse o duto de exaustão de ar (9) no conector do duto de exaustão de ar (10).
3. Conecte o conector do duto de exaustão de ar (11) ao dispositivo.

OBSERVAÇÕES:

1. Mantenha a unidade a pelo menos 1 metro de distância de TVs ou rádios para evitar interferência eletromagnética.
2. Não exponha a unidade à luz solar direta para evitar o desbotamento da cor da superfície.
3. Não incline a unidade mais de 35° ou de cabeça para baixo durante o transporte. Se o dispositivo foi virado durante o transporte, coloque-o corretamente e espere 2 a 4 horas antes de ligá-lo.
4. Coloque a unidade em uma superfície plana com inclinação inferior a 5°.
5. A unidade opera de forma mais eficiente em determinados locais da sala, selecione o melhor local:

-Ao lado de uma janela, uma porta ou uma janela francesa.

• Mantenha a distância necessária da saída de ar de retorno à parede ou outros obstáculos de pelo menos 60 cm.
• Estenda o duto de exaustão de ar (9) para garantir que a outra extremidade da mangueira de ar tenha folga entre a porta da janela, janela francesa ou orifício na parede.
• A saída ou entrada de ar não pode ser bloqueada por grade protetora ou qualquer obstáculo.

Para prolongar a vida útil da unidade, drene a água condensada da porta de drenagem do refrigerador (8) antes de colocar a unidade no armazenamento no final da temporada.

AR CONDICIONADO LOCAL - DESCRIÇÃO DO DISPOSITIVO (fotos A e B)

1. Painel de controle
2. Saída de ar frio
3. Receptor de sinal
4. Controle remoto
5. Alça de transporte
6. Duto de exaustão
7. Entrada do evaporador
8. Porta de drenagem mais fria
9. Duto de exaustão de ar
10. Conector do duto de exaustão de ar
11. Adaptador de exaustão de janela

PAINEL DE CONTROLE (foto C)

A. Botão liga/desliga ON/OFF B. Botão de velocidade do ventilador C. Botão de modo D. Botão temporizador / aumento de temperatura E. Botão do temporizador / temperatura para baixo F. Lâmpada de baixa velocidade G. Lâmpada de alta velocidade

I. Botão de dormir J. Modo automático K. Modelo de refrigeração L. Modo de desumidificação M. Modo Ventilador N. botão do temporizador

CONTROLE REMOTO - Foto D

O controle remoto transmite sinais para o Sistema.

Botão "A" - o aparelho está ligado quando estiver energia ou está parado quando estiver em funcionamento, se você pressionar este botão.

Botão "C" - pressione-o para selecionar o modo de operação: "J", "K", "L" ou "M".

Botão "B" - pressione-o para selecionar a velocidade do ventilador em sequência.

Botão "D" / "E" - pressione para ajustar a temperatura ambiente e o temporizador.

Botão "I" - pressione para definir ou cancelar o modo de suspensão.

Botão "N" - pressione para definir o tempo de desligamento automático e ligamento automático.

OPERAÇÃO DO PAINEL DE CONTROLE

AUTOMÁTICO / REFRIGERAÇÃO / DESUMIDIFICANTE / VENTILADOR

1. Ligue o dispositivo. a) Conecte o dispositivo.

b) Pressione o botão "A", o dispositivo emite um bipe e liga. c) O diodo LED exibe a temperatura ambiente e começa a funcionar no modo automático.

2. Escolha o modo de operação

Pressione o botão "C" para selecionar o modo de operação desejado por sequência:

Modo automático "J" -> Modo de resfriamento "K" -> Modo de desumidificação "L" -> Modo de ventilação "M".

3. Ajuste a temperatura

A temperatura pode ser definida entre 15°C -31°C. Pressione o botão "D" ou "E" para aumentar ou diminuir a temperatura em 1°C pressionando uma vez. O painel de LED do dispositivo mostra a temperatura alvo por 5 segundos e, em seguida, exibe a temperatura ambiente.

4. Ajuste a velocidade do ventilador

Pressione o botão "B" para selecionar a velocidade desejada do ventilador em sequência:

Baixa velocidade "F" -> Alta velocidade G

5. Poder

Ao pressionar o botão "A" novamente, o dispositivo emitirá um som "di" e parará de funcionar.

1. Pressione este botão "I" para entrar no modo de hibernação do dispositivo.
2. Pressione este botão "N" para definir um desligamento cronometrado.

Uma vez que a operação "J" é selecionada, o sensor de temperatura interna opera automaticamente e seleciona um dos modos de operação.

• Quando a temperatura ambiente for maior ou igual a 24°C, a unidade seleciona automaticamente o modo de refrigeração "K".
• Quando a temperatura ambiente for menor que 24°C, a unidade seleciona automaticamente o modo de alta velocidade do ventilador "M".

Modo "L" de DESUMIDIFICAÇÃO:

1. O ventilador centrífugo superior funcionará em baixa velocidade e a velocidade não pode ser ajustada.
2. O compressor parará após funcionar por 8 minutos e funcionará novamente após 6 minutos.
3. O dispositivo adota o modo de desumidificação de temperatura constante e o ajuste da temperatura não é eficaz.

Modo "K" de REFRIGERAÇÃO:

1. Quando a temperatura ambiente é superior à temperatura definida no painel de controle, o compressor começa a funcionar.
2. Quando a temperatura ambiente é inferior à temperatura definida no painel de controle, o compressor para e o ventilador superior opera na velocidade original definida.

Modo "M" do ventilador.

1. O ventilador centrífugo ascendente funciona na velocidade definida e o compressor não funciona.
2. O ajuste de temperatura não é eficaz.

Operação do temporizador "N":

1. Pressione o botão "N" para definir o tempo de desligamento automático quando a unidade está funcionando.
2. Pressione o botão "N" para definir o tempo de ativação automática quando a unidade está pronta.
3. A hora pode ser ajustada no intervalo de 1 a 24 horas, pressionando o botão "D" (+) ou "E" (-).

Operação "I" do modo de espera:

1. O modo dormir opera quando a unidade está no modo de resfriamento "K".
2. Pressione o botão "I" no modo de resfriamento "K", então a unidade funcionará no modo dormir e o ventilador centrífugo para cima irá girar para baixa velocidade automaticamente. A temperatura definida aumentará 1°C após uma hora e aumentará 2°C após duas horas. Após seis horas, a unidade irá parar de funcionar.

Aviso prévio:

A placa de controle principal tem função de memória, quando o dispositivo está pronto para funcionar, mas em estado de parada, a placa de controle principal pode memorizar a inicialização do modo de trabalho. Quando você ligar a unidade, ela funcionará como a mesma execução do modo de trabalho da última vez, não há necessidade de redefinir o modo de trabalho novamente. (Esta condição não está disponível quando a unidade está no modo AUTOMÁTICO "J".)

CONTROLE REMOTO

1. Deslize a tampa traseira para abrir e retirar o filme isolante das baterias.
2. Coloque as pilhas dentro do slot, devem corresponder aos sinais de "+" e "-" no controle remoto.
3. Por muito tempo sem uso, retire as baterias.
4. Para evitar poluição ambiental, retire as baterias usadas e descarte de forma segura e adequada.

Para operar o dispositivo, aponte o controle remoto (4) para o receptor de sinal (3). O controle remoto irá operar o dispositivo a uma distância de 5 metros ao apontar para o receptor de sinal do dispositivo.

DISPOSITIVOS DE PROTEÇÃO

O dispositivo de proteção pode desarmar e parar o aparelho nos casos listados abaixo:

1. no modo de resfriamento: a temperatura do ar interno é superior a 43°C (109°F)
2. no modo de resfriamento: a temperatura ambiente está abaixo de 15°C (59°F)
3. no modo de desumidificação: a temperatura ambiente é inferior a 15°C (59°F).

Se o aparelho funcionar no modo de refrigeração "K" ou seco "L" com a porta ou janela aberta por muito tempo e a umidade relativa do ar estiver acima de 80%, pode haver condensação de água.

O dispositivo de proteção funciona nos seguintes casos:

1. Reiniciando o dispositivo imediatamente antes de interromper o trabalho ou alterar o modo de seleção durante o trabalho, você deve esperar 3 minutos.
2. Se o plugue for removido, após reiniciar o dispositivo retornará ao modo original, TIMER ON e TIMER OFF - devem ser ajustados novamente.

OBSERVAÇÃO: há reciclagem de água de condensação oculta nesta unidade. A água de condensação é parcialmente reciclada entre o condensador e o prato de água. Quando o nível da água sobe para o nível superior, o interruptor da boia e o indicador de água cheia (E4) acendem para lembrar a drenagem da água. Corte o fornecimento de energia, coloque o aparelho em um local adequado, remova o bujão de drenagem e drene a água completamente. Após a drenagem, reinstale o bujão, ou o aparelho pode vazar e molhar o ambiente. O tubo de drenagem é adicionado ao kit, com diâmetro interno de 9mm, diâmetro externo de 12mm, material: PVC.

Solução de problemas

1) Problema: não funciona.

Análise:

a) talvez o desarme do protetor ou fusível esteja queimado; aguarde 3 minutos e comece novamente. O dispositivo protetor pode estar impedindo o funcionamento do dispositivo. c) talvez as pilhas do controle remoto estejam gastas. d) talvez o plugue não esteja conectado corretamente. 2) Problema: refrigeração apenas por um curto período de tempo

Análise:

a) se a temperatura definida estiver próxima da temperatura ambiente, você pode diminuir a temperatura definida. b) talvez a saída de ar esteja bloqueada por um obstáculo. Remova o obstáculo. 3) Problema: refrigeração, mas não esfria

Análise:

a) talvez a porta ou janela esteja aberta. b) talvez esteja próximo a outro aparelho que funcione com calor, como aquecedor ou lâmpada, etc. c) o filtro de ar está sujo; limpe-o. d) a saída ou entrada de ar está bloqueada. f) a temperatura definida é muito alta. 4) Problema: vazamento de água durante o movimento.

Análise:

a) drene o condensado antes de mover. b) para evitar vazamento de água, coloque o dispositivo em um terreno plano. 5) Problema: não trava e o indicador de água cheia "E4"

Análise:

a) retire o tampão de borracha para drenar a água. b) se estiver frequentemente neste estado, contacte um técnico de assistência qualificado.

Solução de problemas

6) Problema: O dispositivo não inicializa.

Análise:

a) talvez não esteja conectado. Portanto, conecte-o. b) talvez danos ao plugue ou soquete. Substitua pelo provedor de serviços. c) talvez o fusível esteja quebrado. Substitua o fusível pelo provedor de serviços (especificação: 3,15A/250VAC). 7) Problema: O dispositivo para automaticamente.

Análise:

a) temporização desligada ou temperatura definida atingida. Reinicie-o ou aguarde a troca automática. 8) Problema: sem ar frio no modo COOL "K".

Análise:

a) a temperatura ambiente é inferior à temperatura definida. É um fenômeno normal, a unidade comutará automaticamente quando a temperatura ambiente for superior à temperatura definida. b) O dispositivo entra na proteção anticongelante. O dispositivo mudará automaticamente antes do término da proteção anticongelante. 9) Problema: LED exibe o código de falha "E2"

Análise:

a) o sensor de temperatura ambiente falha ou danifica. Substitua o sensor de temperatura ambiente pelo provedor de serviço. 10) Problema: LED exibe o código de falha "E3"

Análise:

a) o sensor do tubo de óleo do evaporador falha ou está danificado. Substitua o sensor do tubo da bobina do evaporador pelo provedor de serviços. 11) Problema: LED exibe o código de falha "E4"

Análise:

Manutenção do dispositivo

1. Desligue o dispositivo antes de desconectar da fonte de alimentação.
2. Limpe com um pano macio e seco. Use água morna abaixo de 40°C para limpar se o aparelho estiver muito sujo.
3. Nunca use substâncias voláteis como gasolina ou pó de polimento para limpar o dispositivo.

Manutenção do FILTRO de ar

É necessário limpar o FILTRO de ar a cada 2 semanas se o dispositivo operar em um ambiente extremamente empoeirado. Limpe da seguinte forma:

1. Pare o dispositivo primeiro, empurre o filtro de ar (Figura F).
2. Limpe e reinstale o filtro de ar.
3. Se a sujeira estiver aparente, lave com uma solução de detergente em água morna. Após a limpeza, seque-o em um local fresco e com sombra e reinstale-o.

Manutenção antes do uso

1. Se o dispositivo não for usado por um longo período, certifique-se de puxar o tampão de borracha da porta de drenagem do refrigerador (8) para drenar a água.
2. Mantenha o aparelho a funcionar com a ventoinha apenas durante meio dia em um dia de sol para fazer o aparelho no interior e evaporar para que não fique mofado.
3. Pare o dispositivo e retire o plugue do cabo de alimentação, em seguida, retire as baterias do controle remoto e armazene o dispositivo adequadamente.
4. Limpe o filtro de ar e reinstale-o.
5. Remova as mangueiras de ar, armazene-as de maneira adequada e cubra o orifício com firmeza.

DADOS TÉCNICOS:

Capacidade de resfriamento em BTU: 5000 BTU / hora

Capacidade de refrigeração em watts: 1500 W

Consumo de energia (resfriamento) W: 575 W

Volume: <= 63dB

Fluxo de ar: 220 m3 / h

Cuidado, risco de incêndio.

Não fure ou queime.

Esteja ciente de que o refrigerante pode não conter odor.

A quantidade máxima de carga de refrigerante: 70g.

Proteção do meio ambiente. Rogamos, as embalagens de cartão destinem-se para papéis velhos. Os sacos de polietileno (PE) devem-se colocar em contentores para material plástico. O dispositivo usado deve-se levar a um ponto de armazenamento adequado porque os componentes perigosos que ficam dentro do dispositivo podem ser perigosos para o meio ambiente. O dispositivo elétrico deve-se entregar de modo que se reduza a sua nova utilização e uso. Se no dispositivo há pilhas, devem-se tirar e levar a um ponto de armazenamento em separado. Não colocar o dispositivo em contentores para resíduos municipais!!

a) Verifique o sensor de temperatura no compartimento. Se não for suficiente, substitua o sensor de temperatura do compartimento pelo fornecedor de serviço. 10) Problema: LED piscando devido ao defeito "E3"

Análise:

a) O sensor do tubo de óleo do evaporador não é suficiente. Substitua o sensor do tubo da serpentina do evaporador pelo fornecedor de serviço. 11) Problema: LED piscando devido ao defeito "E4"

Análise:

a) Pré-aviso de nível de água. Verifique a água.

SISTEMA OPERACIONAL

Operação do aparelho

1. Desligue o aparelho primeiro antes de desconectá-lo da alimentação. 2. Esvazie-o com um pano e um pano seco. Use água a 40°C para limpar o interior, se necessário.
2. Nunca use substâncias inflamáveis, como benzina ou álcool, para limpar o aparelho.

Limpeza do filtro de ar

É necessário limpar o filtro de ar a cada 2 semanas se o aparelho funcionar em condições normais. Procedimento de limpeza:

1. Desligue o aparelho primeiro, pressione o filtro de ar (Figura F). 2. Lave-o e seque-o completamente.
2. Se a sujeira for persistente, lave-o com uma solução de detergente em água morna. Após a limpeza, seque-o em local sombreado e depois repita a limpeza.

Manutenção após o uso

1. Se o aparelho não for usado por um longo período, não se esqueça de desconectar o plugue da tomada para drenar a água.
2. O aparelho deve ser operado de acordo com as instruções de operação fornecidas com o aparelho. Antes de usar o aparelho, leia atentamente o manual de instruções.
3. Desligue o aparelho e desconecte-o da tomada antes de limpar. Remova as baterias do controle remoto e guarde o aparelho corretamente. 4. Limpe o filtro de ar e reinstale-o. 5. Remova o filtro de ar e limpe-o corretamente, e cubra o orifício.

DADOS TÉCNICOS:

Capacidade de refrigeração: 5000 BTU/hora
