AD 7924 - Climatiseur ADLER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur local mobile
Marque	Adler
Modèle	AD 7924
Alimentation électrique	220-240 V ~ 50 Hz
Capacité de refroidissement	5000 BTU/h (1500 W)
Consommation électrique (refroidissement)	575 W
Débit d'air	220 m³/h
Capacité de déshumidification	0,6 L/h
Réfrigérant	R290 (70 g)
Niveau sonore	≤ 63 dB
Classe énergétique	A
Modes de fonctionnement	Automatique, Refroidissement, Déshumidification, Ventilateur
Minuterie	24 h
Télécommande	Oui
Filtre à air	Lavable
Entretien du filtre	Toutes les 2 semaines
Distance minimale au mur	60 cm
Prise électrique	3 broches avec mise à la terre
Dispositifs de protection	Protection antigel, surchauffe, indicateur plein d'eau (E4)
Vidange des condensats	Bouchon de vidange
Mode veille	Oui
Codes d'erreur	E2 (sonde température), E3 (capteur évaporateur), E4 (plein d'eau)

FOIRE AUX QUESTIONS - AD 7924 ADLER

Comment installer le conduit d'évacuation d'air ?

Prolongez le conduit d'évacuation d'air (9) en tirant les deux extrémités, vissez-le dans le connecteur (10), puis raccordez le connecteur (11) à l'appareil. Assurez-vous que l'autre extrémité du tuyau est dégagée (fenêtre, porte ou trou mural).

Que faire si le code d'erreur E4 s'affiche ?

Le code E4 indique un avertissement de plein d'eau. Éteignez l'appareil, débranchez-le, retirez le bouchon de vidange (8) pour vider l'eau de condensation, puis réinstallez le bouchon.

Comment nettoyer le filtre à air ?

Éteignez et débranchez l'appareil. Retirez le filtre à air (voir image F). Nettoyez-le avec un aspirateur ou lavez-le à l'eau tiède (max 40°C) avec un détergent doux. Séchez-le à l'ombre avant de le réinstaller. Effectuez cette opération toutes les 2 semaines en environnement poussiéreux.

Puis-je utiliser une rallonge électrique ?

Non. Le manuel déconseille l'utilisation d'une rallonge. Branchez l'appareil directement sur une prise secteur 220-240 V ~ 50 Hz avec mise à la terre.

Quelle est la distance minimale par rapport au mur ?

Pour un refroidissement efficace, respectez une distance minimale de 60 cm entre les parois latérales de l'appareil et le mur, le meuble ou les rideaux.

Comment régler la minuterie ?

Pendant le fonctionnement, appuyez sur le bouton «N» pour régler l'arrêt automatique. Lorsque l'appareil est en veille, appuyez sur «N» pour régler la mise en marche automatique. Utilisez les boutons «D» ou «E» pour ajuster l'heure de 1 à 24 heures.

Que faire si l'appareil ne refroidit pas ?

Vérifiez que la porte ou la fenêtre est fermée, qu'aucun obstacle ne bloque la sortie d'air, que le filtre à air est propre, et que la température de consigne est inférieure à la température ambiante. Éloignez les sources de chaleur (radiateur, lampe) à proximité.

Comment vidanger l'eau de condensation ?

Avant de déplacer l'appareil ou à la fin de la saison, débranchez-le, placez un récipient sous l'orifice de vidange (8), retirez le bouchon en caoutchouc et laissez l'eau s'écouler complètement. Replacez le bouchon après la vidange.

Les piles de la télécommande sont-elles fournies ?

Oui, la télécommande est livrée avec des piles installées, mais un film isolant est inséré pour éviter la décharge. Faites glisser le couvercle arrière, retirez le film, puis refermez.

Puis-je utiliser l'appareil en mode ventilateur sans refroidissement ?

Oui, sélectionnez le mode «M» (Ventilateur) sur le panneau de commande ou la télécommande. Dans ce mode, le compresseur ne fonctionne pas et vous pouvez régler la vitesse du ventilateur. Le réglage de la température n'a aucun effet.

MODE D'EMPLOI AD 7924 ADLER

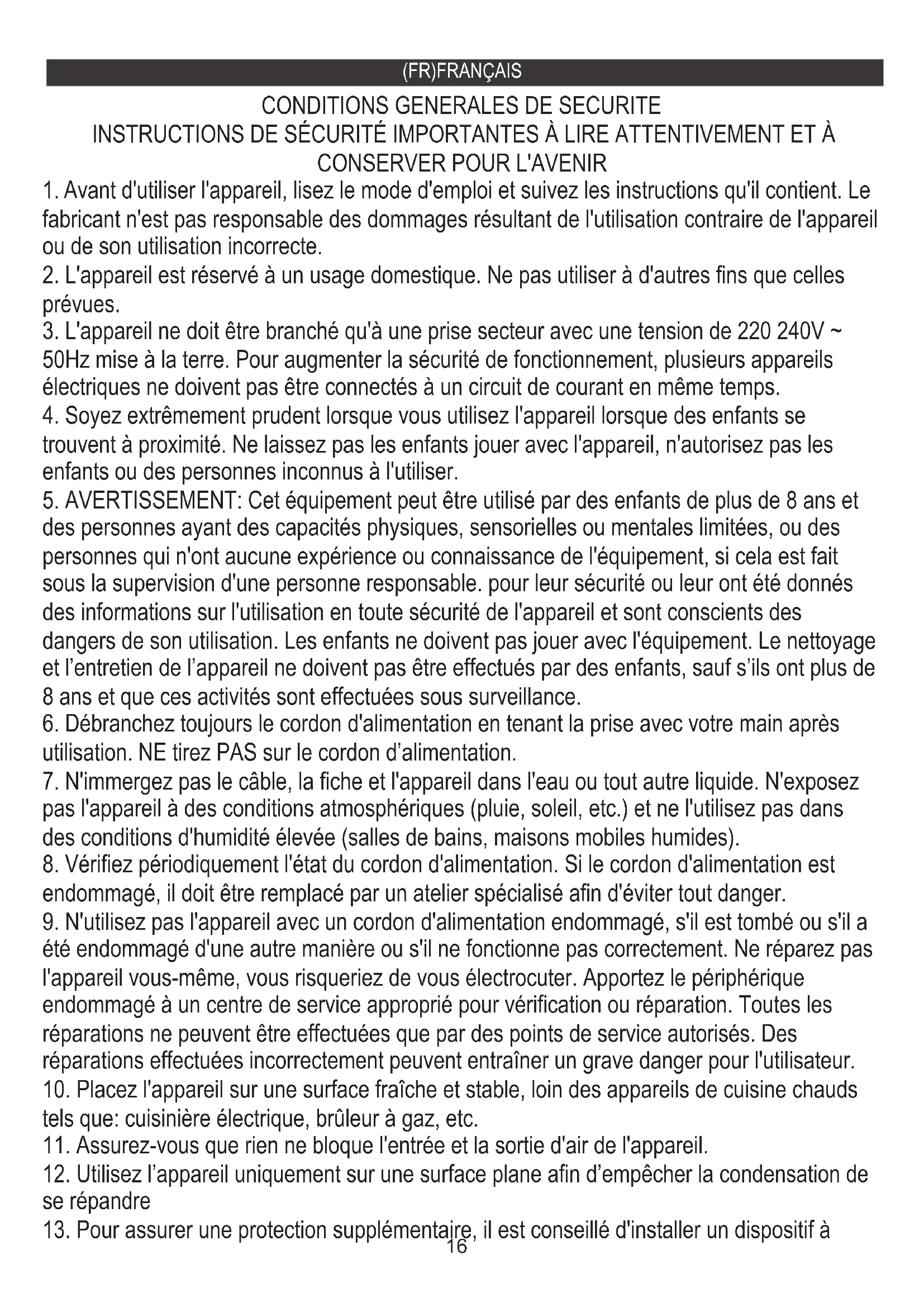

1. Avant d'utiliser l'appareil, lisez le mode d'emploi et suivez les instructions qu'il contient. Le fabricant n'est pas responsable des dommages résultant d'une utilisation contraire à l'usage prévu ou d'une utilisation incorrecte.
2. L'appareil est réservé à un usage domestique. Ne pas l'utiliser à d'autres fins que celles prévues.
3. L'appareil ne doit être branché que sur une prise secteur avec une tension de 220-240 V ~ 50 Hz, mise à la terre. Pour augmenter la sécurité de fonctionnement, plusieurs appareils électriques ne doivent pas être connectés en même temps sur un même circuit.
4. Soyez extrêmement prudent lorsque vous utilisez l'appareil en présence d'enfants. Ne laissez pas les enfants jouer avec l'appareil et n'autorisez pas les enfants ou des personnes non familiarisées à l'utiliser.
5. AVERTISSEMENT : Cet équipement peut être utilisé par des enfants de plus de 8 ans et des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou des personnes sans expérience ni connaissance de l'équipement, si cela se fait sous la supervision d'une personne responsable de leur sécurité ou après avoir reçu des instructions sur l'utilisation sûre de l'appareil et s'ils comprennent les risques encourus. Les enfants ne doivent pas jouer avec l'équipement. Le nettoyage et l'entretien de l'appareil ne doivent pas être effectués par des enfants, sauf s'ils ont plus de 8 ans et que ces activités sont effectuées sous surveillance.
6. Débranchez toujours le cordon d'alimentation en tenant la prise avec la main après utilisation. Ne tirez PAS sur le cordon d'alimentation.
7. N'immergez pas le câble, la fiche ou l'appareil dans l'eau ou tout autre liquide. N'exposez pas l'appareil aux intempéries (pluie, soleil, etc.) et ne l'utilisez pas dans des conditions d'humidité élevée (salles de bains, maisons mobiles humides).
8. Vérifiez périodiquement l'état du cordon d'alimentation. Si le cordon d'alimentation est endommagé, il doit être remplacé par un atelier spécialisé afin d'éviter tout danger.
9. N'utilisez pas l'appareil avec un cordon d'alimentation endommagé, s'il est tombé ou s'il a été endommagé d'une autre manière, ou s'il ne fonctionne pas correctement. Ne réparez pas l'appareil vous-même, vous risqueriez de vous électrocuter. Apportez l'appareil endommagé à un centre de service approprié pour vérification ou réparation. Toutes les réparations ne peuvent être effectuées que par des points de service autorisés. Des réparations incorrectes peuvent entraîner un grave danger pour l'utilisateur.
10. Placez l'appareil sur une surface fraîche et stable, loin des appareils de cuisine chauds tels que : cuisinière électrique, brûleur à gaz, etc.
11. Assurez-vous que rien ne bloque l'entrée et la sortie d'air de l'appareil.
12. Utilisez l'appareil uniquement sur une surface plane afin d'empêcher la condensation de se répandre.
13. Pour assurer une protection supplémentaire, il est conseillé d'installer un dispositif à 16

courant différentiel résiduel (RCD) dans le circuit électrique avec un courant résiduel nominal ne dépassant pas 30 mA. Demandez à un électricien pour cela.

1. Nettoyez le filtre à air régulièrement. La fréquence de nettoyage dépend de la propriété de l'air.
2. Après avoir éteint la machine, attendez au moins 5 minutes avant de la rallumer.
3. N'utilisez pas l'appareil dans des endroits ensoleillés. Lorsque l'appareil surchauffe, la protection contre la surchauffe allumera l'appareil.
4. Pour assurer un refroidissement efficace, une distance minimale de 60 cm doit être respectée entre les parois latérales de l'appareil et le mur, le meuble ou les rideaux.
5. En raison des performances limitées de l'appareil, si la différence entre la température cible et la température ambiante est trop grande, la température cible peut ne pas être atteinte.
6. Pour réduire les risques d'incendie, de choc électrique ou de blessure lors de l'utilisation du climatiseur, observez les précautions de base suivantes: a) Connectez-vous à une prise mise à la terre avec 3 broches. b) Ne retirez pas la broche de mise à la terre. c) N'utilisez pas l'adaptateur. d) N'utilisez pas de rallonge. e) Débranchez le climatiseur avant de procéder à l'entretien. f) Utilisez deux personnes ou plus pour déplacer et installer le climatiseur.
7. N'utilisez pas d'agents accélérant le processus de dégivrage ou de nettoyage autres que ceux recommandés par le fabricant.
8. L'appareil doit être rangé dans une pièce dépourvue de sources d'inflammation en fonctionnement constant, par exemple: feu ouvert, appareils à gaz ou radiateurs électriques.

AVANT LA PREMIÈRE UTILISATION - (image E)

Connectez les connecteurs au conduit d'évacuation d'air comme suit:

1. Prolongez le conduit d'évacuation d'air (9) en tirant les deux extrémités du conduit.
2. Vissez le conduit d'évacuation d'air (9) dans le connecteur du conduit d'évacuation d'air (10).
3. Raccordez le connecteur du conduit d'évacuation d'air (11) à l'appareil.

REMARQUES:

1. Gardez l'appareil à au moins 1 mètre de la télévision ou des radios pour éviter les interférences électromagnétiques.
2. N'exposez pas l'appareil à la lumière directe du soleil pour éviter la décoloration de la surface.
3. N'inclinez pas l'appareil à plus de 35° ou à l'envers pendant le transport. Si l'appareil a été retourné pendant le transport, posez-le correctement et attendez 2 à 4 heures avant de le démarrer.
4. Placez l'appareil sur une surface plane avec une inclinaison inférieure à 5°.
5. L'unité fonctionne plus efficacement dans certains emplacements de la pièce, sélectionnez le meilleur emplacement :
6. À côté d'une fenêtre, d'une porte ou d'une porte-fenêtre.
7. Maintenez la distance requise entre la sortie d'air de reprise et le mur ou d'autres obstacles d'au moins 60 cm.
8. Prolongez le conduit d'évacuation d'air (9) pour vous assurer que l'autre extrémité du tuyau d'air a un jeu entre la porte-fenêtre, la porte-fenêtre ou le trou dans le mur.
9. La sortie ou l'admission d'air ne peut pas être bloquée par une grille de protection ou par tout obstacle. Pour prolonger la durée de vie de l'unité, vidangez l'eau condensée de l'orifice de vidange du refroidisseur (8) avant de stocker l'unité à la fin de la saison.

CLIMATISEUR LOCAL - DESCRIPTION DE L'APPAREIL (photos A et B)

1. Panneau de commande

2. Sortie d'air froid 3. Récepteur de signal 4. Télécommande 5. Poignée de transport 6. Conduit d'échappement 7. Entrée de l'évaporateur 8. Orifice de vidange du refroidisseur 9. Conduit d'échappement d'air 10. Connecteur du conduit d'échappement d'air 11. Adaptateur d'échappement de fenêtre

PANNEAU DE COMMANDE (image C)

A. Bouton marche / arrêt B. Bouton de vitesse du ventilateur C. Bouton Mode D. Bouton Minuterie / Augmentation de la température E. Bouton de minuterie / température F. Lampe basse vitesse G. Lampe haute vitesse

I. Bouton de veille J. Mode automatique K. Mode de refroidissement L. Mode déshumidification M. Mode ventilateur N. Bouton de minuterie

TÉLÉCOMMANDE - image D

La télécommande transmet des signaux au système. Bouton «A» - l'appareil démarrera lorsqu'il est sous tension ou s'arrête lorsqu'il est en fonctionnement, si vous appuyez sur ce bouton. Bouton «C» - appuyez dessus pour sélectionner le mode de fonctionnement : «J», «K», «L» ou «M». Bouton «B» - appuyez dessus pour sélectionner la vitesse du ventilateur dans l'ordre. Bouton «D» / «E» - appuyez pour régler la température ambiante et la minuterie. Bouton «I» - appuyez pour régler ou annuler le mode veille. Bouton «N» - appuyez pour régler l'heure d'arrêt automatique et de mise en marche automatique.

FONCTIONNEMENT DU PANNEAU DE COMMANDE

AUTOMATIQUE / REFROIDISSEMENT / DÉSHUMIDIFICATION / VENTILATEUR

1. Allumez l'appareil. a) Connectez l'appareil. b) Appuyez sur le bouton «A», puis l'appareil émet un bip et s'allume. c) La diode LED affiche la température ambiante et commence à fonctionner en mode automatique.

2. Choisissez le mode de fonctionnement Appuyez sur la touche «C» pour sélectionner le mode de fonctionnement souhaité par séquence : Mode automatique «J» -> Mode refroidissement «K» -> Mode déshumidification «L» -> Mode ventilateur «M». 3. Ajustez la température La température peut être réglée dans une plage de 15°C à 31°C. Appuyez sur le bouton «D» ou «E» pour augmenter ou diminuer la température de 1°C en appuyant une fois. Le panneau LED de l'appareil affiche la température cible pendant 5 secondes, puis affiche la température ambiante. 4. Réglez la vitesse du ventilateur Appuyez sur le bouton «B» pour sélectionner une vitesse de ventilation souhaitée. Basse vitesse «F» -> Grande vitesse «G». 5. Puissance Lorsque vous appuyez à nouveau sur le bouton «A», l'appareil sonne «di» et cesse de fonctionner. 6. Appuyez sur ce bouton «I» pour entrer en mode veille de l'appareil.

1. Appuyez sur ce bouton «N» pour définir un arrêt programmé.

Chaque principe de fonctionnement de mode :

Mode «J» AUTOMATIQUE :

Une fois le fonctionnement «J» sélectionné, le capteur de température intérieure fonctionne automatiquement et sélectionne l'un des modes de fonctionnement ci-dessous :

• Lorsque la température ambiante ≥ 24°C, l'appareil sélectionne automatiquement le mode de refroidissement «K».

ou

• Lorsque la température ambiante est < 24°C, l'unité sélectionne automatiquement le mode de vitesse de ventilation élevée «M».

Mode DÉSHUMIDIFICATION "L" :

1. Le ventilateur centrifuge vers le haut fonctionnera à basse vitesse et la vitesse ne peut pas être ajustée.
2. Le compresseur s'arrête après 8 minutes de fonctionnement, puis redémarrera après 6 minutes.
3. L'appareil adopte un mode de déshumidification à température constante et le réglage de la température n'est pas efficace.

Mode REFROIDISSEMENT "K" :

1. Lorsque la température ambiante est supérieure à la température réglée sur le panneau de commande, le compresseur commence à fonctionner.
2. Lorsque la température ambiante est inférieure à la température réglée sur le panneau de commande, le compresseur s'arrête et le ventilateur supérieur fonctionne à la vitesse réglée d'origine.

Mode ventilateur "M" :

1. Le ventilateur centrifuge vers le haut fonctionne à la vitesse définie et le compresseur ne fonctionne pas.
2. L'ajustement de la température n'est pas efficace.

Fonctionnement de la minuterie "N" :

1. Appuyez sur le bouton « N » pour régler l'heure d'arrêt automatique pendant que l'unité fonctionne.
2. Appuyez sur le bouton « N » pour régler l'heure de mise en marche automatique lorsque l'appareil est prêt.
3. L'heure peut être réglée dans une plage de 24 heures en appuyant sur la touche ⟨D⟩ ou ⟨E⟩.

Fonctionnement en mode veille "I" :

1. Le mode veille fonctionne lorsque l'unité est en mode refroidissement "K".
2. Appuyez sur le bouton «I» en mode de refroidissement «K», puis l'unité fonctionnera en mode veille et le ventilateur centrifuge vers le haut tournera automatiquement à basse vitesse. La température réglée augmentera de 1 °C après une heure et de 2 °C après deux heures. Après, il arrête de fonctionner.

Remarque :

La carte de commande principale a une fonction de mémoire. Lorsque l'appareil est prêt à fonctionner mais en état d'arrêt, la carte de commande principale peut mémoriser l'initialisation du mode de fonctionnement. Lorsque vous allumez l'appareil, il fonctionnera selon le même mode de fonctionnement que la dernière fois, sans avoir besoin de réinitialiser le mode de fonctionnement. (Cette condition n'est pas disponible lorsque l'unité est en mode AUTOMATIQUE "J".)

TÉLÉCOMMANDE

1. Faites glisser le couvercle arrière pour l'ouvrir et retirez le film isolant des piles.
2. Insérez les piles dans la fente, en respectant les signes «+» et «-» de la télécommande.
3. En cas de non-utilisation prolongée, retirez les piles.
4. Pour éviter la pollution de l'environnement, retirez les piles usagées et éliminez-les de manière sûre et appropriée.

Pour faire fonctionner l'appareil, dirigez la télécommande (4) vers le récepteur de signal (3). La télécommande fera fonctionner l'appareil à une distance de 5 mètres en pointant vers le récepteur de signal de l'appareil.

DISPOSITIFS DE PROTECTION

Le dispositif de protection peut se déclencher et arrêter l'appareil dans les cas énumérés ci-dessous :

1. en mode refroidissement : la température de l'air intérieur est supérieure à 43 °C (109 °F)
2. en mode refroidissement : la température ambiante est inférieure à 15 °C (59 °F)
3. en mode déshumidification : la température ambiante est inférieure à 15 °C (59 °F). Si l'appareil fonctionne en mode refroidissement «K» ou sec «L» avec la porte ou la fenêtre ouverte pendant une longue période lorsque l'humidité relative est supérieure à 80 %, la rosée peut s'écouler de la sortie.

Le dispositif de protection fonctionnera dans les cas suivants :

1. Redémarrage de l'appareil immédiatement après l'arrêt du travail ou la modification du mode sélectionné pendant le travail, vous devez

attendre 3 minutes.

1. Si la fiche a été retirée, après le redémarrage, l'appareil revient au mode d'origine, TIMER ON et TIMER OFF - doivent être à nouveau réglés.

REMARQUE : il y a un recyclage de l'eau de condensation caché dans cet appareil. L'eau de condensation est en partie recyclée entre le condenseur et la plaque à eau. Lorsque le niveau d'eau monte au niveau supérieur, l'interrupteur à flotteur et l'indicateur de pleine eau (E4) s'allument pour rappeler l'eau de vidange. Veuillez couper l'alimentation électrique, déplacer l'appareil dans un endroit approprié, retirer le bouchon de vidange, vidanger complètement l'eau. Après la vidange, réinstallez le bouchon, sinon l'appareil pourrait fuir et rendre votre pièce humide. Un tuyau de vidange est ajouté au kit, avec un diamètre intérieur de 9 mm, un diamètre extérieur de 12 mm, matériau : PVC.

Dépannage

1) Problème : ne fonctionne pas.

Analyse : a) peut-être que le déclenchement du protecteur ou le fusible est grillé, veuillez attendre 3 minutes et recommencer, le dispositif de protection peut empêcher l'appareil de fonctionner. c) Peut-être que les piles de la télécommande sont épuisées. d) peut-être que la fiche n'est pas correctement branchée. 2) Problème : ne fonctionne que pendant une courte période

Analyse :

a) si la température de consigne est proche de la température ambiante, vous pouvez abaisser la température de consigne. b) peut-être que la sortie d'air est bloquée par un obstacle. Éloignez l'obstacle. 3) Problème : fonctionne mais ne refroidit pas

Analyse :

a) Peut-être que la porte ou la fenêtre est ouverte. b) peut-être à proximité il y a un autre appareil qui fonctionne à chaud comme un radiateur ou une lampe, etc. c) le filtre à air est sale, veuillez le nettoyer. d) la sortie ou l'admission d'air est bloquée. f) la température de consigne est trop élevée. 4) Problème : fuite d'eau pendant le déplacement.

Analyse :

a) vidangez le condensat avant de le déplacer. b) pour éviter les fuites d'eau, veuillez placer l'appareil sur un sol plat. 5) Problème : ne fonctionne pas et indicateur de plein d'eau "E4"

Analyse :

a) Retirez le bouchon en caoutchouc pour vidanger l'eau. b) S'il est souvent dans cet état, veuillez contacter le service technique qualifié.

Dépannage

6) Problème : l'appareil ne démarre pas.

Analyse :

a) Peut-être pas branché. Alors, branchez-le. b) Peut-être que la fiche ou la prise sont endommagées. Remplacez-les par le fournisseur de services. c) Peut-être fusible cassé. Remplacez le fusible par le fournisseur de services (spécification : 3,15A / 250VAC). 7) Problème : l'appareil s'arrête automatiquement.

Analyse :

a) Minuterie arrêt ou température de consigne atteinte. Redémarrez-le ou attendez la commutation automatique. 8) Problème : pas d'air froid en mode COOL "K".

Analyse :

a) La température ambiante est inférieure à la température réglée. C'est un phénomène normal, la machine commutera automatiquement lorsque la température ambiante sera supérieure à la température réglée. b) L'appareil entre en protection antigel. L'appareil commutera automatiquement une fois la protection antigel terminée. 9) Problème : la LED affiche le code d'erreur "E2"

Analyse :

a) La sonde de température ambiante tombe en panne ou est endommagée. Remplacez la sonde de température ambiante par le fournisseur de services. 10) Problème : la LED affiche le code d'erreur "E3"

Analyse :

a) Le capteur du tuyau d'huile de l'évaporateur tombe en panne ou est endommagé. Remplacez le capteur du tuyau du serpentin de l'évaporateur par le fournisseur de services. 11) Problème : la LED affiche le code d'erreur "E4" Analyse : a) Avertissement de plein d'eau. Videz l'eau.

NETTOYAGE ET ENTRETIEN

Maintenance de l'appareil

1. Éteignez d'abord l'appareil avant de le déconnecter de l'alimentation électrique.
2. Essuyez avec un chiffon doux et sec. Utilisez de l'eau tiède en dessous de 40°C pour nettoyer si l'appareil est très sale.
3. N'utilisez jamais de substance volatile telle que de l'essence ou de la poudre à polir pour nettoyer l'appareil.

Entretien du filtre à air

Il est nécessaire de nettoyer le filtre à air toutes les 2 semaines si l'appareil fonctionne dans un environnement extrêmement poussiéreux.

Nettoyez comme suit :

1. Arrêtez d'abord l'appareil, remontez le filtre à air (Image F).
2. Nettoyez et réinstallez le filtre à air.
3. Si la saleté est visible, lavez-la avec une solution de détergent dans de l'eau tiède. Après le nettoyage, séchez-le dans un endroit ombragé et frais, puis réinstallez-le.

Entretien après utilisation

1. Si l'appareil n'est pas utilisé pendant plus longtemps, assurez-vous de retirer le bouchon en caoutchouc de l'orifice de vidange du refroidisseur (8) afin de vidanger l'eau.
2. Faites fonctionner l'appareil avec le ventilateur seulement pendant une demi-journée pendant une journée ensoleillée pour sécher l'appareil à l'intérieur et éviter de moisir.
3. Arrêtez l'appareil et débranchez la fiche du cordon d'alimentation, puis retirez les piles de la télécommande et rangez l'appareil correctement.
4. Nettoyez le filtre à air et réinstallez-le.
5. Retirez les tuyaux à air et rangez-les correctement, et couvrez bien le trou.

DONNÉES TECHNIQUES :

Capacité de refroidissement en BTU : 5000 BTU / heure

Capacité de refroidissement en watts : 1500 W

Consommation d'énergie (refroidissement) : 575 W

Volume : ≤ 63 dB

Débit d'air : 220 m³ / h

Classe énergétique : A

Poids du réfrigérant R290 : max. 70 grammes

Capacité de déshumidification : 0,6 litre par heure

Attention, risque d'incendie.

NE PAS percer ou brûler.

Sachez que le réfrigérant peut ne pas contenir d'odeur.

La quantité maximale de charge de réfrigérant : 70 g.

Respect de l'environnement. Nous vous prions de bien vouloir trier les emballages en carton ainsi que les sachets plastiques (en polyéthylène). L'appareil usagé ne doit pas être jeté à la poubelle mais remis au point de collecte prévu à cet effet, car il contient des éléments pouvant être nocifs pour l'environnement. L'appareil électrique doit être remis de manière à limiter au maximum une éventuelle utilisation ultérieure. Si l'appareil contient des piles, il faut les retirer et les remettre à un autre point de collecte.

Ne pas jeter l'appareil dans une poubelle de déchets ménagers !!!

Consommation d'énergie (refroidissement) W : 575 W

Volume : <= 63 dB
