BEDIENUNGSANLEITUNG AD 7924 ADLER

3. Das Gerät darf nur an eine Netzsteckdose mit 220-240 V ~ 50 Hz angeschlossen

werden. Um die Betriebssicherheit zu erhöhen, sollten nicht mehrere elektrische Geräte gleichzeitig an einen Stromkreis angeschlossen werden.

2. Das Gerät ist nur für den Heimgebrauch bestimmt. Verwenden Sie es nicht für andere

Zwecke, die nicht für den vorgesehenen Zweck bestimmt sind. WICHTIGE SICHERHEITSHINWEISE SORGFÄLTIG DURCHLESEN UND FÜR DIE ZUKUNFT AUFBEWAHREN

4. Seien Sie äußerst vorsichtig, wenn Sie das Gerät in der Nähe von Kindern verwenden.

Erlauben Sie Kindern nicht, mit dem Gerät zu spielen. Erlauben Sie Kindern oder Personen, die mit dem Gerät nicht vertraut sind, nicht, es zu benutzen.

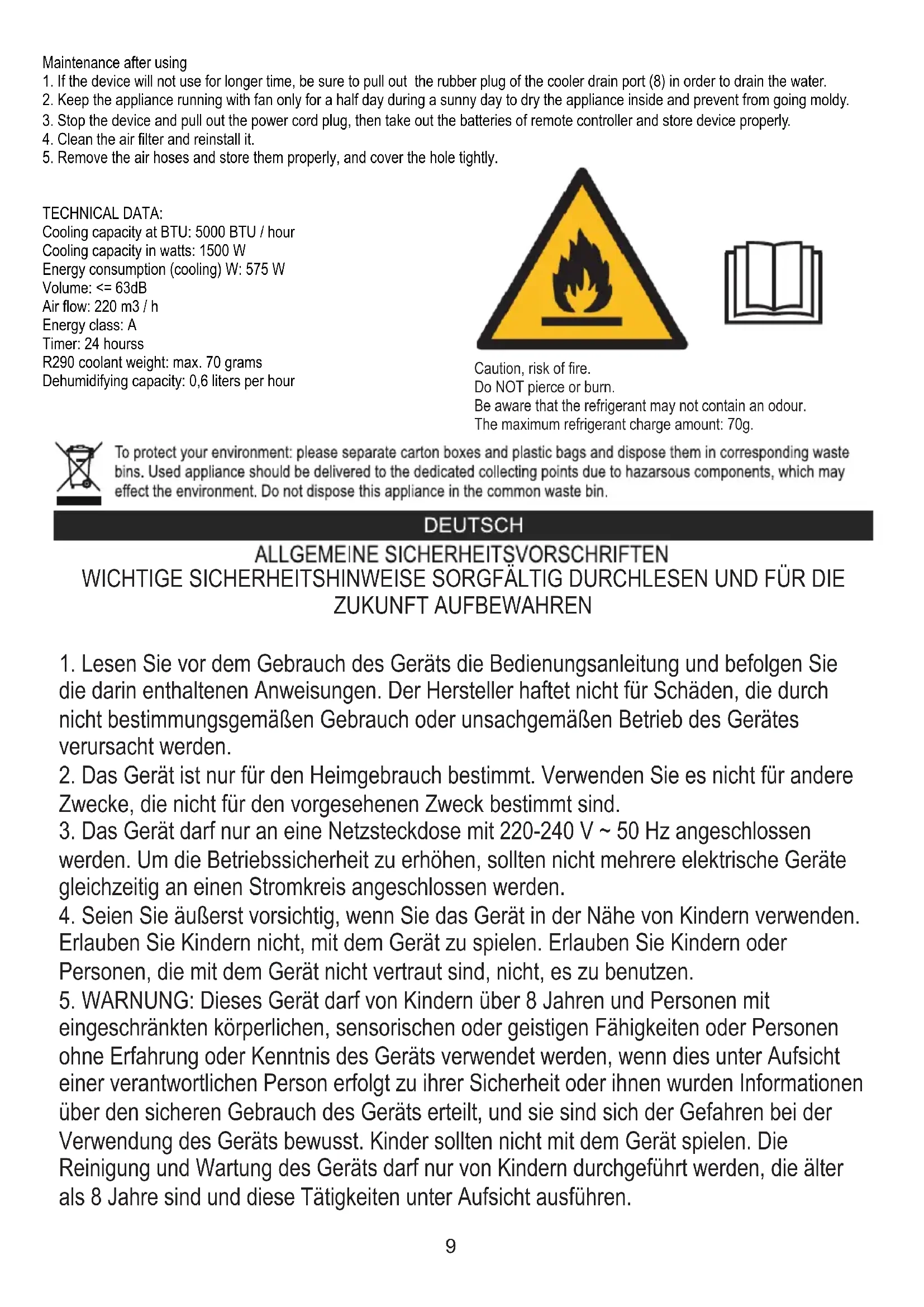

1. Lesen Sie vor dem Gebrauch des Geräts die Bedienungsanleitung und befolgen Sie

die darin enthaltenen Anweisungen. Der Hersteller haftet nicht für Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder unsachgemäßen Betrieb des Gerätes verursacht werden.

5. WARNUNG: Dieses Gerät darf von Kindern über 8 Jahren und Personen mit

eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder Personen ohne Erfahrung oder Kenntnis des Geräts verwendet werden, wenn dies unter Aufsicht einer verantwortlichen Person erfolgt zu ihrer Sicherheit oder ihnen wurden Informationen über den sicheren Gebrauch des Geräts erteilt, und sie sind sich der Gefahren bei der Verwendung des Geräts bewusst. Kinder sollten nicht mit dem Gerät spielen. Die Reinigung und Wartung des Geräts darf nur von Kindern durchgeführt werden, die älter als 8 Jahre sind und diese Tätigkeiten unter Aufsicht ausführen. Caution, risk of fire. Be aware that the refrigerant may not contain an odour. The maximum refrigerant charge amount: 70g. Do NOT pierce or burn.10 b) Entfernen Sie nicht den Erdungsstift. c) Verwenden Sie den Adapter nicht.

17. Um eine effektive Kühlung zu gewährleisten, sollte ein Abstand von mindestens 60 cm

zwischen den Seitenwänden des Geräts und der Wand oder den Möbeln oder Vorhängen eingehalten werden.

19. Beachten Sie die folgenden grundlegenden Vorsichtsmaßnahmen, um die Gefahr von

Bränden, Stromschlägen oder Verletzungen bei der Verwendung der Klimaanlage zu verringern:

18. Aufgrund der eingeschränkten Leistung des Geräts wird die Zieltemperatur

möglicherweise nicht erreicht, wenn der Unterschied zwischen der Zieltemperatur und der Umgebungstemperatur zu groß ist. a) An eine geerdete Steckdose mit 3 Stiften anschließen.

8. Überprüfen Sie regelmäßig den Zustand des Netzkabels. Wenn das Netzkabel beschädigt

ist, sollte es von einer Fachwerkstatt ausgetauscht werden, um Gefahren zu vermeiden.

7. Tauchen Sie das Kabel, den Stecker und das gesamte Gerät nicht in Wasser oder andere

Flüssigkeiten. Setzen Sie das Gerät keinen atmosphärischen Bedingungen aus (Regen, Sonne usw.) und verwenden Sie es nicht bei hoher Luftfeuchtigkeit (Badezimmer, feuchte Mobilheime).

9. Verwenden Sie das Gerät nicht mit einem beschädigten Netzkabel oder wenn es fallen

gelassen oder auf andere Weise beschädigt wurde oder wenn es nicht richtig funktioniert. Reparieren Sie das Gerät nicht selbst, da die Gefahr eines Stromschlags besteht. Bringen Sie das beschädigte Gerät zur Überprüfung oder Reparatur zu einem geeigneten Servicecenter. Alle Reparaturen dürfen nur von autorisierten Servicestellen durchgeführt werden. Durch unsachgemäße Reparaturen können ernsthafte Gefahren für den Benutzer entstehen.

11. Stellen Sie sicher, dass nichts den Lufteinlass und -auslass des Geräts blockiert

13. Um einen zusätzlichen Schutz zu gewährleisten, wird empfohlen, im Stromkreis einen

Fehlerstromschutzschalter (RCD) mit einem Bemessungsfehlerstrom von nicht mehr als 30 mA zu installieren. Bitten Sie einen Elektriker darum.

14. Reinigen Sie den Luftfilter regelmäßig. Die Häufigkeit der Reinigung hängt von der

12. Verwenden Sie das Gerät nur auf einer ebenen Fläche, damit kein Kondenswasser

15. Warten Sie nach dem Ausschalten des Geräts mindestens 5 Minuten, bevor Sie es

16. Verwenden Sie das Gerät nicht an sonnigen Orten. Wenn das Gerät überhitzt, schaltet

der Überhitzungsschutz das Gerät ein.

10. Stellen Sie das Gerät auf eine kühle, stabile Oberfläche, entfernt von heißen

Küchengeräten wie Elektroherd, Gasbrenner usw..

6. Ziehen Sie nach dem Gebrauch immer den Netzstecker, indem Sie die Steckdose mit der

Hand festhalten. NICHT am Netzkabel ziehen.11

1. Halten Sie das Gerät mindestens 1 Meter von Fernsehgeräten oder Radios entfernt, um elektromagnetische

Störungen zu vermeiden.

1. Ziehen Sie den Luftauslasskanal (9) heraus, indem Sie die beiden Enden des Kanals herausziehen.

- Neben einem Fenster, einer Tür oder einem französischen Fenster. d) Verwenden Sie kein Verlängerungskabel. BEMERKUNGEN:

4. Stellen Sie das Gerät auf eine ebene Fläche mit einer Neigung von weniger als 5 °.

5. Das Gerät arbeitet an bestimmten Standorten effizienter. Wählen Sie den besten Standort aus:

VOR DEM ERSTEN GEBRAUCH - (Bild E) - Der Luftauslass oder -einlass kann nicht durch ein Schutzgitter oder ein Hindernis blockiert werden.

21. Das Gerät sollte in einem Raum ohne ständig in Betrieb befindliche Zündquellen gelagert

werden, zum Beispiel: offenes Feuer, Gasgeräte oder elektrische Heizungen.

2. Schrauben Sie den Luftauslasskanal (9) in den Anschluss des Luftauslasskanals (10).

Um die Lebensdauer des Geräts zu verlängern, lassen Sie das Kondenswasser aus der Kühlerablassöffnung (8) ab, bevor Sie das Gerät am Ende der Saison einlagern.

3. Kippen Sie das Gerät während des Transports nicht mehr als 35 ° oder auf den Kopf. Wenn das Gerät während

des Transports umgedreht wurde, legen Sie es richtig ab und warten Sie 2-4 Stunden, bevor Sie es starten. LOKALE KLIMAANLAGE - GERÄTEBESCHREIBUNG (Bilder A und B) e) Trennen Sie die Klimaanlage vor Wartungsarbeiten vom Stromnetz. f) Verwenden Sie zwei oder mehr Personen, um die Klimaanlage zu bewegen und zu installieren.

20. Verwenden Sie keine anderen Mittel, die den Auftau- oder Reinigungsprozess

beschleunigen, als die vom Hersteller empfohlenen.

3. Den Stecker des Luftauslasskanals (11) an das Gerät anschließen.

2. Setzen Sie das Gerät nicht direktem Sonnenlicht aus, um ein Ausbleichen der Oberflächenfarbe zu vermeiden.

- Verlängern Sie den Luftauslasskanal (9), um sicherzustellen, dass am anderen Ende des Luftschlauchs ein Abstand zwischen der Fenstertür, dem französischen Fenster oder dem Wandloch vorhanden ist. - Halten Sie den erforderlichen Abstand vom Rückluftauslass zur Wand oder zu anderen Hindernissen mindestens 60 cm ein. Schließen Sie die Steckverbinder wie folgt an den Luftauslasskanal an:

1. Bedienfeld 2. Kaltluftaustritt

BEDIENFELD (Bild C) A. Netzschalter EIN / AUS B. Lüftergeschwindigkeitstaste C. Modustaste D. Timer / Temperatur-Auf-Taste J. Automatikmodus K. Kühlmodus

9. Luftauslasskanal 10. Anschluss des Luftauslasskanals

N. Timer-Taste G. Hochgeschwindigkeitslampe I. Schlaftaste

3. Signalempfänger 4. Fernbedienung

11. Fensterauspuffadapter

L. Entfeuchtungsmodus M. Lüftermodus E. Timer / Temperatur-Down-Taste F. Lampe mit niedriger Drehzahl

5. Transportgriff 6. Abluftkanal

7. Verdampfereinlass 8. Kühlerablassöffnung12

Taste "A" - Das Gerät wird gestartet, wenn es eingeschaltet ist, oder gestoppt, wenn es in Betrieb ist, wenn Sie diese Taste drücken. Taste "N" - Drücken Sie diese Taste, um die Zeit für das automatische Ausschalten und das automatische Einschalten einzustellen.

BETRIEB DES BEDIENFELDES

Die Fernbedienung sendet Signale an das System. Taste "C" - Drücken Sie diese Taste, um den Betriebsmodus auszuwählen: "J", "K", "L" oder "M". Taste "D" / "E" - Drücken Sie diese Taste, um die Raumtemperatur und den Timer einzustellen. FERNBEDIENUNG - Bild D. Taste "B" - Drücken Sie diese Taste, um die Lüftergeschwindigkeit nacheinander auszuwählen. Taste "I" - drücken, um den Schlafmodus einzustellen oder abzubrechen. Niedrige Geschwindigkeit "F" -> Hohe Geschwindigkeit G. Wenn Sie die Taste "A" erneut drücken, ertönt das Gerät "di" und funktioniert nicht mehr.

6. Drücken Sie diese Taste "I", um den Ruhemodus des Geräts aufzurufen.

7. Drücken Sie diese Taste "N", um eine zeitgesteuerte Abschaltung einzustellen.

Automatikmodus "J" -> Kühlmodus "K" -> Entfeuchtungsmodus "L" -> Lüftermodus "M.”

1. Schalten Sie das Gerät ein.

a) Schließen Sie das Gerät an.

b) Drücken Sie die Taste "A", dann piept das Gerät einmal und schaltet sich ein. Die Temperatur kann in einem Bereich von 15 bis 31 ° C eingestellt werden. Drücken Sie die Taste „D“ oder „E“, um die Temperatur durch einmaliges Drücken um 1 ° C zu erhöhen oder zu verringern. Das LED-Feld des Geräts zeigt 5 Sekunden lang die Zieltemperatur und dann die Raumtemperatur an. Funktionsweise jedes Modus: Sobald der Betrieb "J" ausgewählt ist, arbeitet der Innentemperatursensor automatisch und wählt einen der folgenden Betriebsmodi aus: oder - Wenn die Raumtemperatur ≥ 24 ° C ist, wählt das Gerät automatisch den Kühlmodus "K". 2.Wählen Sie die Betriebsart AUTOMATISCHER "J" -Modus: Drücken Sie die Taste "C", um die gewünschte Betriebsart nach Reihenfolge auszuwählen:

AUTOMATIK / KÜHLUNG / ENTFEUCHTUNG / LÜFTER

3. Temperatur einstellen

c) Die LED-Diode zeigt die Raumtemperatur an und beginnt im automatischen Modus zu arbeiten.

4. Passen Sie die Lüftergeschwindigkeit an

Drücken Sie die Taste "B", um die gewünschte Lüftergeschwindigkeit nach Reihenfolge auszuwählen:

3. Das Gerät verwendet den Entfeuchtungsmodus mit konstanter Temperatur, und die Einstellung der Temperatur

Entfeuchtungsmodus "L": - Bei Raumtemperatur ＜ 24 select wählt das Gerät automatisch den Modus für hohe Lüftergeschwindigkeit "M. ..".

1. Der Radialventilator läuft mit niedriger Drehzahl und die Drehzahl kann nicht eingestellt werden.

2. Der Kompressor stoppt nach 8 Minuten und nach 6 Minuten wieder.13

1. Der Radialventilator läuft mit eingestellter Drehzahl und der Kompressor läuft nicht. .

1. Drücken Sie die Taste „N“, um die automatische Ausschaltzeit bei laufendem Gerät einzustellen.

3. Die Zeit kann in einem Bereich von 1 Stunde bis 24 Stunden durch Drücken der Taste "D" （+） oder "E" （-）

1. Wenn die Raumtemperatur höher als die am Bedienfeld eingestellte Temperatur ist, beginnt der Kompressor zu

laufen. KÜHLEN "K" -Modus:

1. Der Schlafmodus funktioniert, wenn sich das Gerät im Kühlmodus "K" befindet.

2. Die Einstellung der Temperatur ist nicht wirksam.

2. Drücken Sie die Taste "I" im Kühlmodus "K", dann arbeitet das Gerät im Schlafmodus und der Aufwärts-

Radialventilator dreht sich automatisch auf niedrige Geschwindigkeit. Die eingestellte Temperatur steigt nach einer Stunde um 1 ° C und nach zwei Stunden um 2 ° C. Nach sechs Stunden hört das Gerät auf zu laufen. Beachten: Timer-Betrieb "N": FERNBEDIENUNG Die Hauptsteuerkarte verfügt über eine Speicherfunktion. Wenn das Gerät betriebsbereit ist, sich jedoch im Stoppstatus befindet, kann sich die Hauptsteuerkarte die Initialisierung des Arbeitsmodus merken. Wenn Sie das Gerät einschalten, funktioniert es genauso wie beim letzten Mal, ohne dass der Arbeitsmodus erneut zurückgesetzt werden muss. (Diese Bedingung ist nicht verfügbar, wenn sich das Gerät im AUTOMATIK-Modus "J" befindet.)

1. Schieben Sie die hintere Abdeckung zum Öffnen und entfernen Sie die Isolierfolie von den Batterien.

2. Wenn die Raumtemperatur unter der am Bedienfeld eingestellten Temperatur liegt, arbeiten der

Kompressorstopp und der obere Lüfter mit der ursprünglich eingestellten Drehzahl.

2. Legen Sie die Batterien in den Steckplatz ein und müssen den Zeichen "+" und "-" auf der Fernbedienung

entsprechen. Schlafmodus "I" Betrieb:

3. Nehmen Sie die Batterien für längere Zeit nicht heraus.

4. Um Umweltverschmutzung zu vermeiden, nehmen Sie die gebrauchten Batterien heraus und entsorgen Sie sie

sicher und ordnungsgemäß.

2. Drücken Sie die Taste „N“, um die automatische Einschaltzeit einzustellen, während das Gerät bereit ist.

3. im Entfeuchtungsmodus: Die Raumtemperatur liegt unter 15 ° C (59 ° F).

Wenn das Gerät bei geöffneter Tür oder geöffnetem Fenster für längere Zeit im Kühl- „K“ - oder trockenen „L“ - Modus läuft und die relative Luftfeuchtigkeit über 80% liegt, kann Tau aus dem Auslass tropfen.

1. im Kühlmodus: Die Raumlufttemperatur liegt über 43 ° C (109 ° F)

Richten Sie zum Bedienen des Geräts die Fernbedienung (4) auf den Signalempfänger (3). Die Fernbedienung bedient das Gerät in einer Entfernung von 5 Metern, wenn sie auf den Signalempfänger des Geräts zeigt. Die Schutzeinrichtung funktioniert in folgenden Fällen:

1. Starten Sie das Gerät sofort nach Beendigung der Arbeit neu oder ändern Sie den ausgewählten Modus

während der Arbeit. Sie müssen 3 Minuten warten.

2. im Kühlmodus: Raumtemperatur liegt unter 15 ° C (59 ° F)

2. Wenn der Stecker entfernt wurde, kehrt das Gerät nach dem Neustart in den ursprünglichen Modus zurück.

Die Schutzeinrichtung kann in den unten aufgeführten Fällen auslösen und das Gerät anhalten: SCHUTZGERÄTE14 b) Möglicherweise ist der Luftauslass durch ein Hindernis blockiert. Nimm das Hindernis weg. c) Der Luftfilter ist verschmutzt. Bitte reinigen Się ihn. d) Möglicherweise ist der Stecker nicht richtig eingesteckt. d) Luftauslass oder Einlass blockiert. Analyse: Analyse:

3) Problem: Funktioniert, kühlt aber nicht

f) Die eingestellte Temperatur ist zu hoch.

1) Problem: Nicht arbeiten.

c) Möglicherweise sind die Batterien in der Fernbedienung leer. TIMER EIN und TIMER AUS - müssen erneut eingestellt werden. a) Möglicherweise ist die Schutzauslösung oder Sicherung durchgebrannt. Warten Sie 3 Minuten und starten Sie erneut. Das Schutzgerät verhindert möglicherweise, dass das Gerät funktioniert. Fehlerbehebung Analyse: a) Wenn die eingestellte Temperatur nahe an der Raumtemperatur liegt, können Sie die eingestellte Temperatur senken. b) Möglicherweise befindet sich in unmittelbarer Nähe ein anderes Gerät, das wie ein Heizgerät oder eine Lampe usw. wärmebehandelt wird.

2) Problem: Funktioniert nur für kurze Zeit

a) Vielleicht sind Tür oder Fenster offen. BEMERKUNG: In diesem Gerät ist Kondenswasserrecycling verborgen. Das Kondenswasser wird teilweise zwischen dem Kondensator und der Wasserplatte recycelt. Wenn der Wasserstand auf den oberen Stand ansteigt, leuchten der Schwimmerschalter und die Wasserfüllanzeige (E4), um an das abfließende Wasser zu erinnern. Bitte unterbrechen Sie die Stromversorgung, stellen Sie das Gerät an einen geeigneten Ort, entfernen Sie die Ablassschraube und lassen Sie das Wasser vollständig ab. Installieren Sie nach dem Ablassen den Stecker wieder, da sonst das Gerät auslaufen und Ihr Zimmer nass werden kann.Abflussrohr wird dem Bausatz hinzugefügt, mit Innendurchmesser 9 mm, Außendurchmesser 12 mm, Material: PVC. Analyse:

4) Problem: Wasserleck während der Bewegung.

b) Um ein Austreten von Wasser zu vermeiden, stellen Sie das Gerät bitte auf ebenen Boden.

6) Problem: Gerät startet nicht.

a) Raumtemperatur ist niedriger als eingestellte Temperatur. Es ist ein normales Phänomen, dass die Maschine automatisch umschaltet, während die Raumtemperatur höher als die eingestellte Temperatur ist. Analyse: Fehlerbehebung a) Lassen Sie das Kondensat ab, bevor Sie sich bewegen. c) möglicherweise Sicherung defekt. Ersetzen Sie die Sicherung durch den Dienstanbieter (Spezifikation: 3,15 A / 250 VAC).

7) Problem: Gerät stoppt automatisch.

a) möglicherweise nicht eingesteckt. Also, steck es ein. a) Ziehen Sie den Gummistopfen heraus, um das Wasser abzulassen. Analyse: Analyse:

5) Problem: Nicht arbeiten und Vollwasseranzeige "E4"

b) möglicherweise Schäden an Steckern oder Steckdosen. Durch Dienstanbieter ersetzen.

8) Problem: Keine kalte Luft im COOL "K" -Modus.

a) Timing abschalten oder eingestellte Temperatur erreicht. Starten Sie es neu oder warten Sie auf die automatische Umschaltung. b) Wenn es sich häufig in diesem Zustand befindet, wenden Sie sich bitte an einen qualifizierten Servicetechniker. Analyse:15 b) Gerät tritt in Frostschutz ein. Das Gerät schaltet automatisch um, nachdem der Frostschutz beendet ist.

9) Problem: LED zeigt Fehlercode "E2" an

Der Luftfilter muss alle 2 Wochen gereinigt werden, wenn das Gerät in einer extrem staubigen Umgebung betrieben wird. Reinigen Sie wie folgt: Energieverbrauch (Kühlung) W: 575 W.

1. Stoppen Sie zuerst das Gerät und drücken Sie den Luftfilter nach oben (Bild F).

Volumen: <= 63 dB Analyse: a) Der Verdampferölleitungssensor fällt aus oder ist beschädigt. Ersetzen Sie den Verdampferwendelrohrsensor durch den Dienstanbieter. Analyse:

11) Problem: LED zeigt Fehlercode "E4" an

2. Mit einem weichen und trockenen Tuch abwischen. Verwenden Sie zum Reinigen lauwarmes Wasser unter 40

° C, wenn das Gerät stark verschmutzt ist. a) Raumtemperatursensor fällt aus oder beschädigt. Ersetzen Sie den Raumtemperatursensor durch den Dienstanbieter.

2. Reinigen Sie den Luftfilter und setzen Sie ihn wieder ein.

10) Problem: LED zeigt Fehlercode "E3" an

3. Wenn der Schmutz auffällt, waschen Sie ihn mit einer Reinigungslösung in lauwarmem Wasser. Trocknen Sie

es nach der Reinigung an einem schattigen und kühlen Ort und installieren Sie es erneut. Wartung nach Gebrauch

2. Lassen Sie das Gerät an einem sonnigen Tag nur einen halben Tag mit Lüfter laufen, um das Gerät im Inneren

zu trocknen und Schimmelbildung zu vermeiden.

4. Reinigen Sie den Luftfilter und setzen Sie ihn wieder ein.

a) Warnung vor vollem Wasser. Lassen Sie das Wasser ab. Analyse:

REINIGUNG UND INSTANDHALTUNG

1. Schalten Sie das Gerät zuerst aus, bevor Sie die Stromversorgung trennen.

3. Verwenden Sie zum Reinigen des Geräts niemals flüchtige Substanzen wie Benzin oder Polierpulver.

Wartung des Luftfilters

1. Wenn das Gerät längere Zeit nicht verwendet wird, ziehen Sie unbedingt den Gummistopfen der

Kühlerablassöffnung (8) heraus, um das Wasser abzulassen.

5. Entfernen Sie die Luftschläuche, lagern Sie sie ordnungsgemäß und decken Sie das Loch fest ab.

TECHNISCHE DATEN: Kühlleistung bei BTU: 5000 BTU / Stunde Kühlleistung in Watt: 1500 W.

3. Stoppen Sie das Gerät und ziehen Sie den Netzstecker, ziehen Sie die Batterien der Fernbedienung heraus

und lagern Sie das Gerät ordnungsgemäß. Energieklasse: A. Timer: 24 Stunden R290 Kühlmittelgewicht: max. 70 Gramm Entfeuchtungskapazität: 0,6 Liter pro Stunde Luftstrom: 220 m3 / h Den Pappkarton im Altpapier entsorgen. Polyäthylenbeutel (PE) in dem Behälter für Kunststoff entsorgen. Das abgenutzte Gerät zum Recycling zu einer offiziellen Sammelstelle bringen, da es gefährliche Substanzen enthält, die die Umwelt gefährden können. Das Gerät sollte in einer Form abgegeben werden, die eine weitere Nutzung unmöglich macht. Wenn es Batterien enthält, sollten diese rausgenommen und separat an einer Sammelstelle abgegeben werden. Das Gerät darf nicht in den Hausmüll rausgeworfen werden!! Vorsicht, Brandgefahr. NICHT durchstechen oder verbrennen. Beachten Sie, dass das Kältemittel möglicherweise keinen Geruch enthält. Die maximale Kältemittelfüllmenge: 70 g.16
