Typ produktu	Mobilny klimatyzator przenośny
Marka	Adler
Model	AD 7924
Zasilanie elektryczne	220-240 V ~ 50 Hz
Wydajność chłodzenia	5000 BTU/h (1500 W)
Pobór mocy (chłodzenie)	575 W
Przepływ powietrza	220 m³/h
Wydajność osuszania	0,6 L/h
Czynnik chłodniczy	R290 (70 g)
Poziom hałasu	≤ 63 dB
Klasa energetyczna	A
Tryby pracy	Automatyczny, Chłodzenie, Osuszanie, Wentylator
Timer	24 h
Pilot zdalnego sterowania	Tak
Filtr powietrza	Zmywalny
Konserwacja filtra	Co 2 tygodnie
Minimalna odległość od ściany	60 cm
Gniazdo elektryczne	3-pin z uziemieniem
Urządzenia zabezpieczające	Zabezpieczenie przed zamarzaniem, przegrzaniem, wskaźnik pełnego zbiornika wody (E4)
Odprowadzanie skroplin	Korek spustowy
Tryb uśpienia	Tak
Kody błędów	E2 (czujnik temperatury), E3 (czujnik parownika), E4 (pełny zbiornik wody)

Często zadawane pytania - AD 7924 ADLER

Jak zainstalować przewód odprowadzania powietrza ?

Rozciągnij przewód odprowadzania powietrza (9) ciągnąc za oba końce, wkręć go w złącze (10), a następnie podłącz złącze (11) do urządzenia. Upewnij się, że drugi koniec węża jest odsłonięty (okno, drzwi lub otwór w ścianie).

Co zrobić, gdy pojawi się kod błędu E4 ?

Kod E4 oznacza ostrzeżenie o pełnym zbiorniku wody. Wyłącz urządzenie, odłącz je od zasilania, wyjmij korek spustowy (8), aby spuścić wodę skroplinową, a następnie włóż korek z powrotem.

Jak wyczyścić filtr powietrza ?

Wyłącz i odłącz urządzenie. Wyjmij filtr powietrza (patrz rysunek F). Wyczyść go odkurzaczem lub umyj w letniej wodzie (max 40°C) z łagodnym detergentem. Wysusz go w cieniu przed ponownym zamontowaniem. Wykonuj tę czynność co 2 tygodnie w zapylonym środowisku.

Czy mogę użyć przedłużacza elektrycznego ?

Nie. Instrukcja odradza używania przedłużacza. Podłącz urządzenie bezpośrednio do gniazdka sieciowego 220-240 V ~ 50 Hz z uziemieniem.

Jaka jest minimalna odległość od ściany ?

Aby zapewnić skuteczne chłodzenie, zachowaj minimalną odległość 60 cm między bocznymi ściankami urządzenia a ścianą, meblem lub zasłonami.

Jak ustawić timer ?

Podczas pracy naciśnij przycisk «N», aby ustawić automatyczne wyłączenie. Gdy urządzenie jest w trybie gotowości, naciśnij «N», aby ustawić automatyczne włączenie. Użyj przycisków «D» lub «E», aby dostosować czas od 1 do 24 godzin.

Co zrobić, jeśli urządzenie nie chłodzi ?

Sprawdź, czy drzwi lub okno są zamknięte, czy żadna przeszkoda nie blokuje wylotu powietrza, czy filtr powietrza jest czysty, oraz czy temperatura zadana jest niższa od temperatury otoczenia. Usuń źródła ciepła (grzejnik, lampa) znajdujące się w pobliżu.

Jak spuścić wodę skroplinową ?

Przed przeniesieniem urządzenia lub na koniec sezonu odłącz je od zasilania, umieść pojemnik pod otworem spustowym (8), wyjmij gumowy korek i pozwól wodzie całkowicie spłynąć. Po spuszczeniu wody włóż korek z powrotem.

Czy baterie do pilota są dołączone ?

Tak, pilot jest dostarczany z zainstalowanymi bateriami, ale włożono folię izolacyjną, aby zapobiec rozładowaniu. Przesuń tylną pokrywę, wyjmij folię, a następnie zamknij.

Czy mogę używać urządzenia w trybie wentylatora bez chłodzenia ?

Tak, wybierz tryb «M» (Wentylator) na panelu sterowania lub pilocie. W tym trybie sprężarka nie działa i można regulować prędkość wentylatora. Ustawienie temperatury nie ma wpływu.

INSTRUKCJA OBSŁUGI AD 7924 ADLER

Analiza: a) opozorilo za polno vodo. Ocedite vodo.

ČIŠČENJE IN VZDRŽEVANJE

Vzdrževanje naprav

Režim ventilatorja „M.”

1) Težave: Ne deluje.

Analiza:

Režim ventilatorja „M.”

1. Odstredni ventilator deluje pri nastavljeni hitrosti, kompresor pa ne deluje.
2. Nastavitev temperature ni učinkovita.

Delovanje časovnika „N“

1) Težave: Ne deluje.

Analiza:

3) Težave: Deluje, vendar ne hladi. Analiza:

a) morda so odprta vrata ali okno.

6) Težava: Naprava se ne zažene. Analiza:

a) możliwe, że nie jest podłączone. Podłącz je.

c) możliwe, że przepalił się bezpiecznik. Wymień bezpiecznik u dostawcy usług (specyfikacja: 3,15 A / 250 VAC).

7) Problem: Urządzenie zatrzymuje się automatycznie. Analiza:

8) Problem: W trybie COOL „K” nie ma zimnego powietrza. Analiza:

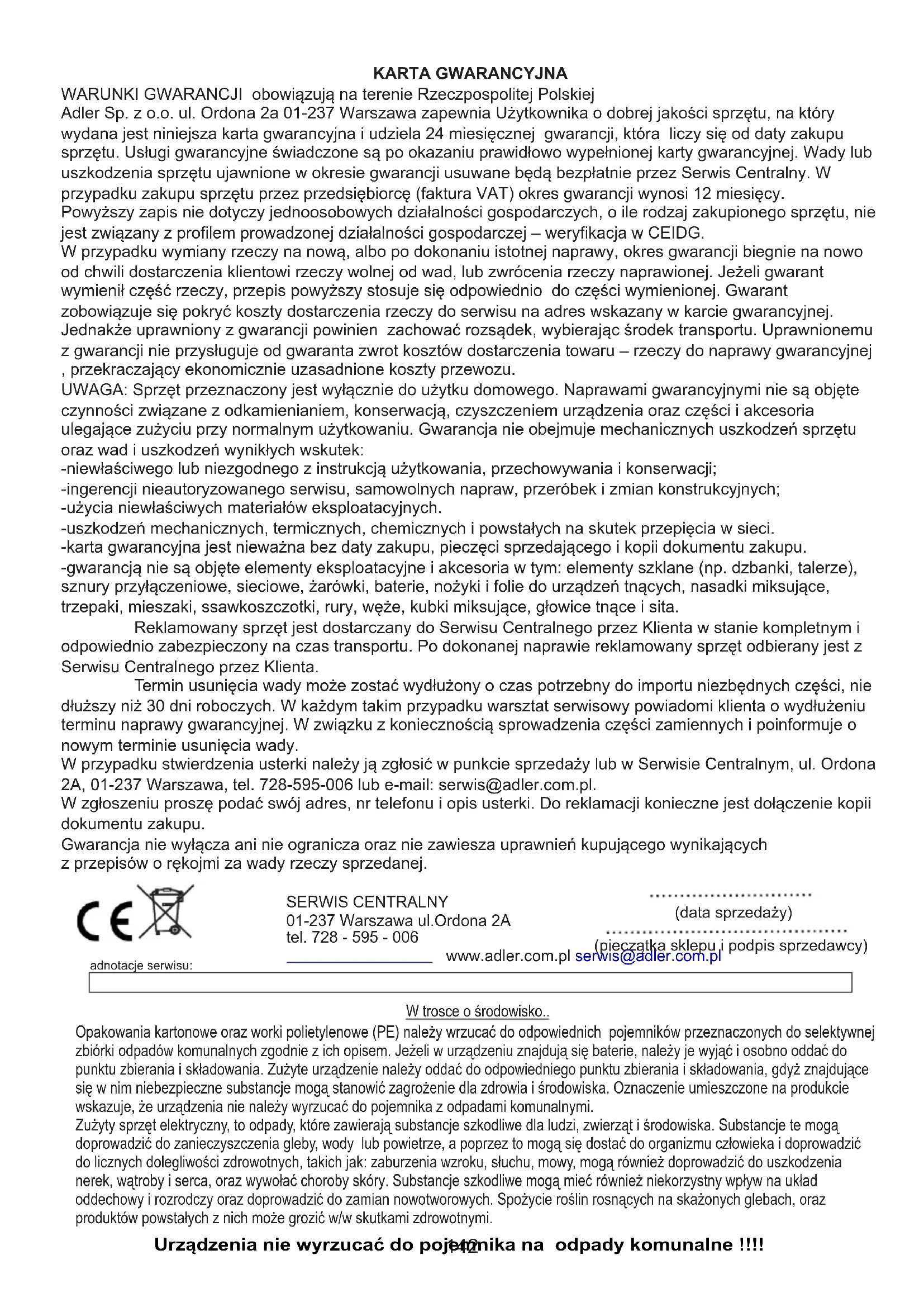

WARUNKI GWARANCJI obowiązują na terenie Rzeczypospolitej Polskiej

Adler Sp. z o.o. ul. Ordona 2a 01-237 Warszawa zapewnia Użytkownika o dobrej jakości sprzętu, na który wydana jest niniejsza karta gwarancyjna i udziela 24 miesięcznej gwarancji, która liczy się od daty zakupu sprzętu. Usługi gwarancyjne świadczone są po okazaniu prawidłowo wypełnionej karty gwarancyjnej. Wady lub uszkodzenia sprzętu ujawnione w okresie gwarancji usuwane będą bezpłatnie przez Serwis Centralny. W przypadku zakupu sprzętu przez przedsiębiorcę (faktura VAT) okres gwarancji wynosi 12 miesięcy.

Powyższy zapis nie dotyczy jednoosobowych działalności gospodarczych, o ile rodzaj zakupionego sprzętu nie jest związany z profilem prowadzonej działalności gospodarczej - weryfikacja w CEIDG.

W przypadku wymiany rzeczy na nową, albo po dokonaniu istotnej naprawy, okres gwarancji biegnie na nowo od chwili dostarczenia klientowi rzeczy wolnej od wad, lub zwrócenia rzeczy naprawionej. Jeżeli gwarant wymienił część rzeczy, przepis powyższy stosuje się odpowiednio do części wymienionej. Gwarant zobowiązuje się pokryć koszty dostarczenia rzeczy do serwisu na adres wskazany w karcie gwarancyjnej.

Jednakże uprawniony z gwarancji powinien zachować rozsądek, wybierając środek transportu. Uprawnionemu z gwarancji nie przysługuje od gwaranta zwrot kosztów dostarczenia towaru - rzeczy do naprawy gwarancyjnej, przekraczający ekonomicznie uzasadnione koszty przywozu.

UWAGA: Sprzęt przeznaczony jest wyłącznie do użytku domowego. Naprawami gwarancyjnymi nie są objęte czynności związane z odkamienianiem, konserwacją, czyszczeniem urządzenia oraz części i akcesoria ulegające zużyciu przy normalnym użytkowaniu. Gwarancja nie obejmuje mechanicznych uszkodzeń sprzętu oraz wad i uszkodzeń powstałych wskutek:

- niewłaściwego lub niezgodnego z instrukcją użytkowania, przechowywania i konserwacji;

- ingerencji nieautoryzowanego serwisu, samowolnych napraw, przeróbek i zmian konstrukcyjnych;

- użycia niewłaściwych materiałów eksploatacyjnych.

- uszkodzeń mechanicznych, termicznych, chemicznych i powstałych na skutek przepięcia w sieci.

- karta gwarancyjna jest nieważna bez daty zakupu, pieczęci sprzedającego i kopii dokumentu zakupu.

- gwarancją nie są objęte elementy eksploatacyjne i akcesoria, w tym: elementy szklane (np. dzbanki, talerze), sznury przyłączeniowe, sieciowe, żarówki, baterie, nożyki i folie do urządzeń tnących, nasadki miksujące, trzepaczki, mieszaki, ssawki-szczotki, rury, węże, kubki miksujące, głowice tnące i sita.

Reklamowany sprzęt jest dostarczany do Serwisu Centralnego przez Klienta w stanie kompletnym i odpowiednio zabezpieczony na czas transportu. Po dokonanej naprawie reklamowany sprzęt odbierany jest z Serwisu Centralnego przez Klienta.

Termin usunięcia wady może zostać wydłużony o czas potrzebny do importu niezbędnych części, nie dłuższy niż 30 dni roboczych. W każdym takim przypadku warsztat serwisowy powiadomi klienta o wydłużeniu terminu naprawy gwarancyjnej w związku z koniecznością sprowadzenia części zamiennych i poinformuje o nowym terminie usunięcia wady.

W przypadku stwierdzenia usterki należy ją zgłosić w punkcie sprzedaży lub w Serwisie Centralnym, ul. Ordona 2A, 01-237 Warszawa, tel. [phone] lub e-mail: [e-mail].

W zgłoszeniu proszę podać swój adres, nr telefonu i opis usterki. Do reklamacji konieczne jest dołączenie kopii dokumentu zakupu.

Gwarancja nie wyłącza ani nie ogranicza oraz nie zawiesza uprawnień kupującego wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

adnotacje serwisu:

SERWIS CENTRALNY

01-237 Warszawa ul. Ordona 2A

tel. [phone]

(data sprzedaży)

(pieczątka, sklep, podpis sprzedawcy)

www.adler.com.pl [e-mail]

W trosce o środowisko...

Opakowania kartonowe oraz worki polietylenowe (PE) należy wrzucać do odpowiednich pojemników przeznaczonych do selektywnej zbiórki odpadów komunalnych zgodnie z ich opisem. Jeżeli w urządzeniu znajdują się baterie, należy je wyjąć i osobno oddać do punktu zbierania i składowania. Zużyte urządzenia należy oddać do odpowiedniego punktu zbierania i składowania, gdyż znajdujące się w nim niebezpieczne substancje mogą stanowić zagrożenie dla zdrowia i środowiska. Oznaczenia umieszczone na produktach wskazują, że urządzenia nie należy wyrzucać do pojemnika z odpadami komunalnymi.

Zużyty sprzęt elektryczny to odpady, które zawierają substancje szkodliwe dla ludzi, zwierząt i środowiska. Substancje te mogą doprowadzić do zanieczyszczenia gleby, wody lub powietrza, a przez to mogą się dostać do organizmu człowieka i doprowadzić do licznych dolegliwości zdrowotnych, takich jak: zaburzenia wzroku, słuchu, mowy, mogą również doprowadzić do uszkodzenia nerek, wątroby i serca oraz wywołać choroby skóry. Substancje szkodliwe mogą mieć również niekorzystny wpływ na układ oddechowy i rozrodczy oraz doprowadzić do zmian nowotworowych. Spożycie roślin rosnących na skażonych glebach oraz produktów powstałych z nich może grozić w/w skutkami zdrowotnymi.

Urządzenia nie wyrzucać do pojemnika na odpady komunalne !!!

POLSKI

OGÓLNE WARUNKI BEZPIECZEŃSTWA

WAŻNE INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA UŻYTKOWANIA PRZECZYTAJ UWAŻNIE I ZACHOWAJ NA PRZYSZŁOŚĆ

1. Przed rozpoczęciem użytkowania urządzenia należy przeczytać instrukcję obsługi i postępować według wskazówek w niej zawartych. Producent nie odpowiada za szkody spowodowane użytkowaniem urządzenia niezgodnie z jego przeznaczeniem lub niewłaściwą jego obsługą.
2. Urządzenie służy wyłącznie do użytku domowego. Nie używać do innych celów, niezgodnych z jego przeznaczeniem.
3. Urządzenie należy podłączyć wyłącznie do gniazdka prądu przemiennego z uziemieniem 220-240V~50Hz. W celu zwiększenia bezpieczeństwa użytkowania do jednego obwodu prądu nie należy równocześnie włączać wielu urządzeń elektrycznych.
4. Należy zachować szczególną ostrożność podczas korzystania z urządzenia, gdy w pobliżu przebywają dzieci. Nie należy dopuszczać dzieci do zabawy urządzeniem, nie pozwalać dzieciom ani osobom nie zaznajomionym z urządzeniem na jego użytkowanie.
5. OSTRZEŻENIE: Niniejszy sprzęt może być użytkowany przez dzieci powyżej 8 roku życia oraz osoby o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, lub osoby niemające doświadczenia lub znajomości sprzętu, jeśli odbywa się to pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo lub zostały im udzielone wskazówki na temat bezpiecznego użytkowania urządzenia i są świadome niebezpieczeństwa związanego z jego użytkowaniem. Dzieci nie powinny bawić się sprzętem. Czyszczenie i konserwacja urządzenia nie powinna być wykonywana przez dzieci, chyba że są powyżej 8 roku życia, a czynności te są wykonywane pod nadzorem.
6. Zawsze po zakończeniu używania wyjmij wtyczkę z gniazda zasilającego, przytrzymując gniazdko ręką. NIE ciągnąć za sznur sieciowy.
7. Nie zanurzać kabla, wtyczki oraz całego urządzenia w wodzie lub innej cieczy. Nie wystawiać urządzenia na działanie warunków atmosferycznych (deszczu, słońca, etc.) ani nie używać w warunkach podwyższonej wilgotności (łazienki, wilgotne domki kempingowe).
8. Okresowo sprawdzaj stan przewodu zasilającego. Jeżeli przewód zasilający jest uszkodzony, to powinien on być wymieniony przez specjalistyczny zakład naprawczy w celu uniknięcia zagrożenia.
9. Nie używaj urządzenia z uszkodzonym przewodem zasilającym, jeśli zostało upuszczone lub uszkodzone w jakikolwiek inny sposób lub nieprawidłowo pracuje. Nie naprawiaj urządzenia samodzielnie, gdyż grozi to porażeniem. Uszkodzone urządzenia oddaj do właściwego punktu serwisowego w celu sprawdzenia lub dokonania naprawy. Wszelkich napraw mogą dokonywać wyłącznie uprawnione punkty serwisowe. Nieprawidłowo wykonana naprawa może spowodować poważne zagrożenie dla użytkownika.
10. Należy stawiać urządzenie na chłodnej, stabilnej, równej powierzchni, z dala od nagrzewających się urządzeń kuchennych, takich jak: kuchenka elektryczna, palnik gazowy itp.
11. Upewnij się, że nic nie blokuje wlotu i wylotu powietrza do urządzenia.
12. Używaj urządzenia tylko na równej, poziomej powierzchni, aby zapobiec wylaniu się skroplonej wody.
13. Dla zapewnienia dodatkowej ochrony wskazane jest zainstalowanie w obwodzie elektrycznym urządzenia różnicowoprądowego (RCD) o znamionowym prądzie różnicowym nieprzekraczającym 30 mA. W tym zakresie należy zwrócić się do specjalisty elektryka.
14. Czyść regularnie filtr powietrza. Częstotliwość czyszczenia zależna jest od czystości powietrza.
15. Po wyłączeniu urządzenia odczekaj co najmniej 5 minut przed ponownym włączeniem.
16. Nie używaj urządzenia w nasłonecznionych miejscach. Kiedy urządzenie przegrzeje się, zabezpieczenia przed przegrzaniem wyłączą urządzenie.
17. Dla zapewnienia efektywnego chłodzenia należy zachować odstęp co najmniej 60 cm między ściankami bocznymi urządzenia a ścianą, meblami lub zasłonami.
18. Ze względu na ograniczoną wydajność urządzenia, przy zbyt dużej różnicy między temperaturą docelową a temperaturą otoczenia, temperatura docelowa może nie zostać osiągnięta.
19. W celu zmniejszenia ryzyka pożaru, porażenia prądem lub obrażeń podczas korzystania z klimatyzatora, należy przestrzegać następujących podstawowych środków ostrożności: a) Podłącz do uziemionego gniazdka z 3 bolcami. b) Nie usuwaj bolca uziemienia. c) Nie używaj adapterów. d) Nie używaj przedłużacza. e) Odłącz klimatyzator przed serwisowaniem. f) Użyj dwóch lub więcej osób, aby przenieść lub zainstalować klimatyzator.
20. Nie używaj środków przyspieszających proces rozmrażania lub czyszczenia innych niż zalecane przez producenta.
21. Urządzenie należy przechowywać w pomieszczeniu bez stale działających źródeł zapłonu, na przykład: otwartego ognia, urządzeń gazowych lub grzejników elektrycznych.

PRZED PIERWSZYM UŻYCIEM (zdjęcie E)

Podłącz złącza do kanału wywiewnego w następujący sposób:

1. Rozciągnij rurę wylotową powietrza (9), wyciągając jej dwa końce.
2. Przykręć rurę wylotową powietrza (9) do złącza kanału wylotowego powietrza (10).
3. Podłącz złącze kanału wylotowego powietrza (11) do urządzenia.

UWAGI:

1. Ustaw urządzenie w odległości co najmniej 1 metra od telewizora lub radia, aby uniknąć zakłóceń elektromagnetycznych.
2. Nie wystawiaj urządzenia na bezpośrednie działanie promieni słonecznych, aby uniknąć blaknięcia kolorów powierzchni.
3. Podczas transportu nie przechylaj urządzenia o więcej niż 35° lub do góry nogami. Jeśli urządzenie zostało odwrócone podczas transportu, należy postawić urządzenie poprawnie i odczekać 2-4 godziny przed uruchomieniem.
4. Ustaw urządzenie na płaskiej powierzchni o nachyleniu mniejszym niż 5°.
5. Urządzenie działa wydajnie w niektórych lokalizacjach pomieszczenia, wybierz najlepszą lokalizację.
6. Obok okna, drzwi lub okna francuskiego.
7. Zachowaj wymaganą odległość od wylotu powietrza powrotnego do ściany lub innych przeszkód co najmniej 60 cm.
8. Rozciągnij rurę wylotową powietrza (9), aby upewnić się, że drugi koniec węża powietrznego ma wolną przestrzeń między drzwiami, oknem, francuskim oknem lub otworem w ścianie.
9. Wylot powietrza lub wlot nie mogą być blokowane przez kratkę ochronną lub inną przeszkodę.

Aby zwiększyć wydajność urządzenia, opróżnij skondensowaną wodę z otworów spustowych chłodnicy górnej (8) i dolnej (9) przed oddaniem urządzenia do przechowywania, jeśli to konieczne.

OPIS URZĄDZENIA: KLIMATYZATOR LOKALNY (Rysunki A i B)

1. Panel sterowania
2. Wylot zimnego powietrza
3. Receptor sygnału
4. Pilot zdalnego sterowania
5. Uchwyt transportowy
6. Przewód wylotowy
7. Wlot parownika
8. Otwór spustowy
9. Rura wylotowa powietrza
10. Złącze kanału wylotowego powietrza
11. Adapter wciągu okna

PANEL KONTROLNY (Rysunek C)

A. Przycisk zasilania ON / OFF C. Przycisk trybu E. Przycisk obniżania czasu / temperatury G. Lampka wysokiej prędkości I. Przycisk funkcji uśpienia K. Tryb chłodzenia M. Tryb wentylatora N. Przycisk timera

B. Przycisk prędkości wentylatora D. Przycisk zwiększania timera / temperatury F. Lampka niskiej prędkości H. Wskaźnik zasilania J. Tryb automatyczny L. Tryb osuszania

PILOT ZDALNEGO STEROWANIA - rysunek D

Pilot zdalnego sterowania przesyła sygnały do systemu.

Przycisk „A" - naciśnięcie tego przycisku spowoduje włączenie pod napięciem lub zatrzymanie podczas pracy.

Przycisk „C" - naciśnij go, aby wybrać tryb pracy: "J", "K", "L" lub "M".

Przycisk „B" - naciśnij go, aby kolejno wybrać prędkość wentylatora.

Przycisk „D"/„E" - naciśnij, aby ustawić temperaturę pokojową i timer.

Przycisk „I" - naciśnij, aby ustawić lub anulować tryb uśpienia.

Przycisk „N" - naciśnij, aby ustawić czas automatycznego wyłączania i automatycznego włączania.

Przycisk „O" - naciśnij, aby ustawić lub anulować tryb wychylania żaluzji.

OBSŁUGA PANELU STERUJĄCEGO

AUTOMATYCZNY / CHŁODZENIE / OSUSZANIE / WENTYLATOR

1. Włącz urządzenie.

a) Podłącz urządzenie. b) Naciśnij przycisk „A", następnie urządzenie wyda jeden dźwięk i włączy się. c) Dioda LED wyświetla temperaturę pokojową i zaczyna działać w trybie automatycznym.

2. Wybór trybu pracy

Naciśnij przycisk „C", aby wybrać pożądany tryb pracy według sekwencji:

Tryb automatyczny „J" -> Tryb chłodzenia „K" -> Tryb osuszania „L" -> Tryb wentylatora „M"

3. Wybór temperatury

Temperaturę można ustawić w zakresie 15-31 °C. Naciśnij przycisk „D" lub „E", aby zwiększyć lub zmniejszyć temperaturę o 1 °C, naciskając jeden raz. Panel LED urządzenia pokazuje temperaturę docelową przez 5 sekund, a następnie wyświetla temperaturę pokojową.

1. Wybór prędkości wentylatora Naciśnij przycisk „B", aby wybrać zadaną prędkość wentylatora według sekwencji: powolna prędkość „F" -> szybka prędkość „G"
2. Moc Po ponownym naciśnięciu przycisku „A" urządzenie wyda dźwięk „di" i przestanie działać.
3. Naciśnij przycisk „I", aby przejść do trybu uśpienia urządzenia.
4. Naciśnij przycisk „N", aby ustawić czasowe wyłączenie.

Zasada działania każdego trybu:

Tryb automatyczny „J"

Po wybraniu trybu „J" czujnik temperatury wewnętrznej działa automatycznie i wybiera jeden z trybów pracy:

• Gdy temperatura w pomieszczeniu wynosi ≥ 24°C, urządzenie automatycznie wybierze tryb chłodzenia „K". lub
• Gdy temperatura w pomieszczeniu < 24°C, urządzenie automatycznie wybierze tryb wysokiej prędkości wentylatora „M".

Tryb osuszania "L"

1. Wentylator będzie pracował z niską prędkością, prędkość nawiewu nie może być regulowana.
2. Sprężarka zatrzyma się po 8 minutach, a następnie uruchomi się ponownie po 6 minutach.
3. Urządzenie przyjmuje tryb stałej temperatury osuszania, a regulacja temperatury nie jest skuteczna.

Tryb CHŁODZENIA "K"

1. Gdy temperatura w pomieszczeniu jest wyższa niż temperatura ustawiona na panelu sterowania, sprężarka zaczyna pracować.
2. Gdy temperatura w pomieszczeniu jest niższa niż temperatura ustawiona na panelu sterowania, sprężarka zatrzymuje się, a górny wentylator pracuje z pierwotnie ustawioną prędkością.

Tryb wentylatora "M".

1. Górny wentylator odśrodkowy pracuje z ustawioną prędkością, a sprężarka nie pracuje.
2. Regulacja temperatury nie jest skuteczna.

Działanie timera "N"

1. Naciśnij przycisk "N", aby ustawić czas automatycznego gotowania podczas przyrządzania.
2. Naciśnij przycisk "N", aby ustawić czas automatycznego gotowania, gdy urządzenie jest gotowe.
3. Czas można ustawić w zakresie od 1 godziny do 24 godzin, naciskając przycisk "D" (+) lub "E" (-).

Tryb uśpienia "I":

1. Tryb uśpienia działa, gdy urządzenie znajduje się w trybie chłodzenia "K".
2. Naciśnij przycisk "I" w trybie chłodzenia "K", wówczas urządzenie będzie działać w trybie uśpienia, a wentylator odśrodkowy automatycznie przełączy się na niską prędkość. Ustawiona temperatura wzrośnie o 1 °C po jednej godzinie i wzrośnie o 2 °C po dwóch godzinach. Po sześciu godzinach urządzenie zatrzyma działanie.

UWAGA:

Główna płyta sterująca ma funkcję pamięci. Gdy urządzenie jest gotowe do pracy, ale w stanie zatrzymania, główna płyta sterująca może zapamiętać inicjalizację trybu pracy. Po włączeniu urządzenia będzie działać tak samo jak w trybie roboczym jak ostatnio, nie ma potrzeby ponownego resetowania trybu roboczego. (Ten warunek nie jest dostępny, gdy urządzenie znajduje się w trybie automatycznym "J".)

PILOT ZDALNEGO STEROWANIA

1. Przesuń tylną pokrywę, aby otworzyć i zdejmij folię izolacyjną z baterii.
2. Włóż baterie do gniazda, zgodnie z oznaczeniami „+” i „–” na pilocie.
3. Przez długi czas nieużywania wyjmij baterie.
4. Aby zapobiec zanieczyszczeniu środowiska, wyjmij zużyte baterie i zutylizuj je w odpowiedni sposób.

Aby obsługiwać urządzenie, skieruj pilot zdalnego sterowania (4) na odbiornik sygnału (3). Pilot zdalnego sterowania będzie obsługiwał urządzenie w odległości 5 metrów, wskazując na odbiornik sygnału urządzenia.

URZĄDZENIA OCHRONNE - ZABEZPIECZENIA

Urządzenia ochronne mają się załączyć, aby zatrzymać urządzenia w przypadkach wymienionych poniżej:

1. w trybie chłodzenia: temperatura powietrza w pomieszczeniu przekracza 43°C (109°F)
2. w trybie chłodzenia: temperatura pokojowa jest niższa niż 15°C (59°F)
3. w trybie osuszania: temperatura pokojowa jest niższa niż 15°C (59°F)

Jeśli urządzenie działa w trybie chłodzenia "K" lub osuszania "L", a drzwi lub okno są otwarte przez długi czas, gdy wilgotność względna przekracza 80%, rosa może kapać z wylotu.

Urządzenie ochronne będzie działać w następujących przypadkach:

1. Ponowne uruchomienie urządzenia od razu po zatrzymaniu pracy lub zmiana wybranego trybu podczas pracy, musisz poczekać 3 minuty.
2. Jeśli wtyczka została wyjęta, po ponownym uruchomieniu urządzenia powróci do pierwotnego trybu, TIMER ON i TIMER OFF - należy ustawić ponownie.

UWAGA: w tym urządzeniu ukryty jest recykling wody kondensacyjnej. Woda kondensacyjna jest częściowo utrzymywana w obiegu między skraplaczem a płytą wodną. Kiedy poziom wody podnosi się do wyższego poziomu, włącznik pływakowy i wskaźnik zapełnienia wody (E4) świecą, aby przypomnieć o spuszczaniu wody. Odłącz zasilanie, przechyl urządzenie w odpowiednie miejsce, wyjmij korek spustowy i całkowicie spuść wodę. Po odpływie wody ponownie zainstaluj korek, w przeciwnym razie urządzenie będzie przeciekać i powodować zawilgocenie pokoju.

Do zestawu dołączona jest rura odpływowa o średnicy wewnętrznej 9 mm, średnicy zewnętrznej 12 mm, materiał: PVC.

ROZWIĄZYWANIE TYPOWYCH PROBLEMÓW

1) Problem: nie działa.

Analiza:

a) Może zadziałało zabezpieczenie lub przepalił się bezpiecznik, poczekaj 3 minuty i uruchom ponownie urządzenie zabezpieczające. b) Może uniemożliwiać działanie urządzenia. c) Być może baterie w pilocie są wyczerpane. d) Być może wtyczka nie jest prawidłowo podłączona. 2) Problem: działa tylko przez krótki czas

Analiza:

a) Jeśli ustawiona temperatura jest zbliżona do temperatury pokojowej, można obniżyć ustawioną temperaturę. b) Być może wylot powietrza jest zablokowany przez przeszkodę. Usuń przeszkodę. 3) Problem: Działa, ale nie chłodzi

Analiza:

a) Być może drzwi lub okno są otwarte. b) Może w bliskiej odległości znajduje się inne urządzenie działające na ciepło, takie jak grzejnik lub lampa itp.

c) Filtr powietrza jest brudny, proszę go wyczyścić. d) Wylot lub wlot powietrza jest zablokowany. f) Ustawiona temperatura jest za wysoka. 4) Problem: wyciek wody podczas ruchu.

Analiza:

a) Spuść skropliny przed transportem. b) Aby uniknąć wycieku wody, umieść urządzenie na płaskim podłożu. 5) Problem: Nie działa i świeci się wskaźnik zapełnienia wodą „E4"

Analiza:

a) Wyjmij gumową zatyczkę, aby spuścić wodę. b) Jeśli często jest w tym stanie, skontaktuj się z wykwalifikowanym serwisem technicznym. 6) Problem: Urządzenie nie uruchamia się.

Analiza:

a) może nie jest podłączony. Więc podłącz to. b) uszkodzona jest wtyczka lub gniazdo. Wymiana w autoryzowanym serwisie. c) może zepsuty bezpiecznik. Wymień bezpiecznik w autoryzowanym serwisie. (specyfikacja: 3,15A / 250VAC).

7) Problem: urządzenie automatycznie się zatrzymuje.

Analiza:

a) czas został wyłączony lub osiągnięta została ustawiona temperatura. Uruchom go ponownie lub poczekaj na automatyczne przełączanie. 8) Problem: brak zimnego powietrza w trybie chłodzenia

Analiza:

a) temperatura pokojowa jest niższa niż temperatura ustawiona. Jest to normalne zjawisko, urządzenie włącza się automatycznie, gdy temperatura w pomieszczeniu jest wyższa niż temperatura ustawiona. b) Urządzenie wchodzi w ochronę przeciwzamrożeniową. Urządzenie włączy się automatycznie po zakończeniu ochrony przeciwzamrożeniowej.

9) Problem: LED wyświetla kod błędu „E2"

Analiza:

a) czujnik temperatury pomieszczenia ulega awarii lub uszkodzeniu. Wymień czujnik temperatury pokojowej w autoryzowanym serwisie. 10) Problem: LED wyświetla kod błędu „E3"

Analiza:

a) czujnik rury olejowej parownika nie działa lub jest uszkodzony. Wymień czujnik rurki wężownicy parownika w autoryzowanym serwisie. 11) Problem: LED wyświetla kod błędu „E4"

Analiza: a) ostrzeżenie o napełnieniu wodą. Spuść wodę.

KONSERWACJA I CZYSZCZENIE

Konserwacja urządzenia

1. Najpierw wyłącz urządzenie przed odłączeniem zasilania.
2. Wytrzyj miękką i suchą ściereczką. Użyj letniej wody o temperaturze poniżej 40° C, aby wyczyścić, jeśli urządzenie jest bardzo brudne.
3. Nigdy nie używaj lotnych substancji, takich jak benzyna lub proszek do polerowania, do czyszczenia urządzenia.

Konserwacja filtra powietrza

Konieczne jest czyszczenie filtra powietrza co 2 tygodnie, jeśli urządzenie pracuje w wyjątkowo zapylonym otoczeniu. Wyczyść w

następujący sposób:

1. Najpierw zatrzymaj urządzenie, podnieś filtr powietrza (zdjęcie F).
2. Wyczyść i ponownie zainstaluj filtr powietrza.
3. Jeśli brud jest widoczny, umyj go roztworem detergentu w letniej wodzie. Po wyczyszczeniu wysusz go w zacienionym i chłodnym miejscu, a następnie zainstaluj ponownie.

Konserwacja po użyciu

1. Jeśli urządzenie nie będzie używane przez dłuższy czas, należy wyciągnąć gumową zatyczkę z otworu spustowego, aby spuścić wodę.
2. Trzymaj urządzenie włączone wyłącznie w trybie wentylatora przez pół dnia w słoneczny dzień, aby wysuszyć urządzenie w środku i zapobiec zabrudzeniu.
3. Zatrzymaj urządzenie i wyciągnij wtyczkę z gniazdka, a następnie wyjmij baterie z pilota zdalnego sterowania i odpowiednio przechowuj urządzenie.
4. Wyczyść filtr powietrza i zainstaluj go ponownie.
5. Wyjmij węże i przechowuj je prawidłowo, a następnie szczelnie zakryj otwór.

DANE TECHNICZNE:

Wydajność chłodzenia w BTU: 5000 BTU / godzinę

Wydajność chłodzenia w watach: 1500W

Pobór energii (chłodzenie) W: 575 W

Głośność: ≤ 63dB

Przepływ powietrza: 220 m3/h

Klasa energetyczna: A

Czasomierz: 24 godziny

Waga czynnika chłodzącego R290: 70g.

Wydajność osuszania: 0,6 litra na godzinę

Uwaga, ryzyko pożaru.

NIE przekłuwać ani nie podpalać

Należy pamiętać, że czynnik chłodniczy może być bezwonny

Maksymalna ilość czynnika chłodniczego: 70 g.

(AR)
