AD 7924 - õhukonditsioneer ADLER - Tasuta kasutusjuhend

Toote tüüp	Mobiilne kliimaseade
Mark	Adler
Mudel	AD 7924
Toiteallikas	220-240 V ~ 50 Hz
Jahutusvõimsus	5000 BTU/h (1500 W)
Elektritarbimine (jahutus)	575 W
Õhuvool	220 m³/h
Niiskuse eemaldamise võimsus	0,6 L/h
Külmaaine	R290 (70 g)
Müratase	≤ 63 dB
Energiaklass	A
Töörežiimid	Automaatne, Jahutus, Niiskuse eemaldamine, Ventilaator
Taimer	24 h
Kaugjuhtimispult	Jah
Õhufilter	Pestav
Filtri hooldus	Iga 2 nädala tagant
Minimaalne kaugus seinast	60 cm
Elektrivoolu pistik	3 klemmiga maandusega
Kaitseseadmed	Külmakaitse, ülekuumenemiskaitse, veetase täis indikaator (E4)
Kondensaadi ärajuhtimine	Äravoolukork
Ooterežiim	Jah
Veakoodid	E2 (temperatuuriandur), E3 (aurusti andur), E4 (veetase täis)

Korduma kippuvad küsimused - AD 7924 ADLER

Kuidas paigaldada õhu väljalaskekanal?

Pikendage õhu väljalaskekanalit (9) tõmmates mõlemat otsa, kruvige see ühendusse (10), seejärel ühendage ühendus (11) seadmega. Veenduge, et vooliku teine ots on vaba (aken, uks või seinaava).

Mida teha, kui kuvatakse veakood E4?

Kood E4 näitab veetase täis hoiatus. Lülitage seade välja, ühendage lahti, eemaldage äravoolukork (8), et tühjendada kondensaatvesi, seejärel paigaldage kork tagasi.

Kuidas puhastada õhufiltrit?

Lülitage seade välja ja ühendage lahti. Eemaldage õhufilter (vt pilt F). Puhastage seda tolmuimejaga või peske leige veega (max 40°C) pehme pesuvahendiga. Kuivatage varjus enne uuesti paigaldamist. Tehke seda iga 2 nädala tagant tolmuses keskkonnas.

Kas ma saan kasutada pikendusjuhet?

Ei. Kasutusjuhend soovitab mitte kasutada pikendusjuhet. Ühendage seade otse maandatud seinakontakti 220-240 V ~ 50 Hz.

Kui suur on minimaalne kaugus seinast?

Tõhusaks jahutuseks hoidke minimaalset 60 cm kaugust seadme külgseinte ja seina, mööbli või kardinate vahel.

Kuidas seadistada taimerit?

Töötamise ajal vajutage nuppu «N» automaatse väljalülituse seadistamiseks. Kui seade on ooterežiimis, vajutage «N» automaatse sisselülituse seadistamiseks. Kasutage nuppe «D» või «E» aja reguleerimiseks 1 kuni 24 tundi.

Mida teha, kui seade ei jahuta?

Kontrollige, et uks või aken on suletud, ükski takistus ei blokeeri õhu väljalaskes, õhufilter on puhas ja seatud temperatuur on alla toatemperatuuri. Eemaldage soojusallikad (radiaator, lamp) lähedusest.

Kuidas tühjendada kondensaatvett?

Enne seadme liigutamist või hooaja lõpus ühendage seade lahti, asetage anum äravooluava (8) alla, eemaldage kummikork ja laske veel täielikult voolata. Pange kork pärast tühjendamist tagasi.

Kas kaugjuhtimispuldi patareid on kaasas?

Jah, kaugjuhtimispult on tarnitud paigaldatud patareidega, kuid isolatsioonikile on sisestatud tühjenemise vältimiseks. Libistage tagakaas lahti, eemaldage kile ja sulgege uuesti.

Kas ma saan kasutada seadet ventilaatorirežiimil ilma jahutuseta?

Jah, valige režiim «M» (Ventilaator) juhtpaneelil või kaugjuhtimispuldil. Selles režiimis kompressor ei tööta ja saate reguleerida ventilaatori kiirust. Temperatuuri seadistus ei oma mõju.

KASUTUSJUHEND AD 7924 ADLER

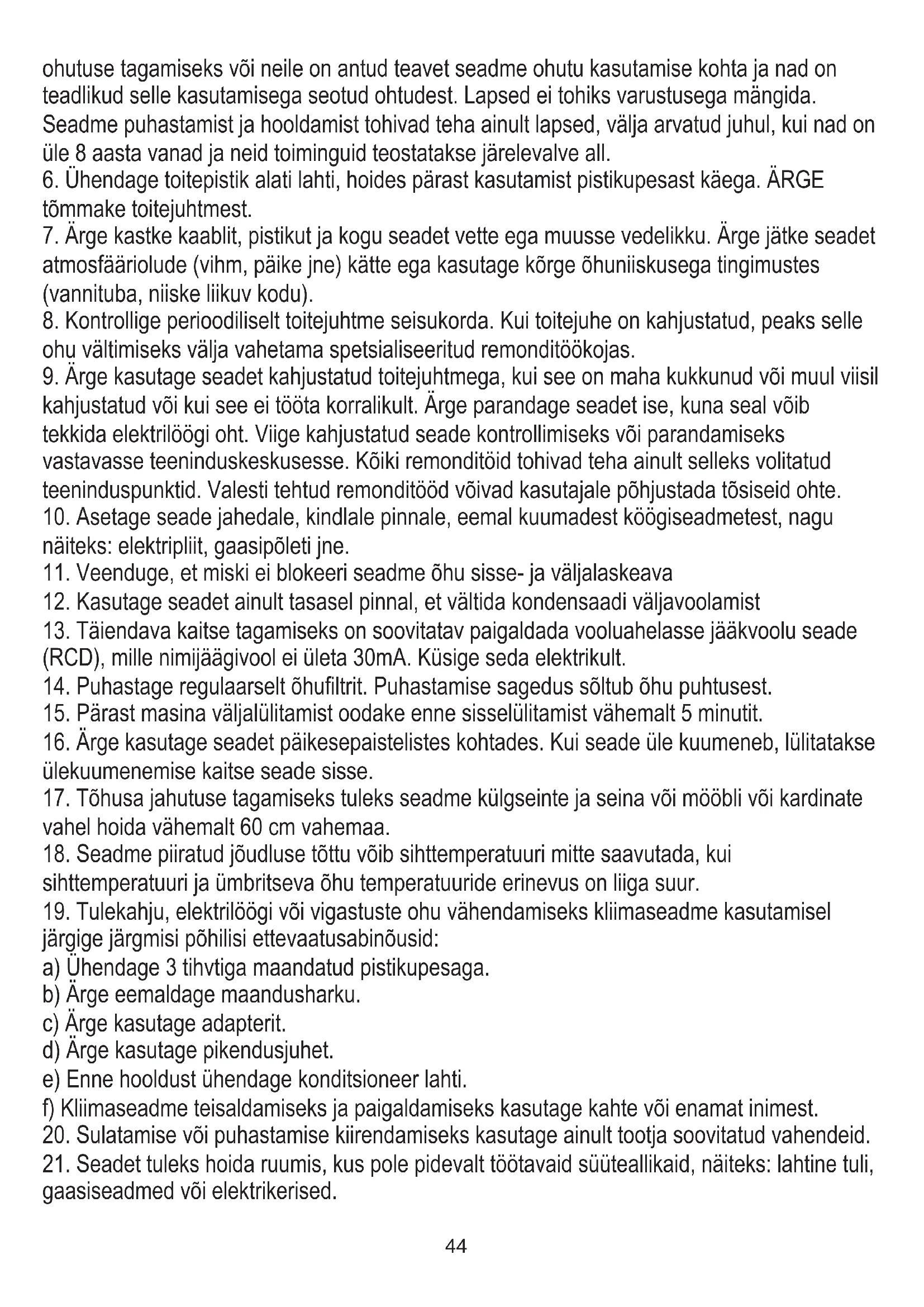

1. Enne seadme kasutamist lugege kasutusjuhendit ja järgige selles sisalduvaid juhiseid. Tootja ei vastuta kahjude eest, mis on põhjustatud seadme eesmärgipärasest kasutamisest või ebaõigest kasutamisest.
2. Seade on ette nähtud ainult koduseks kasutamiseks. Ärge kasutage muuks otstarbeks kui otstarbeks.
3. Seadme toiteallikat tuleks ühendada ainult maandatud 220 240V 50 Hz sagedusega. Tööohutuse suurendamiseks ei tohiks mitu vooluahelat üheaegsalt ühendada.
4. Kui olete läheduses, kasutage seadet eriti ettevaatlikult. Ärge lubage lastel seadmega mängida, ärge lubage lastel ega inimestel, kes pole seadmega tuttavad, seda kasutada.
5. HOIATUS. Seda seadet võivad kasutada üle 8-aastased lapsed ja piiratud füüsilise, sensoorse või vaimse võimekusega inimesed või inimesed, kellel pole seadme kasutamise kohta kogemusi ega teadmisi, kui seda tehakse vastutava isiku järelevalve all. nende

ohutuse tagamiseks või on neile antud teavet seadme ohutu kasutamise kohta ja nad on teadlikud selle kasutamisega seotud ohtudest. Lapsed ei tohiks seadmega mängida. Seadme puhastamist ja hooldamist tohivad teha ainult lapsed, välja arvatud juhul, kui nad on üle 8 aasta vanad ja neid toiminguid teostatakse järelevalve all. 6. Ühendage toitepistik alati lahti, hoides pärast kasutamist pistikupesast kinni. ÄRGE tõmmake toitejuhtmest. 7. Ärge kastke kaablit, pistikut ja kogu seadet vette ega muusse vedelikku. Ärge jätke seadet atmosfääriolude (vihm, päike jne) kätte ega kasutage kõrge õhuniiskusega tingimustes (vannituba, niiske ruum). 8. Kontrollige perioodiliselt toitejuhtme seisukorda. Kui toitejuhe on kahjustatud, peaks selle ohu vältimiseks välja vahetama spetsialiseeritud remonditöökoda. 9. Ärge kasutage seadet kahjustatud toitejuhtmega, kui see on maha kukkunud või muul viisil kahjustatud või kui see ei tööta korralikult. Ärge parandage seadet ise, kuna seal võib tekkida elektrilöögi oht. Viige kahjustatud seade kontrollimiseks või parandamiseks vastavasse teeninduskeskusesse. Kõiki remonditöid tohivad teha ainult selleks volitatud teeninduspunktid. Valesti tehtud remonditööd võivad kasutajale põhjustada tõsiseid ohte. 10. Asetage seade jahedale, kindlale pinnale, eemal kuumadest köögiseadmetest, nagu näiteks: elektripliit, gaasipõleti jne. 11. Veenduge, et miski ei blokeeri seadme õhu sisse- ja väljalaskeava. 12. Kasutage seadet ainult tasasel pinnal, et vältida kondensaadi väljavoolamist. 13. Täiendava kaitse tagamiseks on soovitatav paigaldada vooluahelasse rikkevoolukaitse (RCD), mille nimivool ei ületa 30 mA. Küsige seda elektrikult. 14. Puhastage regulaarselt õhufiltrit. Puhastamise sagedus sõltub õhu puhtusest. 15. Pärast masina väljalülitamist oodake enne sisselülitamist vähemalt 5 minutit. 16. Ärge kasutage seadet päikesepaistelistes kohtades. Kui seade üle kuumeneb, lülitatakse ülekuumenemise kaitse sisse. 17. Tõhusa jahutuse tagamiseks tuleks seadme külgseinte ja seina või mööbli või kardinate vahel hoida vähemalt 60 cm vahemaa. 18. Seadme piiratud jõudluse tõttu võib sihttemperatuuri mitte saavutada, kui sihttemperatuuri ja ümbritseva õhu temperatuuride erinevus on liiga suur. 19. Tulekahju, elektrilöögi või vigastuste ohu vähendamiseks kliimaseadme kasutamisel järgige järgmisi põhilisi ettevaatusabinõusid: a) Ühendage 3 kontaktiga maandatud pistikupesaga. b) Ärge eemaldage maandusharki. c) Ärge kasutage adapterit. d) Ärge kasutage pikendusjuhet. e) Enne hooldust ühendage konditsioneer lahti. f) Kliimaseadme teisaldamiseks ja paigaldamiseks kasutage kahte või enamat inimest. 20. Sulatamise või puhastamise kiirendamiseks kasutage ainult tootja soovitatud vahendeid. 21. Seadet tuleks hoida ruumis, kus pole pidevalt töötavaid süüteallikaid, näiteks: lahtine tuli, gaasiseadmed või elektrikerised.

ENNE ESIMEST KASUTAMIST - (pilt E)

Ühendage pistikud õhu väljalaskekanaliga järgmiselt:

1. Pikendage õhu väljalaskekanalit (9), tõmmates kanali kaks otsa välja.
2. Kruvige õhu väljalaskekanal (9) õhu väljalaskekanali (10) pistikusse.
3. Ühendage õhu väljalaskekanali pistik (11) seadmega.

MÄRKUSED:

1. Elektromagnetiliste häirete vältimiseks hoidke seadet telerist või raadiodest vähemalt 1 meetri kaugusel.
2. Ärge jätke seadet otsese päikesevalguse kätte, et vältida pinnavärvi tuhmumist.
3. Ärge kallutage seadet transportimise ajal rohkem kui 35° või tagurpidi. Kui seade on transpordi ajal ümber pööratud, pange see õigesti maha ja oodake enne käivitamist 2-4 tundi.
4. Asetage seade tasasele pinnale, mille kalle on alla 5°.
5. Seade töötab teatavates ruumides tõhusamalt, valige parim asukoht:
6. akna, ukse või prantsuse akna kõrval.
7. Hoidke tagasitee õhu väljalaskeavast seina või muude takistuste vahel vähemalt 60 cm kaugusel.
8. Pikendage õhu väljalaskekanalit (9), et veenduda, et õhuvooliku teises otsas on akna, ukse, prantsuse akna või seina ava vahel vaba ruumi.
9. Kaitsevõre või muude takistuste abil ei saa õhu väljalaskeava ega sisselaskeava blokeerida.

Seadme eluea pikendamiseks tühjendage kondenseerunud vesi jahuti tühjendusavast (8) enne seadme ladustamist hooaja lõpus.

KOHALIK Konditsioneer - seadme kirjeldus (pildid A ja B)

1. Juhtpaneel
2. Külma õhu väljalaskeava
3. Signaali retseptor
4. Kaugjuhtimispult
5. Transpordikäepide
6. Väljalaskekanal
7. Aurusti sisselaskeava
8. Jahuti tühjendusava
9. Õhu väljalaskekanal
10. Õhu väljalaskekanali liitmik
11. Akna väljalaskeadapter

Kaugkontroller - pilt D

Kaugjuhtimispult edastab signaale süsteemi.

Nupp "A" - seade käivitatakse pärast selle sisselülitamist või peatatakse selle töötamise ajal, kui vajutate seda nuppu.

Nupp "C" - vajutage seda, et valida töörežiim: "J", "K", "L" või "M".

Nupp "B" - vajutage seda ventilaatori kiiruse valimiseks järjest.

Nupp "D" / "E" - vajutage toatemperatuuri ja taimeri reguleerimiseks.

Nupp "I" - vajutage unerežiimi seadmiseks või tühistamiseks.

Nupp "N" - vajutage automaatse väljalülituse ja automaatse sisselülituse aja seadmiseks.

KONTROLLPANEELI KASUTAMINE

AUTOMAATNE / JAHUTUS / DEHÜDREERIMINE / VENTILAATOR

1. Lülitage seade sisse. a) Ühendage seade. b) Vajutage nuppu A, siis piiksub üks kord ja lülitub sisse. c) LED-ekraan kuvab toatemperatuuri ja hakkab tööle automaatrežiimis.
2. Valige töörežiim

Vajutage nuppu C, et valida järjestikune töörežiim:

Automaatrežiim "J" -> Jahutusrežiim "K" -> Kuivatusrežiim "L" -> Ventilaatori režiim "M".

1. Reguleerige temperatuuri

Temperatuuri saab seada vahemikku 15-31 °C. Temperatuuri 1 °C võrra suurendamiseks või vähendamiseks ühe korra vajutamisega vajutage nuppu D või E. Seadme LED-paneel näitab soovitud temperatuuri 5 sekundi jooksul ja seejärel toatemperatuuri.

1. Reguleerige ventilaatori kiirust

Vajutage nuppu "B", et valida soovitud ventilaatori kiirus, mis kuvatakse järjestuse järgi:

Madal kiirus "F" -> Suur kiirus "G"

1. Jõud

Kui vajutate uuesti nuppu "A", kostab seade "di" ja lakkab töötamast.

1. Vajutage seda nuppu "I" seadme magamisrežiimi sisenemiseks.
2. Ajastatud väljalülituse seadmiseks vajutage seda nuppu "N".

Iga režiimi tööpõhimõte:

AUTOMAATNE "J" režiim:

Kui töö J on valitud, töötab sisetemperatuuri andur automaatselt ja see valib ühe järgmistest töörežiimidest:

• Kui toatemperatuur on ≥ 24 °C, lülitub seade automaatselt režiimile "K" (jahutus).

või

• Kui toatemperatuur on < 24 °C, lülitub seade automaatselt režiimile "M" (suurem ventilaatori kiirus).

L-režiim (õhukuivatus):

1. Tsentrifugaalventilaator töötab madala kiirusega ja kiirust ei saa reguleerida.
2. Kompressor seiskub pärast 8-minutilist töötamist ja töötab seejärel 6-minutilise töö järel uuesti.
3. Seade läheb temperatuuri püsiva kuvamise režiimi ja temperatuuri reguleerimine pole efektiivne.

1. Kui toatemperatuur on juhtpaneelil seatud temperatuurist kõrgem, hakkab kompressor tööle.
2. Kui toatemperatuur on juhtpaneelil seatud temperatuurist madalam, lülitub kompressor välja ja ülemine ventilaator töötab algselt seatud kiirusel.

Ventilaatori "M" režiim.

1. Tsentrifugaalventilaator töötab seatud kiirusel ja kompressor ei tööta.
2. Temperatuuri reguleerimine pole efektiivne.

Taimeri töö "N":

1. Vajutage nuppu N, et seadistada automaatne väljalülitusaeg seadme töötamise ajal.
2. Vajutage nuppu N, et seadistada automaatne sisselülitusaeg, kuni seade on valmis.
3. Kellaaja saab reguleerida vahemikus 1 tund kuni 24 tundi, vajutades nuppu "D" (+) või "E" (-).

Unerežiimi "I" režiim:

1. Unerežiim töötab siis, kui seade on jahutusrežiimis "K".
2. Vajutage jahutusrežiimis "K" nuppu "I", siis töötab seade magamisrežiimis ja tsentrifugaalventilaator lülitub automaatselt madalale kiirusele. Seadistatud temperatuur tõuseb ühe tunni pärast 1°C ja kahe tunni pärast tõuseb 2°C . Kuue tunni pärast lakkab seade töötamast.

Teade:

Põhipaneelil on mälufunktsioon, kui seade on töövalmis, kuid seiskunud olekus, suudab peakontrollpult meelde jätta töörežiimi lähtestamise. Seadme sisselülitamisel töötab see samamoodi nagu eelmine kord, töörežiimi pole vaja uuesti lähtestada. (See tingimus pole saadaval, kui seade on automaatrežiimis "J".)

KAUGJUHTIMINE

1. Libistage tagakaant akude eralduskile avamiseks ja eemaldamiseks.
2. Pange patareid pesasse, need peavad vastama puldi märkidele "+" ja "-"
3. Pikka aega, kui te seda ei kasuta, võtke patareid välja.
4. Keskkonnareostuse vältimiseks eemaldage kasutatud akud ja käidelge neid ohutult ja asjakohaselt. Seadme kasutamiseks suunake kaugjuhtimispult (4) signaali vastuvõtjale (3). Kaugjuhtimispult töötab seadme signaali vastuvõtjale osutades seadet 5 meetri kaugusel.

Kaitsevahendid

Kaitseseade võib seadme välja lülitada ja peatuda järgmistel juhtudel:

1. jahutusrežiimis: siseõhu temperatuur on üle 43 °C (109 °F)
2. jahutusrežiimis: toatemperatuur on alla 15 °C (59 °F)
3. õhukuivatusrežiimis: toatemperatuur on alla 15 °C (59 °F).

Kui seade töötab jahutusrežiimis või kuivatusrežiimis, kui uks või aken on pikka aega avatud, kui suhteline õhuniiskus on 80%, võib kaste väljalaskeavast tilkuda.

Kaitseseade töötab järgmistel juhtudel:

1. Seadme taaskäivitamine kohe pärast töö peatamist või valitud režiimi muutmist töötamise ajal – peate ootama 3 minutit.
2. Kui pistik on eemaldatud, naaseb seade pärast taaskäivitamist algsesse režiimi, TIMER ON ja TIMER OFF tuleb uuesti seadistada.

MÄRKUS: selles seadmes on peidetud kondenseerunud vee ringlussevõtt. Kondenseeruv vesi toimub osaliselt kondensaatori ja veepõhja vahel. Kui veetase tõuseb ülemisele tasemele, süttivad ujuvlüliti ja täisvee indikaator (E4), et meelde tuletada vett. Katkestage toide, viige seade sobivasse kohta, eemaldage äravoolukork ja tühjendage vesi täielikult. Pärast äravoolu paigaldage pistik uuesti, vastasel juhul võib seade lekkida ja muuta teie ruumi märjaks. Komplekti on ühendatud kanalisatsioonitoru sisemise läbimõõduga 9 mm, välimise läbimõõduga 12 mm, materjal: PVC.

Veaotsing

a) võib-olla on kaitse läbi põlenud, oodake 3 minutit ja alustage uuesti, kaitseseade võib seadme töötamist takistada. c) võib-olla on puldi patareid otsa saanud. d) võib-olla pole pistik korralikult ühendatud. 2) Probleem: töötab ainult lühikest aega

Analüüs:

a) kui seatud temperatuur on toatemperatuurile lähedal, võite seadet alandada. b) võib-olla on õhu väljalaskekaev takistatud. Viige takistus minema. 3) Häda: töötab, kuid ei jahuta

Analüüs:

a) võib-olla on uks või aken avatud. b) võib-olla lähedal asub mõni teine kuumtöötlusseade, näiteks küttekeha või lamp jne. c) õhufilter on määrdunud, puhastage see. d) õhu väljalaskeava või sisselaskeava on blokeeritud. f) seatud temperatuur on liiga kõrge. 4) Probleem: veeleke liikumise ajal.

Analüüs:

a) Enne liikumist tühjendage kondensaat. b) Vee lekke vältimiseks asetage seade tasasele pinnale. 5) Probleem: seade ei tööta ja veepaak on täis, indikaator "E4".

Analüüs:

a) Tõmmake vee tühjendamiseks välja kummist pistik. b) Kui see juhtub sageli, pöörduge kvalifitseeritud hooldustehniku poole.

Veaotsing

6) Probleem: seade ei käivitu.

Analüüs:

a) Võib-olla pole see vooluvõrku ühendatud. Ühendage see. b) Võib-olla on pistik või pistikupesa kahjustatud. Laske teenusepakkujal see välja vahetada. c) Võib-olla on kaitse läbi põlenud. Laske teenusepakkujal kaitse välja vahetada (spetsifikatsioon: 3,15 A / 250 VAC). 7) Probleem: seade peatub automaatselt.

Analüüs:

a) Seadistatud temperatuur on saavutatud või väljalülitus on aktiveeritud. Käivitage see uuesti või oodake automaatset taaskäivitumist. 8) Probleem: režiimis COOL "K" ei tule külma õhku.

Analüüs:

a) Toatemperatuur on madalam kui seadistatud temperatuur. See on normaalne, kui toatemperatuur on kõrgem kui seadistatud temperatuur, lülitub seade automaatselt ümber. b) Seade kaitseb külma eest. Pärast külmumiskaitse lõppu lülitub seade automaatselt ümber. 9) Tõrge: LED näitab veakoodi "E2".

Analüüs:

a) Toatemperatuuri andur ei tööta või on kahjustatud. Laske teenusepakkujal toatemperatuuri andur välja vahetada. 10) Tõrge: LED näitab veakoodi "E3".

Analüüs:

a) Aurusti toru andur ebaõnnestub või on kahjustatud. Laske teenusepakkujal aurusti toru andur välja vahetada. 11) Tõrge: LED näitab veakoodi "E4".

Analüüs: a) vett tais hoiatus. Tühjendage vesi välja.

PUHASTAMINE JA HOOLDUS

Seadme hooldus

1. Enne toiteallikast lahti ühendamist lülitage seade kõigepealt välja.
2. Pühkige pehme ja kuiva lapiga. Kui seade on väga määrdunud, kasutage puhastamiseks leiget vett temperatuuril alla 40 °C.
3. Ärge kunagi kasutage seadme puhastamiseks lenduvaid aineid, näiteks bensiini või poleerimispulbrit.

Õhufiltrite hooldus

Õhufiltrit on vaja puhastada iga 2 nädala tagant, kui seade töötab eriti tolmuses keskkonnas. Puhastage järgmiselt:

1. Seisake esmalt seade, suruge õhufilter üles (pilt F).
2. Puhastage ja paigaldage õhufilter uuesti.
3. Kui mustus on silmatorkav, peske seda leige veega pesemisvahendi lahusega. Pärast puhastamist kuivatage see varjutatud ja jahedas kohas ja installige siis uuesti.

Hooldus pärast kasutamist

1. Kui seadet pikema aja jooksul ei kasutata, tõmmake vee väljauhtimiseks kindlasti jahuti tühjendusava (8) kummist pistik välja.
2. Hoidke seadet ventilaatori abil päikeselise päeva jooksul ainult pool päeva, et seade selle sees kuivaks ja hallituse tekkeks ei pääseks.
3. Seisake seade ja tõmmake toitejuhtme pistik välja, seejärel eemaldage kaugjuhtimispuldi patareid ja hoidke seadet korralikult.
4. Puhastage ohufilter ja paigaldage see uuesti.
5. Eemaldage õhuvoolikud ja hoidke neid korralikult ning katke auk tihedalt.

TEHNILISED ANDMED:

Jahutusvõimsus BTU juures: 5000 BTU / tund

Ettevaatust, tuleoht.

MITTE läbistada ega põletada.

Pange tähele, et külmutusagens ei pruugi lõhna sisaldada.

Maksimaalne külmutusagensi laadimiskogus: 70g.

Hoolitse keskkonnakaitse eest.

Kartongist pakendid vii makulatuuri. Kilekotid (PE) viska kasutatud plastiku jaoks ettenähtud mahutitesse. Kasutatud seadmed vii selleks ettenähtud kogumispunktidesse, sest seadmes leiduvad ohtlikud elemendid võivad olla kahjulikud keskkonnale. Elektriseadmed tuleb anda nii ära, et seadet ei saaks enam uuesti kasutada. Kui seadmes on patareid, tuleb need välja võtta ja anda eraldi kogumispunkti. Seadet ei tohi visata olmejäätmete konteineritesse!!
