MANUAL DE UTILIZADOR 525LK HUSQVARNA

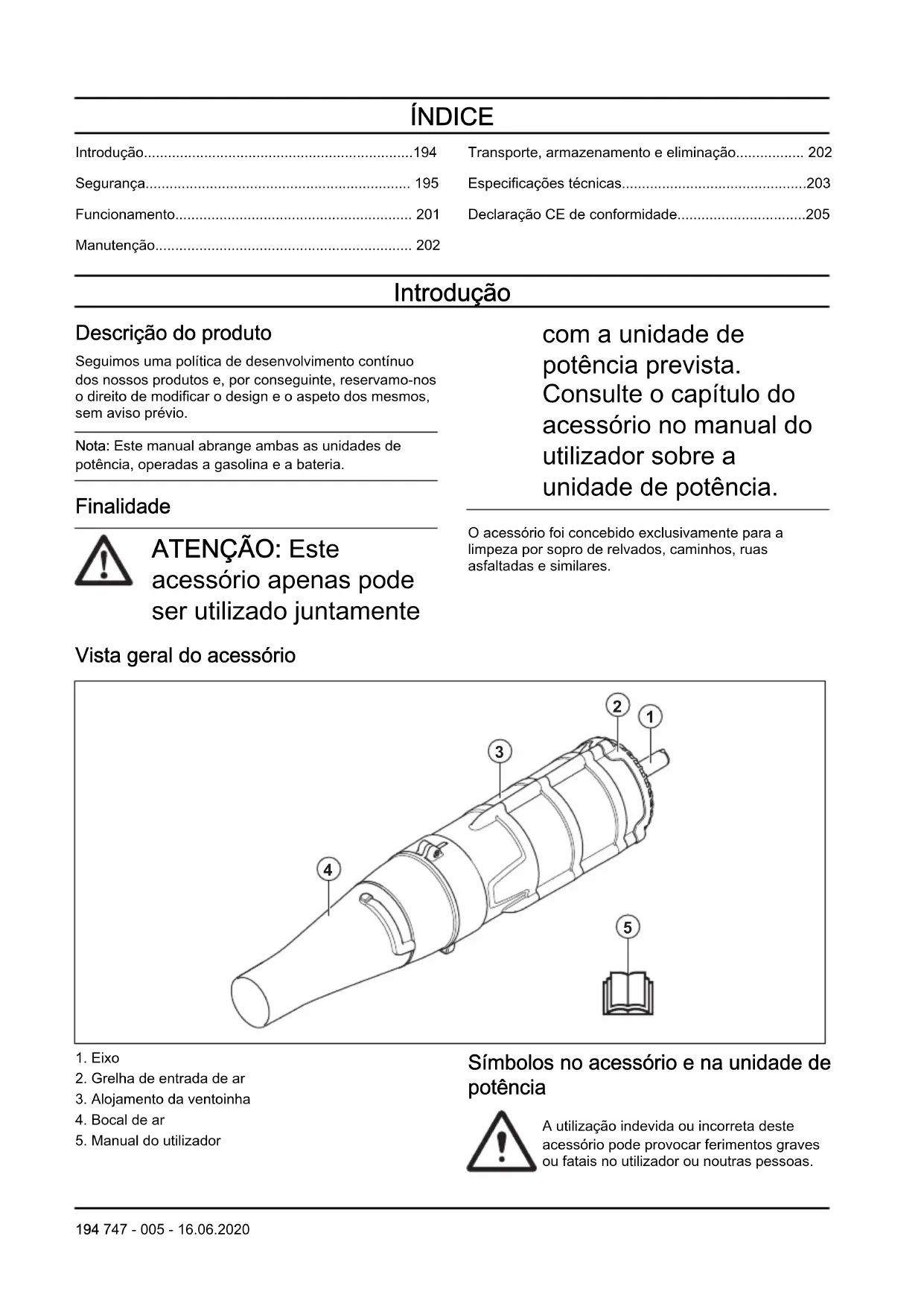

• 193ÍNDICE Introdução p. 194
• Segurança p. 195
• Funcionamento p. 201
• Manutenção p. 202
• Transporte, armazenamento e eliminação p. 202
• Especificações técnicas p. 203
• Declaração CE de conformidade Introdução Descrição do produto Seguimos uma política de desenvolvimento contínuo dos nossos produtos e, por conseguinte, reservamo-nos o direito de modificar o design e o aspeto dos mesmos, sem aviso prévio. Nota: Este manual abrange ambas as unidades de potência, operadas a gasolina e a bateria. Finalidade ATENÇÃO: Este acessório apenas pode ser utilizado juntamente com a unidade de potência prevista. Consulte o capítulo do acessório no manual do utilizador sobre a unidade de potência. O acessório foi concebido exclusivamente para a limpeza por sopro de relvados, caminhos, ruas asfaltadas e similares. Vista geral do acessório p. 205

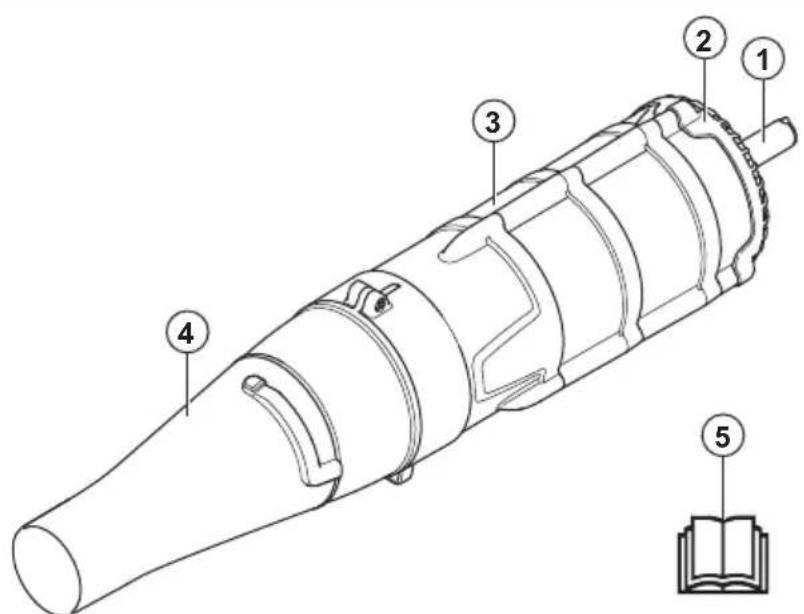

3. Alojamento da ventoinha

Símbolos no acessório e na unidade de potência A utilização indevida ou incorreta deste acessório pode provocar ferimentos graves ou fatais no utilizador ou noutras pessoas. 194 747 - 005 - 16.06.2020Leia o manual do utilizador com aten- ção e certifique-se de que com- preende as instruções antes de uti- lizar o acessório. Este acessório está em conformidade com as diretivas aplicáveis da CE. Utilize proteção acústica, ocular e respiratória aprovada. Utilize luvas de proteção aprovadas. Emissões de ruído para o meio ambiente conforme diretiva da Comunidade Europeia. As emissões do acessório são indicadas no capítulo de Especificações técnicas e na etiqueta. O utilizador do soprador tem de se certificar de que não se encontra qualquer pessoa ou animal num raio de 15 metros. Quando estão vários operadores a trabalhar na mesma área, é necessário que exista uma distância de segurança de, pelo me- nos, 15 metros. O soprador pode ar- remessar violentamente objectos que podem fazer ricochete. Isso pode le- var a graves lesões nos olhos no ca- so do equipamento de segurança re- comendado não ser usado. O soprador pode arremessar violentamente objectos que podem fazer ricochete. Isso pode levar a graves lesões nos olhos no caso do equipa- mento de segurança reco- mendado não ser usado. O utilizador do produto tem de se certificar de que, du- rante a utilização, nenhuma pessoa ou animal se encon- tra num raio de 15 metros. Corte de dedos ou mão pela lâmina da ventoinha. Não abra nem retire as proteções ou redes de segurança, enquanto o motor estiver em funcionamento. Nota: Os restantes símbolos/autocolantes existentes no acessório dizem respeito a exigências específicas para homologação em alguns países. Segurança Definições de segurança Os avisos, as precauções e as notas são utilizados para indicar partes especialmente importantes do manual do utilizador. ATENÇÃO: Utilizado no caso de existir risco de ferimento ou morte para o utilizador ou transeuntes, se não forem respeitadas as instruções do manual. CUIDADO: Utilizado se existir risco de danos para o produto e/ou

747 - 005 - 16.06.2020 195acessório, para outros

materiais ou para a área adjacente, se não forem respeitadas as instruções do manual. Nota: Utilizado para disponibilizar informações adicionais necessárias numa determinada situação. Instruções de segurança gerais ATENÇÃO: Leia as instruções de segurança que se seguem antes de utilizar o acessório.

Leia atentamente as instruções do manual do utilizador e certifique-se de que compreende o seu conteúdo antes de utilizar o acessório.

Este manual do utilizador deve ser lido em juntamente com o manual do utilizador da unidade de potência, de modo a obter todas as informações do utilizador.

Não é permitido modificar, em circunstância alguma, a configuração original do acessório sem a autorização expressa do fabricante. Não utilize um acessório que pareça ter sido modificado por outros e utilize sempre acessórios originais. A realização de modificações e/ou a utilização de acessórios não autorizados podem provocar ferimentos pessoais graves ou perigo de vida para o utilizador ou terceiros. Instruções de segurança para funcionamento ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto. ATENÇÃO: Este produto produz um campo eletromagnético durante o funcionamento. Em determinadas circunstâncias, este campo pode interferir com o funcionamento de implantes médicos ativos ou passivos. Para diminuir o risco de condições que podem causar ferimentos ou morte, recomendamos que os portadores de implantes médicos consultem o seu médico 196 747 - 005 - 16.06.2020e o fabricante do implante antes de utilizar este produto.

Nunca utilize o produto quando estiver cansado, se estiver doente, se tiver tomado bebidas alcoólicas ou ingerido outras drogas, ou se usar certos medicamentos que possam afetar a sua visão, o seu discernimento ou a sua coordenação.

Nunca utilize um produto defeituoso.

Antes de ligar a máquina é necessário instalar todas as coberturas e proteções. Se possuir um produto alimentado a gasolina, certifique-se de que a cobertura e o cabo da vela de ignição não apresentam danos para evitar o risco de choque elétrico.

O utilizador do soprador tem de se certificar de que não se encontra qualquer pessoa ou animal num raio de 15 metros. Quando estão vários operadores a trabalhar na mesma área, é necessário que exista uma distância de segurança de, pelo menos, 15 metros.

Nunca permita que crianças utilizem o produto.

Nunca permita que outra pessoa utilize o produto sem estar certo de que a mesma leu e entendeu o conteúdo do manual de instruções.

Não toque nunca na vela ou no cabo de ignição enquanto o motor estiver ligado. Tocar na vela de ignição ou na ficha poderá provocar um choque eléctrico.

Entre sempre em contacto com as autoridades locais e verifique se está a seguir as determinações apropriadas.

Mantenha todas as partes do seu corpo afastadas de superfícies quentes.

Se tiver alguma dúvida relativa ao procedimento a seguir, entre em contacto com um técnico especialista. Dirija-se ao seu revendedor ou à sua oficina autorizada. Não utilize funções da máquina para as quais não está preparado.

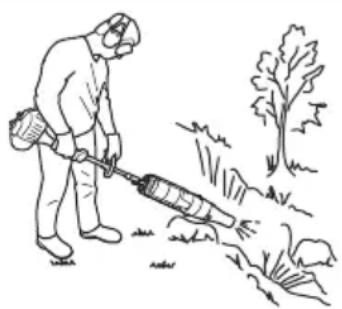

Mantenha o bocal do soprador o mais perto possível do solo. Utilize todo o comprimento do tubo de sopro para manter o fluxo de ar junto ao solo.

Utilize a máquina durante as horas úteis normais, de modo

747 - 005 - 16.06.2020

197a evitar perturbações desnecessárias. Evite trabalhar cedo de manhã ou a horas tardias da noite.

Preste atenção ao que se passa na sua vizinhança. Se alguém se aproximar da sua área de trabalho, liberte o interruptor de alimentação/ aceleração até a pessoa se encontrar a uma distância segura. Afaste o soprador de pessoas, animais, áreas recreativas, janelas abertas e carros, etc. A força do ar pode fazer com que pedras, sujidade ou ramos sejam projetados ou façam ricochete, o que pode provocar danos em pessoas ou animais, partir vidros ou causar outros danos.

Nunca coloque as mãos ou outros objectos na caixa do soprador para evitar ferimentos graves causados pela rotação do propulsor.

Mantenha a superfície exterior sem óleo nem combustível.

Nunca utilize este produto para espalhar produtos químicos, fertilizantes ou outras substâncias que possam conter substâncias tóxicas.

Para evitar a propagação de chamas, não utilize o produto próximo de queimadas, lareiras, fogareiros, cinzeiros, etc.

Nunca mergulhe nem pulverize o acessório com água ou qualquer outro líquido.

Use sempre ambas as mãos para segurar a máquina. Mantenha a máquina ao lado do corpo.

Se possuir um produto alimentado a gasolina, deixe o motor arrefecer antes de reabastecer.

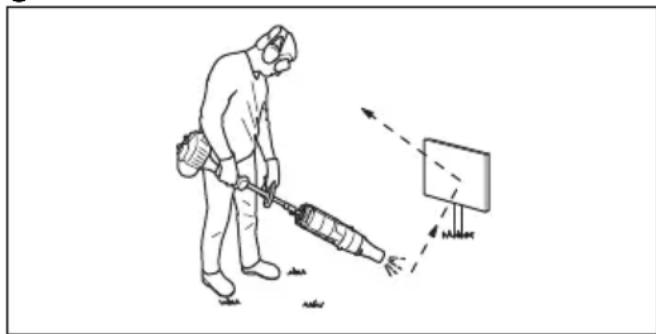

Os fortes fluxos de ar podem deslocar objetos a uma velocidade tal que podem fazer ricochete e causar graves ferimentos nos olhos.

Desligue o motor antes de montar ou desmontar acessórios ou outras peças.

Não utilize o produto em condições meteorológicas desfavoráveis, tais como nevoeiro denso, chuva intensa, vento forte, frio intenso, etc. O funcionamento em condições meteorológicas desfavoráveis é cansativo e

747 - 005 - 16.06.2020pode originar condições de

Certifique-se de que pode andar e estar de pé com segurança. Tenha cuidado com eventuais obstáculos (raízes, pedras, ramos, valas, etc.) em caso de deslocamento inesperado. Tenha muito cuidado ao trabalhar em terreno inclinado.

Nunca pouse o produto com o motor em funcionamento sem que o tenha bem vigiado.

Se possuir um produto alimentado a gasolina, os gases de escape do motor contêm monóxido de carbono que pode causar envenenamento por monóxido de carbono. Por esse motivo, nunca deve ligar ou utilizar o produto em espaços interiores ou pouco ventilados.

Não é permitido usar o soprador em escadas ou andaimes, nem em locais altos (como telhados). Tal poderia provocar ferimentos graves.

Não utilize o produto a menos que seja possível pedir ajuda em caso de acidente.

Nunca coloque nenhum objecto na abertura de entrada de ar, pois isso pode restringir o fluxo de ar e causar danos na unidade.

Certifique-se de que o produto não bate em vedações, árvores ou outro material rígido. Se tal ocorrer, a máquina pode ficar danificada e o utilizador pode sofrer ferimentos graves.

Quando estiver a utilizar protetores acústicos, esteja atento a sinais de aviso ou gritos. Retire sempre os protetores acústicos assim que o motor parar. Equipamento de proteção pessoal ATENÇÃO: Leia as instruções de aviso que

Utilize sempre equipamento de proteção pessoal aprovado ao utilizar o produto. O equipamento de proteção pessoal não previne totalmente os ferimentos mas diminui a respetiva gravidade em caso de acidente. Obtenha ajuda junto do seu concessionário para selecionar o equipamento certo.

Utilize protetores acústicos aprovados com suficiente insonorização. A exposição prolongada a ruídos pode provocar danos auditivos permanentes.

Utilize proteção ocular aprovada. Mesmo com viseira, é necessário utilizar óculos de proteção aprovados. Consideram-se óculos de proteção aprovados os que estejam conformes com a norma ANSI Z87.1 nos EUA ou EN 166 nos países da UE.

Utilize proteção respiratória quando houver risco de poeira.

Utilize luvas sempre que necessário, por exemplo, ao fixar, examinar ou limpar o equipamento.

Utilize botas ou sapatos antideslizantes e estáveis.

Utilize vestuário fabricado com um tecido resistente. Utilize sempre calças e mangas compridas grossas. Não utilize vestuário largo que possa ficar preso em galhos e ramos. Não utilize joias, calções, nem ande de

747 - 005 - 16.06.2020sandálias ou descalço.

Coloque o seu cabelo acima dos ombros para maior segurança.

Mantenha equipamentos de primeiros socorros sempre à mão. Instruções de segurança para manutenção ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto. Efetue uma inspeção geral do produto antes de o utilizar. Observe o esquema de manutenção. Siga as instruções de manutenção e assistência técnica indicadas neste manual. Alguns serviços de manutenção e de assistência técnica têm de ser executados por especialistas formados e qualificados. Consulte as instruções na secção Manutenção. Verifique sempre se existem objectos que possam bloquear a grelha de entrada de ar antes de iniciar os trabalhos. Para evitar a ocorrência de danos devido à queda do produto, realize as operações de montagem e desmontagem junto ao solo. Funcionamento Utilizar o acessório Nota: Respeite as pessoas ao seu redor evitando usar a máquina a horas impróprias, por exemplo a horas avançadas da noite ou cedo de manhã. Reduza os níveis de ruído limitando o número de unidades de equipamento utilizadas em simultâneo. Leia e siga os conselhos simples que se seguem, de modo a incomodar o menos possível as pessoas ao seu redor.

1. Use um ancinho ou uma vassoura para despegar o

lixo pegado ao solo.

2. Limpe os cantos, começando aí e depois

deslocando-se para fora. Isto ajuda a evitar a acumulação de detritos que podem voar para o rosto.

3. Utilize o soprador com a velocidade/aceleração

mínima possível. Raramente é necessário utilizar a velocidade/aceleração máxima. Muitos dos procedimentos de trabalho podem ser efetuados a metade da velocidade/aceleração. Uma velocidade/ aceleração mais baixa diminui o ruído e a poeira; torna-se também mais fácil controlar o lixo recolhido/ movido.

4. Minimize o tempo de sopro humedecendo

ligeiramente as áreas com muito pó ou utilizando equipamento de pulverização.

5. Reduza o consumo de água utilizando sopradores

em vez de mangueiras de água nas diferentes aplicações relacionadas com o relvado e o jardim, tais como treliças, biombos, churrasqueiras, alpendres, etc.

6. Tenha cuidado quando trabalhar perto de plantas. A

força do ar pode danificar as plantas mais delicadas.

747 - 005 - 16.06.2020 2017. A velocidade do jato de ar é regulada através do

interruptor de alimentação/aceleração. Selecione a velocidade mais adequada às respetivas tarefas.

8. Esteja consciente da direcção do vento. Trabalhe a

favor do vento para facilitar o seu trabalho.

9. O uso do soprador para deslocar grandes montes de

lixo é moroso e provoca ruído desnecessário.

10. Mantenha bom equilíbrio e apoio para os pés.

11. Mantenha uma distância entre o tubo e o solo de

forma a evitar o contacto com o solo quando utiliza o produto.

12. Deixe tudo limpo e arrumado. Certifique-se de não

ter soprado lixo para propriedade alheia. Proceda à eliminação dos resíduos no recipiente para lixo.

13. Quando concluir o trabalho, armazene o produto na

horizontal. Manutenção Introdução Seguem abaixo algumas instruções gerais de manutenção. Se necessitar de maiores informações, consulte uma oficina autorizada. Efetuar a manutenção diária do acessório ATENÇÃO: Desligue sempre o motor antes de limpar ou efetuar a manutenção do acessório. Se possuir um produto alimentado a gasolina, desligue o cabo de ignição da vela de ignição. Se possuir um produto alimentado a bateria, retire a bateria. ATENÇÃO: Mantenha todas as partes do seu corpo afastadas de superfícies quentes.

1. Limpe a superfície exterior do soprador.

2. Certifique-se de que nenhuma caixa apresenta

3. Certifique-se de que o produto está em perfeitas

condições de funcionamento.

4. Certifique-se de que todas as porcas e os parafusos

estão bem apertados.

5. Limpe as etiquetas com um pano húmido com uma

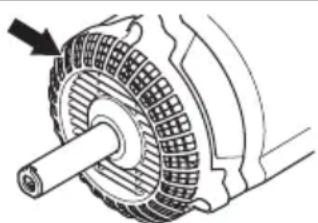

solução de detergente neutro. Verificar o filtro de admissão de ar

1. Certifique-se de que a entrada de ar não é obstruída

de todos os lados, incluindo a parte de baixo, por exemplo por folhas ou lixo. Uma admissão de ar obstruída reduz a capacidade de sopro do produto e aumenta a temperatura de funcionamento do motor, podendo causar avarias no mesmo. Pare o motor e retire o objeto. Transporte, armazenamento e eliminação Transporte e armazenagem Execute os seguintes passos após cada utilização:

• Deixe arrefecer o acessório antes de o armazenar ou transportar.

• Guarde num local elevado, fresco, seco, interior e fora do alcance das crianças. Armazenagem sazonal Prepare o acessório para ser armazenado no final de cada estação ou se não for utilizado durante um período igual ou superior a 30 dias. Se pretender armazenar o acessório soprador durante um período de tempo prolongado:

• Verifique se existem peças soltas ou danificadas no acessório. Aperte todos os parafusos soltos.

• Substitua as peças danificadas, gastas ou partidas.

• No início da estação seguinte, utilize apenas combustível novo com a mistura adequada de gasolina e óleo. 202 747 - 005 - 16.06.2020Especificações técnicas Especificações técnicas para produtos alimentados a gasolina BA101 Peso Peso, kg 1,9 Emissões de ruído Nível de potência sonora, dB(A) medidos 109 Nível de potência sonora, garantido L

dB (A) 112 Níveis acústicos

Nível de pressão sonora equivalente, ao nível do ouvido do utilizador, medido de acor- do com a norma EN15503, dB(A)

Níveis de vibração equivalentes (a hv,eq ) nos punhos, medidos de acordo com a norma EN 15503, m/s

Punhos dianteiros/traseiros: 5,6/8,3 Rendimento do ventilador

Velocidade máxima do ar com bocal padrão, m/s: 66 Fluxo de ar com bocal padrão, m

/min 15 Especificações técnicas para produtos alimentados a bateria 325iLK + Blower attachment BA101 Peso Peso, kg 2,3 + +1,9 Emissões de ruído

Nível de potência sonora, dB(A) medidos 103 Nível de potência sonora, garantido L

O valor equivalente do nível de pressão sonora é calculado com um ciclo de trabalho com uma duração de 1/7 para o ralenti e 6/7 para alta rotação. os dados registados para o nível de pressão sonora equivalente para a máquina têm uma dispersão estatística típica (desvio padrão) de 1 dB(A).

O valor equivalente do nível de vibração é calculado com um ciclo de trabalho com uma duração de 1/7 para o ralenti e 6/7 para alta rotação. os dados comunicados relativamente ao nível de vibração equivalente têm uma dispersão estatística típica (desvio padrão) de 1 m/s

Juntamente com a unidade do motor 525LK/GC2225C.

Emissões de ruído para as imediações, medidas sob forma de potência sonora (L

) em conformidade com a diretiva da CE 2000/14/CE. O nível de potência sonora registado para a máquina foi medido com o equipa- mento de corte original que debita o nível mais alto. A diferença entre a potência sonora garantida e medida é que a potência sonora garantida inclui também a dispersão no resultado da medição e as variações entre diferentes máquinas do mesmo modelo, de acordo com a diretiva 2000/14/CE.

Nível de pressão sonora, ao nível do ouvido do utilizador, medido de acordo com a norma ISO 26868, dB(A) Equipado com acessório aprovado (original), dB (A) 93 Níveis de vibração

Níveis de vibração nos punhos, medidos de acordo com a norma EN 62841-1, m/s

Equipado com acessório aprovado (original), esquerda/direita m/s 1,6/1,1 Rendimento do ventilador

Fluxo de ar no modo normal com bocal padrão, m

/min 14 Velocidade máxima do ar no modo normal com bocal padrão, m/s: 52

Os dados comunicados relativamente ao nível de pressão sonora para a máquina têm uma dispersão estatís- tica típica (desvio padrão) de 3 dB (A) e foram medidos com o acessório original que debita o nível mais alto. Medido juntamente com a unidade do motor 325iLK.

Os dados comunicados relativamente ao nível de vibração têm uma dispersão estatística típica (desvio pa- drão) de 2 m/s

. Para poder comparar os níveis de vibração, produtos a bateria e de combustão, utilize a calculadora de vibrações. Consulte https://www.husqvarna.com/pt/servicos-solucoes/calculadora-vibracoes/. Medido juntamente com a unidade do motor 325iLK.

Medido juntamente com a unidade do motor 325iLK. 204 747 - 005 - 16.06.2020Declaração CE de conformidade Declaração CE de conformidade – para produtos alimentados a gasolina A Husqvarna AB, SE-561 82 Huskvarna, Suécia, tel: +46-36-146500, declara que o acessório Husqvarna soprador, com números de série de 2019 e posteriores (o ano é claramente indicado na etiqueta de tipo, seguido do número de série), cumpre as disposições constantes na DIRETIVA DO CONSELHO:

• de 17 de maio de 2006 "referente a máquinas" 2006/42/CE

• de 8 de junho de 2011, referente à "restrição do uso de determinadas substâncias perigosas em equipamento elétrico e eletrónico" 2011/65/UE

• de 8 de maio de 2000, "referente a emissões de ruído para o ambiente" 2000/14/CE. As seguintes normas foram aplicadas para produtos alimentados a gasolina:

EN15503:2009+A2:2015, SS-EN ISO 12100:2010, EN

IEC 63000:2018 A RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Suécia, realizou o exame de tipo voluntário em nome da Husqvarna AB. O certificado tem o número: SEC/15/2416 – Husqvarna BA101 Huskvarna, 2019-06-24 Pär Martinsson, Chefe de Desenvolvimento (representante autorizado da Husqvarna AB e responsável pela documentação técnica) Declaração de conformidade CE - para produtos alimentados a bateria A Husqvarna AB, SE-561 82 Huskvarna, Suécia, tel: +46-36-146500, declara que o soprador, acessório BA101 Husqvarna com unidade de potência Husqvarna 325iLK com números de série de 2019 e posteriores (o ano é claramente indicado na etiqueta de tipo, seguido do número de série), cumpre as disposições constantes na DIRETIVA DO CONSELHO:

• de 17 de maio de 2006 "referente a máquinas" 2006/42/CE

• de 8 de junho de 2011, referente à "restrição do uso de determinadas substâncias perigosas em equipamento elétrico e eletrónico" 2011/65/UE

• de 8 de maio de 2000, "referente a emissões de ruído para o ambiente" 2000/14/CE. As seguintes normas foram aplicadas para produtos alimentados a bateria:

IEC 60335-2-100, EN IEC 63000:2018

A RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Suécia, realizou o exame de tipo voluntário em nome da Husqvarna AB. O certificado tem o número: SEC/15/2416 – Husqvarna BA101 A RISE SMP Svensk Maskinprovning AB também verificou a conformidade com o anexo V da Diretiva 2000/14/CE do Conselho. O certificado tem o número: 01/012/014 Para mais informações sobre as emissões sonoras, consulte Especificações técnicas na página 203

Huskvarna, 2019-06-24 Pär Martinsson, Chefe de Desenvolvimento (representante autorizado da Husqvarna AB e responsável pela documentação técnica)
