NÁVOD K OBSLUZE 525LK HUSQVARNA

• Úvod p. 26
• Bezpečnost p. 27
• Provoz p. 33
• Údržba p. 33
• Přeprava, skladování a likvidace p. 34
• Technické údaje p. 34

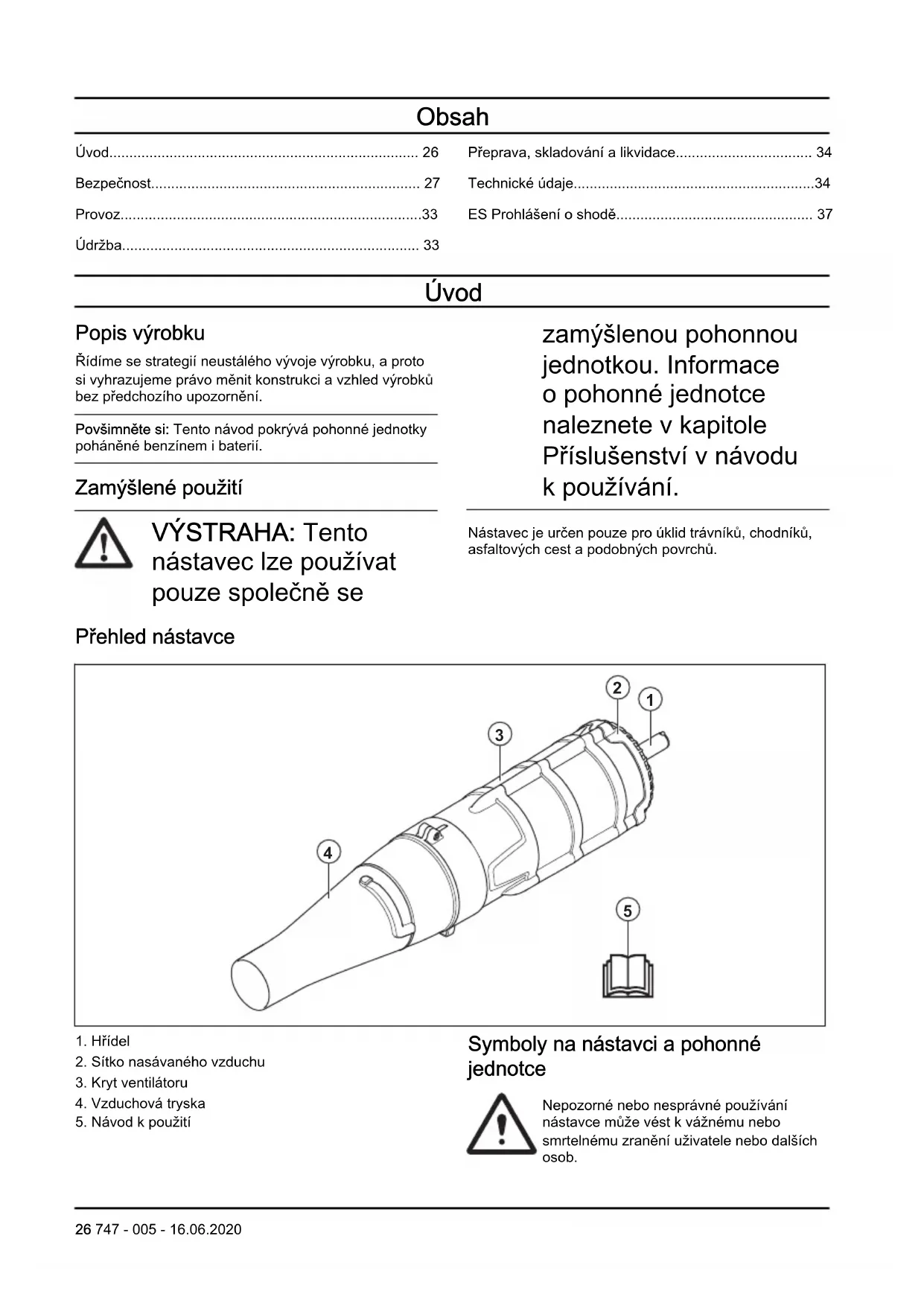

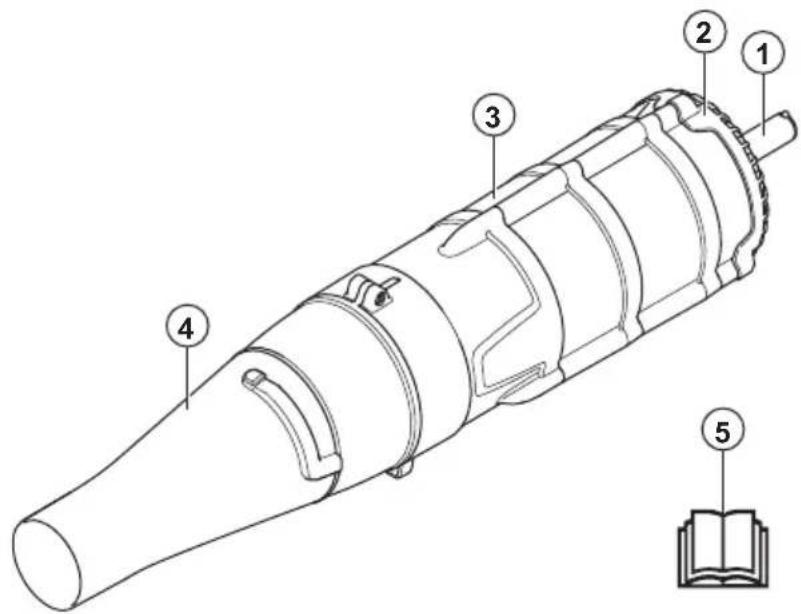

• ES Prohlášení o shodě Úvod Popis výrobku Řídíme se strategií neustálého vývoje výrobku, a proto si vyhrazujeme právo měnit konstrukci a vzhled výrobků bez předchozího upozornění. Povšimněte si: Tento návod pokrývá pohonné jednotky poháněné benzínem i baterií. Zamýšlené použití VÝSTRAHA: Tento nástavec lze používat pouze společně se zamýšlenou pohonnou jednotkou. Informace o pohonné jednotce naleznete v kapitole Příslušenství v návodu k používání. Nástavec je určen pouze pro úklid trávníků, chodníků, asfaltových cest a podobných povrchů. Přehled nástavce p. 37

Symboly na nástavci a pohonné jednotce Nepozorné nebo nesprávné používání nástavce může vést k vážnému nebo smrtelnému zranění uživatele nebo dalších osob. 26 747 - 005 - 16.06.2020Pozorně si přečtěte tento návod k používání a předtím, než nástavec začnete používat, se přesvědčte o tom, že pokynům rozumíte. Tento nástavec vyhovuje platným směrnicím ES. Používejte schválenou ochranu sluchu, očí a dýchacích cest. Používejte schválené ochranné rukavice. Emise hluku do okolí dle směrnice Evropského společenství. Emise nástavce jsou uvedeny v kapitole Technické údaje a na štítku. Obsluha foukače musí zajistit, aby se v okruhu 15 metrů nepohybovali lidé ani zvířata. Pokud pracuje několik pracovníků na stejném místě, musí být dodržována bezpečná vzdálenost rozestupů minimálně 15 metrů. Fou- kač může velkou silou odmrštit předměty, které se mohou odrazit zpět. Pokud nepoužíváte doporučené ochranné prostředky, může dojít k vážnému poranění očí. Foukač může velkou silou odmrštit předměty, které se mohou odrazit zpět. Pokud nepoužíváte doporučené ochranné prostředky, může dojít k vážnému poranění očí. Uživatel výrobku je povinen dohlédnout na to, aby se bě- hem práce nevyskytovala žádná osoba nebo zvíře v okruhu 15 metrů od stroje. Useknutí prstů nebo ruky lopatkou ventilátoru. Neotevírejte ani nedemontujte bezpečnostní kryty a sítka, když je motor v chodu. Povšimněte si: Další symboly/štítky na nástavci se týkají zvláštních certifikačních požadavků pro určité obchodní trhy. Bezpečnost Definice týkající se bezpečnosti Varování, upozornění a poznámky slouží jako upozornění na specifické důležité části návodu k používání. VÝSTRAHA: Používá se v případě nebezpečí úrazu nebo usmrcení obsluhy nebo okolních osob, pokud nejsou dodrženy pokyny uvedené v této příručce. VAROVÁNÍ: Používá se v případě nebezpečí poškození výrobku nebo nástavce, dalších materiálů či škod na majetku v blízkém okolí, pokud nejsou dodrženy

747 - 005 - 16.06.2020 27pokyny uvedené v této

příručce. Povšimněte si: Používá se k poskytnutí dalších informací, které jsou nezbytné v dané situaci. Obecné bezpečnostní pokyny VÝSTRAHA: Před použitím nástavce si přečtěte následující bezpečnostní pokyny.

Přečtěte si pozorně tento návod k používání a nepoužívejte nástavec, pokud mu zcela nerozumíte.

Pro získání kompletních informací o používání je nutné si spolu s tímto návodem k používání přečíst návod k používání pohonné jednotky.

Konstrukce nástavce nesmí být za žádných okolností upravována bez svolení výrobce. Nepoužívejte nástavec, pokud se vám zdá, že jej někdo upravil, a vždy používejte originální příslušenství. Nepovolené úpravy a/nebo příslušenství může vést k vážnému nebo smrtelnému zranění obsluhy nebo jiných osob. Bezpečnostní pokyny pro provoz VÝSTRAHA: Před použitím výrobku si přečtěte následující varování. VÝSTRAHA: Tento výrobek vytváří během provozu elektromagnetické pole. Toto pole může za určitých okolností narušovat funkci aktivních či pasivních implantovaných lékařských přístrojů. Za účelem snížení rizika možného zranění nebo smrtelného úrazu doporučujeme osobám s implantovanými lékařskými přístroji poradit se před použitím výrobku s lékařem a s výrobcem implantovaného lékařského přístroje.

Nikdy nepoužívejte výrobek, když jste unavení, nemocní, jestliže jste požili alkohol nebo jestliže užíváte léky, které by mohly ovlivnit váš

747 - 005 - 16.06.2020zrak, úsudek nebo pohybovou

Nikdy nepoužívejte produkt, který není zcela v pořádku.

Všechny kryty a ochranné kryty musí být před zahájením práce upevněny. Používáte-li výrobek poháněný benzínem, kontrolujte, zda nejsou koncovka kabelu zapalovací svíčky a kabel zapalování poškozené, aby se zabránilo nebezpečí úrazu elektrickým proudem.

Obsluha foukače musí zajistit, aby se v okruhu 15 metrů nepohybovali lidé ani zvířata. Pokud pracuje několik pracovníků na stejném místě, musí být dodržována bezpečná vzdálenost rozestupů minimálně 15 metrů.

Nedovolte dětem používat výrobek.

Nedovolte pracovat s produktem nikomu, kdo si předem nepřečetl a neporozuměl obsahu návodu k použití.

Nikdy nesundávejte sítko nasávaného vzduchu.

Pokud motor běží, nikdy se nedotýkejte zapalovací svíčky nebo zapalovacího kabelu. Kontakt se zapalovací svíčkou či její objímkou může způsobit úraz elektrickým proudem.

Vždy se spojte s místními úřady a zkontrolujte, zda postupujete dle příslušných přepisů.

Všechny části těla udržujte mimo dosah horkých povrchů.

Dostanete-li se do situace, kdy pocítíte jakoukoliv pochybnost co do práce s vybavením, požádejte o radu odborníka. Spojte se s vaším prodejcem nebo servisem. Nepoužívejte vybavení, necítíte-li se dostatečně kvalifikováni.

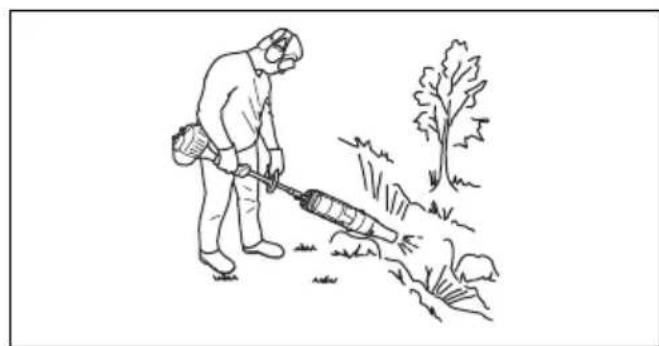

Ústí trubice foukače držte co možná nejblíže nad zemí. Využijte celou délku foukací trubky, abyste udrželi proud vzduchu co nejblíže u země.

Používejte stroj během normální pracovní doby, abyste nerušili ostatní. Nepracujte brzy ráno nebo pozdě večer.

Dávejte pozor na své okolí. Pokud se někdo přiblíží k vaší pracovní oblasti, uvolněte plyn/páčku spínače, dokud dotyčná osoba neodstoupí do bezpečné vzdálenosti. Foukač vždy směrujte pryč do lidí, zvířat, dětských hřišť, otevřených oken, aut atd. Vzduch pod tlakem může odmrštit kamínky, hlínu

747 - 005 - 16.06.2020

29a klacíky, které mohou způsobit zranění osob nebo zvířat, rozbití skla nebo jiné škody.

Nikdy nevkládejte ruce ani jiné předměty do skříně foukače. Rotující ventilátor může způsobit vážné zranění.

Udržujte vnější povrch čistý, bez přítomnosti oleje a paliva.

Nikdy stroj nepoužívejte k rozptýlení chemikálií, hnojiv nebo přípravků, které mohou obsahovat toxické látky.

V zájmu protipožární ochrany stroj nepoužívejte v blízkosti hořícího listí, dřeva, krbů, ohnišť, popelníků apod.

Na nástavec nelijte ani nestříkejte vodu ani jiné kapaliny.

K přidržování stroje vždy používejte obě ruce. Stroj držte po straně svého těla.

Používáte-li výrobek poháněný benzínem, nechte motor před doplňováním paliva vychladnout.

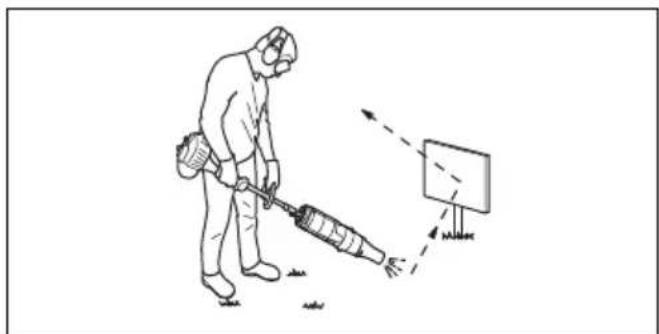

Silný proud vzduchu může uvést odklízené předměty do pohybu takovou rychlostí, že se mohou odrazit zpět a vážně poškodit oči.

Před montáží nebo demontáží příslušenství vždy vypněte motor.

Nepoužívejte výrobek za špatného počasí, jako např. v husté mlze, prudkém dešti, silném větru, silném mrazu apod. Práce za špatného počasí je namáhavá a může vést k nebezpečným okolnostem, např. ke kluzkému podloží.

Ujistěte se, že se můžete volně pohybovat a bezpečně stát. Zkontrolujte, zda ve vašem bezprostředním okolí nejsou nějaké překážky (kořeny, kameny, větve, jámy, příkopy apod.), pro případ, že by bylo nutné se rychle přesunout. Zvláštní pozornost věnujte práci ve svažitém terénu.

Nikdy neodkládejte výrobek, který je v chodu, pokud jej nemáte plně pod dohledem.

Používáte-li výrobek poháněný benzínem, výfukové plyny motoru obsahují oxid uhelnatý, který může způsobit otravu. Z tohoto důvodu výrobek nikdy nestartujte nebo s ním nepracujte v uzavřených prostorách nebo na místech s nedostatečnou ventilací.

Foukač nesmí být používán na žebříku či lešení nebo ve výškách (například na střechách). Takové používání by mohlo způsobit vážné zranění.

Nikdy nepracujte s výrobkem, nemáte-li možnost přivolat pomoc v případě nehody.

Nikdy nevkládejte žádné předměty do otvoru přívodu vzduchu. Mohlo by dojít k omezení průtoku vzduchu s následným poškozením jednotky.

Dejte pozor, aby výrobek nenarazil do plotu, stromu nebo jiného tvrdého objektu. Mohlo by dojít k poškození stroje a vážnému zranění.

Používáte-li ochranu sluchu, vždy je nutné dávat pozor na výstražné signály nebo volání. Ochranu sluchu sejměte vždy ihned po zastavení motoru. Osobní ochranné prostředky VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

Při použití výrobku je nutné vždy používat schválené osobní ochranné prostředky. Osobní ochranné prostředky nemohou zcela eliminovat nebezpečí úrazu, ale v případě nehody pomáhají snížit míru poranění. Požádejte prodejce, aby vám pomohl vybrat správné vybavení.

Použijte schválenou ochranu sluchu s dostatečným tlumicím účinkem. Dlouhodobé vystavování působení hluku může vést k trvalému poškození sluchu.

Vždy používejte schválenou ochranu očí. Použijete-li štít, je nutno použít i schválené ochranné brýle. Schválené ochranné brýle musí být

Pokud hrozí nebezpečí vdechování prachu, používejte ochranu dýchacích cest.

Při určitých činnostech používejte rukavice, například při nasazování, kontrole nebo čištění zařízení.

Používejte pevnou, protiskluzovou obuv.

Noste oblečení vyrobené z pevné tkaniny. Vždy používejte silné, dlouhé kalhoty a dlouhé rukávy. Nepoužívejte volné oblečení, které se může zachytit o keře nebo větve. Nepoužívejte šperky, krátké kalhoty nebo sandály a nepracujte bosi. Stáhněte si vlasy bezpečně nahoru nad úroveň ramen.

Mějte při ruce lékárničku. Bezpečnostní pokyny pro údržbu VÝSTRAHA: Před použitím výrobku si přečtěte následující varování. Před použitím důkladně zkontrolujte celý výrobek. Viz plán údržby.

747 - 005 - 16.06.2020Provádějte údržbu a servis

podle pokynů v tomto návodu. Některé úkony údržby a opravy mohou provádět pouze vyškolení a kvalifikovaní odborníci. Viz pokyny v části Údržba. Před zahájením práce vždy zkontrolujte, zda není sítko nasávaného vzduchu blokováno cizími předměty. Abyste předešli poškození způsobenému pádem produktu, veškeré montáže provádějte nízko nad zemí. Provoz Použití nástavce Povšimněte si: Buďte ohleduplní ke svému okolí a nepoužívejte stroj v nevhodném čase jako je pozdě večer nebo velmi brzo ráno. Snižte úroveň hluku omezením počtu současně používaných zařízení. Pročtěte si a postupujte dle níže uvedených jednoduchých pravidel, abyste rušili vaše okolo co možná nejméně.

1. Nečistoty zašlapané do země nejdříve uvolněte

hráběmi nebo koštětem.

2. Začněte čištěním rohů a postupujte se směrem ven.

Tímto způsobem zabráníte nahromadění nečistot, které by vám mohly vletět do obličeje.

3. Používejte foukač s co možná nejméně stisknutou

páčkou plynu. Plný plyn je používán málokdy a většinu práce lze provádět s plynem v poloviční poloze. Méně plynu znamená méně hluku a prachu. Sfoukávané a přesouvané smetí také budete mít snáz pod kontrolou.

4. Zkraťte dobu foukání na minimum tím, že mírně

navlhčíte prašné oblasti nebo použijete postřikovací zařízení.

5. Spotřebu vody snížíte tím, že použijete foukač místo

hadice s vodou. S foukačem lze na zahradě čistit také např. mříže, zástěny, rošty či verandy.

6. Při práci v blízkosti rostlin buďte opatrní. Vzduch pod

tlakem by mohl poškodit choulostivé rostliny.

7. Rychlost proudu vzduchu je regulována pomocí

plynu/páčky spínače. Vždy používejte takovou rychlost vzduchu, která odpovídá určenému úkolu.

8. Při práci dbejte na směr větru. Vždy pracuje po

směru větru, usnadní vám to práci.

9. Používání foukače pro přemisťování velké hromady

např. listí vám zabere mnoho času a foukač bude zbytečně hlučný.

10. Držte dobře rovnováhu a stůjte pevně.

11. Mezi trubkou a zemí udržujte mezeru, aby při práci

s výrobkem nedocházelo ke kontaktu se zemí.

12. Po skončení práce po sobě ukliďte. Ujistěte se, že

jste nenafoukali nečistoty na cizí pozemek nebo zahradu. Odpad odkliďte do popelnice či kontejneru.

13. Po dokončení práce je třeba výrobek skladovat ve

vodorovné poloze. Údržba Úvod V následujících odstavcích najdete některé pokyny k provádění obecné údržby. Pokud potřebujete další informace, spojte se se servisem. Denní údržba nástavce VÝSTRAHA: Před zahájením čištění nebo údržby nástavce vždy vypněte motor. Pokud máte výrobek poháněný benzínem, odpojte kabel zapalování od zapalovací svíčky. Pokud máte výrobek poháněný baterií, vyjměte baterii.

747 - 005 - 16.06.2020 33VÝSTRAHA: Všechny

části těla udržujte mimo dosah horkých povrchů.

1. Vyčistěte vnější povrch foukače.

2. Zkontrolujte, zda nejsou kryty prasklé.

3. Zkontrolujte, zda je výrobek v perfektním provozním

4. Zkontrolujte, zda jsou všechny zážitkové matice

5. Pomocí vlhkého hadříku namočeného do šetrného

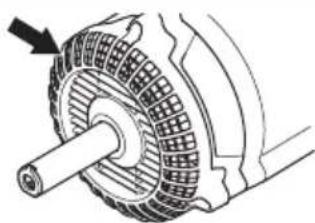

čisticího prostředku vyčistěte štítky. Kontrola sítka nasávaného vzduchu

1. Kontrolujte, zda nedošlo k zablokování přívodu

vzduchu na všech stranách včetně spodní strany, např. listím nebo smetím. Ucpaný přívod vzduchu snižuje foukací kapacitu výrobku a zvyšuje pracovní teplotu motoru, což může způsobit závadu motoru. Vypněte motor a odstraňte z přívodu vzduchu všechny překážky. Přeprava, skladování a likvidace Přeprava a skladování Po každém použití proveďte následující kroky:

• Před uskladněním nebo přepravou nechte přídavné zařízení vychladnout.

• Skladujte ve vysokém, chladném, suchém vnitřním prostoru mimo dosah dětí. Sezónní uložení Nástavec připravte k uložení na konci sezóny nebo pokud jej nebudete používat déle než 30 dní. V případě, že má být přídavný foukač po nějakou dobu uskladněn:

• Zkontrolujte, zda nejsou na přídavném zařízení povolené nebo poškozené díly. Utáhněte všechny povolené šrouby.

• Veškeré poškozené, opotřebené či porušené součásti vyměňte.

• Na začátku další sezóny použijte čerstvé palivo se správným poměrem benzínu a oleje. Technické údaje Technické údaje pro výrobky poháněné benzínem BA101 Hmotnost Hmotnost, kg 1,9 Emise hluku Hladina akustického výkonu, změřená dB (A) 109 Hladina akustického výkonu, zaručená L

Ekvivalentní hladina akustického tlaku v úrovni uší obsluhy, změřená podle normy EN 15503, dB(A)

Ekvivalentní hodnoty hladiny akustického tlaku je dosaženo při pracovním cyklu složeného z 1/7 z chodu na volnoběžné otáčky a ze 6/7 z plného výkonu. Uváděná data pro ekvivalentní hladinu akustického tlaku pro stroj mají typickou statistickou odchylku (standardní odchylku) 1 dB (A). 34 747 - 005 - 16.06.2020BA101 Úrovně vibrací

Ekvivalentní hladiny vibrací (a hv,eq ) v rukojetích, měřené podle normy EN 15503, m/s

Přední/zadní rukojeť: 5,6/8,3 Výkon ventilátoru

Maximální rychlost vzduchu se standardní trubkou, m/s: 66 Průtok vzduchu se standardní tryskou (m

/min) 15 Technické údaje pro výrobky poháněné baterií 325iLK + Blower attachment BA101 Hmotnost Hmotnost, kg 2,3 + 1,9 Emise hluku

Hladina akustického výkonu, změřená dB (A) 103 Hladina akustického výkonu, zaručená L

Hladina akustického tlaku v úrovni uší obsluhy, změřená podle normy ISO 26868, dB(A) Vybaven schváleným příslušenstvím (originální), dB (A) 93 Úrovně vibrací

Hladiny vibrací v rukojetích, měřené podle normy EN 62841-1, m/s

Vybaveno schváleným příslušenstvím (originální), levá/pravá, m/s 1,6/1,1 Výkon ventilátoru

Průtok vzduchu v normálním režimu se standardní tryskou, m

Ekvivalentní hodnoty hladiny vibrací je dosaženo při pracovním cyklu složeného z 1/7 z chodu na volnoběžné otáčky a 6/7 z plného výkonu. Uváděná data pro ekvivalentní hladinu vibrací mají typickou statistickou odchyl- ku (standardní odchylku) 1 m/s

Společně s jednotkou motoru 525LK/GC2225C.

Emise hluku v životním prostředí měřené jako akustický výkon (L

) v souladu se směrnicí 2000/14/ES. Uvá- děná hladina akustického výkonu pro stroj byla měřena s originálním řezacím nástavcem, který generuje nej- vyšší hladinu. Rozdíl mezi garantovaným a měřeným akustickým výkonem je v tom, že garantovaný akustický výkon rovněž zahrnuje rozptyl výsledků měření a rozdíly mezi různými stroji téhož modelu podle Směrnice 2000/14/ES.

Uváděná data pro hladinu akustického tlaku pro stroj mají typickou statistickou odchylku (standardní odchyl- ku) 3 dB (A), která byla měřena s originálním řezacím nástavcem generujícím nejvyšší hladinu. Měřeno spo- lečně s jednotkou motoru 325iLK.

Uváděná data o úrovni vibrací mají typickou statistickou odchylku (standardní odchylku) 2 m/s

. Pro srovnání hladiny vibrací akumulátorových výrobků a výrobků se spalovacím motorem použijte kalkulačku vibrací: https://www.husqvarna.com/cz/sluzby-reseni/kalkulacka-vibraci/. Měřeno společně s jednotkou motoru 325iLK.

Měřeno společně s jednotkou motoru 325iLK.

747 - 005 - 16.06.2020 35325iLK + Blower attachment BA101

Maximální rychlost vzduchu v normálním režimu se standardní tryskou, m/s: 52 36 747 - 005 - 16.06.2020ES Prohlášení o shodě Prohlášení o shodě ES – pro výrobky poháněné benzínem Husqvarna AB, SE–561 82 Huskvarna, Švédsko, tel: +46-36-146500, prohlašuje, že nástavec s foukačem Husqvarna se sériovými čísly od roku 2019 a dále (rok je zřetelně vyznačen v textu na typovém štítku a za ním následuje sériové číslo) vyhovuje požadavkům následujících SMĚRNIC RADY EVROPSKÉ UNIE:

• ze 17. května 2006 „týkající se strojních zařízení” 2006/42/ES

• ze dne 8. června 2011 „o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních“ 2011/65/EU

• z 8. května 2000 „týkající se emisí hluku v okolním prostředí“ 2000/14/ES. U benzínových výrobků byly uplatněny následující normy:

EN15503:2009+A2:2015, SS-EN ISO 12100:2010, EN

IEC 63000:2018 Institut RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Švédsko, provedl na žádost společnosti Husqvarna AB dobrovolnou typovou zkoušku. Číslo certifikátu: SEC/15/2416 – Husqvarna BA101 Huskvarna, 2019-06-24 Pär Martinsson, ředitel vývoje (Autorizovaný zástupce společnosti Husqvarna AB a odpovědný za technickou dokumentaci) Prohlášení o shodě ES – pro výrobky poháněné baterií Husqvarna AB, SE–561 82 Huskvarna, Švédsko, tel: +46-36-146500, prohlašuje, že foukač, nástavec Husqvarna BA101 s pohonnou jednotkou Husqvarna 325iLK se sériovými čísly od roku 2019 (rok je zřetelně vyznačen v textu na typovém štítku a za ním následuje sériové číslo) vyhovuje požadavkům následujících SMĚRNIC RADY EVROPSKÉ UNIE:

• ze 17. května 2006 „týkající se strojních zařízení” 2006/42/ES

• ze dne 8. června 2011 „o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních“ 2011/65/EU

• z 8. května 2000 „týkající se emisí hluku v okolním prostředí“ 2000/14/ES. U akumulátorových výrobků byly uplatněny následující normy:

IEC 60335-2-100, EN IEC 63000:2018

Institut RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Švédsko, provedl na žádost společnosti Husqvarna AB dobrovolnou typovou zkoušku. Číslo certifikátu: SEC/15/2416 – Husqvarna BA101 Institut RISE SMP Svensk Maskinprovning AB rovněž ověřil shodu s dodatkem V směrnice Evropského parlamentu a Rady 2000/14/ES. Certifikát má číslo: 01/012/014 Informace o emisích hluku najdete v části Technické údaje na strani 34

Huskvarna, 2019-06-24 Pär Martinsson, ředitel vývoje (Autorizovaný zástupce společnosti Husqvarna AB a osoba odpovědná za technickou dokumentaci)
