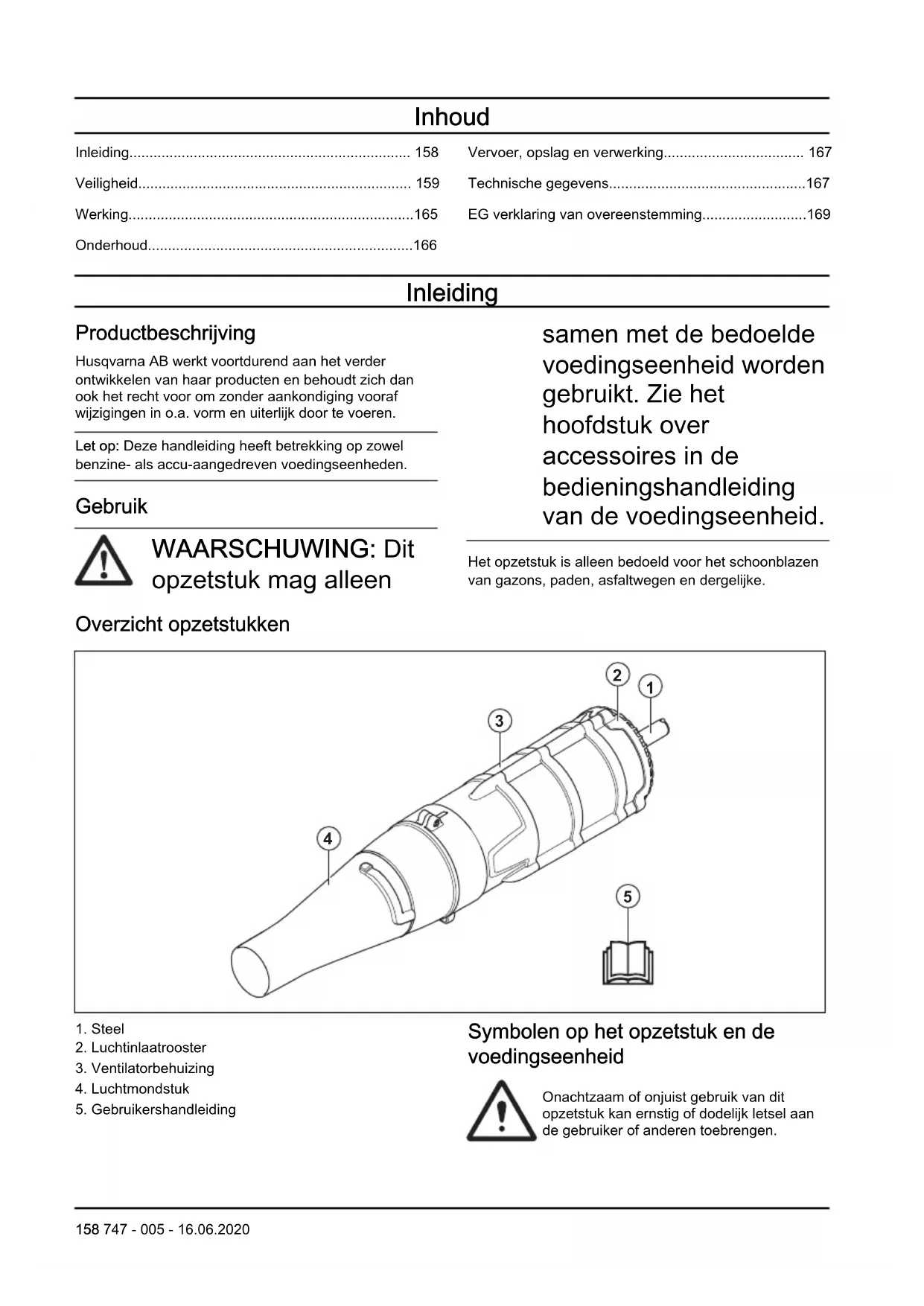

• Inleiding p. 158
• Veiligheid p. 159
• Werking p. 165
• Onderhoud p. 166
• Vervoer, opslag en verwerking p. 167
• Technische gegevens p. 167
• EG verklaring van overeenstemming Inleiding Productbeschrijving Husqvarna AB werkt voortdurend aan het verder ontwikkelen van haar producten en behoudt zich dan ook het recht voor om zonder aankondiging vooraf wijzigingen in o.a. vorm en uiterlijk door te voeren. Let op: Deze handleiding heeft betrekking op zowel benzine- als accu-aangedreven voedingseenheden. Gebruik WAARSCHUWING: Dit opzetstuk mag alleen samen met de bedoelde voedingseenheid worden gebruikt. Zie het hoofdstuk over accessoires in de bedieningshandleiding van de voedingseenheid. Het opzetstuk is alleen bedoeld voor het schoonblazen van gazons, paden, asfaltwegen en dergelijke. Overzicht opzetstukken p. 169

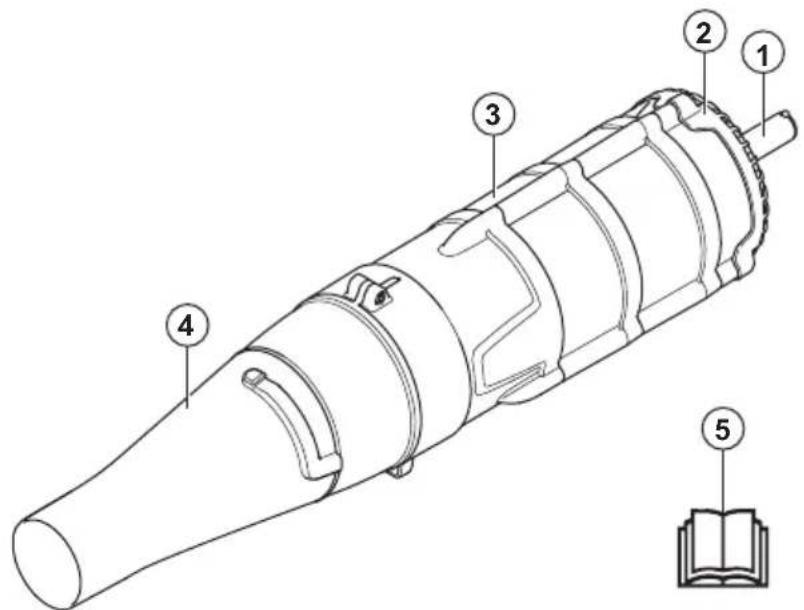

2. Luchtinlaatrooster

5. Gebruikershandleiding

Symbolen op het opzetstuk en de voedingseenheid Onachtzaam of onjuist gebruik van dit opzetstuk kan ernstig of dodelijk letsel aan de gebruiker of anderen toebrengen. 158 747 - 005 - 16.06.2020Lees de bedieningshandleiding zorg- vuldig door en zorg dat u de instruc- ties hebt begrepen voordat u het op- zetstuk gaat gebruiken. Dit opzetstuk voldoet aan de geldende EG- richtlijnen. Gebruik goedgekeurde gehoor-, oog- en ademhalingsbescherming. Draag goedgekeurde veiligheidshandschoenen. Geluidsemissie naar de omgeving volgens de richtlijn van de Europese Gemeenschap. De emissie van het opzetstuk staat vermeld in het hoofdstuk "Technische gegevens" en op het label. De gebruiker van de blazer dient er- voor te zorgen dat geen mensen of dieren dichterbij komen dan 15 meter. Indien meerdere gebruikers werken in hetzelfde werkgebied, is de onder- linge veiligheidsafstand min. 15 me- ter. De bladblazer kan voorwerpen met geweld wegslingeren, die terug kunnen kaatsen. Dit kan leiden tot ernstig oogletsel, als de aanbevolen veiligheidsuitrusting niet wordt ge- bruikt. De bladblazer kan voorwerp- en met geweld wegslingeren, die terug kunnen kaatsen. Dit kan leiden tot ernstig ooglet- sel, als de aanbevolen vei- ligheidsuitrusting niet wordt gebruikt. Gebruikers van het product moeten erop toezien dat er tijdens het werk geen men- sen of dieren dichter dan 15 meter bij het product komen. Afgesneden vingers of handen door ventilatorschoep. Open of verwijder de beschermkappen of -netten niet terwijl de motor draait. Let op: Overige op het opzetstuk aangegeven symbolen/ plaatjes verwijzen naar specifieke eisen aan certificering voor bepaalde markten. Veiligheid Veiligheidsdefinities Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt om te wijzen op belangrijke delen van de gebruikershandleiding. WAARSCHUWING: Wordt gebruikt om te wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wanneer de instructies in de handleiding niet worden gevolgd.

747 - 005 - 16.06.2020 159OPGELET: Wordt

gebruikt indien er een risico bestaat op schade aan het product en/of het hulpstuk, andere materialen of aan de omgeving wanneer de instructies in de handleiding niet worden gevolgd. Let op: Geven verdere informatie die nodig is in een bepaalde situatie. Algemene veiligheidsinstructies WAARSCHUWING: Lees de volgende veiligheidsinstructies voordat u het opzetstuk gebruikt.

Lees de gebruikershandleiding zorgvuldig door en zorg dat u de instructies hebt begrepen voordat u het opzetstuk gebruikt.

Deze bedieningshandleiding moet samen met de bedieningshandleiding voor de voedingseenheid worden gelezen om de volledige gebruikersinformatie te verkrijgen.

De oorspronkelijke vormgeving van het opzetstuk mag in geen enkel geval gewijzigd worden zonder toestemming van de fabrikant. Gebruik nooit een opzetstuk dat gewijzigd lijkt te zijn door anderen, en gebruik altijd originele accessoires. Niet goedgekeurde wijzigingen en/of niet- originele onderdelen kunnen tot ernstig persoonlijk letsel of de dood van zowel gebruiker als omstanders leiden. Veiligheidsinstructies voor bediening WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken. WAARSCHUWING: Dit product produceert tijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of fataal letsel te 160 747 - 005 - 16.06.2020beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat voordat ze dit product gaan bedienen.

Gebruik het product nooit als u moe bent, ziek bent, alcohol hebt gedronken of andere drugs heeft ingenomen of wanneer u medicijnen gebruikt die uw gezichtsvermogen, beoordelingsvermogen of coördinatievermogen negatief beïnvloeden.

Gebruik nooit een machine die defect is.

Alle kappen en beschermkappen moeten gemonteerd zijn voor de start. Als u een product hebt dat op benzine werkt, controleer dan of de bougiedop en ontstekingskabel onbeschadigd zijn om het risico van een elektrische schok te voorkomen.

De gebruiker van de blazer dient ervoor te zorgen dat geen mensen of dieren dichterbij komen dan 15 meter. Indien meerdere gebruikers werken in hetzelfde werkgebied, is de onderlinge veiligheidsafstand min. 15 meter.

Laat nooit kinderen het product gebruiken.

Laat nooit iemand anders het product gebruiken zonder dat u zeker weet dat hij of zij de gebruikershandleiding heeft gelezen en begrepen.

Verwijder het luchtinlaatrooster nooit.

Raak de bougie of de ontstekingskabel nooit aan terwijl de motor loopt. Aanraken van de bougie of stekker kan leiden tot elektrische schokken.

Neem altijd contact op met de plaatselijke overheid en controleer of u de op u van toepassing zijnde bepalingen naleeft.

Houd alle lichaamsdelen uit de buurt van hete oppervlakken.

Wanneer u in een situatie belandt waarin u niet goed weet hoe u verder te werk moet gaan, moet u een expert raadplegen. Wend u tot uw dealer of uw servicewerkplaats. Gebruik de machine nooit voor taken waarvoor u niet voldoende gekwalificeerd bent.

747 - 005 - 16.06.2020

161• Houd de mond van de blaaspijp zo dicht mogelijk bij de grond. Gebruik de volledige lengte van de blaaspijp om de luchtstroom dicht bij de grond te houden.

Gebruik de machine tijdens normale werktijden om onnodige overlast te vermijden. Vermijd werkzaamheden 's morgens vroeg of 's avonds laat.

Let op uw omgeving. Mocht iemand uw werkterrein naderen, laat dan de gashendel/ voedingsschakelaar los tot de persoon weer op gepaste afstand is. Richt de blazer weg van personen, dieren, speelplaatsen, open ramen, auto's, enz. Door de kracht van de lucht kunnen stenen, vuil of stokken worden weggeworpen of afgeketst en mensen of dieren verwonden, glas breken of andere schade veroorzaken.

Steek uw handen of andere voorwerpen nooit in de behuizing van de blazer om ernstig letsel door de draaiende rotor te voorkomen.

Houd het buitenoppervlak vrij van olie en brandstof.

Nooit gebruiken voor het verspreiden van chemicaliën, kunstmest of andere stoffen die mogelijk giftige bestanddelen bevatten.

Om verspreiding van vuur te voorkomen mag de blazer nooit gebruikt worden in de buurt van brandende bladeren of struiken, haarden, barbecues, asbakken enz.

Dompel het opzetstuk nooit onder en besproei het nooit met water of enige andere vloeistof.

Gebruik altijd beide handen om de machine vast te houden. Houd de machine naast uw lichaam.

Als u een product hebt dat op benzine werkt, laat de motor dan afkoelen voordat u brandstof bijvult.

De krachtige luchtstroom kan voorwerpen met zo’n snelheid verplaatsen dat ze terug kunnen stuiteren en ernstige schade aan uw ogen kunnen veroorzaken.

Schakel de motor uit voordat u accessoires of andere onderdelen monteert of demonteert.

Gebruik het product nooit bij ongunstige weersomstandigheden, bijv. bij mist, regen, bij harde wind, hevige koude, etc. Het gebruik bij ongunstige weersomstandigheden is vermoeiend en kan tot gevaarlijke situaties leiden, bijvoorbeeld gladde oppervlakken.

Zorg ervoor dat u veilig kunt gaan en staan. Controleer of er eventuele hindernissen zijn als u onverwacht snel moet kunnen wegkomen (wortels, stenen, takken, kuilen, greppels enz.). Wees extra voorzichtig wanneer u op hellend terrein werkt.

Leg het product nooit neer terwijl de motor draait, tenzij u er goed zicht op hebt.

Hebt u een product hebt dat op benzine werkt? De uitlaatgassen bevatten koolmonoxide. Dit kan koolmonoxidevergiftiging veroorzaken. Start of gebruik het product daarom nooit binnenshuis of op een slecht geventileerde plek.

De blazer mag niet worden gebruikt op een ladder, steiger of op hoge plaatsen (zoals daken). Dit kan leiden tot ernstig letsel.

Gebruik het product nooit zonder de mogelijkheid hulp in te roepen in geval van nood.

Plaats nooit voorwerpen in de luchtinlaatopening, omdat dit een goede luchtstroom kan belemmeren en schade aan de unit kan veroorzaken.

Zorg ervoor dat het product geen hek, boom of ander hard materiaal kan raken. Dit kan schade aan de machine en ernstig letsel veroorzaken.

Let als u gehoorbescherming draagt op waarschuwingssignalen of geschreeuw. Doe uw gehoorbescherming altijd af als de motor is gestopt.

747 - 005 - 16.06.2020

163Persoonlijke beschermingsuitrusting WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

Draag tijdens het gebruik van het product altijd goedgekeurde persoonlijke beschermingsuitrusting. Persoonlijke beschermingsuitrusting kunnen niet alle risico’s uitsluiten maar kunnen de ernst van eventueel letsel helpen beperken. Vraag uw dealer u te helpen bij het kiezen van de juiste beschermingsmiddelen.

Gebruik goedgekeurde gehoorbescherming met voldoende dempvermogen. Langdurige blootstelling aan lawaai kan leiden tot permanente gehoorbeschadiging.

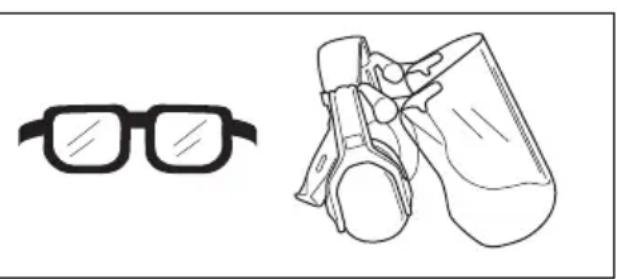

Gebruik goedgekeurde oogbescherming. Als u een vizier gebruikt, moet u ook een goedgekeurde veiligheidsbril gebruiken. Een goedgekeurde veiligheidsbril moet voldoen aan de norm ANSI Z87.1 voor de VS of EN 166 voor de EU-landen.

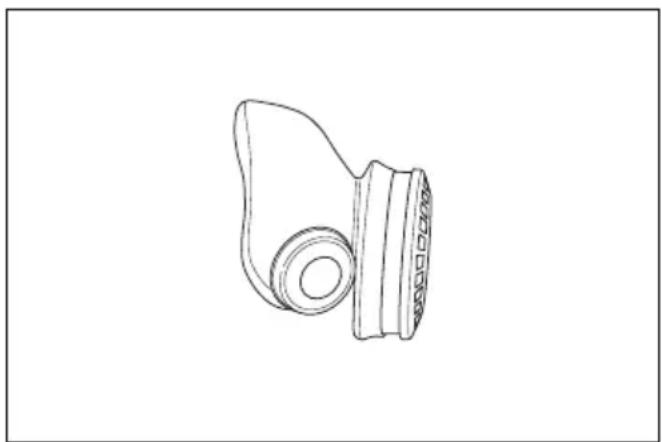

Gebruik ademhalingsbescherming wanneer het risico van het vrijkomen van stof bestaat.

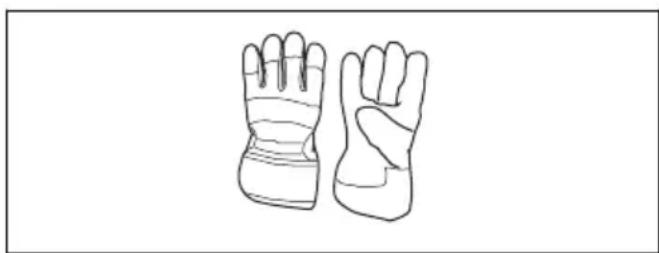

Draag indien nodig handschoenen, bijvoorbeeld bij het monteren, inspecteren of reinigen van de uitrusting.

Gebruik stevige laarzen of schoenen met antislipzool.

Gebruik kleding van stevige stof. Gebruik altijd een zware lange broek en lange mouwen. Gebruik geen loszittende kleding die gemakkelijk kan blijven haken aan takjes en struikgewas. Draag geen sieraden, korte broek of sandalen of loop niet op blote voeten. Bind voor de veiligheid lang haar samen tot boven schouderhoogte.

Houd een EHBO-doos binnen handbereik. Veiligheidsinstructies voor onderhoud WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gebruikt. Voer voor gebruik een algemene inspectie van het product uit. Zie het onderhoudsschema. Volg de onderhouds- en service-instructies van deze handleiding. Bepaalde onderhouds- en servicemaatregelen moeten door opgeleide en gekwalificeerde specialisten worden uitgevoerd. Zie de instructies in het hoofdstuk Onderhoud. Controleer altijd of het luchtinlaatrooster door voorwerpen wordt belemmerd voordat u werkzaamheden uitvoert. Om schade aan het product door vallen te voorkomen, moet montage en demontage laag aan de grond worden uitgevoerd. Werking Het opzetstuk gebruiken Let op: Houd rekening met de mensen in uw omgeving door de machine niet te gebruiken op ongebruikelijke tijdstippen, bijvoorbeeld Ôs avonds laat of Ôs morgens vroeg. Verlaag het geluidsniveau door het aantal uitrustingseenheden dat gelijktijdig wordt gebruikt te beperken. Lees de onderstaande eenvoudige adviezen door en volg ze om uw omgeving zo min mogelijk te storen.

747 - 005 - 16.06.2020 1651. Gebruik een hark of een bezem om het vastzittende

vuil van de grond los te maken.

2. Maak hoeken schoon door in de hoeken te beginnen

en naar buiten toe te werken. Dit helpt opeenhoping van vuil te voorkomen, dat in uw gezicht terecht kan komen.

3. Gebruik de blazer op de laagst mogelijke snelheid.

Het is zelden nodig om de vol gas te gebruiken. Veel werkzaamheden kunnen op half gas uitgevoerd worden. Een lager vermogen zorgt voor minder lawaai en minder stof. Bovendien vliegt het verzamelde/verplaatste afval dan ook niet alle kanten op.

4. Beperk de blaastijd tot een minimum door stoffige

gebieden met behulp van sproeiapparatuur te bevochtigen.

5. Verminder het waterverbruik door blazers in plaats

van waterslangen voor verschillende toepassingen rond het gazon en de tuin te gebruiken, bijvoorbeeld bij latwerk, schuttingen, roosters en veranda's.

6. Wees voorzichtig als u in de buurt van planten werkt.

De kracht van de luchtstroom kan kwetsbare planten beschadigen.

7. De snelheid van de luchtstraal regelt u met behulp

van de gashendel/voedingsschakelaar. Kies de snelheid, die het best geschikt is voor de desbetreffende toepassing.

8. Let op de windrichting. Werk met de wind mee om

uw werk te vergemakkelijken.

9. Het is tijdrovend om de bladblazer te gebruiken om

grote bergen te verplaatsen en het creëert onnodig lawaai.

10. Zorg voor een goede balans en een stabiele

11. Houd voldoende afstand tussen de pijp en grond om

te voorkomen dat ze elkaar raken wanneer u met het product werkt.

12. Ruim uw rommel op. Vergewis u ervan dat u geen

vuil op het erf van iemand anders heeft geblazen. Gooi afval in de vuilnisbak.

13. Wanneer het werk is voltooid, moet het product

horizontaal worden opgeslagen. Onderhoud Inleiding Hieronder worden algemene onderhoudsvoorschriften opgesomd. Neem contact op met uw dealer indien u meer informatie behoeft. Dagelijks onderhoud uitvoeren aan het opzetstuk WAARSCHUWING: Schakel altijd de motor uit voordat u het opzetstuk reinigt of onderhoud uitvoert. Als u een product hebt dat op benzine werkt, koppel dan de ontstekingskabel los van de bougie. Als u een product hebt dat op een accu werkt, verwijdert u de accu. WAARSCHUWING: Houd alle lichaamsdelen uit de buurt van hete oppervlakken.

1. Reinig het buitenoppervlak van de blazer.

2. Controleer of de behuizingen geen scheuren

3. Controleer of het product in goede staat is.

4. Controleer of alle moeren en schroeven goed zijn

5. Reinig de labels met een vochtige doek met een mild

reinigingsmiddel. 166 747 - 005 - 16.06.2020Het luchtinlaatrooster controleren

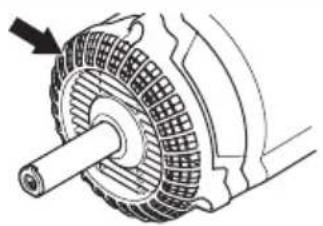

1. Controleer of de luchtinlaat aan geen enkele zijde

wordt geblokkeerd door bijvoorbeeld bladeren of vuil. Een verstopte luchtinlaat vermindert de blaascapaciteit van het product en verhoogt de bedrijfstemperatuur van de motor, wat tot motorschade kan leiden. Stop de motor en verwijder het voorwerp. Vervoer, opslag en verwerking Transport en opbergen Voer telkens na gebruik de volgende stappen uit:

• Laat het accessoire afkoelen voordat u het opbergt of transporteert.

• Berg het op een hoge, koele, droge plaats binnen op, buiten het bereik van kinderen. Seizoensopslag Maak het opzetstuk klaar voor opslag aan het eind van het seizoen of als het gedurende 30 dagen of langer niet wordt gebruikt. Als u het blazeraccessoire gedurende langere tijd wilt opslaan:

• Controleer het accessoire op loszittende of beschadigde onderdelen. Draai losse schroeven vast.

• Vervang beschadigde, versleten of defecte onderdelen.

• Gebruik aan het begin van het volgende seizoen uitsluitend nieuwe brandstof met de juiste benzine- olieverhouding. Technische gegevens Technische gegevens voor producten die op benzine werken BA101 Gewicht Gewicht, kg 1,9 Geluidsemissies Geluidsvermogenniveau, gemeten dB(A) 109 Geluidsvermogenniveau, gegarandeerd L

Equivalent geluidsdrukniveau bij het oor van de gebruiker, gemeten volgens EN 15503 dB(A)

De waarde van het equivalente geluidsdrukniveau is berekend aan de hand van een werkcyclus met een duur van 1/7 voor stationair en 6/7 voor topsnelheid. De gerapporteerde gegevens voor een vergelijkbaar geluids- drukniveau voor de machine vertonen een typische statistische spreiding (standaardafwijking) van 1 dB(A).

Max. luchtsnelheid met standaard mondstuk, m/s: 66 Luchtstroom met standaard mondstuk, m

/min 15 Technische gegevens voor producten die op een accu werken 325iLK + Blower attachment BA101 Gewicht Gewicht, kg 2,3+1,9 Geluidsemissies

Geluidsvermogenniveau, gemeten dB(A) 103 Geluidsvermogenniveau, gegarandeerd L

Geluidsdrukniveau bij het oor van de gebruiker, gemeten volgens ISO 26868 dB(A) Uitgerust met goedgekeurde accessoire (origineel), dB(A) 93 Trillingsniveau

Uitgerust met goedgekeurde accessoire (origineel), links/rechts m/s 1,6/1,1 Ventilatorprestaties

Luchtstroom in normale modus met standaard mondstuk, m

/min 14 Maximale luchtsnelheid in normale modus met standaard mondstuk, m/s: 52

Het equivalente trillingsniveau wordt berekend aan de hand van een werkcyclus met een duur van 1/7 station- air en 6/7 voor topsnelheid. De gerapporteerde gegevens voor een vergelijkbaar trillingsniveau vertonen een typische statistische spreiding (standaardafwijking) van 1 m/s

Samen met de 525LK/GC2225C-motor.

Geluidsemissie naar de omgeving gemeten als geluidsvermogen (L

) volgens EG-richtlijn 2000/14/EG. Het gerapporteerde geluidsvermogenniveau voor de machine is gemeten met de originele snijuitrusting die het hoogste niveau geeft. Het verschil tussen gegarandeerd en gemeten geluidsvermogen is dat het gegaran- deerde geluidsvermogen ook spreiding in het meetresultaat omvat en de verschillen tussen de verschillende machines van hetzelfde model conform Richtlijn 2000/14/EG.

De gerapporteerde gegevens voor het geluidsdrukniveau van de machine vertonen een typische statistische spreiding (standaardafwijking) van 3 dB (A) en zijn gemeten met het originele opzetstuk dat het hoogste ni- veau geeft. Gemeten in combinatie met de 325iLK-motoreenheid.

De gerapporteerde gegevens voor een trillingsniveau vertonen een typische statistische spreiding (standaar- dafwijking) van 2 m/s

. Gebruik voor vergelijking van trillingsniveaus, accu's en verbrandingsproducten de tril- lingscalculator op: https://www.husqvarna.com/uk/services-solutions/vibration-calculator/. Gemeten in combi- natie met de 325iLK-motoreenheid.

Gemeten in combinatie met de 325iLK-motoreenheid. 168 747 - 005 - 16.06.2020EG verklaring van overeenstemming EG-verklaring van overeenstemming - voor producten die op benzine werken Husqvarna AB, SE–561 82 Huskvarna, Zweden, tel.: +46-36-146500, verklaart dat het Husqvarna- blazeropzetstuk met serienummers vanaf 2019 (het jaar staat duidelijk op het productplaatje vermeld, gevolgd door het serienummer) voldoet aan de eisen die zijn opgenomen in de RICHTLIJNEN VAN DE RAAD:

• van 17 mei 2006 "met betrekking tot machines" 2006/42/EG

• van 8 juni 2011 "inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur" 2011/65/EU

• van 8 mei 2000 "met betrekking tot geluidsemissies in het milieu" 2000/14/EG. De volgende normen zijn van toepassing op benzineproducten:

EN15503:2009+A2:2015, SS-EN ISO 12100:2010, EN

IEC 63000:2018 RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Zweden, heeft voor Husqvarna AB een niet-verplicht typeonderzoek uitgevoerd. Het certificaat heeft nummer: SEC/15/2416 – Husqvarna BA101 Huskvarna, 2019-06-24 Pär Martinsson, Hoofd Ontwikkeling (gemachtigde vertegenwoordiger voor Husqvarna AB en verantwoordelijk voor technische documentatie) EG-verklaring van overeenstemming - voor producten die op een accu werken Husqvarna AB, SE–561 82 Huskvarna, Zweden, tel.: +46-36-146500, verklaart dat de blazer, Husqvarna BA101 opzetstuk met voedingseenheid Husqvarna 325iLK met serienummers vanaf 2019 (het jaar staat duidelijk op het productplaatje vermeld, gevolgd door het serienummer) voldoet aan de eisen die zijn opgenomen in de RICHTLIJNEN VAN DE RAAD:

• van 17 mei 2006 "met betrekking tot machines" 2006/42/EG

• van 8 juni 2011 "inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur" 2011/65/EU

• van 8 mei 2000 "met betrekking tot geluidsemissies in het milieu" 2000/14/EG. De volgende normen zijn van toepassing op accuproducten:

IEC 60335-2-100, EN IEC 63000:2018

RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Zweden, heeft voor Husqvarna AB een niet-verplicht typeonderzoek uitgevoerd. Het certificaat heeft nummer: SEC/15/2416 – Husqvarna BA101 RISE SMP Svensk Maskinprovning AB heeft ook overeenkomst bevestigd met bijlage V van de richtlijnen van de raad 2000/14/EG. Het certificaat heeft nummer: 01/012/014 Voor informatie over geluidsemissies, zie Technische gegevens op pagina 167

Huskvarna, 2019-06-24 Pär Martinsson, Hoofd Ontwikkeling (gemachtigde vertegenwoordiger voor Husqvarna AB en verantwoordelijk voor technische documentatie)
