BRUKSANVISNING 525LK HUSQVARNA

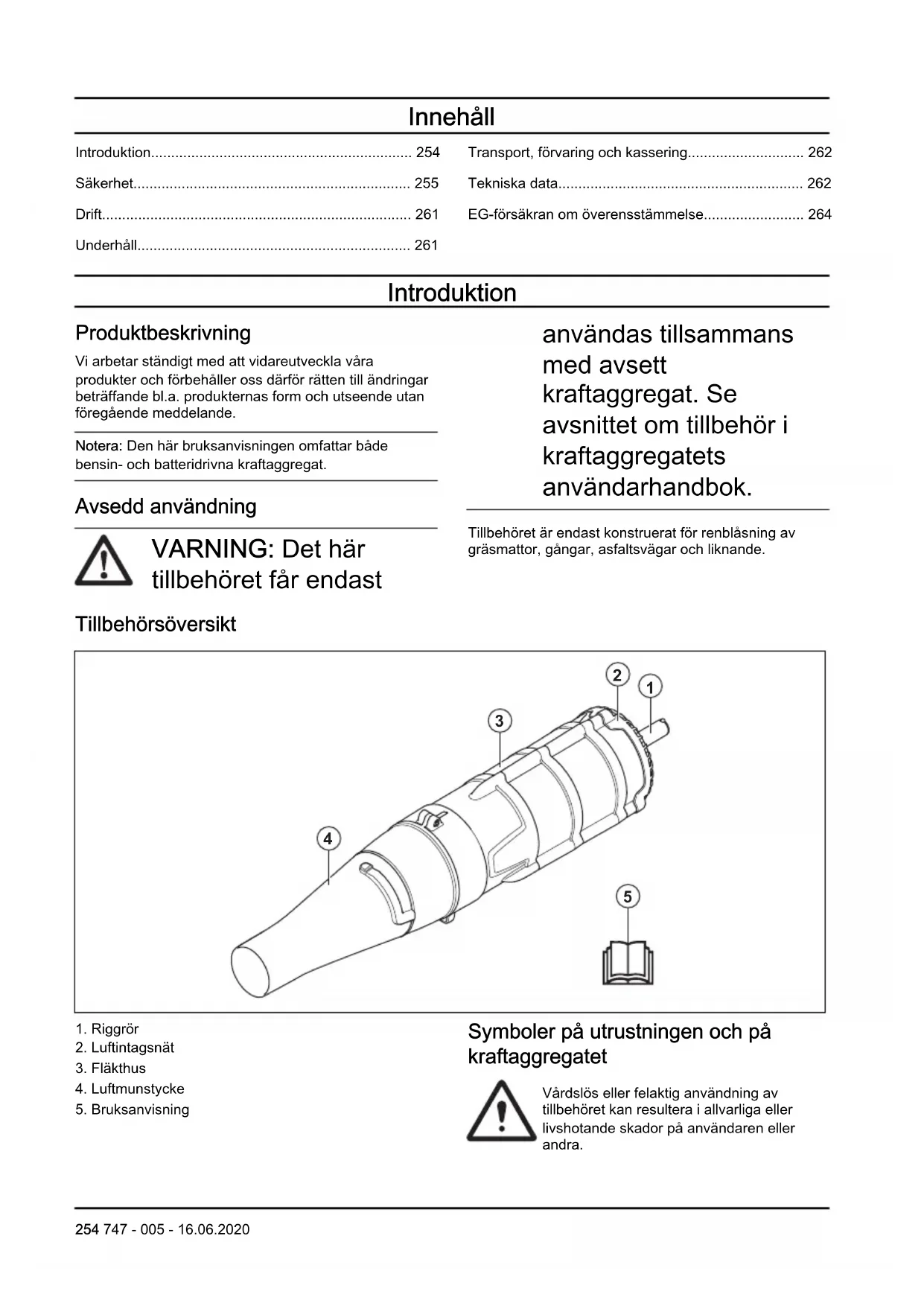

747 - 005 - 16.06.2020 253Innehåll

• Introduktion p. 254
• Säkerhet p. 255
• Drift p. 261
• Underhåll p. 261
• Transport, förvaring och kassering p. 262
• Tekniska data p. 262

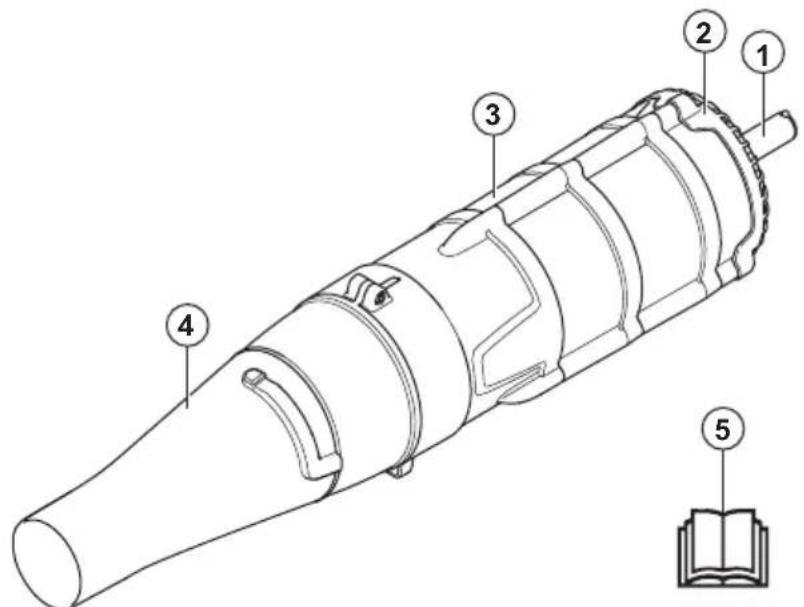

• EG‐försäkran om överensstämmelse Introduktion Produktbeskrivning Vi arbetar ständigt med att vidareutveckla våra produkter och förbehåller oss därför rätten till ändringar beträffande bl.a. produkternas form och utseende utan föregående meddelande. Notera: Den här bruksanvisningen omfattar både bensin- och batteridrivna kraftaggregat. Avsedd användning VARNING: Det här tillbehöret får endast användas tillsammans med avsett kraftaggregat. Se avsnittet om tillbehör i kraftaggregatets användarhandbok. Tillbehöret är endast konstruerat för renblåsning av gräsmattor, gångar, asfaltsvägar och liknande. Tillbehörsöversikt p. 264

Symboler på utrustningen och på kraftaggregatet Vårdslös eller felaktig användning av tillbehöret kan resultera i allvarliga eller livshotande skador på användaren eller andra. 254 747 - 005 - 16.06.2020Läs igenom bruksanvisningen nog- grant och se till att du förstår instruk- tionerna innan du använder tillbehör- et. Utrustningen överensstämmer med gällande EG-direktiv. Använd godkända hörsel-, ögon- och andningsskydd. Använd godkända skyddshandskar. Bulleremissioner till omgivningen enligt Europeiska Gemenskapens direktiv. Emissionen för tillbehöret är angiven i avsnittet Tekniska data och på etiketten. Användaren ska se till att inga män- niskor eller djur kommer närmare än 15 meter. Då flera användare arbetar på samma ställe ska säkerhetsav- ståndet vara minst 15 meter. Blåsa- ren kan våldsamt kasta iväg föremål som kan studsa tillbaka. Om inte re- kommenderad säkerhetsutrustning används kan det leda till allvarliga ögonskador. Blåsaren kan våldsamt kasta iväg föremål som kan studsa tillbaka. Om inte rekommen- derad säkerhetsutrustning används kan det leda till all- varliga ögonskador. Användaren av produkten måste under arbetets gång se till att inga människor eller djur kommer närmare än 15 meter. Skärskador från fläktblad på fingrar eller hand. Öppna inte och ta inte bort säkerhetsskydden eller näten när motorn är igång. Notera: Övriga symboler/dekaler på tillbehöret avser specifika krav för certifieringar på vissa marknader. Säkerhet Säkerhetsdefinitioner Varningar, försiktighetsåtgärder och anmärkningar används för att betona speciellt viktiga delar i bruksanvisningen. VARNING: Används om det finns risk för skador eller dödsfall för föraren eller kringstående om anvisningarna i bruksanvisningen inte följs. OBSERVERA: Används om det finns risk för skada på produkten och/ eller tillbehör, annat material eller det angränsande området om anvisningarna i

747 - 005 - 16.06.2020 255bruksanvisningen inte

följs. Notera: Används för att ge mer information som är nödvändig i en viss situation. Allmänna säkerhetsinstruktioner VARNING: Läs varningsinstruktionerna nedan innan du använder tillbehöret.

Läs igenom bruksanvisningen noggrant och se till att du förstår instruktionerna innan du använder tillbehöret.

Den här användarhandboken ska läsas tillsammans med användarhandboken för kraftaggregatet för fullständig användarinformation.

Tillbehörets ursprungliga utformning får inte under några omständigheter ändras utan tillstånd från tillverkaren. Använd inte ett tillbehör som verkar ha blivit ändrat av någon annan och använd alltid originaltillbehör. Icke auktoriserade ändringar och/ eller tillbehör kan medföra allvarliga personskador eller dödsfall för föraren eller andra. Säkerhetsinstruktioner för drift VARNING: Läs varningsinstruktionerna nedan innan du använder produkten. VARNING: Denna produkt alstrar ett elektromagnetiskt fält under drift. Detta fält kan under vissa omständigheter ge påverkan på aktiva eller passiva medicinska implantat. För att reducera risken för omständigheter som kan leda till allvarliga eller livshotande skador rekommenderar vi därför personer med implantat att rådgöra med läkare samt tillverkaren av det medicinska implantatet innan denna maskin används.

Använd aldrig produkten om du är trött eller sjuk, om du har druckit alkohol eller intagit andra droger eller om du använder vissa mediciner som kan påverka din syn, omdömesförmåga eller kroppskontroll.

Använd aldrig en produkt som är defekt.

Samtliga kåpor och skydd måste vara monterade före start. Om du har en bensindriven produkt bör du se till att tändhatten och tändkabeln är oskadade för att undvika risk för elektriska stötar.

Användaren ska se till att inga människor eller djur kommer närmare än 15 meter. Då flera användare arbetar på samma ställe ska säkerhetsavståndet vara minst 15 meter.

Tillåt aldrig barn att använda produkten.

Låt aldrig någon annan använda produkten utan att försäkra dig om att de har läst igenom och förstått innehållet i bruksanvisningen.

Ta aldrig av luftintagsnätet.

Vidrör aldrig tändstiftet eller tändkabeln när motorn är igång. Om du vidrör tändstiftet eller stickproppen kan du få elektriska stötar.

Tag alltid kontakt med de lokala myndigheterna och kontrollera att ni följer lämpliga bestämmelser.

Håll alla delar av kroppen borta från heta ytor.

När du råkar ut för en situation som gör dig osäker angående fortsatt användning ska du rådfråga en expert. Kontakta din återförsäljare eller serviceverkstad. Undvik all användning du anser dig otillräckligt kvalificerad för.

Håll blåsarens öppning så nära marken som möjligt. Använd hela blåsrörets längd för att hålla luftflödet nära marken.

Använd maskinen under normal arbetstid för att undvika onödiga störningar. Undvik att arbeta tidigt på morgonen eller sent på kvällen.

Var medveten om din omgivning. Om någon närmar sig arbetsområdet, släpp gasreglaget tills personen befinner sig på säkert avstånd. Rikta blåsaren bort från människor, djur, lekområden, öppna fönster, bilar osv. Luftströmmen är kraftig nog att slunga iväg stenar, smuts och kvistar som kan skada människor och djur, krossa glas eller orsaka andra skador.

Stoppa aldrig in händerna eller andra föremål under kåpan – det roterande fläkthjulet kan orsaka allvarliga skador.

747 - 005 - 16.06.2020

257• Håll maskinens utvändiga yta ren från olja och bränsle.

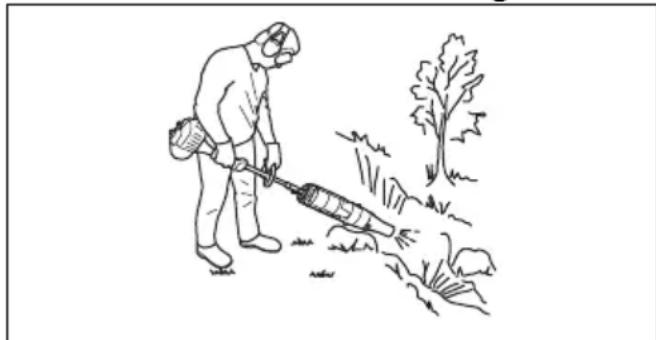

Använd aldrig utrustningen för att sprida kemikalier, gödningsmedel eller andra substanser som kan innehålla giftiga ämnen.

För att undvika eldspridning ska du inte använda blåsaggregatet i närheten av löv- eller risbränder, eldstäder, utomhusgrillar, askfat osv.

Spruta aldrig vatten eller någon annan vätska på blåsaggregatet.

Håll alltid maskinen med båda händerna. Håll maskinen vid sidan av kroppen.

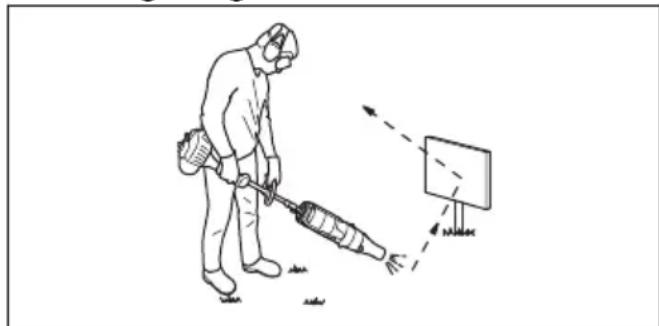

De kraftiga luftströmmarna kan förflytta föremål med sådan hastighet att de kan studsa tillbaka och leda till allvarliga ögonskador.

Stanna motorn innan du monterar eller demonterar tillbehör eller andra delar.

Undvik användning vid ogynnsamma väderleksförhållanden, exempelvis tät dimma, kraftigt regn, hård vind eller stark kyla. Att arbeta i dåligt väder är tröttsamt och kan innebära farliga omständigheter, exempelvis halt underlag.

Se till att du kan gå och stå säkert. Titta efter eventuella hinder vid en oväntad förflyttning (rötter, stenar, grenar, gropar, diken, osv.). Iaktta stor försiktighet vid arbete i sluttande terräng.

Ställ aldrig ner produkten med motorn igång utan att du har uppsikt över den.

Om du har en bensindriven produkt innehåller motorns avgaser kolmonoxid som kan orsaka kolmonoxidförgiftning. Av denna anledning får du inte starta eller köra produkten inomhus eller på dåligt ventilerade platser.

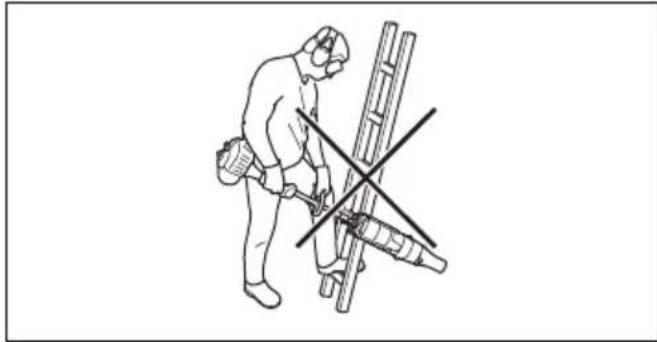

Du får inte använda blåsaren när du står på en stege, byggnadsställning eller annan hög plats (t.ex. tak). Sådant

Använd aldrig produkten utan möjlighet att kunna påkalla hjälp i händelse av olycka.

Placera aldrig föremål i luftintaget, eftersom detta kan blockera luftflödet och skada utrustningen.

Se till att produkten inte slår emot staket, träd eller andra hårda material. Det kan orsaka skador på maskinen och leda till allvarliga personskador.

Var alltid uppmärksam på varningssignaler eller tillrop när hörselskydd används. Ta alltid av hörselskydden direkt när motorn har stannat. Personlig skyddsutrustning VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

Använd alltid godkänd personlig skyddsutrustning när du använder produkten. Personlig skyddsutrustning kan inte eliminera skaderisken helt, men den reducerar effekten av en skada vid ett eventuellt olyckstillbud. Be din återförsäljare om hjälp med att välja rätt utrustning.

Använd godkända hörselskydd med tillräcklig dämpeffekt. Långvarig exponering för buller kan ge bestående hörselskador.

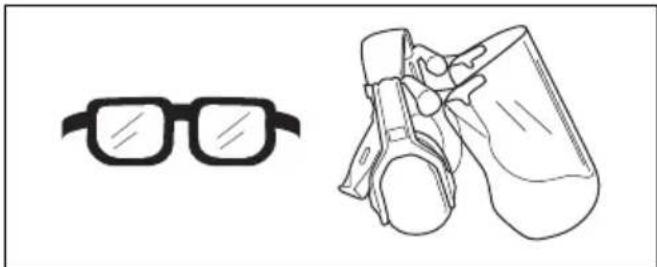

Använd godkänt ögonskydd. Används visir måste även godkända skyddsglasögon användas. Godkända skyddsglasögon måste uppfylla standarden ANSI Z87.1 i USA eller SS-EN 166 i EU-länder.

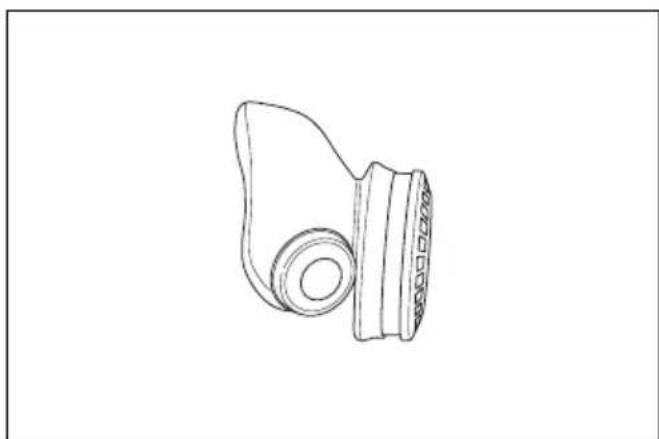

Använd andningsskydd när det finns risk för damm.

747 - 005 - 16.06.2020

259• Använd handskar vid behov, till exempel när du ansluter, undersöker eller rengör utrustningen.

Använd halkfria och stadiga stövlar eller skor.

Ha på dig kläder i slitstarkt material. Bär alltid kraftiga långbyxor och överdel med långa ärmar. Använd inte löst sittande kläder som kan fastna i kvistar och grenar. Bär inte smycken, kortbyxor eller sandaler och gå inte barfota. Sätt upp håret ordentligt så att det inte hänger nedanför axlarna.

Ha första förband nära till hands. Säkerhetsinstruktioner för underhåll VARNING: Läs varningsinstruktionerna nedan innan du använder produkten. Gör en total kontroll av produkten före användning. Se underhållsschemat. Följ underhålls- och serviceinstruktionerna i denna bruksanvisning. Vissa underhålls- och serviceåtgärder ska utföras av utbildade och kvalificerade specialister. Se anvisningar under rubriken Underhåll. Kontrollera alltid att inga hindrande föremål finns i luftintagsnätet innan du börjar arbeta. För att förhindra fallskador ska montering och demontering utföras nära marken.

Använda tillbehöret Notera: Visa personer i din omgivning hänsyn genom att undvika att använda maskinen under olämpliga tidpunkter, exempelvis sent på kvällen eller tidigt på morgonen. Minska ljudnivåerna genom att begränsa det antal enheter av utrustningen som används samtidigt. Läs igenom och följ de enkla anvisningarna så att du stör din omgivning så lite som möjligt.

1. Använd en kratta eller en sopkvast för att lösgöra

fastsittande skräp från marken.

2. Rengör hörn genom att börja längst in och arbeta

utåt. På så sätt undviker du ansamling av skräp som kan flyga upp i ditt ansikte.

3. Använd blåsaren med lägsta möjliga gas/hastighet.

Det är sällan nödvändigt att använda full gas/ hastighet. Många arbetsmoment kan utföras med halv gas/hastighet. Lägre gas/hastighet innebär mindre buller och mindre damm, och det är lättare att ha kontroll över det skräp som samlas ihop/ flyttas.

4. Minimera blåstiden genom att fukta dammiga

områden lätt eller med hjälp av sprututrustning.

5. Minska vattenförbrukningen genom att använda

blåsare istället för vattenslangar vid olika tillämpningsområden kring gräsmatta och trädgård, exempelvis för galler, skärmar, grillar eller verandor.

6. Var försiktig när du arbetar i närheten av växter.

Luftströmmen kan skada ömtåliga blommor.

7. Luftstrålens hastighet regleras med hjälp av

gasreglaget. Välj den hastighet som passar bäst för uppgiften.

8. Var medveten om vindriktningen. Arbeta i vindens

riktning för att underlätta ditt arbete.

9. Det är tidsödande att använda blåsaren för att flytta

stora högar, och det skapar onödigt buller.

10. Håll god balans och säkert fotfäste.

11. Se till att det finns tillräckligt med utrymme mellan

röret och marken för att undvika markkontakt när du arbetar med produkten.

12. Städa upp efter dig. Försäkra dig om att du inte har

blåst in skräp på någons tomt. Släng skräp i sopbehållare.

13. Efter avslutat arbete ska produkten förvaras

liggande. Underhåll Introduktion Nedan följer några allmänna underhållsinstruktioner. Kontakta en serviceverkstad om du behöver ytterligare information. Dagligt underhåll av tillbehöret VARNING: Stanna alltid motorn innan du rengör eller utför underhåll på tillbehöret. Om du har en bensindriven produkt ska du koppla bort tändkabeln från tändstiftet. Om du har en batteridriven produkt tar du bort batteriet. VARNING: Håll alla delar av kroppen borta från heta ytor.

1. Rengör blåsarens utsida.

2. Se till att hela höljet är fritt från sprickor.

3. Kontrollera produkten så att den är i fullgott skick.

4. Se till att alla skruvar och muttrar är åtdragna.

5. Rengör etiketterna med en fuktig trasa och ett milt

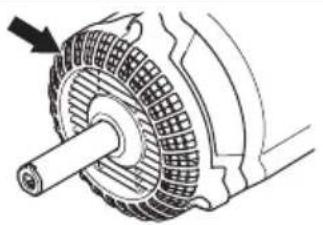

1. Kontrollera att luftintaget inte är blockerat på någon

sida inklusive undersidan, t.ex. av löv eller skräp. Ett igensatt luftintag minskar produktens blåskapacitet och ökar motorns arbetstemperatur, vilket kan medföra motorhaveri. Stanna motorn och avlägsna föremålet. Transport, förvaring och kassering Transport och förvaring Utför följande efter varje användningstillfälle:

• Låt blåsaggregatet kallna före förvaring eller transport.

• Förvara högt upp på en sval och torr plats inomhus, utom räckhåll för barn.

FÖRVARING EFTER SÄSONGEN

Förbered blåsaggregatet för förvaring när säsongen är över eller om aggregatet inte ska användas på 30 dagar eller mer. Om aggregatet ska ställas undan för förvaring under en längre period:

• Inspektera aggregatet avseende lösa eller skadade delar. Dra åt lösa skruvar.

• Byt ut skadade eller slitna delar.

• När nästa säsong börjar, använd endast nytt bränsle med rätt bensin/oljeblandning. Tekniska data Tekniska data för bensindrivna produkter BA101 Vikt Vikt, kg 1,9 Bulleremissioner Ljudeffektnivå, uppmätt dB(A) 109 Ljudeffektnivå, garanterad L

dB(A) 112 Ljudnivåer

Ekvivalent ljudtrycksnivå vid användarens öra, mätt enligt EN 15503, dB(A) 99 Vibrationsnivåer

Ekvivalent ljudtrycksnivå beräknas med ett arbetsförlopp som varar 1/7 för tomgång och 6/7 för fullt varvtal. Rapporterade data för ekvivalent ljudtrycksnivå för maskinen har en typisk statistisk spridning (standardavvi- kelse) på 1 dB(A).

Det ekvivalenta värdet för vibrationsnivå beräknas med ett arbetsförlopp som varar 1/7 för tomgång och 6/7 för rus. Rapporterade data för ekvivalent vibrationsnivå har en typisk statistisk spridning (standardavvikelse) på 1 m/s

262 747 - 005 - 16.06.2020BA101 Vibrationsnivåer (a hv,eq ) i handtag, uppmätt enligt EN 15503, m/s

Maximal lufthastighet med standardmunstycke, m/s: 66 Luftflöde med standardmunstycke, m

Ljudeffektnivå, uppmätt dB(A) 103 Ljudeffektnivå, garanterad L

Ljudtrycksnivå vid användarens öra mätt enligt ISO 26868, dB(A): Utrustad med godkänt tillbehör (original), dB(A) 93 Vibrationsnivåer

Vibrationsnivåer i handtagen mätt enligt EN 62841-1, m/s

Utrustad med godkänt tillbehör (original), vänster/höger, m/s 1,6/1,1 Fläktprestanda

Luftflöde i normalt läge med standardmunstycke, m

/min 14 Maximal lufthastighet i normalt läge med standardmunstycke, m/s: 52

Emission av buller till omgivningen uppmätt som ljudeffekt (L

) enligt EG-direktiv 2000/14/EG. Rapporterad ljudeffektnivå för maskinen har uppmätts med den originalskärutrustning som ger den högsta nivån. Skillna- den mellan garanterad och uppmätt ljudeffekt är att den garanterade ljudeffekten också inkluderar spridning i mätresultatet och variationen mellan olika maskiner av samma modell enligt direktiv 2000/14/EG.

Rapporterade data för ljudtrycksnivå för maskinen har en typisk statistisk spridning (standardavvikelse) på 3 dB(A) och har mätts med det originaltillbehör som ger den högsta nivån. Uppmätt tillsammans med motorn 325iLK.

Rapporterade data för vibrationsnivå har en typisk statistisk spridning (standardavvikelse) på 2 m/s

. Vid jäm- förelse av vibrationsnivåer mellan batteri- och förbränningsdrivna produkter används vibrationsberäknaren, se https://www.husqvarna.com/uk/services-solutions/vibration-calculator/. Uppmätt tillsammans med motorn 325iLK.

Uppmätt tillsammans med motorn 325iLK.

747 - 005 - 16.06.2020 263EG‐försäkran om överensstämmelse

EG-försäkran om överensstämmelse för bensindrivna produkter Husqvarna AB, 561 82 Huskvarna, Sverige, tel: +46-36-146500, försäkrar härmed att blåsartillsatsen från Husqvarna med serienummer från 2019 och framåt (året anges tydligt på typskylten, följt av serienumret) motsvarar föreskrifterna i RÅDETS DIREKTIV:

• av den 17 maj 2006 ”angående maskiner” 2006/42/EG

• av den 8 juni 2011 ”begränsning av användning av vissa farliga ämnen i elektrisk och elektronisk utrustning” 2011/65/EU

• av den 8 maj 2000 ”angående emission av buller i miljön” 2000/14/EG Följande standarder gäller för bensindrivna produkter:

EN15503:2009+A2:2015, SS-EN ISO 12100:2010, EN

IEC 63000:2018 RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sverige, har utfört frivillig typkontroll på uppdrag av Husqvarna AB. Certifikatet har nummer: SEC/15/2416 – Husqvarna BA101 Huskvarna, 2019-06-24 Pär Martinsson, utvecklingschef (bemyndigad representant för Husqvarna AB samt ansvarig för tekniskt underlag) EG-försäkran om överensstämmelse för batteridrivna produkter Husqvarna AB, 561 82 Huskvarna, Sverige, tel: +46-36-146500, försäkrar härmed att blåsartillsatsen Husqvarna BA101 med kraftaggregatet Husqvarna 325iLK med serienummer från 2019 och framåt (året anges tydligt på typskylten, följt av serienumret) motsvarar föreskrifterna i RÅDETS DIREKTIV:

• av den 17 maj 2006 ”angående maskiner” 2006/42/EG

• av den 8 juni 2011 ”begränsning av användning av vissa farliga ämnen i elektrisk och elektronisk utrustning” 2011/65/EU

• av den 8 maj 2000 ”angående emission av buller i miljön” 2000/14/EG Följande standarder gäller för batteridrivna produkter:

IEC 60335-2-100, EN IEC 63000:2018

RISE SMP Svensk Maskinprovning AB, Box 7035, 750 07 Uppsala, Sverige, har utfört frivillig typkontroll på uppdrag av Husqvarna AB. Certifikatet har nummer: SEC/15/2416 – Husqvarna BA101 RISE, SMP Svensk Maskinprovning AB, har även intygat överensstämmelse med bilaga V till Rådets direktiv 2000/14/EG. Intyget har följande nummer: 01/012/014 För information om bulleremissioner, se Tekniska data på sida 262
