BRUGSANVISNING 525LK HUSQVARNA

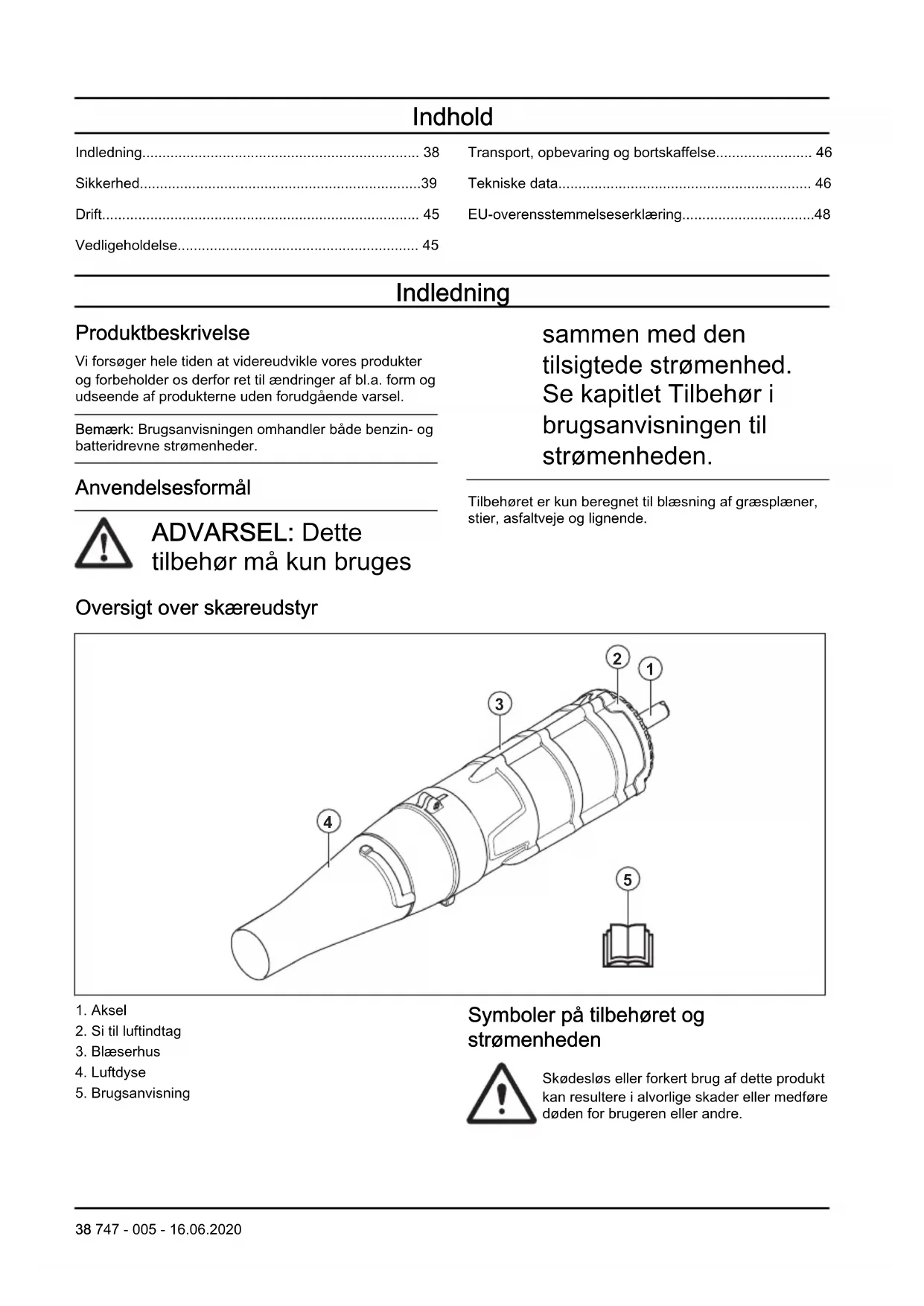

• Indledning p. 38
• Sikkerhed p. 39
• Drift p. 45
• Vedligeholdelse p. 45
• Transport, opbevaring og bortskaffelse p. 46
• Tekniske data p. 46

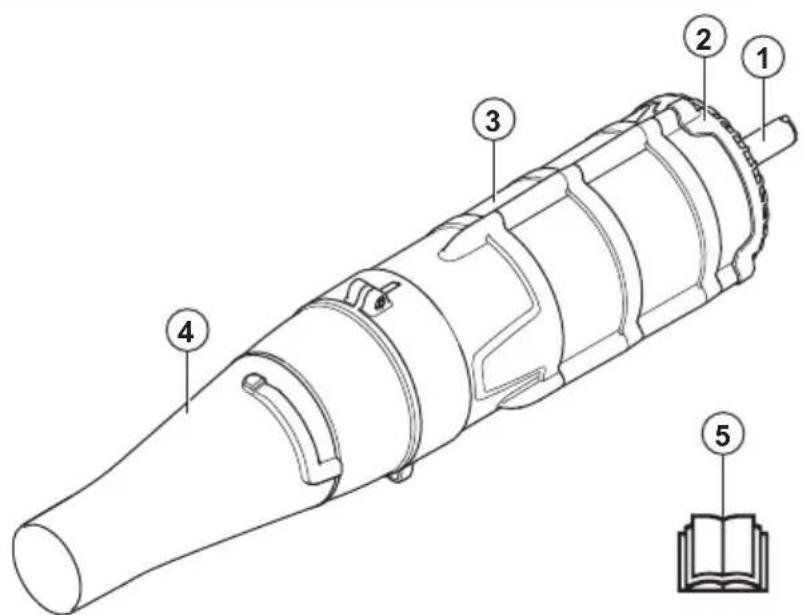

• EU-overensstemmelseserklæring Indledning Produktbeskrivelse Vi forsøger hele tiden at videreudvikle vores produkter og forbeholder os derfor ret til ændringer af bl.a. form og udseende af produkterne uden forudgående varsel. Bemærk: Brugsanvisningen omhandler både benzin- og batteridrevne strømenheder. Anvendelsesformål ADVARSEL: Dette tilbehør må kun bruges sammen med den tilsigtede strømenhed. Se kapitlet Tilbehør i brugsanvisningen til strømenheden. Tilbehøret er kun beregnet til blæsning af græsplæner, stier, asfaltveje og lignende. Oversigt over skæreudstyr p. 48

2. Si til luftindtag

Symboler på tilbehøret og strømenheden Skødesløs eller forkert brug af dette produkt kan resultere i alvorlige skader eller medføre døden for brugeren eller andre. 38 747 - 005 - 16.06.2020Læs brugsanvisningen nøje, og sørg for at have forstået indholdet, inden du bruger udstyret. Dette udstyr er i overensstemmelse med gældende CE-direktiver. Brug godkendt høreværn, øjenværn og åndedrætsværn. Brug godkendte beskyttelseshandsker. Støjemissioner til omgivelserne i henhold til EU-direktivet. Tilbehørets emission fremgår af kapitlet Tekniske data og på mærkaten. Føreren af løvblæseren skal sørge for, at ingen mennesker eller dyr kommer nærmere end 15 meter. Når flere førere arbejder på det samme sted, skal sikkerhedsafstanden være mindst 15 meter. Løvblæseren kan kaste genstande af sted med vold- som kraft, og disse genstande kan slå tilbage. Dette kan medføre alvorlige øjenskader, hvis du ikke anvender det anbefalede beskyttelsesudstyr. Løvblæseren kan kaste gen- stande af sted med voldsom kraft, og disse genstande kan slå tilbage. Dette kan medføre alvorlige øjenskad- er, hvis du ikke anvender det anbefalede beskyttelsesud- styr. Brugeren af produktet skal under arbejdets udførelse sørge for, at ingen mennesk- er eller dyr kommer nærmere end 15 meter. Ventilatorvingen kan forårsage afskæring af fingre eller hånden. Du må ikke åbne eller fjerne sikkerhedsskærme eller -net, mens motoren er i gang. Bemærk: Andre symboler/etiketter på skæreudstyret refererer til specifikke krav for certificering på visse markeder. Sikkerhed Sikkerhedsdefinitioner Advarsler, forholdsregler og bemærkninger bruges til at pege på særligt vigtige dele af brugsanvisningen. ADVARSEL: Bruges, hvis føreren udsætter sig selv eller omkringstående personer for risiko for personskade eller dødsfald ved tilsidesættelse af instruktionerne i brugsanvisningen. BEMÆRK: Bruges, hvis der er risiko for skader på produktet og/eller tilbehøret, andre materialer eller det

747 - 005 - 16.06.2020 39omgivende område ved

tilsidesættelse af instruktionerne i brugsanvisningen. Bemærk: Bruges til at give yderligere oplysninger, der er nødvendige i en given situation. Generelle sikkerhedsinstruktioner ADVARSEL: Læs de medfølgende advarselsinstruktioner, inden du bruger skæreudstyret.

Læs brugsanvisningen omhyggeligt igennem, og sørg for at have forstået indholdet, inden du bruger produktet.

Denne brugsanvisning skal læses sammen med brugsanvisningen til strømenheden for at få fuldstændige oplysninger.

Produktets oprindelige udformning må under ingen omstændigheder ændres uden producentens samtykke. Brug ikke et produkt, der ser ud til at være blevet ændret af andre, og brug altid originalt tilbehør. Ikke-autoriserede ændringer og/eller ikke- godkendt tilbehør kan medføre alvorlige skader eller døden for brugeren eller andre. Sikkerhedsinstruktioner for betjening ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet. ADVARSEL: Dette produkt danner et elektromagnetisk felt under drift. Dette felt kan i nogle tilfælde påvirke aktive eller passive medicinske implantater. For at reducere risikoen for alvorlige eller dødbringende kvæstelser anbefaler vi, at personer med medicinske implantater kontakter deres læge og producenten af det medicinske implantat, før de tager produktet i brug.

Anvend aldrig produktet, hvis du er træt, har drukket alkohol eller indtaget stoffer, eller hvis

Brug aldrig et produkt, som er behæftet med fejl.

Samtlige dæksler og beskyttelser skal være monteret før start. Hvis du har et benzindrevet produkt, skal du kontrollere, at tændhætten og tændkablet er intakte, så du ikke får stød.

Føreren af løvblæseren skal sørge for, at ingen mennesker eller dyr kommer nærmere end 15 meter. Når flere førere arbejder på det samme sted, skal sikkerhedsafstanden være mindst 15 meter.

Tillad aldrig børn at bruge maskinen.

Lad aldrig en anden bruge produktet, uden at du har sikret dig, at vedkommende har forstået indholdet i brugervejledningen.

Fjern aldrig sien foran luftindtaget.

Berør aldrig tændrøret eller tændingskablet, mens motoren er i gang. Hvis tændrøret eller stikproppen berøres, kan det medføre elektrisk stød.

Tag altid kontakt med de lokale myndigheder og kontrollér, at De overholder gældende bestemmelser.

Hold alle dele af kroppen på sikker afstand af varme overflader.

Når du kommer ud for en situation, som gør dig usikker med hensyn til fortsat brug, skal du spørge en ekspert til råds. Henvend dig til din forhandler eller dit serviceværksted. Undgå al brug, som du ikke synes, du er tilstrækkeligt kvalificeret for.

Hold blæserørets munding så tæt til jorden som muligt. Udnyt hele blæserørets længde for at holde luftstrømmen tæt ved jorden.

Brug kun maskinen inden for normal arbejdstid for at undgå unødige gener. Undgå at arbejde tidligt om morgenen og sent om aftenen.

Vær opmærksom på omgivelserne. Hvis nogen nærmer sig dit arbejdsområde, skal du slippe gashåndtaget/ strømudløseren, indtil personen er på sikker afstand. Ret blæseren væk fra mennesker, dyr, legepladser, åbne vinduer, biler osv. Lufttrykket kan kaste eller rikochettere sten, jord eller pinde, som kan

Stik aldrig hænder eller andre genstande ind i blæserhuset, så der undgås alvorlige skader forårsaget af det roterende vingehjul.

Hold den ydre overflade fri for olie og brændstof.

Brug aldrig redskabet til at sprede kemikalier, gødning eller andre stoffer, der kan indeholde toksiske materialer.

For at undgå brandfare må produktet ikke anvendes i nærheden af brændende blade eller buske, åbne kaminer, bålpladser, askebægre eller lignende.

Tilbehøret må aldrig overhældes eller sprøjtes med vand eller andre væsker

Brug altid begge hænder til at holde maskinen. Hold maskinen på siden af kroppen.

Hvis du har et benzindrevet produkt, skal du lade motoren køle af, før du tanker op.

Den kraftige luftstrøm kan flytte ting med en sådan hastighed, at de kan rikochettere tilbage og medføre alvorlige øjenskader.

Brug ikke produktet i dårligt vejr, som f.eks. i tæt tåge, kraftigt regnvejr, hård blæst eller kraftig kulde osv. Udførelse af arbejde i dårligt vejr er trættende og kan skabe farlige forhold, f.eks. glatte underlag.

Sørg for, at du kan gå og stå sikkert. Kig efter eventuelle forhindringer ved en uventet retræte (rødder, sten, grene, huller, grøfter osv.). Vær meget forsigtig ved arbejde i skrånende terræn.

Hvis du har et benzindrevet produkt, indeholder motorens

som kan forårsage kulilteforgiftning. Start eller kør derfor aldrig produktet indendørs, eller hvor luftcirkulationen er mangelfuld.

Blæseren må ikke anvendes, mens du står på en stige eller et stillads, eller på steder, der er højt oppe (f.eks. tage). Det kan medføre alvorlig personskade.

Brug aldrig produktet uden mulighed for at kunne tilkalde hjælp i tilfælde af en ulykke.

Sørg for, at produktet ikke rammer hegn, træer eller andre hårde materialer. Dette kan medføre beskadigelse af maskinen og alvorlig personskade.

Vær altid opmærksom på advarselssignaler eller tilråb, når høreværnet bruges. Tag altid høreværnet af, så snart motoren standser. Personligt beskyttelsesudstyr ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

Brug godkendt personligt beskyttelsesudstyr, når du bruger produktet. Personligt beskyttelsesudstyr udelukker ikke fuldstændigt risikoen for personskader, men det mindsker graden af skaderne i tilfælde af, at der skulle ske en ulykke. Lad forhandleren hjælpe dig med at vælge det rigtige udstyr.

Brug godkendt høreværn med tilstrækkelig dæmpning. Langvarig eksponering for støj kan medføre permanente høreskader.

Brug godkendt øjenværn. Hvis du bruger et ansigtsværn, skal du også bruge godkendte beskyttelsesbriller. Godkendte beskyttelsesbriller skal overholde den amerikanske standard ANSI

Brug åndedrætsværn, når der er risiko for støv.

Brug om nødvendigt beskyttelseshandsker, f.eks. ved montering, eftersyn og rengøring af tilbehøret.

Brug beklædning, der er lavet af et stærkt materiale. Brug altid kraftige lange bukser og lange ærmer. Brug ikke løstsiddende tøj, som kan sætte sig fast i buske og grene. Undgå smykker, shorts og sandaler, og gå ikke barfodet. Sæt håret op i en sikker højde, dvs. over skulderen.

Sørg for at have førstehjælpsudstyr ved hånden. Sikkerhedsinstruktioner for vedligeholdelse ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet. Udfør en generel inspektion af produktet før brug. Se vedligeholdelsesskemaet. Følg vedligeholdelses- og serviceanvisningerne i denne brugsanvisning. Visse vedligeholdelses- og serviceforanstaltninger må kun udføres af erfarne og

anvisningerne under overskriften Vedligeholdelse. Se altid efter eventuelle genstande, som kan have blokeret luftindtagets si, før arbejdet påbegyndes. Montering og afmontering skal gennemføres tæt på jordens overflade for at forhindre, at produktet bliver beskadiget, hvis det tabes eller falder ned. Drift Sådan bruges tilbehøret Bemærk: Vis hensyn overfor personer i dine omgivelser ved at undgå at anvende maskinen på upassende tidspunkter, for eksempel sent om aftenen eller tidligt om morgenen. Reducer støjniveauet ved at begrænse antallet af udstyrsenheder, der benyttes samtidig. Læs og følg nedenstående enkle råd for at forstyrre dine omgivelser så lidt som muligt.

1. Anvend en rive eller en kost for at løsne

fastsiddende affald fra jorden.

2. Rens hjørner ved at starte i hjørnet og arbejde udad.

Dette vil hjælpe med at samle snavset, der ellers vil kunne blæse op i ansigtet.

3. Anvend blæseren med lavest mulige gas/hastighed.

Det er sjældent nødvendig at anvende fuld gas/ hastighed, og mange arbejdsopgaver kan udføres med halv gas/hastighed. Mindre gas/hastighed indebærer mindre støj og mindre støv. Det er også lettere at få kontrol over det affald, som skal samles sammen/flyttes.

4. Minimer den nødvendige arbejdstid ved at fugte

meget støvede områder en smule eller benytte sprøjteudstyr.

5. Reducer vandforbruget ved at benytte løvblæsere i

stedet for vandslanger til forskellige anvendelsesområder vedr. plænen og i haven, herunder f.eks. gitre, læhegn, riste, verandaer osv.

6. Vær forsigtigt under arbejde i nærheden af planter.

Luftstrømmen kan beskadige sarte planter.

7. Hastigheden på luftstrålen reguleres ved hjælp af

gasreguleringen/strømudløseren. Vælg den hastighed, der passer bedst til formålet.

8. Vær bevidst om vindretningen. Arbejd i vindens

retning for at gøre arbejdet lettere.

9. At anvende løvblæseren for at flytte store stakke er

tidskrævende og skaber unødvendig støj.

10. Hold god balance og sikkert fodfæste.

11. Hold afstand mellem røret og jorden for at undgå

kontakt med jorden under arbejdet med produktet.

12. Ryd op efter dig. Forvis dig om, at du ikke har blæst

affald ind på en eller andens grund. Bortskaf affald i affaldsbeholdere.

13. Når arbejdet er afsluttet, skal produktet opbevares

horisontalt. Vedligeholdelse Indledning Nedenfor følger nogle generelle vedligeholdelsesinstruktioner. Hvis du har brug for yderligere oplysninger, kan du kontakte serviceværkstedet. Sådan vedligeholdes tilbehøret dagligt ADVARSEL: Stands altid motoren, før du rengør eller vedligeholder tilbehøret. Hvis du har et benzindrevet produkt, skal du fjerne tændrørskablet fra tændrøret. Hvis du har et batteridrevet produkt, skal du fjerne batteriet. ADVARSEL: Hold alle dele af kroppen på sikker

1. Rengør løvblæserens udvendige overflade.

4. Sørg for, at alle møtrikker og skruer er spændt.

5. Rengør mærkaterne med en klud, der er fugtet med

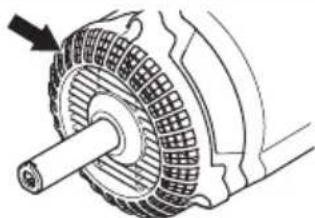

et mildt rengøringsmiddel. Sådan kontrolleres luftfilterflangen

1. Kontrollér, at luftindtaget ikke blokeres på nogen af

siderne af eksempelvis løv eller andet materiale. Hvis luftindtaget er stoppet, forringes produktets blæsekapacitet, mens motorens arbejdstemperatur øges, hvilket kan medføre motorhavari. Stands motoren, og fjern genstanden. Transport, opbevaring og bortskaffelse Transport og opbevaring Efter hver brug gøres følgende:

• Lad redskabet køle af før transport eller opbevaring.

• Opbevar redskabet på et højt, køligt, tørt sted indendørs og uden for børns rækkevidde. Sæsonopbevaring Gør tilbehøret klart til at blive sat væk, når sæsonen er slut, eller hvis det ikke skal anvendes i 30 dage eller mere Hvis løvblæsertilbehøret skal opbevares i en periode:

• Efterse redskabet for løse eller beskadigede dele. Stram eventuelle løse skruer.

• Udskift beskadigede, slidte eller defekte dele.

• Ved starten af næste sæson må der kun anvendes frisk blandet brændstof i det korrekte benzin/olie- forhold Tekniske data Tekniske data for benzindrevne produkter BA101 Vægt Vægt, kg 1,9 Støjemissioner Lydeffektniveau, målt dB (A) 109 Lydeffektniveau, garanteret L

Ækvivalent lydtryksniveau ved brugerens øre, målt i henhold til EN15503, dB(A) 99 Vibrationsniveauer

Værdien for det ækvivalente lydtrykniveau beregnes med en arbejdscyklus med en varighed på 1/7 for tom- gang og 6/7 for høj hastighed. Rapporterede data for ækvivalent lydtryksniveau for maskinen har en typisk statistisk spredning (standardafvigelse) på 1 dB(A).

Værdien for det ækvivalente vibrationsniveau beregnes med en arbejdscyklus med en varighed på 1/7 for tomgang og 6/7 for høj hastighed. Rapporterede data for ækvivalent vibrationsniveau har en typisk statistisk spredning (standardafvigelse) på 1 m/s

46 747 - 005 - 16.06.2020BA101 Forreste/bageste håndtag: 5,6/8,3 Blæserydelse

Maks. lufthastighed ved standardmundstykke, m/s: 66 Luftgennemstrømning ved standardmundstykke, m

/min 15 Tekniske data for batteridrevne produkter 325iLK + Blower attachment BA101 Vægt Vægt, kg 2,3+1,9 Støjemissioner

Lydtryksniveau ved brugerens ører målt i henhold til ISO 26868, dB(A): Udstyret med godkendt tilbehør (original), dB (A) 93 Vibrationsniveauer

Vibrationsniveauer i håndtag målt i henhold til EN 62841-1, m/s

Udstyret med godkendt tilbehør (original), venstre/højre m/s 1,6/1,1 Blæserydelse

Luftstrøm i normal tilstand ved standardmundstykke, m

Emission af støj til omgivelserne målt som lydeffekt (L

) i henhold til EF-direktiv 2000/14/EF. Rapporteret lydeffektniveau for maskinen er målt med det originale skæreudstyr, der giver det højeste niveau. Forskellen mellem garanteret og målt lydeffekt er, at den garanterede lydeffekt også omfatter spredning i måleresultatet og variationerne mellem forskellige maskiner af samme model i henhold til direktivet 2000/14/EF.

Rapporterede data for maskinens lydtryksniveau har en typisk statistisk spredning (standardafvigelse) på 3 dB (A) og er blevet målt med det originale udstyr, der giver det højeste niveau. Målt sammen med motorenheden 325iLK.

Målt sammen med motorenheden 325iLK.

747 - 005 - 16.06.2020 47EU-overensstemmelseserklæring

EU-overensstemmelseserklæringen – til benzindrevne produkter Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.: +46-36-146500 erklærer, at Husqvarna blæsertilbehøret med serienumre fra 2019 og fremefter (året er tydeligt angivet på typeskiltet, efterfulgt af serienummeret), opfylder forskrifterne i RÅDETS DIREKTIV:

• af den 17. maj 2006 "angående maskiner" 2006/42/EF

• af den 8. juni 2011 "om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr" 2011/65/EU

• af den 8. maj 2000 "angående emission af støj til omgivelserne" 2000/14/EF. Følgende standarder er anvendt for benzindrevne produkter:

EN15503:2009+A2:2015, SS-EN ISO 12100:2010, EN

IEC 63000:2018 RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sverige, har foretaget frivillig typegodkendelse for Husqvarna AB. Certifikatet er nummereret: SEC/15/2416 – Husqvarna BA101 Huskvarna, 2019-06-24 Pär Martinsson, udviklingschef (autoriseret repræsentant for Husqvarna AB og ansvarlig for teknisk dokumentation) EU-overensstemmelseserklæringen – til batteridrevne produkter Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.: +46-36-146500 erklærer hermed, at blæsertilbehøret Husqvarna BA101 Husqvarna BR600 med strømenheden Husqvarna 325iLK med årgangsserienumre fra og med 2019 (året angives i klartekst på typeskiltet plus et efterfølgende serienummer), opfylder forskrifterne i RÅDETS DIREKTIV:

• af den 17. maj 2006 "angående maskiner" 2006/42/EF

• af den 8. juni 2011 "om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr" 2011/65/EU

• af den 8. maj 2000 "angående emission af støj til omgivelserne" 2000/14/EF. Følgende standarder er anvendt for batteriprodukter:
