Tipo de Produto	Roçadeira (unidade de mochila com acessórios de corte intercambiáveis)
Tipo de Motor	Dois tempos, arrefecido a ar
Cilindrada	41,5 cm³
Potência Máxima do Motor	1,47 kW a 7000-7500 rpm (ISO 8893)
Velocidade Máxima	12000 rpm
Velocidade de Marcha Lenta	2500 ± 200 rpm
Capacidade do Tanque de Combustível	1,3 L
Mistura de Combustível	Gasolina (min. 90 RON, máx. 10% etanol) + óleo 2 tempos (proporção 50:1)
Vela de Ignição	Champion RCJ-6Y
Folga do Eletrodo	0,6-0,7 mm
Peso (sem combustível, acessório de corte, proteção)	9,0 kg
Nível de Pressão Sonora (no ouvido do operador)	87 dB(A) (EN ISO 11806)
Nível de Vibração (lâmina de grama, punho/empunhadura)	10 m/s² (EN ISO 11806)
Acessórios de Corte	Lâmina de grama (Multi 300-3 ou Grass 255-4), Cabeça de corte PT104
Protetor do Acessório de Corte	Incluído (n.º de artigo 577 32 97-01)
Arnês	Incluído (arnês de ombro)
Punho	Punho em laço
Interruptor de Parada	Sim
Bloqueio do Gatilho do Acelerador	Sim
Sistema de Amortecimento de Vibrações	Sim
Sistema de Arrefecimento	Arrefecido a ar (aletas do cilindro e entrada de ar)
Graxa do Engrenagem Cônica	Preencher até 3/4 com graxa especial Husqvarna
Lubrificação do Eixo de Transmissão	Periodicamente (a cada 100 horas)
Cronograma de Manutenção	Verificações diárias, semanais, mensais conforme manual

Perguntas frequentes - 541RB HUSQVARNA

Que mistura de combustível devo usar para a Husqvarna 541RB?

Use uma mistura de gasolina sem chumbo (mínimo 90 RON, máx. 10% etanol) e óleo 2 tempos de alta qualidade na proporção 50:1 (2% de óleo). O combustível alquilato Husqvarna é recomendado para melhor desempenho.

Como ligar o motor?

Coloque a alavanca de combustível na vertical, empurre a alavanca do afogador para cima, coloque o acelerador em marcha lenta, coloque o produto em terreno plano, segure o eixo com a mão esquerda e coloque o pé direito na estrutura, puxe a corda do arranque rapidamente. Depois de ligado, empurre o afogador gradualmente para baixo.

Como ajustar a velocidade de marcha lenta?

Aqueça o motor, gire o parafuso de ajuste da marcha lenta no sentido horário até o acessório de corte começar a girar, depois gire no sentido anti-horário até parar. A velocidade de marcha lenta correta é 2500 ± 200 rpm.

Que tipo de vela de ignição a 541RB usa?

Usa uma vela de ignição Champion RCJ-6Y com folga de eletrodo de 0,6-0,7 mm. Use sempre o tipo recomendado para evitar danos ao motor.

Com que frequência devo limpar o filtro de ar?

Limpe o filtro de ar a cada 25 horas de operação. Use ar comprimido ou lave com água morna e sabão. Se danificado, substitua. Após a limpeza, aplique óleo especial para filtro de ar Husqvarna.

Quais acessórios de corte são aprovados para esta roçadeira?

Os acessórios aprovados incluem lâmina de grama Multi 300-3 (Ø 300 mm, 3 dentes), lâmina de grama Grass 255-4 (Ø 255 mm, 4 dentes) e cabeça de corte PT104 (M10 x 1,25 L). Use sempre o protetor do acessório de corte correspondente.

Como ajustar a folga do cabo do acelerador?

Pare o produto, empurre a alavanca do acelerador para a velocidade mais baixa, solte a contraporca e gire o ajustador do cabo até que a folga seja de 1-2 mm. Gire no sentido horário para aumentar a folga, anti-horário para diminuir. Reaperte a contraporca.

Qual é a distância mínima de segurança durante a operação?

Mantenha uma distância mínima de 15 metros (50 pés) de pessoas e animais durante a operação. Olhe sempre para trás antes de virar e pare imediatamente se alguém entrar na zona de segurança.

Como devo transportar e armazenar a roçadeira?

Deixe o produto arrefecer antes do transporte ou armazenamento. Remova a tampa da vela para armazenamento de longo prazo. Prenda o protetor de transporte, fixe o produto para evitar movimentos e garanta que não haja vazamentos de combustível ou faíscas. Esvazie o tanque de combustível para armazenamento de longo prazo.

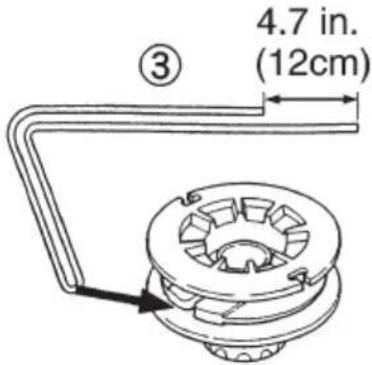

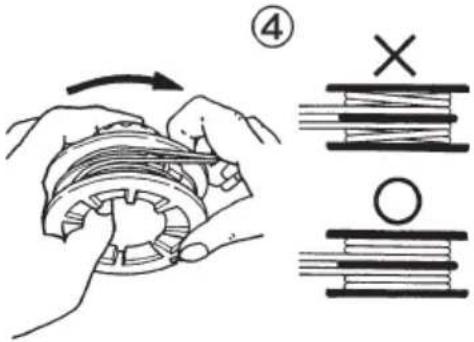

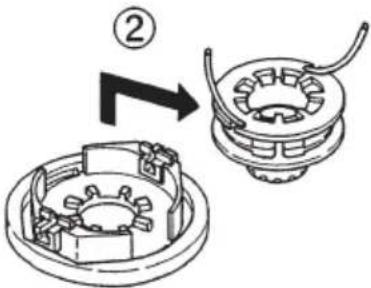

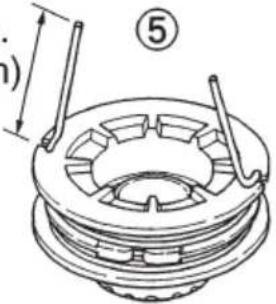

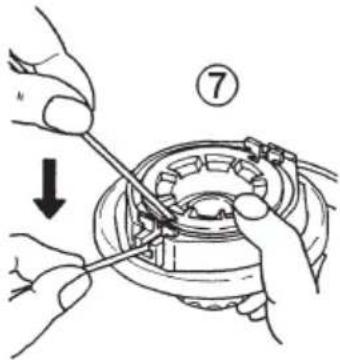

Como substituir a linha do cortador?

Consulte o manual para a cabeça de corte específica. Geralmente, remova o carretel, enrole a linha firmemente e uniformemente, e garanta que a linha possa ser cortada pela faca no protetor. Mergulhe a linha em água por 2 dias antes do uso para aumentar a vida útil.

MANUAL DE UTILIZADOR 541RB HUSQVARNA

Funcionamento.... 51

Manutenção.... 54

Resolução de problemas.... 58

Transporte e armazenamento.... 58

Especificações técnicas....59

Acessórios.... 60

Anexo 61

Introdução

Vista geral do produto

(Fig. 1)

1. Engrenagem cónica
2. Enchimento de massa lubrificante, engrenagem angular
3. Proteção do acessório de corte
4. Eixo
5. Punho fechado
6. Acelerador
7. Interruptor de paragem
8. Acoplamento flexível do eixo motriz
9. Punho do cabo de arranque
10. Depósito de combustível
11. Cobertura do silenciador
12. Cobertura do cilindro
13. Vela de ignição e cobertura da vela de ignição
14. Controlo do estrangulador
15. Estrutura
16. Eixo motriz flexível
17. Porca de fixação
18. Copo de apoio
19. Suporte A
20. Suporte B
21. Parafuso
22. Tampa
23. Proteção para transporte
24. lâmina 2T
25. Cabeçote de recorte
26. Chave combinada
27. Chave sextavada
28. Manual do utilizador
29. Chave de caixa
30. Cablagem

Descrição do produto

O produto é uma unidade de mochila com acessórios de corte permutáveis.

Finalidade

Utilize o produto com uma lâmina de relva ou cabeça do aparador para cortar diferentes tipos de relva. Não utilize o produto para outras tarefas que não aparar e desbastar relva.

Nota: A utilização pode estar sujeita a regulamentos nacionais ou locais. Respeite os regulamentos estabelecidos.

Utilize apenas o produto com acessórios aprovados pelo fabricante. Consulte o capítulo Acessórios na página 60.

Símbolos no produto

(Fig. 2) AVISO! Este produto é perigoso. Uma utilização não cuidadosa e incorreta poderá provocar ferimentos ou a morte do operador ou de terceiros. Para evitar ferimentos ao operador ou a terceiros, leia e cumpra todas as instruções de segurança do manual do utilizador.
(Fig. 3) Leia o manual do utilizador com atenção e certifique-se de que compreende as instruções antes de utilizar o produto.
(Fig. 4) Utilize um capacete de proteção em locais onde possam cair objetos sobre si. Utilize protetores acústicos e proteção ocular aprovados.
(Fig. 5) Utilize luvas de proteção aprovadas.
(Fig. 6) Use botas antiderrapantes resistentes.
(Fig. 7) O produto pode causar a projeção de objetos, o que pode resultar em ferimentos.
(Fig. 8) Velocidade máxima do eixo de saída.

(Fig. 9) Mantenha pessoas e animais a uma distância mínima de 15 m/50 pés durante o funcionamento do produto.

(Fig. 10) Risco de arremesso da lâmina se o equipamento de corte tocar num objeto que não é imediatamente cortado. O produto pode cortar partes do corpo. Mantenha pessoas e animais a uma distância mínima de 15 m/50 pés durante o funcionamento do produto.

(Fig. 11) Utilize apenas um arame de corte flexível. Não utilize elementos de corte metálicos. Aplicar ao acessório de proteção contra relva.

(Fig. 12) As setas apresentam o limite para a posição do punho.

(Fig. 14) Alavanca de combustível.

yyyywwxxxxx

A etiqueta de tipo apresenta o número de série. yyyy corresponde ao ano de produção e ww à semana de produção.

Nota: Os restantes símbolos/autocolantes existentes no produto dizem respeito a exigências para homologação em outras áreas comerciais.

Responsabilidade pelo produto

Como referido nas leis de responsabilidade pelo produto, não somos responsáveis por danos causados pelo nosso produto se:

• o produto tiver sido incorretamente reparado.
• o produto tiver sido reparado com peças que não sejam do fabricante ou que não sejam aprovadas pelo fabricante.
• o produto tiver um acessório que não seja do fabricante ou que não seja aprovado pelo fabricante.
• o produto não tiver sido reparado por um centro de assistência autorizado ou por uma autoridade aprovada.

Segurança

Definições de segurança

Os avisos, as precauções e as notas são utilizados para indicar partes especialmente importantes do manual.

ATENÇÃO: Utilizado no caso de existir risco de ferimento ou morte para o utilizador ou transeuntes, se não forem respeitadas as instruções do manual.

CUIDADO: Utilizado se existir risco de danos para o produto, para outros materiais ou para a área adjacente, se não forem respeitadas as instruções do manual.

Nota: Utilizado para disponibilizar informações adicionais necessárias numa determinada situação.

Instruções de segurança gerais

ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Este produto produz um campo eletromagnético durante o funcionamento. Em determinadas circunstâncias, este campo pode interferir com o funcionamento de implantes médicos ativos ou passivos. Para diminuir o risco de ferimentos graves ou mortais, recomendamos que os portadores de implantes médicos consultem o seu médico e o fabricante do implante antes de utilizar este produto.
• Não utilize o produto se estiver cansado, doente ou sob a influência de álcool, drogas ou medicamentos. Estes têm um efeito negativo na sua visão, atenção, capacidade de discernimento ou controlo físico.
• Não opere o produto em condições meteorológicas desfavoráveis, como nevoeiro denso, chuva intensa, ventos fortes ou frio extremo. Utilizar o produto em más condições climatéricas pode fazer com que se sinta mais cansado e trazer riscos adicionais como, por exemplo, solo escorregadio e direção de abate imprevisível.
• Seja sempre cuidadoso e use o seu senso comum. Se não se sentir seguro em relação a uma situação de trabalho ou aos procedimentos de funcionamento após a leitura do manual do utilizador, consulte um representante de assistência antes de continuar.
• Remova a cobertura da vela de ignição quando o deixar fora de vista.

Instruções de segurança para montagem

ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Utilize luvas de proteção aprovadas quando montar o produto e o acessório de corte.
• Retire a cobertura da vela de ignição antes de montar o produto.
• Antes de utilizar o produto, certifique-se de que a barra de direção e a proteção do acessório de corte instaladas são as adequadas.
• Uma proteção do acessório de corte com defeito ou desadequada pode causar ferimentos. Não utilize um acessório de corte sem que esteja montada a respetiva proteção do acessório de corte aprovada.
• Antes de ligar o produto, fixe corretamente a cobertura da embraiagem e o eixo.
• O acionador e a flange de apoio têm de encaixar corretamente no furo central do equipamento de corte. Um acessório de corte ligado incorretamente pode causar ferimentos ou morte.
• Fixe a correia ao produto para evitar ferimentos no utilizador ou noutras pessoas.

Instruções de segurança para funcionamento

ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Antes de utilizar o produto, é necessário aprender e compreender a diferença entre trabalhos de desbaste florestal e aparar relva.
• Use equipamento de proteção pessoal, consulte Equipamento de proteção pessoal na página 47.
• A exposição prolongada a ruídos pode provocar a perda auditiva permanente. Utilize sempre protetores acústicos aprovados.
• Verifique se ouve os sinais de aviso e vozes altas quando está a utilizar os protetores acústicos. Retire os protetores acústicos sempre que o motor parar.
• Nunca utilize um produto que esteja alterado ou com defeito.
• Certifique-se de que a cobertura da vela de ignição e a bobina de ignição não estão danificadas para evitar o risco de choques elétricos.
• Observe a zona em torno da área de trabalho para se certificar de que não existem pessoas, animais ou objetos que comprometam a segurança do funcionamento do produto.
• Observe a zona em torno da área de trabalho para se certificar de que nenhuma pessoa ou animal entra em contacto com o equipamento de corte ou é

atingido por objetos projetados pelo equipamento de corte.

• Examine a área de trabalho. Remova objetos soltos, tais como pedras, pedaços de vidro, pregos, arame e cordas, que possam ser projetados ou enredar-se no equipamento de corte.
• Não utilize o produto numa situação ou local onde não consegue obter ajuda em caso de acidente.
• Não utilize o produto sem uma proteção.
• Certifique-se de que as pessoas ou animais se mantêm a uma distância mínima de 15 m durante a operação. Olhe sempre para trás de si antes de se virar para trás com o produto. Desligue imediatamente o produto se alguma pessoa ou animal entrarem na zona de segurança de 15 m. Caso haja mais do que um operador a trabalhar na mesma área, mantenha uma distância de segurança mínima de 2 vezes a altura da árvore e, no mínimo, 15 m.
• Certifique-se de que consegue deslocar-se de forma segura e que está numa posição estável. Observe a área à sua volta para detetar eventuais obstáculos como raízes, pedras, galhos e valas. Tenha cuidado ao executar trabalhos em declives.
• Não se debruce. Mantenha sempre os pés numa posição estável e um bom equilíbrio.
• Antes de ligar o produto, coloque-o numa superfície plana, a uma distância mínima de 3 m da fonte de combustível e do local onde abastece o combustível. Certifique-se de que não existem objetos próximos ou em contacto com o equipamento de corte.
• Se o equipamento de corte estiver a funcionar em ralenti, efetue a afinação necessária numa oficina autorizada. Não utilize o produto até que esteja devidamente afinado ou reparado.
• Tenha cuidado com a projeção de objetos. Utilize sempre proteção ocular aprovada e mantenha-se afastado da proteção do equipamento de corte. Podem ser projetadas pedras e outros objetos pequenos para os seus olhos e causar cegueira ou outros ferimentos.
• Nunca pouse o produto com o motor em funcionamento a menos que tenha uma boa visibilidade do mesmo.
• Não retire nem deixe que outras pessoas retirem o material cortado com o motor ligado ou com o equipamento de corte em funcionamento, pois tal poderá resultar em ferimentos graves.
• Desligue sempre o motor e certifique-se de que o equipamento de corte não está em rotação antes de remover o material enredado no eixo da lâmina ou preso entre a proteção e o equipamento de corte.
• Tenha cuidado ao remover material à volta do acessório de corte. A engrenagem cónica aquece durante o funcionamento e pode causar queimaduras.

• Os gases de escape do motor são quentes e podem conter faíscas. Risco de incêndio. Tenha cuidado na presença de materiais secos e inflamáveis.

• Desligue o motor antes de se deslocar para uma nova área de trabalho. Coloque sempre a proteção de transporte antes de mover o equipamento.

• A sobreexposição a vibrações pode levar a lesões arteriais ou nervosas em pessoas com má circulação sanguínea. Consulte um médico em caso de sintomas relacionados com a sobre-exposição a vibrações. Alguns desses sintomas são entorpecimento, perda de sensibilidade, formigueiro, pontadas, dor, perda de força, alterações na cor ou condição da pele. Estes sintomas surgem normalmente nos dedos, nas mãos ou nos pulsos. O risco dessas lesões aumenta a baixas temperaturas.

Equipamento de proteção pessoal

ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Utilize sempre equipamento de proteção pessoal aprovado ao utilizar o produto. O equipamento de proteção pessoal não previne totalmente os ferimentos mas diminui a respetiva gravidade em caso de acidente. Obtenha ajuda junto do seu concessionário para selecionar o equipamento certo.
• Utilize um capacete se as árvores na sua área de trabalho tiverem mais de 2 m/6,5 pés de altura.

(Fig. 15)
- Utilize protetores acústicos aprovados.
(Fig. 16)
- Utilize proteção ocular aprovada. Mesmo com viseira, é necessário utilizar óculos de proteção aprovados. É necessário que os óculos de proteção aprovados estejam em conformidade com a norma ANSI Z87.1 nos EUA ou a norma EN 166 nos países da UE.
(Fig. 17)
- Utilize luvas sempre que necessário; por exemplo, ao fixar, examinar ou limpar o equipamento de corte. (Fig. 18)
- Utilize botas de proteção com biqueira de aço e solas antiderrapantes.
(Fig. 19)
- Utilize vestuário fabricado com um tecido resistente. Utilize sempre calças e mangas compridas grossas. Não utilize vestuário largo que possa ficar preso em galhos e ramos. Não utilize joias, calções ou sandálias. Não realize as tarefas descalço(a). Coloque o seu cabelo acima dos ombros para maior segurança.
- Mantenha equipamentos de primeiros socorros sempre à mão.
(Fig. 20)

Dispositivos de segurança no produto

Para saber onde pode encontrar os dispositivos de segurança, consulte Vista geral do produto na página 44.

ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Não utilize o produto com dispositivos de segurança defeituosos. Verifique e efetue a manutenção dos dispositivos de segurança regularmente. Se os dispositivos de segurança estiverem defeituosos, fale com a sua oficina Husqvarna autorizada.
• Não faça alterações aos dispositivos de segurança. Não utilize o produto se as coberturas de proteção, os interruptores de segurança e outros dispositivos de proteção não estiverem fixos ou estiverem defeituosos.
• É necessária formação especial para realizar qualquer tarefa de manutenção ou reparação no produto, sobretudo nos dispositivos de segurança. Se os dispositivos de segurança não passarem os testes de verificação referidos neste manual do utilizador, tem de contactar uma oficina autorizada. Garantimos a disponibilidade de serviços profissionais de reparação e assistência. Se o seu revendedor não for uma oficina autorizada, pergunte-lhes onde se situa a oficina autorizada mais próxima.
• Não utilize um acessório de corte sem uma proteção para o acessório de corte aprovada e corretamente instalada. Consulte o capítulo Para montar o equipamento de corte na página 49.

Verificar o bloqueio do acelerador

O bloqueio do acelerador bloqueia o acelerador na posição de ralenti.

1. Arranque o motor e aplique aceleração total.
2. Liberte o acelerador e certifique-se de que o equipamento de corte para. Se o acessório de corte rodar, é necessário ajustar o ralenti do carburador. Consulte Ajustar o ralenti na página 56. (Fig. 21)

Verificar o interruptor de paragem

1. Ligue o motor.
2. Desloque o interruptor de paragem para a posição de paragem e certifique-se de que o motor para. (Fig. 22)

Verificar o interruptor de paragem

1. Ligue o motor.
2. Desloque o interruptor de paragem para a posição de paragem e certifique-se de que o motor para. (Fig. 23)

Verificar a proteção do acessório de corte

A proteção do equipamento de corte protege o operador dos objetos que são projetados na sua direção.

Também evita ferimentos que ocorrem se tocar no acessório de corte.

1. Desligue o motor.
2. Efetue uma inspeção visual para verificar se existem danos, como por exemplo fissuras. (Fig. 24)
3. Substitua a proteção do equipamento de corte, caso esteja danificada.

Verificar o sistema antivibração

O sistema antivibração diminui as vibrações nos punhos para um mínimo que torna a operação mais fácil.

1. Desligue o motor.
2. Efetue uma inspeção visual para verificar se existem deformações e danos, como, por exemplo, fissuras.
3. Certifique-se de que os elementos do sistema antivibração estão corretamente montados. (Fig. 25)

Verificar o silenciador

ATENÇÃO: Nunca utilize um produto com um silenciador defeituoso.

(Fig. 26)

ATENÇÃO: Tenha em atenção que os gases de escape do motor são quentes e podem conter faíscas causadoras de incêndios. Nunca ligue o produto em interiores ou nas proximidades de material inflamável!

O silenciador mantém o mais baixo nível de ruído possível e afasta os gases de escape do utilizador. Para silenciadores, é muito importante que as instruções de verificação, manutenção e assistência do produto sejam seguidas.

(Fig. 27)

- Verifique regularmente se o silenciador está fixado ao produto. (Fig. 28)

Acessório de corte

ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

- Realize regularmente as tarefas de manutenção. Leve regularmente o acessório de corte a um centro de assistência autorizado para que o examinem e realizem ajustes ou reparações.

• O desempenho do acessório de corte melhora.
• A vida útil do acessório de corte é aumentada.

- O risco de acidentes é reduzido.

- Utilize apenas uma proteção do acessório de corte aprovada. Consulte Acessórios na página 60.

- Não utilize um acessório de corte danificado.

Cabeça do aparador de relva

• Certifique-se de que enrola a linha do aparador de relva com firmeza e igualmente em redor do tambor para reduzir a vibração.
• Utilize apenas as cabeças e as linhas do aparador de relva aprovadas. Consulte Acessórios na página 60.
• Utilize um comprimento correto da linha do aparador de relva. Uma linha de aparador de relva longa utiliza mais potência do motor do que uma linha de um aparador de relva curta.
• Certifique-se de que o cortador da proteção do acessório de corte não está danificado.
• Embeba a linha do aparador de relva em água durante 2 dias antes de a fixar ao produto. Isso prolonga a vida útil da linha do aparador de relva.
• Consulte as instruções do acessório de corte para utilizar o procedimento correto de carregamento da corda e o devido diâmetro da corda.

Lâmina de relva

- Utilize lâminas afiadas corretamente. Uma lâmina mal afiada ou danificada aumenta o risco de ferimentos. Consulte as instruções na embalagem da lâmina.

- Utilize a configuração correta para as lâminas. Uma lâmina configurada incorretamente aumenta o risco de ferimentos e danos.

Segurança no manuseamento do combustível

ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Não misture o combustível em espaços interiores ou próximo de uma fonte de calor.
• Não ligue o produto se houver combustível ou óleo do motor sobre o produto. Remova o combustível/óleo indesejado e deixe o produto secar. Remova o combustível indesejado do produto.
• Se derramar combustível na sua roupa, troque de roupa imediatamente.
• Não deixe que o combustível entre em contacto com o seu corpo, pois pode causar ferimentos. Se o combustível entrar em contacto com o seu corpo, use sabão e água para o remover.
• Não ligue o motor se derramar óleo ou combustível no produto ou no seu corpo.

• Não ligue o produto se o motor tiver uma fuga. Examine regularmente o motor quanto a fugas.

• Tenha cuidado com o combustível. O combustível é inflamável e os gases são explosivos e podem causar ferimentos ou morte.

• Não respire os gases do combustível, podem causar ferimentos. Certifique-se de que existe fluxo de ar suficiente.
• Não fume perto de combustível ou do motor.
• Não coloque objetos quentes perto do combustível ou do motor.
• Não acrescente combustível com o motor em funcionamento.
• Certifique-se de que o motor está frio antes de reabastecer.
• Antes de reabastecer, abra lentamente a tampa do depósito de combustível e liberte a pressão com cuidado.
• Certifique-se de que existe fluxo de ar suficiente ao reabastecer e misturar combustível (gasolina e óleo para motores de dois tempos) ou ao drenar o depósito de combustível.
• O combustível e os vapores do combustível são altamente inflamáveis e podem causar ferimentos graves em caso de inalação ou contacto com a pele. Por este motivo, é necessário cuidado ao manusear combustível, devendo certificar-se de que existe um fluxo de ar adequado.
• Aperte a tampa do depósito de combustível com cuidado ou pode ocorrer um incêndio.
• Desloque o produto a uma distância mínima de 3 m (10 pés) da posição onde abasteceu o depósito antes de começar.
• Não encha demasiado o depósito de combustível.
• Certifique-se de que não ocorrem fugas quando desloca o produto ou o recipiente de combustível.
• Não coloque o produto ou um recipiente de combustível onde houver uma chama aberta, faísca ou luz piloto. Certifique-se de que a área de armazenamento não contêm uma chama aberta.
• Utilize apenas recipientes aprovados quando deslocar ou armazenar o combustível.

• Esvazie o depósito de combustível antes do armazenamento a longo prazo. Respeite a legislação local sobre a eliminação de combustível.

• Limpe o produto antes do armazenamento a longo prazo.

• Retire a cobertura da vela de ignição antes de armazenar o produto, para garantir que o motor não arranca acidentalmente.

Instruções de segurança para manutenção

ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Pare o motor e certifique-se de que o equipamento de corte para. Remova a cobertura do cilindro e retire a cobertura da vela de ignição antes de efetuar a manutenção.
• Os gases de escape do motor contêm monóxido de carbono, um gás inodoro, tóxico e altamente perigoso que pode provocar a morte. Não utilize o produto em zonas interiores ou espaços fechados.
• Os gases de escape do motor são quentes e podem conter faíscas. Não opere o produto em locais fechados ou próximo de materiais inflamáveis.
• A utilização de acessórios e a realização de alterações no produto que não sejam aprovadas pelo fabricante podem causar ferimentos graves ou morte. Não altere o produto. Utilize sempre acessórios originais.
• Se a manutenção não for realizada de forma correta e regular, existe um maior risco de ferimentos e danos ao produto.
• Realize apenas a manutenção recomendada neste manual do utilizador. A manutenção deve ser realizada por uma oficina autorizada da Husqvarna.
• Leve o produto regularmente a uma oficina Husqvarna autorizada para realizar a manutenção.
• Substitua as peças danificadas, gastos ou partidas.

Montagem

Introdução

ATENÇÃO: Antes de montar o produto, tem de ler e compreender o capítulo sobre segurança.

ATENÇÃO: Retire o cabo da vela de ignição antes de montar o produto.

Para montar o equipamento de corte

O equipamento de corte inclui um equipamento de corte e uma proteção para o equipamento de corte.

ATENÇÃO: Utilize luvas de protecção.

ATENÇÃO: Utilize sempre a proteção do equipamento de corte recomendada para

ATENÇÃO: Um equipamento de corte instalado incorretamente pode resultar em ferimentos ou morte.

Montar o eixo motriz flexível

1. Retire o parafuso no acoplamento do eixo. (Fig. 29)
2. Coloque o eixo motriz flexível através dos ilhós na cablagem.
3. Rode e empurre o eixo motriz flexível em simultâneo para o ligar.
4. Aperte os 2 parafusos.
5. Monte a manga do eixo motriz na cobertura da embraiagem. Rode e empurre o eixo motriz em simultâneo para o ligar. (Fig. 30)
6. Certifique-se de que o pino de bloqueio regressa à posição inicial.

Ligar o cabo do acelerador e os fios do interruptor de paragem

1. Abra a cobertura.
2. Ligue o cabo do acelerador (A) da cablagem e o cabo do acelerador (B) do motor na cobertura. (Fig. 31)
3. Feche a cobertura.
4. Ligue os fios do interruptor de paragem aos conectores relacionados do motor. (Fig. 32)

Nota: A polaridade dos fios não é importante.

1. Fixe os fios do interruptor de paragem com uma braçadeira.

Examinar a folga do cabo do acelerador

1. Pare o produto.
2. Puxe ligeiramente o cabo do acelerador para examinar a respetiva folga.
3. Certifique-se de que a folga é de 1-2 mm.
4. Se a folga for inferior a 1 mm ou superior a 2 mm, consulte Ajustar a folga do cabo do acelerador na página 55.

Fixar o punho fechado

1. Coloque o punho fechado no eixo. (Fig. 33) (Fig. 34)
2. Fixe o punho fechado com a porca e o parafuso. Não aperte totalmente.
3. Ajuste a posição do punho numa posição de trabalho aplicável e aperte totalmente os parafusos.

Montar o punho fechado

1. Coloque o punho fechado no eixo.

2. Fixe o espaçador na ranhura do punho fechado. Fixe a porca e o parafuso. Não aperte totalmente. (Fig. 35)

3. Ajuste o produto para que fique numa posição de trabalho aplicável.
4. Aperte a porca e o parafuso.

Fixar a proteção do acessório de corte

1. Coloque a proteção do acessório de corte no eixo.
2. Fixe a proteção do acessório de corte com 2 parafusos.
   a) Se a proteção da lâmina for utilizada, certifique-se de que esta se encontra instalada conforme apresentado na imagem. (Fig. 36)
   b) Se a proteção do aparador for utilizada, certifique-se de que esta se encontra instalada entre as setas. (Fig. 37)

Fixar a cabeça do aparador

Nota: Rode a cabeça do aparador para a esquerda durante a instalação.

1. Alinhe o orifício na cobertura e a ranhura na caixa de velocidades.
2. Fixe a cobertura com o parafuso/parafusos. (Fig. 38)
3. Coloque o suporte (B) no eixo de saída.
4. Rode o eixo de saída até alinhar um dos orifícios do suporte (B) com o orifício correspondente na caixa de engrenagem.
5. Coloque o pino de bloqueio no orifício para bloquear o eixo.

CUIDADO: Certifique-se de que a linha do aparador pode ser cortada com a lâmina da proteção do aparador.

Fixar a lâmina de relva ou a cortadora de relva

1. Alinhe o orifício na cobertura e a ranhura na caixa de velocidades.
2. Fixe a cobertura com o parafuso/parafusos. (Fig. 39)
3. Coloque a lâmina entre o suporte (A) e o suporte (B).
4. Rode o eixo de saída até alinhar um dos orifícios do suporte (A) com o orifício correspondente na caixa de engrenagem.
5. Coloque o pino de bloqueio no orifício para bloquear o eixo.

6. Certifique-se de que o acionador e a flange de apoio encaixam corretamente no orifício central da lâmina. (Fig. 40)

7. Aperte a porca com a chave de caixa. Mantenha o cabo da chave de caixa junto à proteção da lâmina. Aperte no sentido contrário ao da rotação do equipamento de corte. Aperte com um binário de 15-20 Nm.

Instalar a lâmina de 2 dentes na proteção

1. Insira a lâmina na proteção para transporte. (Fig. 41)

Montar a correia de ombro

1. Passe o anel da alça da correia de ombro pelo gancho (A) e fixe-a bem com o parafuso.

2. Prenda o gancho (B) de cada correia de ombro ao anel (C) na estrutura. (Fig. 42)

Ajustar correia de ombro

1. Desligue o motor.
2. Pegue no suporte.
3. Ajuste a correia de ombros de forma a que o produto exerça o mesmo peso em cada ombro.

Funcionamento

Introdução

ATENÇÃO: Antes de utilizar o produto, tem ler e compreender o capítulo sobre segurança.

Antes de utilizar o produto

• Examine a área de trabalho para se certificar de que conhece o tipo de terreno, a inclinação do solo e a existência de obstáculos como pedras, ramos e valas.
• Efetue uma inspeção de revisão do produto.
• Efetue as inspeções de segurança, manutenção e assistência fornecidas neste manual.
• Certifique-se de que todas as coberturas, proteções, punhos e equipamento de corte estão devidamente instalados e não estão danificados.
• Certifique-se de que não existem fissuras na parte inferior dos dentes da lâmina de relva ou no orifício central da lâmina. Substitua a lâmina, caso esteja danificada.

(Fig. 43)

- Examine o flange de apoio quanto à existência de fissuras. Substitua o flange de apoio, caso esteja danificado.

(Fig. 44)

- Certifique-se de que a porca de fixação não pode ser retirada manualmente. Se conseguir retirá-la manualmente, é sinal de que não está a fixar bem o equipamento de corte e que é necessário substituí-la.

(Fig. 45)

- Examine se a proteção da lâmina está danificada ou se apresenta fissuras. Substitua a proteção da lâmina se esta tiver sido atingida ou se tiver fissuras.

(Fig. 46)

- Examine a cabeça do aparador e a proteção do acessório de corte quanto a danos ou fissuras. Substitua a cabeça do aparador e a proteção do

acessório de corte, caso tenham sido atingidos ou se tiverem fissuras.

(Fig. 47)

Combustível

Utilizar combustível

CUIDADO: Este produto tem um motor de dois tempos. Utilize uma mistura de gasolina e óleo de motor de dois tempos. Certifique-se de utiliza a quantidade correta de óleo na mistura. A relação incorreta de gasolina e óleo pode causar danos ao motor.

Combustível alquilado da Husqvarna

CUIDADO: Não utilize gasolina com um índice de octanas inferior a 90 RON (87 AKI). Caso contrário, pode causar danos no produto.

CUIDADO: Não utilize gasolina com mais de 10% de concentração de etanol (E10). Caso contrário, pode causar danos no produto.

CUIDADO: Não utilize gasolina com chumbo. Caso contrário, pode causar danos no produto.

Recomendamos combustível alquilado da Husqvarna para obter o melhor desempenho. Este combustível emite menos gases de escape nocivos do que o combustível normal. Mantém o motor limpo e aumenta a vida útil do motor. O combustível alquilado da Husqvarna não está disponível em todos os mercados.

- Utilize sempre gasolina sem chumbo nova com um índice de octanas mínimo de 90 RON (87 AKI) e

com menos de 10% de concentração de etanol (E10).

• Utilize gasolina com um índice de octanas superior se costumar utilizar o produto a uma velocidade do motor continuamente elevada.
• Utilize sempre uma mistura de gasolina sem chumbo/óleo de qualidade.

Óleo para motores a dois tempos

• Para obter os melhores resultados e o melhor desempenho, use o óleo para motores de dois tempos da Husqvarna, formulado especialmente para os nossos motores de dois tempos.
• Se não houver óleo de dois tempos Husqvarna disponível, pode usar outro óleo de dois tempos de boa qualidade para motores arrefecidos a ar. Contacte o seu revendedor para selecionar o óleo.
• Não use óleo destinado a motores de dois tempos formulado para motores fora de borda arrefecidos a água, também conhecido como óleo para motores fora de borda.
• Não utilize óleo para motores a quatro tempos.

Gasolina, litro	Óleo de dois tempos, li-tros
	2% (50:1)
5 0,10
10 0,20
15 0,30
20 0,40

Preparar a mistura de combustível

Nota: Utilize sempre um recipiente de combustível limpo quando misturar o combustível.

Nota: Não prepare uma quantidade de mistura de combustível para mais de 30 dias.

1. Adicione metade da quantidade de gasolina.
2. Adicione a quantidade total de óleo.
3. Agite a mistura de combustível para misturar o conteúdo.
4. Adicione a restante quantidade de gasolina.
5. Agite a mistura de combustível para misturar o conteúdo.
6. Encha o depósito de combustível.

Adicionar combustível

• Utilize sempre um recipiente de combustível com uma proteção contra enchimento excessivo.

• Se houver algum combustível no recipiente, retire o combustível indesejado e deixe o recipiente secar.

• Certifique-se de que a área perto da tampa do depósito de combustível está limpa.

• Agite o recipiente de combustível antes de adicionar a mistura de combustível ao depósito de combustível.

Adicionar combustível ao depósito de combustível

1. Pare o produto.
2. Coloque o produto numa superfície plana.
3. Desaperte a tampa do depósito de combustível para libertar a pressão no depósito de combustível.
4. Retire a tampa do depósito de combustível.
5. Encha o depósito de combustível até 80%.
6. Aperte completamente a tampa de depósito de combustível.
7. Certifique-se de que não existem fugas no depósito de combustível.

Colocar a correia de ombro

1. Segure o eixo com a mão direita e coloque a alça esquerda no ombro esquerdo. (Fig. 48)
2. Segure o eixo com a mão esquerda e coloque a alça direita no ombro direito.

Posições de trabalho

• Segure o produto com as 2 mãos.
• Mantenha o produto do lado direito do seu corpo.
• Tenha o equipamento de corte abaixo do nível da cintura.
• Mantenha sempre o produto ligado à correia.
• Mantenha o corpo afastado das superfícies quentes.
• Mantenha o corpo afastado do equipamento de corte.

Arrancar o motor

Se o processo de arranque for efetuado repetidamente com a alavanca do estrangulador para baixo, a vela de ignição pode molhar-se. Consulte Ligar o motor se a vela de ignição estiver molhada na página 55 se for houver dificuldades no arranque do motor.

1. Rode a alavanca de combustível para baixo, na posição vertical (A). (Fig. 49)
2. Empurre a alavanca do estrangulador para cima, até parar. (Fig. 50)
3. Empurre a alavanca do acelerador para a frente e pare na posição de ralenti. (Fig. 51)
4. Coloque o produto no chão, numa superfície plana.
5. Certifique-se de que não há objetos perto da lâmina.
6. Segure o eixo com a mão esquerda. (Fig. 52)
7. Coloque o pé direito na estrutura.
8. Puxe rapidamente o cabo de arranque com a mão direita.

Nota: Não puxe totalmente o cabo de arranque e não solte o punho do cabo de arranque.

1. Empurre a alavanca do estrangulador gradualmente para baixo, até parar.
2. Deixe o motor trabalhar durante 2 a 3 minutos para aquecer antes da utilização.

Parar o motor

ATENÇÃO: Em caso de emergência, pare o motor de imediato.

CUIDADO: Se parar o motor mantendo uma velocidade de rotação elevada, o motor pode sofrer danos. Coloque novamente a alavanca do acelerador na sua posição original e reduza a velocidade do motor antes de parar o motor, exceto em caso de emergência.

1. Desloque o acelerador/alavanca do acelerador para a posição de ralenti.

a) Empurre a alavanca do acelerador para a posição de ralenti. (Fig. 53)
b) Solte o gatilho do acelerador. (Fig. 54)

1. Pressione o botão de paragem do motor.

a) (Fig. 55)
b) (Fig. 56)

1. Rode a alavanca de combustível para cima, na posição horizontal (B). (Fig. 49)

ATENÇÃO: A lâmina gira por inércia durante algum tempo depois de o motor ter parado. Não toque na lâmina até o motor ter parado completamente.

ATENÇÃO: Não toque no silenciador nem na vela de ignição diretamente com as mãos logo depois de o motor ter parado. Caso contrário, pode sofrer queimaduras, uma vez que o silenciador e a vela de ignição estão extremamente quentes.

Arremesso da lâmina

Um arremesso da lâmina é quando o produto se move para o lado rapidamente e com força. O arremesso da lâmina ocorre quando a lâmina de relva bate contra ou atinge um objeto que não pode ser cortado. O arremesso da lâmina pode projetar o produto ou o

operador em todas as direções. Existem riscos de ferimento para o operador e terceiros.

O risco aumenta em áreas onde não é fácil ver o material que está a ser cortado.

Não corte com a área da lâmina representada a preto na ilustração. A velocidade e o movimento da lâmina podem provocar um arremesso da lâmina. O risco aumenta quanto maior for a espessura do tronco que está a ser cortado.

(Fig. 57)

Desbastar relva com a lâmina de relva

CUIDADO: Não utilize lâminas de relva nem facas de jardineiro em madeira. Utilize lâminas de relva e facas de jardineiro apenas em relva densa.

• Mova o produto de um lado para o outro.
• Inicie o movimento da direita para a esquerda ao cortar. Mova o produto para a direita antes voltar a cortar.
• Corte com o lado esquerdo da lâmina de relva. (Fig. 58)
• Incline a lâmina de relva para a esquerda para que a relva caia em linha. Isto facilita a recolha da relva.
• Mantenha-se numa posição estável com os pés afastados.
• Desloque-se para a frente após cada movimento para a direita e certifique-se de que mantém uma posição estável antes de voltar a cortar.
• Mantenha o copo de apoio com uma ligeira pressão contra o solo para garantir que a lâmina de relva não atinge o solo.
• Respeite estas instruções para diminuir o risco de o material cortado se enredar na lâmina de relva:
  a) Acelere ao máximo.
  b) Não mova a lâmina de relva através do material cortado quando movimenta o produto da esquerda para a direita.
• Antes de recolher o material cortado, pare o motor e retire o produto da correia. Pouse o produto no solo.

Corte de relva com um cabeçote de recorte

Aparar a relva

1. Mantenha a cabeça do aparador um pouco acima do solo a um determinado ângulo. Não empurre a linha do aparador para a relva. (Fig. 59)
2. Reduza o comprimento da linha do aparador em 10-12 cm/4-4,75 pol.
3. Reduza a velocidade do motor para diminuir o risco de danos nas plantas.
4. Utilize 80% da aceleração quando cortar relva perto de objetos. (Fig. 60)

Limpar a relva com uma lâmina de relva

1. As lâminas e as cortadoras de relva não podem ser utilizadas em caules lenhosos.
2. A lâmina de relva utiliza-se para todos os tipos de relva alta ou espessa.
3. A relva é cortada com um movimento pendular lateral, em que o movimento da direita para a esquerda é a fase de corte e o movimento da esquerda para a direita a fase de retorno. Deixe a lâmina trabalhar com o lado esquerdo (entre as posições correspondentes às 8 e 12 horas dos ponteiros do relógio).
4. Se inclinar a lâmina um pouco para a esquerda ao cortar, a relva acumula-se numa linha, facilitando a recolha, por ex., com o ancinho.
5. Procure trabalhar com ritmo. Apoie-se bem, com os pés afastados. Mova-se para a frente depois do movimento de retorno e volte a apoiar-se bem.
6. Deixe o copo de apoio tocar levemente no solo. Assim protege a lâmina contra o contacto com o solo.
7. Reduza o risco de o material se agarrar à lâmina, trabalhando sempre em aceleração total e evitando a relva já cortada no movimento de retorno.
8. Pare o motor, desaperte o suporte e coloque a máquina no chão antes de recolher o material cortado.

Cortar a relva

1. Certifique-se de que a linha do aparador está paralela ao solo quando cortar. (Fig. 61)
2. Não empurre a cabeça do aparador para o solo. Caso contrário, pode causar danos no produto.
3. Desloque o produto de um lado para o outro quando cortar relva. Use a rotação máxima. (Fig. 62)

Para aparar a relva

O fluxo de ar da linha do aparador a girar pode ser utilizado para remover a relva cortada de uma área.

1. Mantenha a cabeça e a linha do aparador paralelas ao solo e acima do mesmo.
2. Acelere ao máximo.
3. Mova a cabeça do aparador de um lado para o outro e apare a relva.

ATENÇÃO: Limpe a cobertura da cabeça do aparador sempre que instalar uma nova linha do aparador para evitar desequilíbrios e vibrações nos punhos. Efetue também uma verificação das outras peças da cabeça do aparador e limpe-as, se necessário.

Manutenção

Introdução

ATENÇÃO: Antes de efetuar a manutenção, tem de ler e compreender o capítulo sobre segurança.

É necessária formação especial para realizar qualquer tarefa de manutenção ou reparação. Garantimos a disponibilidade de reparações e manutenção profissionais. Se o seu revendedor não for uma oficina autorizada, pergunte-lhes onde se situa a oficina autorizada mais próxima.

Esquema de manutenção

Manutenção Diaria-	mente	Semanal-mente	Mensal-mente
Limpe a superfície externa. X
Verifique se a correia apresenta sinais de danos. X
Verifique o bloqueio do acelerador e o acelerador, consulte Verificar o bloqueio do acelerador na página 47.	X
Verifique se o acessório de corte não gira ao ralenti. X
Verifique o interruptor de paragem, consulte Verificar o interruptor de paragem na página 47.	X
Examine a proteção do acessório de corte quanto a danos e fissuras. X
Certifique-se de que a lâmina de relva está alinhada com o centro, que está afi-ada e que não possui danos na lâmina ou no orifício central.	X
Manutenção Diaria-	mente	Semanalmente	Mensalmente
Examine a cabeça do aparador quanto a danos e fissuras. Se estiver danificado, substitua.	X
Examine o punho e a barra de direção quanto à existência de danos e certifique-se de que estão ligados corretamente.	X
Em equipamentos de corte com copo de apoio, aperte totalmente o parafuso de fixação.	X
Em equipamentos de corte com uma contraporca, aperte totalmente a contraporca.	X
Examine a proteção para transporte quanto à existência de danos e certifique-se de que pode ser fixada corretamente.	X
Examine o motor, o depósito de combustível e os tubos de combustível quanto a fugas.	X
Limpe o filtro de ar. Substitua, se necessário. X
Aperte as porcas e os parafusos X
Verifique o filtro de combustível quanto à existência de contaminação e a mangueira de combustível quanto a fissuras e outros defeitos. Substitua, se necessário.	X
Examine todos os cabos e ligações. X
Verifique o dispositivo de arranque e a corda de arranque quanto a danos. X
Examine as unidades antivibração quanto à existência de danos e fissuras. X
Examine a vela de ignição, consulte Examinar a vela de ignição na página 57.		X
Limpe o sistema de arrefecimento. X
Certifique-se de que a engrenagem cónica contém 34 do volume total de massa lubrificante.		X
Limpe a superfície exterior do carburador e a área circundante. X
Examine se a embraiagem, as molas da embraiagem e o tambor da embraiagem apresentam sinais de desgaste. Substitua, se necessário.			X
Substitua a vela de ignição. X
Lubrifique o eixo motriz. ^7			X

Ligar o motor se a vela de ignição estiver molhada

1. Empurre a alavanca do estrangulador para cima e empurre a alavanca do acelerador para junto da posição máxima.
2. Puxe o cabo de arranque repetidamente.
3. Se os passos 1 e 2 não ajudarem, retire a vela de ignição e seque o elétrodo.

Ajustar a folga do cabo do acelerador

1. Pare o produto.
2. Empurre a alavanca do acelerador para a posição de velocidade mínima.
3. Desaperte a porca de fixação. (Fig. 63)

4. Rode o ajuste do cabo (A) para ajustar a folga.
   a) Rode o ajuste do cabo para a direita para aumentar a folga.
   b) Rode o ajuste do cabo para a esquerda para diminuir a folga.

5. Certifique-se de que a folga do cabo do acelerador é de 1-2 mm.

6. Aperte a porca de fixação.

Limpar o sistema de arrefecimento

CUIDADO: Se o sistema de arrefecimento estiver sujo ou obstruído, o produto sobreaquece, causando danos no mesmo.

O sistema de refrigeração inclui:

• Aletas de arrefecimento no cilindro (A).
• A admissão de ar (B).

(Fig. 64)

• Certifique-se de que o sistema de arrefecimento não está sujo ou obstruído.
• Limpe o sistema de arrefecimento com uma escova semanalmente ou com maior frequência se necessário.

Ajustar o ralenti

O ralenti é ajustado na fábrica antes de o produto ser fornecido. Pode ser necessário um ajuste do ralenti, devido a alterações nas condições de funcionamento, por exemplo, no ar.

ATENÇÃO: Se o acessório de corte não parar quando ajusta o ralenti, contacte o seu revendedor de assistência. Não utilize o produto até que esteja devidamente ajustado ou reparado.

• Certifique-se de que o cabo do acelerador está paralelo ao eixo flexível. Se o cabo do acelerador estiver torcido, estique-o.
• Se o eixo estiver dobrado, a folga do cabo altera-se. Estique o eixo e coloque o produto na posição que utiliza normalmente antes de ajustar o ralenti.
• O ralenti está correto se o motor funcionar suavemente em todas as posições. O ralenti correto é definido quando o produto não para e o acessório de corte não roda.
• Ligue o motor e utilize o produto a metade da velocidade durante mais de 2 minutos, até que o motor aqueça.
• Rode o parafuso de ajuste de ralenti para a direita até que o acessório de corte comece a rodar. (Fig. 65)
• Rode o parafuso de ajuste de ralenti para a esquerda até o acessório de corte parar e o ruído da embraiagem diminuir.

Nota: Consulte Especificações técnicas na página 59 para obter mais informações sobre o ralenti recomendado.

Limpar o filtro de ar

CUIDADO: Substitua sempre um filtro de ar danificado. O desgaste do motor aumenta com um filtro de ar danificado. Limpe o filtro de ar em intervalos de 25 horas de funcionamento.

Se utilizar um filtro de ar durante muito tempo, este não pode ser totalmente limpo. Substitua o filtro de ar por um filtro novo em intervalos regulares.

1. Retire a cobertura do filtro de ar e o filtro de ar. (Fig. 66)
2. Limpe o filtro de ar com ar comprimido.
3. Limpe a superfície interior da cobertura do filtro. Utilize ar comprimido ou uma escova.
4. Se o filtro de ar não estiver limpo, retire o filtro de ar e limpe-o com água quente e sabão.
5. Certifique-se de que o filtro está seco antes de o voltar a montar.

Aplicar óleo no filtro de ar

CUIDADO: Utilize sempre o óleo do filtro de ar especial da Husqvarna. Não utilize outros tipos de óleo.

ATENÇÃO: Calce as luvas de proteção. O óleo do filtro de ar pode provocar irritações cutâneas.

1. Coloque o filtro de ar num saco de plástico.
2. Coloque o óleo no saco de plástico.
3. Esfregue o saco de plástico para distribuir o óleo uniformemente pelo filtro de ar.
4. Empurre o óleo indesejado para fora do filtro de ar enquanto estiver no saco de plástico. (Fig. 67)

Filtro de combustível

ATENÇÃO: Quando montar ou desmontar o filtro de combustível, tenha cuidado para não danificar a guarnição de borracha. Uma guarnição de borracha danificada ou uma montagem insuficiente do filtro de combustível causarão fugas de combustível.

Examine o filtro de combustível (A) em intervalos de 25 horas de funcionamento. Se o filtro de combustível estiver obstruído, este deve ser limpo; consulte para Limpar o filtro de combustível na página 57obter instruções. Um filtro de combustível obstruído pode impedir que a velocidade de rotação do motor aumente. Um filtro de combustível obstruído pode também causar variações de velocidade indesejadas. É necessário

substituir a o filtro de combustível sempre que este estiver danificado.

(Fig. 68)

Limpar o filtro de combustível

1. Examine o filtro de combustível.
2. Substitua o filtro de combustível, caso esteja danificado.
3. Se o filtro de combustível estiver obstruído, retire o combustível do depósito de combustível.
4. Limpe o filtro de combustível com uma escova.
5. Substitua o filtro de combustível se não o conseguir limpar.
6. Coloque novamente o filtro de combustível no depósito de combustível.

Engrenagem cónica

A engrenagem cónica é atestada na fábrica com 34 do volume total de massa lubrificante. Antes da utilização do produto, certifique-se de que o nível de massa lubrificante se mantém o mesmo. Utilize massa lubrificante especial da Husqvarna caso seja necessário encher o depósito. Não substitua a massa lubrificante na engrenagem cónica. Deixe que a reparação da engrenagem cónica seja efetuada por técnicos de manutenção.

(Fig. 69)

Lubrificar o eixo motriz flexível

1. Puxe o botão para cima e retire a manga do eixo motriz da cobertura da embraiagem. (Fig. 70)
   a) Agite ou puxe o eixo motriz para fora da manga do eixo motriz. (Fig. 71)
2. Lubrifique o eixo motriz. (Fig. 72)
3. Empurre e rode o eixo motriz em simultâneo para colocá-lo novamente na manga do eixo motriz. Mantenha aproximadamente 10 mm/0,40 pol. do eixo motriz fora extremidade da manga do eixo motriz. (Fig. 73)
4. Alinhe o orifício na manga do eixo motriz com o botão na cobertura da embraiagem. (Fig. 74)
5. Empurre e rode o eixo motriz em simultâneo para o ligar.

Fixar e remover a porca de fixação

ATENÇÃO: Pare o motor, use luvas de proteção e tenha cuidado junto às extremidades afiadas do acessório de corte.

Uma porca de fixação é utilizada para bloquear alguns tipos de acessórios de corte. A porca de fixação tem uma rosca à esquerda.

- Para fixar, aperte a porca de fixação no sentido oposto ao sentido de rotação do acessório de corte.

• Para remover a porca de fixação, desaperte-a no sentido da rotação do acessório de corte.
• Para desapertar e apertar a porca de fixação, utilize uma chave de caixa com um eixo longo. A seta na imagem mostra a área em que pode utilizar a chave de caixa. (Fig. 75)

ATENÇÃO: Ao desapertar ou apertar a porca de fixação, existe um risco de ferimentos causados pela lâmina. Quando realizar esta operação, certifique-se sempre de que a proteção da lâmina protege a sua mão de ferimentos.

Nota: Certifique-se de que não pode rodar a porca de fixação com a mão. Substitua a porca, se o revestimento de nylon não tiver uma resistência de, no mínimo, 1,5 Nm. A porca de fixação tem de ser substituída depois de ser apertada cerca de 10 vezes.

Examinar a vela de ignição

CUIDADO: utilize sempre o tipo de vela de ignição recomendado. Um tipo de vela de ignição incorreto pode provocar danos no produto.

• Examine a vela de ignição para verificar se o motor apresenta uma potência reduzida ou dificuldades de arranque, ou se não funciona corretamente ao ralenti.
• Para diminuir o risco de materiais indesejados nos eléctrodos da vela de ignição, siga estas instruções:
  a) Assegure-se de que a rotação em vazio está corretamente regulada.
  b) Certifique-se de que a mistura de combustível está correta.
  c) Certifique-se de que o filtro de ar está limpo.
• Se a vela de ignição estiver suja, limpe-a e certifique-se de que a distância entre os eléctrodos está correta; consulte Especificações técnicas na página 59. (Fig. 76)
• Se for necessário, substitua a vela de ignição.

Para afiar a faca de jardineiro e a lâmina de relva

ATENÇÃO: Desligue o motor. Utilize luvas de protecção.

• Para afiar as facas de jardineiro ou lâminas de relva corretamente, consulte as instruções fornecidas com o equipamento de corte.
• Afie todas as extremidades da mesma forma para manter o equilíbrio.

- Use uma lima plana de picado simples. (Fig. 77)

ATENÇÃO: Deite sempre fora qualquer lâmina que esteja danificada. Não tente endireitar uma lâmina dobrada ou torcida para a utilizar novamente.

Efetuar a manutenção a cada 100 horas

1. Retire o silenciador.

2. Empurre a chave de parafusos na ranhura e retire os materiais indesejados. (Fig. 78)

3. Aperte todos os parafusos e pernos. Certifique-se de que todas as peças estão devidamente presas.
4. Certifique-se de que o revestimento da embraiagem e o tambor da embraiagem não tem sujidade, óleo e massa lubrificante. Caso contrário, limpe-o com um pano e gasolina sem chumbo isenta de óleo.
5. Remova a câmara de flutuação do carburador e limpe o seu interior da câmara de flutuação. (Fig. 79)

Resolução de problemas

O motor não arranca

Verificação Causa possível Procedimento
Interruptor de paragem O interruptor de	de paragem está na posição de paragem.	Substitua o interruptor de paragem numa oficina autorizada.
Depósito de combustível Tipo de combustível errado. Drene o depósito de combustível e encha-o com o combustível correto.
Vela de ignição A vela de ignição está	suja ou molhada.	Certifique-se de que a vela de ignição está seca e limpa.
	A distância entre os elétrodos da ve-la de ignição está incorreta.	Limpe a vela de ignição. Certifique-se de que a distância entre os elétrodos está correta. Certifique-se de que a vela de ignição tem um suppressor.
		Consulte as especificações técnicas para obter informações sobre a distância entre elétrodos.
	A vela de ignição está solta. Aperte a	vela de ignição.

O motor arranca mas para novamente

Verificação	Causa possível Procedimento
Depósito de combustível	Tipo de combustível errado. Esvazie o depósito de combustível e encha-o com o combustível correto.
Filtro de ar O filtro de ar está obstruído. Limpe o filtro de ar.

Transporte e armazenamento

- Deixe o produto arrefecer antes de o transportar ou armazenar.

- Remova a cobertura da vela de ignição antes do armazenamento a longo prazo.

• Prenda o produto durante o transporte. Certifique-se de que o produto não se move.

• Certifique-se de que não existe risco de fugas de combustível, vapores de combustível, faíscas ou chamas durante o transporte e armazenamento.

• Fixe a proteção para transporte durante o transporte e armazenamento.

• Limpe e efetue a manutenção do produto antes do armazenamento a longo prazo.

Especificações técnicas

Especificações técnicas

	531RB 541RB
Motor
Cilindrada, cm ^3	33,6 41,5
Diâmetro do cilindro, mm 36 40
Curso, mm 33 33
Velocidade ao ralenti, rpm 2500 ± 200 2500 ± 200
Rotação máxima recomendada, rpm 12000 12000
Potência máx. do motor, de acordo com a norma ISO 8893, kW @ rpm	1,1/7000-7500 1,47/7000-7500
Silenciador com catalisador Não Não
Sistema de ignição
Vela de ignição Champion RCJ-6Y Champion RCJ-6Y
Distância entre os elétrodos, mm 0,6-0,7 0,6-0,7
Sistema de lubrificação e combustível
Capacidade do depósito de combustível, litros/cm ^2	1,3/119,1	1,3/119,1
Carburador
Tipo	Válvula de flutuador e de válvula de pistão	Válvula de flutuador e de válvula de pistão
Peso
Sem combustível, acessório de corte e proteção, kg	9,0	9,0
Níveis acústicos ^8
Nível de pressão sonora equivalente, ao nível do ouvido do utilizador, medido de acordo com as normas EN ISO 11806 e ISO 22868, dB(A), mín/máx.:	87 87
Níveis de vibração ^9
Níveis de vibração equivalentes (ahv,eq) nos punhos, medidos de acordo com as normas EN ISO 11806 e ISO 22867, m/s ^2 :
Equipado com lâmina de relva, punho 10 10

Acessórios

Acessórios

Acessórios aprovados Tipo de acessório Proteção para acessório de corte,		art. n.°
Lâmina de relva/cortadora de relva Multi 300-3 (∅ 300, 3 dentes) 577 32 97-01
Cabeçote de recorte PT104 (M10 x 1,25 L) 588 55 02-02
Copo de apoio Fixo

PT104
4.0 in(10cm		6
		8

Husqvarna®

www.husqvarna.com

Instruções originais

1140806-94
