G70 - Lavadora de alta pressão elétrica GREENWORKS - Manual de utilização gratuito

Tipo de produto	Lavadora de alta pressão elétrica
Marca	Greenworks
Modelo	G70
Tensão de alimentação	220-240 V ~ 50 Hz
Potência nominal	300 W
Pressão nominal	14 MPa (140 bar)
Pressão admissível	18 MPa (180 bar)
Vazão de água nominal	6,5 L/min
Vazão de água máxima	11 L/min
Pressão máxima da entrada de água	0,7 MPa
Temperatura máxima da entrada de água	60 °C
Nível de pressão sonora (LPA)	85 dB(A), K=3,0 dB(A)
Nível de potência sonora (LWA)	94 dB(A), K=3,0 dB(A)
Grau de proteção	IPX5
Vibrações	< 2,5 m/s², K=1,5 m/s²
Bicos fornecidos	Bico rotativo e bico 5 em 1 (15°, 25°, 40°, 0° e baixa pressão)
Reservatório de detergente	Integrado, removível
Comprimento da mangueira de alta pressão	Aproximadamente 8 m (estimativa)
Peso (aproximadamente)	12 kg
Manutenção	Limpeza regular do bico, drenar a água antes do armazenamento no inverno
Segurança	Travamento do gatilho, parada automática ao soltar
Garantia	2 anos (uso doméstico)
Peças sobressalentes	Disponíveis no serviço de atendimento ao cliente Greenworks

Perguntas frequentes - G70 GREENWORKS

Como conectar a alimentação de água à lavadora de alta pressão G70?

Conecte a mangueira de jardim ao conector de entrada de água. Certifique-se de que o filtro de entrada de água está limpo. Use uma mangueira de jardim padrão com um conector rosqueado. A água deve vir de uma fonte de água corrente com pressão máxima de 0,7 MPa e temperatura máxima de 60°C. Nunca use água quente ou estagnada.

Como usar o detergente com a lavadora de alta pressão G70?

Despeje o detergente no reservatório apropriado. Use apenas detergentes adequados para lavadoras de alta pressão. Monte o reservatório no gatilho, depois pulverize sobre a superfície seca. Não deixe o detergente secar. Em seguida, enxágue com o bico de alta pressão.

O que fazer se a pressão de saída estiver fraca ou pulsante?

Isso pode ser devido a um bico obstruído. Desconecte o aparelho, corte a água, remova o bico e limpe-o com um clipe desdobrado ou uma ferramenta específica. Verifique também o filtro de entrada de água e certifique-se de que a mangueira não está dobrada.

Como trocar o bico na lança?

Pare a lavadora e corte a água. Pressione o gatilho para liberar a pressão. Acione o travamento do gatilho. Pressione o botão de destravamento do bico, em seguida insira o novo bico firmemente até que ele se encaixe. Gire a ponta para ajustar o jato.

Quais são as precauções de segurança importantes?

Use sempre o travamento do gatilho quando não estiver pulverizando. Nunca direcione o jato para pessoas ou animais. Use óculos de proteção. Não deixe o aparelho ligado sem supervisão. Use uma extensão adequada para uso externo e mantenha a conexão seca.

Como guardar a lavadora de alta pressão após o uso?

Desconecte o aparelho. Corte a entrada de água e pressione o gatilho para eliminar a pressão residual. Remova a mangueira e guarde-a. Esvazie a água da bomba e da pistola. Armazene o aparelho em local seco, protegido do gelo. Recomenda-se usar um protetor de bomba no inverno.

Posso usar uma extensão elétrica?

Sim, mas ela deve ser adequada para uso externo e ter seção suficiente. A conexão deve ser mantida seca e a pelo menos 60 mm do chão. Use um cabo com um dispositivo de retenção do plugue.

O que fazer em caso de vazamento de água na pistola?

Verifique se a mangueira de alta pressão está corretamente encaixada no punho. Se o vazamento persistir, o anel de vedação pode estar danificado. Entre em contato com o serviço de atendimento ao cliente para obter uma peça de reposição.

A lavadora pode ser usada com água quente?

Não, a temperatura máxima da entrada de água é de 60°C. Use apenas água fria, nunca água quente ou água de um reservatório não conectado à rede.

Como obter peças sobressalentes ou reparo?

Entre em contato com o serviço de atendimento ao cliente Greenworks Tools. A garantia de 2 anos cobre defeitos de material e mão de obra (uso doméstico). A prova de compra é necessária. Os reparos devem ser realizados por uma central autorizada.

MANUAL DE UTILIZADOR G70 GREENWORKS

MONTAJE DEL ACCIONAMENTO ((vexe la Figura 3.)

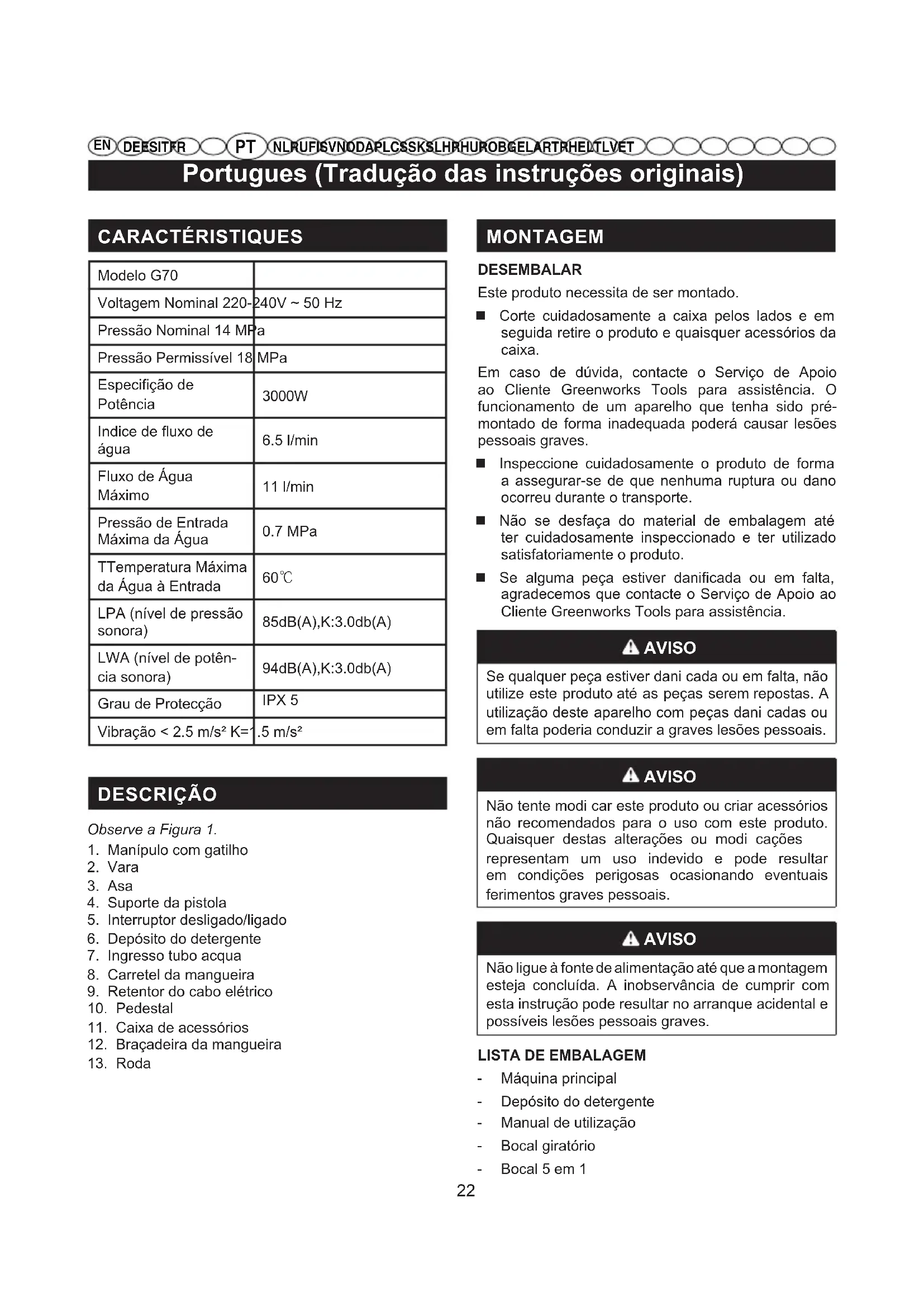

Portugues (Tradução das instruções originais)

CHARACTERISTIQUES

Modelo G70
Voltagem Nominal 220-240V ~ 50 Hz
Pressão Nominal 14 MPa
Pressão Permissível 18 MPa
Especiação de Potência	3000W
Indice de fluxo de água	6.5 l/min
Fluxo de Água Maximo	11 l/min
Pressão de Entrada Maxima da Água	0.7 MPa
Ttemperatura Maxima da Água à Entrada	60°C
LPA (nível de pressão sonora)	85dB(A),K:3.0db(A)
LWA (nível de potência cia sonora)	94dB(A),K:3.0db(A)
Grau de Proteção	IPX 5
Vibração < 2.5 m/s² K=1	.5 m/s²

DESCRÊção

Observe a Figura 1.
1. Manipulo com gatiho
2. Vara
3. Asa
4. Suporte da pistola
5. Interruptor desligado/ligado
6. DepoSito do detergente
7. Ingresso tubo acqua
8. Carretel da mangueira
9. Retentor do cabo eletrico
10. Pedestal
11. Caixa de acessórios
12. Bracadeira da mangueira
13. Roda

MONTAGEM

DESEMBALAR

Este produto necessita de ser montado.

Corte cuidadosamente a caixairos e em seguida retire o produits e quaisquer acessórios da caixa.
Em caso de duvida, contacte o Servico de Apoio ao CLIENTE Greenworks Tools para assistencia. O funciona de um aparelho que tenha sido premontado de forma inadequada poder acausar lesoes pessoas graves.
Inspeccione cuidadosamente o produits de forma a assegurar-se de que nenhuma ruptura ou dano ocorreu durante o transporte.
- Não se desfaça do material de embalagem até ter cuidadosamente inspeCTIONado e ter utilizes satisfatoriamente o produto.
Se alguma peça estiver danificada ou em falta, agradecemos que contacte o Serviço de Apoio ao也不会 Greenworks Tools para assistência.

AVISO

Se qualquer peça estiver dani cada ou em falta, não utilize este produit até as peças serem repostas. A utilizesçao deste aparelho com peças dani cadas ou em falta poderia conducir a graves lesões pessoas.

AVISO

Não tente modi car este produit ou Criar acessosórios não recomendados para o uso com este produits. Quaisquer destas alterações ou modi cações representam um uso indevido e pode resultar em condições perigosas occasionando eventuais ferimentos graves pessoasis.

AVISO

Não ligue à fonte de alimentação às é que a montagem estuja conclusão. A inobservança de cumprir com esta instrução pode resultar no arranque acidental e possíveis lesões pessoas graves.

LISTA DE EMBALAGEM

• Maquina principal
  Deposito do detergente
• Manual de'utilisation
  Bocal giratorio
  Bocal 5 em 1

Portugues (Tradução das instruções originais)

Gatiho e vara
- Mangueira de alta pressão
- Conector da entrada de agua
- Parafuso (4)

UNIR A VARETA à PISTOLA DE LAVAGEM (Observe a Figura 2.)

Instalacao da vareta na pistola de lavagem a pressao Introduza com firmeza a ponta da baioneta macho (14) da vareta na conexao femea da baioneta (15).Enquanto empurra a vareta com firmeza, rode no sentido dos ponteiros do religio ate as linguetas encaixarem no seu lugar para assegurar a uniao sem haver fugas.

MONTAGEM DO SUPORTE DA PISTOLA (Observe a Figura 3.)

Empurre o suporte da pistola conforme molto até estar truncado nas ranhuras.

MONTAGEM DO CONECTOR DA ENTRADA DE AGUA (Observe a Figura 4.)

Alinhe o conector com a entrada de agua.
Rode o conector no sentido dos ponteiros do relógio para garantir que está apertado.

MONTAGEM DO PEDESTAL (Observe a Figura 5.)

Alinhe o pedestale e os parafusos com os orificios.
Insira o parafuso e rode no sentido dos ponteiros do relógio com uma chave de fendas até o parafuso estar apertado.

OPERAÇÃO

Aplicações

Esta boa de lavar de pressao pode ser usada para as finalidades elencadas abaixo:

■ Remove sujidade e dolor de pisos, pátos de cimento e paredes.
■ Limpar carros, barcos, motocicletas, mobiliario exterior e barbecues.

CONEXão DA MANGUEIRA DE ALTA PRESSão COM O CABO DO GATILHO (Observe a Figura 6.)

Montagem

Empurre o conector (16) da mangueira de alta pressao no Conjunto (17) da pega do gatiho ate se encaixar.

Remoçao

• Acione o botão de mola (18) e puxe a mangueira de alta pressão para fora do Conjunto.

LIGAR O FORNECIMENTO DE ÁGUA À MAQUINA DE LAVAR DE PRESSão (Observe a Figura 7)

O fornecimento de agua deve provir de uma conduita de agua. NUNCA utilize agua quente ou agua proveniente de piscinas, lagos, etc. Para uma maior dificuldade de uso, recomenda-se uma mangueira com autoenrolamento (não fornecida).

NOTA: Se utilizes a mangueira de enrolamento automatico, assegure-se que a mangueira não fica encaracolada durante o uso, uma vez que pode fazer danos à bomba.

ATENÇAO

Ao ligar o aparelho à rede fornecimento de água (não à rede Pública de fornecimento de água potável), consulte os regulamentos locais dos organismos locais ou do fornecedor local de água.

Para garantir de que não occurs qualquer returno de contaminantes para a rede de agua, o aparecido não pode estar direcamente ligado à rede Pública de fornecimento de água potavel.

Caso o aparecido sera ligado à rede de água potável, devem-se incorporar dispositivos de prevenção de returno de fl uxo ou fi xados aoSYSTEMA de fornecimento de agua. A instalação deve ser aceite pelos organismos locais ou pelo fornecedor de agua e deve ser realizada por pessoal的技术ico qualiço. Os dispositivos de prevenção de returno de fl uxo devem seradequados as categorias de fl uidos ecemprimir com o requisito de évitar o retroprocesso em conformidade com a EN 60335-2-79:2009.

AVISO

Antes de ligar a mangueira de jardim à boaquina de lavar à pressão:

Faça correr a água pela mangueira durante 120segundos para limpar quaisquer restos na mangueira.
Verifique o filtro na entrada de agua.

Portugues (Tradução das instruções originais)

Se o filtro estiver sujo, limpe-o antes de ligar a mangueira de jardim a�quina.
NOTA: Deve haver um minimo de 3 metros de mangueira sem limitacoes entre a entrada da MQquina de lavar de pressao e a torneira do jardim.
Com aorneira do jardim completeness fechada, una a extremidade da mangueira de jardim ao conector roscado daorneira.

USAR A PISTOLA INJECTORA (Observe a Figura 8.)

Para um maior controlo e segurar, mantenha sempre as vezes mais na pistola.

Aperte o gatilho (19) para operar a arruela de pressao.
Solte o gatilho para deter o fluxo de agua atraves do bocal.

Pressione o botao de bloqueio (20) para a posicao ON (ligado).

Para desactivar o bloqueio:

Pressione o botao de bloqueio para a posicao OFF (desligado).

USAR OS BOCAIS (Observe a Figura 9.)

ATENÇAO

NUNCA mude bocais sem engatar obloqueio na pistola injectora e NUNCA aponte a vara para o seu rosto ou o de outros.

Nota: O bocal 5 em 1 tem cinco temas de pulverização, incluindo os focais de alta pressão de 15^ , alta pressão de 25^ , alta pressão de 40^ , LINHA reta de 0^ e baixa pressão do tipo ventoinha. O bocal rotativo serve parautar manchas difices em superficies duras.

Para conectar um bocal à vara:

Desligue a boa de lavar à pressão e feche o fornecimento de água. Carregue no gatilho para libertar pressão.
■ Engate o bloqueio na pistola injectora puxando para baixo o fecho ate encaixar na ranhura.
Premere il tasto e inserire l'ugello nell'asta fino a chenon scatti nella fessura.Faça coincidir a claviha da Boca com o orificio quadrado.
Rode o bocal para fazer a forma de pulverização.

ADICIONAR DETERGENTE À MAQUINA DE LAVAR DE PRESSão (Observe a Figura 10-11.)

Utilize apenas deterentes concebidos para máquinas de lavar à pressão; deterentes homédicos, acidos, alcalinos, lixivias, solventes, material inflamével ou soluções industriais podem danificar a bomba. Vários deterentes podem exigir uma mistura antes de serem usados.

Prepare a soluão de limpeza conforme as instruções indicadas na garrafa da soluão.

NOTA: Use um funil, se necessario, para impedir o derramamento acidental do detergente para fora do deposito. Se se derramar algoh detergente durante o processo de enchimento, certifique-se que a unidade está limpa e seca antes de prosseguir.

PPara aplicar o sabao:

Derrame o detergente no deposito de detergente.
Installare il serbatoio del sapone sul grilletto della pistola.
Ligue a boa de lavar de pressao e pulverize o detergente numa superficie seca using jactos longos, iguais e sobrepostos. Para evaporar ricas, nao deixe que o detergente seque na superficie.

ARRANQUE E PARAGEM DA MAQUINA DE LAVAR À PRESSAOK (Observe a Figura 12.)

ATENÇAO

Nãoxonha a bomba a travaHar sem o fornecimento de agua conectado e ligado.

• Rode a mangueira de jardim e, em seguida, aperte o activador de alta pressão para aliviar a pressão de ar. Assim que surgir um fluxo de água estável, liberte o activador.
  Depois de se certificar que o interruptor se encontra na posicao OFF, conecte a maquina de lavar de pressao a fonte de alimentacao.
  Ajuste o interruptor para a posicao ON(I) (ligado) para ligar o motor.
  Rode a mangueira de jardim e, em seguida, aperte o gatilho de alta pressao.

Portugues (Tradução das instruções originais)

MANUTENÇAO

AVISO

Ao realizar serviços de manutenção, use apenas peças de substituição IDENTicas. O uso de quando quer outras peças pode Criar perigo ou fazer danos ao aparecido.

AVISO

Antes de inspeccionar, limpar, ou fazer manutenacao na MQquina, desligue o motor, aguarde que todas as peças moveris se imobilizem, e desligue a cha da fonte de alimentacao. O facto de nao seguir estas instruções pode causar graves lesoes pessoas ou danos a propriedade.

MANUTENÇAO GERAL

Evite usar solventes ao limpar as peças de plástico. A maioria dos plásticos é susceptivel de sofrer danos de varioustipsode solventecomerciais ecemser danificadosleo seu uso.Usepanos limpos para removea sujidade, a poeira, o oleo,agordura,etc.

AVISO

Nunca, em qualquer momento, deleixe que fl uidos de travagem, petroleo, produits petrolíferos, oleos de perfuração, etc., entrem em contacto com as peças de plastico. Os produits químicos podem dani car, entraquecer ou destruir o plástico, o que pode resultar em ferimentos graves. Apenas as peças que são indicadas na lista de peças se destinam a ser reparadas ou substituidas pelo cliente. Todas as outras peças devem ser substituidas num centro de assistência autorizada.

SUBSTITUÇÃO DO CABO DE ALIMENTação

Caso sera necessária a substituição do cabo de alimentação, tal deve ser efectuada por um centro de assistência autorizada de modo a fazer perigos de segurarça.

MANUTENÇA O DO BOCAL (Observe a Figura 13.)

A pressão excessiva da bomba (uma sensação de impulso quando se pressiona o gatilho) pode ser o resulto de um bocal sujo ou obstruido.

Desligue a boaina de lavar de pressao.
Desligue a boa de lavar a pressao e feche o fornecimento de agua. Carregue no gatilho para libertar pressao.

Retire o bocal da vara.

NOTA: Nunca aponte a vara pulverizadora para o seu rosto.

• Usando um clipe de papel endireitado ou uma ferramenta de limpeza do bocal, liberte quaisquer objectos estranhos que estejam a obstruir ou restringir o bocal.
  ■ Usando una mangueira de jardim, limpe/ensaque os detritos do bocal.

Volte a conectar o bocal a vara.
Ligue o fornecimento de agua.

ARMAZENAMENTO DA MAQUINA DE LAVAR A PRESSão

Armazene-a numa area seca e coberta sem geada ondeo tempo não a possa danificar. Esvazie sempre a agua da pistola injectorda mangueira e da bomba.

NOTA: Recomenda-se o uso de um protector da bomba para prevenir danos causados pelo tempo frio durante o armazenamento nos mezes do Inverno.

ELIMINACAO

Esta marca indica que este produto não deveser eliminado juntamente com outros resíduosdométricos em toda a UE. Para prevenir possíveis danos para o ambiente ou a saude humana derivados da eliminação não controlada de resíduos, recicelos responsavelmente para promover a reutilização sustentavelde recursos materiais. Para devolver o seuaparelho uso, agradecemos que utilize os sistemas de recolha e devoluçao ou contacte o agente ondo产品经理foi comprado.Elespodem ficar com este produits para procederem a uma reciclagem segura para o ambiente.

A politica de garantia da Greenworks Tools para miguiinas de bricolagem

PERIODO DE GARANTIA

Todas as máquinas novas da Greenworks Tools são fornecidas com 2 anos de garantía para as peças e o trabalho a partir da data de compra original. Esta disponible uma garantía de 30 dias para as máquinas de uso profissional,azo que as ferramentas da Greenworks Tools são concebidas principalmente para ser realizadas por consumidos de bricolagem.

Esta garantia não é transmissivel.

LIMITAÇÖES

Esta garantia apenas se aplica a peças/components defeituos e não cobre as reparacoes devido ao segunte:

1. Desgaste habitual
2. A afinação ou ajuste
3. O dano causado por um manuseamento inadequado/abuso/mau, uso/negligência.
4. O sobreaquecido devido a falta de manutenção.
5. O dano devido a que os acessórios/fixações se desapertaram / soltaram por culpa de uma falta de manutenção.
6. O dano causados por una limpeza com agua.
7. As máquinas assistidas ou reparadas por um centro de assistência não autorizzato pela Greenworks Tools.
8. Les outils assemblés ou régles de maniere incorrecte.
9. O dano causado por um uso inadequado daquina.
10. O dano causado por um mau acondicionamento para o inverno (lavagem à pressão)
11. A garantia não costuma cobrir os elementos considerados peças consumíveis, incluindo, entre outros, o seguido:

1. Alguns Produtos podem conter componentes como motores ou transmissões de um fabricante alternatively; estés elementos estarão sujeitos àpoliticala garantia do fabricante correspondente exceto nos casos em que a Greenworks Tools Europe GmbH acorde assumir qualquer reclamação fora do periodo de garantia?), fabricante.
2. Os artigos de segunda não está cobertos pela presente política de garantia.
3. A colocação de peças sobressalentes ou componentes adioníais não fornecidos nem autorizados pela Greenworks Tools Europe GmbH.

Garantia

Para solicitar uma garantia sobre qualquer produto coberto por esta的政治a é necessario aparecer a prova de compra original. O comprovativo do cartao decreto não constitui uma prova de compra sufficiente. Em primeiro lugar, em caso de garantia, o consumidor deve devolver o produits no local original onde o comprou com a sua prova de compra. A这其中 sera enviada para as nossas instalacoes de servicei centrais,onde sera feita uma inspecao.Caso se descubra que a这其中 sera reparada e enviada de volta para o endereço do consumidor sem qualquer custo.As às vezes que custem menos de 100 €,incluindo os impostos de vendas,costumam ser substituidas.

Se, nas instalacoes de service centrais se descobrir que a boaquina não tem qualquer falha, sera avisado o consumidor que tem de pagar o custo da reparacao.

Esta的政治a de garantia está sujeita a alteracoes periodicas para se adaptar as necessidades de novos produits. Estara disponible uma copia da ultima的政治a e garantia em www.greenworkstools.eu

Nome e endereço da personne autorizada a compilar o dossier专业技术:

Nome: Peter Soderström

Endereço: Hjortronvagen 3, 555 93 Jönköping, Sweden

Pelo presente declaramos que o produit

Categoria . Maquina pa ra Lavagem a Alta Pressao

Modelo G70

Número de série Ver etiqueta de classificacao do produits

Ano de construcao . Ver etiqueta de classificacao do produits

■ se encontrar em conformidade com as provisões relevantes da Directa sobre Maquinas
■ se encontrar em conformidade com as provisões das outras seguições Directivas EC MD Machinery Directive 2006/42/EC

2014/30/EU (Directiva EMC), e

2000/14/EC (directiva sobre ruido) incluindo modificacoes(2005/88/EC)

Além disso, declaramos que
as seguintes (partes/cláusulas de) normas harmonizadas europeias foram realizadas EN 60335-2-79

EN 60335-1
EN 62233
EN 55014-1
EN 55014-2
EN 61000-3-2
EN 61000-3-3
EN ISO 3744

Nivel de potência sonora medido LWA: 94 dB(A)

Nivel de potência sonora garantido LWA: 97 dB(A)

Método de avaliação de conformidade para o anexo V/Diretiva 2000/14/CE&2005/88/CE.

Local,data:Changzhou,22/07/2016 Assinatura:TedQuHaichao(BEng,CEng,MIET)

Diretor de Qualidade

Ted qu

Fabrikant: Changzhou Globe Co., Ltd.
