Toote tüüp	Elektriline kõrgsurvepesur
Kaubamärk	Greenworks
Mudel	G70
Toitepinge	220-240 V ~ 50 Hz
Nimivõimsus	300 W
Nimirõhk	14 MPa (140 bar)
Lubatud rõhk	18 MPa (180 bar)
Nimiveekulu	6,5 l/min
Maksimaalne veekulu	11 l/min
Sisselaskevee maksimaalne rõhk	0,7 MPa
Sisselaskevee maksimaalne temperatuur	60 °C
Helirõhutase (LPA)	85 dB(A), K=3,0 dB(A)
Helivõimsustase (LWA)	94 dB(A), K=3,0 dB(A)
Kaitseaste	IPX5
Vibratsioon	< 2,5 m/s², K=1,5 m/s²
Kaasasolevad düüsid	Pöörlev düüs ja 5-in-1 düüs (15°, 25°, 40°, 0° ja madalsurve)
Puhastusvahendi mahuti	Integreeritud, eemaldatav
Kõrgsurvevooliku pikkus	Umbes 8 m (hinnanguline)
Kaal (umbes)	12 kg
Hooldus	Düüsi regulaarne puhastamine, vee tühjendamine enne talvist hoiustamist
Ohutus	Päästiku lukustus, automaatne seiskamine vabastamisel
Garantii	2 aastat (kodukasutus)
Varuosad	Saadaval Greenworksi klienditeeninduse kaudu

Korduma kippuvad küsimused - G70 GREENWORKS

Kuidas ühendada veevarustus G70 kõrgsurvepesuriga?

Ühendage aiavoolik vee sisselaskeühendusega. Veenduge, et vee sisselaske filter on puhas. Kasutage standardset aiavoolikut keermestatud ühendusega. Vesi peab tulema voolava veevarustuse rõhuga maksimaalselt 0,7 MPa ja temperatuuriga maksimaalselt 60 °C. Ärge kunagi kasutage kuuma või seisnud vett.

Kuidas kasutada puhastusvahendit G70 kõrgsurvepesuriga?

Valage puhastusvahend selleks ettenähtud mahutisse. Kasutage ainult kõrgsurvepesuritele sobivaid puhastusvahendeid. Paigaldage mahuti päästikule, seejärel pihustage kuivale pinnale. Ärge laske puhastusvahendil kuivada. Seejärel loputage kõrgsurve düüsiga.

Mida teha, kui väljundrõhk on nõrk või pulseeriv?

Põhjuseks võib olla ummistunud düüs. Ühendage seade vooluvõrgust, sulgege vesi, eemaldage düüs ja puhastage seda sirutatud kirjaklambri või spetsiaalse tööriistaga. Kontrollige ka vee sissevoolu filtrit ja veenduge, et voolik pole paindunud.

Kuidas vahetada düüsi vardal?

Seiske pesur ja sulgege vesi. Vajutage päästikule, et rõhk vabastada. Lukustage päästiku lukustus. Vajutage düüsi vabastusnuppu, seejärel sisestage uus düüs tugevalt, kuni see klõpsatab. Pöörake otsa, et reguleerida pihustust.

Millised on olulised ohutusmeetmed?

Kasutage alati päästiku lukustust, kui te ei pihusta. Ärge kunagi suunake pihustust inimeste ega loomade poole. Kandke kaitseprille. Ärge jätke seadet järelevalveta vooluvõrku. Kasutage välitingimustele sobivat pikendusjuhet ja hoidke ühendus kuivana.

Kuidas hoiustada kõrgsurvepesurit pärast kasutamist?

Ühendage seade vooluvõrgust. Sulgege veevarustus ja vajutage päästikule, et jääkrõhk eemaldada. Eemaldage voolik ja pange see hoiule. Tühjendage pump ja püstol veest. Hoidke seadet kuivas kohas, külmavabalt. Soovitatav on talvel kasutada pumbakaitset.

Kas ma saan kasutada pikendusjuhet?

Jah, kuid see peab sobima välitingimustesse ja olema piisava ristlõikega. Ühendus peab jääma kuivaks ja vähemalt 60 mm maapinnast. Kasutage pistiku hoidva seadmega juhet.

Mida teha, kui püstolist lekib vett?

Kontrollige, kas kõrgsurvevoolik on korralikult käepidemesse kinnitatud. Kui leke püsib, võib O-rõngas olla kahjustatud. Võtke ühendust klienditeenindusega varuosa saamiseks.

Kas pesurit saab kasutada kuuma veega?

Ei, sisselaskevee maksimaalne temperatuur on 60 °C. Kasutage ainult külma vett, mitte kunagi kuuma vett ega vett reservuaarist, mis pole võrguga ühendatud.

Kuidas saada varuosi või remonti?

Võtke ühendust Greenworks Tools klienditeenindusega. 2-aastane garantii katab materjali- ja töödefekte (kodukasutus). Vajalik on ostutõend. Remont peab toimuma volitatud keskuses.

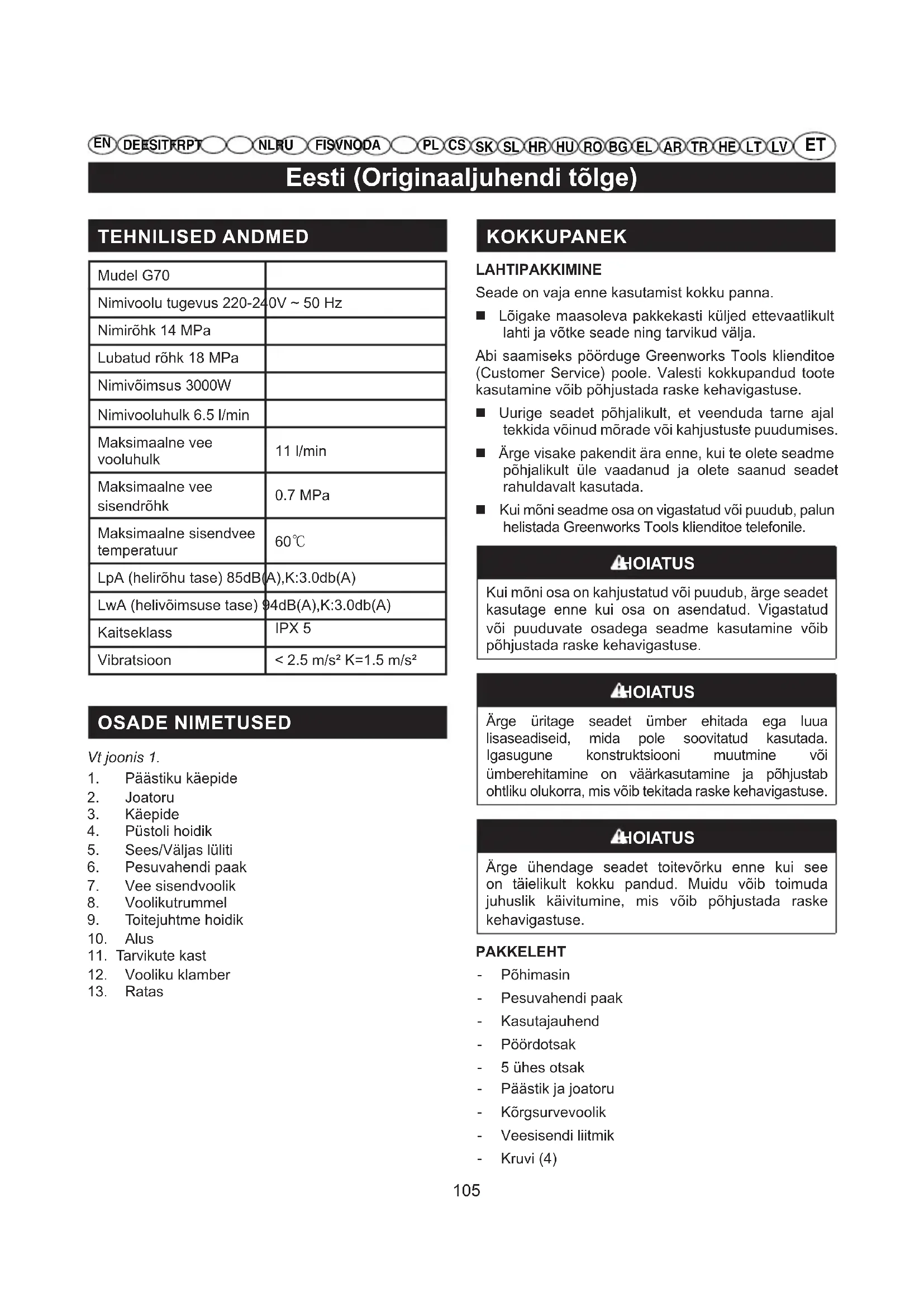

KASUTUSJUHEND G70 GREENWORKS

Eesti (Originaljuhendi tõlge)

TEHNILISED ANDMED

Mudel G70
Nimivoolu tugevus 220-24	0V ~ 50 Hz
Nimirõhk 14 MPa
Lubatud rõhk 18 MPa
Nimirõiimsus 3000W
Nimirooluhulk 6.5 l/min
Maksimaalne veevooluhulk	11 l/min
Maksimaalne veesisendröhk	0.7 MPa
Maksimaalne sisendveete temperatuur	60°C
LpA (helirōhu tase) 85dB(A),K:3.0db(A)
LwA (helivöimsuse tase) 94dB(A),K:3.0db(A)
Kaitseklass	IPX 5
Vibratsioon	< 2.5 m/s² K=1.5 m/s²

OSADE NIMETUSED

Vt joonis 1.
1. Päästiku käepide
2. Joatoru
3. Käepide
4. Pustoli hoidik
5. Sees/Valjas luliti
6. Pesuvahendi paak
7. Vee sisendvoolik
8. Voolikutrummel
9. Toitejuhtme hoidik
10. Alus
11. Tarvikute kast
12. Vooliku klamber
13. Ratas

KOKKUPANEK

LAHTIPAKKIMINE

Seade on vaja enne kasutamist kokku panna.

Löigake maasoleva pakkekasti kuljed ettevaatlikult lahti ja vötke seade ning tarvikud valja.
Abi saamiseks poorduge Greenworks Tools klienditoe (Customer Service) poole. Valesti kokkupandud toote kasutamine voib pohjustada raske kehavigastuse.
Uurige seadet pohjalikult, et veenduda tarne ajal tekkida voinud morade voi kahjustuste puudumises.
- Arge visake pakendit āra enne, kui te olete seadme pöhjalikult üle vaadanud ja olete saanud seadet rahuldavalt kasutada.
Kui moni seadme osa on vigastatud voi puudub, palun helistada Greenworks Tools klienditoe Telefonile.

HOIATUS

Kui mōni osa on kahjustatud vōi puudub, ārge seadet kasutage enne kui osa on asendatud. Vigastatud vōi puuduvate osadega seadme kasutamine vōib pōhjustada raske kehavigastuse.

HOIATUS

Arge uritage seadet umber ehitada ega luua lisaseadiseid, mida pole soovitatud kasutada. Igasugune konstruktsooni muutmine voi umberehitamine on vaarkasutamine ja pohjustab ohtliku olukorra, mis voib tekitada raske kehavigastuse.

HOIATUS

Arge ühendage seadet toitevörku enne kui see on taiilikult kokku pandud. Muidu vob toimuda juhuslik käivitumine, mis vob pohjustada raske kehavigastuse.

PAKKELEHT

• Pohimasin
• Pesuvahendi paak
• Kasutajauhend
• Pöördotsak
• 5ühesotsak
• Päästik ja joatoru
  Korgsurvevoolik
  Veesisendi liitmik
  Kruvi (4)

Eesti (Originaljuhendi tõlge)

JOATORU UHENDAMINE KÖRGSURVEPESURILE (Vt joonis 2.)

Joatoru paigaldamine korgsurvespesuri pistolile. Suruge joatoru bajonettotsak (14) liitmiku avasse (15) kindlalt kinni. Suruge tugevasti joatorule ja keerake samal ajal paripäeva kuni lukusti laheb oma kohale ja tagab lekkevaba uhenduse.

PUSTOLIHOIDIKU PAIGALDAMINE (Vt joonis 3.)

Suruge pustolihoidikut nagu naidatud joonisel, kuni see lukustub avadesse.

VEE SISENDLIITMIKU KOKKUPANEK (Vt joonis 4.)

Uhitage Iiitmik vee sisendiga.
Keerake liitmikku päripäeva kuni see on tihendatud.

ALUSE PAIGALDAMINE (vaadake joonist 5).

Joondage alus ja kruvid avadega.
Lukake kruvi sisse ja keerake kruvikeerajaga paripäeva kuni see on kinnitunud.

KASUTAMINE

Kasutusotstarve

Körgsurvesurjet tohib kasutada järgmisteks otstarve-teks:

Mustuse ja hallituse eemaldamiseks terassidelt, plaatteedelt ja seintelt;
Autode, paatide, mootorrataste, aiamobli ja grillahjude pesemiseks

KÖRGSURVEPESURI VOOLIKU ÜHENDAMINE PÄASTIKU KÄEPIDEMELE (Vt joonis 6.)

Kinnitamine

Suruge korgsurvevoooliku liitmik (16) päästiku käepideme paigalduskohta (17), kuni see lukustub.

Eemaldamine

Vajutage vedrustatud nupp (18) alla ja tommake korgsurvevoolik paigalduskohast valja.

VEETOITE ÜHENDAMINE KÖRGSURVEPESURILE (Vt joonis 7.)

Veetoide peab lahtuma veevorgust. ARGE mingil juhul kasutage sooja vett voi votke vett tiigist, jarvest jne. Kasutamise holbustamiseks kasutage spiraalvoolikut.

MÄRKUS: Spiraalvooliku kasutamisel veenduge, et voolikul ei oleks volte, sest siis vöib pump vigastada saada.

ETTEVAATUST

Survespesuri uhendamisel veevarustussüsteemi (m itteavalikultkasutatavasseveevarustussüsteemi) tulejbjrgida kohaliku omavalitsuse terviseka itseuksuse voi veevarustussettevotte eeskirju. Seadet ei tohi avalikku joogiveevorku otse uhendada ilma, et oleks valditud saastunud vee tagasisattumine avalikku veevarustusvorku. Kui seade on uhendatud joogivee varustusvorku, peab seadmel voi veevarustussüsteemil olematagasivo olutokestavsedis.Veavarustusp aigaldatud padeabove makoskolastud kohliku tervisehoiuameti voi veevarustusettevotte poolt ja paigaldatud padevate tehniliste tootajate poolt. Tagasivoolu tokestavad seadised peavad vastama vedeliku kategoirie ja standardis EN 60335-2-79: 2009 esitatud nouetele tagasiloggiklappide osas.

HOIATUS

Kui jatate masina jarelevalteta, lulitage toide toitelulitiga alati valja.

HOIATUS

Ebakohased pikendusjuhtmed voivad olla ohtlikud. Kui teil on vaja kasutada pikendusjuhet, veenduge et see on valistingimuste jaoks sobiv ja pistmik on kuivas kohas ning maapinnast üles tostetud. Soovitatav on kasutada trumlil olevat pikendusjuhet, mis hoib pistikupesa vahemalt 60 mm korgusel maapinnast.

Enne aiavooliku ühendamist survepesurile tehke järgmist:

Laske veel LABi vooliku joosta 120 sekundi jooksul, et voolikust praht eemaldada.
Kontrollige üle veesisendi fi Iter.
■ Kui filter on vigastatud, ärge seadet enne filtri vahetamist kasutage.

MÄRKUS: Körgsurveypesuri sisendi ja aiavooliku kraani vahel peab olema minimaalselt 3 meetrit vabas olekus voolikut.

Keerake aiakraan taielikult kinni ja ühendage aiavooliku ots kraani keermestatud liitmikule.

PUSTOLI KASUTAMINE (Vt joonis 8.)

Kindlaks juhtimiseks ja ohutuse tagamiseks hoidke molemat katt tootamise ajal pustolil.

Eesti (Originaljuhendi tõlge)

Vajutage päästkule (19), et survepesur toole hakkaks.
Pihusti veejoa seiskamiseks laske päästk lahti.

Lukusti rakendamine:

Vajutage vabastusnupp (20) asendisse SEES.

Lukusti lahtirakendamine:

Vajutage vabastusnupp asendisse VALJAS.

DUUSIDE KASUTAMINE (Vt joonis 9.)

ETTEVAATUST

Markus: 5 ühes otsak on varustatud viit erinevat tüupi pihustusotsakutega, mis holmab 15^ voi 25^ voi 40^ nurga all olevaid korgsurveotsakuid, 0^ sirgjoonelist otsakit ja lehvikukujulist madalsurvey otsakit. Pörleva otsaku abil saab puhasada vastupidavaid pindasid raskestieemaldatabavast mustusest.

Düusi paigaldamiseks joatorule tehke järgmist:

Lulitage survepesur valja ja keerake veetoite kraankinni.Vajutage päästkule, et veesurvey vabastada.
Rakendage pustoli lukusti seda lukul tommates seni kui see fi kseerub saku.
Vajutage pustoli lukustit ja suruge joatoru otsakut, kuni see fikseerub saku.
Pihu kuju muutmiseks keerake nuppu.

PESUAINELISAMINE KÖRGSURVEPESURISSE (Vt joonis 10-11.)

Kasutage korgsurvespesuris ainul selleks ettenahtud pesuaineid. Majapidamises kasutamiseks ettenahtud pesuained, happed, leelised, lahustid, polevained, plegetid voi toostuslikud lahused voivad pumpa vigastada. Mitmed pesuained tuleb enne kasutamist lahjendada.

Pesulahuse valmistamisel juhinduge selle pakendil esitatud juhistest.

MÄRKUS: Selleks, et vältna pesuaine mahavalgumist, kasutage vajaduse korral lehtrit. Kui pesuaine taitmise ajal maha valgub, siis puhkige seade enne too jatkamist puhtaks ja kuivatage ar.

Pesuaine pealekandmine :

Valage pesuaine pesuaine paaki.
Paigaldage pihusti pustolile pesuvahendi nou.

Käivitage survepesur ja pihustage pesuaine kuivale pinnale pikkade ühtlaste ja ülekattega kaikudega. Kinnijämise vällimiseks arge laske pesuainel pinnale ara kuivada.

KÖRGSURVEPESURI

KÄIVITAMINE

JA

SEISKAMINE (Vt joonis 12.)

ETTEVAATUST

Arge käivitage pumpa ilma et veetoide oleks ühen-datud ja kraan avatud.

■ Avage aiavooliku veekraan ja seejärel vajutage körgsurveysuri päästkule, et öhk valja lasta. Pärast pusiva veejoa ilmumist vabastage päästk.
Veenduge, et luliti on valjalulitatud asendis OFF ja uhendage korgsurvepesur seejarel vooluvorku.
Seadke Iuliti asendisse SEES (I), et mootor käivitada.

Avage aiavooliku veekraan ja seejärel vajutagesurvespesuri paastikule

HOOLDAMINE

HOIATUS

Hooldamisel tuleb kasutada ainul samaseid asendusosi. Muude osade kasutamine voib tekitada ohuolukorra ja pohjustada seadme vigastumise.

HOIATUS

Vältige plastosade puhastamisel lahustite kasutamist. Enamik plaste on kaubandusvörgust saadaolevate erinevate lahustite suhtes tundlikud ja voivad nende mojul kahjustada saada. Puhastamiseks mustusest, tolmust, ölist, märdest jne kasutage puhast riidelappi.

Eesti (Originaljuhendi tõlge)

HOIATUS

Arge laske seadme plastosadel mitte mingil hetkel sattuda kontakti pidurivedeliku, bensiini, naftapohiste ainete, immutusolidega jne. Kemikaalid voivad plaste rikkuda, norgendada voi neile havitavalt mojuda, mis voib pohjustada raske kehavigastuse. Kasutaja voib vahetada voi parandada ainult neid osi, mis on varuosade loetelus tahistatud. Koiki muid osi tohib vahetada ainult volitatud hoolduskakesuses.

TOITEJUHTME ASENDAMINE

Kui toitejuhe vajab asendamist, siis see tuleb ohutuse tagamiseks lasta teha padevas hoolduskeskuses.

DUUSIDE HOOLDAMINE (Vt joonis 13.)

Pumba poolt liigselt arendatav rohk (tuntav pulseerimine, mis on tunda paastiku allavajutamisel) voib olla pohjustatud ummistunud voi mustunud duusist.

Uhendage korgsurvespesuri toide lahti.
Lulitage survepesur valja ja keerake veetoite kraankinni. Vajutage päästkule, et veesurve vabastada.
Vötke düus pihustutorult maha.

MÄRKUS: Arge mingil juhul suunake joatoru enda poole.

■ Kasutades sirgestatud kirjaklambrit voi duusi puhasamise tooriista, vabastage duusist sinna kinnijaanud voorosakesed voi takistus.
■ Peske Düus aiavoolikuga puhtaks ja loputage üle.
Pange duus joatoru kulge tagasi.
Lulitage veetoidesisse.

KÖRGSURVEPESURI HOIUSTAMINE

Hoidke seadet kuivas varjualuses, kus see ei saa kulmuda ja seadmele ei moju ilmastik. Laske pustolist, voolikust ja pumbast vesi valja.

MARKUS: Talvekuudel hoiustamisekson soovitatav kasutada kulmumisvigastuste valtimisekspumbakaitsevedelikku.

JÄATMEKÄITLUS

See markeering osutab, et seda seadet ei tohi EL-s parast kasutusest korvaldamist kaidelda koos olmeprugiga. Hoolimatust jaatmekaitlusest tingitud voimaliku kahju valtimiseks loodusele voi imestre tervisele peab jaatmekaitlus edendama jatkusuutlikku materiaalsete ressursside taaskasutust. Palun ande omakasutest korvaldatud seadeule kohalikule jaatmete tagastuse ja kogumise susteemi ettevottele voi edasilujale, kellelt seadme ostsite. Nad votavad selle seadme vastu keskkonnale ohutuks umbertootlemiseks.

PERIOD OF WARRANTY

Köikidele Greenworks Tools uute seadmete osadele ja töttusele antakse 2-aastane garantii, mis hakkab kehtima ostkuupäeval. Kui seadmeid kasutatakse kutselise kasutaja poolt arilisel eesmargil, antakse 30-paevane garantii, sext Greenworks Tools seadmed on ette nahtud pohliselt kodukasutuseks (DIY).

Garantii ei ole ülekatav.

PIIRANGUD

See garantii on rakendatav ainult nouetekohaselt mittetootavatele detailidele/osadele ja ei ole rakendatav jargmistel juhtudel.

1. Loomulik kulumine.
2. Tavaparane häalestamine ja reguleerimine.
3. Vigastus on pōhjustatud vārast kāsitsemisest, mitteshipparasest kasutamisest, valest kasutamisest yōi holetusest.
4. Puudulikust hooldusest tingitud ülekuumenemine.
5. Puudulikust hooldusest tingitud vigastus, mille puhul liitmikud voi kinnitid on lotvunud voi eemaldunud.
6. Veega pesemisest tingitud vigastus.
7. Seadmeid pole hooldatud ja teenindatud Greenworks Toolsi pool heaks kiidetud hoolduskeskustes.
8. Seadmed on valesti kokku pandud voi reguleeritud.
9. Seadme vaarkasutamisest tingitud vigastus.
10. Talveks ette valmistamata jatmisesst tingitud vigastus (korgsurpepsuritel).
11. Tavaline garantii ei kehti allpool loetletud kuluvatele osadele, kuid mitte ainult:

akud,
- elektrikaablid,
- Iöketerad ja Iöketerade koostud,
- yeorihmad.
- filtrid,
- kinnituspadrunid ja tooristahoidikud.

1. Seadmetes leiduvate teise tootja osadele, nagu mootorid, käigukastid, keithib vastava tootja garantiieeskiri, mille kohustused tagab Greenworks Tools Europe GmbH ka väljaspool selle teise tootja garantiiaga.

2. See garantiieeskiri ei kehti teise kasutusringi seadmetele.

3. Seadmele on paigaldatud varuosad, asendusosad voi lisaosad, mis ei ole tarnitud voi heaks kiidetud Greenworks Tools Europe GmbH poolt.

Garantii

Iga selle garantiieskirjaga rakenduva seadme garantii aluseks on ostu originaaldokument. Ostu ei saa toendada krediitkaardi valjavottega. Garantijuhtumi korral tuleb kliendil esmalt tagastada seade ostukohta koos ostu toestava dokumendiga. Seade saadetakse meie keskesse teenindusasutusse, kus tehakse selle ülevaatus. Kui tuvastatakse seadme rikkisolek, siis see paradatakte ja saadetakse tagasi kliendi aaddressile tasuta. Kui seadme jaehind koos käibemaksuga on vahem kui 100 eurot, siis see tavaliselt asendatakse.

Kui meie keskses teeninduskeskuses garantiiga kaetud riket ei leita, siis teavitatakse klienit, et tal tuleb tasuda remondi maksumus.

Garantiieeskirja voidakse aeg-ajalt muuta, et seda kohandada uute toodete vajadustele. Garantiieeskirja viimane versioon on saadaval veebilehel www.greenworkstools.eu.

Tehnilise faili koostamiseks volitatud isik ja tema aaddress.

Nimi: Peter Söderström

Aadress: Hjortronvagen 3, 555 93 Jönköping, Sweden

Kinnitame, et see toode

Nimetus Korgsurvepesur

Madel .G70

Seerianumber vaadake toote tehasesilti

Tootmisaasta vaadake toote tehasesilti

vastab masinadirektiivi asjassepuutuvatele nouetele,
vastab järgmiste EC direktivide nouetele:

MD Machinery Directive 2006/42/EC
2014/30/EC (elettromagnetilise ühilduvuse direktiv) ja
2000/14/EC (müradirektiv) kaasa arvatud muudatused direktiiviga 2005/88/EC

Lisaks deklareerime, et:

on kasutatud jargmisi Euroopa harmoniseeritud standardeid (nende osi/satteid):

EN 60335-2-79
EN 60335-1
EN 62233
EN 55014-1
EN 55014-2
EN 61000-3-2
EN 61000-3-3
EN ISO 3744

Mödetud helioimsuse tase LWA: 94 dB(A)

Garanteeritud heliovöimsuse tase LWA: 97 dB(A)
