G70 - Spălătorie electrică cu presiune înaltă GREENWORKS - Manual de utilizare gratuit

Tip de produs	Aspirator de înaltă presiune electric
Marcă	Greenworks
Model	G70
Tensiune de alimentare	220-240 V ~ 50 Hz
Putere nominală	300 W
Presiune nominală	14 MPa (140 bar)
Presiune admisibilă	18 MPa (180 bar)
Debit de apă nominal	6,5 l/min
Debit de apă maxim	11 l/min
Presiune maximă a apei de alimentare	0,7 MPa
Temperatură maximă a apei de alimentare	60 °C
Nivel de presiune sonoră (LPA)	85 dB(A), K=3,0 dB(A)
Nivel de putere sonoră (LWA)	94 dB(A), K=3,0 dB(A)
Grad de protecție	IPX5
Vibrații	< 2,5 m/s², K=1,5 m/s²
Duze furnizate	Duză rotativă și duză 5 în 1 (15°, 25°, 40°, 0° și joasă presiune)
Rezervor de detergent	Integrat, detașabil
Lungimea furtunului de înaltă presiune	Aproximativ 8 m (estimare)
Greutate (aproximativ)	12 kg
Întreținere	Curățarea regulată a duzei, golirea apei înainte de depozitarea de iarnă
Siguranță	Blocare trăgaci, oprire automată la eliberare
Garanție	2 ani (uz casnic)
Piese de schimb	Disponibile la serviciul clienți Greenworks

Întrebări frecvente - G70 GREENWORKS

Cum conectez alimentarea cu apă la aspiratorul de înaltă presiune G70?

Conectați furtunul de grădină la conectorul de intrare a apei. Asigurați-vă că filtrul de admisie a apei este curat. Folosiți un furtun de grădină standard cu un racord filetat. Apa trebuie să provină de la o sursă de apă curentă la o presiune maximă de 0,7 MPa și o temperatură maximă de 60°C. Nu utilizați niciodată apă caldă sau stagnantă.

Cum folosesc detergentul cu aspiratorul de înaltă presiune G70?

Turnați detergentul în rezervorul prevăzut în acest scop. Folosiți numai detergenți adaptați pentru aspiratoarele de înaltă presiune. Montați rezervorul pe trăgaci, apoi pulverizați pe suprafața uscată. Nu lăsați detergentul să se usuce. Clătiți apoi cu duza de înaltă presiune.

Ce fac dacă presiunea de ieșire este scăzută sau pulsatorie?

Aceasta se poate datora unei duze înfundate. Deconectați aparatul, opriți apa, scoateți duza și curățați-o cu o agrafă îndreptată sau cu o unealtă specifică. Verificați și filtrul de admisie a apei și asigurați-vă că furtunul nu este îndoit.

Cum schimb duza pe lance?

Opriți aspiratorul și opriți apa. Apăsați pe trăgaci pentru a elibera presiunea. Cuplați blocarea trăgaciului. Apăsați butonul de deblocare a duzei, apoi introduceți duza nouă ferm până când se fixează. Rotiți vârful pentru a regla jetul.

Care sunt măsurile de siguranță importante?

Folosiți întotdeauna blocarea trăgaciului când nu pulverizați. Nu îndreptați niciodată jetul către persoane sau animale. Purtați ochelari de protecție. Nu lăsați aparatul conectat fără supraveghere. Folosiți un prelungitor adaptat pentru exterior și mențineți conexiunea uscată.

Cum depozitez aspiratorul de înaltă presiune după utilizare?

Deconectați aparatul. Opriți alimentarea cu apă și apăsați pe trăgaci pentru a evacua presiunea reziduală. Scoateți furtunul și depozitați-l. Goliți apa din pompă și pistol. Depozitați aparatul într-un loc uscat, ferit de îngheț. Se recomandă utilizarea unui protector de pompă iarna.

Pot folosi un prelungitor electric?

Da, dar trebuie să fie adaptat pentru utilizare în exterior și cu o secțiune suficientă. Conexiunea trebuie menținută uscată și la cel puțin 60 mm de sol. Folosiți un cablu cu un dispozitiv de reținere a prizei.

Ce fac în caz de scurgere de apă la nivelul pistolului?

Verificați dacă furtunul de înaltă presiune este cuplat corect în mâner. Dacă scurgerea persistă, inelul O poate fi deteriorat. Contactați serviciul clienți pentru a obține o piesă de schimb.

Poate fi utilizat aspiratorul cu apă caldă?

Nu, temperatura maximă a apei de alimentare este de 60°C. Folosiți numai apă rece, niciodată apă caldă sau apă provenită dintr-un rezervor neconectat la rețea.

Cum obțin piese de schimb sau reparații?

Contactați serviciul clienți Greenworks Tools. Garanția de 2 ani acoperă defectele de material și manoperă (uz casnic). Este necesară dovada de cumpărare. Reparațiile trebuie efectuate de un centru autorizat.

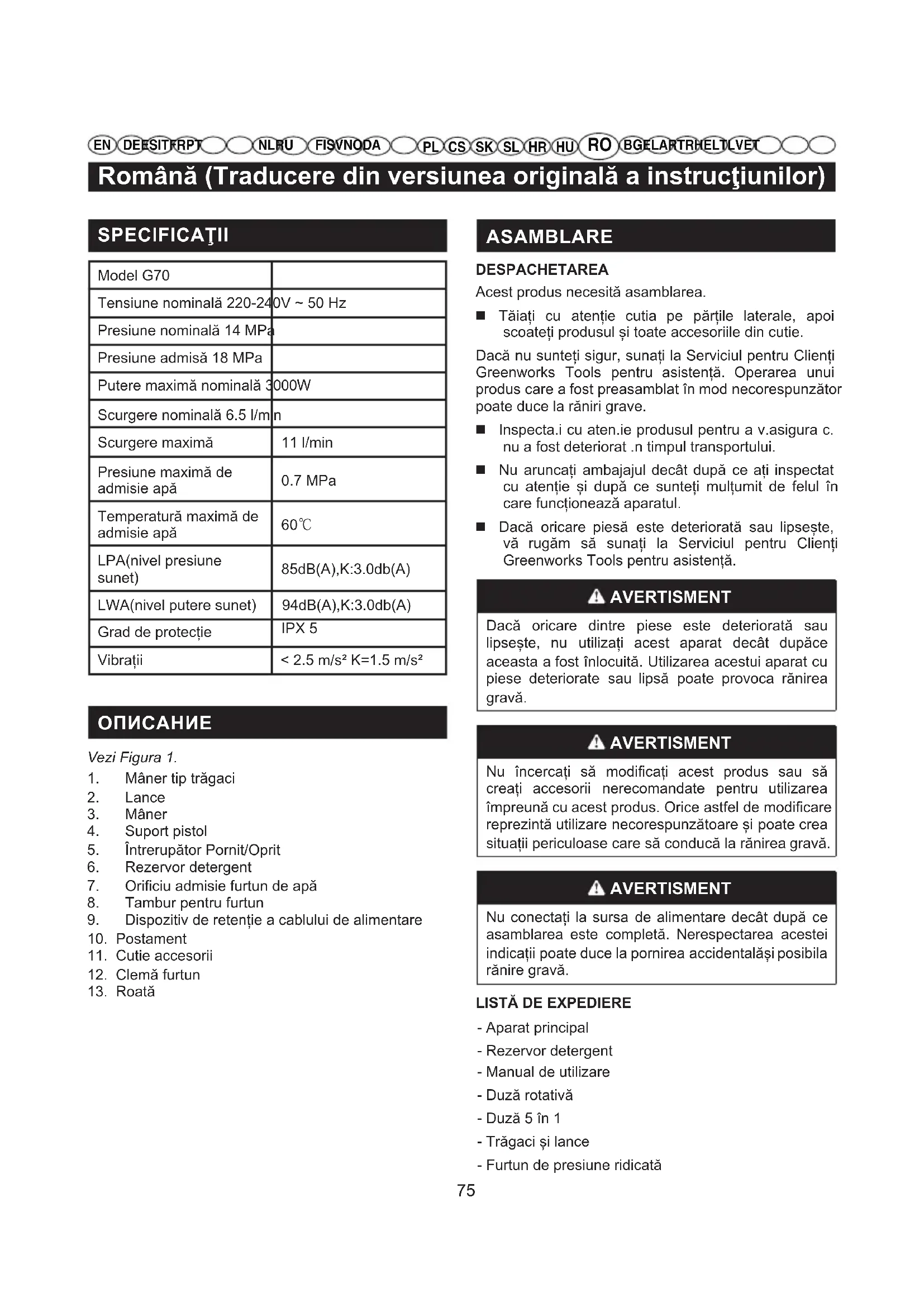

MANUAL DE UTILIZARE G70 GREENWORKS

Româna (Traducere din versiunea originală a instruțiunilor)

SPECIFICATII

Model G70
Tensiune nominală 220-240V ~ 50 Hz
Presiune nominală 14 MPa
Presiune admisă 18 MPa
Putere maximă nominală 3000W
Scurgere nominală 6.5 l/m	n
Scurgere maximă	11 l/min
Presiune maximă de admisie apă	0.7 MPa
Temperatură maximă de admisie apă	60°C
LPA(nivel presiune sunet)	85dB(A),K:3.0db(A)
LWA(nivel putere sunet)	94dB(A),K:3.0db(A)
Grad de proteției	IPX 5
Vibrății	< 2.5 m/s² K=1.5 m/s²

ONUCAHNE

Vezi Figura 1.

1. Maner tip tragaci
2. Lance
3. Maner
4. Suport pistol
5. Intrerupator Pornit/Oprit
6. Rezervor detergent
7. Orificiu admisie furtun de apa
8. Tambur pentru furtun
9. Dispositiv de retentie a cablului de alimentare
10. Postament
11. Cutie accesorii
12. Clemafurtun
13. Roata

ASAMBLARE

DESPACHETAREA

Acest produs necessitiesa asamblarea.

Taiati cu atentie cutia pe partile laterale, apoiscoatei produsul si toate accesoriile din cutie.
Daca nu sunteti sigur, sunati la Serviciul pentru CLIENTI Greenworks Tools pentru asistenta. Operarea unui produs care a fost preasamblat in mod necorespunzator poate duce la raniri grave.
■ Inspecta.i cu aten.ie produsul pentru a v.asigura c. nu a fost deteriorat .n timpul transportului.
Nu aruncaṭi ambajajul decāt dupa ce ati inspectat cu atentie sī dupa ce sunteti multṭumit de felul in care functioneaza aparatul.
Daca oricare piesa este deteriorata sau lipseste, va rugam sa sunati la Serviciul pentru CLIENTi Greenworks Tools pentru asistenta.

A VERTISMENT

Dacă oricare dentre PIESE este deteriorata sau lipsește, nu Utilizati incest aparat decât dupace aceasta a fost inlocuită. Utilizarea acestui aparat cu PIESE deteriorate sau lipsă poate provoca ranirea grava.

A VERTISMENT

Nu incercati sa modificati acest produs sa creati accesorii nerecomandate pentru utilizarea impreună cu acest produs. Orice astfel de modificare reprezinta utilizes necorespunzatoare si poate crea situata periculoase care sa conducă la ranirea grava.

A VERTISMENT

Nu conecta i la sursa de alimentare decat dupa ce asamblarea este completa. Nerespectarea acestei indicatei poate duce la pornerea accidentalaasi posibila ranire grava.

LISTÄ DE EXPEDIERE

• Aparat principal
• Rezervor detergent
• Manual de'utilizaré
  Duză rotativă
  Duză 5 in 1
  -Trragaci slance
• Furtun de presiune ridicata

Româna (Traducere din versiunea originală a instruțiunilor)

• Conector admisie apa
• Surub (4)

ASAMBLAREA VERGELEI LA PISTOLUL DE SPÁLARE (Vezi Figura 2.)

Instalarea vergelei la pistolul de spalare Introducei ferm conectorul tata tip baioneta (14) a vergelei in orificiul mamà tip baioneta (15). In timul impingerii ferme a vergelei, rotiti in sensul acelor de ceas pana cand agatatoarea se fixeaza la locul ei asigurand o conexiune fara scurgeri.

ASAMBLAREA SUPORTULUI TEVII (Vezi Figura 3.)

Impingeti suportul tevii pana cand este blocat in locasurile sale.

ASAMBLAREA CONNECTORULUI ADMISIEI CU APA (Vezi Figura 4.)

Aliniati conectorul cu admisia de apă.
Rotiţi conectorul in sensul acelor de ceas pentru a va asigura ca este strâns.

ASAMBLAREA POSTAMENTULUI (Vezi Figura 5)

Aliniati postamentul si suruburile cu gaurile.
Introducişurubulsiinsurubati-lcuosurubelniata in sensul acelor de ceas pana candeste strans.

OPERAREA

Aplicati

Acest aparat cu spalare sub presiune poate fiutilizat in urmatoarele scopuri:

Indepartarea murdariei si pamantului de pe platforme, curti interioare pavate si pereti
Curătarea masinilor, barcilor, motocicletelor, mobilierului de grădinași gratarelor

CONECTAREA FURTUNULUI DE PRESIUNE RIDICATA LA MANERUL TRAGACIULUI (Vezi Figura 6.)

Montarea

Impingeti conectorul (16) furtunului de inaltä presiune in montura (17) de pe manerul tip tragaci panà cánd se fixează.

Scoaterea

Activati butonul tip arc (18) si trageti afara din montura furtunul de inalta presiune.

CONECTAREA PISTOLULUI DE PRESIUNE LA SURSA DE APA (Vezi Figura 7.)

Alimentarea cu apătrebuie să provină dintr-o conducță magistrală. Nu folositi NICIODATA apafierbinte sau apă din iazuri, lacuri etc. Pentru facilitarea適用ări, v-a fost

furnizat un furtun cu infasurare automata.

NOTA: Cand utilizati furtunul cu infasurare automata, asigurati-va ca nu cumva furtunul sase indoaie in timpulutilizarii, deoarece acest lucru poate deteriorora pompa.

PRECAUTIE

In cazul conectarii aparatului la reteaua de a l im entare cu apa (n ure teau a publicade alimentare cu apa potabila), va rugam sa respectate reglementarile locale ale autoritatior locale sau ale furnizorului local de apa. PENTRU a va asigura ca exista posibilitatea de patrundere a impuritatior in sursa de alimentare cu apa, aparatul nu trebuie safie connectat direct la reteaua publica de alimentare cu apa potabila.

In cazul in care aparatul este conectat la reteaua de alimentare cu apă potabilă, disposizitivele de prevenire a fluxului invers trebuie săfie incorporate sau montate la sistemas de alimentare cu apă. Instalarea trebuie săfie avizata de autoritateile locale sa de CATRE furnizorul local de apăsi trebuie săfie efectuata de CATRE un personal tehnic specializat. Dispositivele de prevenire a fluxului invers trebuie să corespondăcategoriorilor de fluide Şi săfie conforme cu cerințele EN 60335-2-79:2009, pentru a preveni sifonarea inversă.

A AVERTISMENT

Opriţi intotdeauna intrerupătorul de deconnectare atunci cand lasati aparatul nesupravegheat.

A VERTISMENT

Cablurile prelimungitoare necorespunzatoare pot fi periculoase. Daca este folosit un cablu prelimungitor, trebuie sa fie potrivit pentru uzul in exterior, iar conexiunea trebuie mentinutu uscata si deasupra sollui. Este recomandabil ca acest lucru sa fie indeplinit prin intermediul unui tambur cu cablu prelimungitor ce mentine priza la cel pu tin 60~mm deasupra solului.

Inainte de a conecta furtunul de gradina la aparatul cu spalare sub presiune:

Lasa apa sa curga prin furtun aproximativ 120 de secunde pentru a curata furtunul de eventualele resturi.
Inspecta.i filtrul de admisie a apei.
Dacafiltrul este deteriorat, nuutilizati aparatul decat dupa ce acesta este inlocuit.

NOTÄ: Trebuie sa existe cel putin 3 metri de furtun intre admisia aparatului cu spalare sub presiune si

Româna (Traducere din versiunea originală a instruțiunilor)

robinetul de gradina.

Cu robinetul de grdina ⟨inchis complet, atasaṭi capātul furtunului de grdina la conectorul pentru robinet prevazut cu filet.

UTILIZAREA PISTOLULUI (Vezi Figura 8.)

Pentru siguranta un mai mare control, tineti tot timpul ambele maini pe pistol.

Apasati tragaciul (19) pentru a opera aparatul spalat cu presiune.
■ Eliberati declanşatorul pentru a opri scurgerea apei prin duza.

Pentru a activa sistemul de blocare:

Apasati butonul de deblocare (20) in poziţia ON (PORNIT).

Pentru adezactivasistemul de blocare:

Apasati butonul de blocare in poziţia OFF (OPRIT).

UTILIZAREA DUZELOR (Vezi Figura 9.)

PRECAUTIE

Nu schimbați NICIODATA duzele fara saactivati din prealabil sistemul de blocare de pe pistol si nu indreptei NICIODATApulverizatorul inspre fata dvs. tau a altera.

Nota: Duza 5 in 1 are cinci tipuri de dimensionali pe pulverizatoare, incluzand duza de presiune inaltla la 15^ duza de presiune inaltla la 25^ duza de presiune inaltla la 40^ duza dreaptla 0^ si duza de presiune scazutain forma de evantai. Duza rotativare scopul de a indeparta murdaria persistenta de pe suprafetele rezistente la uzura.

Pentru a connecta o duza de pulverizator:

• Opriţi aparatul cu spălare sub presiuneși inchodeti alimentarea cu apă. Activati declanşatorul pentru a elibera presiunea apei.
  Actionati操作系统 de blocare de pe pistol tragandu-l in jos pânca se fi xeazā in fanta.
  Apasati butonul si introduceti ce fermitate duza in lance panacand face clic in fanta.Aliniati taruusul duzei cu gaura patrata.
  Roti duza pentru a regla forma jetului pulverizat.

AUGAREA DETERGENTULUI IN APARATUL CU SPÁLARE SUB PRESIUNE (Vezi Figura 10-11.)

Utilizi di doar detergenti destinati aparatelor cu spalare sub presiune; detergentii menajeri, acizii, substantele

alcaline, inalbitorii, solventii, substantele inflamabile sau solutiile industriale pot deteriora pompa. Multi detergenti necessitaamestecare inainte deutilizare.

Pregati tio sotia de curare conform instructajului de pericipientul solutiei.

NOTA: Utilizati o palnie, dacă este nevoie, pentru a preveni vărsarea accidentala a detergentului pe lângă rezervor. Daca totuși se varsa detergent în timul proceșului de umplere, asigurată-va că ati curătat și uscat unitatea inainte de a continua.

Petro a aplica soluie de curatare:

Turnati detergent in rezervor.

Instalati rezervorul de sapun la tragaciul pistolului..
- Porniti aparatul de spalat cu presiune si pulverizati detergentul pe o suprafata uscata folosind miscari lungi, egale si suprapuse. Pentru a preveni lasarea de urme/dungi, nu lasati ca detergentul sa se usuce pe suprafata.

PORNIREA SIOPRIREA APARATULUI CU SPALARE SUB PRESIUNE (Vezi Figura 12.)

PRECAUTIE

Nu operati pompa decat dacal alimentarea cu apa este conectata si pornita.

Porniti furtunul de gradina apoi apasati pe declansatorul de inalta presiune pentru a elibera presiunea aerului. Dupa ce apare un jet constant de apa, eliberati declansatorul.
- După ce v-ati asigurat că intrerupătorul este in poziția OFF (oprit), conectați aparatul cu spălare sub presiune la sursa de alimentare.
Setaţi intrerupătorul pe poziţia ON(I) pentru a porni motorul.

Rotiti furtunul de gradina si apoi apasati tragaciul aparatului de spalat cu presiune

INTRETTINERE

A VERTISMENT

In cazul lucrarilor de depanare, utilizing doar piese de schimb de acelasi tip. Utilizarea oricarui alt tip dePiese poate general o situatie de pericol sau poate deteriorara aparatul

Româna (Traducere din versiunea originală a instruțiunilor)

A VERTISMENT

Inainte de inspectarea, curatarea sau efectuarea lucrarilor de depanare pentru aparat, opriti motorul, asteptati ca toate partile mobile sa se opreascaşi deconnectati fisa de la sursa de al mentare. Nere spectarea acestor instructiuni poate conducie la ranirea grava sau distrugerea proprietati.

INTRETINEREA GENERAL

Evitatiutilizarea solventilor atunci cand curatai pieseledin plastic. Majoritatea materialelor plastice pot fide riorate prin contactul cu diverse tipuri de solventi commerciali. Utilazati carpe curate pentru a sterge murdaria, praful,uleurile,grasimile etc.

A AVERTISMENT

Nu lasati in niciun caz ca lichidele de frană, petrolul, produsele derivate din petrol, uleiurile corozive etc., sa intre in contact cu piessele din plastic. Produsele chimice pot deteriorora, slabi sau distrauge plasticul, fapt care poate conducce la raniri grave. Doar piessele trecute pe lista de piese pot fi reparate sau inlocuite de client. Toate celealte piese trebuie inlocuite la un centru de service autorizat.

INLOCUIREA CORDONULUI DE ALIMENTARE

Presiunea excessiva din pompà (o senzatie de pulsare simità cänd strangeti declansatorul) poate fi rezultatul unei duze infundate sau murdare.

Deconnecta.i aparatul cu sp.lare sub presiune.
Opri ti aparatul cu spalare sub presiune si inchideti alimentarea cu apa. Activi declansatorul pentru a elibera presiunea apei.
Scoateti duza din pulverizator.

NOTA: Nu indrepta ti niciodata pulverizatorul inspre fata dvs.

Folosind o agrafa pentru birou indreptata sau o unealtă de curătat duza, scoateti orice fel de materiaile care ar putea infunda duza.
Folosind un furtun de gradin, curata duza de orice resturi.
Reconnectati duza la pulverizator.
Datu drumul alimentarii cu apa.

DEPOZITAREA APARATULUI CU SPÁLARE SUB PRESIUNE

Depozitate aparatul intr-un loc uscat, acoperit, ferit de ingheşsi unde intemperiile sa nu il poata deteriora. Intotdeauna evacuati apo din pistol, furtun si pompà.

NOTA: Este recomandata utilizes area unei proteci们都pompapentru a nu se deteriorara in spatiul de depositare din cauza temperaturil sczute din timul lunilor di iarna.

ELIMINAREA

Acest marcaj indicac faptul ca acest produs nu trebuiesa fi e eliminat impreunale alte deseuri menajere nicunde in spatiul UE. Pentru a preveni posibilul impact negativ asupra mediolui Sau sanatau umane din cauza eliminari necontrollate a deeurilor, reciclati produsul in mod responsabil pentru a promova reutilizarea durabilaa resurselor materiaile. Pentru a returna aparatul dvs. uzat, va rugam sautiliza.i sistemele de returnare .icolectare sa s. contacta.i furnizorul de la care a.i cump.rat produsul. Acestia pot prelua produsul in vederea reciclariin conditii de siguranta pentru mediol inconjurator.

Politica de garanie a uneltelor Greenworks pentru aparate de bricolaj

PERIOADA DE GARANIE

Toate aparatele nei Greenworks Tools sunt furnizate cu o garantie aAESSELs di lucru de 2 ani de la data achizitionari. O garantie de 30 de zile este disponibla pentru aparatele folosite in mod profesional intrucat aparatele Greenworks Tools sunt proiectate in principal a fi folosite de consumatori pentru lucrari de bricolaj. Aceastagarantie nu este transferabilita.

LIMITARI

Aceastā garantè se aplicà doar la piesele/componentele defecte.si nu acoperà reparatiile dadorate:

1. Uzurii si folosirii normale.
2. Reglarii sau ajustarii de rutina.
3. Deteriorarii cazate de manipularea incorecta/abuzul/intrebuinarea gresitau negljentei.
4. Supraiclcalzirii datorate lipsei de intretinere.
5. Deteriorarii datorate slabirii/deprinderii prin lipsa intretineri a garniturilor/suruburilor.
6. Deteriorarii cauzate de curatarea cu apa.
7. Aparatelor servisate sau reparate la centre service neAutorizate de Greenworks Tools.
8. Aparatelor incorrect asamblate sau reglate.
9. Deteriorarii cauzate de folosirea necorespunzatoare a aparatului.
10. Deteriorarii cazate de pregatirea necorespunzatoare pentru iarn (aparate de spalat cu presiune)

11. Articolelor considerate ca fiind piese consumabile 山 care in mod normal nu sunt acoperite de garantie, incluzand dar nelimitandu-se la:

12. Accumulator
    Cabluri electrice
    Lame si ansamblu de lame

13. Curele
    Filtre

14. Mandrine s i suporturi unelte

15. Anumite produse pot contine componente precum motoare, tran smisi de la alti producatori, aceste articole vor fi subject a politici de garantie a acelor producatori, cu exceptia cazului cand Greenworks Tools Europe GmbH este de accord sa subscrie orice pretentii in afara periodaei de garantie a producatorului mentionat.

16. Bunurile lamana a doua nu sunt acoperite de această politica de garantie.
17. Fixarea pieselelor de schimb, inlocurea Sau extra componentelor ce nu sunt furnizate sau aprobate de Greenworks Tools Europe GmbH.

Garanie

Pentru a revendica garantia asupra oricarui produs sub această politica este necessara o dovadă originală de achizitionare. Extrasul cardului de credit nu se califică a fi o dovadă suficientă de achizitionare. In cazul primei revendicari a garantiei consumatorul trebuie sa returneze produsul la locul original de achizitionare cu dovada de achizitie. Aparatul va fi trimis la centrul nostru service si va avea loc o inspectie a lui. Dacă aparatul se dovedestre a fi defecte va fi reparat si trimis la adresa consumatorulii fara nico taxă. Aparatele care in comert costă mai putin de 100 € incluzand taxele de vânzare, in general vor fi inlocuite.

Dacā service-ul central gaseste ca aparatul nu este defect din cauza lui, atunci consumatorul va fi anunṭat ca va trebui sä plăteasca costul reparatiei.

Această politica de garantie se supune schimbârii periodico pentru a se potriviu cu nevoile noilor produse. O copie a politici de garantie cea mai recentă va fi disponibla la www.greenworkstools.eu.

Categoria Aparat de spalat cu presiune ridicata

Model G70

Numar de series . A se vedea eticheta de clasificare a produsului

Anul de fabricatie . A se vedea eticheta de clasificare a produsului

• este in conformitate cu prevederile relevante ale Directivei privind echipamentele electrice

este in conformitate cu prevederile urmatoarelor Directive EC

Si mai mult, declaram ca au fost folosite

urmatoarele (parti/clauze ale) standarde lor) europene armonizate

EN 60335-2-79

EN 60335-1

EN 62233

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

EN ISO 3744

Nivelul măsurat al puteri acustice LWA: 94 dB(A)

Nivel garantat al puteri acustice LWA: 97 dB(A)

Metoda de evaluare a conformitatei la Anexa V / Directa 2000/14/EC&2005/88/EC

Locul, data: Changzhou, 22/07/2016

Semnatura: Ted Qu Haichao

Director calitate

EC DEKJIAPAUЯ HA 3A CbOTBETCTBNE

ПОНЗВОДИТЕЛ:Changzhou Globe Co.,Ltd.
