KULLANIM KILAVUZU G70 GREENWORKS

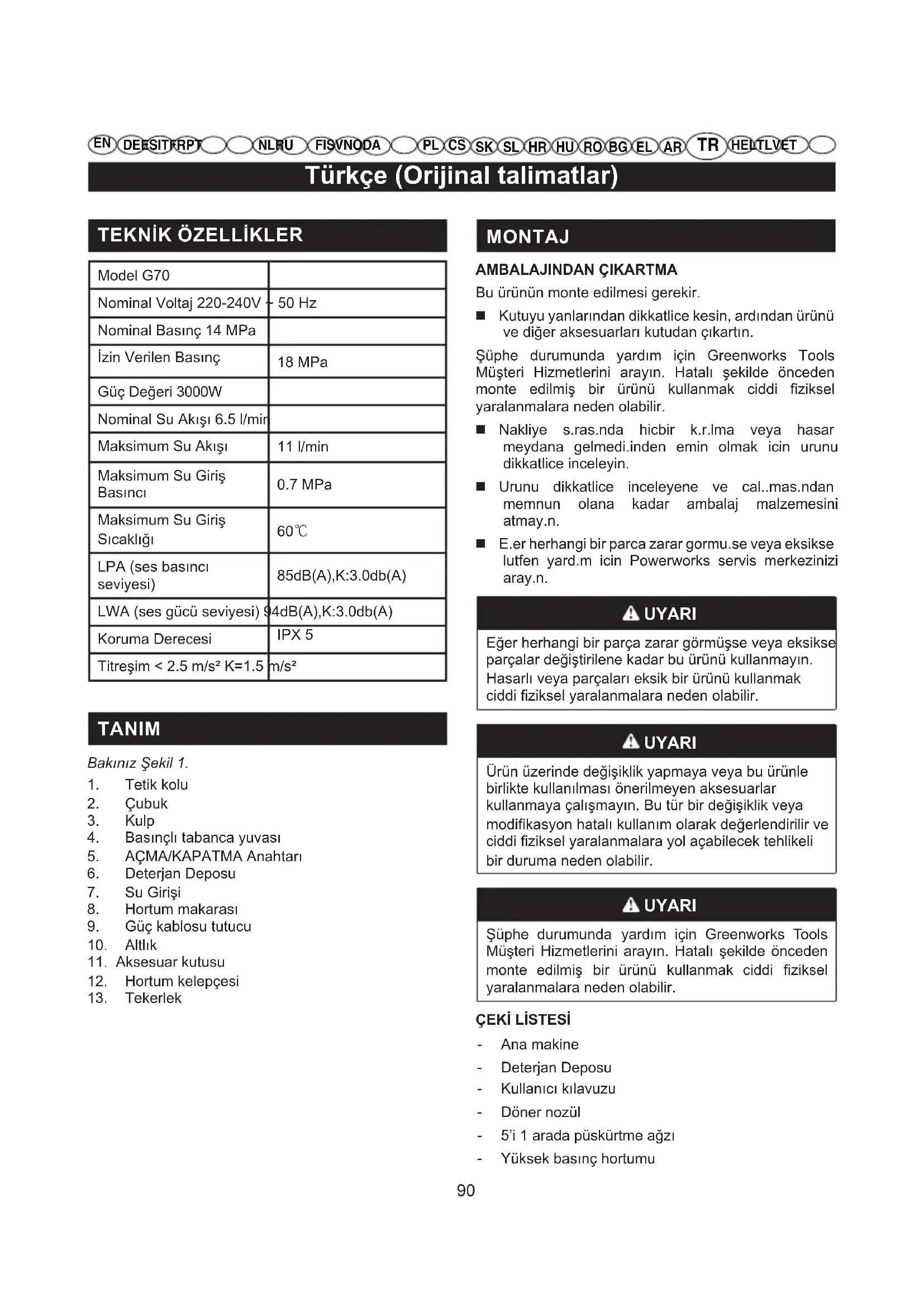

Model G70 Nominal Voltaj 220-240V ~ 50 Hz Nominal Basınç 14 MPa İzin Verilen Basınç 18 MPa Güç Değeri 3000W Nominal Su Akışı 6.5 l/min Maksimum Su Akışı 11 l/min Maksimum Su Giriş Basıncı

4. Basınçlı tabanca yuvası

5. AÇMA/KAPATMA Anahtarı

9. Güç kablosu tutucu

12. Hortum kelepçesi

MONTAJ AMBALAJINDAN ÇIKARTMA Bu ürünün monte edilmesi gerekir. Kutuyu yanlarından dikkatlice kesin, ardından ürünü ve diğer aksesuarları kutudan çıkartın. Şüphe durumunda yardım için Greenworks Tools Müşteri Hizmetlerini arayın. Hatalı şekilde önceden monte edilmiş bir ürünü kullanmak ciddi fiziksel yaralanmalara neden olabilir. Nakliye s.ras.nda hicbir k.r.lma veya hasar meydana gelmedi.inden emin olmak icin urunu dikkatlice inceleyin. Urunu dikkatlice inceleyene ve cal..mas.ndan memnun olana kadar ambalaj malzemesini atmay.n. E.er herhangi bir parca zarar gormu.se veya eksikse lutfen yard.m icin Powerworks servis merkezinizi aray.n. UYARI Eğer herhangi bir parça zarar görmüşse veya eksikse parçalar değiştirilene kadar bu ürünü kullanmayın. Hasarlı veya parçaları eksik bir ürünü kullanmak ciddi fiziksel yaralanmalara neden olabilir. UYARI Ürün üzerinde değişiklik yapmaya veya bu ürünle birlikte kullanılması önerilmeyen aksesuarlar kullanmaya çalışmayın. Bu tür bir değişiklik veya modifikasyon hatalı kullanım olarak değerlendirilir ve ciddi fiziksel yaralanmalara yol açabilecek tehlikeli bir duruma neden olabilir. UYARI Şüphe durumunda yardım için Greenworks Tools Müşteri Hizmetlerini arayın. Hatalı şekilde önceden monte edilmiş bir ürünü kullanmak ciddi fiziksel yaralanmalara neden olabilir.

- Ana makine - Deterjan Deposu - Kullanıcı kılavuzu - Döner nozül - 5’i 1 arada püskürtme ağzı - Yüksek basınç hortumuTürkçe (Orijinal talimatlar)

DE ES IT FR PTNL RUFI SV NO DA HE LT LV ET - Su giriş konnektörü - Tetik ve çubuk - Vida (4) PÜSKÜRTME ÇUBUĞUNUN TAKILMASI Bakınız Şekil 2. Çubuğun Basınçlı Yıkama Makinesi Tabancasına Takılması Çubuğun erkek geçmeli bağlantı ucunu (14) sıkıca dişi geçmeli bağlantı çıkışına (15) takın. Çubuğu sıkıca içe doğru iterken bağlantının sızdırmaz olmasını garanti etmek için tırnaklar yerine kilitlenene kadar saat yönünde döndürün. TABANCA TUTUCU’NUN MONTE EDİLMESİ (See Figure 3.) Tabanca tutucuyu yuvalara kilitlenene kadar gösterildiği gibi itin. SU GİRİŞ KONNEKTÖRÜNÜN MONTE EDİLMESİ Bakınız Şekil 4. Konnektörü su girişiyle hizalayın. Sıkıldığından emin olmak için konnektörü saat yönünde döndürün. ALTLIĞIN TAKILMASI (Bkz. Şekil 5.) Altlığı ve vidaları deliklerle hizalayın. Vidayı takın ve bir tornavida yardımıyla vida sıkılana kadar saat yönünde çevirin. KULLANIM Uygulamalar Bu basınçlı yıkama makinesi aşağıda listelenen ama- çlarla kullanılabilir: Döşemelerdeki, beton avlulardaki ve duvarlardaki kiri ve küfü temizlemek Arabaları, botları, motosikletleri, bahçe mobilyalarını ve mangalları temizlemek YÜKSEK BASINÇ HORTUMUN BAĞLANMASI Bakınız Şekil 6. Sabitleme Yüksek basınç hortumunun konnektörünü (16) yerine bağlanana kadar tetik kolundaki montaj yuvasının (17) içine itin. Söküm Yaylı düğmeye (18) basın ve yüksek basınç hortumunu montaj yuvasından çekip çıkartın. SU KAYNAĞININ BASINÇLI YIKAMA MAKİNESİNE BAĞLANMASI Bakınız Şekil 7. Su beslemesi bir su şebekesinden gelmelidir. HİÇBİR ZAMAN sıcak su veya göletten, gölden vb. alınan suyu kullanmayın. Daha kolay kullanabilmeniz için kendinden toplanır bir hortum sağlanmıştır. NOT: Kendinden toplanır hortumu kullanırken pompaya zarar verebileceği için kullanım sırasında hortumun kıvrılmadığından emin olun. İKAZ Cihazı (içme suyu şebekesi olmayan) su şebekesine bağlarken lütfen yerel yönetimin veya yerel su tedar- ikçisinin yerel yönetmeliklerine uyun. Kirin su kaynağına geri akmadığından emin ol- mak için cihaz doğrudan içme suyu şebekesine bağlanmamalıdır. Cihaz içme suyu şebekesine bağlanırsa su besleme sistemine geri akış önleme cihazları yerleştirilmeli veya takılmalıdır. Tesisat yerel yönetim veya su tedarikçisi tarafından kabul almalı ve profesyonel teknik personel tarafından bağlanmalıdır. Geri akış önleme cihazları sıvı kategorilerine ve EN 60335-2-79:2009 uyarınca geri pompalamayı ön- leme yönetmeliklerine uygun olmalıdır. UYARI Makinenin başından ayrılırken her zaman anahtarı ayırarak şebeke gücünü kapatın. UYARI Uygun olmayan uzatma kabloları tehlikeli olabilir. Eğer bir uzatma kablosu kullanılırsa açık alanda kullanıma uygun olmalıdır ve bağlantı kuru ve yerden yukarıda tutulmalıdır. Bunun soketi yerden en az 60 mm yukarıda tutan bir kablo makarası ile yapılması önerilir. Bahçe hortumunu basınçlı yıkama makinesine bağlamadan önce: Hortum içindeki birikintileri temizlemek için hortumdan 120 saniye boyunca su akıtın. Su girişindeki filtreyi inceleyin. Filtre zarar görmüşse filtre değiştirilene kadar makineyi kullanmayın. NOT: Basınçlı yıkama makinesi girişi ve bahçe musluğu arasına en az 3 metre hortum açılarak bağlanmalıdır. Bahçe musluğu tamamen kapatıldığında bahçe hortumunun ucunu vidalı musluk konnektörüne bağlayın.Türkçe (Orijinal talimatlar)

DE ES IT FR PTNL RUFI SV NO DA HE LT LV ET MOTORUN KULLANILMASI Bakınız Şekil 8. Daha yüksek kontrol ve güvenlik için iki elinizi de her zaman tabancanın üzerinde tutun. Basınçlı yıkama makinesini çalıştırmak için tetiğe (19) basın. Düzedeki su akışını durdurmak için tetiği bırakın. Kilitlemek için: Kilitleme düğmesine (20) basarak AÇIK konumuna getirin. Kilidi açmak için: Kilitleme düğmesine basarak KAPALI konumuna getirin. DÜZELERİN KULLANILMASI Bakınız Şekil 9. İKAZ Düzeleri HİÇBİR ZAMAN tabanca üzerindeki kilidi bağlamadan değiştirmeyin ve lansı HİÇBİR ZAMAN kendi yüzünüze veya diğer kişilerin yüzüne doğru tutmayın. Not: 5’i 1 arada 15°yüksek basınç, 25° yüksek basınç, 40° yüksek basınç, 0°düz hat ve yelpaze şekilli düşük basınç püskürtme ağızları da dahil olmak üzere beş farklı boyutta püskürtme şekline sahiptir. Döner püskürtme ağzı zor aşınan yüzeylerdeki inatçı lekeleri çıkarmak içindir. Bir düzeyi lansa bağlamak için: Basınçlı yıkama makinesini ve su kaynağını kapatın. Su basıncını tahliye etmek için tetiği çekin. Yuvasına oturana kadar kilidi aşağı doğru çekerek tabanca üzerindeki kilidi bağlayın. Lans üzerindeki düğmeye basın ve düzeyi düze üzerindeki pimi kare delikle hizalayarak yerleştirin. Püskürtme şeklini ayarlamak için düzeyi döndürün. BASINÇLI YIKAMA MAKİNESİNE DETERJAN EKLEME Bakınız Şekil 10-11. Sadece basınçlı yıkama makineleri için tasarlanmış deterjanları kullanın; ev tipi deterjanlar, asitler, alkaliler, çamaşır suları, çözücüler, yanıcı maddeler ve endüstriyel amaçlı çözeltiler pompaya zarar verebilir. Pek çok deterjanın kullanmadan önce karıştırılması gerekebilir. Temizlik solüsyonunu solüsyon şişesi üzerinde belirtildiği şekilde hazırlayın. NOT: Gerekirse deterjanın kazara deponun dışına dökülmesini önlemek için bir huni kullanın. Eğer dolum işlemi sırasında deterjan dökülürse devam etmeden önce ünitenin temizlenip kurutulduğundan emin olun. Deterjan eklemek için: Deterjan deposunun kapağını çıkartın Sabun deposunu tetikli tabancaya takın. Basınçlı yıkama makinesini çalıştırın ve deterjanı uzun, eşit ve birbiri üzerine yapılan stroklarla kuru bir yüzey üzerine püskürtün. İz oluşumunu önlemek için deterjanın yüzey üzerinde kurumasını önleyin. BASINÇLI YIKAMA MAKİNESİNİN ÇALIŞTIRILMASI VE DURDURULMASI Bakınız Şekil 12. İKAZ Pompayı su kaynağı bağlı ve açık değilken çalıştırmayın. Bahçe hortumunu açın, ardından hava basıncını tahliye etmek için yüksek basınç tetiğine basın. Sabit su akışı görüldüğünde tetiği bırakın. Anahtarın KAPALI konumda olduğundan emin olduktan sonra basınçlı yıkama makinesini güç kaynağına bağlayın. Motoru çalıştırmak için anahtarı AÇIK (I) konuma getirin. Bahçe hortumunu açın, ardından yüksek basınç tetiğine basın. BAKIM UYARI Servis yapılırken sadece aynı yedek parçaları kullanın. Başka herhangi bir parçanın kullanılması tehlike oluşturabilir veya ürünün zarar görmesine neden olabilir. UYARI Makineyi incelemeden, temizlemeden veya ser- visini yapmadan önce motoru kapatın, tüm hareketli parçaların durmasını bekleyin ve fişi güç kaynağından ayırın. Bu talimatlara uymamak ciddi fiziksel yaralanma veya mal hasarı ile sonuçlanabilir.Türkçe (Orijinal talimatlar)

DE ES IT FR PTNL RUFI SV NO DA HE LT LV ET GENEL BAKIM Plastik parçaları temizlerken çözücü kullanmaktan kaçının. Plastik parçaların büyük bölümü çeşitli tipte ticari çözücülerden kaynaklı hasara duyarlıdır ve kullanılmaları nedeniyle zarar görebilir. Kiri, tozu, yağı, gresi vb. gidermek için temiz bez kullanın. UYARI Fren sıvılarının, benzinin, petrol bazlı ürünlerin, nü- fuz edici yağın vb. hiçbir zaman plastik parçalarla temas etmesine izin vermeyin. Kimyasal maddeler plastik parçalara zarar verebilir, zayıatabilir veya yok edebilir ve ciddi fiziksel yaralanma ile sonuçla- nabilir. Müşteri tarafından sadece parça listesinde gösterilen parçalar onarılabilir veya değiştirilebilir. Diğer tüm parçalar bir yetkili servis merkezinde değiştirilmelidir. GÜÇ KAYNAĞI KABLOSUNUN DEĞİŞTİRİLMESİ Güç kaynağı kablosunun değiştirilmesi gerekiyorsa güvenliğin tehlikeye atılmasını önlemek için bunun yet- kili bir servis merkezi tarafından yapılması gerekir. DÜZE BAKIMI Bakınız Şekil 13. Aşırı pompa basıncına (tetiğe basarken bir titreme hissedilir) tıkalı veya kirli bir düze neden olmuş olabilir. Basınçlı yıkama makinesinin fişini çekin. Basınçlı yıkama makinesini ve su kaynağını kapatın. Su basıncını tahliye etmek için tetiği çekin. Düzeyi lanstan çıkartın. NOT: Püskürtme lansını hiçbir zaman yüzünüze doğru tutmayın. Düz hâle getirilmiş bir ataş veya düze temizlik aleti kullanarak düzeyi tıkayan veya engelleyen yabancı maddeleri temizleyin. Bir bahçe hortumu kullanarak düzedeki birikintiyi temizleyin/yıkayın. Düzeyi lansa yeniden bağlayın. Su beslemesini açın. BASINÇLI YIKAMA MAKİNESİNİN DEPOLANMASI Kuru, kapalı, buzlanmayan ve hava koşullarının zarar veremeyeceği bir yerde depolayın. Her zaman tabanca, hortum ve pompadaki suyu boşaltın. NOT: Kış aylarında depolama sırasında soğuk havanın verebileceği zararı önlemek için bir pompa korumasının kullanılması önerilir. BERTARAF Bu işaret bu ürünün AB ülkeleri içerisinde diğer evsel atıklarla birlikte bertaraf edilmemesi gerektiğini göstermektedir. Çevreye veya insan sağlığına karşı kontrolsüz atık bertarafından kaynaklanan olası zararları önlemek için materyal kaynaklarının sürdürülebilir şekilde yeniden kullanılmasını teşvik etmek için duyarlı davranarak bunları yeniden geri dönüştürün. Kullandığınız cihazı iade etmek için lütfen iade ve toplama sistemlerini kullanın veya ürünün satın alındığı satıcıyı arayın. Onlar bu ürünü çevre açısından güvenli şekilde geri dönüştürmek üzere alabilirler.94 )תוירוקמ תוארוה( תירבע

Tüm yeni Greenworks Tools makineleri orijinal satın alma tarihinden itibaren 2 yıllık parça ve işçilik garantisi ile birlikte temin edilir. Greenworks Tools ürünleri esas itibarıyla Kendin Yap tüketicileri tarafından kullanılmak üzere tasarlandığından profesyonel olarak kullanılan makineler için 30 günlük garanti mevcuttur. Bu garanti devredilemez. SINIRLAMALAR Bu garanti sadece kusurlu parçalar/bileşenler için geçerlidir ve aşağıdakilerden kaynaklanan onarım çalışmalarını kapsamaz:

1. Normal aşınma ve yıpranma.

2. Rutin ince ayar ve ayarlama.

3. Hatalı taşıma/suistimal/yanlış kullanım veya ihmalden kaynaklanan

4. Eksik bakım nedeniyle aşırı ısınma.

5. Eksik bakım nedeniyle tespit elemanlarının/sabitleme elemanlarının

gevşemesinden kaynaklanan hasar.

6. Su ile temizlik nedeniyle meydana gelen hasar.

7. Yetkili olmayan Greenworks Tools servis merkezleri tarafından

servisi veya onarımı yapılan makineler.

8. Yanlış monte edilmiş veya ayarlanmış makineler.

9. Makinenin hatalı kullanımından kaynaklanan hasar.

10. Hatalı kış hazırlığından (basınçlı yıkayıcılardan) kaynaklanan hasar.

11. Bunlarla sınırlı olmamakla birlikte aşağıdakiler de dahil olmak üzere

sarf malzemesi olarak değerlendirilen parçalar normal şartlarda garanti kapsamına dahil değildir:

• Bıçak ve bıçak düzenekleri

• Kovanlar ve alet tutucular

12. Belirli ürünler alternatif bir üreticiden temin edilmiş motorlar,

şanzımanlar gibi bileşenler içerebilir, bu parçalar Greenworks Tools Europe GmbH’nin söz konusu üreticinin garanti süresi dışında her tür hak talebini üstlenmeyi kabul ettiği durumlar hariç uygun üretici garanti poliçesine tabidir.

13. İkinci el mallar bu garanti poliçesi kapsamına dahil değildir.

14. Greenworks Tools Europe GmbH tarafından temin edilmemiş

veya onaylanmamış yedek parçaların, ikame parçaların veya ilave parçaların takılması. Garanti Bu poliçe kapsamında herhangi bir ürünle ilgili garanti talebinde bulunmak için orijinal satın alma kanıtının sunulması gerekir. Kredi kartı ekstresi yeterli satın alma kanıtı olarak değerlendirilmez. Garantinin kullanılacağı durumlarda öncelikle tüketici ürünü satın alma kanıtı ile birlikte satın aldığı yere iade etmelidir. Makine merkez servis tesisimize gönderilir ve bir inceleme yapılır. Eğer makinenin arızalı olduğu tespit edilirse ücretsiz olarak onarılacak ve tüketicinin adresine geri gönderilecektir. Satış vergileri de dahil 100 €’nun altında perakende olarak satılan makinelerde genellikle değişim yapılacaktır. Eğer merkez servis tesisimiz makinede arıza tespit edemezse tüketiciye onarım masrafını ödemesinin gerekeceği bildirilecektir. Bu garanti poliçesi yeni ürünlerin ihtiyaçlarını karşılamak için zaman zaman değiştirilebilir. En son garanti poliçesinin bir kopyasına www.greenworkstools.eu adresinden ulaşılabilir.
