G70 - Idropulitrice elettrica GREENWORKS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pulitore ad alta pressione elettrico
Marca	Greenworks
Modello	G70
Tensione di alimentazione	220-240 V ~ 50 Hz
Potenza nominale	300 W
Pressione nominale	14 MPa (140 bar)
Pressione ammissibile	18 MPa (180 bar)
Portata d'acqua nominale	6,5 l/min
Portata d'acqua massima	11 l/min
Pressione massima dell'acqua in ingresso	0,7 MPa
Temperatura massima dell'acqua in ingresso	60 °C
Livello di pressione sonora (LPA)	85 dB(A), K=3,0 dB(A)
Livello di potenza sonora (LWA)	94 dB(A), K=3,0 dB(A)
Grado di protezione	IPX5
Vibrazioni	< 2,5 m/s², K=1,5 m/s²
Ugelli forniti	Ugello rotante e ugello 5 in 1 (15°, 25°, 40°, 0° e bassa pressione)
Serbatoio detergente	Integrato, rimovibile
Lunghezza del tubo alta pressione	Circa 8 m (stima)
Peso (circa)	12 kg
Manutenzione	Pulizia regolare dell'ugello, scaricare l'acqua prima del rimessaggio invernale
Sicurezza	Blocco grilletto, arresto automatico al rilascio
Garanzia	2 anni (uso domestico)
Pezzi di ricambio	Disponibili presso il servizio clienti Greenworks

Domande frequenti - G70 GREENWORKS

Come collegare l'alimentazione idrica al pulitore ad alta pressione G70?

Collegare il tubo da giardino al connettore di ingresso dell'acqua. Assicurarsi che il filtro di ingresso dell'acqua sia pulito. Utilizzare un tubo da giardino standard con raccordo filettato. L'acqua deve provenire da una rete idrica corrente con pressione massima di 0,7 MPa e temperatura massima di 60°C. Non utilizzare mai acqua calda o stagnante.

Come utilizzare il detergente con il pulitore ad alta pressione G70?

Versare il detergente nel serbatoio apposito. Utilizzare solo detergenti adatti ai pulitori ad alta pressione. Montare il serbatoio sul grilletto, quindi spruzzare sulla superficie asciutta. Non lasciare asciugare il detergente. Risciacquare successivamente con l'ugello ad alta pressione.

Cosa fare se la pressione di uscita è bassa o pulsante?

Ciò può essere dovuto a un ugello ostruito. Scollegare l'apparecchio, chiudere l'acqua, rimuovere l'ugello e pulirlo con una graffetta aperta o uno strumento specifico. Controllare anche il filtro di ingresso dell'acqua e assicurarsi che il tubo non sia piegato.

Come cambiare l'ugello sulla lancia?

Spegnere il pulitore e chiudere l'acqua. Premere il grilletto per rilasciare la pressione. Inserire il blocco del grilletto. Premere il pulsante di sblocco dell'ugello, quindi inserire il nuovo ugello saldamente fino a quando non scatta. Ruotare l'estremità per regolare il getto.

Quali sono le importanti precauzioni di sicurezza?

Utilizzare sempre il blocco del grilletto quando non si spruzza. Non dirigere mai il getto verso persone o animali. Indossare occhiali di protezione. Non lasciare l'apparecchio collegato senza sorveglianza. Utilizzare una prolunga adatta per esterni e mantenere la connessione asciutta.

Come riporre il pulitore ad alta pressione dopo l'uso?

Scollegare l'apparecchio. Chiudere l'alimentazione idrica e premere il grilletto per eliminare la pressione residua. Rimuovere il tubo e riporlo. Svuotare l'acqua dalla pompa e dalla pistola. Conservare l'apparecchio in un luogo asciutto, al riparo dal gelo. Si consiglia di utilizzare un protettore per pompa in inverno.

Posso usare una prolunga elettrica?

Sì, ma deve essere adatta per uso esterno e di sezione sufficiente. La connessione deve essere mantenuta asciutta e ad almeno 60 mm da terra. Utilizzare un cavo con dispositivo di trattenuta della spina.

Cosa fare in caso di perdita d'acqua dalla pistola?

Verificare che il tubo ad alta pressione sia correttamente innestato nell'impugnatura. Se la perdita persiste, la guarnizione O-ring potrebbe essere danneggiata. Contattare il servizio clienti per ottenere un ricambio.

Il pulitore può essere utilizzato con acqua calda?

No, la temperatura massima dell'acqua in ingresso è di 60°C. Utilizzare solo acqua fredda, mai acqua calda o acqua proveniente da un serbatoio non collegato alla rete.

Come ottenere pezzi di ricambio o riparazioni?

Contattare il servizio clienti Greenworks Tools. La garanzia di 2 anni copre i difetti di materiale e di manodopera (uso domestico). È richiesta la prova d'acquisto. Le riparazioni devono essere effettuate da un centro autorizzato.

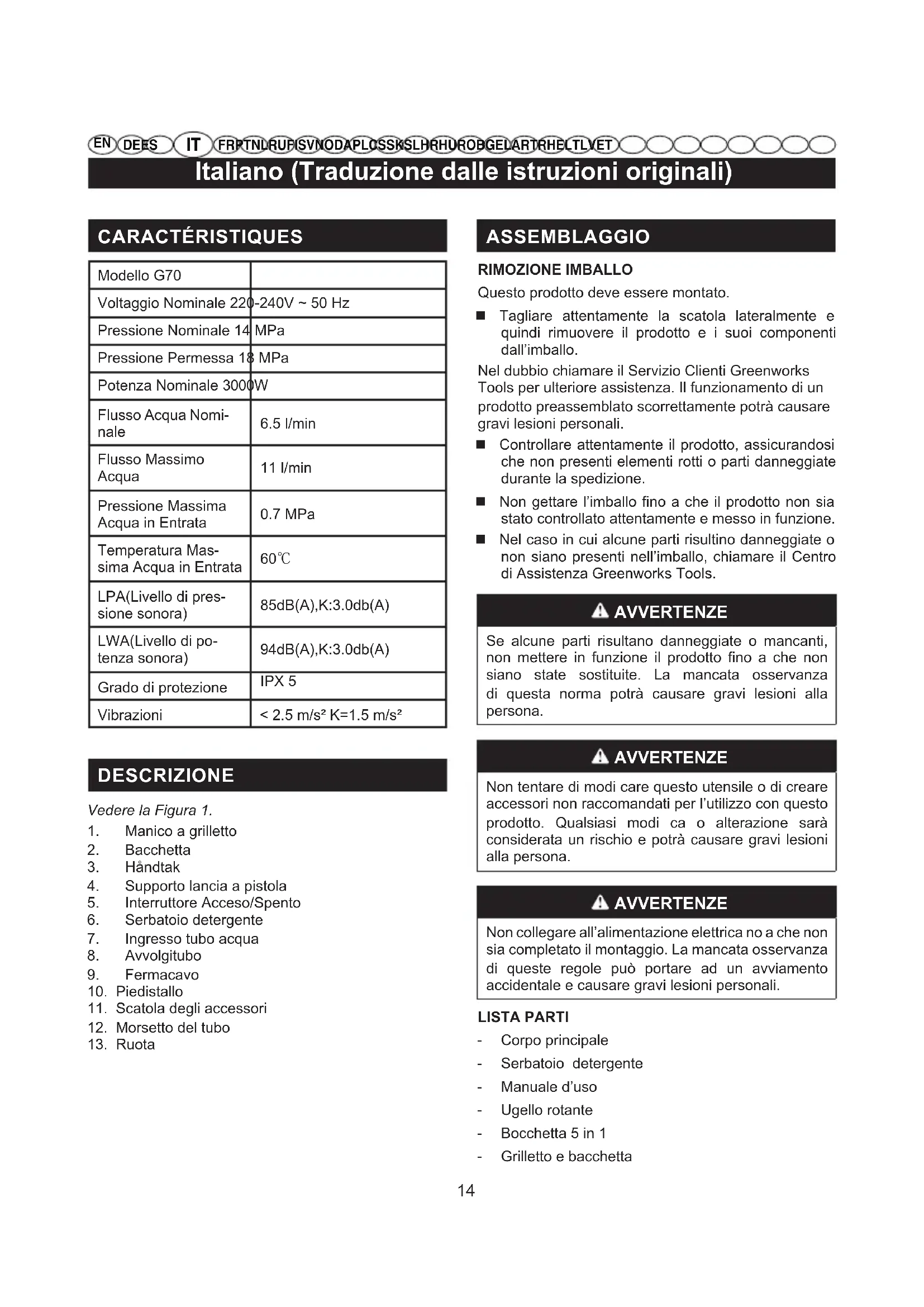

MANUALE UTENTE G70 GREENWORKS

Italiano (Traduzione delle istruzioni originali)

CHARACTERISTIQUES

Modello G70
Voltaggio Nominale 220-240V ~ 50 Hz
Pressione Nominale 14 MPa
Pressione Permessa 18 MPa
Potenza Nominale 3000W
Flusso Acqua Nomi-nale	6.5 l/min
Flusso Massimo Acqua	11 l/min
Pressione Massima Acqua in Entrata	0.7 MPa
Temperatura Massima Acqua in Entrata	60°C
LPA(Livello di pres-sione sonora)	85dB(A),K:3.0db(A)
LWA(Livello di po-tenza sonora)	94dB(A),K:3.0db(A)
Grado di protezione	IPX 5
Vibrazioni	< 2.5 m/s2K=1.5 m/s2

DESCRIZIONE

Vedere la Figura 1.

1. Manico a grilletto
2. Bacchetta
3. Handtak
4. Supporto Ianca a pistola
5. Interruttore Acceso/Spento
6. Serbatoio detergente
7. Ingresso tubo acqua
8. Avvolgitubo
9. Fermacavo
10. Piedistallo
11. Scatola degli accessori
12. Morsetto del tubo
13. Ruota

ASSEMBLAGGIO

RIMOZIONE IMBALLO

Questo prodotto delve essere montato.

• Tagliare attendamente la scatola lateralemente e quindi rimuovere il prodotto e i loro componenti dall'imballo.
  Nel dubbio chiamare il Servizio Clienti Greenworks Tools per ulteriore assistenza. Il funzionamento di un prodotto preassemblato scorrettamente potra causare gravi leSIONi personali.
• Controllare attendamente il prodotto, assicurandosi che non presenti elementi rotti o parti danneggiate durante la spedizione.
  Non gettare I'imballo fino a che il prodotto non sia stato controllato attendamente eMESSO in funzione.
  Nel caso in cui alcune parti risultino danneggiate o non siano presenti nell'imballo, chiamare il Centro di Assistance Greenworks Tools.

AVVERTENZE

Se alcune parti risultano danneggiate o mancanti, non mettere in funzione il prodotto fino a che non siano state sostituite. La mancata osservanza di但这a norma potra causare gravi lesions alla persona.

AVVERTENZE

Non tentare di modi care quello utensile o di create accessori non raccomandati per l'utilizzo con quello prodotto. Qualiasi modi ca o alterazione sare considerata un rischio e potra causare gravi lesioni alla persona.

AVERTENZE

Non collegare all'alimentazione elettrica no a che non sia completato il montaggio. La mancata osservanza di queste regole cui portare ad un avviamento accidentale e causare gravi lesioni personali.

LISTAPARTI

Corpo principale
- Serbatoio detergente
- Manuale d'uso
Ugello rotante
- Bocchetta 5 in 1
Grilletto e bacchetta

Italiano (Traduzione delle istruzioni originali)

• Tubo ad alta pressione
• Connettore per ingresso acqua
  Vite (4)

MONTAGGIO BACCHETTA SULLA PISTOLA DI LAVAGGIO (Vedere la Figura 2.)

Installare la bacchetta sulla pistola dell'idropulitrice a pressione. Inserire il termine maschio (14) della bacchetta nell'uscita femmina (15) correttamente. Mentre si spinge la bacchetta, girare in senso orario fino a che le linguette non si blocchino al loroosto per assicurare un collegamento privo di perdite.

MONTAGGIO DELLA LANCIA A PISTOLA (Vedere la Figura 3.)

Spingere il reggilancia come indicate sono che non si blocchi nelle apposite fessure.

MONTAGGIO DEL CONNETTORE INGRESSO ACQUA (Vedere la Figura 4.)

Allineare il connettore con la presa dell'acqua.
■ Ruotare il connettore in senso orario per assicurarsi che sia correttamente serrato.

MONTAGGIO DEL PIEDISTALLO (Vedere la Figura 5.)

Allineare il piedistallo e le viti con i fori.
Inserire la vite e girare in senso orario con un giravite sino a che la vite non sia correttamente serrata.

FUNZIONAMENTO

Applicazioni

Questo utensile cui oseessereutilizzato per le seguenti applicazioni:

Per rimuovere sporco e macchie da pavimenti, superfli ci in cemento e muri.
Per pulire auto, navi, motocicli, mobili per esterni e griglie.

TILKOPLING AV HØYTRYKKSLANGEN (Vedere la Figura 6.)

Montaggio

Spingere il connettore (16) del tubo dell'alta pressione nella sede (17) sul manico a grilletto fino a che non venga correttamente serrato al suoippo.

Smontaggio

Attivare il tasto a molla (18) ed estrarre il tubo ad alta pressione alla sede.

COLLEGARE LA FORNITURA D'ACQUA ALLA IDROPULITRICE A PRESSIONE (Vedere la Figura 7.)

La fornitura d'acqua deve arrivare alla macchina da un impianto di alimentazione idoneo. Non utilizzato MAI acqua calda o acqua presa da pozzanghere, laghi, ecc. Per un utilizzo più facile, si raccomanda di utilizzato una pompa auto-avvolgente (non inclusa).

NOTE: Quando si utilizes la pompa da giardino autoarrotolante, assicurarsi che il tubo non sia piegatodurante l'utilizzo per non danneggiare la pompa.

ATTENZIONE

Quando si collega il dispositorio all'alimentazione dell'acqua (nota: non all'alimentazione pubblica), si dovranno rispettoare le norme e regolamentiazioni emesse dagli enti locali o dai propri fornitori d'acqua. Assicurarsi che non vi siano acquè di ri usso col-lege all'acqua potabile, il dispotivo non deve essere collegato direttamente alla fornitura dell'acqua potabile.

Se l'apparecchio è collegato alla fornitura d'acqua potabile, si dovranno collegare dispositivi per la prevenzione del ri usso d'acqua. L'installazione di tali dispositivi dovrà essere approvata dagli enti locali o dal proprio fornitore d'acqua e dovrà essere svolta da personale technician professionista. I dispositivi di prevenzione del ri usso dovranno essere idonei alle categoria indicate e rispettore le norme per evitare eventuali ri ussi secondo gli standard EN 60335-2-79: 2009.

AVVERTENZE

Spagnere sempre l'interruttore dell'alimentazione principale quando si lascia il dispositorio incustodito

AVVERTENZE

Cavi dell'alimentazione inadaguati possono essere pericolosi. Nel caso in cui si utilizzzi una prolonga, dovr è essere adatta all'utilizzo in esterni e il punto di collegamento dovr è essere asciutto e tenuto lontano dal pavimento. Si raccomanda in questo caso di utilizzato una bobina per il filo che terrà la spina ad almeno 60mm dal terreno.

Prima di collegare la pompa da giardino all'idropulitrice a pressione:

Far scorrere l'acqua attraverso il tubo per 120 secondi per rimuovere eventuali detriti dallo stesso.
Controllare il filtrlo nel raccordo dell'alimentazione dell'acqua.

Italiano (Traduzione delle istruzioni originali)

Se il filtro è danneggiato, sostituirlo prima di utilizzare la macchina.

NOTE: Il tubo dovra essere srotolato per almeno 3 metri tra la presa d'acqua e il rubinetto della pompa.

Con il rubinetto completeness chiuso, collegare el'estremita della pompa al connettore filettato del Irubinetto.

UTILIZZARE LA PISTOLA (Vedere la Figura 8.)

Per un maggior controlo e sicurezza, reggere sempre la pistola con entrambe le mani sulla pistola.

Premere il grilletto (19) perMETTERE in funzione I'idropulitrice a pressione.

Rilasciare il grilletto per interrompere il flusso d'acqua attraverso l'ugello.

Per insere il disposativo di blocco:

Posizione il tasto di blocco (20) sulla posizione ON (Acceso).

Per sbloccare il dispositivo di blocco:

Premere il tasting di blocco sulla posizione OFF (Spento)

UTILIZZARE GLI UGELLI (Vedere la Figura 9.)

ATTENZIONE

Nonambiare MAI gli ugelli sono inseire il dispositivo di blocco sull'impugnatura a grilletto e non pun-tare MAI la lancia a spruzzo verso il volto o verso eventuali osservatori.

Nota: la bocchetta 5 in 1 è dotata di cinque tipi di getto: alta pressione 15^ , alta pressione 25^ , alta pressione 40^ , linea retta 0^ e bassa pressione a ventaglio. La bocchetta girevole è ideale per rimuovere lo sporco difficile delle superfici resistenti.

Per montare un ugello sulla lancia:

Spagnere l'idropulitrice e interrompere la fornitura d'acqua. Tirare il grilletto per rilasciare la pressione dell'acqua.
■ Bloccare il dispositivo di blocco sulla pistola premendolo fino a che non sua inserito nella fessura.
Premere il tasto e inserire l'ugello nell'asta sono a che firkantede hullet.
■ Ruotare l'ugello per regolare la forma del getto.

AGGIUNGERE DETERGENTE ALL'IDROPULITRICE (Vedere la Figura 10-11.)

Utilizzare solo detergenti adatti per idropulitrici a pressione; detergenti per uso domestico, acidi, sostanze alcaline, candeggina, solventi, materiali inflammabili o soluzioni industriali possono danneggiare la pompa. Molti detergenti dovranno essere mescolati prima dell'uso.

Preparare le soluzioni per la pulizia come indicate sui loro contentitori.

NOTE: Utilizzare un imbuto se necessario per evitare che il detergente fuoriesca accidentamente dal serbatoio. Se un qualsiasti detergente si versera durante il processo di riversaggio, assicurarsi che la macchina sia pulita e asciutta prima di procedere ad utilizzarla.

Per applicare il sapone:

Versare il detergente nel serbatoio del detergente.
Montare la bottiglia con il detergente sulla bacchetta a spray.
Avviare l'idropulitrice a pressione e spruzzare il detergente su una superficie asciutta cpn movimentilunghi e ripetuti. Per evitare di lasciare aloni, evitare che il detergente si asciughi direttamente sulla superficie.

Non azionare la pompaenza collegarla prima all'alimentazione dell'acqua ezza azionare quest'ultima.

■ Azionare la pompa da giardino quindi premere il grilletto ad alta pressione per rilasciare la pressione dell'aria, Una volta avviato un flusso d'acqua costante. rilasciare il grilletto.
- Dopo essersi assicurati che l'interrottore sia in posizione OFF (spento), collegare l'idropulitrice all'alimentazione elettrica.
Impostare l'interruttoro sulla posizione ON (I) (Acceso) per avviare il motore.
Attivare la pompa da giardino e quando premere il grilletto ad alta pressione.

Italiano (Traduzione delle istruzioni originali)

MANUTENZIONE

AVVERTENZE

Utilizzare solo parti di ricambio identiche. Si correranno rischi di lesioni personali o danni al prodotto se si utilizzato parte diverse.

AVVERTENZE

Prima di svolgere le operazioni di pulizia e riparazione o di controllare l'utensile, spegnere il motore e assicurarsi che tutte le parti in movimento si siano fermate e scollegare la sprina alla presa. La mancata osservanza di queste istruzioni potra risultare in gravi lesioni personali o danni alla proprietà.

MANUTENZIONEGENERALE

Evitare di utilizzato solventi quando si puliscono le parti in plastica. La maggior parte dei materiali plastici è soggetta a anni di vario tipo da solventi commerciali e cui essere danneggiata dal contatto con gli stessi. Utilizzato un panno pulito per rimuovere traccce di sporco, polvere, olio, grasso, ecc.

AVVERTENZE

Evitare che sostanze quali liquidi per i fremi, benzina, prodotti a base di petrollo, oli penetranti, ecc. entrino in contatto con parti metalliche. Le sostanze chimiche potranno danneggiare, indebolire o restruggere la plastica, il che potra risultare in gravi lesioni personali. Tutte le parti indicate nella lista parti possono essere riparate o sostuite dall'operatore. Tutte le altre parti dovranno essere sostuite da un centro servizi autorizzato.

SOSTITUZIONE DEL CAVO DI ALIMENTAZIONE

Far svolgere eventuali sostituzioni del cavo dell'alimentazione dal centro servizi autorizzato per evitare di correre rischi riguardanti la sicurezza.

MANUTENZIONE UGELLO (Vedere la Figura 13.)

Un'eventuale eccessiva pressione nella pompa (una sensazione pulsante che si sente quando si preme il grilletto) potra essere causata da un ugello bloccato o sporco.

Scollegare I'idropulitrice.
Spagnere l'idropulitrice e sospendere la fornitura d'acqua. Premere il grilletto per rilasciare la pressione dell'acqua.

Rimuovere l'ugello alla Iancia.

NOTE: Non punctare mai la lancia a spruzzo verso il viso.

Utilizzato un fermaglio per la carta raddrizzato o un utensile per la pulizia dell'ugello rimuovere eventuali materiali che bloccano o restrungono l'ugello.
Con una pompa da giardino, rimuovere i detriti dall'ugello pulendolo dall'interno.
■ Ricollegare l'ugello alla lancia a spruzzo.
Ripristinare la fornitura d'acqua e avviare il motore.

RIMESSAGGIO DELL'IDROPULITRICE

Riporre al chiuso in un luogo asciutto dove non si formi ghiaccio e dove il clima non possa danneggiarla. Rimuovere sempre l'acqua alla pistola, dal tubo e alla pompa.

NOTE: Si raccomanda l'utilizzo di un protettore per la pompa per prevenire danni da temperature basse durante il riponimento nei mesi invernali.

SMALTIMENTO

Questo significato indica cheQuesto prodotto non deveseessere smaltito con otheri rifiuti domestici nell'Unione Europea.Per prevenire eventuali danni all'ambiente o alla salute da rifiuti non correttamente smaltiti, riciclare il prodotto in modo responsabile per promuovere il riutilizzo sostenibile di risorse materiali.Per restituire il dispositivo utilizzato,utilizzare i sistemi di raccolta o contattare il rivenditore presso il quale il prodotto è stato acquistato. Il rivenditore potra smaltirlo e riciclarlo in modo compatibile per l'ambiente.

Cavi dell'alimentazione inadaguati possono essere pericolosi. Nel caso in cui si utilizzzi una prolonga, dovrè essere adatta all'utilizzo in esterni e il punto di collegamento dovrè essere asciutto e tenuto lontano dal pavimento. Si raccomanda in questo caso di utilizzato una bobina per il filo che terrà la spina ad almeno 60mm dal terreno.

Garanzia Utensili Greenworks per Dispositivi per Lavori fai da te

PERIODO DI GARANZIA

Tutti gli Utensili Greenworks vengono forniti con una garanzia di 2 anni per le parti e l'eventuale lavoro alla data originale di acquisto.

E disponibile una garanzia di 30 giorni per i dispositivi utilizzati professionalamente dal momento che gli Utensili Greenworks sono progettati principale per essere utilizzati da consumatori del mercato fai-da-te.

Questa garanzia non è trasferibile.

LIMITAZIONI

Questa garanzia si applica solo a parti/componenti difettosi e non copre

eventuali riparazioni dovute a:

1. Normale usura e consumo.
2. Regolazioni o alterazioni di routine.
3. Danni causati da gestione scorretta/stress/utilizzo scorretto o non curanza.
4. Surriscaldamento a causa di mancata manutenzione.
5. Danni dovuti a dispositivi di bloccaggio/fissaggio che si allentano/ scollegano a causa di mancanza di manutenzione.
6. Danni causati da operazioni di pulizia con acqua.
7. Utensili sottoposti a manutenzione o riparati da centri servizi Utensili Greenworks non autorizzati.
8. Utensili non correttamente montati o regolati.
9. Danni causati da un utilizzo scorretto dell'utensile
10. Danni causati da un riponimento invernale scorretto (idropulitrici a pressione)
11. Elementi considerati come parti consumabili non normalmente coperte da garanzia, compresi ma non limitati a: Batterie

Cavi elettrici
Lame e gruppo lame
Cinghie
- Filtri
- Mandrini e reggiutensili

1. Alcuni prodotti sono contentere componenti come motori e trasmissioni prodotte da altre ditte, questi componenti potranno essere soggetti a garanzie delle rispettive dittes produttrici tranne ove la Greenworks Tools Europe GmbH indichi e sia d'accordo a sottoscrivere eventuali richieste che non rientrino nel periodo di garanzia della ditta produtrice di cui sopra.

2. Gli utensili di seconda mano non sono coperti alla presente garanzia.

3. Il montaggio di parti di ricambio, di sostituzione o di ulteriori componenti non forniti o approvati alla Greenworks Tools Europe GmbH.

Garanzia

Per presentare una richiesta di garanzia su qualsiasi prodotto è obblatorio presentare una prova di acquisto dello stesso. Un estratto conto della carta di credito non si qualifica come sufficiente prova di acquisto. Quando si deve richiedere un intervento di garanzia per la prima volta il consumatore dovrá riportare il prodotto nel luogo di acquisto originale assieme alla prova di acquisto. L'utensile verrà inviato presso un centro servizi clienti centrale e verrà fatto un primo controlo. Se l'utensile è difettoso, dovrá essere riparato e inviato all'indirizzo del consumatore gratuiteamente. Gli utensili venduti a meno di €100 euro comprese le tasse di vendita verranno di solito sostituiti.

Se il centro servizi clienti rileva che l'utensile non è difettoso a causa di un danno di fabbrica il consumatore dovrá pagare per il costo delle riparazioni.

Questa garanzia è soggetta a cambiamenti di tanto in tanto per rispetto le necessità di nuovi prodotti. Una copia della garanzia più recente sarebbe disponibile presso il site www.greenworkstools.eu.

IT DICHIARAZIONE DI CONFORMITA EC

Ditta produttrice: Changzhou Globe Co., Ltd.

Nome e indirizzo della persona autorizzata a compilare il file tecnico:

Nome: Peter Soderström

Indirizzo: Hjortronvagen 3, 555 93 Jonkoping, Sweden

Si dichiara con la presente che il prodotto

Categoria Idropulitrice ad alta pressione

Modello G70

Numero di seri.. Vedere l'etichetta nominale sul prodotto

Anno di costruzione. Vedere l'etichetta nominale sul prodotto

e conforme con i provvedimenti rilevanti della Direttiva Macchine
é conforme con i provvedimenti delle seguenti direttive EC

2014/30/EU (Direttiva EMC), e

2000/14/EC (Direttiva sul Rumore) comprese modifiche (2005/88/EC)

E inoltre, si dichiara di seguito che

■ sono state impiegate le seguenti (parti/clausole degli) standard europei armonizzati EN 60335-2-79

EN 60335-1

EN 62233

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

EN ISO 3744

Livello di potenza acustica misurato LWA: 94 dB(A)

Livello di potenza acustica garantito LWA: 97 dB(A)

Conformità valutata secondo il metodo indicato nell'Allegato V/ Direttiva 2000/14/CE&2005/88/EC

Luogo, data: Changzhou, 22/07/2016 Firma: TedQu Haichao (BEng, CEng, MIET)

Direttore Qualità

Ted qu

FR DÉCLARATION DE CONFORMITE EC

Fabricant : Changzhou Globe Co., Ltd.
