G70 - Sähköinen painepesuri GREENWORKS - Ilmainen käyttöohje ja opas

Tuotetyyppi	Sähköinen korkeapainepesuri
Merkki	Greenworks
Malli	G70
Syöttöjännite	220-240 V ~ 50 Hz
Nimellisteho	300 W
Nimellispaine	14 MPa (140 bar)
Sallittu paine	18 MPa (180 bar)
Nimellisvesivirtaus	6,5 l/min
Maksimivesivirtaus	11 l/min
Tuloveden maksimipaine	0,7 MPa
Tuloveden maksimilämpötila	60 °C
Äänenpainetaso (LPA)	85 dB(A), K=3,0 dB(A)
Äänitehotaso (LWA)	94 dB(A), K=3,0 dB(A)
Suojausluokka	IPX5
Tärinä	< 2,5 m/s², K=1,5 m/s²
Toimitetut suuttimet	Pyörivä suutin ja 5-in-1-suutin (15°, 25°, 40°, 0° ja matalapaine)
Pesuainesäiliö	Integroitu, irrotettava
Korkeapaineletkun pituus	Noin 8 m (arvio)
Paino (noin)	12 kg
Huolto	Suuttimen säännöllinen puhdistus, veden tyhjennys ennen talvisäilytystä
Turvallisuus	Liipaisimen lukitus, automaattinen pysäytys vapautettaessa
Takuu	2 vuotta (kotikäyttö)
Varaosat	Saatavana Greenworksin asiakaspalvelusta

Usein kysytyt kysymykset - G70 GREENWORKS

Miten liitän vesijohtoveden G70-korkeapainepesuriin?

Liitä puutarhaletku veden tuloliittimeen. Varmista, että veden tulosuodatin on puhdas. Käytä tavallista puutarhaletkua, jossa on kierreliitin. Veden tulee olla juoksevaa vettä, jonka maksimipaine on 0,7 MPa ja maksimilämpötila 60 °C. Älä koskaan käytä kuumaa tai seisovaa vettä.

Miten käytän pesuainetta G70-korkeapainepesurin kanssa?

Kaada pesuaine sille tarkoitettuun säiliöön. Käytä vain korkeapainepesureille sopivia pesuaineita. Aseta säiliö liipaisimeen ja suihkuta kuivalle pinnalle. Älä anna pesuaineen kuivua. Huuhtele sitten korkeapainesuuttimella.

Mitä tehdä, jos lähtöpaine on heikko tai sykkivä?

Tämä voi johtua tukkeutuneesta suuttimesta. Irrota laite verkosta, sulje vesi, poista suutin ja puhdista se auki taitetulla paperiliittimellä tai erikoistyökalulla. Tarkista myös veden tulosuodatin ja varmista, ettei letku ole taittunut.

Miten vaihdan suuttimen suihkuputkessa?

Pysäytä pesuri ja sulje vesi. Paina liipaisinta paineen vapauttamiseksi. Lukitse liipaisin. Paina suuttimen vapautuspainiketta, aseta uusi suutin tiukasti paikalleen, kunnes se napsahtaa. Käännä kärkeä suihkun säätämiseksi.

Mitkä ovat tärkeitä turvallisuusohjeita?

Käytä aina liipaisimen lukitusta, kun et ruiskuta. Älä koskaan suuntaa suihkua ihmisiin tai eläimiin. Käytä suojalaseja. Älä jätä laitetta pistorasiaan ilman valvontaa. Käytä ulkokäyttöön sopivaa jatkojohtoa ja pidä liitäntä kuivana.

Miten säilytän korkeapainepesuria käytön jälkeen?

Irrota laite verkosta. Sulje vedentulo ja paina liipaisinta jäännöspaineen poistamiseksi. Irrota letku ja säilytä se. Tyhjennä vesi pumpusta ja pistoolista. Säilytä laite kuivassa, pakkaselta suojatussa paikassa. On suositeltavaa käyttää pumpun suoja-ainetta talvella.

Voinko käyttää jatkojohtoa?

Kyllä, mutta sen tulee olla ulkokäyttöön sopiva ja riittävän paksu. Liitännän tulee pysyä kuivana ja olla vähintään 60 mm maanpinnan yläpuolella. Käytä johtoa, jossa on pistotulpan pidike.

Mitä tehdä, jos pistoolista vuotaa vettä?

Tarkista, että korkeapaineletku on kunnolla kiinni kahvassa. Jos vuoto jatkuu, O-rengas saattaa olla vaurioitunut. Ota yhteyttä asiakaspalveluun saadaksesi varaosan.

Voiko pesuria käyttää kuumalla vedellä?

Ei, tuloveden maksimilämpötila on 60 °C. Käytä vain kylmää vettä, älä koskaan kuumaa vettä tai vettä säiliöstä, joka ei ole liitetty vesijohtoverkkoon.

Miten saan varaosia tai korjauspalvelua?

Ota yhteyttä Greenworks Tools -asiakaspalveluun. 2 vuoden takuu kattaa materiaali- ja valmistusvirheet (kotikäyttö). Ostotodistus vaaditaan. Korjaukset on tehtävä valtuutetussa huoltokeskuksessa.

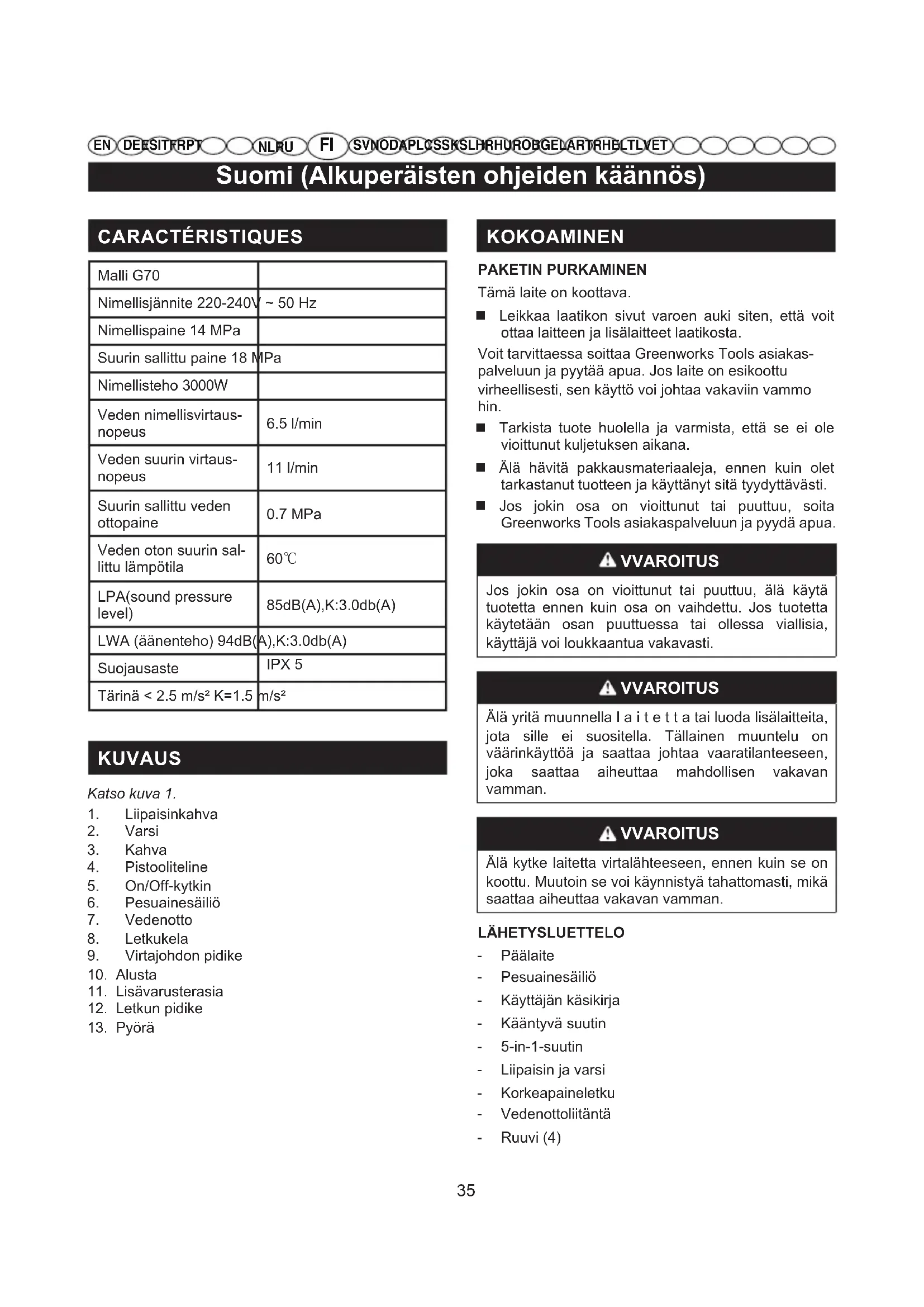

KÄYTTÖOHJE G70 GREENWORKS

Suomi (Alkuperäisten ohjeiden käännös)

CHARACTERISTIQUES

Malli G70
Nimellisjännite 220-240V ~ 50 Hz
Nimellispaine 14 MPa
Suurin sallittu paine 18 MPa
Nimellisteho 3000W
Veden nimellisvirtaus-nopeus	6.5 l/min
Veden suurin virtaus-nopeus	11 l/min
Suurin sallittu veden ottopaine	0.7 MPa
Veden onon suurin sal-littu lämpötila	60°C
LPA(sound pressure level)	85dB(A),K:3.0db(A)
LWA (äänenteho) 94dB(A),K:3.0db(A)
Sujoausaste	IPX 5
Tärinä < 2.5 m/s2K=1.5	m/s2

KUVAUS

Katso kuva 1.

1. Liipaisinkahva
2. Vari
3. Kahva
4. Pistooliteline
5. On/Off-kytkin
6. Pesuainesaillio
7. Vedenotto
8. Letkukela
9. Virtajohdon pidike
10. Alusta
11. Lisavarusterasia
12. Letkun pidike
13. Pyöra

KOKOAMINEN

PAKETIN PURKAMINEN

Tämä laite on koottava.

Leikkaa laatikon sivut varoen auki siten, etta voit ottaa laitteen ja lisälitteet laatikosta.
Voit tarvittaessa soittaa Greenworks Tools asiakaspalveluun ja pyytä apua. Jos laite on esikoottu virheellisesti, sen käytö voi johtaavakaviin vammo hin.
Tarkista tuote huolella ja varmista, etta se ei ole vioittunut kuljetuksen aikana.
Alā havīta pakkausmaterialialeja, ennen kuin olet tarkastanut tuotteen ja kāytänyt sitä tyydtyvästi.
Jos jokin osa on vioittunut tai puuttuu, soita Greenworks Tools asiakaspalveluun ja pyyda apua.

A VVAROITUS

Jos jokin osa on vioittunut tai puuttuu, alä kaytatauotetta ennen kuin osa on vaihdettu. Jos tuotetkaaytetaan osan puuttuessa tai ollessa viallisia, kayttaja voi loukkaantuavakavasti.

A VVAROITUS

Alä yrità muunnella l a i t e t a tai luoda lisälaitteita, jota sille ei suositella. Tällainen muuntelu on värinkäytöä ja saattaa johtaa vaaratilanteeseen, joka saattaa aiheuttaa mahdollisenvakavan vamman.

A VVAROITUS

Alä kytke laitetta virtalähteeseen, ennen kuin se on koottu. Muutoin se voi käynnistyä tahattomasti, mikä saattaa aiheuttaa yakavan vamman.

LAHETYSLUETTELO

• Pääläite
• Pesuainesaillio
• Kaytajän kaskirja
• Kaantyva suutin
• 5-in-1-suutin
• Liipaisin ja varsi
• Korkeapaineletku
  Vedenottolitanta
• Ruuvi (4)

Suomi (Alkuperäisten ohjeiden käännös)

ASSEMBLING THE SPRAY WAND (Katso kuva 2.)

PISTOOLITELINEEN KOKOAMINEN (Katso kuva 3.)

Työnnä pistoolitelinettä kuvan mukaisesti, kunnes se lukittuu loviin.

VEDENOTTOLIITÄNNÄN KOKOAMINEN (Katso kuva 4.)

Kohdista liitantä vedenoton kanssa.
Varmista, etta liitanta on tiukalla, kiertamalla sita myotapaivaaan.

ALUSTAN KOKOAMINEN (Katso kuva 5.)

Kohdista alusta ja ruuvit reikien kanssa.
Laita ruuvi paikoilleen ja kirista kiertamalla myotapäivän ruviavaimella.

KÄYTTO

Käytökohtet

Painepesuria voidaan kayttaa alla lueteltuihin tarkoituk-siin:

Lian ja homeen irrottaminen terassila, sementtisiltasisäpihoilta ja seiniltä.
Autojen, veneiden, moottoripyörien, ukkokalusteiden ja grillien puhdistus.

KORKEAPAINELETKUNASENTAMINENLI-IPAISINKAHVAAN (Katso kuva 6.)

Sovittaminen

Työnnä korkeapaineletkun liitäntä (16) liipaisinkahvan kiinnikkeeseen (17) siten, etta se lukittuu.

Irrottaminen

Paina jousipainiketta (18) ja vedä korkeapaineletku ulos kiinnikkeestä.

VEDEN KYTKEMINEN PAINEPESURIIN (Katso kuva 7.)

Vesi on otettava vesijohdoista. ALKOSKAAN kayta kuumaa vettai lammesta, jarvesta tms. saatua vett. Kayton helptamiseksi suositellaan automaattisesti kelautuvaletkua (ei kuulu toimitukseen).

HUOM: Kun kaytät itsekelaantuvaa letkua, varmista etta se ei jäa kayton aikana puristuksiin, sillä tämä voisi vioittaa pumppuia.

VAROITUS

Kun kytket laitteen vesijohtoon (ei juomavesihanaan), noudata paikallisia vesilaitokens saadoksi. On varmistettava, etta veteen ei paase virtaamaan saasteita, jolloin laitetta ei saa kytkea suoraan yleiseen juomavesilähteeseen.

Jos laite on kytketty juomavesijohtoon, sihen tai vesijohtoon tulee asentaa paluuvirtauksen stavä laite.

Paikallisen vesilaitoksen tulee talloin hyväksya asennus, ja sen tulee olla ammattipukimiehen suorittama. Paluuvirtauksen estavan laitteen tulee sopia nesteluokitukseen ja olla saadosten mukainen, jotta valtytaan takaisinimulta standardin EN 60335-2-79:2009 mukaisesti.

VAROITUS

Sammuta aina verkkovirtakytkin jattäessäi laitteen valvomatta.

VAROITUS

Lian lyhyet jatkojohdot voivat olla vaarallisia. Jos kaytät jatkojohtoa, sen taytysoveltua ulkokayttoon ja se on pidettäva kuivana ja irti maasta. Suosittellaan, etta tämoteutetaan, kelalla, joka pitäa pistorasian vahintaan 60mm maanpinnan ylapuolella

Ennen puutarhaletkun kytkemist?painepesuriin:

■ Anna veden juosta letkun lapi 120 sekunnin ajan, jotta se puhdistuu.
Tarkista veden ottosuodatin.
Jos suodatin on vioittunut, alä käytä laitetta ennen kuin se vaihdetaan.

HUOM: Painepesurin oton ja puutarhahanan valillä on oltava vahintään 3 metriä vapaata letkua.

■ Sulje hana tāysin ja kiinnitä puutarhaletkun pää kierteytetyyn liittimeen.

PISTOOLIN KÄYTTÄMINEN (Katso kuva 8.)

Jotta laite pyszisi paremmin hallinnassa ja olisi turvallinen, pidä molemmat kädetpistoolil la samanaikaisesti.

Paina liipaisinta (19) kayttaksesi painepesuria.
Vapauta liipaisin, kun haluat pysayttä veden virtauksen suuttimen lapi.

Lukituksen lukitseminen:

Paina lukituspainike (20) ON-asentoon.

Suomi (Alkuperäisten ohjeiden käännös)

Lukituksen vapauttaminen:

Paina lukituspainike OFF-asentoon.

SUUTINTEN KÄYTTÄMINEN (Katso kuva 9.)

VAROITUS

ALÄ KOSKAAN vaihda suutinta ilman, etta lukitset pistoolin lukituksen, ALAKKOSKAAN osoita suihkuputkea kasvojasi tai muita ihmisia kohden.

Huomaa: 5-in-1-suuttimessa on viisi erilaista suihkityyppia, mukaan lukien 15^ korkeapainesuutin, 25^ korkeapainesuutin, 40^ korkeapainesuutin, 0^ suora suutin ja puhaltimen muotoinen alhaisen paineen suutin. Kaantyva suutin poistaa pinttyneen lian vaikeilta pinnilta.

Suuttimen kiinnittäminen suihkuputkeen:

Sammuta painepesuri ja sulje vesi. Paina liipaisinta siten, etta vedenpaine päsee vapautumaan.
Lukitse pistoolin lukitus painamalla sitä, kunnes se napsahtaa uraansa.
Paina painiketta ja aseta suutin tiukasti suihkuputkeen siten, etta se napsahtaa uraansa. Suuttimen nastan kohdistaminen nelikulmaisen reli'an kanssa.
Säädä suihkun muotoa kiertämälä suutinta.

PESUAINEEN LISAAMINEN PAINEPESURIIN (Katso kuva 10-11.)

Käytä ainoastaan painepesurille tarkoitettuja pesuaineita. Kotitalouden pesuaineet, hapot, emakset, valkaisuaineet, liuottimet, tulenarat materiaalit ja teollisusliuokset voivat viöttaa pumppua. Monet pesuineet on laimennettava ennen käyttoa.

Valmistele pesuaine sen astian ohjeiden mukaisesti.

HUOM: Käytä tarvittaessa suppiloa, jotta pesuaine ei vahingossa laiky sailiön ukkopuolelle. Jos pesuainetta laikkyy tayton aikana, pese ja kuivaa yksikkö ennen käyttoa.

Saippuan kayttäminen:

Kaada pesuainesäliön pesuainetta.
■ Asenna liipaisinpistoolin pesuainesällö.
Käynnistä painepesuri ja suihkuta pesuainetta kuivallepinnalle pitkin, tasaisin, limittäisin vedoin. Alä paastā pesuainetta kuivumaan pinnalle, jotta sihen ei synny raitoja.

PAINEPESURIN KAYNNISTAMINEN JA SAMMUTTAMINEN (Katso kuva 12.)

VAROITUS

Alä käytä pumppu, jos vesi ei ole kytketty ja paällä.

Kännä puutarhalekun vesi paallee ja purista liipaisinta, jotta ilmanpaine paasee purkautumaan. Kun pistoolista ruiskuaa tasainen vesisuihku, vapauta liipaisin.
■ Kun olet varmistanut, etta kytkin on OFF-asennossa, kytke painepesuri virtalähteeseen.
Käynnistä moottori kytkemällä kytkin ON(1)-asentoon.
Käannä puutarhaletkun vesi paälle ja purista korkeapaineliipaisinta.

HUOLTO

VAROITUS

Huollossa tulee kayttä ainoastaan identtisi varaosia. Muunlaisten osien kaytö voi aiheuttaa vaaran tai viottaa laitetta.

VAROITUS

Ennen kuin tarkastat, puhdistat tai huollat koneen, sammuta moottori, anna kaikkien liikkuvien osien pysahtya ja irrota virtapistoke virtalähteesti. Näden ohjeiden laiminlyonti saattaa aiheuttaa vakavan loukkaantumisen ja vahingoittaa omaisuutta.

YLEISHUOLTO

Alä puhdista muoviosia liuottimilla. Erilaiset kaupalliset liuottimet voivat viottaa useimpia muovityyppejä. Poistata lika, poly, oljy, rasva tms. puhtaillra rievilla.

VAROITUS

Alä koskaan päästä jarrunesteita, bensiinä, oljä, oljtuotteita, lapäiseviä oljyja tms. kosketuksiin muoviosien kanssa. Kemikaalit voivat vioittaa, heikentä ja tuhota muovia, mika saattaa aiheuttaa vakavan loukkaantumisen. Ainoastaan osaluettelossa luetellut osat on tarkoitetti asiakkaan korjaamiki si tai vaihtamiki. Valtuutetun huollon on vaihdettava kaikki muut osat.

Suomi (Alkuperäisten ohjeiden käännös)

VIRTAJOHDON VAICTAMINEN

Jos virtajohto on vaihdettava, pateván huoltokeskuksen on vaihdettava se, jotta valtetaän turvallisuusvaarat.

SUUTINTEN HUOLTO (Katso kuva 13.)

Liallinen pumppauspaine (sykkiv?tunne liipaisinta painettaessa) saattaa johtua tukkiutuneesta tai likaisesta suuttimesta.

Irrota painepesuri sahkoverkosta.
Sammuta painepesuri ja sulje vesi. Paina liipaisinta siten, etta vedenpaine päsee vapautumaan.
Irrota suutin suihkuvarresta.

HUOM: Alä koskaan osoita suihkuvartta kasvojasi kohden.

Vapauta suutinta tukkiva tai rajoittava veras kappale oikaistulla paperilittimellä tai suuttimen puhdistustyokalulla.
Puhdista/huuhtele lika suuttimesta puutarhaletkulla.
Kytke suutin takaisin suihkuvarteen.
Käannā vesi paàlle.

PAINEPESURIN VARASTOINTI

Varastoi painepesuri kuivassa, katetussa, jaatymiseltasuojassa olevassa paikassa, jossa sae ei paase vahingoittamaan sita. Tyhennava svi aina pistoolista, letkusta ja pumpusta.

HUOM: Suositellaan, etta kaytāpumpun suojaa, jotta kylmyss ei päase vahingoittamaan sitā talvivarastossa.

HÄVITTÄMINEN

Täm merkinta osoittaa, etta tata tuotetta ei saa havittaa EY:n alueella talousjatteiden kanssa. Jotta ymparisto ja ihmisten terveys ei karsisi kontrolloimattomasta jatteiden havittamisestä, kierrata laite vastuullisesti, jolloin materiala! voidaan kayttaa uudelleen. Palauta laite palautus- tai keraysjarjestelmaa kayttäen tai ota yhteys sihen jalleenmyyjan, jolta tuote hankittiin. Han voi toimitta tamän tuotteen ymparistoystavalliseen kierratykseen.

PAMATNES MONTAZA (skatit 5. attelu)

ÄRGE vahetage Düusi ilma pustoli lukusti rakendamiseta ja MITTE MINGIL JUHUL arge suunake joatoru enda voi teiste poole.

Lülitage enne seadme kontrollimist, puhastamist voi hooldamist mootor valja, oodake kokiide likuvate osade seiskumist ja votke pistik pistikupesast valja. Nende juhiste eiramine voib pohjustada raskeid kehavigastusi voi varakahju.

ULDHOOLDUS

Kaikilla uusilla Greenworks Toolsin laitteilla on 2 vuoden osa- ja valmistustakuu, joka alkaa alkuperäisenä hankintapäivänä. 30 päävän takuu myönnetaan ammattikäytönn hankituille laitteile, koska Greenworks Toolsin laitteet on suunnilteu ensisijaisesti TI-kuluttajille. Tätä takuuta ei voi siirtä.

RAJOITUKSET

Tämä takuu kattaa ainoastaan vialiset osat/komponentit, eikä se kata seuraavista seikoista aiheutuvia korjauksia:

1. Normaali kuluminen.
2. Rutiinomainen viritys tai saatö.
3. Virheellisen käsittelin/väärinkäytön/virhekäytön tai laiminlyönnin aiheuttamat vahingot.
4. Huollon puutteesta johtuva ylikuumeneminen.
5. Huollon pupteesta johtuvasta liittimien/kiinnikkeiden loystymisestä/ irtoamisesta aiheutuvat vauriot.
6. Vedella puhdistamisesta aiheutuvat vauroit.
7. Valtuuttamattomissa Greenworks Tools -huolloissa huolletut tai korjatut laitteet.
8. Virheellisesti kootut tai saadetyt laitteet.
9. Laitteen virheellisestä käytösta johtuvat vahingot.
10. Virheellisetä talvivalmistelusta johtuvat vauriot (puskurjousen vasteet).
11. Takuu ei tavallisesti kata tuotteita, joita pidetään kulutustarvikkeina, kuten mm. seuraavia:

akut
sahkobjohdot
- terät ja teräkokoonpanot
- hihnat
suodattimet
- istukat ja työkalupidikkeet

1. Tietyissä tuotteissa saattaa olla jonkun muun valmistajan componentejea, kuten moottoreita tai voimansiortolaitteita; tällaiset osat ovat asianmukaisen valmistajan takukaytännön alaisia, paitsi silloin kun Greenworks Tools Europe GmbH suostuu hyväksymän vaatimukset mainitun valmistajan takukkauden ulkopouolella.

2. Les outils d'occasion ne sont pas couverts par cette politique de garantie.

3. Sellaisten varaosien asentaminen, vaihtaminen tai lisäminen, joita Greenworks Tools Europe GmbH ei ole toimittanut tai hyväksnyt.

Takuu

Vaadittaessa takuuhuoltoa mille tahansa tuotteelle tamän kaytannon puiteissa on esitetäva alkuperäinen ostotosite. Luottokrtitiote ei riita ostotositteksi. Jos takuun alainen taipahtuma ilmenee, kuluttajan tulee valittomasti palauttaa tuote alkuperäisen hankintapaikkaan ostotositteen kansa. Laite lahetätän keskushuoltoommen, jossa se tarkistetaan. Jos laitteessa havaitaan vika, se korjataan ja lahetätän takaisin kuluttajan osoitteeseen veloituksetta. Laitteet, joiden jällenmyntihinta on alle 100 euroa (ml. ALV), tavallisesti viahdetaan uuteen.

Jos keskushuollossa havaitaan,että laitteessa ei ole vikaa,asiasta ilmoitetaan kuluttajalle,ja hänen on katettava korjauskulut.

Tämä takukäytäntö saattaa muuttua ajoittain kattamaan uusien tuotteiden vaatimukset. Tuorein takukäytäntö on staatavilla oositteessa www.greenworkstools.eu.

SV

Valmistaja: Changzhou Globe Co., Ltd.

Sen henkilön nimi ja osoite, jolla on lupa koota tekinen tiedosto:

Nimi: Peter Söderström

Osoite: Hjortronvagen 3, 555 93 Jönköping, Sweden

Ilmoitamme taten, etta tuote

Luokka Korkeap ainepesuri

Malli G70

Sarjanumero . Viittaa tuotteen nimikilpeen

Valmistusvuosi Viittaa tuotteen nimikilpeen

noudatta konedirektiivin asianmukaisia edellytyksiä
noudatta seuraavien EC-direktiivien edellytyksi:

2014/30/EU (EMC-direktiivi) ja

2000/14/EC (Meludirektiivi) muutoksineen (2005/88/EC)

Ilmoitamme edelleen, etta

■ olemme käytäneet seuraavia eurooppalaisia yhdenmukaisia standardeja (osittain/ lauseittain):

EN 60335-2-79

EN 60335-1

EN 62233

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

EN ISO 3744

Mitattu aenenteho LWA: 94 dB(A)

Taattu aenenteho LWA: 97 dB(A)

Säännösten noudattaminen tarkastetu direktiivin 2000/14/EC&2005/88/EC liitteen V mukaisesti

Paikka, pääiväys: Changzhou, 22/07/2016 Allekirjoitus: Ted Qu Haichao(BEng, CEng, MIE)

laatupaällikko

EC-DEKLARATION ANGAENDE ÖVERENSSTÄMMIGHET

Tillverkare: Changzhou Globe Co., Ltd.

Vastavushindamine vastavalt direktiivi 2000/14/EU&2005/88/EU

Iisale V.

Aadress,kuupaev:Changzhou,22/07/2016 Allkiri:TedQuHaichao(BEng,CEng,MIET)

Kvaliteedidirektor

Ted qu
