MANUAL DE UTILIZADOR ART Easytrim Accu NIMH BOSCH

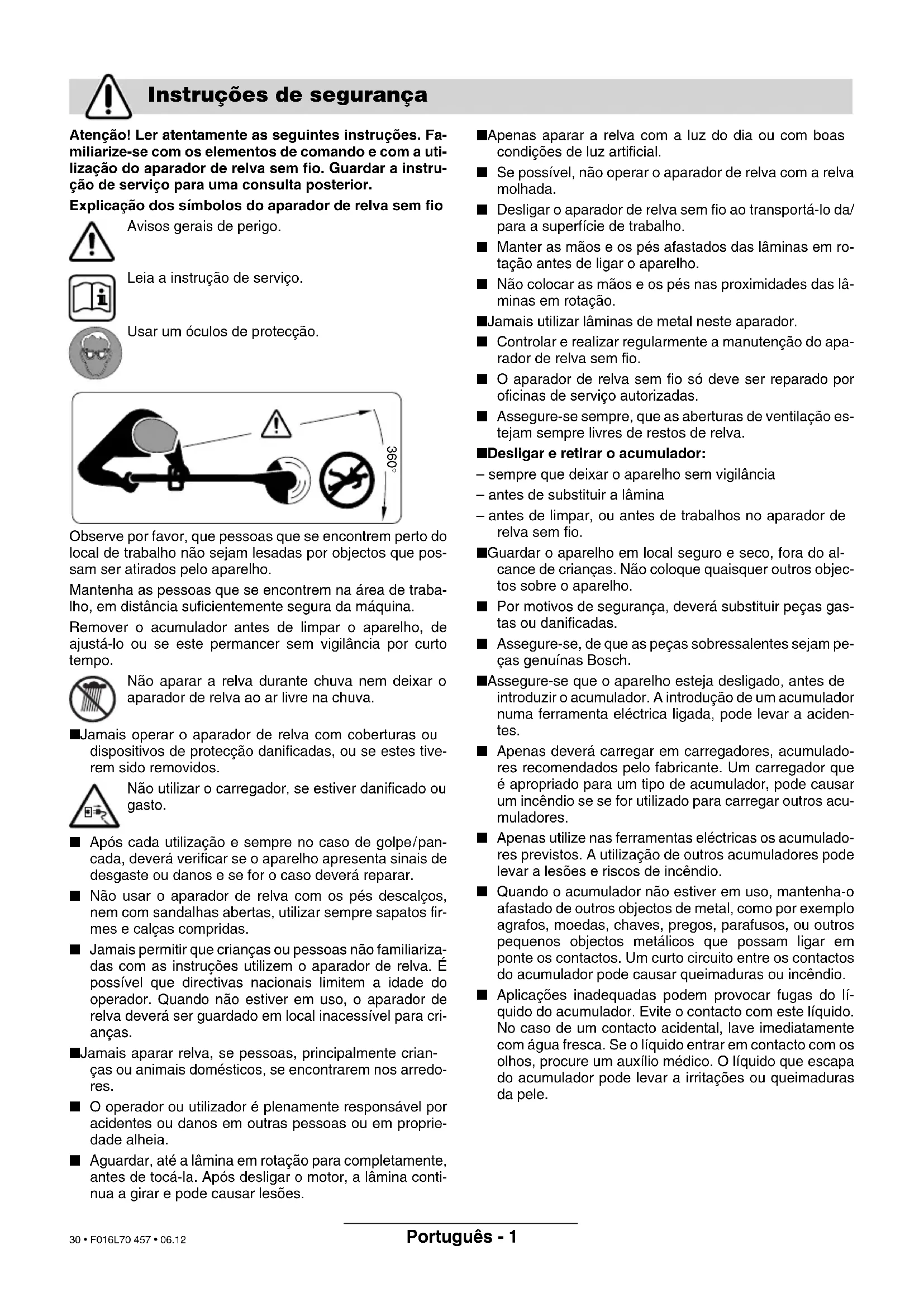

Reservado el derecho de modificaciones Eliminación Servicio de asistencia técnica Declaración de conformidad F016L70 457.book Seite 6 Montag, 18. Dezember 2006 9:45 09 29 • F016L70 457 • 06.12Português - 1 Atenção! Ler atentamente as seguintes instruções. Fa- miliarize-se com os elementos de comando e com a uti- lização do aparador de relva sem fio. Guardar a instru- ção de serviço para uma consulta posterior. Explicação dos símbolos do aparador de relva sem fio Avisos gerais de perigo. Leia a instrução de serviço. Usar um óculos de protecção. Observe por favor, que pessoas que se encontrem perto do local de trabalho não sejam lesadas por objectos que pos- sam ser atirados pelo aparelho. Mantenha as pessoas que se encontrem na área de traba- lho, em distância suficientemente segura da máquina. Remover o acumulador antes de limpar o aparelho, de ajustá-lo ou se este permancer sem vigilância por curto tempo. Não aparar a relva durante chuva nem deixar o aparador de relva ao ar livre na chuva. ■ Jamais operar o aparador de relva com coberturas ou dispositivos de protecção danificadas, ou se estes tive- rem sido removidos. Não utilizar o carregador, se estiver danificado ou gasto. ■ Após cada utilização e sempre no caso de golpe/pan- cada, deverá verificar se o aparelho apresenta sinais de desgaste ou danos e se for o caso deverá reparar. ■ Não usar o aparador de relva com os pés descalços, nem com sandalhas abertas, utilizar sempre sapatos fir- mes e calças compridas. ■ Jamais permitir que crianças ou pessoas não familiariza- das com as instruções utilizem o aparador de relva. É possível que directivas nacionais limitem a idade do operador. Quando não estiver em uso, o aparador de relva deverá ser guardado em local inacessível para cri- anças. ■ Jamais aparar relva, se pessoas, principalmente crian- ças ou animais domésticos, se encontrarem nos arredo- res. ■ O operador ou utilizador é plenamente responsável por acidentes ou danos em outras pessoas ou em proprie- dade alheia. ■ Aguardar, até a lâmina em rotação para completamente, antes de tocá-la. Após desligar o motor, a lâmina conti- nua a girar e pode causar lesões. ■ Apenas aparar a relva com a luz do dia ou com boas condições de luz artificial. ■ Se possível, não operar o aparador de relva com a relva molhada. ■ Desligar o aparador de relva sem fio ao transportá-lo da/ para a superfície de trabalho. ■ Manter as mãos e os pés afastados das lâminas em ro- tação antes de ligar o aparelho. ■ Não colocar as mãos e os pés nas proximidades das lâ- minas em rotação. ■ Jamais utilizar lâminas de metal neste aparador. ■ Controlar e realizar regularmente a manutenção do apa- rador de relva sem fio. ■ O aparador de relva sem fio só deve ser reparado por oficinas de serviço autorizadas. ■ Assegure-se sempre, que as aberturas de ventilação es- tejam sempre livres de restos de relva. ■ Desligar e retirar o acumulador: – sempre que deixar o aparelho sem vigilância – antes de substituir a lâmina – antes de limpar, ou antes de trabalhos no aparador de relva sem fio. ■ Guardar o aparelho em local seguro e seco, fora do al- cance de crianças. Não coloque quaisquer outros objec- tos sobre o aparelho. ■ Por motivos de segurança, deverá substituir peças gas- tas ou danificadas. ■ Assegure-se, de que as peças sobressalentes sejam pe- ças genuínas Bosch. ■ Assegure-se que o aparelho esteja desligado, antes de introduzir o acumulador. A introdução de um acumulador numa ferramenta eléctrica ligada, pode levar a aciden- tes. ■ Apenas deverá carregar em carregadores, acumulado- res recomendados pelo fabricante. Um carregador que é apropriado para um tipo de acumulador, pode causar um incêndio se se for utilizado para carregar outros acu- muladores. ■ Apenas utilize nas ferramentas eléctricas os acumulado- res previstos. A utilização de outros acumuladores pode levar a lesões e riscos de incêndio. ■ Quando o acumulador não estiver em uso, mantenha-o afastado de outros objectos de metal, como por exemplo agrafos, moedas, chaves, pregos, parafusos, ou outros pequenos objectos metálicos que possam ligar em ponte os contactos. Um curto circuito entre os contactos do acumulador pode causar queimaduras ou incêndio. ■ Aplicações inadequadas podem provocar fugas do lí- quido do acumulador. Evite o contacto com este líquido. No caso de um contacto acidental, lave imediatamente com água fresca. Se o líquido entrar em contacto com os olhos, procure um auxílio médico. O líquido que escapa do acumulador pode levar a irritações ou queimaduras da pele. Instruções de segurança 360° F016L70 457.book Seite 1 Montag, 18. Dezember 2006 9:45 09 30 • F016L70 457 • 06.12Português - 2 O aparelho é destinado para cortar relva e ervas da- ninhas sob arbustos, assim como em ribanceiras e cantos, que não podem ser alcançados com o corta- relvas. A utilização conforme às disposições refere-se a uma temperatura ambiente entre 0 °C e 40 °C. Este manual contém instruções sobre a montagem correcta e a utilização segura do seu aparelho. É im- portante que estas instruções sejam lidas com aten- ção. Retirar o aparador de relva sem fio cuidadosamente da embalagem e verificar se as seguintes peças es- tão completas: – Aparador – Capa de protecção – Prato de corte – Lâmina de corte – Carregador – Instrução de serviço Se quaisquer peças estiverem faltando ou danificadas, di- rija-se ao seu revendedor autorizado. 1 Interruptor de ligar/desligar 2 Punho 3 Punho de guia 4 Parte superior do cabo 5 Parte inferior do cabo 6 Cabeçote do aparador 7 Aberturas de ventilação 8 Capa de protecção 9 Acumulador 10 Carregador 11 Compartimento de carga do acumulador 12 Indicação LED 13 Ficha de rede** 14 Número de série **específico para cada país Os acessórios ilustrados e descritos nas instruções de serviço nem sempre são abrangidos pelo conjunto de fornecimento! Dados técnicos do aparelho Aparador de relva sem fio ART 23 EASYTRIM ACCU/

N° de encomenda 3 600 H78 H.. 3 600 H78 J.. Número de rotação em vazio [min

] 9 500 9 000 Diâmetro de corte [cm] 23 26 Peso (sem acessório especial) [kg] 1,9 2,0 Número de série Veja número de série 14 (Logotipo) na máquina. Acumulador NiMH NiMH N° de encomenda 2 607 335 699 2 607 335 699 Tensão nominal [V] 14,4 14,4 Capacidade [Ah] 1,5 1,5 Tempo de carga (com o acumu- lador descarregado) [h] 3 – 5* 3 – 5* Carregador AL 1404 AL 1404 N° de encomenda 2 607 225 .. 2 607 225 .. Corrente de carga [A] 0,4 0,4 Faixa de temperatura de carga admissível [°C] 0 – 45 0 – 45 *Tempo de carga, tendo como base a própria tensão de entrada de 230 V do carregador. Utilização de acordo com as disposições Introdução Componentes fornecidos Elementos do aparelho F016L70 457.book Seite 2 Montag, 18. Dezember 2006 9:45 09 31 • F016L70 457 • 06.12Português - 3 Processo de carregamento O processo de carga começa, logo que a ficha de rede for colocada na tomada e o acumulador 9 no compartimento de carga 11. O LED 12 verde não é uma indicação do estado de carga! O LED verde iluminado, indica que há fluxo de corrente de carga. Após terminado o processo de carga (aprox. 3 h– 5 h), deverá puxar a ficha de rede do carregador da tomada e retirar o acumulador. O acumulador não deveria ser carregado por mais de 5,5 h. Uma elevação da temperatura do acumulador indica que está completamente carregado. Indicações de aplicação É possível que o carregador se aqueça após contí- nuos e repetidos ciclos de carga em sequência di- recta. Isto no entanto é inofensivo e não significa ne- nhum defeito técnico do aparelho. Um acumulador novo ou um que não foi utilizado por muito tempo, apenas alcança a sua plena potência após aprox. 5 ciclos de carga e descarga. Um período de funcionamento sensivelmente redu- zido após o processo de carregamento, indica que os acumuladores estão gastos e que devem ser substituidos. Só recolocar o acumulador, quando o apa- rador de relva estiver completamente montado. Assegure-se de que o aparador de relva esteja montado nesta sequência: Montar o cabo do aparador Encaixar a parte superior do cabo 4 e a parte inferior do cabo 5, até soar um “clic”. Nota: uma vez encaixadas a parte superior e a parte inferior do cabo, estas não poderão mais ser sepa- radas. Assegure-se de que o cabo não esteja entalado nem torcido. Montagem da capa de protecção Colocar a cobertura de protecção 8 sobre a 6. ➊ Encaixar a cobertura de protecção na cabeça do aparador e deslocá-la para trás. ➋ Pressionar a cobertura de protecção para baixo, até engatar (clic). Montar o prato/lâmina de corte Premir o prato de corte 15 sobre o eixo de acciona- mento (clic). Colocar a lâmina 16 sobre a cavilha 17, premir e pu- xar para fora, até engatar. Remover pedras, pedaços de madeira e outros objectos soltos da superfície a ser cortada. A lâmina de corte ainda continua a funcionar du- rante alguns segundos após desligar o aparador de relva sem fio. Aguardar até o motor/a lâmina de corte estar parada, antes de ligar novamente. Não desligar e religar repetidamente em curto espaço de tempo. Ligar e desligar Premir o interruptor 1 e manter premido. Para desli- gar, deverá soltar o interruptor 1. Aparar relva Deslocar o aparador de relva sem fio para a es- querda e para a direita e mantê-lo em distância su- ficiente do corpo. O aparador de relva sem fio pode cortar eficiente- mente relva com até uma altura de 15 cm. Relva alta deve ser cortada em etapas. Cortar em volta de árvores e arbustos Cuidado ao cortar ao redor de árvores e arbustos, para que não entrem em contacto com o fio. Plantas podem morrer, se a sua casca for danifi- cada. Para sua segurança Atenção! Desligar o aparelho e remover o acu- mulador, antes de realizar trabalhos de ajuste ou de limpeza. A lâmina de corte ainda continua a funcionar durante alguns segundos após desligar o apa- rador de relva. Cuidado – não tocar nas lâminas de corte em rotação. Montagem

F016L70 457.book Seite 3 Montag, 18. Dezember 2006 9:45 09 32 • F016L70 457 • 06.12Português - 4 Vida útil do acumulador A vida útil do acumulador depende das condições de trabalho: Leves condições: até 500 metros Médias condições: até 300 metros Severas condições: até 50 metros Retirar o acumulador antes de todos os trabalhos no aparelho. Indicação: As seguintes tarefas de manutenção de- vem ser realizadas regularmente, para que seja as- segurada uma longa vida útil do aparelho e um fun- cionamento fiável. Verificar regularmente se o aparelho apresenta de- feitos evidentes, como fixações soltas e peças gas- tas e danificadas. Verifique se as tampas e os dispositivos de protec- ção estão em perfeito estado e correctamente mon- tados. Proceda à manutenção ou reparações ne- cessárias antes de utilizar o corta relva. Caso o aparador de relva venha a apresentar falhas, apesar de cuidadosos processos de fabricação e de controlo de qualidade, deve ser reparado em um serviço técnico autorizado para ferramentas eléctri- cas Bosch. No caso de questões e encomendas de acessórios, indique por favor sem falta o número de encomenda de 10 algarismos do aparelho! Retirar o acumulador antes de todos os trabalhos no aparelho. Para retirar a lâmina 16 gasta, deverá premir a lâ- mina para dentro, até pular para fora da cavilha 17. Livrar a cavilha 17 de todos restos de plásticos/de sujidade com uma lâmina afiada. Para montar uma nova lâmina 16, deverá colocar a lâmina 16 sobre a cavilha 17, premir para baixo e puxar para fora até engatar. Indicação: Só utilizar lâminas de trabalho Bosch. Este desenvolvimento especial possui característi- cas de corte e de recarga aprimoradas. Outras lâmi- nas de corte levam a reduzidas potências de traba- lho. Desligar o aparelho e retirar o acumulador. Assegurar-se de que o acumulador seja removido antes de guardar o aparelho. Limpar bem o exterior do aparador de relva com uma escova macia e um pano. Não utilizar água e nenhuns solventes ou meios de polimento. Remo- ver quaisquer aderências de relva e outras partícu- las, principalmente das aberturas de ventilação 7. Apoiar o aparelho sobre a lateral e limpar a capa de protecção 8 por dentro. Remover aderências com- pactas de relva com um pedaço de madeira ou de plástico. O acumulador deveria ser guardado a uma tempe- ratura entre 0 e 45 °C. Manutenção Manutenção da lâmina Após aparar/arrecadação

F016L70 457.book Seite 4 Montag, 18. Dezember 2006 9:45 09 33 • F016L70 457 • 06.12Português - 5 A seguinte tabela indica sintomas de erros, assim como encontrar as respectivas medidas de soluções, caso a sua máquina não funcione de forma correcta. Se, no entanto, não puder localizar e eliminar o problema, dirija-se à sua oficina de serviço. Atenção: Antes de procurar a avaria, deverá desligar o aparelho e retirar o acumulador. Localização de erros Sintoma Causa provável Solução A cobertura de protecção não pode ser puxada so- bre o prato de corte Montagem incorrecta Remover o prato de corte e montar no- vamente a cobertura de protecção, veja também “Montagem” O aparador de relva não funciona Descarregar acumulador Carregar o acumulador, veja também as instruções de serviço para carregar O aparador de relva fun- ciona com interrupções A cablagem interna da máquina está com defeito Interruptor de ligar/desligar com de- feito Entrar em contacto com um serviço técnico Entrar em contacto com um serviço técnico Fortes vibrações/ruídos Máquina defeituosa Lâmina quebrada Entrar em contacto com um serviço técnico Substituir a lâmina Duração de corte muito baixa por carga do acu- mulador O acumulador não foi utilizado por muito tempo ou só foi utilizado durante curto tempo Relva demasiadamente alta Acumulador gasto Carregar completamente o acumula- dor, veja também as instruções para carregar Cortar em passos Substituir o acumulador A lâmina não se movi- menta Descarregar acumulador Máquina defeituosa Carregar o acumulador, veja também as instruções de serviço para carregar Entrar em contacto com um serviço técnico O aparelho não corta Lâmina quebrada Acumulador não está completamente carregado A relva se enrolou em volta do prato de corta Substituir a lâmina carregar o acumulador, veja também as instruções de serviço para carregar Remover a relva O processo de carga não é possível Os contactos do acumulador estão su- jos O acumulador está com defeito, pois há uma interrupção de corrente dentro do acumulador (células individuais) Limpar os contactos (p. ex. colocando e retirando várias vezes o acumulador, se necessário substituir o acumulador Substituir o acumulador A indicação LED 12 não ilumina-se logo que a fi- cha de rede for introdu- zida na tomada e ao intro- duzir o acumulador no compartimento de carga 11 A ficha do carregador não está (cor- rectamente) encaixada A tomada, o cabo ou o carregador es- tão com defeito Introduzir a ficha (completamente) na tomada Controlar a tensão de rede, e se ne- cessário, permitir que o carregador seja controlado por uma oficina de ser- viço pós venda autorizada para ferra- mentas eléctricas Bosch F016L70 457.book Seite 5 Montag, 18. Dezember 2006 9:45 09 34 • F016L70 457 • 06.12Português - 6 Ferramentas eléctricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias primas. Só países da União Europeia: Não deitar ferramentas eléctricas no lixo doméstico! De acordo com a directiva européia 2002/96/CE para aparelhos eléctri- cos e electrónicos velhos, e com as respectivas realizações nas leis naci- onais, as ferramentas eléctricas que não servem mais para a utilização, devem ser enviadas separa- damente a uma reciclagem ecológica. Desenhos e informações a respeito das peças sobressalentes encontram-se em: www.bosch-pt.com Portugal Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E-3E 1800 Lisboa ✆ ....................................................... +351 21 / 8 50 00 00 Fax ....................................................... +351 21 / 8 51 10 96 Brasil Robert Bosch Ltda. Caixa postal 1195 13065-900 Campinas ✆ ................................................................ 0800 / 70 45446 E-Mail: sac@bosch-sac.com.br Valores de medida de acordo com 2000/14/CE (al- tura 1,60 m, distância 1,0 m) e EN 28 662. O nível de ruído avaliado A do aparelho é tipica- mente: Nível de pressão acústica 72 dB (A). Nível de potência acústica 88 dB (A). A vibração do braço e da mão é tipicamente inferior a 2,5 m/s

Declaramos sob nossa exclusiva responsabilidade que este producto cumpre as seguintes normas ou documentos normativos: EN 786, EN 60 335 con- forme as disposições das directivas 89/336/CEE, 98/37/CE, 2000/14/CE. 2000/14/CE: O nível garantido de potência acús- tica L

é inferior a 94 dB (A). Processo de avalia- ção da conformidade conforme anexo VI. Posto de teste mencionado: SRL, Sudbury England Número de identificação de entidade de inspecção mencionada: 1088 Leinfelden, 01.06.2006. Dr. Egbert Schneider Dr. Eckerhard Strötgen Senior Vice President Head of Product Engineering Certification Robert Bosch GmbH, Power Tools Division
