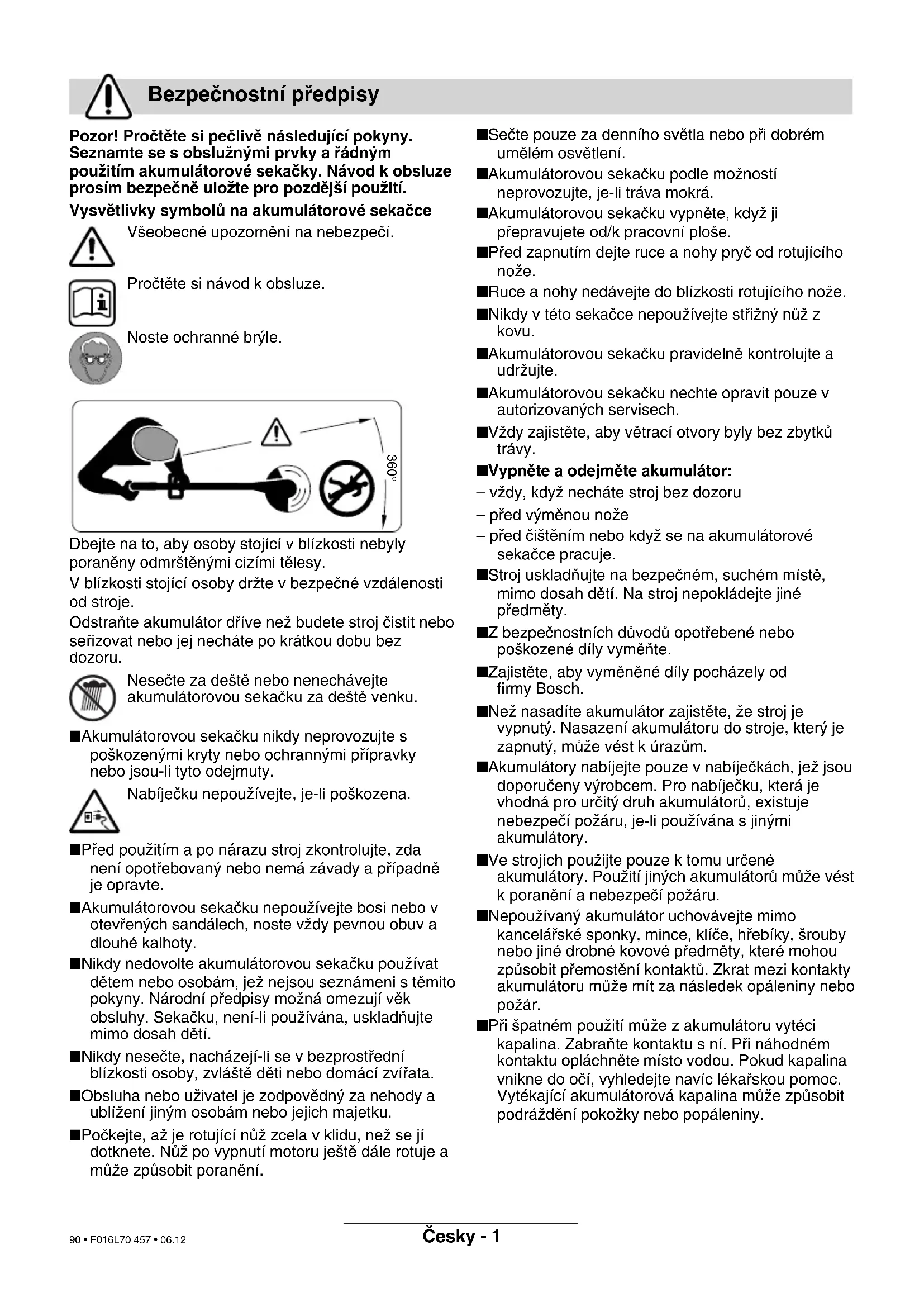

Zastrzega siæ prawo dokonywania zmian Obs∆uga klienta Obuga klienta Serwis Deklaracja zgodno∂ci F016L70 457.book Seite 6 Montag, 18. Dezember 2006 9:45 09 89 • F016L70 457 • 06.12âesky - 1 Pozor! Proãtûte si peãlivû následující pokyny. Seznamte se s obsluÏn˘mi prvky a fiádn˘m pouÏitím akumulátorové sekaãky. Návod k obsluze prosím bezpeãnû uloÏte pro pozdûj‰í pouÏití. Vysvûtlivky symbolÛ na akumulátorové sekaãce V‰eobecné upozornûní na nebezpeãí. Proãtûte si návod k obsluze. Noste ochranné br˘le. Dbejte na to, aby osoby stojící v blízkosti nebyly poranûny odmr‰tûn˘mi cizími tûlesy. V blízkosti stojící osoby drÏte v bezpeãné vzdálenosti od stroje. OdstraÀte akumulátor dfiíve neÏ budete stroj ãistit nebo sefiizovat nebo jej necháte po krátkou dobu bez dozoru. Neseãte za de‰tû nebo nenechávejte akumulátorovou sekaãku za de‰tû venku. ■ Akumulátorovou sekaãku nikdy neprovozujte s po‰kozen˘mi kryty nebo ochrann˘mi pfiípravky nebo jsou-li tyto odejmuty. Nabíjeãku nepouÏívejte, je-li po‰kozena. ■ Pfied pouÏitím a po nárazu stroj zkontrolujte, zda není opotfiebovan˘ nebo nemá závady a pfiípadnû je opravte. ■ Akumulátorovou sekaãku nepouÏívejte bosi nebo v otevfien˘ch sandálech, noste vÏdy pevnou obuv a dlouhé kalhoty. ■ Nikdy nedovolte akumulátorovou sekaãku pouÏívat dûtem nebo osobám, jeÏ nejsou seznámeni s tûmito pokyny. Národní pfiedpisy moÏná omezují vûk obsluhy. Sekaãku, není-li pouÏívána, uskladÀujte mimo dosah dûtí. ■ Nikdy neseãte, nacházejí-li se v bezprostfiední blízkosti osoby, zvlá‰tû dûti nebo domácí zvífiata. ■ Obsluha nebo uÏivatel je zodpovûdn˘ za nehody a ublíÏení jin˘m osobám nebo jejich majetku. ■ Poãkejte, aÏ je rotující nÛÏ zcela v klidu, neÏ se jí dotknete. NÛÏ po vypnutí motoru je‰tû dále rotuje a mÛÏe zpÛsobit poranûní. ■ Seãte pouze za denního svûtla nebo pfii dobrém umûlém osvûtlení. ■ Akumulátorovou sekaãku podle moÏností neprovozujte, je-li tráva mokrá. ■ Akumulátorovou sekaãku vypnûte, kdyÏ ji pfiepravujete od/k pracovní plo‰e. ■ Pfied zapnutím dejte ruce a nohy pryã od rotujícího noÏe. ■ Ruce a nohy nedávejte do blízkosti rotujícího noÏe. ■ Nikdy v této sekaãce nepouÏívejte stfiiÏn˘ nÛÏ z kovu. ■ Akumulátorovou sekaãku pravidelnû kontrolujte a udrÏujte. ■ Akumulátorovou sekaãku nechte opravit pouze v autorizovan˘ch servisech. ■ VÏdy zajistûte, aby vûtrací otvory byly bez zbytkÛ trávy. ■ Vypnûte a odejmûte akumulátor: – vÏdy, kdyÏ necháte stroj bez dozoru – pfied v˘mûnou noÏe – pfied ãi‰tûním nebo kdyÏ se na akumulátorové sekaãce pracuje. ■ Stroj uskladÀujte na bezpeãném, suchém místû, mimo dosah dûtí. Na stroj nepokládejte jiné pfiedmûty. ■ Z bezpeãnostních dÛvodÛ opotfiebené nebo po‰kozené díly vymûÀte. ■ Zajistûte, aby vymûnûné díly pocházely od firmy Bosch. ■ NeÏ nasadíte akumulátor zajistûte, Ïe stroj je vypnut˘. Nasazení akumulátoru do stroje, kter˘ je zapnut˘, mÛÏe vést k úrazÛm. ■ Akumulátory nabíjejte pouze v nabíjeãkách, jeÏ jsou doporuãeny v˘robcem. Pro nabíjeãku, která je vhodná pro urãit˘ druh akumulátorÛ, existuje nebezpeãí poÏáru, je-li pouÏívána s jin˘mi akumulátory. ■ Ve strojích pouÏijte pouze k tomu urãené akumulátory. PouÏití jin˘ch akumulátorÛ mÛÏe vést k poranûní a nebezpeãí poÏáru. ■ NepouÏívan˘ akumulátor uchovávejte mimo kanceláfiské sponky, mince, klíãe, hfiebíky, ‰rouby nebo jiné drobné kovové pfiedmûty, které mohou zpÛsobit pfiemostûní kontaktÛ. Zkrat mezi kontakty akumulátoru mÛÏe mít za následek opáleniny nebo poÏár. ■ Pfii ‰patném pouÏití mÛÏe z akumulátoru vytéci kapalina. ZabraÀte kontaktu s ní. Pfii náhodném kontaktu opláchnûte místo vodou. Pokud kapalina vnikne do oãí, vyhledejte navíc lékafiskou pomoc. Vytékající akumulátorová kapalina mÛÏe zpÛsobit podráÏdûní pokoÏky nebo popáleniny. Bezpeãnostní pfiedpisy 360° F016L70 457.book Seite 1 Montag, 18. Dezember 2006 9:45 09 90 • F016L70 457 • 06.12âesky - 2 Stroj je urãen k sekání trávy a plevele pod kefii a téÏ na svazích a okrajích, jeÏ nelze dosáhnout sekaãkou. Urãující pouÏití se vztahuje na teplotu okolí mezi 0 °C a 40 °C. Tento návod obsahuje pokyny ke správné montáÏi a bezpeãnému pouÏití Va‰eho stroje. Je dÛleÏité, abyste si tyto pokyny fiádné pfieãetli. Vyjmûte akumulátorovou sekaãku opatrnû z obalu, zkontrolujte, zda jsou následující díly úplné: – Strunová sekaãka – Ochrann˘ kryt – StfiiÏn˘ talífi – Náhradní nÛÏ – Nabíjeãka – Návod k obsluze Pokud nûkteré díly chybí nebo jsou po‰kozeny, obraÈte se prosím na svého obchodníka. 1 Spínaã 2 DrÏadlo 3 Vodící madlo 4 Horní díl násady 5 Spodní díl násady 6 Hlava sekaãky 7 Vûtrací otvory 8 Ochrann˘ kryt 9 Akumulátor 10 Nabíjeãka 11 Nabíjecí ‰achta akumulátoru 12 Kontrolka LED 13 SíÈová zástrãka** 14 Sériové ãíslo **specifické podle zemû Vyobrazené nebo popsané pfiíslu‰enství zãásti nepatfií k objemu dodávky. Charakteristické údaje Akumulátorová sekaãka ART 23 EASYTRIM ACCU/

] 9 500 9 000 StfiiÏn˘ prÛmûr [cm] 23 26 Hmotnost (bez zvlá‰tního pfiíslu‰enství) [kg] 1,9 2,0 Sériové ãíslo Viz sériové ãíslo 14 (typov˘ ‰títek) na stroji. Akumulátor NiMH NiMH Objednací ãíslo 2 607 335 699 2 607 335 699 Jmenovité napûtí [V] 14,4 14,4 Kapacita [Ah] 1,5 1,5 Doba nabíjení (akumulátor vybit˘) [h] 3 – 5* 3 – 5* Nabíjeãka AL 1404 AL 1404 Objednací ãíslo 2 607 225 .. 2 607 225 .. Nabíjecí proud [A] 0,4 0,4 Pfiípustn˘ rozsah nabíjecí teploty [°C] 0 – 45 0 – 45 *Doba nabíjení se zakládá na vstupním napûtí nabíjeãky 230 V. PouÏití Úvod Obsah dodávky âásti stroje F016L70 457.book Seite 2 Montag, 18. Dezember 2006 9:45 09 91 • F016L70 457 • 06.12âesky - 3 Proces nabíjení Proces nabíjení zaãíná, jakmile se síÈová zástrãka zastrãí do zásuvky a akumulátor 9 do nabíjecí ‰achty 11. Zelená kontrolka LED 12 není ukazatel stavu nabití! Rozsvícení zelené kontrolky LED signalizuje, Ïe teãe nabíjecí proud. Po ukonãení procesu nabíjení (ca. 3–5 h) vytáhnûte síÈovou zástrãku nabíjeãky ze zásuvky a odejmûte akumulátor. Akumulátor by nemûl b˘t nabíjen déle neÏ 5,5 h. Vzestup teploty akumulátoru ukazuje, Ïe je zcela nabit. Pokyny k pouÏití Pfii nepfietrÏit˘ch, popfi. nûkolika po sobû následujících nabíjecích cyklech bez pfieru‰ení se mÛÏe nabíjeãka zahfiát. To v‰ak není závada a nepoukazuje to na technickou vadu pfiístroje. Nov˘ nebo del‰í dobu nepouÏívan˘ akumulátor dává svÛj pln˘ v˘kon aÏ po ca. 5 nabíjecích a vybíjecích cyklech. V˘raznû zkrácená doba provozu po nabití ukazuje, Ïe akumulátory jsou opotfiebovány a musí b˘t nahrazeny. Akumulátor nasaìte aÏ tehdy, kdyÏ je akumulátorová sekaãky zcela smontována. Zajistûte, aby byla akumulátorová sekaãka smontována v tomto sledu: Smontování násady sekaãky Nastrãte horní díl násady 4 a spodní díl násady 5 aÏ je sly‰et kliknutí. Upozornûní: Byla-li horní a spodní ãást násady jiÏ jednou smontována dohromady, nelze jiÏ tyto od sebe oddûlit. Zajistûte, aby kabel nebyl sevfien nebo pfiekroucen. MontáÏ ochranného krytu Nasaìte ochrann˘ kryt 8 na hlavu sekaãky 6. ➊ Zaháknûte ochrann˘ kryt na hlavû sekaãky a zasuÀte jej vzad. ➋ Stlaãte ochrann˘ kryt dolÛ, aÏ bezpeãnû zaskoãí (klik). MontáÏ stfiiÏného talífie/noÏe Natlaãte stfiiÏn˘ talífi 15 na hnací hfiídel (kliknutí). Nasaìte nÛÏ 16 na kolík 17, stlaãte jej dolÛ a vytáhnûte ven, aÏ zaskoãí. Kameny, volné kousky dfieva a jiné pfiedmûty odstraÀte ze sekané plochy. Po vypnutí akumulátorové sekaãky dobíhá nÛÏ je‰tû nûkolik sekund. Vyãkejte, aÏ je motor/ stfiiÏn˘ nÛÏ ve stavu klidu, neÏ opûtovnû zapnete. Nezapínejte a opût nevypínejte krátce po sobû. Zapnutí a vypnutí Spínaã 1 stlaãte a drÏte. Pro vypnutí spínaã 1 uvolnûte. Sekání trávy Akumulátorovou sekaãkou pohybujte vlevo a vpravo a pfiitom ji drÏte v dostateãné vzdálenosti od tûla. Akumulátorová sekaãka mÛÏe efektivnû sekat trávu aÏ do v˘‰e 15 cm. Vy‰‰í trávu sekejte postupnû. Sekání okolo stromÛ a kefiÛ Pozor pfii sekání okolo stromÛ a kefiÛ, abyste se nedostali do kontaktu se strunou. Rostliny mohou odumírat, pokud se po‰kodí kÛra. Pro Va‰i bezpeãnost Pozor! Stroj vypnûte a odstraÀte akumulátor pfiedtím, neÏ se budou provádût nastavovací nebo ãistící práce. Po vypnutí akumulátorové sekaãky stfiiÏn˘ nÛÏ je‰tû nûkolik sekund dobíhá. Pozor - nedot˘kejte se rotujícího stfiiÏného noÏe. MontáÏ

Seãení a seãení na okraji

F016L70 457.book Seite 3 Montag, 18. Dezember 2006 9:45 09 92 • F016L70 457 • 06.12âesky - 4 Îivotnost akumulátoru Îivotnost akumulátoru závisí na pracovních podmínkách: Lehké podmínky: aÏ do 500 metrÛ Stfiední podmínky: aÏ do 300 metrÛ TûÏké podmínky: aÏ do 50 metrÛ Pfied kaÏdou prací na stroji odstraÀte akumulátor. Upozornûní: Následující údrÏbové práce provádûjte pravidelnû, aby bylo zaruãeno dlouhé a spolehlivé pouÏívání. Pravidelnû kontrolujte stroj na zjevné vady, jako je volné upevnûní a opotfiebované nebo po‰kozené díly konstrukce. Zkontrolujte, zda jsou kryty a ochranné pfiípravky nepo‰kozené a správnû namontované. Pfied pouÏitím proveìte pfiípadnû nutnou údrÏbu a opravy. Pokud i pfies peãlivou v˘robu a zkou‰ky dojde na strunové sekaãce k poru‰e, nechte opravu provést v autorizovaném servisu pro elektronáfiadí Bosch. Pfii v‰ech dotazech a objednávkách náhradních dílÛ nutnû prosím uveìte desetimístné objednací ãíslo podle typového ‰títku stroje. Pfied kaÏdou prací na stroji odstraÀte akumulátor. K odstranûní opotfiebovaného noÏe 16 stlaãte nÛÏ dovnitfi aÏ vyskoãí z kolíku 17. Kolík 17 zbavte pomocí ostrého noÏe v‰ech plastikov˘ch zbytkÛ a neãistot. Pfii montáÏi nového noÏe 16 nasaìte nÛÏ 16 na kolík 17, stlaãte dolÛ a aÏ k zaskoãení vytáhnûte smûrem ven. Upozornûní: pouÏijte pouze náhradní stfiiÏné noÏe Bosch. Tento speciální v˘voj má vylep‰ené stfiiÏné a zavádûcí vlastnosti. Jiné stfiiÏné noÏe vedou k hor‰ímu pracovnímu v˘konu. Stroj vypnûte a odstraÀte akumulátor. Zajistûte, aby byl akumulátor pfied uskladnûním odstranûn. Vnûj‰í ãásti strunové sekaãky fiádnû vyãistûte mûkk˘m kartáãem a hadfiíkem. NepouÏívejte vodu ani Ïádná rozpou‰tûdla nebo le‰tící prostfiedky. OdstraÀte v‰echnu ulpûlou trávu a ãásteãky, zvlá‰tû z vûtracích otvorÛ 7. Stroj poloÏte na bok a ochrann˘ kryt 8 uvnitfi vyãistûte. Kompaktní ulpûlou trávu odstraÀte kouskem dfieva nebo plastu. Akumulátor by mûl b˘t uskladnûn pfii teplotû mezi 0 a 45 °C. ÚdrÏba ÚdrÏba noÏe Po sekání/uskladnûní

F016L70 457.book Seite 4 Montag, 18. Dezember 2006 9:45 09 93 • F016L70 457 • 06.12âesky - 5 Následující tabulka ukazuje pfiíznaky závad a jak mÛÏete uãinit nápravu, pokud Vበstroj jednou nepracuje dobfie. Pokud s ní nemÛÏete lokalizovat a odstranit problém, obraÈte se na Vበservis. Pozor: pfied hledáním závady stroj vypnûte a odejmûte akumulátor. Hledání závad Pfiíznaky MoÏná pfiíãina Náprava Ochrann˘ kryt nelze natáhnout pfies fiezn˘ talífi Nesprávná montáÏ OdstraÀte stfiiÏn˘ talífi a ochrann˘ kryt znovu namontujte, viz také „MontáÏ“ Strunová sekaãka nebûÏí Vybit˘ akumulátor Akumulátoru nabijte, viz téÏ upozornûní k nabíjení Strunová sekaãka bûÏí pfieru‰ovanû Vadn˘ spoj uvnitfi stroje Vadn˘ spínaã Vyhledejte servis Vyhledejte servis Silné vibrace/hluk Vadn˘ stroj Zlomen˘ nÛÏ Vyhledejte servis NÛÏ nahraìte Doba seãení na nabití akumulátoru pfiíli‰ malá Akumulátor nebyl del‰í dobu pouÏíván nebo pouze krátkodobû Tráva pfiíli‰ vysoká Opotfiebovan˘ akumulátor Akumulátor zcela nabijte, viz téÏ upozornûní k nabíjení Sekejte stupÀovitû Akumulátor nahraìte NÛÏ se nepohybuje Vybit˘ akumulátor Vadn˘ stroj Akumulátoru nabijte, viz téÏ upozornûní k nabíjení Vyhledejte servis Stroj neseká Zlomen˘ nÛÏ Akumulátor není zcela nabit Do stfiiÏného talífie se zamotala tráva NÛÏ nahraìte Akumulátoru nabijte, viz téÏ upozornûní k nabíjení Trávu odstraÀte Proces nabíjení není moÏn˘ Kontakty akumulátoru jsou za‰pinûné Akumulátor je vadn˘, je zde pfieru‰ení vodiãÛ uvnitfi akumulátoru (jednotliv˘ch ãlánkÛ) Kontakty (napfi. vícenásobn˘m zastrãením a vytaÏením) oãistûte, popfi. akumulátor nahraìte Akumulátor nahraìte Kontrolka LED 12 se po zastrãení síÈové zástrãky do zásuvky a nasazení akumulátoru do nabíjecí ‰achty 11 nerozsvítí Zástrãka nabíjeãky není (správnû) zastrãena Zásuvka, kabel nebo nabíjeãka jsou vadné Zástrãku (zcela) zastrãte do zásuvky Zkontrolujte síÈové napûtí a nabíjeãku nechte pfiíp. zkontrolovat autorizovan˘m servisem pro elektronáfiadí Bosch F016L70 457.book Seite 5 Montag, 18. Dezember 2006 9:45 09 94 • F016L70 457 • 06.12âesky - 6 Elektronáfiadí, pfiíslu‰enství a obaly by mûly b˘t dodány k opûtovnému zhodnocení nepo‰kozujícímu Ïivotní prostfiedí. Pouze pro zemû EU: Nevyhazujte elektronáfiadí do domovního odpadu! Podle evropské smûrnice 2002/96/ES o star˘ch elektrick˘ch a elektronick˘ch zafiízeních a jejím prosazení v národních zákonech musí b˘t neupotfiebitelné elektronáfiadí rozebrané shromáÏdûno a dodáno k opûtovnému zhodnocení nepo‰kozujícímu Ïivotní prostfiedí. Technické v˘kresy a informace k náhradním dílÛm naleznete na: www.bosch-pt.com Robert Bosch odbytová spol. s r.o. 142 01 Praha 4 - Krã Pod vi‰Àovkou 19 ✆ ................................................ +420 2 / 61 30 05 65-6 Fax .................................................... +420 2 / 44 40 11 70 Namûfiené hodnoty byly zji‰tûny podle 2000/14/ES (1,60 m v˘‰ka, 1 m vzdálenost) a EN 28 662. Hodnocená hladina hluku stroje A ãiní typicky: hladina akustického tlaku 72 dB (A); hladina akustického v˘konu 88 dB (A). Vibrace paÏe je typicky niωí neÏ 2,5 m/s

Prohla‰ujeme ve v˘hradní zodpovûdnosti, Ïe tento v˘robek odpovídá následujícím normám nebo normativním dokumentÛm: EN 786, EN 60 335 podle ustanovení smûrnic 89/336/EHS, 98/37/ES, 2000/14/ES. 2000/14/ES: Zaruãená hladina akustického v˘konu L
