KÄYTTÖOHJE ART Easytrim Accu NIMH BOSCH

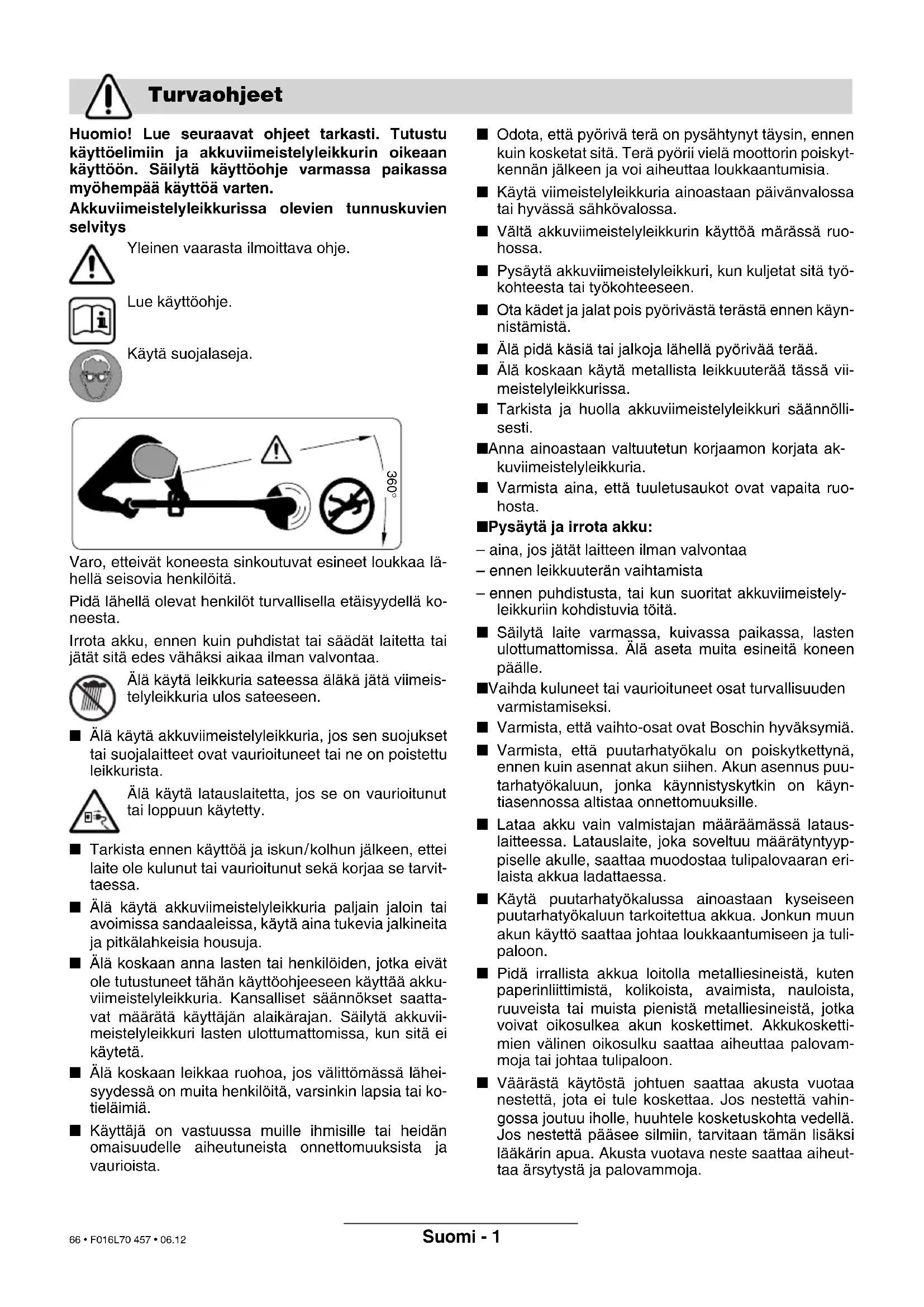

Rett til endringer forbeholdes Deponering Kundeservice Samsvarserklæring F016L70 457.book Seite 6 Montag, 18. Dezember 2006 9:45 09 65 • F016L70 457 • 06.12Suomi - 1 Huomio! Lue seuraavat ohjeet tarkasti. Tutustu käyttöelimiin ja akkuviimeistelyleikkurin oikeaan käyttöön. Säilytä käyttöohje varmassa paikassa myöhempää käyttöä varten. Akkuviimeistelyleikkurissa olevien tunnuskuvien selvitys Yleinen vaarasta ilmoittava ohje. Lue käyttöohje. Käytä suojalaseja. Varo, etteivät koneesta sinkoutuvat esineet loukkaa lä- hellä seisovia henkilöitä. Pidä lähellä olevat henkilöt turvallisella etäisyydellä ko- neesta. Irrota akku, ennen kuin puhdistat tai säädät laitetta tai jätät sitä edes vähäksi aikaa ilman valvontaa. Älä käytä leikkuria sateessa äläkä jätä viimeis- telyleikkuria ulos sateeseen. ■ Älä käytä akkuviimeistelyleikkuria, jos sen suojukset tai suojalaitteet ovat vaurioituneet tai ne on poistettu leikkurista. Älä käytä latauslaitetta, jos se on vaurioitunut tai loppuun käytetty. ■ Tarkista ennen käyttöä ja iskun/kolhun jälkeen, ettei laite ole kulunut tai vaurioitunut sekä korjaa se tarvit- taessa. ■ Älä käytä akkuviimeistelyleikkuria paljain jaloin tai avoimissa sandaaleissa, käytä aina tukevia jalkineita ja pitkälahkeisia housuja. ■ Älä koskaan anna lasten tai henkilöiden, jotka eivät ole tutustuneet tähän käyttöohjeeseen käyttää akku- viimeistelyleikkuria. Kansalliset säännökset saatta- vat määrätä käyttäjän alaikärajan. Säilytä akkuvii- meistelyleikkuri lasten ulottumattomissa, kun sitä ei käytetä. ■ Älä koskaan leikkaa ruohoa, jos välittömässä lähei- syydessä on muita henkilöitä, varsinkin lapsia tai ko- tieläimiä. ■ Käyttäjä on vastuussa muille ihmisille tai heidän omaisuudelle aiheutuneista onnettomuuksista ja vaurioista. ■ Odota, että pyörivä terä on pysähtynyt täysin, ennen kuin kosketat sitä. Terä pyörii vielä moottorin poiskyt- kennän jälkeen ja voi aiheuttaa loukkaantumisia. ■ Käytä viimeistelyleikkuria ainoastaan päivänvalossa tai hyvässä sähkövalossa. ■ Vältä akkuviimeistelyleikkurin käyttöä märässä ruo- hossa. ■ Pysäytä akkuviimeistelyleikkuri, kun kuljetat sitä työ- kohteesta tai työkohteeseen. ■ Ota kädet ja jalat pois pyörivästä terästä ennen käyn- nistämistä. ■ Älä pidä käsiä tai jalkoja lähellä pyörivää terää. ■ Älä koskaan käytä metallista leikkuuterää tässä vii- meistelyleikkurissa. ■ Tarkista ja huolla akkuviimeistelyleikkuri säännölli- sesti. ■ Anna ainoastaan valtuutetun korjaamon korjata ak- kuviimeistelyleikkuria. ■ Varmista aina, että tuuletusaukot ovat vapaita ruo- hosta. ■ Pysäytä ja irrota akku: – aina, jos jätät laitteen ilman valvontaa – ennen leikkuuterän vaihtamista – ennen puhdistusta, tai kun suoritat akkuviimeistely- leikkuriin kohdistuvia töitä. ■ Säilytä laite varmassa, kuivassa paikassa, lasten ulottumattomissa. Älä aseta muita esineitä koneen päälle. ■ Vaihda kuluneet tai vaurioituneet osat turvallisuuden varmistamiseksi. ■ Varmista, että vaihto-osat ovat Boschin hyväksymiä. ■ Varmista, että puutarhatyökalu on poiskytkettynä, ennen kuin asennat akun siihen. Akun asennus puu- tarhatyökaluun, jonka käynnistyskytkin on käyn- tiasennossa altistaa onnettomuuksille. ■ Lataa akku vain valmistajan määräämässä lataus- laitteessa. Latauslaite, joka soveltuu määrätyntyyp- piselle akulle, saattaa muodostaa tulipalovaaran eri- laista akkua ladattaessa. ■ Käytä puutarhatyökalussa ainoastaan kyseiseen puutarhatyökaluun tarkoitettua akkua. Jonkun muun akun käyttö saattaa johtaa loukkaantumiseen ja tuli- paloon. ■ Pidä irrallista akkua loitolla metalliesineistä, kuten paperinliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun koskettimet. Akkukosketti- mien välinen oikosulku saattaa aiheuttaa palovam- moja tai johtaa tulipaloon. ■ Väärästä käytöstä johtuen saattaa akusta vuotaa nestettä, jota ei tule koskettaa. Jos nestettä vahin- gossa joutuu iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, tarvitaan tämän lisäksi lääkärin apua. Akusta vuotava neste saattaa aiheut- taa ärsytystä ja palovammoja. Turvaohjeet 360° F016L70 457.book Seite 1 Montag, 18. Dezember 2006 9:45 09 66 • F016L70 457 • 06.12Suomi - 2 Laite on tarkoitettu ruohon ja rikkaruohon leikkuu- seen pensaiden alla sekä rinteissä ja reunoissa, jo- hon ei ruohonleikkurilla pääse. Määräyksenmukainen käyttö rajoittuu lämpötilaan 0 °C … 40 °C. Tässä käsikirjassa on ohjeita laitteesi oikeasta kokoamisesta ja sen turvallisesta käytöstä. On tär- keää, että luet nämä ohjeet huolellisesti. Ota akkuviimeistelyleikkuri varovasti pakkaukses- taan ja tarkista, että kaikki seuraavat osat löytyvät: – Viimeistelyleikkuri – Suojus – Leikkuulautanen – Leikkuuterä – Latauslaite – Käyttöohje Jos jokin osa puuttuu tai on vaurioitunut, ota yhteys jälleen- myyjääsi. 1 Käynnistyskytkin 2 Kahva 3 Apukahva 4 Varren yläosa 5 Varren alaosa 6 Leikkuupää 7 Tuuletusaukot 8 Suojus 9 Akku 10 Latauslaite 11 Akun latauskaukalo 12 LED-näyttö 13 Pistotulppa** 14 Valmistusnumero **maakohtainen Käyttöohjeissa kuvatut lisätarvikkeet eivät välttämättä sisälly toimitukseen! Tekniset tiedot Akkuviimeistelyleikkuri ART 23 EASYTRIM ACCU/

Tilausnumero 3 600 H78 H.. 3 600 H78 J.. Tyhjäkäyntikierrosluku [min

] 9 500 9 000 Leikkuukehän halkaisija [cm] 23 26 Paino (ilman lisätarvikkeita) [kg] 1,9 2,0 Tilausnumero Katso valmistusnumero 14 (mallikilpi) koneesta. Akku NiMH NiMH Tilausnumero 2 607 335 699 2 607 335 699 Nimellisjännite [V] 14,4 14,4 Kapasiteetti [Ah] 1,5 1,5 Latausaika (akku tyhjä) [h] 3 – 5* 3 – 5* Latauslaite AL 1404 AL 1404 Tilausnumero 2 607 225 .. 2 607 225 .. Latausvirta [A] 0,4 0,4 Latauksen sallittu lämpötila-alue [°C] 0 – 45 0 – 45 *Latausaika perustuu latauslaitteen sisäänmenojännitteeseen 230V. Asianmukainen käyttö Johdanto Toimitukseen kuuluu Koneen osat F016L70 457.book Seite 2 Montag, 18. Dezember 2006 9:45 09 67 • F016L70 457 • 06.12Suomi - 3 Lataustapahtuma Lataustapahtuma alkaa heti, kun pistotulppa liite- tään pistorasiaan ja akku 9 on sijoitettu lataussyven- nykseen 11. Vihreä LED 12 ei ole lataustilan osoitin! Vihreän LED:in syttyminen osoittaa ainoastaan, että lataus- virtaa esiintyy. Irrota pistotulppa pistorasiasta ja poista akku lataus- laitteesta lataustapahtuman loputtua (n. 3–5 h). Akkua ei tulisi ladata kuutta tuntia kauempaa 5,5 h. Akun lämpeneminen osoittaa sen olevan täyteen la- dattu. Käyttövihjeitä Jatkuvassa käytössä tai usean peräkkäisen tauotto- man latausjakson aikana saattaa latauslaite läm- metä. Tämä on kuitenkin vaaratonta, eikä se viittaa laitteessa olevaan tekniseen vikaan. Uusi tai kauan käyttämättä ollut akku saavuttaa täy- den tehonsa vasta n. viiden lataus-purkausjakson jälkeen. Huomattavasti lyhentynyt käyttöaika latauksen jäl- keen osoittaa, että akut ovat loppuun käytetyt ja ne tulee uusia. Asenna akku paikoilleen vasta, kun akku- viimeistelyleikkuri on kasattu kokonaan. Varmista, että akkuviimeistelyleikkuri kootaan seuraavassa järjestyksessä: Viimeistelyleikkurin varren asennus Työnnä varren yläosa 4 yhteen varren alaosan 5 kanssa, kunnes kuulet naksahduksen. Huomio: Kun varren ylä- ja alaosa on kerran liitetty yhteen, niitä ei enää voi irrottaa toisistaan. Varmista, että sähköjohto ei ole puristuksessa tai kiertyneenä. Suojuksen asennus Aseta suojus 8 leikkuupäähän 6. ➊ Ripusta suojus leikkuupäähän ja työnnä se taakse. ➋ Paina suojusta alaspäin, kunnes se selvästi luk- kiutuu (naksahdus). Leikkuulautasen/terän asennus Paina leikkuulautanen 15 käyttöakseliin (naksah- dus). Asenna terä 16 tappiin 17, paina sitä alaspäin ja vedä ulospäin kunnes se lukkiutuu. Poista kivet, irtonaiset puukappaleet ja muut esineet leikattavalta alueelta. Akkuviimeistelyleikkurin poiskytkennän jälkeen, leikkuuterä liikkuu vielä muutaman sekunnin ajan. Odota, kunnes moottori/leikkuuterä on py- sähtynyt, ennen kuin käynnistät koneen uudel- leen. Älä kytke konetta pois ja päälle nopeasti peräk- käin. Käynnistys ja pysäytys Paina käynnistyskytkintä 1 ja pidä se painettuna. Pysäytä päästämällä käynnistyskytkin 1 vapaaksi. Ruohon leikkuu Liikuttele akkuviimeistelyleikkuria vasemmalle ja oi- kealle, pitäen sitä riittävän kaukana kehosta. Akkuviimeistelyleikkuri pystyy tehokkaasti leikkaa- maan jopa 15 cm korkean ruohon. Leikkaa pitempi ruoho vaiheittain. Leikkuu puiden ja pensaiden ympäriltä Leikkaa varovasti puiden ja pensaiden ympäriltä, jotta lanka ei kosketa runkoja. Kasvit voivat kuolla, jos kuori vahingoittuu. Akun kesto Akun kesto riippuu työolosuhteista: Kevyet olosuhteet: jopa 500 metriä Puoliraskaat olosuhteet: jopa 300 metriä Raskaat olosuhteet: jopa 50 metriä Työturvallisuus Huomio! Pysäytä laite ja irrota akku, ennen kuin suoritat säätö- tai puhdistustöitä. Akkuviimeistelyleikkurin poiskytkennän jäl- keen, leikkuuterä liikkuu vielä muutaman se- kunnin ajan. Varoitus – älä kosketa pyörivää leikkuuterää. Kokoonpano

Leikkuu ja reunanleikkuu

F016L70 457.book Seite 3 Montag, 18. Dezember 2006 9:45 09 68 • F016L70 457 • 06.12Suomi - 4 Irrota akku ennen kaikkia laitteeseen koh- distuvia töitä. Ohje: Pitkäaikaisen ja luotettavan käytön varmista- miseksi tulee suorittaa seuraavat huoltotoimenpiteet säännöllisin väliajoin. Tarkista säännöllisesti, ettei laitteessa ole ilmeisiä puutteita, kuten irtonainen liitos tai kuluneet tahi vau- rioituneet osat. Tarkista, että suojukset ja turvalaitteet ovat kun- nossa ja oikein asennettuja. Suorita tarvittavat huolto- ja korjaustoimet ennen käyttöä. Jos viimeistelyleikkuriin, huolellisesta valmistus- ja koestusmenetelmästä huolimatta tulee vika, on kor- jaus annettava Bosch-sähkötyökalut keskushuollon suoritettavaksi. Ilmoita ehdottomasti laitteen 10-numeroinen tilaus- numero kaikissa kyselyissä ja varaosatilauksissa! Irrota akku ennen kaikkia laitteeseen koh- distuvia töitä. Poista loppuun kulunut terä 16 painamalla sitä si- säänpäin, kunnes se ponnahtaa irti tapista 17. Puhdista muovijäännökset/lika tapoista 17 terävällä veitsellä. Asenna uusi terä 16 asettamalla terä 16 tappiin 17, painamalla alaspäin ja vetämällä ulospäin kunnes se lukkiutuu paikoilleen. Huomio: Käytä vain Bosch-varaleikkuuteriä. Tämä erikoistuote on kehitetty parempia leikkuu- ja syöttö- ominaisuuksia varten. Muut leikkuuterät johtavat huonompaan työtehoon. Pysäytä laite ja irrota akku. Varmista, että akku on irrotettu ennen leikkurin säily- tystä. Puhdista viimeistelyleikkurin ulkopinta perusteelli- sesti pehmeällä harjalla tai rievulla. Älä käytä vettä äläkä liuotin- tai kiillotusaineita. Poista kaikki tarttu- nut ruoho ja hiukkaset, etenkin tuuletusaukoista 7. Aseta laite kyljelleen ja puhdista suojus 8 sisäpuo- lelta. Poista tiukat ruohokertymät puu- tai muovipa- lasella. Akku tulisi säilyttää lämpötilassa väliltä 0 ja 45 °C. Huolto Terän huolto

Leikkuun jälkeen/säilytys F016L70 457.book Seite 4 Montag, 18. Dezember 2006 9:45 09 69 • F016L70 457 • 06.12Suomi - 5 Seuraava taulukko osoittaa vikaoireita ja kertoo mitä on tehtävissä, jos kone joskus reistailee. Ellet taulukon avulla pysty paikallistamaan ja korjaamaan vikaa, tulee sinun ottaa yhteyttä huoltopisteeseen. Huomio: Pysäytä kone ja irrota akku ennen vianhakua. Vianetsintä Oire Mahdolliset syyt Korjaustoimenpide Suojusta ei voi työntää leikkuulautasen yli Väärin asennettu Irrota leikkuulautanen ja asenna suo- jus uudelleen, katso myös ”Asennus” Viimeistelyleikkuri ei käy Akun purkautunut Lataa akku, katso myös akun lataus- ohjeita Viimeistelyleikkuri käy katkonaisesti Koneen sisäinen johdotus on viallinen Käynnistyskytkin viallinen Ota yhteys huoltopisteeseen Ota yhteys huoltopisteeseen Voimakas tärinä/melu Kone on epäkunnossa Leikkuuterä on katkennut Ota yhteys huoltopisteeseen Vaihda uusi terä Leikkuuaika latausta kohti on liian lyhyt Akkua ei ole käytetty pitkään aikaan tai vain hetkellisesti Ruoho on liian korkea Akku on loppuun käytetty Lataa akku täyteen, katso myös akun latausohjeita Leikkaa asteittain Vaihda akku Terät eivät liiku Akun purkautunut Kone on epäkunnossa Lataa akku, katso myös akun lataus- ohjeita Ota yhteys huoltopisteeseen Laite ei leikkaa Leikkuuterä on katkennut akku ei ole täydessä latauksessa Leikkuulautaseen on sotkeutunut ruo- hoa Vaihda uusi terä Lataa akku, katso myös akun lataus- ohjeita Poista ruoho Lataus ei ole mahdollista, johtuen toimintakyvyttö- mästä akusta Akun kosketuspinnat ovat likaisia Akku on viallinen, koska akun sisällä on johdinkatkos (yksittäisten kennojen välissä) Puhdista kosketuspinnat (esim. asen- tamalla ja irrottamalla akku useamman kerran), vaihda tarvittaessa akku uu- teen Vaihda akku LED-näyttö 12 ei syty, kun pistotulppa on liitetty pistorasiaan ja akku on asetettu lataussyvennyk- seen 11 Latauslaitteen pistotulppaa ei olla lii- tetty (oikein) Pistorasia, kaapeli tai latauslaite on vi- allinen Työnnä pistotulppa (kokonaan) pisto- rasiaan Tarkista verkkojännite ja anna tarvitta- essa Bosch-sopimushuollon sähkötyö- kaluille tarkistaa latauslaite F016L70 457.book Seite 5 Montag, 18. Dezember 2006 9:45 09 70 • F016L70 457 • 06.12Suomi - 6 Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toi- mittaa ympäristöystävälliseen uusiokäyttöön. Vain EU-maita varten: Älä heitä sähkötyökaluja talousjättei- siin! Eurooppalaisen vanhoja sähkö- ja elektroniikkalaitteita koskevan direk- tiivin 2002/96/EY ja sen kansallisten lakien muunnosten mukaan, tulee käyttökelvottomat sähkötyökalut kerätä erikseen ja toimittaa ympäristöystävälliseen uusiokäyttöön. Räjähdyspiirustuksia ja tietoja varaosista löydät osoitteesta: www.bosch-pt.com Bosch-keskushuolto Pakkalantie 21A 01510 Vantaa ✆ ...................................................... +358 (0)9 / 43 59 - 91 Faksi................................................. +358 (0)9 / 8 70 23 18 Mitta-arvot annettu 2000/14/EY mukaan (Korkeus 1,60 m, etäisyys 1,0 m) ja EN 28 662. Työkalun tyypillinen A-arvioitu melutaso: äänen pai- netaso 72 dB (A); äänentehotaso 88 dB (A). Tyypillisesti käsivarren tärinä on alle 2,5 m/s

Todistamme täten ja vastaamme yksin siitä, että tämä tuote on alla lueteltujen standardien ja standar- doimisasiakirjojen vaatimusten mukainen EN 786, EN 60 335 seuraavien direktiivien määräysten mu- kaisesti: 89/336/ETY, 98/37/EY, 2000/14/EY. 2000/14/EY: Taattu äänentehotaso L
