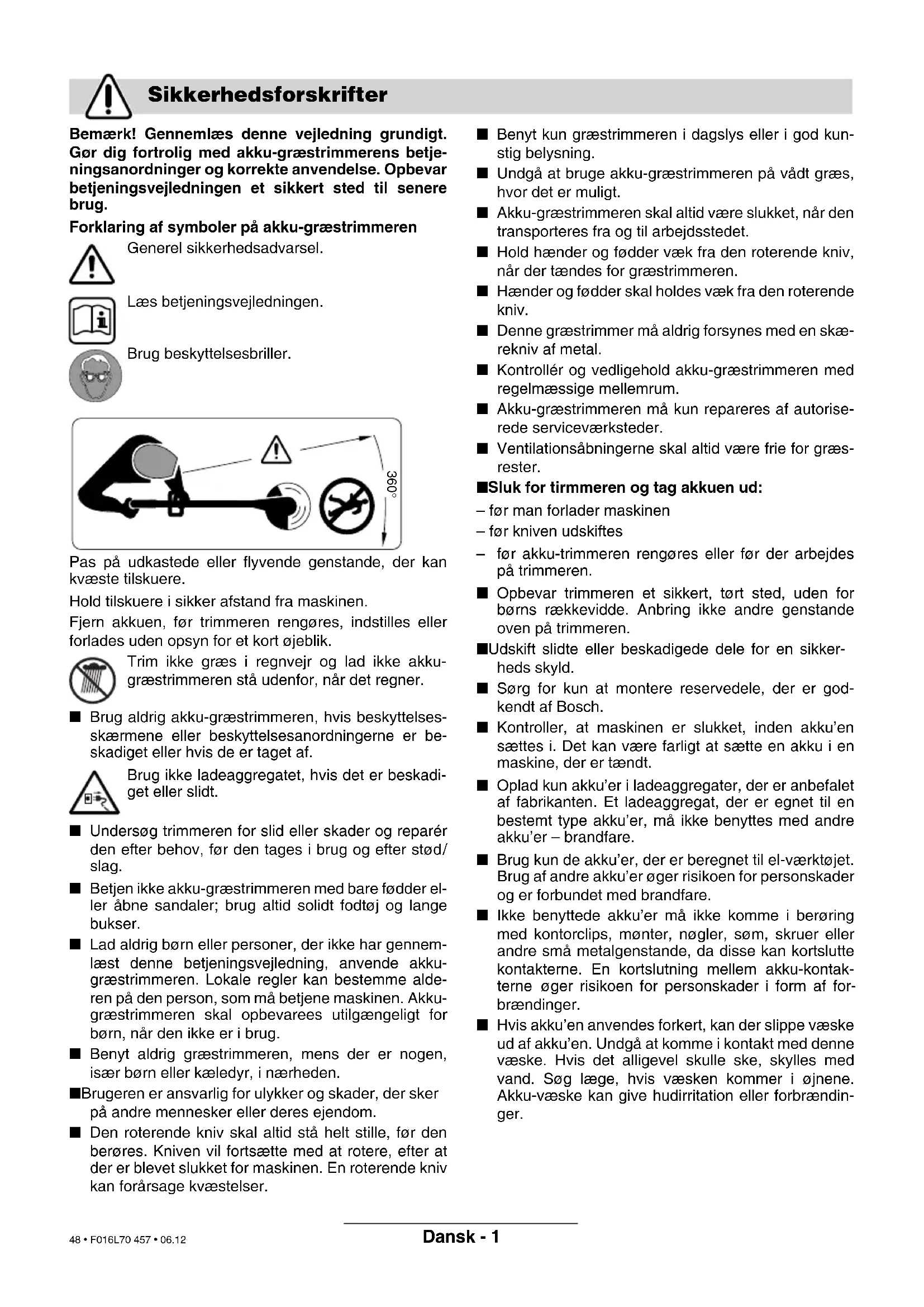

Wijzigingen voorbehouden Afvalverwijdering Klantenservice Conformiteitsverklaring F016L70 457.book Seite 6 Montag, 18. Dezember 2006 9:45 09 47 • F016L70 457 • 06.12Dansk - 1 Bemærk! Gennemlæs denne vejledning grundigt. Gør dig fortrolig med akku-græstrimmerens betje- ningsanordninger og korrekte anvendelse. Opbevar betjeningsvejledningen et sikkert sted til senere brug. Forklaring af symboler på akku-græstrimmeren Generel sikkerhedsadvarsel. Læs betjeningsvejledningen. Brug beskyttelsesbriller. Pas på udkastede eller flyvende genstande, der kan kvæste tilskuere. Hold tilskuere i sikker afstand fra maskinen. Fjern akkuen, før trimmeren rengøres, indstilles eller forlades uden opsyn for et kort øjeblik. Trim ikke græs i regnvejr og lad ikke akku- græstrimmeren stå udenfor, når det regner. ■ Brug aldrig akku-græstrimmeren, hvis beskyttelses- skærmene eller beskyttelsesanordningerne er be- skadiget eller hvis de er taget af. Brug ikke ladeaggregatet, hvis det er beskadi- get eller slidt. ■ Undersøg trimmeren for slid eller skader og reparér den efter behov, før den tages i brug og efter stød/ slag. ■ Betjen ikke akku-græstrimmeren med bare fødder el- ler åbne sandaler; brug altid solidt fodtøj og lange bukser. ■ Lad aldrig børn eller personer, der ikke har gennem- læst denne betjeningsvejledning, anvende akku- græstrimmeren. Lokale regler kan bestemme alde- ren på den person, som må betjene maskinen. Akku- græstrimmeren skal opbevarees utilgængeligt for børn, når den ikke er i brug. ■ Benyt aldrig græstrimmeren, mens der er nogen, især børn eller kæledyr, i nærheden. ■ Brugeren er ansvarlig for ulykker og skader, der sker på andre mennesker eller deres ejendom. ■ Den roterende kniv skal altid stå helt stille, før den berøres. Kniven vil fortsætte med at rotere, efter at der er blevet slukket for maskinen. En roterende kniv kan forårsage kvæstelser. ■ Benyt kun græstrimmeren i dagslys eller i god kun- stig belysning. ■ Undgå at bruge akku-græstrimmeren på vådt græs, hvor det er muligt. ■ Akku-græstrimmeren skal altid være slukket, når den transporteres fra og til arbejdsstedet. ■ Hold hænder og fødder væk fra den roterende kniv, når der tændes for græstrimmeren. ■ Hænder og fødder skal holdes væk fra den roterende kniv. ■ Denne græstrimmer må aldrig forsynes med en skæ- rekniv af metal. ■ Kontrollér og vedligehold akku-græstrimmeren med regelmæssige mellemrum. ■ Akku-græstrimmeren må kun repareres af autorise- rede serviceværksteder. ■ Ventilationsåbningerne skal altid være frie for græs- rester. ■ Sluk for tirmmeren og tag akkuen ud: – før man forlader maskinen – før kniven udskiftes – før akku-trimmeren rengøres eller før der arbejdes på trimmeren. ■ Opbevar trimmeren et sikkert, tørt sted, uden for børns rækkevidde. Anbring ikke andre genstande oven på trimmeren. ■ Udskift slidte eller beskadigede dele for en sikker- heds skyld. ■ Sørg for kun at montere reservedele, der er god- kendt af Bosch. ■ Kontroller, at maskinen er slukket, inden akku’en sættes i. Det kan være farligt at sætte en akku i en maskine, der er tændt. ■ Oplad kun akku’er i ladeaggregater, der er anbefalet af fabrikanten. Et ladeaggregat, der er egnet til en bestemt type akku’er, må ikke benyttes med andre akku’er – brandfare. ■ Brug kun de akku’er, der er beregnet til el-værktøjet. Brug af andre akku’er øger risikoen for personskader og er forbundet med brandfare. ■ Ikke benyttede akku’er må ikke komme i berøring med kontorclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, da disse kan kortslutte kontakterne. En kortslutning mellem akku-kontak- terne øger risikoen for personskader i form af for- brændinger. ■ Hvis akku’en anvendes forkert, kan der slippe væske ud af akku’en. Undgå at komme i kontakt med denne væske. Hvis det alligevel skulle ske, skylles med vand. Søg læge, hvis væsken kommer i øjnene. Akku-væske kan give hudirritation eller forbrændin- ger. Sikkerhedsforskrifter 360° F016L70 457.book Seite 1 Montag, 18. Dezember 2006 9:45 09 48 • F016L70 457 • 06.12Dansk - 2 Dette produkt er beregnet til at klippe græs og fjerne ukrudt under buske samt på skråninger, skrænter og langs kanter, hvor det ikke er muligt at benytte plæ- neklipperen. Den beregnede anvendelse gælder omgivelsestem- peraturer mellem 0 °C og 40 °C. Denne vejledning giver instruktioner om den kor- rekte samling og sikre anvendelse af græstrimme- ren. Det er vigtigt at gennemlæse disse instruktioner omhyggeligt. Akku-græstrimmeren tages forsigtigt ud af emballa- gen. Kontrollér herefter at der ikke mangler nogle af delene: – Trimmer – Beskyttelseskappe – Skæreskive – Skærekniv – Ladeaggregat – Betjeningsvejledning Hvis nogle dele mangler eller er beskadigede, bedes du kontakte den forhandler, hvor du har købt maskinen. 1 Start-stop-kontakt 2 Greb 3 Styregreb 4 Overdel på skaft 5 Underdel på skaft 6 Trimmerhoved 7 Ventilationsåbninger 8 Beskyttelsesskærm 9 Akku 10 Ladeaggregat 11 Akku-ladeskakt 12 Kontrollampe 13 El-stik** 14 Serienummer **landsspecifk Tilbehør, som er illustreret og beskrevet i betjenings- vejledningen, er ikke altid indeholdt i leveringen. Tekniske data Akku-græstrimmer ART 23 EASYTRIM ACCU/

Bestillingsnummer 3 600 H78 H.. 3 600 H78 J.. Omdrejningstal, ubelastet [/min] 9 500 9 000 Klippediameter [cm] 23 26 Vægt (uden ekstratilbehør) [kg] 1,9 2,0 Serienummer Se serienummer 14 (typeskilt) på maskinen. Akku NiMH NiMH Bestillingsnummer 2 607 335 699 2 607 335 699 Nominel spænding [V] 14,4 14,4 Kapacitet [Ah] 1,5 1,5 Ladetid (tom akku) [h] 3 – 5* 3 – 5* Ladeaggregat AL 1404 AL 1404 Bestillingsnummer 2 607 225 .. 2 607 225 .. Ladestrøm [A] 0,4 0,4 Tilladt temperaturområde for opladning [°C] 0 – 45 0 – 45 *Ladetid baserer på en indgangsspænding for ladeaggregatet på 230 V. Foreskrevet anvendelse Introduktion Maskinens dele Maskinelementer F016L70 457.book Seite 2 Montag, 18. Dezember 2006 9:45 09 49 • F016L70 457 • 06.12Dansk - 3 Opladning Ladningen starter, så snart netstikket er sat i stikdå- sen og akkumulatoren 9 sidder i ladeskakten 11. Den grønne kontrollampe 12 er ikke nogen lade- tilstandsindikator! Den grønne kontrollampe bety- der, at akkuen er ved at blive opladet. Når opladningen er færdig (ca. 3–5 timer), trækkes ladeaggregatets netstik ud af stikdåsen og akkuen tages ud. Akkuen bør ikke være opladet i mere end 5,5 ti- mer. En varm akku er tegn på, at den er helt opladet. Brugshenvisninger Ladeaggregatet kan opvarmes, hvis ladecyklerne gennemføres kontinuerligt eller flere gange i træk uden afbrydelse. Dette er dog uden betydning og ty- der ikke på en teknisk defekt. En ny akku eller en akku, som ikke har været benyt- tet i længere tid, yder først fuld kapacitet efter ca. 5 opladninger og afladninger. Når driftstiden pr. opladning forkortes væsentligt, er det tegn på, at akkuerne er slidt op og skal udskiftes. Sæt først akkuen i, når akku-trimmeren er helt samlet. Sørg for, at akku-trimmeren samles i denne ræk- kefølge: Trimmerskaft monteres Stik overdelen på skaftet 4 og underdelen på skaf- tet 5 sammen, til der høres et „klik“. Bemærk: Når over- og underdelen på skaftet først er skubbet sammen, kan de ikke mere skilles ad. Sørg for, at kablet hverken kommer i klemme el- ler snoes. Montering af beskyttelsesskærm Sæt beskyttelseskappen 8 fast på trimmerhove- det 6. ➊ Sæt beskyttelseskappen fast i trimmerhovedet og skub denne bagud. ➋ Tryk beskyttelseskappen nedad, til denne falder sikkert i hak (klik). Montering af skæreskive/kniv Tryk skæreskiven 15 fast på drivakslen (klik). Sæt kniven 16 på stiften 17, tryk den nedad og træk den udad, til den falder i hak. Fjern sten, løse genstande af træ og andre genstande fra det område, hvor græstrim- meren skal benyttes. Skærekniven fortsætter med at rotere i et par se- kunder, efter akku-græstrimmeren er slukket. Motoren/skærekniven skal stå helt stille, før den tændes igen. Sluk og tænd ikke for trimmeren hurtigt efter hin- anden. Tænd og sluk Tryk på kontakten 1 og hold den nede. Slip kontak- ten 1 for at afbryde. Klipning af græs Bevæg akku-græstrimmeren til højre og venstre. Den skal altid holdes i en god afstand fra kroppen. Akku-græsgrimmeren kan klippe græs indtil en højde på 15 cm. Højere græs klippes i flere om- gange. Klipning rundt om træer og buske Klip forsigtigt rundt om træer og buske, så de ikke kommer i kontakt med tråden. Planter kan dø, hvis barken beskadiges. Akkuens levetid Akkuens levetid afhænger af arbejdsbetingelserne: Nemme betingelser: indtil 500 meter Gennemsnitlige betingelser: indtil 300 meter Vanskelige betingelser: indtil 50 meter For din egen sikkerheds skyld Bemærk! Sluk for trimmeren og fjern akkuen, før den indstilles eller rengøres. Skærekniven fortsætter med at rotere i et par sekunder, efter akku-trimmeren er slukket. Pas på – berør ikke den roterende skærekniv. Samling

F016L70 457.book Seite 3 Montag, 18. Dezember 2006 9:45 09 50 • F016L70 457 • 06.12Dansk - 4 Akkuen skal tages ud, før der arbejdes på trimmeren. Bemærk: For at sikre lang og pålidelig drift skal føl- gende vedligeholdelse udføres jævnligt. Undersøg maskinen for synlige mangler med regel- mæssige mellemrum som f.eks. løse forbindelser og slidte eller beskadigede dele. Kontrollér at dæksler og skærme ikke er beskadi- gede og at de er monteret rigtigt. Udfør evt. fornøden vedligeholdelse eller reparationer før brug. Skulle græstrimmeren trods omhyggelig fabrikation og kontrol engang holde op med at fungere, skal re- parationen udføres af et autoriseret serviceværksted for Bosch-elektroværktøj. Det 10-cifrede bestillingsnummer for maskinen skal altid angives ved forespørgsler og bestilling af reser- vedele. Akkuen skal tages ud, før der arbejdes på trimmeren. Når kniven 16 er slidt, fjernes den ved at trykke den indad, til den springer ud af stiften 17. Rens stiften 17 for plastrester/snavs med en skarp kniv. En ny kniv 16 monteres ved at anbringe kniven 16 på stiften 17, trykke den nedad og trække den udad, indtil den falder i hak. Bemærk: Anvend kun reserveskæreknive fra Bosch. Denne specialudvikling råder over forbed- rede skære- og fremføringsegenskaber. Andre skæ- reknive fører til et dårligere arbejdsresultat. Sluk for trimmeren og tag akkuen ud. Sørg for, at akkuen er fjernet, før trimmeren stil- les til opbevaring. Rengør græstrimmeren grundigt udvendigt med en blød børste og en klud. Brug ikke vand, opløsnings- eller polermidler. Fjern alt græs og affald, især fra ventilationsåbningerne 7. Vend trimmeren om på siden og rengør den indven- dige side af beskyttelsesskærmen 8. Sammenpres- set, afklippet græs fjernes med et træ- eller plastik- redskab. Akkuen skal opbevares ved en temperatur mellem 0 og 45° C. Vedligeholdelse Vedligeholdelse af kniven

Efter trimning/opbevaring F016L70 457.book Seite 4 Montag, 18. Dezember 2006 9:45 09 51 • F016L70 457 • 06.12Dansk - 5 I følgende tabel angives de kontroleftersyn og det arbejde, som kan udføres, hvis maskinen ikke fungerer rigtigt. Hvis du ikke kan finde/løse problemet hermed, bedes du kontakte serviceforhandleren. OBS: Sluk for apparatet og tag akkuen ud, før fejlen søges. Fejlfinding Symptom Mulig årsag Afhjælpning Beskyttelseskappen kan ikke trækkes hen over skæreskiven Forkert montering Fjern skæreskiven og montér beskyt- tesleskappen igen, se også „Monte- ring“ Græstrimmeren arbejder ikke Akkuen er afladet Oplad akku, se også forskrifter mht. opladning Græstrimmeren arbejder med afbrydelser Maskinens indvendige ledninger er be- skadiget Start-stop-kontakten er defekt Kontakt serviceforhandleren Kontakt serviceforhandleren For stor vibration/støj Maskine defekt Kniv brækket Kontakt serviceforhandleren Udskift kniven For lille snitvarighed pr. akku-opladning Akku har ikke været brugt i længere tid eller kun i kort tid Græsset er for højt Akku slidt Oplad akkuen helt, se også forskrifter mht. opladning Klip græsset i flere omgange Erstat akkumulatoren Kniv bevæger sig ikke Akkuen er afladet Maskine defekt Oplad akku, se også forskrifter mht. opladning Kontakt serviceforhandleren Maskinen klipper ikke Kniv brækket Akku ikke helt opladet Græsset har viklet sig ind i skæreski- ven Udskift kniven Oplad akku, se også forskrifter mht. opladning Fjern græsset Opladning er ikke mulig, da akkumulatoren ikke er funktionsdygtig Kontakterne på akkumulatoren er snavsede Akkumulatoren er defekt, fordi en led- ning i akkumulatoren (enkeltceller) er afbrudt Rengør kontakterne (f.eks. ved at sætte akkuen i og tage den ud flere gange) Erstat akkumulatoren LED-lampen 12 lyser ikke, når stikket er sat i stikdåsen og akkuen er sat i ladeskakten 11. Opladningsaggregatets stik er ikke sat rigtigt i stikdåsen Stikdåse, kabel eller opladningsaggre- gat er defekt Sæt stikket rigtigt (helt) i stikdåsen Kontrollér netspændingen og lad evt. opladningsaggregatet blive kontrolle- ret af et autoriseret service-værksted for Bosch-elektroværktøj F016L70 457.book Seite 5 Montag, 18. Dezember 2006 9:45 09 52 • F016L70 457 • 06.12Dansk - 6 El-værktøj, tilbehør og emballage skal genbruges på en miljøvenlig måde. Gælder kun for EU-lande: Smid ikke el-værktøj ud sammen med det almindelige husholdningsaffald! Iht. det europæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr skal kasseret elek- trisk udstyr indsamles separat og genbruges iht. gældende miljøfor- skrifter. Reservedelstegninger og informationer om re- servedele findes under: www.bosch-pt.com Bosch Service Center for el-værktøj Telegrafvej 3 2750 Ballerup ✆ Service: ............................................. +45 44 89 88 55 Fax ............................................................... +45 44 89 87 55 ✆ Teknisk vejledning: ...................... +45 44 89 88 56 ✆ Den direkte line: ............................ +45 44 68 35 60 Måleværdier beregnes iht. 2000/14/EF (1,60 m højde, 1,0 m afstand) og EN 28 662. Værktøjets A-vurderede støjniveau er typisk: Lydtry- kniveau 72 dB (A), lydeffektniveau 88 dB (A). Hånd-arm-vibrationsniveauet er typisk under 2,5 m/s
