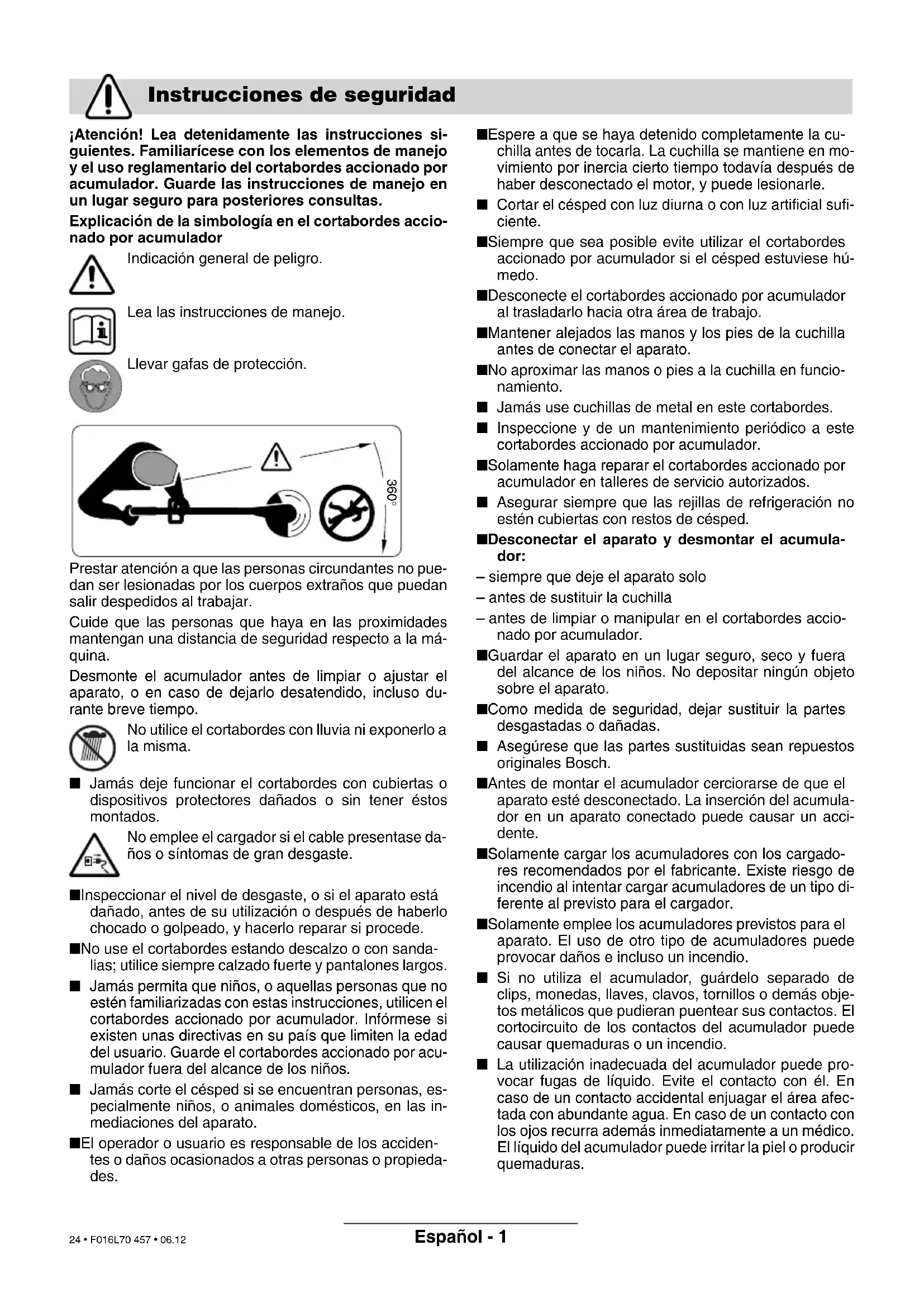

Sous réserve de modifications Elimination de déchets Service après-vente Déclaration de conformité F016L70 457.book Seite 6 Montag, 18. Dezember 2006 9:45 09 23 • F016L70 457 • 06.12Español - 1 ¡Atención! Lea detenidamente las instrucciones si- guientes. Familiarícese con los elementos de manejo y el uso reglamentario del cortabordes accionado por acumulador. Guarde las instrucciones de manejo en un lugar seguro para posteriores consultas. Explicación de la simbología en el cortabordes accio- nado por acumulador Indicación general de peligro. Lea las instrucciones de manejo. Llevar gafas de protección. Prestar atención a que las personas circundantes no pue- dan ser lesionadas por los cuerpos extraños que puedan salir despedidos al trabajar. Cuide que las personas que haya en las proximidades mantengan una distancia de seguridad respecto a la má- quina. Desmonte el acumulador antes de limpiar o ajustar el aparato, o en caso de dejarlo desatendido, incluso du- rante breve tiempo. No utilice el cortabordes con lluvia ni exponerlo a la misma. ■ Jamás deje funcionar el cortabordes con cubiertas o dispositivos protectores dañados o sin tener éstos montados. No emplee el cargador si el cable presentase da- ños o síntomas de gran desgaste. ■ Inspeccionar el nivel de desgaste, o si el aparato está dañado, antes de su utilización o después de haberlo chocado o golpeado, y hacerlo reparar si procede. ■ No use el cortabordes estando descalzo o con sanda- lias; utilice siempre calzado fuerte y pantalones largos. ■ Jamás permita que niños, o aquellas personas que no estén familiarizadas con estas instrucciones, utilicen el cortabordes accionado por acumulador. Infórmese si existen unas directivas en su país que limiten la edad del usuario. Guarde el cortabordes accionado por acu- mulador fuera del alcance de los niños. ■ Jamás corte el césped si se encuentran personas, es- pecialmente niños, o animales domésticos, en las in- mediaciones del aparato. ■ El operador o usuario es responsable de los acciden- tes o daños ocasionados a otras personas o propieda- des. ■ Espere a que se haya detenido completamente la cu- chilla antes de tocarla. La cuchilla se mantiene en mo- vimiento por inercia cierto tiempo todavía después de haber desconectado el motor, y puede lesionarle. ■ Cortar el césped con luz diurna o con luz artificial sufi- ciente. ■ Siempre que sea posible evite utilizar el cortabordes accionado por acumulador si el césped estuviese hú- medo. ■ Desconecte el cortabordes accionado por acumulador al trasladarlo hacia otra área de trabajo. ■ Mantener alejados las manos y los pies de la cuchilla antes de conectar el aparato. ■ No aproximar las manos o pies a la cuchilla en funcio- namiento. ■ Jamás use cuchillas de metal en este cortabordes. ■ Inspeccione y de un mantenimiento periódico a este cortabordes accionado por acumulador. ■ Solamente haga reparar el cortabordes accionado por acumulador en talleres de servicio autorizados. ■ Asegurar siempre que las rejillas de refrigeración no estén cubiertas con restos de césped. ■ Desconectar el aparato y desmontar el acumula- dor: – siempre que deje el aparato solo – antes de sustituir la cuchilla – antes de limpiar o manipular en el cortabordes accio- nado por acumulador. ■ Guardar el aparato en un lugar seguro, seco y fuera del alcance de los niños. No depositar ningún objeto sobre el aparato. ■ Como medida de seguridad, dejar sustituir la partes desgastadas o dañadas. ■ Asegúrese que las partes sustituidas sean repuestos originales Bosch. ■ Antes de montar el acumulador cerciorarse de que el aparato esté desconectado. La inserción del acumula- dor en un aparato conectado puede causar un acci- dente. ■ Solamente cargar los acumuladores con los cargado- res recomendados por el fabricante. Existe riesgo de incendio al intentar cargar acumuladores de un tipo di- ferente al previsto para el cargador. ■ Solamente emplee los acumuladores previstos para el aparato. El uso de otro tipo de acumuladores puede provocar daños e incluso un incendio. ■ Si no utiliza el acumulador, guárdelo separado de clips, monedas, llaves, clavos, tornillos o demás obje- tos metálicos que pudieran puentear sus contactos. El cortocircuito de los contactos del acumulador puede causar quemaduras o un incendio. ■ La utilización inadecuada del acumulador puede pro- vocar fugas de líquido. Evite el contacto con él. En caso de un contacto accidental enjuagar el área afec- tada con abundante agua. En caso de un contacto con los ojos recurra además inmediatamente a un médico. El líquido del acumulador puede irritar la piel o producir quemaduras. Instrucciones de seguridad 360° F016L70 457.book Seite 1 Montag, 18. Dezember 2006 9:45 09 24 • F016L70 457 • 06.12Español - 2 El aparato ha sido diseñado para cortar césped y malas hierbas debajo de arbustos, y en pendientes o bordes que no sean accesibles con el cortacés- ped. Su uso reglamentario implica además la utilización a una temperatura ambiente entre 0 °C y 40 °C. Este manual contiene instrucciones importantes para el montaje correcto y la utilización segura de su aparato. Por ello, es muy importante que lea deteni- damente esta instrucciones. Saque con cuidado del embalaje el cortabordes ac- cionado por acumulador y verifique si se adjuntan todas las piezas mencionadas a continuación: – Cortadora peinadora – Caperuza protectora – Plato de corte – Cuchilla de corte – Cargador – Instrucciones de manejo Si faltasen piezas, o si alguna de ellas estuviese dañada, di- ríjase por favor al comercio de su adquisición. 1 Interruptor de conexión/desconexión 2 Empuñadura 3 Empuñadura guía 4 Barra superior 5 Barra inferior 6 Cabezal 7 Rejillas de refrigeración 8 Caperuza protectora 9 Acumulador 10 Cargador 11 Alojamiento para carga del acumulador 12 Indicador por LED 13 Enchufe de red** 14 Número de serie **específico de cada país ¡Los accesorios descritos e ilustrados no correspon- den en parte al material que se adjunta! Características técnicas Cortabordes accionado por acumulador

Número de pedido 3 600 H78 H.. 3 600 H78 J.. Revoluciones en vacío [min

] 9 500 9 000 Diámetro de corte [cm] 23 26 Peso (sin accesorios) [kg] 1,9 2,0 Número de serie Ver nº de serie 14 (placa de características) indicado en la máquina. Acumulador NiMH NiMH Número de pedido 2 607 335 699 2 607 335 699 Tensión nominal [V] 14,4 14,4 Capacidad [Ah] 1,5 1,5 Tiempo de carga (con el acumu- lador descargado) [h] 3 – 5* 3 – 5* Cargador AL 1404 AL 1404 Número de pedido 2 607 225 .. 2 607 225 .. Corriente de carga [A] 0,4 0,4 Margen de la temperatura de carga admisible [°C] 0 – 45 0 – 45 *El tiempo de carga está referido a una tensión de entrada del cargador de 230 V. Utilización reglamentaria Introducción Material que se adjunta Elementos de la máquina F016L70 457.book Seite 2 Montag, 18. Dezember 2006 9:45 09 25 • F016L70 457 • 06.12Español - 3 Proceso de carga Una vez conectado el enchufe de red a la toma de corriente, el proceso de carga se inicia en el mo- mento de insertar el acumulador 9 en el aloja- miento 11. ¡El LED verde 12 no señaliza el estado de carga! Éste se enciende al circular la corriente de carga. Al finalizarse el proceso de carga (después de aprox. 3 a 5 h), sacar el enchufe del cargador de la red y extraer el acumulador. El acumulador no deberá cargarse más de 5,5 h. El aumento de la temperatura del acumulador seña- liza que éste está completamente cargado. Instrucciones para el uso Al utilizar el cargador prolongadamente puede ocu- rrir que éste se caliente. Esto es normal y no supone que el aparato esté averiado. Un acumulador nuevo o que no haya sido usado du- rante largo tiempo alcanza su plena potencia des- pués de aprox. 5 ciclos de carga y descarga. Si después de cargar los acumuladores el tiempo de funcionamiento fuese muy reducido, ello es señal de que están agotados y deben sustituirse. Monte completamente el cortabordes an- tes de insertar el acumulador. Cerciórese de que el cortabordes sea ensam- blado en este orden: Ensamble de las barras del cortabordes Empalme la barra superior 4 con la barra inferior 5 hasta percibir un “clic”. Observación: Una vez unidas ambas barras no es posible desensamblarlas de nuevo. Cerciórese de que los cables no queden aprisio- nados ni retorcidos. Montaje de la caperuza protectora Monte la caperuza protectora 8 en el cabezal 6. ➊ Enganche la caperuza protectora en el cabezal y empújela hacia atrás. ➋ Empuje hacia abajo la parte posterior de la cape- ruza protectora hasta enclavarla firmemente (clic). Montaje del plato de corte/cuchilla Meta a presión el plato de corte 15 en el árbol motriz (clic). Inserte en la espiga 17 la cuchilla 16, presiónela ha- cia abajo, y tire de ella hacia fuera hasta enclavarla. Retire piedras, trozos de madera sueltos y demás objetos del área a trabajar. Tras la desconexión del cortabordes se man- tiene todavía en funcionamiento por inercia la cuchilla de corte durante algunos segundos. Es- pere a que se haya detenido el motor/cuchilla de corte, antes de conectarlo de nuevo. No desconectar y volver a conectar el aparato a intervalos breves. Conexión y desconexión Accionar y mantener pulsado el interruptor 1. Para la desconexión soltar el interruptor 1. Corte de césped Ir guiando el cortabordes accionado por acumulador con movimiento de vaivén hacia la izquierda y dere- cha, manteniéndolo suficientemente separado del cuerpo. El cortabordes accionado por acumulador puede cortar eficazmente césped hasta una altura de 15 cm. Corte césped de más altura de forma esca- lonada. Recorte en torno a árboles y arbustos Recorte con cuidado el césped cercano a los árbo- les y arbustos evitando que el hilo consiga tocarlos. Las plantas pueden llegar a estropearse si se daña su tallo. Para su seguridad ¡Atención! Desconecte el aparato y desmonte el acumulador antes de realizar trabajos de ajuste o limpieza. Tras la desconexión del cortabordes se man- tiene todavía en funcionamiento por inercia durante algunos segundos la cuchilla de corte. Precaución –no toque las cuchilla de corte en funcionamiento. Montaje

Cortes normales y recorte de bordes

F016L70 457.book Seite 3 Montag, 18. Dezember 2006 9:45 09 26 • F016L70 457 • 06.12Español - 4 Autonomía del acumulador La autonomía del acumulador depende de las con- diciones de trabajo: Condiciones favorables: hasta 500 metros Condiciones normales: hasta 300 metros Condiciones desfavorables: hasta 50 metros Antes de cualquier manipulación en la má- quina extraer el acumulador. Observación: Efectúe periódicamente los siguientes trabajos de mantenimiento para asegurar una utili- zación prolongada y fiable del aparato. Inspeccionar periódicamente el aparato en cuanto a daños manifiestos, como piezas sueltas, desgasta- das o dañadas. Verifique que las cubiertas y dispositivos protecto- res estén correctamente montados y que no estén dañados. Antes de la utilización del aparato efectúe los trabajos de mantenimiento o reparación que sean necesarios. Si a pesar de los esmerados procesos de fabrica- ción y control, la peinadora cortadora de césped lle- gase a averiarse, la reparación deberá encargarse a un taller de servicio autorizado para herramientas eléctricas Bosch. Al realizar consultas o solicitar piezas de repuesto, ¡es imprescindible indicar siempre el número de pe- dido de 10 cifras que figura en la placa de caracte- rísticas del aparato! Antes de cualquier manipulación en la má- quina extraer el acumulador. Para desmontar la cuchilla 16 desgastada, tirar de ella hasta hacerla salir de la espiga 17. Desprender completamente, con un cuchillo afilado, los restos de plástico/suciedad que pudieran estar adheridos a la espiga 17. Para montar una cuchilla 16 nueva inserte ésta en la espiga 17, presione la cuchilla hacia abajo, y tire de ella hacia fuera hasta enclavarla. Observación: Solamente emplear cuchillas de re- puesto Bosch. Estas cuchillas han sido especial- mente desarrolladas para obtener unas mejores prestaciones en el corte. Las cuchillas de corte de otros fabricantes merman el rendimiento obtenido en el trabajo. Desconecte aparato y retire el acumula- dor. Cerciórese de haber desmontado el acumulador antes de guardar el aparato. Limpiar minuciosamente la parte exterior de la pei- nadora cortadora de césped con un cepillo blando y un paño. No utilizar agua, disolvente ni agentes para pulir. Eliminar completamente la hierba adherida y las partículas, especialmente en el área de las reji- llas de refrigeración 7. Colocar el aparato sobre un costado y limpiar el in- terior de la caperuza de protección 8. Desprender el material compactado que pudiera estar adherido, con un trozo de madera o plástico. Se recomienda guardar el acumulador a una tempe- ratura entre 0 y 45 °C. Mantenimiento Mantenimiento de la cuchilla Después del corte/almacenaje

F016L70 457.book Seite 4 Montag, 18. Dezember 2006 9:45 09 27 • F016L70 457 • 06.12Español - 5 La tabla siguiente muestra ciertos síntomas de fallo y la forma de subsanarlos en caso de presentarse ano- malías en su máquina. Si ello no le ayudase a localizar el problema, diríjase un taller de servicio. Atención: Antes de intentar localizar una avería, desconectar el aparato, y retirar el acumulador. Investigación de averías Síntomas Posible causa Solución La caperuza protectora no puede pasarse por en- cima del plato de corte Montaje incorrecto Desmontar el plato de corte y volver a montar la caperuza protectora, ver también "Montaje” La peinadora cortadora de césped no funciona Batería descargada Cargar acumulador, ver también “Indi- caciones para la carga”. La peinadora cortadora de césped funciona de manera intermitente Cableado interno de la máquina defec- tuoso Interruptor de conexión/desconexión defectuoso Acudir al servicio de asistencia técnica Acudir al servicio de asistencia técnica Vibraciones o ruido exce- sivo Máquina defectuosa Cuchilla rota Acudir al servicio de asistencia técnica Sustituya la cuchilla La autonomía de funcio- namiento tras la recarga del acumulador es dema- siado corta El acumulador no fue utilizado durante largo tiempo o se ha usado pocas ve- ces todavía Césped demasiado alto Acumulador agotado Recargue completamente el acumula- dor, ver también las indicaciones de carga Cortar el césped en varias pasadas Sustituir el acumulador La cuchilla no se mueve Batería descargada Máquina defectuosa Cargar acumulador, ver también “Indi- caciones para la carga”. Acudir al servicio de asistencia técnica El aparato no corta Cuchilla rota El acumulador no está completamente cargado El césped se ha enredado en el plato de corte Sustituya la cuchilla Cargar acumulador, ver también “Indi- caciones para la carga”. Desenrede el césped No es posible cargar con el cargador Los contactos del acumulador están sucios El acumulador está defectuoso debido a una interrupción interna (entre las celdas) Limpiar los contactos (p. ej. metiendo y sacando varias veces el acumula- dor), o sustituir el acumulador si fuese preciso Sustituir el acumulador El LED indicador 12 no se enciende al conectar el enchufe de red a la toma de corriente ni al in- sertar el acumulador en el alojamiento de carga 11 El enchufe del cargador no está (co- rrectamente) metido Toma de corriente, cable o cargador defectuosos Introducir el enchufe (completamente) en la toma de corriente Medir la tensión de red y, si procede, hacer comprobar el cargador por un servicio técnico autorizado para herra- mientas eléctricas Bosch F016L70 457.book Seite 5 Montag, 18. Dezember 2006 9:45 09 28 • F016L70 457 • 06.12Español - 6 Recomendamos que las herramientas eléctricas, accesorios y embalajes sean sometidos a un pro- ceso de recuperación que respete el medio am- biente. Sólo para países de la UE: ¡No arroje las herramientas eléctricas a la basura! Conforme a la Directriz Europea 2002/96/CE sobre aparatos eléctri- cos y electrónicos inservibles, tras su conversión en ley nacional, deberán acumularse por separado las herramientas eléctri- cas para ser sometidas a un reciclaje ecológico. Los dibujos de despiece e informaciones sobre las piezas de repuesto las encontrará en internet bajo: www.bosch-pt.com España Robert Bosch España, S.A. Departamento de ventas Herramientas Eléctricas C/Hermanos García Noblejas, 19 28037 Madrid ✆ Asesoramiento al cliente.......... +34 901 11 66 97 Fax .............................................................. +34 91 327 98 63 Venezuela Robert Bosch S.A. Final Calle Vargas. Edf. Centro Berimer P.B. Boleita Norte Caracas 107 ✆ ........................................................ +58 (0)2 / 207 45 11 México Robert Bosch S.A. de C.V. ✆ Interior................................. +52 (0)1 / 800 627 1286 ✆ D.F............................................ +52 (0)1 / 52 84 30 62 E-Mail: arturo.fernandez@mx.bosch.com Argentina Robert Bosch Argentina S.A. Córdoba 5160 1414 Buenos Aires (Capital Federal) Atención al Cliente ✆ .................................................... +54 (0)810 / 555 2020 E-Mail: herramientas.bosch@ar.bosch.com Perú Autorex Peruana S.A. República de Panamá 4045, Lima 34 ✆ ......................................................... +51 (0)1 / 475-5453 E-Mail: vhe@autorex.com.pe Chile EMASA S.A. Irarrázaval 259 – Ñuñoa Santiago ✆ ......................................................... +56 (0)2 / 520 3100 E-Mail: emasa@emasa.cl Determinación de los valores de medición según norma 2000/14/CE (a 1,60 m de altura y 1,0 m de distancia) y EN 28 662. El nivel de ruido típico de la máquina corresponde a: nivel de presión de sonido 72 dB (A); nivel de poten- cia de sonido 88 dB (A). El nivel de vibraciones típico en la mano/brazo es menor de 2,5 m/s

Declaramos bajo nuestra sola responsabilidad que este producto está en conformidad con las normas o documentos normalizados siguientes: EN 786, EN 60 335 de acuerdo con las regulaciones 89/336/CEE, 98/37/CE, 2000/14/CE. 2000/14/CE: El nivel de potencia acústica L

que se garantiza, es inferior a 94 dB (A). Procedimiento para evaluación de la conformidad según apén- dice VI. Servicio de inspección designado: SRL, Sudbury England Nº de identificación del servicio de inspección desig- nado: 1088 Leinfelden, 01.06.2006. Dr. Egbert Schneider Dr. Eckerhard Strötgen Senior Vice President Head of Product Engineering Certification Robert Bosch GmbH, Power Tools Division
