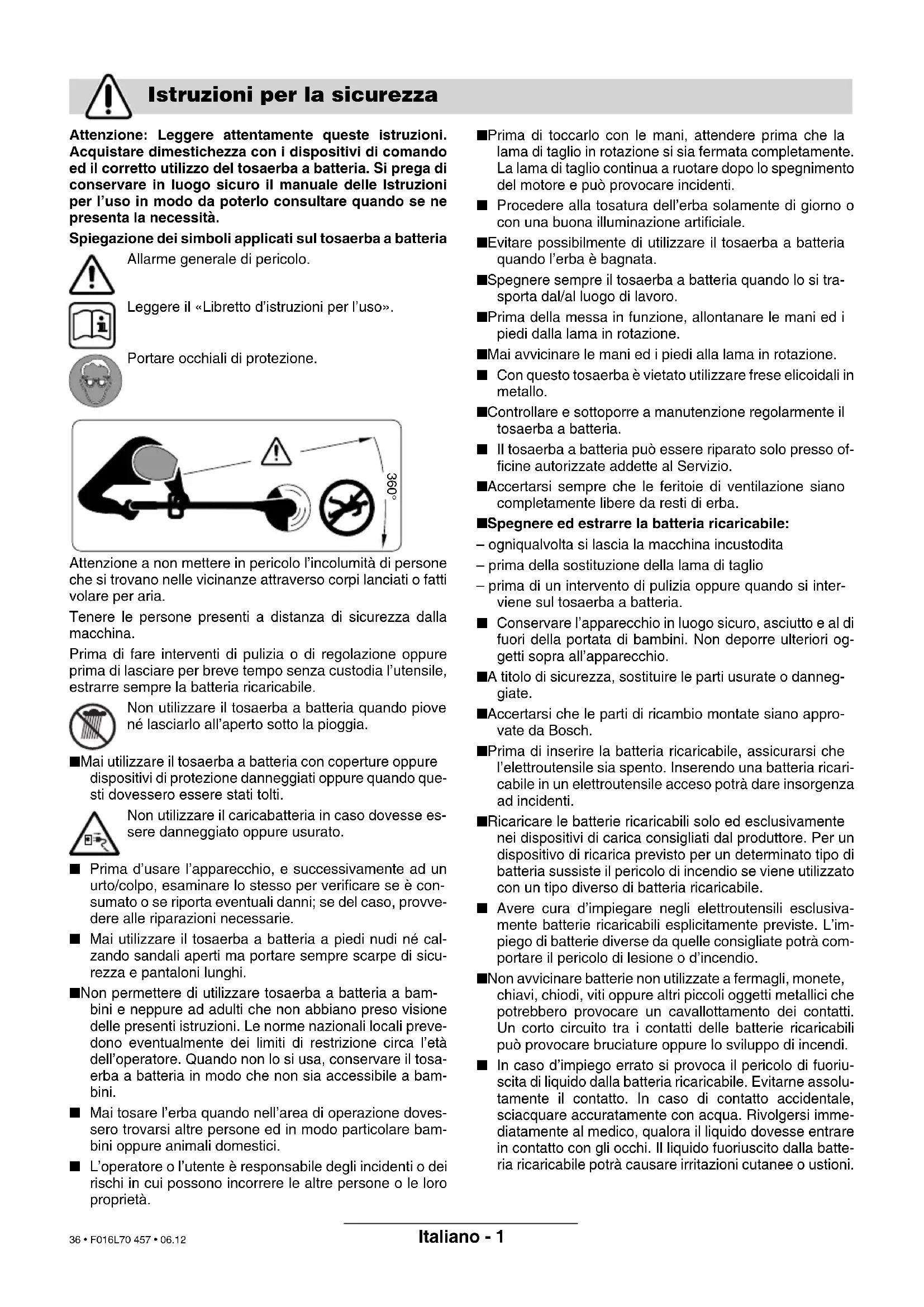

Reservado o direito a modificações Eliminação Serviço ao cliente Declaração de conformidade F016L70 457.book Seite 6 Montag, 18. Dezember 2006 9:45 09 35 • F016L70 457 • 06.12Italiano - 1 Attenzione: Leggere attentamente queste istruzioni. Acquistare dimestichezza con i dispositivi di comando ed il corretto utilizzo del tosaerba a batteria. Si prega di conservare in luogo sicuro il manuale delle Istruzioni per l’uso in modo da poterlo consultare quando se ne presenta la necessità. Spiegazione dei simboli applicati sul tosaerba a batteria Allarme generale di pericolo. Leggere il «Libretto d’istruzioni per l’uso». Portare occhiali di protezione. Attenzione a non mettere in pericolo l’incolumità di persone che si trovano nelle vicinanze attraverso corpi lanciati o fatti volare per aria. Tenere le persone presenti a distanza di sicurezza dalla macchina. Prima di fare interventi di pulizia o di regolazione oppure prima di lasciare per breve tempo senza custodia l’utensile, estrarre sempre la batteria ricaricabile. Non utilizzare il tosaerba a batteria quando piove né lasciarlo all’aperto sotto la pioggia. ■ Mai utilizzare il tosaerba a batteria con coperture oppure dispositivi di protezione danneggiati oppure quando que- sti dovessero essere stati tolti. Non utilizzare il caricabatteria in caso dovesse es- sere danneggiato oppure usurato. ■ Prima d’usare l’apparecchio, e successivamente ad un urto/colpo, esaminare lo stesso per verificare se è con- sumato o se riporta eventuali danni; se del caso, provve- dere alle riparazioni necessarie. ■ Mai utilizzare il tosaerba a batteria a piedi nudi né cal- zando sandali aperti ma portare sempre scarpe di sicu- rezza e pantaloni lunghi. ■ Non permettere di utilizzare tosaerba a batteria a bam- bini e neppure ad adulti che non abbiano preso visione delle presenti istruzioni. Le norme nazionali locali preve- dono eventualmente dei limiti di restrizione circa l’età dell’operatore. Quando non lo si usa, conservare il tosa- erba a batteria in modo che non sia accessibile a bam- bini. ■ Mai tosare l’erba quando nell’area di operazione doves- sero trovarsi altre persone ed in modo particolare bam- bini oppure animali domestici. ■ L’operatore o l’utente è responsabile degli incidenti o dei rischi in cui possono incorrere le altre persone o le loro proprietà. ■ Prima di toccarlo con le mani, attendere prima che la lama di taglio in rotazione si sia fermata completamente. La lama di taglio continua a ruotare dopo lo spegnimento del motore e può provocare incidenti. ■ Procedere alla tosatura dell’erba solamente di giorno o con una buona illuminazione artificiale. ■ Evitare possibilmente di utilizzare il tosaerba a batteria quando l’erba è bagnata. ■ Spegnere sempre il tosaerba a batteria quando lo si tra- sporta dal/al luogo di lavoro. ■ Prima della messa in funzione, allontanare le mani ed i piedi dalla lama in rotazione. ■ Mai avvicinare le mani ed i piedi alla lama in rotazione. ■ Con questo tosaerba è vietato utilizzare frese elicoidali in metallo. ■ Controllare e sottoporre a manutenzione regolarmente il tosaerba a batteria. ■ Il tosaerba a batteria può essere riparato solo presso of- ficine autorizzate addette al Servizio. ■ Accertarsi sempre che le feritoie di ventilazione siano completamente libere da resti di erba. ■ Spegnere ed estrarre la batteria ricaricabile: – ogniqualvolta si lascia la macchina incustodita – prima della sostituzione della lama di taglio – prima di un intervento di pulizia oppure quando si inter- viene sul tosaerba a batteria. ■ Conservare l’apparecchio in luogo sicuro, asciutto e al di fuori della portata di bambini. Non deporre ulteriori og- getti sopra all’apparecchio. ■ A titolo di sicurezza, sostituire le parti usurate o danneg- giate. ■ Accertarsi che le parti di ricambio montate siano appro- vate da Bosch. ■ Prima di inserire la batteria ricaricabile, assicurarsi che l’elettroutensile sia spento. Inserendo una batteria ricari- cabile in un elettroutensile acceso potrà dare insorgenza ad incidenti. ■ Ricaricare le batterie ricaricabili solo ed esclusivamente nei dispositivi di carica consigliati dal produttore. Per un dispositivo di ricarica previsto per un determinato tipo di batteria sussiste il pericolo di incendio se viene utilizzato con un tipo diverso di batteria ricaricabile. ■ Avere cura d’impiegare negli elettroutensili esclusiva- mente batterie ricaricabili esplicitamente previste. L’im- piego di batterie diverse da quelle consigliate potrà com- portare il pericolo di lesione o d’incendio. ■ Non avvicinare batterie non utilizzate a fermagli, monete, chiavi, chiodi, viti oppure altri piccoli oggetti metallici che potrebbero provocare un cavallottamento dei contatti. Un corto circuito tra i contatti delle batterie ricaricabili può provocare bruciature oppure lo sviluppo di incendi. ■ In caso d’impiego errato si provoca il pericolo di fuoriu- scita di liquido dalla batteria ricaricabile. Evitarne assolu- tamente il contatto. In caso di contatto accidentale, sciacquare accuratamente con acqua. Rivolgersi imme- diatamente al medico, qualora il liquido dovesse entrare in contatto con gli occhi. Il liquido fuoriuscito dalla batte- ria ricaricabile potrà causare irritazioni cutanee o ustioni. Istruzioni per la sicurezza 360° F016L70 457.book Seite 1 Montag, 18. Dezember 2006 9:45 09 36 • F016L70 457 • 06.12Italiano - 2 L’utensile è idoneo per tagliare erba ed erbacce sotto cespugli nonché su scarpate e bordi non ac- cessibili al tosaerba. L’uso corretto si riferisce ad una temperatura am- bientale tra 0 °C e 40 °C. Il presente manuale fornisce le istruzioni necessarie per un corretto assemblaggio ed un utilizzo sicuro della Vostra macchina. È importante leggere atten- tamente le presenti istruzioni. Estrarre il tosaerba a batteria con attenzione dall’im- ballaggio ed accertarsi che tutte le componenti che seguono facciano parte della fornitura: – Tosaerba a filo – Calotta di protezione – Disco portalama – Lama di taglio – Stazione di ricarica – Manuale di istruzioni In caso che un qualsiasi elemento dovesse mancare oppure dovesse essere danneggiato, mettersi in contatto con il ri- venditore presso il quale avete acquistato la macchina. 1 Interruttore di avvio/arresto 2 Impugnatura 3 Maniglia di guida 4 Parte superiore dell’asta 5 Parte inferiore dell’asta 6 Testa del tosaerba a filo 7 Feritoie di ventilazione 8 Calotta di protezione 9 Batteria 10 Stazione di ricarica 11 Sede di ricarica della batteria 12 Spia LED 13 Spina di rete** 14 Numero di serie **Varia secondo il Paese Gli accessori illustrati o descritti nelle istruzioni per l’uso non sono sempre compresi nella fornitura! Dati tecnici Tosaerba a batteria ART 23 EASYTRIM ACCU/

Codice di ordinazione 3 600 H78 H.. 3 600 H78 J.. Numero di giri a vuoto [g/min] 9 500 9 000 Diametro del taglio [cm] 23 26 Peso (senza accessori speciali) [kg] 1,9 2,0 Numero di serie Cfr. numero di serie 14 (targhetta di costruzione) applicata alla macchina. Batteria ricaricabile NiMH NiMH Codice di ordinazione 2 607 335 699 2 607 335 699 Tensione nominale [V] 14,4 14,4 Autonomia [Ah] 1,5 1,5 Tempo di ricarica (a batteria scarica) [min] 3 – 5* 3 – 5* Stazione di ricarica AL 1404 AL 1404 Codice di ordinazione 2 607 225 .. 2 607 225 .. Corrente di ricarica [A] 0,4 0,4 Campo ammesso di temperatura di ricarica [°C] 0 – 45 0 – 45 *Tempo di ricarica basato su una tensione in ingresso della stazione di ricarica pari a 230 V. Uso conforme alle norme Introduzione Volume di fornitura Elementi della macchina F016L70 457.book Seite 2 Montag, 18. Dezember 2006 9:45 09 37 • F016L70 457 • 06.12Italiano - 3 Processo di ricarica L’operazione di ricarica inizia non appena la spina di rete viene inserita nella presa per la corrente e la batteria 9 viene inserita nella sede di ricarica 11. Il LED verde 12 non è un indicatore dello stato di ricarica! Quando il LED verde si accende sta ad in- dicare la presenza della corrente di carica. Una volta terminata l’operazione di ricarica (ca. 3 h –5 h), estrarre la spina di rete della stazione di rica- rica dalla presa ed estrarvi la batteria ricaricabile. La batteria ricaricabile non dovrebbe essere ri- caricata per una durata di oltre 5,5 h. Un aumento della temperatura della batteria ricari- cabile sta ad indicare che questa è completamente carica. Indicazioni applicative In presenza di cicli di carica continui ovvero che si susseguono l’un l’altro ripetute volte senza interru- zioni sussiste la possibilità che di dispositivo di ca- rica si riscaldi. Ciò non dovrà creare preoccupazioni e non sta ad indicare la presenza di un difetto tec- nico dell’apparecchio. Una batteria che non sia stata utilizzata per un lungo periodo di tempo arriva a portare la sua piena pre- stazione solo dopo ca. 5 cicli di ricarica e scarica. Una durata di funzionamento della batteria che con ogni operazione di ricarica diventa sempre più breve sta ad indicare che le batterie sono usurate e che devono essere sostituite. Riapplicare la batteria ricaricabile solo dopo aver assemblato completamente il tosaerba a batteria. Accertarsi che il tosaerba a batteria venga as- semblato secondo il seguente ordine: Montaggio dell’asta del tosaerba a filo Infilare l’una nell’altra la parte superiore dell’asta 4 e la parte inferiore dell’asta 5 fino a quando si sente «clic». Nota bene: Una volta infilate l’una nell’altra la parte superiore e quella inferiore dell’asta non sarà più possibile separarle. Accertarsi che il cavo non sia incastrato e che non sia ritorto. Montaggio della calotta di protezione Applicare la cuffia di protezione 8 sulla testa del to- saerba a filo 6. ➊ Agganciare la cuffia di protezione alla testa del to- saerba a filo e spingerla all’indietro. ➋ Premere la cuffia di protezione verso il basso fino a quando questa arriverà a fare presa (clic). Montaggio disco portalama/lama di taglio Premere il disco portalama 15 sull’alberino di tra- smissione (clic). Applicare la lama di taglio 16 sul perno 17, premerlo verso il basso e tirarlo all’esterno fino a quando arri- verà a fare presa. Togliere pietre, pezzetti di legno ed ogni al- tro tipo di oggetti che possibilmente giac- ciono sulla superficie da tagliare. Una volta spento il tosaerba a batteria, la lama di taglio di taglio continua a girare per alcuni se- condi. Prima di riaccendere nuovamente il tosa- erba a batteria, attendere che il motore e la lama di taglio si siano fermati completamente. Non avviare nuovamente la macchina subito dopo averla disinserita. Avviare ed arrestare la macchina Premere l’interruttore 1 e tenerlo premuto. Per disin- serire la macchina, rilasciare l’interruttore 1. Taglio di erba Operare con il tosaerba a batteria spostandolo verso sinistra e verso destra avendo cura di tenerlo sem- pre ad una distanza sufficiente dal corpo. Il tosaerba a batteria può tagliare con efficacia l’erba fino ad un’altezza di 15 cm. In caso di erba più alta, tagliarla in diversi fasi. Tagli intorno ad alberi e cespugli Operare con attenzione quando si taglia intorno ad alberi oppure cespugli in modo da evitare un con- tatto con il filo da taglio. Le piante possono morire se se ne danneggia la corteccia. Per la Vostra sicurezza Attenzione: Prima di eseguire operazioni di re- golazione o di pulizia, spegnere l’utensile e ri- muovere la batteria ricaricabile. Una volta spento il tosaerba a batteria, la lama di taglio continua a girare per alcuni secondi. Attenzione – mai toccare la lama di taglio in ro- tazione. Montaggio

Taglio e tosatura di bordi

F016L70 457.book Seite 3 Montag, 18. Dezember 2006 9:45 09 38 • F016L70 457 • 06.12Italiano - 4 Autonomia della batteria ricaricabile L’autonomia della batteria ricaricabile dipende dalle condizioni di lavoro: Condizioni facili: fino a 500 metri Condizioni medie: fino a 300 metri Condizioni difficili: fino a 50 metri Prima di eseguire qualsiasi lavoro alla macchina, estrarre la batteria ricaricabile. Nota: Per garantire un funzionamento durevole ed affidabile, eseguire regolarmente le seguenti opera- zioni di manutenzione. Controllare regolarmente se la macchina abbia dei difetti visibili come per esempio fissaggi liberi e com- ponenti usurati oppure danneggiati. Controllare che i coperchi e le protezioni non siano danneggiati e siano montati correttamente. Eseguire le necessarie operazioni di manutenzione e ripara- zione prima di usare la macchina. Se nonostante gli accurati procedimenti di produ- zione e di controllo il tosaerba a filo dovesse gua- starsi, la riparazione va fatta effettuare da un Centro di assistenza Clienti autorizzato per gli elettroutensili Bosch. Comunicare sempre il codice di ordinazione a 10 cifre dell’elettroutensile in caso di richieste o di ordinazione di pezzi di ricambio! Prima di eseguire qualsiasi lavoro alla macchina, estrarre la batteria ricaricabile. Per rimuovere la lama di taglio usurata 16, premere la lama di taglio verso l’interno fino a farla saltare fuori dal perno 17. Utilizzando un coltello tagliente liberare il perno 17 da ogni resto di plastica/accumuli di sporcizia. Per montare una nuova lama di taglio 16, applicare la lama di taglio 16 sul perno 17, premerlo verso il basso e tirarlo verso l’esterno fino a quando se ne percepisce l’incastro. Nota bene: Utilizzare esclusivamente lame di ri- cambio Bosch. Questo sistema speciale è dotato di migliori caratteristiche di taglio e di una migliore tec- nica di alimentazione. Altri tipi di lame da taglio por- tano ad una peggiore prestazione di lavoro. Spegnere la macchina e rimuovere la bat- teria ricaricabile. Prima di conservare la macchina, accertarsi che la batteria ricari- cabile sia stata rimossa. Pulire a fondo la parte esterna del tosaerba con una spazzola morbida ed un panno. Non usare acqua, né solventi, né lucidi. Rimuovere completamente l’erba rimasta attaccata ed ogni tipo di particella, in modo particolare dalle aperture di ventilazione 7. Poggiare la macchina lateralmente e pulire interna- mente la calotta di protezione 8. Utilizzando un pezzo di legno oppure un pezzo di materiale in pla- stica, togliervi l’erba compatta rimasta attaccata. La batteria ricaricabile dovrebbe essere conservata ad una temperatura tra 0 e 45 °C. Manutenzione Manutenzione della lama Dopo la tosatura/conservare

F016L70 457.book Seite 4 Montag, 18. Dezember 2006 9:45 09 39 • F016L70 457 • 06.12Italiano - 5 La tabella seguente indica i controlli da effettuare e le azioni da intraprendere se la Vostra macchina non do- vesse funzionare correttamente. Qualora non si riuscisse ad identificare o a risolvere il problema, rivolgersi al rivenditore. Attenzione: Prima di iniziare la ricerca di disturbi, spegnere la macchina ed estrarre la batteria ricari- cabile. Individuazione dei guasti e rimedi Problema Possibili cause Rimedi La calotta di protezione non può essere tirata so- pra il disco portalama Montaggio errato Rimuovere il disco portalama e rimon- tare la calotta di protezione, vedere an- che «Montaggio» Il tosaerba a filo non fun- ziona Scaricare la batteria Caricare la batteria, vedere anche Istruzioni per la ricarica Il tosaerba a filo funziona con interruzioni Cablaggio interno danneggiato Interruttore avvio/arresto difettoso Contattare il Centro assistenza Clienti Contattare il Centro assistenza Clienti Vibrazioni e rumore ec- cessivi Macchina difettosa La lama di taglio è rotta Contattare il Centro assistenza Clienti Sostituire la lama di taglio La durata di taglio per ogni ricarica della batteria è troppo breve La batteria ricaricabile non è stata uti- lizzata per maggiori periodi di tempo oppure solo per brevi durate Erba troppo alta La batteria ricaricabile è diventata in- servibile Ricaricare completamente la batteria, vedere anche Istruzioni per la ricarica Tagliare in diverse fasi Sostituire la batteria La lama non si muove Scaricare la batteria Macchina difettosa Caricare la batteria, vedere anche Istruzioni per la ricarica Contattare il Centro assistenza Clienti La macchina non taglia La lama di taglio è rotta Batteria non ricaricata completamente L’erba si è avvolta nel disco portalama Sostituire la lama di taglio Caricare la batteria, vedere anche Istruzioni per la ricarica Rimuovere l’erba Operazione di ricarica non possibile per via di batteria difettosa I contatti delle batterie sono sporchi La batteria è difettosa perché all’in- terno della batteria vi è un’interruzione della linea di collegamento (singoli ele- menti della batteria) Pulire i contatti (ad es. mediante il ripe- tuto inserimento e disinserimento dell’accumulatore), se del caso sosti- tuire la batteria ricaricabile Sostituire la batteria L’indicatore LED 12 non si accende dopo l’inseri- mento della spina di col- legamento alla rete nella presa di alimentazione e dopo l’applicazione della batteria ricaricabile nella sede di ricarica 11 La spina della stazione di ricarica per batteria non è stata inserita (corretta- mente) Difetto della presa per la corrente, del cavo di alimentazione oppure della stazione di ricarica Inserire la spina (completamente) nella presa per la corrente Controllare la tensione di rete e, se il caso, far controllare la stazione di rica- rica da un autorizzato Centro per Assi- stenza Clienti per Elettroutensili Bosch F016L70 457.book Seite 5 Montag, 18. Dezember 2006 9:45 09 40 • F016L70 457 • 06.12Italiano - 6 Avviare ad un riciclaggio rispettoso dell’ambiente gli imballaggi, gli elettroutensili e gli accessori di- smessi. Solo per i Paesi della CE: Non gettare elettroutensili dismessi tra i rifiuti domestici! Conformemente alla norma della di- rettiva CE 2002/96 sui rifiuti di appa- recchiature elettriche ed elettroni- che (RAEE) ed all’attuazione del re- cepimento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separata- mente ed essere inviati ad una riutilizzazione ecolo- gica. Per prendere visione dei disegni in vista esplosa e delle informazioni relative ai pezzi di ricambio consultare il sito: www.bosch-pt.com Italia Robert Bosch S.p.A. Via Giovanni da Udine 15 20156 Milano ✆ ....................................................... +39 02 / 36 96 26 63 Fax ....................................................... +39 02 / 36 96 26 62 ✆ Filo diretto con Bosch......... +39 02 / 36 96 23 14 www.Bosch.it Svizzera ✆ ............................................................... 0 44 / 8 47 15 13 Fax ............................................................... 0 44 / 8 47 15 53 Valori misurati conformemente alla norma CE 2000/14 (1,60 m altezza, 1,0 m distanza) e EN 28 662. La misurazione A del livello di pressione acustica dell’utensile è di solito di: Livello di rumorosità 72 dB (A). Potenza della rumorosità 88 dB (A). Le vibrazioni sull’elemento mano-braccio di solito sono inferiori a 2,5 m/s

Assumendone la piena responsabilità, dichiariamo che il prodotto è conforme alle seguenti normative ed ai relativi documenti: EN 786, EN 60 335 in base alle prescrizioni delle direttive CEE 89/336, CE 98/ 37, CE 2000/14. CE 2000/14: Il livello della potenza sonora L

ga- rantito è minore di 94 dB (A). Procedimento di valu- tazione della conformità secondo appendice VI. Ufficio di sorveglianza tecnica: SRL, Sudbury En- gland Stazioni di prova indicate n. d’identificazione: 1088 Leinfelden, 01.06.2006. Dr. Egbert Schneider Dr. Eckerhard Strötgen Senior Vice President Head of Product Engineering Certification Robert Bosch GmbH, Power Tools Division
