NAUDOJIMO INSTRUKCIJA ART Easytrim Accu NIMH BOSCH

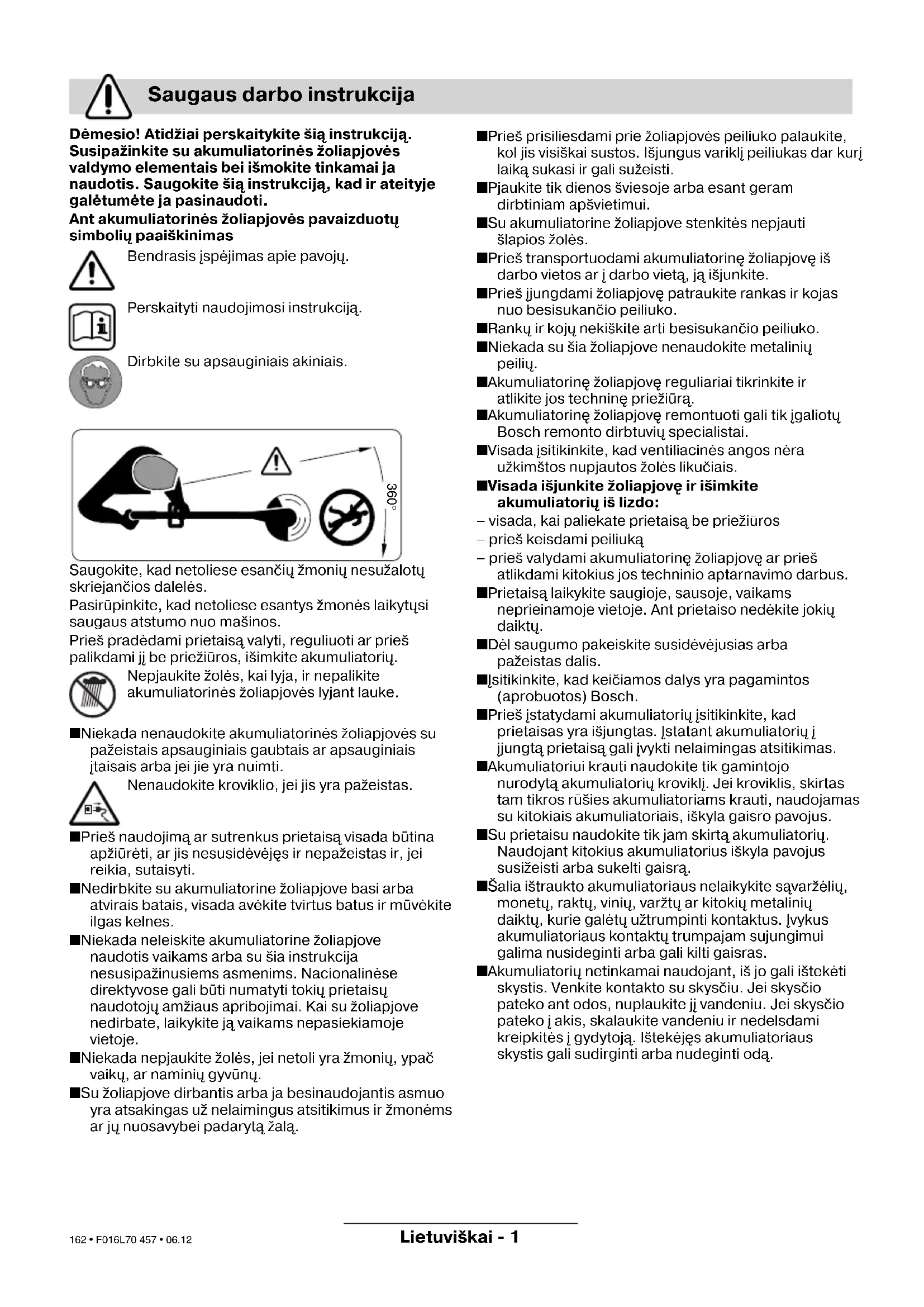

Tiesības uz izmaiām tiek saglabātas Atbrīvošanās no nolietotajiem izstrādājumiem Apkalpošana Deklarācija par atbilstību standartiem F016L70 457.book Seite 6 Montag, 18. Dezember 2006 9:45 09 161 • F016L70 457 • 06.12Lietuviškai - 1 Dėmesio! Atidžiai perskaitykite šią instrukciją. Susipažinkite su akumuliatorinės žoliapjovės valdymo elementais bei išmokite tinkamai ja naudotis. Saugokite šią instrukciją, kad ir ateityje galėtumėte ja pasinaudoti. Ant akumuliatorinės žoliapjovės pavaizduotų simbolių paaiškinimas Bendrasis įspėjimas apie pavojų. Perskaityti naudojimosi instrukciją. Dirbkite su apsauginiais akiniais. Saugokite, kad netoliese esančių žmonių nesužalotų skriejančios dalelės. Pasirūpinkite, kad netoliese esantys žmonės laikytųsi saugaus atstumo nuo mašinos. Prieš pradėdami prietaisą valyti, reguliuoti ar prieš palikdami jį be priežiūros, išimkite akumuliatorių. Nepjaukite žolės, kai lyja, ir nepalikite akumuliatorinės žoliapjovės lyjant lauke. ■ Niekada nenaudokite akumuliatorinės žoliapjovės su pažeistais apsauginiais gaubtais ar apsauginiais įtaisais arba jei jie yra nuimti. Nenaudokite kroviklio, jei jis yra pažeistas. ■ Prieš naudojimą ar sutrenkus prietaisą visada būtina apžiūrėti, ar jis nesusidėvėjęs ir nepažeistas ir, jei reikia, sutaisyti. ■ Nedirbkite su akumuliatorine žoliapjove basi arba atvirais batais, visada avėkite tvirtus batus ir mūvėkite ilgas kelnes. ■ Niekada neleiskite akumuliatorine žoliapjove naudotis vaikams arba su šia instrukcija nesusipažinusiems asmenims. Nacionalinėse direktyvose gali būti numatyti tokių prietaisų naudotojų amžiaus apribojimai. Kai su žoliapjove nedirbate, laikykite ją vaikams nepasiekiamoje vietoje. ■ Niekada nepjaukite žolės, jei netoli yra žmonių, ypač vaikų, ar naminių gyvūnų. ■ Su žoliapjove dirbantis arba ja besinaudojantis asmuo yra atsakingas už nelaimingus atsitikimus ir žmonėms ar jų nuosavybei padarytą žalą. ■ Prieš prisiliesdami prie žoliapjovės peiliuko palaukite, kol jis visiškai sustos. Išjungus variklį peiliukas dar kurį laiką sukasi ir gali sužeisti. ■ Pjaukite tik dienos šviesoje arba esant geram dirbtiniam apšvietimui. ■ Su akumuliatorine žoliapjove stenkitės nepjauti šlapios žolės. ■ Prieš transportuodami akumuliatorinę žoliapjovę iš darbo vietos ar į darbo vietą, ją išjunkite. ■ Prieš įjungdami žoliapjovę patraukite rankas ir kojas nuo besisukančio peiliuko. ■ Rankų ir kojų nekiškite arti besisukančio peiliuko. ■ Niekada su šia žoliapjove nenaudokite metalinių peilių. ■ Akumuliatorinę žoliapjovę reguliariai tikrinkite ir atlikite jos techninę priežiūrą. ■ Akumuliatorinę žoliapjovę remontuoti gali tik įgaliotų Bosch remonto dirbtuvių specialistai. ■ Visada įsitikinkite, kad ventiliacinės angos nėra užkimštos nupjautos žolės likučiais. ■ Visada išjunkite žoliapjovę ir išimkite akumuliatorių iš lizdo: – visada, kai paliekate prietaisą be priežiūros – prieš keisdami peiliuką – prieš valydami akumuliatorinę žoliapjovę ar prieš atlikdami kitokius jos techninio aptarnavimo darbus. ■ Prietaisą laikykite saugioje, sausoje, vaikams neprieinamoje vietoje. Ant prietaiso nedėkite jokių daiktų. ■ Dėl saugumo pakeiskite susidėvėjusias arba pažeistas dalis. ■ Įsitikinkite, kad keičiamos dalys yra pagamintos (aprobuotos) Bosch. ■ Prieš įstatydami akumuliatorių įsitikinkite, kad prietaisas yra išjungtas. Įstatant akumuliatorių į įjungtą prietaisą gali įvykti nelaimingas atsitikimas. ■ Akumuliatoriui krauti naudokite tik gamintojo nurodytą akumuliatorių kroviklį. Jei kroviklis, skirtas tam tikros rūšies akumuliatoriams krauti, naudojamas su kitokiais akumuliatoriais, iškyla gaisro pavojus. ■ Su prietaisu naudokite tik jam skirtą akumuliatorių. Naudojant kitokius akumuliatorius iškyla pavojus susižeisti arba sukelti gaisrą. ■ Šalia ištraukto akumuliatoriaus nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų, kurie galėtų užtrumpinti kontaktus. Įvykus akumuliatoriaus kontaktų trumpajam sujungimui galima nusideginti arba gali kilti gaisras. ■ Akumuliatorių netinkamai naudojant, iš jo gali ištekėti skystis. Venkite kontakto su skysčiu. Jei skysčio pateko ant odos, nuplaukite jį vandeniu. Jei skysčio pateko į akis, skalaukite vandeniu ir nedelsdami kreipkitės į gydytoją. Ištekėjęs akumuliatoriaus skystis gali sudirginti arba nudeginti odą. Saugaus darbo instrukcija 360° F016L70 457.book Seite 1 Montag, 18. Dezember 2006 9:45 09 162 • F016L70 457 • 06.12Lietuviškai - 2 Šis prietaisas skirtas žolei ir piktžolėms pjauti po krūmais bei šlaituose ir kraštuose, kurių neįmanoma pasiekti su žoliapjovėmis ant ratukų. Prietaisas yra tinkamas naudoti pagal paskirtį, kai aplinkos temperatūra yra nuo 0 °C iki 40 °C. Šioje instrukcijoje nurodyta, kaip prietaisą tinkamai surinkti ir saugiai juo naudotis. Todėl labai svarbu, kad šią instrukciją atidžiai perskaitytumėte. Atsargiai išpakuokite akumuliatorinę žoliapjovę ir patikrinkite, ar yra visos žemiau nurodytos dalys: – Žoliapjovė – Apsauginis gaubtas – Pjaunamasis diskas – Pjovimo peiliai – Kroviklis – Naudojimo instrukcija Jei trūksta atsarginių dalių ar jos yra sugedusios, kreipkitės į savo tiekėją. 1 Įjungimo-išjungimo jungiklis 2 Rankena 3 Papildoma rankena 4 Koto viršutinė dalis 5 Koto apatinė dalis 6 Variklio galvutė 7 Ventiliacinės angos 8 Apsauginis gaubtas 9 Akumuliatorius 10 Kroviklis 11 Akumuliatoriaus kroviklio lizdas 12 Šviesadiodis indikatorius 13 Kištukas** 14 Serijos numeris **priklauso nuo šalies, į kurią yra tiekiamas prietaisas Prietaiso komplekte gali būti ne visa pavaizduota arba aprašyta įranga. Techniniai duomenys Akumuliatorinė žoliapjovė- trimeris

Užsakymo numeris 3 600 H78 H.. 3 600 H78 J.. Tuščiosios eigos sūkių skaičius [min

] 9 500 9 000 Pjovimo zonos skersmuo [cm] 23 26 Svoris (be specialių priedų) [kg] 1,9 2,0 Serijos numeris Žr. ant mašinos (firminėje lentelėje) nurodytą serijos numerį 14. Akumuliatorius NiMH NiMH Užsakymo numeris 2 607 335 699 2 607 335 699 Nominalioji įtampa [V] 14,4 14,4 Talpa [Ah] 1,5 1,5 Įkrovimo laikas (kai akumuliatorius išsikrovęs) [h] 3 – 5* 3 – 5* Kroviklis AL 1404 AL 1404 Užsakymo numeris 2 607 225 .. 2 607 225 .. Krovimo srovė [A] 0,4 0,4 Leistinos krovimo temperatūros intervalas [°C] 0 – 45 0 – 45 *Įkrovimo laikas, kai kroviklio įeinamoji įtampa 230 V. Prietaiso paskirtis Įvadas Komplektuotė Prietaiso elementai F016L70 457.book Seite 2 Montag, 18. Dezember 2006 9:45 09 163 • F016L70 457 • 06.12Lietuviškai - 3 Įkrovimo procesas Akumuliatorius pradedamas krauti, kai kroviklio kištukas įkišamas į kištukinį lizdą ir akumuliatorius 9 įstatomas į kroviklio lizdą 11. Žalias šviesadiodis indikatorius 12 nerodo įkrovimo būklės! Šviečiantis žalias indikatorius rodo, kad teka krovimo srovė. Pasibaigus įkrovimo procesui (maždaug po 3 – 5 val.), iš kištukinio lizdo ištraukite kroviklio kištuką ir išimkite akumuliatorių. Kumuliatorių reikia krauti ne ilgiau kaip 5,5 valandas. Akumuliatoriaus temperatūros pakilimas rodo, kad jis yra visiškai įkrautas. Naudojimo patarimai Nuolat veikdamas arba be pertraukos vieną po kito kraudamas kelis akumuliatorius, kroviklis gali įkaisti. Tai yra normalu ir nereiškia prietaiso techninio gedimo. Naujas arba ilgesnį laiką nenaudotas akumuliatorius visą galingumą išvystys tik po maždaug 5 įkrovimo-iškrovimo ciklų. Jei veikimo laikas tarp įkrovimų perstebimai sutrumpėja, vadinasi akumuliatorius susidėvėjo ir reikia pakeisti. Akumuliatorių įstatykite tik tada, kai akumuliatorinė žoliapjovė yra visiškai sumontuota. Akumuliatorinę žoliapjovę montuokite tokia eiga: Žoliapjovės koto montavimas Įstatykite koto viršutinę dalį 4 į koto apatinę dalį 5 – turi pasigirsti trakštelėjimas. Nuoroda: kartą sujungus koto viršutinę dalį su apatine dalimi, jų išardyti nebegalima. Įsitikinkite, kad laidas nėra suspaustas ar persuktas. Apsauginio gaubto montavimas Apsauginį gaubtą 8 uždėkite ant variklio galvutės 6. ➊ Užkabinkite apsauginį gaubtą už variklio galvutės ir pastumkite jį atgal. ➋ Spauskite apsauginį gaubtą žemyn, kol jis gerai užsifiksuos (pasigirs fiksatoriaus trakštelėjimas). Pjaunamojo disko ir peiliuko tvirtinimas Užmaukite pjaunamąjį diską 15 ant varančiosios ašies (pasigirs trakštelėjimas). Užmaukite peiliuką 16 ant ašelės 17, paspauskite jį žemyn ir traukite į išorę, kol jis užsifiksuos. Prieš pradėdami pjauti žolę iš pjovimo zonos pašalinkite akmenis, medgalius ir kitas kietas kliūtis. Akumuliatorinę žoliapjovę išjungus pjaunamasis peiliukas dar kelias sekundes sukasi. Prieš įjungdami prietaisą iš naujo, palaukite, kol variklis/pjaunamasis peiliukas sustos. Nejunginėkite prietaiso dažnai, t.y. neįjunkite ir neišjunkite trumpais intervalais. Įjungimas ir išjungimas Paspauskite jungiklį 1 ir laikykite paspaudę. Norėdami prietaisą išjungti, jungiklį 1 atleiskite. Žolės pjovimas Akumuliatorinę žoliapjovę vedžiokite kairėn ir dešinėn, laikydami ją toliau nuo savęs. Akumuliatorinė žoliapjovė efektyviai pjauna iki 15 cm aukščio žolę. Aukštesnę žolę reikia pjauti pakopomis. Žolės pjovimas aplink medžius ir krūmus Aplink krūmus ir medžius šienaukite atsargiai – saugokite, kad vielutė jų neliestų. Pažeidus kamieną augalai gali žūti. Jūsų saugumui Dėmesio! Prieš pradėdami prietaisą reguliuoti arba valyti, jį išjunkite ir išimkite akumuliatorių. Akumuliatorinę žoliapjovę išjungus pjaunamasis peiliukas dar kelias sekundes sukasi. Atsargiai – nelieskite besisukančio peiliuko. Surinkimas

Žolės pjovimas ir vejos pakraščių dailinimas

F016L70 457.book Seite 3 Montag, 18. Dezember 2006 9:45 09 164 • F016L70 457 • 06.12Lietuviškai - 4 Akumuliatoriaus veikimo trukmė Akumuliatoriaus veikimo trukmė priklauso nuo darbo sąlygų: Lengvos sąlygos: iki 500 metrų Vidutinio sunkumo sąlygos: iki 300 metrų Sunkios sąlygos: iki 50 metrų Prieš pradėdami prietaiso priežiūros ar remonto darbus, išimkite akumuliatorių. Nuoroda: reguliariai atlikite prietaiso aptarnavimo ir priežiūros darbus, kad jis ilgai ir patikimai tarnautų. Reguliariai reikia tikrinti, ar nėra akivaizdžių prietaiso pažeidimų, pvz., atsilaisvinusių jungčių ir susidėvėjusių ar pažeistų dalių. Patikrinkite, ar nepažeisti ir tinkamai uždėti gaubtai ir apsauginiai įtaisai. Prieš pradėdami naudoti atlikite būtinus techninės priežiūros ir remonto darbus. Jei nepaisant kruopščios gamybos ir patikrinimo žoliapjovė sugestų, jos remontas turi būti atliekamas įgaliotose Bosch elektrinių įrankių remonto dirbtuvėse. Ieškant informacijos ir užsakant atsargines dalis būtina nurodyti dešimtženklį prietaiso užsakymo numerį. Prieš pradėdami prietaiso priežiūros ar remonto darbus, išimkite akumuliatorių. Norėdami išimti susidėvėjusį peiliuką 16, stumkite jį į vidų, kol jis nušoks nuo ašelės 17. Nuo ašelės 17 aštriu peiliu nuvalykite plastmasės likučius ir kitokius nešvarumus. Norėdami įdėti naują pjaunamąjį peiliuką 16, jį užmaukite ant ašelės 17, paspauskite žemyn ir traukite į išorę, kol jis užsifiksuos. Nuoroda: naudokite tik BOSCH atsarginius peiliukus. Jie pasižymi geresnėmis pjovimo ir naudojimo savybėmis. Naudojant kitokius peiliukus, darbo našumas bus mažesnis. Išjunkite prietaisą ir išimkite akumuliatorių. Prieš padėdami žoliapjovę į sandėlį įsitikinkite, kad akumuliatorius yra išimtas. Žoliapjovės išorinę dalį kruopščiai nuvalykite švelniu šepetėliu ir skudurėliu. Nenaudokite vandens, tirpiklių ar poliravimo priemonių. Nuvalykite žolės likučius ir nešvarumus, ypač nuo ventiliacinių angų 7. Žoliapjovę paguldykite ant šono ir išvalykite apsauginio gaubto 8 vidų. Prikibusius žolės likučius pašalinkite mediniu ar plastmasiniu strypeliu. Akumuliatorius turi būti laikomas nuo 0 iki 45 °C temperatūroje. Techninė priežiūra Peilių priežiūra Po žolės pjovimo/žoliapjovės laikymas

F016L70 457.book Seite 4 Montag, 18. Dezember 2006 9:45 09 165 • F016L70 457 • 06.12Lietuviškai - 5 Šioje lentelėje rasite nuorodas, kokie yra gedimų požymiai ir kokių veiksmų reikia imtis, jei prietaisas blogai veikia. Jei problema nebus nustatyta ir pašalinta, kreipkitės į remonto dirbtuves. Dėmesio: prieš ieškodami gedimo, prietaisą išjunkite ir iš lizdo išimkite akumuliatorių. Galimi gedimai Gedimas Galima priežastis Pagalba Nepavyksta pritvirtinti apsauginio gaubto virš pjaunamojo disko Netinkamai sumontuota Nuimkite pjaunamąjį diską ir apsauginį gaubtą uždėkite iš naujo, žr. „Žoliapjovės montavimas“ Žoliapjovė neveikia Išsikrovęs akumuliatorius Įkraukite akumuliatorių, taip pat žr. „Įkrovimo patarimai" Žoliapjovė veikia su pertrūkiais Pažeisti vidiniai mašinos laidai Įjungimo/Išjungimo klavišo defektas Kreipkitės į remonto dirbtuves Kreipkitės į remonto dirbtuves Labai vibruoja, kelia didelį triukšmą Prietaisas pažeistas Sulūžo peiliukas Kreipkitės į remonto dirbtuves Pakeiskite peiliuką Įkrovus akumuliatorių prietaisas veikia labai trumpai Akumuliatorius ilgai nebuvo naudojamas arba dažnai buvo naudojamas trumpam Per aukšta žolė Akumuliatorius susidėvėjęs Įkraukite akumuliatorių, taip pat žr. Įkrovimo patarimai. Pjaukite palaipsniui, per kelis kartus Akumuliatorių pakeiskite Peiliukas nesisuka Išsikrovęs akumuliatorius Prietaisas pažeistas Įkraukite akumuliatorių, taip pat žr. „Įkrovimo patarimai" Kreipkitės į remonto dirbtuves Prietaisas nepjauna Sulūžo peiliukas Akumuliatorius nevisiškai įkrautas Aplink pjaunamąjį diską apsivyniojo žolė Pakeiskite peiliuką Įkraukite akumuliatorių, taip pat žr. „Įkrovimo patarimai" Pašalinkite žolę Nevyksta įkrovimo procesas Nešvarūs akumuliatoriaus kontaktai Akumuliatorius sugedęs, nes nutrūko kontaktas tarp akumuliatoriaus celių Nuvalykite kontaktus (pvz., daug kartų įstatykite ir išimkite akumuliatorių), jei reikia, akumuliatorių pakeiskite Akumuliatorių pakeiskite Įkišus kištuką į lizdą ir įstačius akumuliatorių į kroviklio lizdą 11, šviesadiodis indikatorius 12 neužsidega Kištukas ne iki galo arba netinkamai įstatytas į kištukinį lizdą Sugedęs lizdas, laidas arba kroviklis Kištuką tinkamai įstatykite į kištukinį lizdą Patikrinkite, ar elektros lizde yra įtampa ir, jei reikia, pristatykite kroviklį į įgaliotas Bosch elektrinių įrankių remonto dirbtuves F016L70 457.book Seite 5 Montag, 18. Dezember 2006 9:45 09 166 • F016L70 457 • 06.12Lietuviškai - 6 Prietaisas, papildoma įranga ir pakuotė turi būti panaudoti ekologiškam antriniam perdirbimui. Tik ES šalims: Nemeskite elektrinių įrankių į buitinių atliekų konteinerius! Pagal EEB direktyvą 2002/96/EB dėl naudotų elektrinių įrankių ir elektroninių prietaisų atliekų utilizavimo ir pagal vietinius valstybės įstatymus nebetinkami naudoti elektriniai įrankiai turi būti surenkami atskirai nuo kitų atliekų ir gabenami į antrinių žaliavų tvarkymo vietas perdirbti aplinkai nekenksmingu būdu. Detalius brėžinius ir informaciją apie atsargines dalis galite rasti interneto puslapyje: www.bosch-pt.com Lietuvos Respublika UAB „Elremta“ Bosch įrankių servisas Neries kr. 16e 48402 Kaunas ✆: ....................................................... + 370 37 370 138 Faks.:................................................... + 370 37 350 108 Šio prietaiso triukšmo lygis išmatuotas pagal 2000/14/EB (1,60 m aukštyje,1,0 m atstumu) ir EN 28 662 standartus. Pagal A skalę išmatuotas prietaiso triukšmo lygis tipiniu atveju siekia: garso slėgio lygis 72 dB (A); garso galios lygis 88 dB (A). Rankos ir riešo vibravimas tipiniu atveju yra mažesnis kaip 2,5 m/s

Atsakingai pareiškiame, kad šis gaminys atitinka žemiau pateiktas normas arba norminius dokumentus: EN 786, EN 60 335 pagal direktyvų 89/336/EEB, 98/37/EB, 2000/14/EB reikalavimus. 2000/14/EB: garantuotas garso galios lygis L
