BRUKSANVISNING ART Easytrim Accu NIMH BOSCH

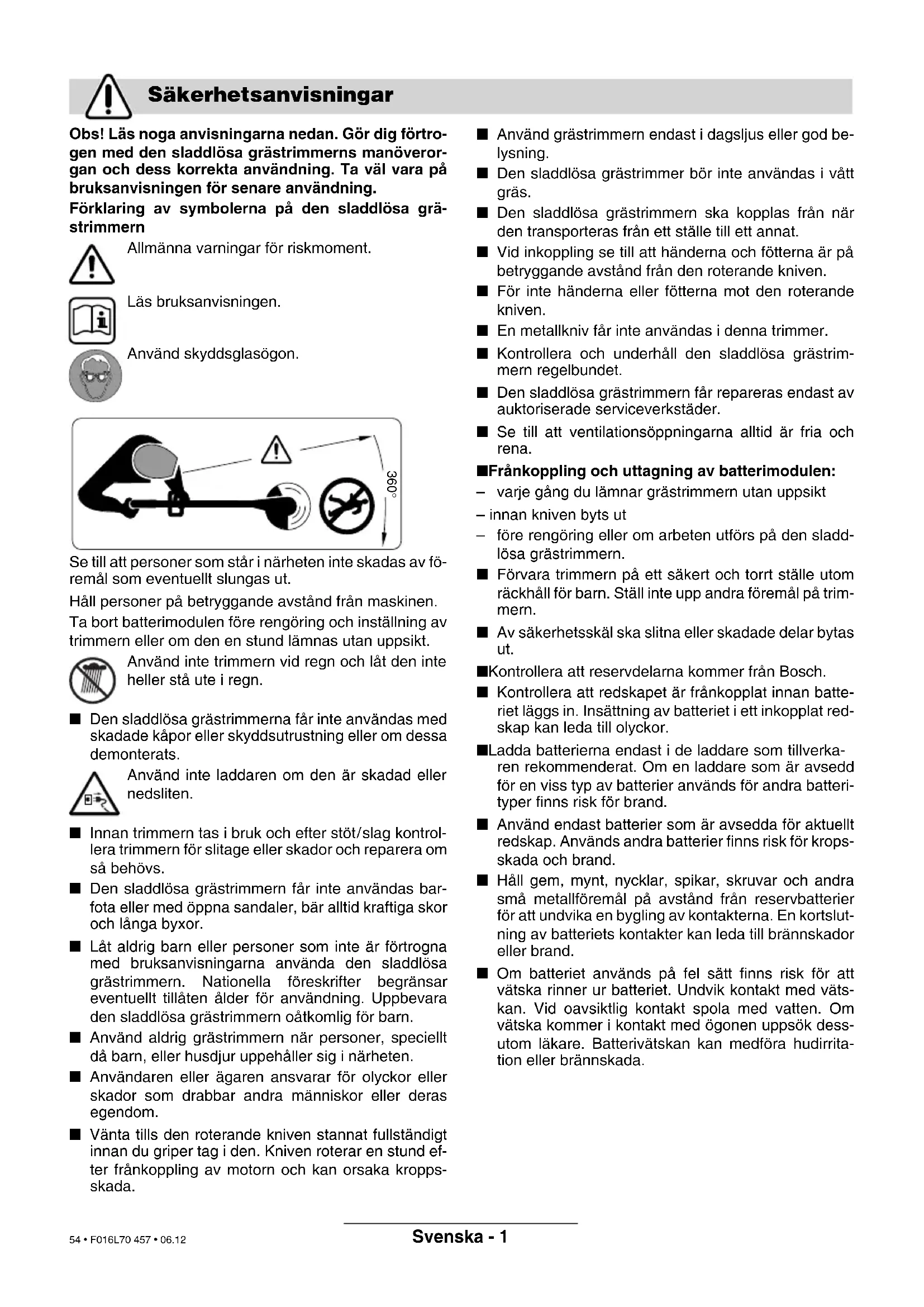

Ret til ændringer forbeholdes Bortskaffelse Service Overensstemmelseserklæring F016L70 457.book Seite 6 Montag, 18. Dezember 2006 9:45 09 53 • F016L70 457 • 06.12Svenska - 1 Obs! Läs noga anvisningarna nedan. Gör dig förtro- gen med den sladdlösa grästrimmerns manöveror- gan och dess korrekta användning. Ta väl vara på bruksanvisningen för senare användning. Förklaring av symbolerna på den sladdlösa grä- strimmern Allmänna varningar för riskmoment. Läs bruksanvisningen. Använd skyddsglasögon. Se till att personer som står i närheten inte skadas av fö- remål som eventuellt slungas ut. Håll personer på betryggande avstånd från maskinen. Ta bort batterimodulen före rengöring och inställning av trimmern eller om den en stund lämnas utan uppsikt. Använd inte trimmern vid regn och låt den inte heller stå ute i regn. ■ Den sladdlösa grästrimmerna får inte användas med skadade kåpor eller skyddsutrustning eller om dessa demonterats. Använd inte laddaren om den är skadad eller nedsliten. ■ Innan trimmern tas i bruk och efter stöt/slag kontrol- lera trimmern för slitage eller skador och reparera om så behövs. ■ Den sladdlösa grästrimmern får inte användas bar- fota eller med öppna sandaler, bär alltid kraftiga skor och långa byxor. ■ Låt aldrig barn eller personer som inte är förtrogna med bruksanvisningarna använda den sladdlösa grästrimmern. Nationella föreskrifter begränsar eventuellt tillåten ålder för användning. Uppbevara den sladdlösa grästrimmern oåtkomlig för barn. ■ Använd aldrig grästrimmern när personer, speciellt då barn, eller husdjur uppehåller sig i närheten. ■ Användaren eller ägaren ansvarar för olyckor eller skador som drabbar andra människor eller deras egendom. ■ Vänta tills den roterande kniven stannat fullständigt innan du griper tag i den. Kniven roterar en stund ef- ter frånkoppling av motorn och kan orsaka kropps- skada. ■ Använd grästrimmern endast i dagsljus eller god be- lysning. ■ Den sladdlösa grästrimmer bör inte användas i vått gräs. ■ Den sladdlösa grästrimmern ska kopplas från när den transporteras från ett ställe till ett annat. ■ Vid inkoppling se till att händerna och fötterna är på betryggande avstånd från den roterande kniven. ■ För inte händerna eller fötterna mot den roterande kniven. ■ En metallkniv får inte användas i denna trimmer. ■ Kontrollera och underhåll den sladdlösa grästrim- mern regelbundet. ■ Den sladdlösa grästrimmern får repareras endast av auktoriserade serviceverkstäder. ■ Se till att ventilationsöppningarna alltid är fria och rena. ■ Frånkoppling och uttagning av batterimodulen: – varje gång du lämnar grästrimmern utan uppsikt – innan kniven byts ut – före rengöring eller om arbeten utförs på den sladd- lösa grästrimmern. ■ Förvara trimmern på ett säkert och torrt ställe utom räckhåll för barn. Ställ inte upp andra föremål på trim- mern. ■ Av säkerhetsskäl ska slitna eller skadade delar bytas ut. ■ Kontrollera att reservdelarna kommer från Bosch. ■ Kontrollera att redskapet är frånkopplat innan batte- riet läggs in. Insättning av batteriet i ett inkopplat red- skap kan leda till olyckor. ■ Ladda batterierna endast i de laddare som tillverka- ren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batteri- typer finns risk för brand. ■ Använd endast batterier som är avsedda för aktuellt redskap. Används andra batterier finns risk för krops- skada och brand. ■ Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avstånd från reservbatterier för att undvika en bygling av kontakterna. En kortslut- ning av batteriets kontakter kan leda till brännskador eller brand. ■ Om batteriet används på fel sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med väts- kan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dess- utom läkare. Batterivätskan kan medföra hudirrita- tion eller brännskada. Säkerhetsanvisningar 360° F016L70 457.book Seite 1 Montag, 18. Dezember 2006 9:45 09 54 • F016L70 457 • 06.12Svenska - 2 Grästrimmern är avsedd för trimning av gräs och ogräs under buskar samt på slänter och vid kanter som inte kan nås med gräsklipparen. Grästrimmern kan användas vid en omgivningstem- peratur mellan 0 °C och 40 °C. Denna instruktionsbok lämnar anvisningar för kor- rekt montage och säker användning av din gräs- trimmer. Det är viktigt att du noggrant läser igenom anvisningarna. Plocka försiktigt upp grästrimmen ur förpackningen och kontrollera att följande delar finns med: – Trimmer – Skyddsskärm – Skärtallrik – Kniv – Laddningsaggregat – Bruksanvisning Saknas delar eller är de skadade ta genast kontakt med din återförsäljare. 1 Strömställare Till/Från 2 Handtag 3 Styrhandtag 4 Skaftets övre del 5 Skaftets undre del 6 Trimmerhuvud 7 Ventilationsöppningar 8 Skyddsskärm 9 Batterimodul 10 Laddare 11 Batteriladdningsschakt 12 LED-indikator 13 Stickpropp** 14 Serienummer **krav i vissa land I bruksanvisningen avbildat och beskrivet tillbehör ingår inte alltid i leveransen! Tekniska data Sladdlös grästrimmer ART 23 EASYTRIM ACCU/

Artikelnummer 3 600 H78 H.. 3 600 H78 J.. Tomgångsvarvtal [r/min] 9 500 9 000 Klippdiameter [cm] 23 26 Vikt (utan extra tillbehör) [kg] 1,9 2,0 Serienummer Se serienummern 14 (typskylt) på maskinen. Batterimodul NiMH NiMH Artikelnummer 2 607 335 699 2 607 335 699 Märkspänning [V] 14,4 14,4 Kapacitet [Ah] 1,5 1,5 Laddningstid (batteriet urladdat) [h] 3 – 5* 3 – 5* Laddningsaggregat AL 1404 AL 1404 Artikelnummer 2 607 225 .. 2 607 225 .. Ladningsström [A] 0,4 0,4 Tillåtet laddningstemperatur- område [°C] 0 –45 0 – 45 *Laddningstiden baserar sig på en ingångsspänning till laddaren på 230 V. Ändamålsenlig användning Inledning Leveransen omfattar Maskinens komponenter F016L70 457.book Seite 2 Montag, 18. Dezember 2006 9:45 09 55 • F016L70 457 • 06.12Svenska - 3 Laddningsförlopp Laddningen startar när stickproppen ansluts till vägguttaget och batterimodulen 9 sticks in i ladd- ningsschaktet 11. Den gröna LED 12 är inte en indikator för ladd- ningstillståndet! En tänd grön lysdiod indikerar en- dast att laddström flyter. Efter avslutad laddning (ca. 3 h–5 h) dra stickprop- pen ur vägguttaget och ta bort batteriet. Batteriet ska inte laddas längre än 5,5 h. En temperaturstegring i batterimodulen indikerar att den är fulladdad. Anvisningar för användning Vid kontinuerliga resp efter varandra upprepade laddningscykler utan avbrott kan laddaren bli varm. Detta är utan betydelse och är inte ett tecken på att laddaren har en teknisk defekt. En ny eller under en längre tid inte använd batteri- modul uppnår först efter ca. 5 laddnings- och urladd- ningscykler full kapacitet. Är brukstiden efter uppladdning onormalt kort tyder det på att batterierna är förbrukade och måste bytas mot nya. Sätt in batterimodulen först sedan grä- strimmern är fullständigt monterad. Se till att grästrimmern sätts ihop i följande ord- ningsföljd: Montering av trimmerns skaft Skjut ihop skaftets övre del 4 och undre del 5 tills ett ”klick” hörs. Anvisning: Efter montering av skaftets övre och undre del kan det inte längre tas isär. Kontrollera att kabeln inte är inklämd eller tvin- nad. Montering av skyddsskärm Lägg upp skyddshuven 8 på trimmerhuvudet 6. ➊ Haka fast skyddshuven på trimmerhuvudet och skjut huven bakåt. ➋ Tryck skyddshuven nedåt tills den låser i läget (click). Montering av skärtallrik/kniv Tryck fast skärtallriken 15 på drivaxeln (click). Lägg upp kniven 16 på stiftet 17, tryck ner kniven och dra den utåt tills den snäpper fast. Plocka bort stenar, träbitar och andra före- mål från stället som ska trimmas. Efter frånkoppling av grästrimmern roterar kni- ven ännu några sekunder. Vänta tills motorn/kni- ven stannat innan trimmern startas på nytt. Koppla inte från och på i korta intervaller. In- och urkoppling Tryck ned strömställaren 1 och håll den nedtryckt. För urkoppling släpp strömställaren 1. Gräsklippning För grästrimmern åt vänster och höger och håll den på betryggande avstånd från kroppen. Den sladdlösa grästrimmern kan effektivt klippa gräs upp till höjd på15 cm. Högre gräs ska klippas i flera steg. Klippning kring träd och buskar Klipp försiktigt kring träd och buskar och se till att tråden inte kommer i kontakt med dem. Träd och buskar kan dö om barken skadas. Batterimodulens brukstid Batterimodulens brukstid är beroende av arbetsvill- koren: Lätt klippning: upp till 500 meter Medellätt klippning: upp till 300 meter Kraftig klippning: upp till 50 meter Säkerhetsåtgärder Obs! Koppla från trimmern och ta bort batteri- modulen innan inställnings- eller rengörings- arbeten utförs. Efter frånkoppling av grästrimmern roterar kniven ännu några sekunder. Varning – berör inte den roterande kniven. Montage

Klippning och kanttrimning

F016L70 457.book Seite 3 Montag, 18. Dezember 2006 9:45 09 56 • F016L70 457 • 06.12Svenska - 4 Innan arbeten utförs på redskapet ska bat- terimodulen tas bort. Märk: Lång och tillförlitlig drift kan endast garanteras om följande underhållsarbeten regelbundet utförs. Undersök högtryckstvätten regelbundet avseende defekter som t. ex. lös infästning och slitna eller ska- dade komponenter. Kontrollera att täckkåpor och skyddsanordningar är felfria och korrekt monterade. Eventuellt nödvändiga servicearbeten och reparationer ska utföras innan maskinen tas i bruk. Om i grästrimmern trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation ut- föras av auktoriserad serviceverkstad för Bosch-el- verktyg. Var vänlig ange vid förfrågningar och reservdels- beställningar produktens artikelnummer som består av 10 tecken. Innan arbeten utförs på redskapet ska bat- terimodulen tas bort. Ta bort den nedslitna kniven 16 genom att trycka den inåt tills den lossar från stiftet 17. Avlägsna med en vass kniv stiftet 17 från samtliga plastrester/föroreningar. Vid montering av en ny kniv 16, lägg upp kniven 16 på stiftet 17, tryck den ned och dra den utåt tills den snäpper fast. Anvisning: Använd endast reservkniv från Bosch. Den för ändamålet utvecklade kniven har ypperliga skär- och matningsegenskaper. Knivar av annat fa- brikat ger sämre arbetseffekt. Koppla från trimmern och ta bort batteri- modulen. Kontrollera att batterimodulen tagits ut innan trimmern läggs bort för för- varing. Rengör grästrimmern noggrant utvändigt med en mjuk borste och en trasa. Använd inte vatten och inte heller lösnings- eller polermedel. Avlägsna alla gräsrester och partiklar, speciellt noggrant från ven- tilationsöppningarna 7. Lägg grästrimmern att ligga på sidan och rengör skyddsskärmen 8 på insidan. Avlägsna ihoppressat gräs med en trä- eller plastbit. Batterimodulen ska förvaras vid en temperatur mel- lan 0 und 45 °C. Underhåll Knivunderhåll

Efter trimning/förvaring F016L70 457.book Seite 4 Montag, 18. Dezember 2006 9:45 09 57 • F016L70 457 • 06.12Svenska - 5 Tabellen nedan anger felsymptomer och hur dessa kan åtgärdas om maskinen någon gång skulle krångla. Om du inte med hjälp av anvisningarna lyckas lokalisera och åtgärda problemet ta kontakt med din service- verkstad. Obs! Innan felsökning startas skall gräsklipparen kopplas från och batterimodulen tas bort. Felsökning Symptom Möjliga orsaker Åtgärd Skyddshuven kan inte dras över skärtallriken Felaktig montering Ta bort skärtallriken och montera skyddshuven på nytt, se även ”Monte- ring” Trimmern startar inte Ackumulatorn är urladdad Vid laddning av batterimodulen följ an- visningarna Trimmern går med av- brott Interna ledningar i maskinen defekta Strömställaren defekt Uppsök kundtjänsten Uppsök kundtjänsten Kraftiga vibrationer/ljud Redskapet defekt Kniven har brustit Uppsök kundtjänsten Byt ut kniven Uppladdat batteri har för låg snittkapacitet Batterimodulen har under en längre tid inte använts eller endast helt kort Gräset är för högt Batterimodulen är förbrukad Ladda fullständigt upp batterimodulen, följ anvisningarna för laddning Klipp i steg Byt batterimodulen mot ny Kniven rör sig inte Ackumulatorn är urladdad Redskapet defekt Vid laddning av batterimodulen följ an- visningarna Uppsök kundtjänsten Trimmern klipper inte Kniven har brustit Batterimodulen inte fulladdad Gräs har snott sig in i skärtallriken Byt ut kniven Vid laddning av batterimodulen följ an- visningarna Ta bort gräset Laddning inte möjlig p.g.a. icke funktionsdug- lig batterimodul Batterimodulens kontakter förorenade Batterimodulen är defekt till följd av ledningsavbrott inom batterimodulen (enskilda celler) Rengör kontakterna (t. ex. genom att upprepade gånger sätta in och ta ut batterimodulen), byt batterimodulen vid behov Byt batterimodulen mot ny Lysdioden 12 tänds inte när stickproppen ansluts till vägguttaget och inte heller vid insättning av batterimodulen i ladd- ningsschaktet 11 Laddarens stickkontakt är inte (kor- rekt) ansluten Vägguttag, kabel eller laddare defekt Kontrollera korrekt anslutning av stick- kontakt Kontrollera nätspänningen och låt, om så behövs, laddaren kontrolleras hos en auktoriserad serviceverkstad för Bosch-elverktyg F016L70 457.book Seite 5 Montag, 18. Dezember 2006 9:45 09 58 • F016L70 457 • 06.12Svenska - 6 Elverktyg, tillbehör och förpackning ska omhänder- tas på miljövänligt sätt för återvinning. Endast för EU-länder: Släng inte elverktyg i hushållsavfall! Enligt europeiska direktivet 2002/96/EG för elektriska och elek- troniska apparater och dess modifie- ring till nationell rätt måste obrukbara elverktyg omhändertas separat och på miljövänligt sätt lämnas in för åter- vinning. En sprängskiss och informationer om reservde- lar lämnas under: www.bosch-pt.com ✆ .......................................................... +46 (0)20 41 44 55 Fax .......................................................... +46 (0)11 18 76 91 Mätvärdena har tagits fram baserande på 2000/14/EG (1,60 m höjd, 1,0 m avstånd) och EN 28 662. Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtrycksnivå 72 dB (A); ljudeffektnivå 88 dB (A). Vibration i hand/arm är lägre än 2,5 m/s

Vi försäkrar härmed under exklusivt ansvar att denna produkt överensstämmer med följande nor- mer och harmoniserade standarder: EN 786, EN 60 335 enligt bestämmelserna i direktiven 89/336/EEG, 98/37/EG, 2000/14/EG. 2000/14/EG: Garanterad ljudeffektnivå L

är lägre än 94 dB (A). Beräkningsmetod för konformitet en- ligt bilaga VI. Nämnd provningsanstalt: SRL, Sudbury England Nämnda provningsanstaltens identifikationsnum- mer: 1088 Leinfelden, 01.06.2006. Dr. Egbert Schneider Dr. Eckerhard Strötgen Senior Vice President Head of Product Engineering Certification Robert Bosch GmbH, Power Tools Division
