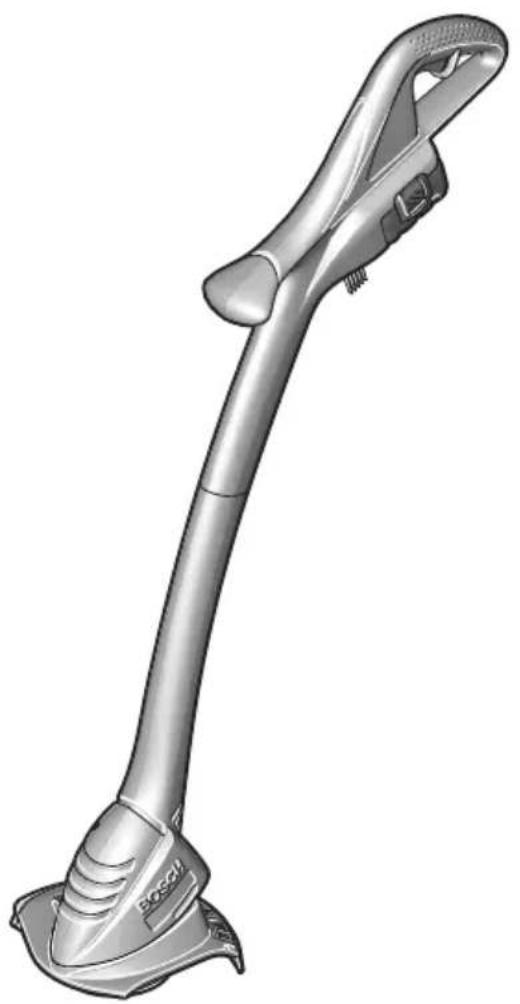

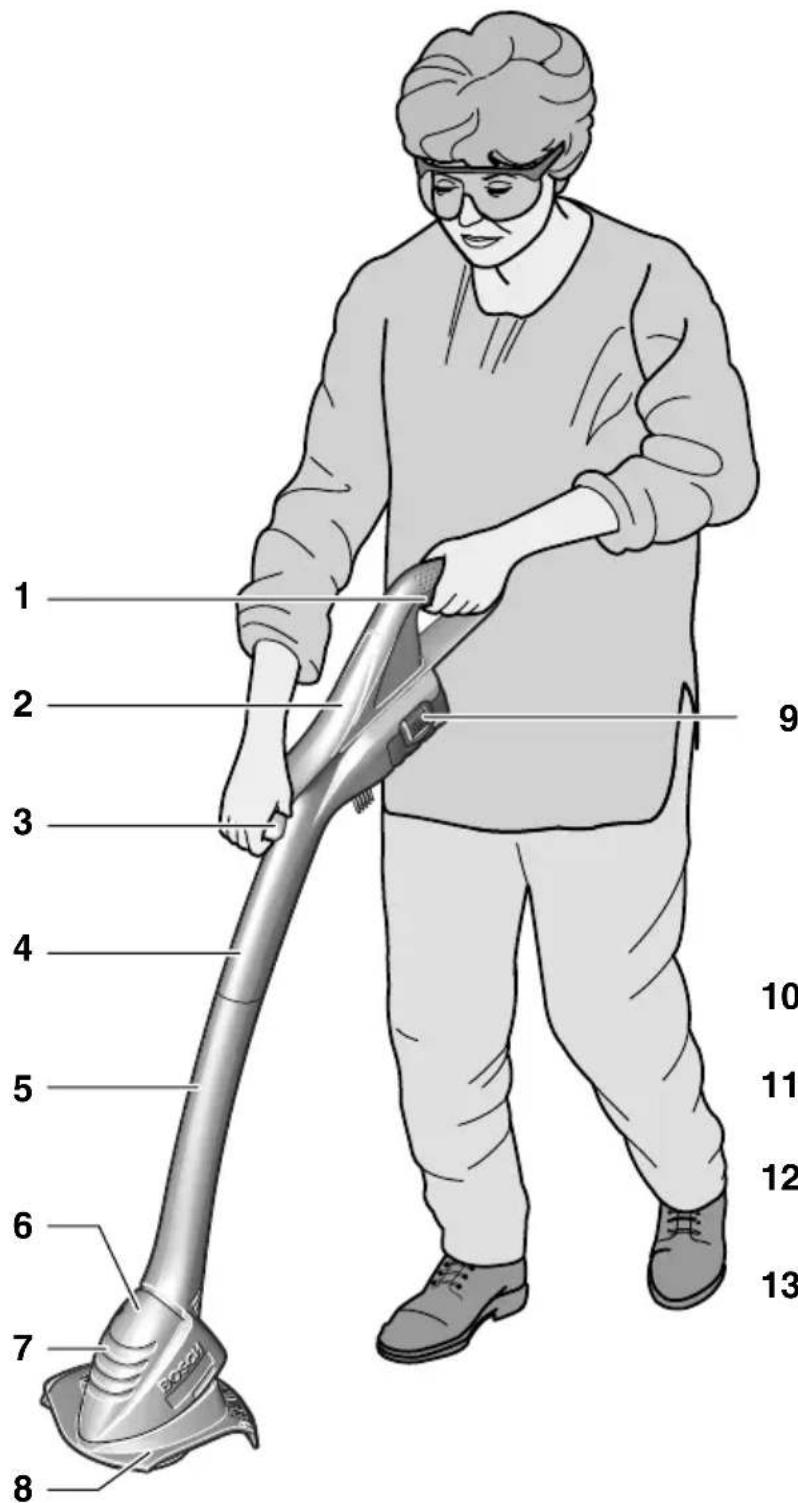

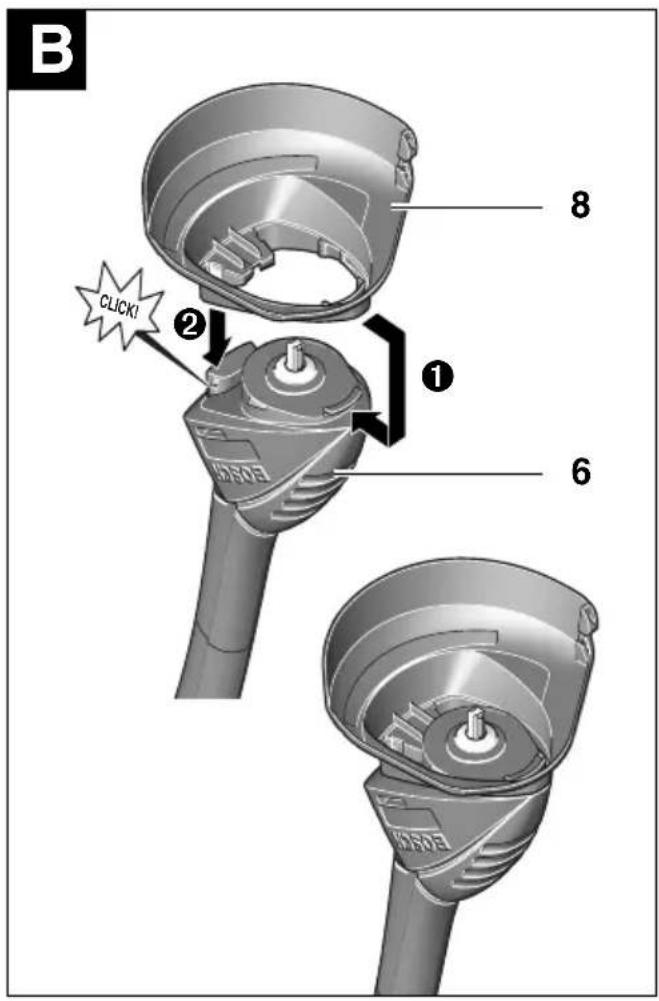

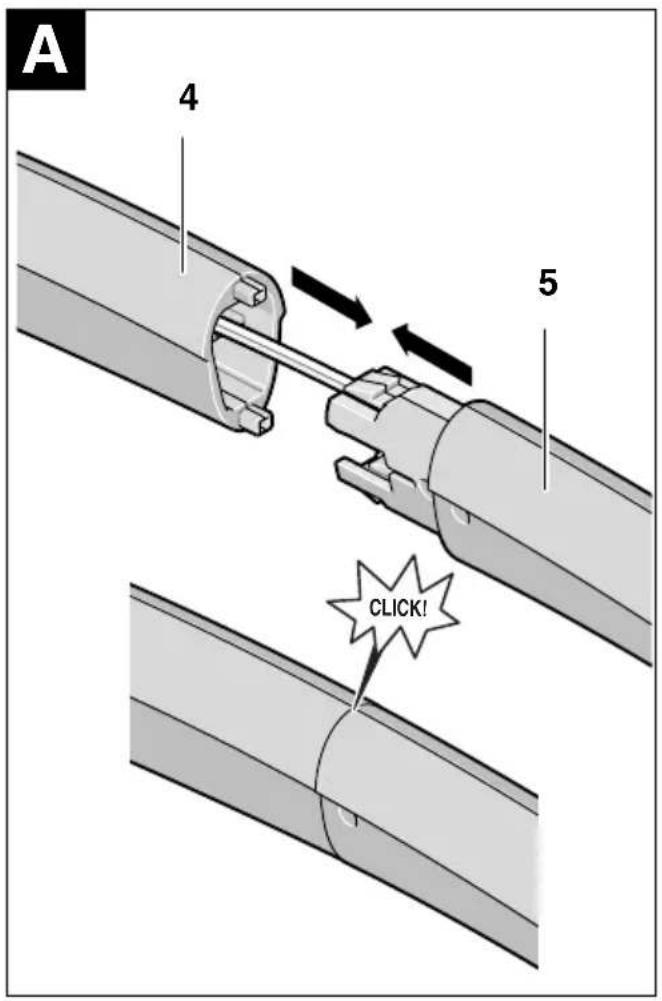

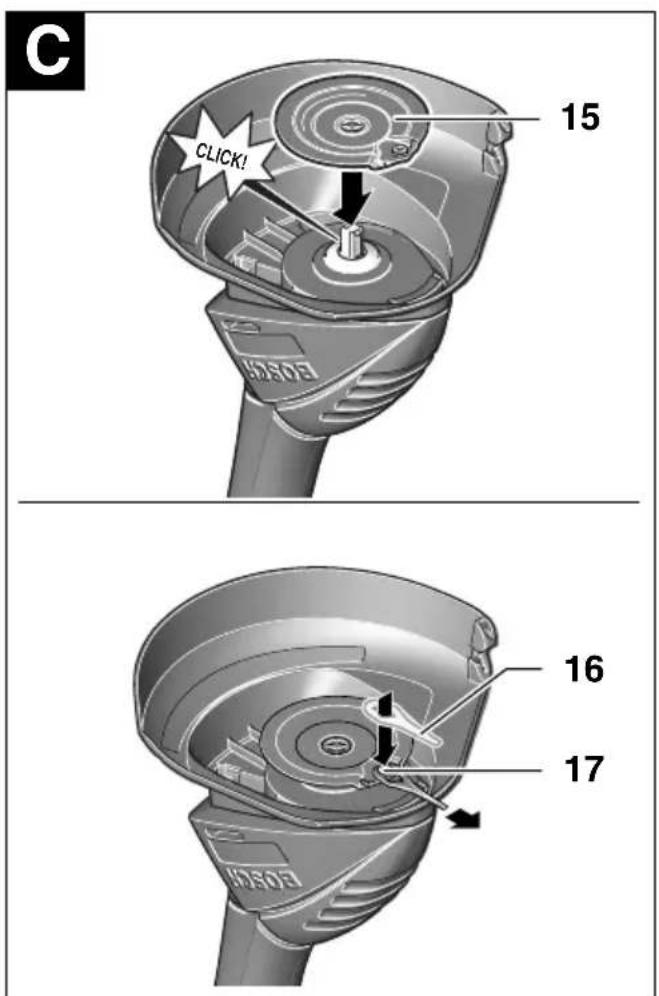

F016L70 457.book Seite 3 Montag, 18. Dezember 2006 9:45 09Deutsch - 1 Achtung! Die nachfolgenden Anweisungen sorgfäl- tig durchlesen. Machen Sie sich mit den Bedienele- menten und dem ordnungsgemäßen Gebrauch des Akku-Rasentrimmers vertraut. Die Bedienungsan- leitung für spätere Verwendung bitte sicher aufbe- wahren. Erläuterung der Symbole auf dem Akku-Rasentrim- mer Allgemeiner Gefahrenhinweis. Die Bedienungsanleitung durchlesen. Schutzbrille tragen. Darauf achten, dass in der Nähe stehende Personen nicht durch weggeschleuderte Fremdkörper verletzt werden. In der Nähe stehende Personen auf sicheren Abstand zur Maschine halten. Entfernen Sie den Akku bevor Sie das Gerät reinigen, einstellen oder für kurze Zeit unbeaufsichtigt lassen. Nicht bei Regen trimmen oder den Akku- Rasentrimmer bei Regen im Freien lassen. ■ Den Akku-Rasentrimmer nie mit beschädigten Abde- ckungen oder Schutzeinrichtungen betreiben, oder wenn diese abgenommen sind. Das Ladegerät nicht benutzen, wenn es be- schädigt ist. ■ Vor Verwendung und nach einem Schlag, das Gerät auf Abnutzung oder Schäden untersuchen und ge- gebenenfalls reparieren. ■ Den Akku-Rasentrimmer nicht barfuß oder mit offe- nen Sandalen benutzen, tragen Sie stets festes Schuhwerk und eine lange Hose. ■ Niemals Kindern oder mit diesen Anweisungen nicht vertrauten Personen erlauben den Akku-Rasentrim- mer zu benutzen. Nationale Vorschriften beschrän- ken möglicherweise das Alter des Bedieners. Den Rasentrimmer für Kinder unerreichbar aufbewahren, wenn er nicht in Gebrauch ist. ■ Niemals trimmen, während sich Personen, insbeson- dere Kinder oder Haustiere, in unmittelbarer Nähe aufhalten. ■ Der Bediener oder Nutzer ist für Unfälle oder Schä- den an anderen Menschen oder deren Eigentum ver- antwortlich. ■ Warten Sie, bis das rotierende Messer vollständig zur Ruhe gekommen ist, bevor Sie es anfassen. Das Messer rotiert nach dem Abschalten des Motors noch weiter und kann Verletzungen verursachen. ■ Nur bei Tageslicht oder gutem künstlichem Licht trimmen. ■ Den Akku-Rasentrimmer nach Möglichkeit nicht bei nassem Gras betreiben. ■ Ausschalten wenn der Akku-Rasentrimmer von/zur Arbeitsfläche transportiert wird. ■ Vor dem Einschalten Hände und Füße weg vom ro- tierenden Messer. ■ Hände und Füße nicht in die Nähe des rotierenden Messers bringen. ■ Niemals Schneidemesser aus Metall in diesem Trim- mer verwenden. ■ Den Akku-Rasentrimmer regelmäßig prüfen und warten. ■ Den Akku-Rasentrimmer nur von autorisierten Ser- vice-Werkstätten reparieren lassen. ■ Immer sicherstellen, dass die Lüftungsschlitze frei von Grasrückständen sind. ■ Ausschalten und den Akku entnehmen: – immer wenn Sie das Gerät unbeaufsichtigt lassen – vor dem Auswechseln des Messers – vor dem Reinigen, oder wenn am Akku-Rasentrim- mer gearbeitet wird. ■ Das Gerät an einem sicheren, trockenen Ort, außer- halb der Reichweite von Kindern aufbewahren. Keine anderen Gegenstände auf das Gerät stellen. ■ Sicherheitshalber abgenutzte oder beschädigte Teile auswechseln. ■ Stellen Sie sicher, dass auszuwechselnde Teile von Bosch stammen. ■ Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie den Akku einsetzen. Das Einsetzen eines Akkus in ein Gerät, das eingeschaltet ist, kann zu Unfällen führen. ■ Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, be- steht Brandgefahr, wenn es mit anderen Akkus ver- wendet wird. ■ Verwenden Sie nur die dafür vorgesehenen Akkus in den Geräten. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen. ■ Halten Sie den nicht benutzten Akku fern von Büro- klammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben. ■ Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zu- sätzlich ärztliche Hilfe in Anspruch. Austretende Ak- kuflüssigkeit kann zu Hautreizungen oder Verbren- nungen führen. Sicherheitshinweise 360° F016L70 457.book Seite 1 Montag, 18. Dezember 2006 9:45 09 6 • F016L70 457 • 06.12Deutsch - 2 Das Gerät ist bestimmt für das Schneiden von Gras und Unkraut unter Büschen sowie an Böschungen und Kanten, die mit dem Rasenmäher nicht erreicht werden können. Der bestimmungsgemäße Gebrauch bezieht sich auf eine Umgebungstemperatur zwischen 0 °C und 40 °C. Dieses Handbuch enthält Anweisungen über die richtige Montage und den sicheren Gebrauch Ihres Gerätes. Es ist wichtig, dass Sie diese Anweisungen sorgfältig lesen. Nehmen Sie den Akku-Rasentrimmer vorsichtig aus der Verpackung, prüfen Sie, ob die nachfolgenden Teile vollständig sind: – Trimmer – Schutzhaube – Schneidteller – Schneidmesser – Ladegerät – Bedienungsanleitung Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler. 1 Ein-/Ausschalter 2 Griff 3 Führungsgriff 4 Schaftoberteil 5 Schaftunterteil 6 Trimmerkopf 7 Lüftungsschlitze 8 Schutzhaube 9 Akku 10 Ladegerät 11 Akku-Ladeschacht 12 LED-Anzeige 13 Netzstecker** 14 Seriennummer **länderspezifisch Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang. Gerätekennwerte Akku-Rasentrimmer ART 23 EASYTRIM ACCU/

Bestellnummer 3 600 H78 H.. 3 600 H78 J.. Leerlaufdrehzahl [min

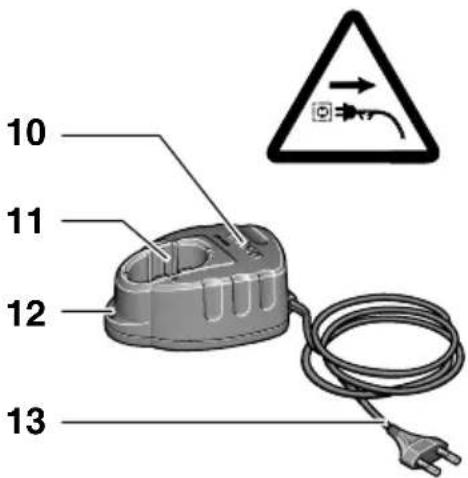

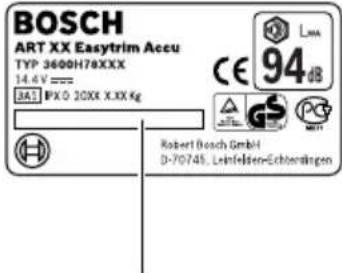

] 9 500 9 000 Schnittdurchmesser [cm] 23 26 Gewicht (ohne Sonderzubehör) [kg] 1,9 2,0 Seriennummer Siehe Seriennummer 14 (Typenschild) an der Maschine. Akku NiMH NiMH Bestellnummer 2 607 335 699 2 607 335 699 Nennspannung [V] 14,4 14,4 Kapazität [Ah] 1,5 1,5 Ladezeit (Akku entladen) [h] 3 – 5* 3 – 5* Ladegerät AL 1404 AL 1404 Bestellnummer 2 607 225 .. 2 607 225 .. Ladestrom [A] 0,4 0,4 Zulässiger Ladetemperaturbe- reich [°C] 0 – 45 0 – 45 *Ladezeit basierend auf einer Eingangsspannung des Ladegerätes von 230 V. Bestimmungsgemäßer Gebrauch Einleitung Lieferumfang Geräteelemente F016L70 457.book Seite 2 Montag, 18. Dezember 2006 9:45 09 7 • F016L70 457 • 06.12Deutsch - 3 Ladevorgang Der Ladevorgang beginnt, sobald der Netzstecker in die Steckdose und der Akku 9 in den Lade- schacht 11 eingesteckt wird. Die grüne LED 12 ist keine Ladezustandsan- zeige! Das Aufleuchten der grünen LED zeigt an, dass ein Ladestrom fließt. Nach Beendigung des Ladevorganges (ca. 3 h– 5 h), den Netzstecker des Ladegerätes aus der Steckdose ziehen und den Akku entnehmen. Der Akku sollte nicht länger als 5,5 h geladen werden. Ein Temperaturanstieg des Akkus zeigt an, dass dieser voll aufgeladen ist. Anwendungshinweise Bei kontinuierlichen bzw. mehrmals nacheinander folgenden Ladezyklen ohne Unterbrechung kann sich das Ladegerät erwärmen. Dies ist jedoch unbe- denklich und deutet nicht auf einen technischen De- fekt des Gerätes hin. Ein neuer oder längere Zeit nicht verwendeter Akku bringt erst nach ca. 5 Lade- und Entladezyklen seine volle Leistung. Eine wesentlich verkürzte Betriebszeit nach der Auf- ladung zeigt an, dass die Akkus verbraucht sind und ersetzt werden müssen. Den Akku erst einsetzen, wenn der Akku- Rasentrimmer vollständig zusammenge- baut ist. Sicherstellen, dass der Akku-Rasentrimmer in dieser Reihenfolge zusammengebaut wird: Trimmerschaft montieren Stecken Sie das Schaftoberteil 4 und das Schaftun- terteil 5 zusammen, bis ein „Klick“ zu hören ist. Hinweis: Wurde das Schaftober- und -unterteil be- reits einmal zusammen gesteckt, können diese nicht mehr voneinander getrennt werden. Stellen Sie sicher, dass das Kabel nicht einge- klemmt oder verdreht ist. Montage der Schutzhaube Setzen Sie die Schutzhaube 8 auf den Trimmer- kopf 6. ➊ Haken Sie die Schutzhaube am Trimmerkopf ein und schieben Sie diese nach hinten. ➋ Drücken Sie die Schutzhaube nach unten, bis diese sicher einrastet (click). Schneidteller/Messer montieren Drücken Sie den Schneidteller 15 auf die Antriebs- welle (click). Setzen Sie das Messer 16 auf den Stift 17, drücken Sie es nach unten und ziehen Sie es nach außen, bis es einrastet. Steine, lose Holzstücke und andere Ge- genstände von der zu schneidenden Flä- che entfernen. Nach dem Ausschalten des Akku-Rasentrim- mers läuft das Schneidmesser noch einige Se- kunden nach. Abwarten, bis der Motor/das Schneidmesser stillsteht, bevor erneut einge- schaltet wird. Nicht kurz hintereinander aus- und wieder ein- schalten. Ein- und Ausschalten Den Schalter 1 drücken und halten. Um auszuschal- ten, den Schalter 1 loslassen. Gras schneiden Den Akku-Rasentrimmer nach links und rechts be- wegen und ihn dabei auf ausreichenden Abstand zum Körper halten. Der Akku-Rasentrimmer kann Gras bis zu einer Höhe von 15 cm effizient schneiden. Höheres Gras stufenweise schneiden. Schneiden um Bäume und Büsche Vorsichtig um Bäume und Büsche herum schnei- den, damit sie nicht in Kontakt mit dem Faden kom- men. Pflanzen können absterben, wenn die Rinde be- schädigt wird. Zu Ihrer Sicherheit Achtung! Das Gerät ausschalten und den Akku entfernen, bevor Einstell- oder Reini- gungsarbeiten durchgeführt werden. Nach dem Ausschalten des Akku-Rasentrim- mers läuft das Schneidmesser noch einige Se- kunden nach. Vorsicht – das rotierende Schneidmesser nicht berühren. Montage

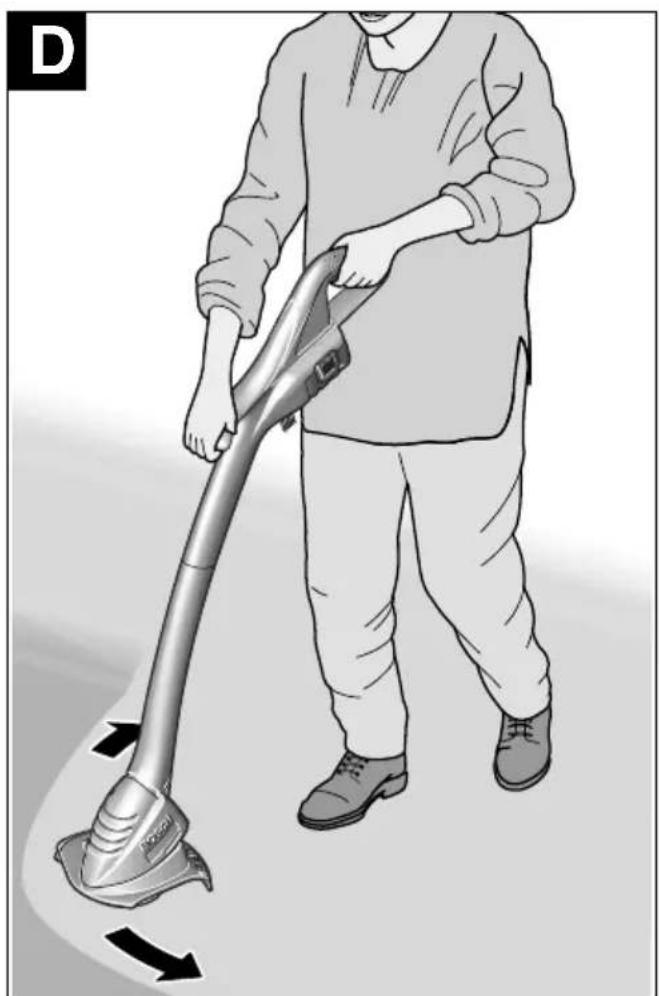

Schneiden und Kantentrimmen

F016L70 457.book Seite 3 Montag, 18. Dezember 2006 9:45 09 8 • F016L70 457 • 06.12Deutsch - 4 Akku-Standzeit Die Akku-Standzeit hängt von den Arbeitsbedingun- gen ab: Leichte Bedingungen: bis zu 500 meter Mittlere Bedingungen: bis zu 300 meter Schwere Bedingungen: bis zu 50 meter Vor allen Arbeiten am Gerät den Akku ent- fernen. Hinweis: Führen Sie die folgenden Wartungsarbei- ten regelmäßig aus, damit eine lange und zuverläs- sige Nutzung gewährleistet ist. Regelmäßig das Gerät auf offensichtliche Mängel untersuchen, wie eine lose Befestigung und ver- schlissene oder beschädigte Bauteile. Prüfen Sie, ob Abdeckungen und Schutzvorrichtun- gen unbeschädigt und richtig angebracht sind. Füh- ren Sie vor der Benutzung eventuell notwendige Wartungs- oder Reparaturarbeiten durch. Sollte der Rasentrimmer trotz sorgfältiger Herstel- lungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienst- stelle für Bosch-Elektrowerkzeuge ausführen zu las- sen. Bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Bestellnummer laut Typenschild des Gerätes angeben. Vor allen Arbeiten am Gerät den Akku ent- fernen. Um das abgenutzte Messer 16 zu entfernen, das Messer nach innen drücken bis es aus dem Stift 17 herausspringt. Den Stift 17 mit einem scharfen Messer von sämtli- chen Plastikresten/Verunreinigungen befreien. Um ein neues Messer 16 zu montieren, das Mes- ser 16 auf den Stift 17 setzen, nach unten drücken und bis zum Einrasten nach außen ziehen. Hinweis: Nur Bosch Ersatzschneidmesser verwen- den. Diese Spezialentwicklung besitzt verbesserte Schneide- und Nachführeigenschaften. Andere Schneidmesser führen zu einer schlechteren Ar- beitsleistung. Gerät ausschalten und Akku entfernen. Stellen sie sicher, dass der Akku vor der Aufbewahrung entfernt ist. Das Äußere des Rasentrimmers gründlich mit einer weichen Bürste und einem Tuch reinigen. Kein Was- ser und keine Lösungs- oder Poliermittel verwen- den. Sämtliche Grasanhaftungen und Partikel ent- fernen, insbesonders von den Lüftungsschlitzen 7. Das Gerät auf die Seite legen und die Schutz- haube 8 innen reinigen. Kompakte Grasanhaftun- gen mit einem Holz- oder Plastikstück entfernen. Der Akku sollte bei einer Temperatur zwischen 0 und 45 °C aufbewahrt werden. Wartung Messerwartung Nach dem Trimmen/ Aufbewahrung

F016L70 457.book Seite 4 Montag, 18. Dezember 2006 9:45 09 9 • F016L70 457 • 06.12Deutsch - 5 Die folgende Tabelle zeigt Fehlersymptome auf und wie Sie Abhilfe schaffen können, wenn Ihre Maschine einmal nicht richtig arbeitet. Wenn Sie damit das Problem nicht lokalisieren und beseitigen können, wenden Sie sich an Ihre Service-Werkstatt. Achtung: Vor der Fehlersuche Gerät ausschalten und Akku entnehmen. Fehlersuche Symptome Mögliche Ursache Abhilfe Schutzhaube kann nicht über den Schneidteller gezogen werden Falsche Montage Schneidteller entfernen und Schutz- haube erneut monterien, siehe auch „Montage“ Rasentrimmer läuft nicht Akku entladen Akku laden, siehe auch Hinweise zum Laden Rasentrimmer läuft mit Unterbrechungen Interne Verkabelung der Maschine defekt Ein-/Ausschalter defekt Kundendienst aufsuchen Kundendienst aufsuchen Starke Vibrationen/Ge- räusche Maschine defekt Messer gebrochen Kundendienst aufsuchen Messer ersetzen Schnittdauer pro Akku- Ladung zu gering Akku wurde längere Zeit nicht oder nur kurzzeitig benutzt Gras zu hoch Akku verbraucht Akku vollständig laden, siehe auch Hinweise zum Laden Stufenweise schneiden Den Akku ersetzen Messer bewegt sich nicht Akku entladen Maschine defekt Akku laden, siehe auch Hinweise zum Laden Kundendienst aufsuchen Gerät schneidet nicht Messer gebrochen Akku nicht voll geladen Gras hat sich im Schneidteller verwi- ckelt Messer ersetzen Akku laden, siehe auch Hinweise zum Laden Gras entfernen Kein Ladevorgang mög- lich Die Kontakte des Akkus sind ver- schmutzt Der Akku ist defekt, da eine Leitungs- unterbrechung innerhalb des Akkus (Einzelzellen) vorliegt Die Kontakte (z. B. durch mehrfaches Ein- und Ausstecken des Akkus) reini- gen, ggf. Akku ersetzen Den Akku ersetzen Die LED-Anzeige 12 leuchtet nach dem Ein- stecken des Netzsteckers in die Steckdose und dem Einsetzen des Akkus in den Ladeschacht 11 nicht auf Der Stecker des Ladegerätes ist nicht (richtig) eingesteckt Steckdose, Kabel oder Ladegerät sind defekt Den Stecker (vollständig) in die Steck- dose einstecken Die Netzspannung prüfen und das La- degerät ggf. von einer autorisierten Kundendienststelle für Bosch-Elektro- werkzeuge überprüfen lassen F016L70 457.book Seite 5 Montag, 18. Dezember 2006 9:45 09 10 • F016L70 457 • 06.12Deutsch - 6 Elektrowerkzeuge, Zubehör und Verpackungen sol- len einer umweltgerechten Wiederverwertung zuge- führt werden. Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elek- tronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederver- wertung zugeführt werden. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie unter: www.bosch-pt.com www.powertool-portal.de, das Internetportal für Heimwerker und Gartenfreunde www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie Deutschland Robert Bosch GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld ✆ ............................................................ 0 18 05 / 70 74 10 Fax ............................................................ 0 18 05 / 70 74 11 Österreich ABE Service GmbH Jochen-Rindt-Straße 1 1232 Wien ✆ Service ......................................... +43 (0)1 / 61 03 80 Fax ................................................... +43 (0)1 / 61 03 84 91 ✆ Kundenberater ............... +43 (0)1 / 7 97 22 30 66 E-Mail: abe@abe-service.co.at Schweiz ✆ ............................................................... 0 44 / 8 47 15 11 Fax .............................................................. 0 44 / 8 47 15 51 Luxemburg ✆ ........................................................ +32 (0)70 / 22 55 65 Fax ....................................................... +32 (0)70 / 22 55 75 E-Mail: outillage.gereedschap@be.bosch.com Messwerte ermittelt entsprechend 2000/14/EG (1,60 m Höhe,1,0 m Abstand) und EN 28 662. Der A-bewertete Geräuschpegel des Gerätes be- trägt typischerweise: Schalldruckpegel 72 dB (A); Schallleistungspegel 88 dB (A). Die Hand-Arm-Vibration ist typischerweise niedriger als 2,5 m/s

Wir erklären in alleiniger Verantwortung, dass die- ses Produkt mit den folgenden Normen oder norma- tiven Dokumenten übereinstimmt: EN 786, EN 60 335 gemäß den Bestimmungen der Richtli- nien 89/336/EWG, 98/37/EG, 2000/14/EG. 2000/14/EG: Der garantierte Schallleistungspe- gel L

ist niedriger als 94 dB (A). Bewertungsver- fahren der Konformität gemäß Anhang VI. Benannte Prüfstelle: SRL, Sudbury England Benannte Prüfstellen Identifikationsnummer: 1088 Leinfelden, 01.06.2006. Dr. Egbert Schneider Dr. Eckerhard Strötgen Senior Vice President Head of Product Engineering Certification Robert Bosch GmbH, Power Tools Division
