HASZNÁLATI ÚTMUTATÓ ART Easytrim Accu NIMH BOSCH

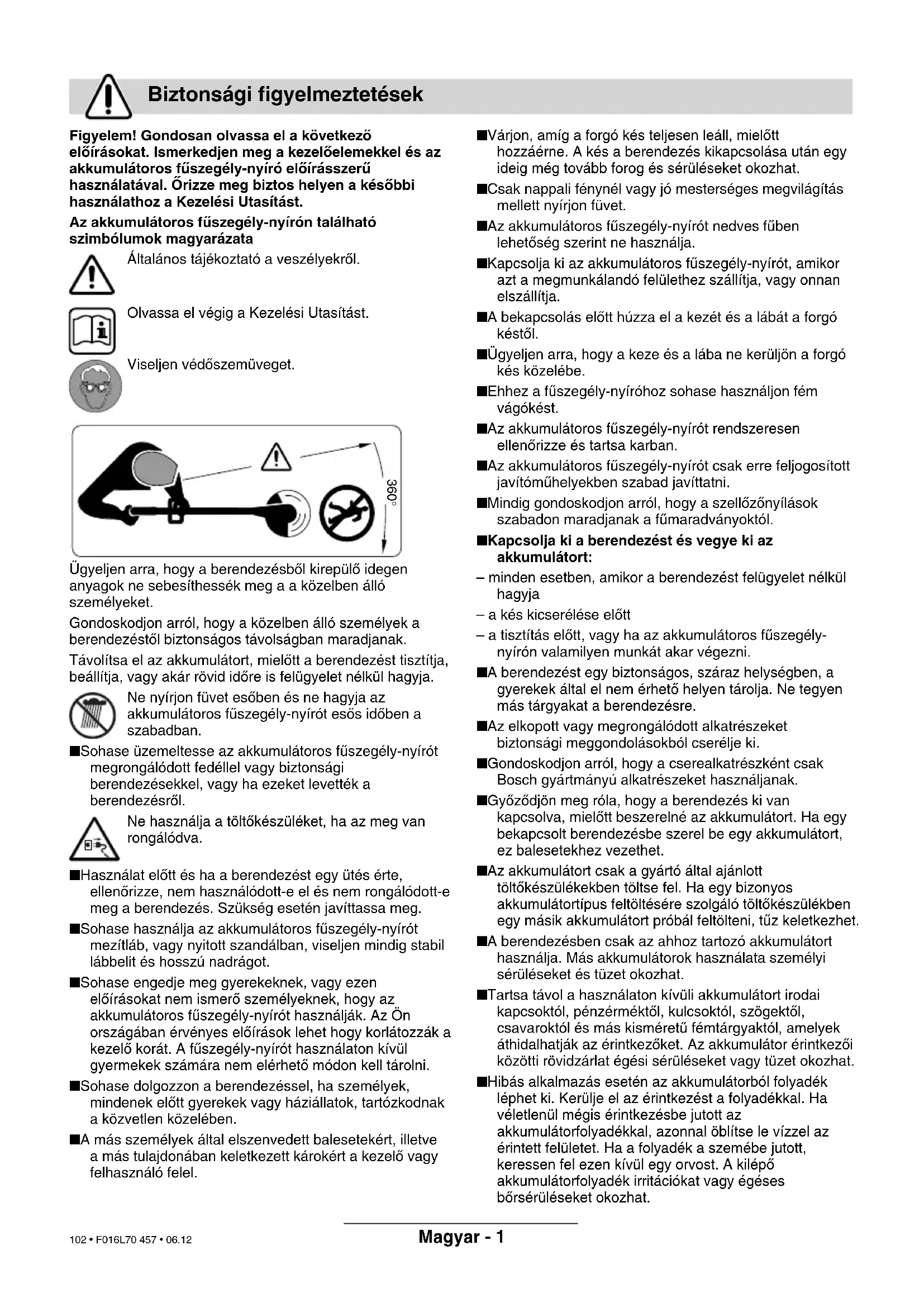

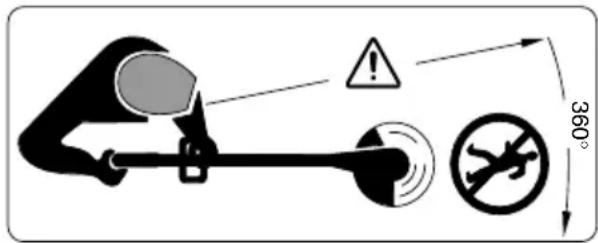

V˘robca si vyhradzuje právo zmien Likvidácia SluÏba zákazníkom Vyhlásenie o konformite F016L70 457.book Seite 6 Montag, 18. Dezember 2006 9:45 09 101 • F016L70 457 • 06.12Magyar - 1 Figyelem! Gondosan olvassa el a következœ elœírásokat. Ismerkedjen meg a kezelœelemekkel és az akkumulátoros fæszegély-nyíró elœírásszeræ használatával. Œrizze meg biztos helyen a késœbbi használathoz a Kezelési Utasítást. Az akkumulátoros fæszegély-nyírón található szimbólumok magyarázata Általános tájékoztató a veszélyekrœl. Olvassa el végig a Kezelési Utasítást. Viseljen védœszemüveget. Ügyeljen arra, hogy a berendezésbœl kirepülœ idegen anyagok ne sebesíthessék meg a a közelben álló személyeket. Gondoskodjon arról, hogy a közelben álló személyek a berendezéstœl biztonságos távolságban maradjanak. Távolítsa el az akkumulátort, mielœtt a berendezést tisztítja, beállítja, vagy akár rövid idœre is felügyelet nélkül hagyja. Ne nyírjon füvet esœben és ne hagyja az akkumulátoros fæszegély-nyírót esœs idœben a szabadban. ■ Sohase üzemeltesse az akkumulátoros fæszegély-nyírót megrongálódott fedéllel vagy biztonsági berendezésekkel, vagy ha ezeket levették a berendezésrœl. Ne használja a töltœkészüléket, ha az meg van rongálódva. ■ Használat elœtt és ha a berendezést egy ütés érte, ellenœrizze, nem használódott-e el és nem rongálódott-e meg a berendezés. Szükség esetén javíttassa meg. ■ Sohase használja az akkumulátoros fæszegély-nyírót mezítláb, vagy nyitott szandálban, viseljen mindig stabil lábbelit és hosszú nadrágot. ■ Sohase engedje meg gyerekeknek, vagy ezen elœírásokat nem ismerœ személyeknek, hogy az akkumulátoros fæszegély-nyírót használják. Az Ön országában érvényes elœírások lehet hogy korlátozzák a kezelœ korát. A fæszegély-nyírót használaton kívül gyermekek számára nem elérhetœ módon kell tárolni. ■ Sohase dolgozzon a berendezéssel, ha személyek, mindenek elœtt gyerekek vagy háziállatok, tartózkodnak a közvetlen közelében. ■ A más személyek által elszenvedett balesetekért, illetve a más tulajdonában keletkezett károkért a kezelœ vagy felhasználó felel. ■ Várjon, amíg a forgó kés teljesen leáll, mielœtt hozzáérne. A kés a berendezés kikapcsolása után egy ideig még tovább forog és sérüléseket okozhat. ■ Csak nappali fénynél vagy jó mesterséges megvilágítás mellett nyírjon füvet. ■ Az akkumulátoros fæszegély-nyírót nedves fæben lehetœség szerint ne használja. ■ Kapcsolja ki az akkumulátoros fæszegély-nyírót, amikor azt a megmunkálandó felülethez szállítja, vagy onnan elszállítja. ■ A bekapcsolás elœtt húzza el a kezét és a lábát a forgó késtœl. ■ Ügyeljen arra, hogy a keze és a lába ne kerüljön a forgó kés közelébe. ■ Ehhez a fæszegély-nyíróhoz sohase használjon fém vágókést. ■ Az akkumulátoros fæszegély-nyírót rendszeresen ellenœrizze és tartsa karban. ■ Az akkumulátoros fæszegély-nyírót csak erre feljogosított javítómæhelyekben szabad javíttatni. ■ Mindig gondoskodjon arról, hogy a szellœzœnyílások szabadon maradjanak a fæmaradványoktól. ■ Kapcsolja ki a berendezést és vegye ki az akkumulátort: – minden esetben, amikor a berendezést felügyelet nélkül hagyja – a kés kicserélése elœtt – a tisztítás elœtt, vagy ha az akkumulátoros fæszegély- nyírón valamilyen munkát akar végezni. ■ A berendezést egy biztonságos, száraz helységben, a gyerekek által el nem érhetœ helyen tárolja. Ne tegyen más tárgyakat a berendezésre. ■ Az elkopott vagy megrongálódott alkatrészeket biztonsági meggondolásokból cserélje ki. ■ Gondoskodjon arról, hogy a cserealkatrészként csak Bosch gyártmányú alkatrészeket használjanak. ■ Gyœzœdjön meg róla, hogy a berendezés ki van kapcsolva, mielœtt beszerelné az akkumulátort. Ha egy bekapcsolt berendezésbe szerel be egy akkumulátort, ez balesetekhez vezethet. ■ Az akkumulátort csak a gyártó által ajánlott töltœkészülékekben töltse fel. Ha egy bizonyos akkumulátortípus feltöltésére szolgáló töltœkészülékben egy másik akkumulátort próbál feltölteni, tæz keletkezhet. ■ A berendezésben csak az ahhoz tartozó akkumulátort használja. Más akkumulátorok használata személyi sérüléseket és tüzet okozhat. ■ Tartsa távol a használaton kívüli akkumulátort irodai kapcsoktól, pénzérméktœl, kulcsoktól, szögektœl, csavaroktól és más kisméretæ fémtárgyaktól, amelyek áthidalhatják az érintkezœket. Az akkumulátor érintkezœi közötti rövidzárlat égési sérüléseket vagy tüzet okozhat. ■ Hibás alkalmazás esetén az akkumulátorból folyadék léphet ki. Kerülje el az érintkezést a folyadékkal. Ha véletlenül mégis érintkezésbe jutott az akkumulátorfolyadékkal, azonnal öblítse le vízzel az érintett felületet. Ha a folyadék a szemébe jutott, keressen fel ezen kívül egy orvost. A kilépœ akkumulátorfolyadék irritációkat vagy égéses bœrsérüléseket okozhat. Biztonsági figyelmeztetések 360° F016L70 457.book Seite 1 Montag, 18. Dezember 2006 9:45 09 102 • F016L70 457 • 06.12Magyar - 2 A készülék a bokrok alatt, lejtœkön és széleken történœ fæ- és gyomnyírásra szolgál, ahol ezekhez egy fænyírógéppel nem lehet hozzáférni. A rendeltetésszeræ használat egy 0 °C és 40 °C közötti környezeti hœmérsékletre vonatkozik. Ez a kézikönyv az Ön berendezésének helyes összeszerelésére és biztonságos használatára vonatkozó elœírásokat tartalmazza. Igen fontos, hogy gondosan elolvassa ezeket az elœírásokat. Óvatosan vegye ki az akkumulátoros fæszegély- nyírót a csomagolásból és ellenœrizze, hogy az alábbi alkatrészek teljes mértékben megvannak-e: – Fæszegély-nyíró – Védœburkolat – Vágótányér – Vágókés – Töltœkészülék – Kezelési Utasítás Ha valamelyik alkatrész hiányzik, vagy megrongálódott, forduljon ahhoz a kereskedœhöz, akinél a készüléket vásárolta. 1 Be-/kikapcsoló 2 Fogantyú 3 Vezetœfogantyú 4 Szár-felsœrész 5 Szár-alsórész 6 Nyírófej 7 Szellœzœnyílás 8 Védœburkolat 9 Akkumulátor 10 Töltœkészülék 11 Akkumulátor-töltœkosár 12 LED-kijelzœ 13 Hálózati csatlakozó dugó** 14 Gyári szám **az alkalmazási országtól függ Az ábrákon látható, vagy a szövegben leírásra kerülœ tartozékok részben nem képezik a szállítás terjedelmét. A készülék mæszaki adatai Akkumulátoros fæszegély-nyíró ART 23 EASYTRIM ACCU/

Rendelési szám 3 600 H78 H.. 3 600 H78 J.. Üresjárati fordulatszám [perc

] 9 500 9 000 Vágási átmérœ [cm] 23 26 Tömeg (külön tartozékok nélkül) [kg] 1,9 2,0 Gyári szám Lásd a 14 gyári számot (típustábla) a berendezésen. Akkumulátor NiMH NiMH Rendelési szám 2 607 335 699 2 607 335 699 Névleges feszültség [V] 14,4 14,4 Kapacitás [Ah] 1,5 1,5 Töltési idœ (kimerült akkumulátor esetén) [h] 3 – 5* 3 – 5* Töltœkészülék AL 1404 AL 1404 Rendelési szám 2 607 225 .. 2 607 225 .. Töltœáram [A] 0,4 0,4 Megengedett töltési hœmérséklet tartomány [°C] 0 – 45 0 – 45 *A töltési idœ 230 V-os töltœkészülék bemeneti feszültségre vonatkozik. Rendeltetésszeræ használat Bevezetés A szállítmány tartalma A készülék részei F016L70 457.book Seite 2 Montag, 18. Dezember 2006 9:45 09 103 • F016L70 457 • 06.12Magyar - 3 Töltési folyamat A töltési folyamat azonnal megkezdœdik, mihelyt bedugja a hálózati csatlakozó dugót a dugaszoló aljzatba és a 9 akkumulátort a 11 akkumulátor- töltœkosárba. A 12 zöld LED nem a töltési szintet jelzi! Ha a zöld LED kigyullad, ez csak azt jelenti, hogy a töltœáram nem nulla. A töltés befejezése után (kb. 3 – 5 óra elteltével) húzza ki a töltœkészülék hálózati csatlakozó dugóját a dugaszoló aljzatból és vegye ki az akkumulátort. Az akkumulátort sohase töltse 5,5 óránál tovább. Az akkumulátor hœmérsékletének megnövekedése azt jelzi, hogy az teljesen fel van töltve. Használati tanácsok Ha a készüléket folyamatosan vagy többször egymás után szünet nélkül használja akkumulátorok feltöltésére, akkor a töltœkészülék felmelegedhet. Ez a jelenség nem veszélyes és nem jelenti azt, hogy a készülék mæszaki szempontból meghibásodott. Ha az akkumulátor feltöltése után a készülék már csak lényegesen rövidebb ideig üzemeltethetœ, akkor az akkumulátorok elhasználódtak és ki kell cserélni azokat. Az akkumulátort csak akkor helyezze be a berendezésbe, miután az akkumulátoros fæszegély- nyírót teljesen összeszerelte. Gondoskodjon arról, hogy az akkumulátoros fæszegély-nyírót csak a következœ sorrendben szereljék össze: Gondoskodjon arról, hogy az akkumulátoros fæszegély-nyírót csak a következœ sorrendben szereljék össze: A nyírószár felszerelése Dugja össze a 4 szár felsœ részt az 5 szár alsó résszel, amíg egy „klikk”-szeræ kattanást hall. Tájékoztató: Ha a szár felsœ és alsó részét összedugta, azokat többé nem lehet egymástól elválasztani. Gondoskodjon arról, hogy a kábel ne ékelœdjön be és ne legyen megtekerve. A védœburkolat felszerelése Tegye fel a 8 védœburkolatot a 6 nyírófejre. ➊ Akassza be a védœburkolatot a fæszegély- nyírófejbe és tolja el hátra. ➋ Nyomja lefelé a védœburkolatot, amíg az biztosan beugrik a reteszelési helyzetbe (klikk). A vágótányér/kés felszerelése Nyomja fel a 15 vágótányért a hajtótengelyre (klik). Tegye fel a 16 kést a 17 csapra, nyomja lefelé, és húzza kifelé, amíg beugrik a reteszelési helyzetbe. Távolítsa el a köveket, fadarabokat és egyéb tárgyakat a vágásra kerülœ felületrœl. A vágókés az akkumulátoros fæszegély-nyíró kikapcsolása után még néhány másodpercig tovább fut. Az ismételt bekapcsolás elœtt várja meg amíg a motor / a vágókés teljesen leáll. Sohase kapcsolja ki és ismét be gyorsan egymás után a berendezést. Be- és kikapcsolás Nyomja be a és tartsa benyomva az 1 kapcsolót. A kikapcsoláshoz engedje el az 1 kapcsolót. Fænyírás Mozgassa jobbra és balra az akkumulátoros fæszegély-nyírót és ügyeljen arra, hogy az mindig elegendœ távolságban legyen a testétœl. Az akkumulátoros fæszegély-nyíróval legfeljebb 15 cm magasságig lehet a füvet hatásosan levágni. Magasabb fæ esetén a vágást több fokozatban kell végrehajtani. Vágás fák és bokrok körül Fák és bokrok körül óvatosan nyírja a füvet, nehogy a huzal hozzáérjen a fához vagy a bokrokhoz. A növények elpusztulhatnak, ha a kérgük károkat szenved. Az Ön biztonságáért Figyelem! A tisztítási vagy beállítási munkák megkezdése elœtt kapcsolja ki a berendezést és vegye ki belœle az akkumulátort. A vágókés az akkumulátoros fæszegély-nyíró kikapcsolása után még néhány másodpercig tovább fut. Vigyázat ñ ne érintse meg a forgó vágókést. Összeszerelés

Vágás és szegélynyírás

F016L70 457.book Seite 3 Montag, 18. Dezember 2006 9:45 09 104 • F016L70 457 • 06.12Magyar - 4 Az akkumulátor élettartama Az akkumulátor élettartama a munkakörülményektœl függ: Könnyæ körülmények: 500 méterig Közepes körülmények: 300 méterig Nehéz körülmények: 50 méterig A berendezésen végzett bármely munka megkezdése elœtt távolítsa el az akkumulátort. Megjegyzés: A berendezés hosszú és megbízható mæködésének biztosítására rendszeresen hajtsa végre a következœ karbantartási munkákat. Rendszeresen ellenœrizze, nincs-e a berendezésen nyilvánvaló, azonnal szembetænœ hiba, például egy laza, kiakadt, elkopott, vagy megrongálódott alkatrészek. Ellenœrizze, hogya a fedelek nincsenek-e megrongálódva és helyesen vannak-e felszerelve. A használat elœtt hajtsa végre a szükséges karbantartási vagy javítási munkákat. Ha a fæszegély-nyíró a gondos gyártási és ellenœrzési eljárás ellenére egyszer mégis meghibásodna, akkor a javítással csak Bosch elektromos kéziszerszám-mæhely ügyfélszolgálatát szabad megbízni. Ha a készülékkel kapcsolatban kérdései vannak, vagy pótalkatrészeket akar megrendelni, akkor okvetlenül adja meg a készüléken elhelyezett gyári táblán található tízjegyæ megrendelési számot. A berendezésen végzett bármely munka megkezdése elœtt távolítsa el az akkumulátort. Az elhasználódott 16 kés eltávolításához nyomja a kést befelé, amíg az ki nem ugrik a 17 csapvól. A 17 csapról egy éles késsel távolítson el minden mæanyagmaradékot és szennyezœdést. Egy új 16 kés felszereléséhez helyezze fel a 16 kést a 16 csapra, nyomja le, majd húzza addig kifelé, amíg be nem ugrik a reteszelési helyzetbe. Megjegyzés: Csak Bosch pót-vágókést használjon. Ennek a külön erre a célra kifejlesztett anyagnak jobbak a vágó és utánvezetési jellemzœi. Más vágókések rosszabb munkateljesítményhez vezetnek. Kapcsolja ki a berendezést és vegye ki az akkumulátort. Gondoskodjon arról, hogy az akkumulátor a tároláshoz el legyen távolítva a berendezésbœl. Egy puha kefével és egy kendœvel alaposan tisztítsa meg a fæszegély-nyíró külsejét. Vizet, oldószereket és polírozó szereket ne használjon. Távolítsa el a berendezésre lerakódott fæmaradékokat és részecskéket, különösen a 7 szellœzœnyílásról. Fektesse az oldalára a berendezést és tisztítsa meg a 8 védœburkolat belsœ oldalát. A kompakt fæmaradékokat egy fa- vagy mæanyagdarabbal távolítsa el. Az akkumulátort 0 és 45 °C sollte bei hœmérséklet között tárolja. Karbantartás A kések karbantartása A fæszegély-nyírás után/tárolás

F016L70 457.book Seite 4 Montag, 18. Dezember 2006 9:45 09 105 • F016L70 457 • 06.12Magyar - 5 A következœ táblázatban különbözœ hibatænetek és a hibák elhárítási módjai vannak leírva. Ha a táblázat segítségével nem tudja behatárolni és elhárítani a hibát, forduljon a szervizmæhelyéhez. Figyelem: A hibakeresés elœtt kapcsolja ki a berendezést és vegye ki belœle az akkumulátort. Hibakeresés Tünetek Lehetséges okok Elhárítás A védœburkolatot nem lehet ráhúzni a vágótányérra Hibás szerelés Távolítsa el a vágótányért és ismét szerelje fel a védœburkolatot, lásd „Szerelés” alatt is. A fæszegély-nyíró nem mæködik Kimerült az akkumulátor Töltse fel az akkumulátort, lásd a töltéssel kapcsolatos tájékoztatót is. A fæszegély-nyíró csak megszakításokkal mæködik A berendezés belsœ vezetékei meghibásodtak Meghibásodott a be-/kikapcsoló Keressen fel egy vevœszolgálatot Keressen fel egy vevœszolgálatot Erœs rezgések/zajok A berendezés meghibásodott A kés eltört Keressen fel egy vevœszolgálatot Cserélje ki a kést Az egy akkumulátor feltöltéssel elérhetœ vágási hossz túl alacsony Az akkumulátort hosszabb ideig nem vagy csak rövid idœre használták A fæ túl magas Az akkumulátor elhasználódott Töltse fel teljesen az akkumulátort, lásd a töltéssel kapcsolatos tájékoztatót is Több fokozatban vágjon Cserélje ki az akkumulátort A kés nem mozog Kimerült az akkumulátor A berendezés meghibásodott Töltse fel az akkumulátort, lásd a töltéssel kapcsolatos tájékoztatót is. Keressen fel egy vevœszolgálatot A készülék nem vág A kés eltört Az akkumulátor nincs teljesen feltöltve A fæ beleakadt a vágótányérba Cserélje ki a kést Töltse fel az akkumulátort, lásd a töltéssel kapcsolatos tájékoztatót is. Távolítsa el a füvet Nem lehet tölteni az akkumulátort Az akkumulátor érintkezœi elszennyezœdtek. Az akkumulátor meghibásodott, mivel a belsejében (az egyes akkumulátorcellák között) megszakadt egy vezeték. Tisztítsa meg az akkumulátor érintkezœit (ezt többek között az akkumulátor többszöri bedugásával és kihúzásával is el lehet érni), szükség esetén cserélje ki az akkumulátort. Cserélje ki az akkumulátort A 12 LED-kijelzœ a hálózati csatlakozó dugónak a dugaszolóaljzatba való bedugása és az akkumulátornak a 11 töltœkosárba való behelyezése után nem gyullad fel. A töltœkészülék csatlakozó dugója nincs (helyesen) bedugva a dugaszoló aljzatba. A dugaszolóaljzat, a kábel vagy a töltœkészülék meghibásodott Dugja be (teljesen) a csatlakozó dugót a dugaszolóaljzatba Ellenœrizze a hálózati feszültséget és szükség esetén egy Bosch elektromos kéziszerszám-mæhely ügyfélszolgálatával ellenœriztesse a F016L70 457.book Seite 5 Montag, 18. Dezember 2006 9:45 09 106 • F016L70 457 • 06.12Magyar - 6 Az elektromos kéziszerszámokat, tartozékokat és csomagolóanyagokat a környezetvédelmi szempontoknak megfelelœen kell újrafelhasználásra leadni. Csak az EU-tagországok számára: Ne dobja ki az elektromos kéziszerszámokat a háztartási szemétbe! Az elhasznált villamos és elektronikus berendezésekre vonatkozó 2002/96/EG európai irányelvnek és a megfelelœ országos törvényekbe való átültetésének megfelelœen a már nem használható elektromos kéziszerszámokat külön össze kell gyæjteni és a környezetvédelmi szempontoknak megfelelœen kell újrafelhasználásra leadni. A tartalékalkatrészekkel kapcsolatos robbantott ábrák és egyéb információk a következœ címen találhatók: www.bosch-pt.com Robert Bosch Kft 1103 Budapest Gyömröi út. 120 ✆ ......................................................... +36 (0)1 / 431-3835 Fax ......................................................... +36 (0)1 / 431-3888 A mérési eredmények a 2000/14/EG és az EN 28 662 szabvány elœírásainak megfelelœen (1,60 m magasságban, 1 m távolságra) kerültek meghatározásra. A berendezés A-kiértékelésæ zajszintjének tipikus értéke: hangnyomás-szint 72 dB (A); hangteljesítmény-szint 88 dB (A). A kéz-kar vibráció értéke kisebb mint 2,5 m/s

Egyedüli felelœséggel kijelentjük, hogy ez a termék a következœ szabványoknak vagy normatív dokumentumoknak megfelel: EN 786, EN 60 335 a 89/336/EWG, 98/37/EG, 2000/14/EG irányelveknek megfelelœen. 2000/14/EG: A garantált hangteljesítmény- szint L

alacsonyabb mint 94 dB (A). A konformítás kiértékelési eljárás megfelel a VI Mellékletben leírtaknak. Megnevezett ellenœrzœ intézet: SRL, Sudbury England A megnevezett vizsgálóhely azonosító száma: 1088 Leinfelden, 01.06.2006. Dr. Egbert Schneider Dr. Eckerhard Strötgen Senior Vice President Head of Product Engineering Certification Robert Bosch GmbH, Power Tools Division
