Tipo de produto	Parafusadeira elétrica portátil
Marca	Fein
Modelo	ASse 636
Alimentação	Rede elétrica (cabo de alimentação)
Tensão nominal	230 V ~ 50/60 Hz (típico)
Potência absorvida	Aprox. 600 W (estimado)
Velocidade em vazio	0 – 2800 rpm (estimado)
Torque máximo de aperto	Aprox. 6 Nm (estimado)
Porta-ferramenta	Sextavado oco 1/4" (DIN 3126)
Peso	Aprox. 1,5 kg (conforme EPTA)
Isolação dupla	Sim
Batente de profundidade	Sim, ajustável
Punho adicional	Sim (opcional conforme modelo)
Funções principais	Aparafusamento e desaparafusamento, ajuste de torque, sentido de rotação reversível
Manutenção	Limpar as aberturas de ventilação com ar comprimido seco
Segurança	Usar proteção ocular, desconectar antes de intervir
Peças sobressalentes disponíveis	Ferramentas de trabalho, batente de profundidade, punho adicional, cabo de alimentação
Conformidade	CE, isolação dupla reforçada
Reciclagem	Levar a um centro de reciclagem adequado

Perguntas frequentes - ASse 636 Fein

Como ajustar o torque de aperto na Fein ASse 636?

O ajuste do torque é feito através do anel de ajuste localizado perto do mandril. Gire-o para aumentar ou diminuir o torque. O ajuste padrão corresponde a parafusos pequenos e médios. Consulte as páginas 6-7 do manual para mais detalhes.

Como mudar o sentido de rotação?

O interruptor do sentido de rotação está localizado acima do gatilho. Só o acione com o motor completamente parado para evitar danificar a ferramenta.

Que tipo de pontas posso usar?

A ferramenta está equipada com um porta-ferramenta sextavado oco de 1/4 polegada (DIN 3126). Pode usar pontas de aperto padrão com esta fixação.

Como instalar o batente de profundidade?

O batente de profundidade desliza sobre o mandril e é fixado por um parafuso. Permite limitar a profundidade de aparafusamento para um resultado uniforme. Para torques acima de 28 Nm, não use o batente e trabalhe na posição 'Fix' com o punho adicional.

Como fazer a manutenção da parafusadeira?

Limpe regularmente as aberturas de ventilação com ar comprimido seco não metálico para evitar o acúmulo de poeiras condutoras. Em caso de uso intensivo, sopre o interior da ferramenta e use um disjuntor diferencial.

Posso usar esta parafusadeira para furar?

Não, esta ferramenta foi concebida apenas para aparafusamento. O uso para perfuração não é autorizado e pode danificar o aparelho.

Qual é a garantia da Fein ASse 636?

A garantia está conforme a regulamentação legal em vigor no país de compra. Em complemento, a FEIN oferece uma garantia do fabricante. Consulte o manual para as condições exatas.

Como substituir o cabo de alimentação?

Se o cabo estiver danificado, deve ser substituído por um cabo especial disponível no serviço pós-venda FEIN. Não tente repará-lo você mesmo.

Quais precauções de segurança devo tomar?

Segure a ferramenta pelas superfícies isoladas, use proteção ocular, verifique a ausência de cabos escondidos, e desconecte sempre antes de qualquer intervenção. Use um disjuntor diferencial de 30 mA.

Como reciclar a ferramenta no fim da vida útil?

Não descarte a ferramenta com o lixo doméstico. Leve-a a um centro de reciclagem autorizado para aparelhos elétricos e eletrônicos.

MANUAL DE UTILIZADOR ASse 636 Fein

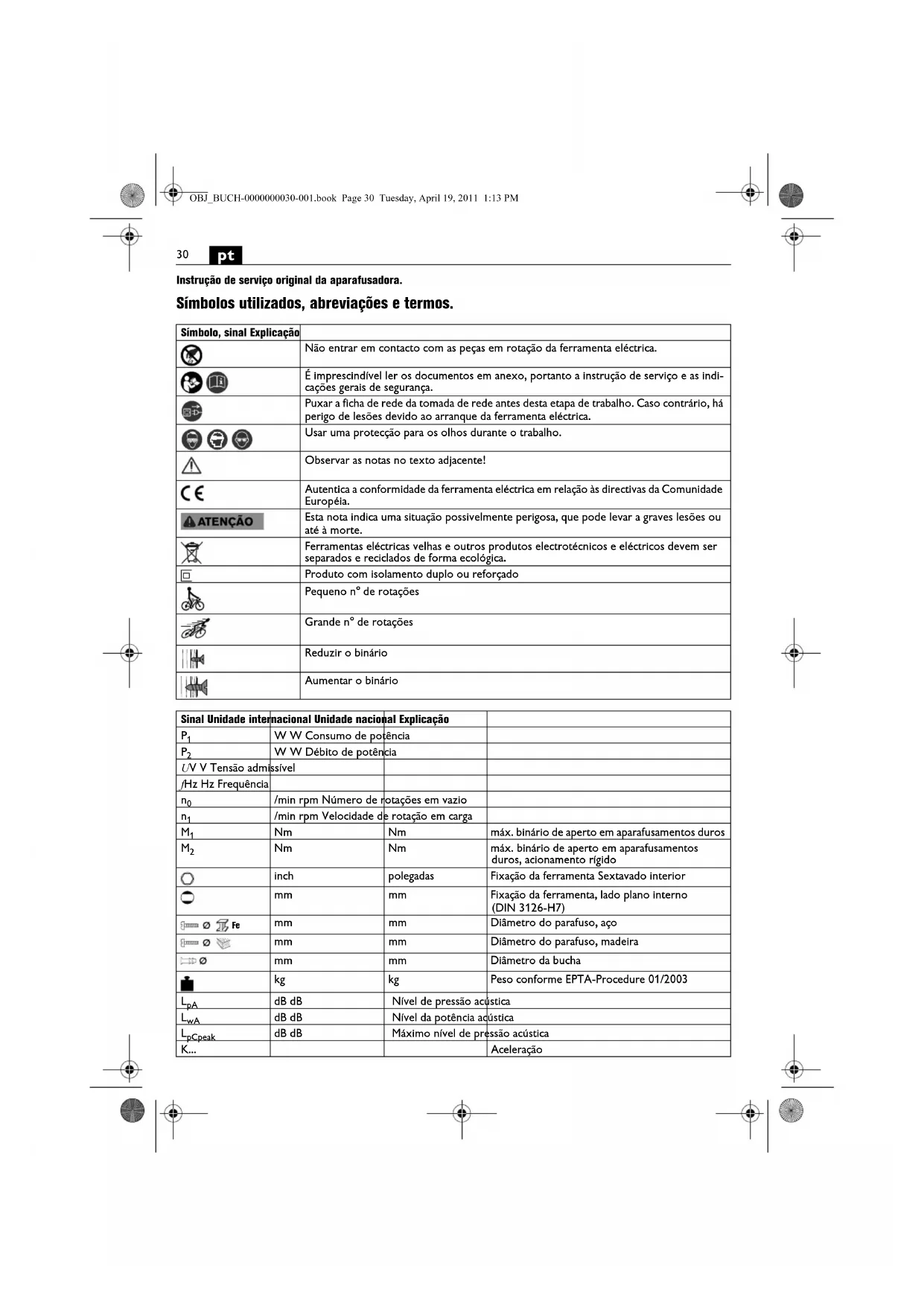

Instrução de serviço original da aparafusadora.

Símbolos utilizados, abreviações e termos.

Símbolo, sinal Explicação
		Não entrar em contacto com as peças em rotação da ferramenta eléctrica.
		É imprescindível ler os documentos em anexo, portanto a instrução de serviço e as indicações gerais de segurança.
		Puxar a ficha de rede da tomada de rede antes desta etapa de trabalho. Caso contrário, há perigo de lesões devido ao arranque da ferramenta eléctrica.
[0H8K]		Usar uma protecção para os olhos durante o trabalho.
[2XH8]		Observar as notas no texto adjacente!
[Y200]		Autentica a conformidade da ferramenta eléctrica em relação às directivas da Comunidade Européia.
ATENÇÃO		Esta nota indica uma situação possivelmente perigosa, que pode levar a graves lesões ou até à morte.
		Ferramentas eléctricas velhas e outros produtos electrotécnicos e eléctricos devem ser separados e reciclados de forma ecológica.
[=∞]		Produto com isolamento duplo ou reforçado
		Pequeno n° de rotações
		Grande n° de rotações
		Reduzir o binário
		Aumentar o binário

ATENÇÃO

Sinal Unidade internacional Unidade nacional Explicação
P_1		W W Consumo de potência
P_2		W W Débito de potência
UV V Tensão admissível
f/Hz Hz Frequência
n_0		/min rpm Número de rotações em vazio
n_1		/min rpm Velocidade de rotação em carga
M_1		Nm	Nm
M_2		Nm	Nm
[...]	inch	polegadas	Fixação da ferramenta Sextavado interior
[...]	mm	mm	Fixação da ferramenta, lado plano interno (DIN 3126-H7)
[...]	mm	mm	Diâmetro do parafuso, aço
[...]	mm	mm	Diâmetro do parafuso, madeira
[...]	mm	mm	Diâmetro da bucha
[...]	kg	kg	Peso conforme EPTA-Procedure 01/2003
[...]	dB dB	Nível de pressão acústica
[...]	dB dB	Nível da potência acústica
[...]	dB dB	Máximo nível de pressão acústica
[...]			Aceleração
a	m/s ^2	m/s ^2	Valor de emissão de oscilações conforme EN 60745 (soma dos vectores das três direcções)
a_h	m/s ^2	m/s ^2	Valor de emissão de vibrações (aparafusar)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Unidades básicas e deduzidas do sistema de unidades internacional SI.

Para a sua segurança.

ATENÇÃO

Devem ser lidas todas as indicações de advertência e todas as instruções.

O desrespelto às advertências e Instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões.

Guarde bem todas as advertências e instruções para futura referência.

Não utilizar esta ferramenta eléctrica antes de ter lido atentamente e compreendido a Instrução de serviço e as "Indicações gerais de segurança"

(número de documento 3 41 30 054 06 1) fornecidas com o aparelho. A documentação mencionada deve ser guardada para futura referência e deve ser entregue com a ferramenta eléctrica caso esta for passada a diante ou vendida.

Observar também as respectivas directivas de protecção de trabalho.

Finalidade da ferramenta:

berbequim manual para atarraxar e desatarraxar parafusos e porcas com as ferramentas de trabalho e acessórios homologados pela FEIN, sem adução de água em áreas protegidas contra intempéries.

Indicações especiais de segurança.

Ao executar trabalhos durante os quais o parafuso possa atingir cabos eléctricos que se encontrem sob a superfície a ser trabalhada ou o próprio cabo de rede, deverá sempre segurar o aparelho pelas superfícies isoladas do punho. O contacto do parafuso com um cabo sob tensão também pode colocar sob tensão as peças metálicas do aparelho e levar a um choque eléctrico.

Tenha atenção com cabos eléctricos, tubos de gás e de água escondidos. Controlar a área de trabalho com p. ex. um detector de metal, antes de iniciar o trabalho.

Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa através de um dispositivo de fixação está mais firme do que segurada com as mãos.

Segurar a ferramenta eléctrica com firmeza. Podem ocorrer, por instantes, altos momentos de reacção.

Não processar material que contenha asbesto. Asbesto é considerado como sendo cancerígeno.

É proibido aparafusar ou rebitar placas e símbolos na ferramenta eléctrica. Um isolamento danificado não oferece qualquer protecção contra choques eléctricos. Utilizar placas adesivas.

Não utilizar acessórios que não foram especialmente desenvolvidos ou homologados pelo fabricante da ferramenta eléctrica. Um funcionamento seguro não é assegurado apenas por um acessório apropriado para a sua ferramenta eléctrica.

Limpar em intervalos regulares as aberturas de ventilação da ferramenta eléctrica com ferramentas não-metálicas. O ventilador do motor aspira pó para dentro da caixa da máquina. Um acúmulo excessivo de pó de metal pode causar perigos eléctricos.

Controlar, antes de colocar em funcionamento, se o cabo de rede e a ficha de rede apresentam danos.

Recomendação: Sempre operar a ferramenta eléctrica por meio de um disjuntor de corrente de avaria (RCD) com corrente de avaria de dimensionamento de 30 mA ou menos.

Vibração da mão e do braço

O nível de oscilações indicado nestas instruções de serviço foi medido de acordo com um processo de medição normalizado pela norma EN 60745 e pode ser utilizado para a comparação de aparelhos. Ele também é apropriado para uma avaliação preliminar da carga de vibrações.

O nível de vibrações indicado representa as aplicações principais da ferramenta eléctrica. Se a ferramenta eléctrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar nitidamente o impacto de vibrações durante o completo período de trabalho.

Para uma avaliação exacta do impacto de vibrações, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona sem estar realmente a ser empregado. Isto pode reduzir nitidamente o impacto de vibrações durante o completo período de trabalho.

Como medidas de segurança adicionais para a protecção do operador contra o efeito das vibrações, deveria determinar por exemplo: Manutenção de ferramentas eléctricas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho.

Instruções de serviço.

Só accionar o comutador do sentido de rotação com o motor parado.

Para obter resultados de trabalho fiáveis, deverá sempre realizar os aparafusamentos com o limitador de profundidade.

SCU7-9: Ao trabalhar com o nível de binário "Fix" (accionamento rígido) deverá utilizar o punho adicional, visto que podem ocorrer binários acima de 28 Nm. Ao trabalhar deste modo não deverá usar o limitador de profundidade.

pt

Ajustar o binário (veja página 6 -7)

O ajuste de fábrica corresponde à falxa para parafusos pequenos a médios.

O binário de aperto também depende da força com a qual a ferramenta eléctrica é pressionada contra o parafuso.

Manutenção e serviço pós-venda.

No caso de aplicações extremas, é possível que durante o processamento de metais se deposite pó condutivo no interior da ferramenta

eléctrica. O isolamento de protecção da ferramenta eléctrica pode ser prejudicado. Sopre o interior da ferramenta eléctrica em intervalos regulares, através das aberturas de ventilação, com ar comprimido seco e isento de óleo e intercalar um disjuntor de corrente de avaria (FI).

Se o cabo de conexão da ferramenta eléctrica estiver danificado, deverá ser substituído por um cabo de conexão especialmente disposto, adquirível no serviço pós-venda FEIN.

As seguintes peças podem ser substituídas pelo utente: ferramentas de trabalho, limitador de profundidade, punho adicional

Garantia de evicção e garantia.

A garantia de evicção para este produto é válida conforme as regras legais no país onde é colocado em funcionamento. Além disso, a FEIN oferece uma garantia conforme a declaração de garantia do fabricante FEIN. É possível que o volume de fornecimento da sua ferramenta eléctrica só contenha uma parte dos acessórios descritos ou ilustrados nesta instrução de serviço.

Declaração de conformidade.

A firma FEIN declara, em responsabilidade exclusiva, que este produto corresponde às respectivas especificações indicadas na última página desta instrução de serviço.

Protecção do meio ambiente, eliminação.

Embalagens, ferramentas eléctricas a serem deltadas fora, e acessórios velhos, devem ser encaminhados a uma reciclagem ecológica.
