ASse 636 - Vidalama Fein - Ücretsiz kullanım kılavuzu

Ürün Tipi	Elektrikli Vidalama Makinesi
Marka	Fein
Model	ASse 636
Güç Kaynağı	Şebeke (güç kablosu)
Anma Gerilimi	230 V ~ 50/60 Hz (tipik)
Giriş Gücü	Yaklaşık 600 W (tahmini)
Boşta Devir	0 – 2800 dev/dak (tahmini)
Maksimum Sıkma Torku	Yaklaşık 6 Nm (tahmini)
Uç Tutucu	1/4" Altıgen Lokma (DIN 3126)
Ağırlık	Yaklaşık 1,5 kg (EPTA'ya göre)
Çift Yalıtım	Evet
Derinlik Dayanağı	Evet, ayarlanabilir
Ek Tutamak	Evet (modele göre isteğe bağlı)
Ana İşlevler	Vidalama ve sökme, tork ayarı, ters çevrilebilir dönüş yönü
Bakım	Havalandırma deliklerini kuru basınçlı hava ile temizleyin
Güvenlik	Koruyucu gözlük takın, müdahale öncesi fişi çekin
Mevcut Yedek Parçalar	Çalışma uçları, derinlik dayanağı, ek tutamak, güç kablosu
Uygunluk	CE, güçlendirilmiş çift yalıtım
Geri Dönüşüm	Yetkili bir geri dönüşüm merkezine teslim edin

Sık sorulan sorular - ASse 636 Fein

Fein ASse 636'da sıkma torku nasıl ayarlanır?

Tork ayarı, mandrenin yanında bulunan ayar halkası ile yapılır. Torku artırmak veya azaltmak için halkayı çevirin. Varsayılan ayar küçük ve orta boy vidalar içindir. Daha fazla bilgi için kullanım kılavuzunun 6-7. sayfalarına bakın.

Dönüş yönü nasıl değiştirilir?

Dönüş yönü anahtarı tetiğin üzerindedir. Alete zarar vermemek için yalnızca motor tamamen durduğunda kullanın.

Ne tür uçlar kullanabilirim?

Alet, 1/4 inç altıgen lokma uç tutucu (DIN 3126) ile donatılmıştır. Bu bağlantı ile standart vidalama uçları kullanabilirsiniz.

Derinlik dayanağı nasıl takılır?

Derinlik dayanağı mandrenin üzerine kaydırılır ve bir vida ile sabitlenir. Vidalama derinliğini sınırlayarak tek tip bir sonuç sağlar. 28 Nm'nin üzerindeki torklarda dayanağı kullanmayın ve ek tutamak ile 'Fix' konumunda çalışın.

Vidalama makinesinin bakımı nasıl yapılır?

İletken toz birikimini önlemek için havalandırma deliklerini düzenli olarak metalik olmayan kuru basınçlı hava ile temizleyin. Yoğun kullanımda aletin içini üfleyin ve kaçak akım koruma anahtarı kullanın.

Bu vidalama makinesini delme işlemi için kullanabilir miyim?

Hayır, bu alet yalnızca vidalama için tasarlanmıştır. Delme için kullanımına izin verilmez ve cihaza zarar verebilir.

Fein ASse 636'nın garantisi nedir?

Garanti, satın alma ülkesindeki yasal düzenlemelere uygundur. Buna ek olarak, FEIN üretici garantisi sunar. Kesin koşullar için kullanım kılavuzuna bakın.

Güç kablosu nasıl değiştirilir?

Kablo hasarlıysa, FEIN satış sonrası servisinden temin edilebilen özel bir kablo ile değiştirilmelidir. Kendiniz onarmaya çalışmayın.

Hangi güvenlik önlemlerini almalıyım?

Aleti yalıtımlı yüzeylerden tutun, koruyucu gözlük takın, gizli kabloların olmadığını kontrol edin ve her müdahale öncesi fişi çekin. 30 mA kaçak akım koruma anahtarı kullanın.

Kullanım ömrü sonunda alet nasıl geri dönüştürülür?

Aleti evsel atıklarla birlikte atmayın. Elektrikli ve elektronik cihazlar için yetkili bir geri dönüşüm merkezine teslim edin.

KULLANIM KILAVUZU ASse 636 Fein

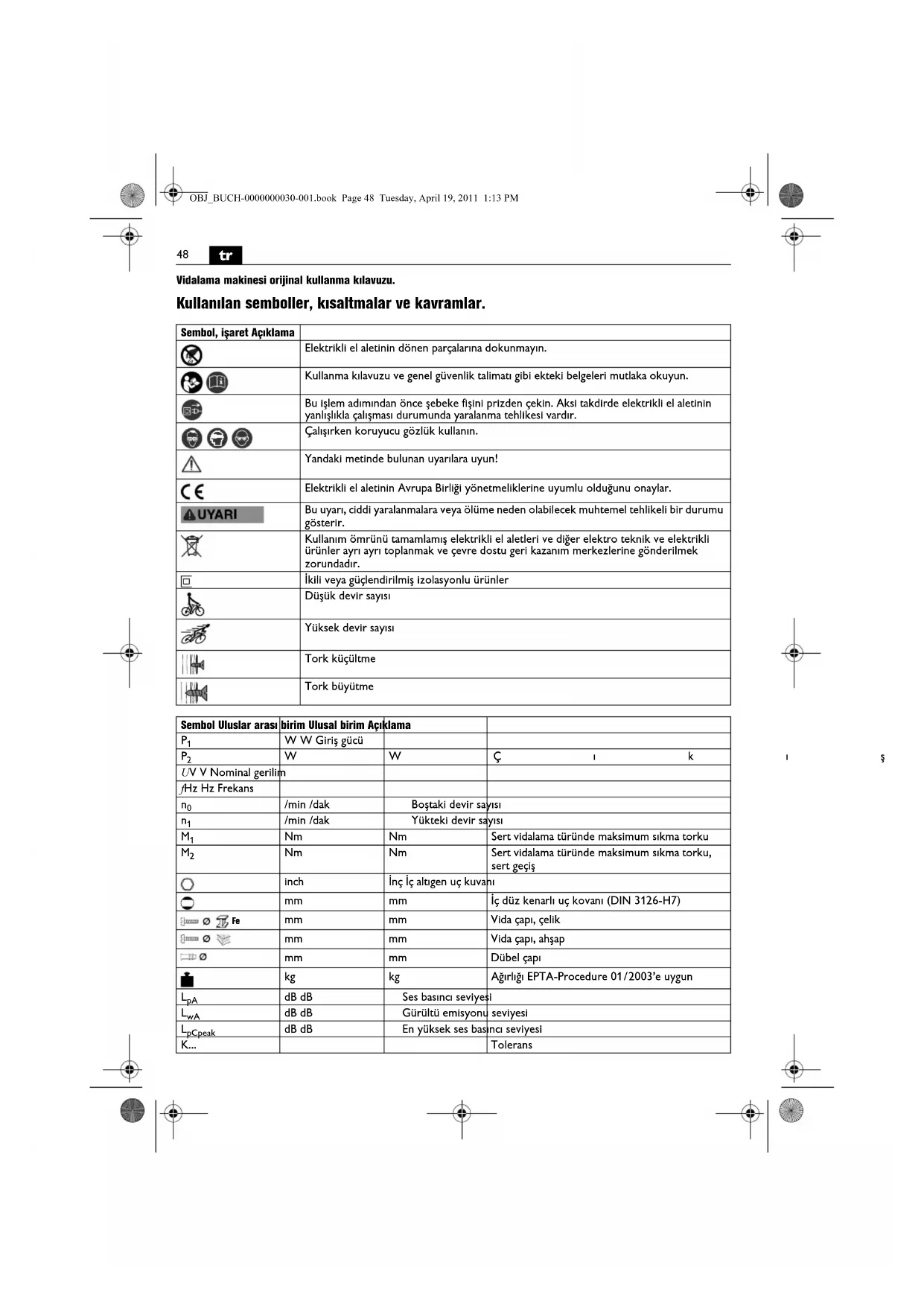

Vidalama makinesi orijinal kullanma kılavuzu.

Kullanılan semboller, kısaltmalar ve kavramlar.

Sembol, işaret Açıklama
	Elektrikli el aletinin dönen parçalarına dokunmayın.
	Kullanma kılavuzu ve genel güvenlik talimatı gibi ekteki belgeleri mutlaka okuyun.
[X00D]	Bu işlem adımından önce şebeke fişini prizden çekin. Aksi takdirde elektrikli el aletinin yanlışlıkla çalışması durumunda yaralanma tehlikesi vardır.
	Çalışırken koruyucu gözlük kullanın.
	Yandaki metinde bulunan uyarılara uyun!
	Elektrikli el aletinin Avrupa Birliği yönetmeliklerine uyumlu olduğunu onaylar.
	Bu uyarı, ciddi yaralanmalara veya ölüme neden olabilecek muhtemel tehlikeli bir durumu gösterir.
[X8B3]	Kullanım ömrünü tamamlamış elektrikli el aletleri ve diğer elektro teknik ve elektrikli ürünler ayrı ayrı toplanmak ve çevre dostu geri kazanım merkezlerine gönderilmek zorundadır.
	İkili veya güçlendirilmiş izolasyonlu ürünler
[Z40H]	Düşük devir sayısı
[XZCO]	Yüksek devir sayısı
	Tork küçültme
	Tork büyütme

Sembol Uluslar arası	birim Ulusal birim Açıklama
P_1	W W Giriş gücü
P_2	W	W	Ç ı k
UV V Nominal gerilim
/Hz Hz Frekans
n_0	/min /dak	Boştaki devir sayısı
n_1	/min /dak	Yükteki devir sayısı
M_1	Nm	Nm	Sert vidalama türünde maksimum sıkma torku
M_2	Nm	Nm	Sert vidalama türünde maksimum sıkma torku, sert geçiş
○	Inch	İnc iç altıgen uç kuvanı
○	mm	mm	İç düz kenarlı uç kovanı (DIN 3126-H7)
[IMAGE] Fe	mm	mm	Vida çapı, çellık
[IMAGE]	mm	mm	Vida çapı, ahşap
[IMAGE]	mm	mm	Dübel çapı
	kg	kg	Ağırlığı EPTA-Procedure 01/2003’e uygun
L_pA	dB dB	Ses basıncı seviyesi
L_wA	dB dB	Gürültü emisyonu seviyesi
L_pCpeak	dB dB	En yüksek ses basıncı seviyesi
K...			Tolerans

1

§

Sembol Uluslar arası	birim Ulusal birim Açıklama
a	m/s ^2	m/s ^2	Titreşim emisyon değeri EN 60745'e göre (üç yönün vektör toplamı)
a_h	m/s ^2	m/s ^2	Titreşim emisyon değeri (vidalama)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, dak, m/s ^2	Temel ve türetilen değerler uluslararası birimler sistemi SI'den alınmıştır.

Güvenliğiniz için.

UYARI

Bütün güvenlik talimat ve uyarılarını okuyun. Güvenlik talimat ve

uyarlarına uyulmadığı takdirde elektrik çarpması, yangın ve/veya ağır yaralanmalara neden olunabilir.

Bütün güvenlik talimatı ve uyarlarını ilerde kullanmak üzere saklayın.

Bu kullanma kılavuzunu ve ekteki "Genel güvenlik talimati" 'ni (ürün kodu 3 41 30 054 06 1) esaslı bicimde okuyup tam olarak anlamadan bu elektrikli

el aletini kullanmayın. Anılan belgeleri ileride kullanmak üzere saklayın ve elektrikli el aletini başkalarına verdığinizde veya devrettığinizde bu belgeleri de verin. İlgili ulusal çalışma hükümlerine de uyun.

Elektrikli el aletinin tanımı:

Hava koşullarına karşı korunmalı ortamlarda, FEIN tarafından izin verilen uçlar ve aksesuarla vida ve somunların takılıp sökülmesinde kullanılan elle yönlendirilen vidalama makinesi.

Özel güvenlik talimatı.

Vidanın görün meyen elektrik kablolarına veya aletin kendi şebeke bağlantı kablosuna temas etme olasılığının bulunduğu işleri yaparken aleti izolasyonlu tutamak yüzeylerinden tutun. Vidanın elektrik gerilimi ileten bir kabloya temas etmesi aletin metal parçalarının elektrik gerilimine maruz kalmasına ve elektrik çarpmasına neden olabilir.

Görünmeyen elektrik kablolarına, gaz ve su borularına dikkat edin. Çalışmaya başlamadan önce delme yapacağınız alanı örneğin bir metal tarama cihazı ile kontrol edin.

iş parçasını emniyete alın. Bir germe donanımı ile emniyete alınmış iş parçası elle tutmaya oranla daha güvenli işlenir.

Çalışırken elektrikli el aletini sıkıca tutun. Kısa süreli reaksiyon momentleri ortaya çıkabilir.

Asbest içeren malzemeyi işlemeyin. Asbest kanserojen madde kabul edilir.

Elektrikli el aletinin üstüne etiket ve işaretlerin vidalanması veya perçinlenmesi yasaktır. Hasar gören izolasyon elektrik çarpmasına karşı koruma sağlamaz. Yapışıci etiketler kullanın.

Elektrikli el aletinin üreticisi tarafından özel olarak geliştirilmemiş veya onaylanmamış aksesuar kullanmayın. Herhangl bir aksesuarın elektrikli el aletinize uyması güvenli işletme için tek başına yeterli değildir.

Elektrikli el aletinin havalandırma aralıklarını metal olmayan araçlarla düzenli aralıklarla temizleyin. Motor fanı tozu gövdenin içine çeker. Metal tozunun aşırı ölçüde birikmesi elektriksel tehlike yaratır.

Aleti çalıştırmadan önce her defasında şebeke bağlantı kablosunda ve şebeke fisinde hasar olup olmadığını kontrol edin.

Tavsiye: Elektrikli aletini daima 30 mA veya daha düşük hatalı akım değerine sahip bir hatalı akım koruma şalteri (RCD) üzerinden çalıştırın.

El kol titreşimi

Bu talimatta belirtilen titreşim seviyesi EN 60745'e uygun bir ölçme yöntemi ile belirlenmiş olup, elektrikli el aletlerinin mukayesesinde kullanılabilir. Bu değer ayrıca kullanıcıya binen titreşim yükünün geçici olarak tahmin edilmesine de uygundur.

Belirtilen titreşim seviyesi elektrikli el aletinin temel kullanımlarına aittir. Ancak elektrikli el aleti farklı uçlar veya yetersiz bakımla farklı işlerde kullanılacak olursa, titreşim seviyesinde farklılıklar ortaya çıkabilir. Bu da toplam çalışma süresinde kullanıcıya binen titreşim yükünü önemli ölçüde artırabilir.

Kullanıcıya binen titreşim yükünü tam olarak tahmin edebilmek için, aletin kapalı veya açık olduğu halde gerçekten kullanımda olmadığı süreler de dikkate alınmalıdır. Bu, toplam çalışma süresinde kullanıcıya binen titreşim yükünü önemli ölçüde azaltabilir.

Kullanıcıyı titreşim etkilerine karşı korumak üzere ek güvenlik önlemleri tespit edin; örneğin: Elektrikli el aletinin ve uçların bakımı, ellerin sıcak tutulması, iş süreçlerinin organize edilmesi.

Çalışırken dikkat edilmesi gereken hususlar.

Dönme yönü değiştirme şalterini sadece motor dururken kullanın.

Güvenilir vida bağlantıları sağlamak için daima derinlik mesnedi kullanın.

SCU7-9: "Fix" (sert geçiş) tork kademesi ile çalışırken 28 Nm üzerinde döndürme momentleri ortaya çıkabileceğinden ek tutamak kullanın. Bu çalışmaları yaparken derinlik mesnedi kullanmayın.

Tork ayarı (Bakınız: Sayfa 6 -7)

Aletin fabrikasyon ayarı küçük ve orta büyüklükte vıdalara göredir.

Sıkma torku aynı zamanda elektrikli el aletinin vidaya doğru bastırılma kuvvetine de bağlıdır.

Bakım ve müşteri servisi.

Aşırı kullanım koşullarında metaller işlenirken elektrikli el aletinin içinde iletken tozlar birikebilir. Elektrikli el aletinin koruyucu

izolasyonu bundan olumsuz yönde etkilenebilir. Elektrikli el aletinin iç kısmını sık sık basınçlı hava ile temizleyin veya bir hatalı akım koruma şalteri (FI) kullanın.

50

tr

Elektrikli el aletinin bağlantı kablosu hasar görecek olursa, FEIN müşteri servisinden temin edilebilecek özel olarak hazırlanmış bir bağlantı kablosu ile değiştirilebilir.

Aşağıdaki parçaları gerektiğinde kendiniz de değiştirebilirsiniz:

uçlar, derinlik mesnedi, ek tutamak

Teminat ve garanti.

Ürüne ilişkin teminat piyasaya sunulduğu ülkenin yasal düzenlemeleri çerçevesinde geçerlidir. Ayrıca FEIN, FEIN üretici garanti beyanına uygun bir garanti sağlar. Elektrikli el aletinizin teslimat kapsamında bu kullanma kılavuzunda tanımlanan veya şekli gösterilen aksesuarın sadece bir parçası da bulunabilir.

Uyumluluk beyani.

FEIN firması tek sorumlu olarak bu ürünün bu kullanım kılavuzunun son sayfasında belirtilen ilgili koşullara uygun olduğunu beyan eder.

Çevre koruma, tasfiye.

Ambalaj malzemesi, kullanım ömrünü tamamlamış elektrikli el aletleri ve aksesuar çevre dostu geri kazanım merkezine gönderilmelidir.
