Vrsta izdelka	Električni vijačnik
Znamka	Fein
Model	ASse 636
Napajanje	Omrežje (napajalni kabel)
Nazivna napetost	230 V ~ 50/60 Hz (tipična)
Moč	Pribl. 600 W (ocenjena)
Prosti tek	0 – 2800 obr/min (ocenjeno)
Maks. navor	Pribl. 6 Nm (ocenjeno)
Vpenjalo	Šestrobni vdolbinski 1/4" (DIN 3126)
Teža	Pribl. 1,5 kg (po EPTA)
Dvojna izolacija	Da
Omejilnik globine	Da, nastavljiv
Dodaten ročaj	Da (možnost glede na model)
Glavne funkcije	Vijačenje in odvijačenje, nastavitev navora, reverzibilna smer vrtenja
Vzdrževanje	Očistite prezračevalne odprtine s suhim stisnjenim zrakom
Varnost	Nosite zaščito za oči, pred posegom izključite napajanje
Rezervni deli	Delovna orodja, omejilnik globine, dodaten ročaj, napajalni kabel
Skladnost	CE, ojačana dvojna izolacija
Recikliranje	Oddajte v ustrezni reciklažni center

Pogosto zastavljena vprašanja - ASse 636 Fein

Kako nastavim navor na Fein ASse 636?

Nastavitev navora se izvede s pomočjo nastavitvenega obroča, ki se nahaja blizu vpenjala. Obrnite ga, da povečate ali zmanjšate navor. Privzeta nastavitev ustreza majhnim in srednjim vijakom. Za podrobnosti glejte strani 6-7 navodil.

Kako spremenim smer vrtenja?

Stikalo za smer vrtenja se nahaja nad sprožilcem. Aktivirajte ga šele, ko se motor popolnoma ustavi, da preprečite poškodbe orodja.

Katere nastavke lahko uporabim?

Orodje je opremljeno s šestrobim vdolbinskim vpenjalom 1/4 palca (DIN 3126). Uporabite lahko standardne vijačne nastavke s tem priključkom.

Kako namestim omejilnik globine?

Omejilnik globine nataknite na vpenjalo in ga pritrdite z vijakom. Omogoča omejitev globine vijačenja za enoten rezultat. Pri navorih nad 28 Nm ne uporabljajte omejilnika in delajte v položaju 'Fix' z dodatnim ročajem.

Kako vzdržujem vijačnik?

Redno čistite prezračevalne odprtine s suhim stisnjenim zrakom, ki ni kovinski, da preprečite nabiranje prevodnega prahu. Ob intenzivni uporabi izpihajte notranjost orodja in uporabite diferenčni odklopnik.

Ali lahko to vijačnico uporabim za vrtanje?

Ne, to orodje je namenjeno izključno vijačenju. Uporaba za vrtanje ni dovoljena in bi lahko poškodovala napravo.

Kakšna je garancija za Fein ASse 636?

Garancija je skladna z veljavno zakonodajo v državi nakupa. Poleg tega FEIN nudi garancijo proizvajalca. Za natančne pogoje glejte navodila.

Kako zamenjam napajalni kabel?

Če je kabel poškodovan, ga je treba zamenjati s posebnim kablom, ki je na voljo pri servisu FEIN. Ne poskušajte ga popraviti sami.

Katere varnostne ukrepe moram upoštevati?

Orodje držite za izolirane površine, nosite zaščito za oči, preverite odsotnost skritih kablov in pred posegom vedno izključite napajanje. Uporabite diferenčni odklopnik 30 mA.

Kako recikliram orodje ob koncu življenjske dobe?

Orodja ne zavrzite med gospodinjske odpadke. Oddajte ga v pooblaščeni reciklažni center za električne in elektronske naprave.

NAVODILA ZA UPORABO ASse 636 Fein

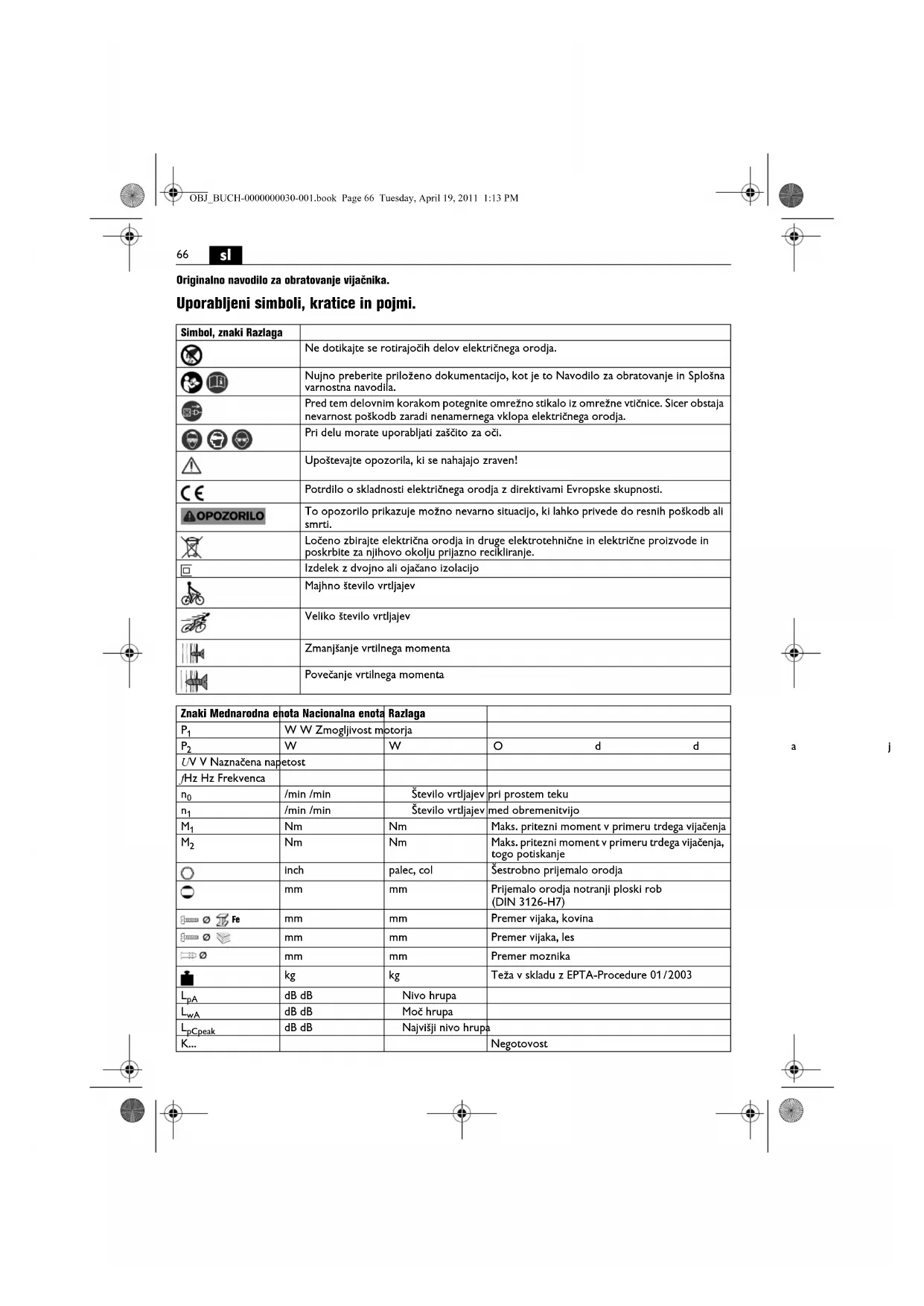

Simbol, znaki Razlaga
		Ne dotikajte se rotirajočih delov električnega orodja.
		Nujno preberite priloženo dokumentacijo, kot je to Navodilo za obratovanje in Splošna varnostna navodila.
		Pred tem delovnim korakom potegnite omrežno stikalo iz omrežne vtičnice. Sicer obstaja nevarnost poškodb zaradi nenamernega vklopa električnega orodja.
[2WK3]		Pri delu morate uporabljati zaščito za očl.
[42WT]		Upoštevajte opozorila, ki se nahajajo zraven!
		Potrdilo o skladnosti električnega orodja z direktivami Evropske skupnosti.
		To opozorilo prikazuje možno nevarno situacijo, ki lahko privede do resnih poškodb ali smrti.
[877V]		Ločeno zbirajte električna orodja in druge elektrotehnične in električne proizvode in poskrbite za njihovo okolju prijazno recikliranje.
[07V]		Izdelek z dvojno ali ojačano izolacijo
[26VZ]		Majhno število vrtljajev
		Veliko število vrtljajev
		Zmanjšanje vrtlnega momenta
[0K3Y]		Povečanje vrtlnega momenta

Znaki Mednarodna enota Nacionalna enota		Razlaga
P_1	W W Zmogljivost motorja
P_2	W	W	O d d
UV V Naznačena napetost
fHz Hz Frekvenca
n_0	/min /min	Število vrtljajev	pri prostem teku
n_1	/min /min	Število vrtljajev	med obremenitvijo
M_1	Nm	Nm	Maks. pritezni moment v primeru trdega vijačenja
M_2	Nm	Nm	Maks. pritezni moment v primeru trdega vijačenja, togo potiskanje
○	inch	palec, col	Šestrobno prijemalo orodja
○	mm	mm	Prijemalo orodja notranji ploski rob (DIN 3126-H7)
Fe	mm	mm	Premer vijaka, kovina
○	mm	mm	Premer vijaka, les
○	mm	mm	Premer moznika
	kg	kg	Teža v skladu z EPTA-Procedure 01/2003
L_pA	dB dB	Nivo hrupa
L_wA	dB dB	Moč hrupa
L_pCpeak	dB dB	Najvišji nivo hrupa
K...			Negotovost

a

j

Znaki Mednarodna enota Nacionalna enota		Razlaga
a	m/s ^2	m/s ^2	Emisijske vrednosti vibracij v skladu z EN 60745 (vektorska vsota treh smeri)
a_h	m/s ^2	m/s ^2	Emisijska vrednost vibracij (vljačenje)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Osnovne in izpeljane enote iz mednarodnega merskega sestava SI.

Za vašo varnost.

OPOZORILO

Preberite vsa varnostna opozorila in navodila. Neupoštevanje varnostnih

navodil in napotkov lahko povzroči električni udar, požar in/ali težke poškodbe.

Shranite vsa varnostna opozorila in navodila za prihodnost.

Tega električnega orodja ne uporabljajte tako dolgo, preden niste temeljito prebrali tega navodila za uporabo ter priloženih „Splošnih varnostnih

opozoril" (številka spisa 3 41 30 054 06 1) in jih v celoti razumeli. Navedeno dokumentacijo shranite za kasnejšo uporabo in jo izročite naprej pri posredovanju ali odsvojitvi električnega orodja.

Prav tako upoštevajte zadevne nacionalne predpise varstva pri delu.

Namembnost električnega orodja:

ročno voden vijačnik za privijanje in odvijanje vijakov in matic z vstavnimi orodji, ki so odobreni s strani FEIN in priborom brez dovoda vode v vremensko zaščitenem okolju.

Posebna varnostna navodila.

Napravo smete držati le na izoliranih ročajih, će delate na območju, kjer lahko vijak pride v stik s skritimi omrežnimi napeljavami ali pa kjer lahko zadane ob lastni omrežni kabel. Stik vijaka z napeljavo pod napetostjo povzroči, da so tudi kovinski deli naprave pod napetostjo in to posledično povzroči električni udar.

Pazite na skrite električne vodnike, plinski in vodovodni cevovod. Pred pričetkom dela kontrolirajte delovno območje npr. z lokatorjem kovine.

Zavarujte obdelovanec. Varneje je, da držite obdelovanec z vpenjalno napravo, kot pa z roko.

Električno orodje morate trdno držati v roki. Kratkoročno lahko pride do visokih reakcijskih momentov.

Ne obdelujte materiala, ki vsebuje azbest. Azbest je kancerogen.

Prepovedano je privijačenje ali kovičenje ploščic in znakov na električno orodje. Poškodovana izolacija ne nudi zaščite proti električnemu udaru. Uporabljajte lepilne ploščice.

Ne uporabljajte pribora, ki ga proizvajalec električnega orodja ni razvil in sprostil. Varno obratovanje ne morete zagotoviti s tem, da se pribor prilega električnemu orodju.

Z nekovinskimi orodji morate redno čistititi odprtine za zračenje električnega orodja. Ventilator motorja potegne prah v ohišje. To lahko pri preveliki koncentraciji kovinskega prahu pozvroči električno ogrožanje.

Pred zagonom preverite omrežni priključek in omrežni vtič na poškodbe.

Priporočamo: Električno orodje uporabljajte vedno preko zaščitnega stikala za okvarni tok (RCD) z dimenzioniranim okvarnim tokom 30 mA ali manj.

Vibracije rok

Podane vrednosti nivoja vibracij v teh navodilih so se izmerile v skladu s standardiziranim merilnim postopkom po EN 60745 in se lahko uporabljajo za primerjavo električnih orodij med seboj. Primeren je tudi za začasno oceno obremenjenosti z vibracijami.

Naveden nivo vibracij reprezentira glavne uporabe električnega orodja. Če pa električno orodje uporabljate še v druge namene, z odstopajočimi vstavnimi orodji ali pri nezadostnem vzdrževanju, lahko nivo vibracij odstopa. To lahko obremenjenosti z vibracijami med določenim obdobjem uporabe občutno poveča. Za natančnejšo oceno obremenjenosti z vibracijami morate upoštevati tudi tisti čas, ko je naprava izklopljena in sicer teče, vendar dejansko ni v uporabi. To lahko ombremenjenost z vibracijami preko celotnega obdobja dela občutno zmanjša.

Določite dodatne varnostne ukrepe za zaščito uporabnika pred vpljivi vibracij, npr. vzdrževanje električnega orodja in vstavnih orodij, segrevanje rok, organizacija delovnih postopkov.

Stikalo za preklop smeri vrtenja pritisnite samo pri mirovanju motorja.

Za zagotovitev zanesljivih delovnih rezultatov izvajajte vijačenje vedno z globinskim omejilom.

SCU7-9: Pri delu s stopnjo vrtilnega momenta „Fix“ (togo potiskanje) uporabite dodatni ročaj, saj lahko pride do vrtilnih momentov nad 28 Nm. Pri tem ne delajte z globinskim omejilom.

Nastavitev vrtilnega momenta (glejte stran 6-7)

Tovarniška nastavitev ustreza območju za majhne do srednje velike vljake.

Pritezni moment je odvisen tudi od moči, s katero pritisnete električno orodje na vijak.

Vzdrževanje in servis.

Pri ekstremnih pogojih uporabe se lahko prevodni prah, ki nastane pri obdelavi kovin, usede v notranjosti električnega orodja. Pri

tem se lahko poškoduje zaščitna izolacija električnega orodja. Iz notranjostl električnega orodja pogosto izpihavajte prezračevalne zareze s suhim in neoljnatim tlačnim zrakom in predvklopite tokovno zaščitno stikalo (Fl).

68

sl

Če je priključni vodnik električnega orodja poškodovan, ga morate nadomestiti s posebej pripravljenlm priključnim vodnikom, ki ga dobite pri servisu FEIN. Naslednje dele lahko po potrebi samostojno zamenjajte: vstavno orodje, globinsko omejilo, dodatni ročaj

Jamstvo za izdelek velja v skladu z zakonskimi pravili v državi, kjer se je izdelek dal v promet. Poleg tega vam daje FEIN garancijo v skladu z izjavo proizvajalca FEIN. V obsegu dobave električnega orodja se lahko nahaja tudi le del pribora, ki je opisan ali naslikan v tem navodilu za obratovanje.

Izjava o skladnosti.

Podjetje FEIN izjavlja pod izključno odgovornostjo, da ta izdelek ustreza navedenim zadevnim določilom, ki so opisana na zadnji strani tega navodila za obratovanje.

Varstvo okolja, odstranitev odpadkov.

Embalaže, odpadna električnega orodja in pribor morate reciklirati v skladu z varstvom okolja.
