ASse 636 - Avvitatore Fein - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Avvitatore elettrico portatile
Marca	Fein
Modello	ASse 636
Alimentazione	Rete (cavo di alimentazione)
Tensione nominale	230 V ~ 50/60 Hz (tipico)
Potenza assorbita	Circa 600 W (stimato)
Velocità a vuoto	0 – 2800 giri/min (stimato)
Coppia di serraggio max.	Circa 6 Nm (stimato)
Porta-utensili	Esagonale cava 1/4" (DIN 3126)
Peso	Circa 1,5 kg (secondo EPTA)
Doppio isolamento	Sì
Arresto di profondità	Sì, regolabile
Impugnatura supplementare	Sì (opzionale a seconda del modello)
Funzioni principali	Avvitatura e svitatura, regolazione della coppia, senso di rotazione reversibile
Manutenzione	Pulire le feritoie di ventilazione con aria compressa asciutta
Sicurezza	Indossare una protezione per gli occhi, scollegare prima dell'intervento
Pezzi di ricambio disponibili	Utensili di lavoro, arresto di profondità, impugnatura supplementare, cavo di alimentazione
Conformità	CE, doppio isolamento rinforzato
Riciclaggio	Portare in un centro di riciclaggio conforme

Domande frequenti - ASse 636 Fein

Come regolare la coppia di serraggio sulla Fein ASse 636?

La regolazione della coppia si effettua tramite l'anello di regolazione situato vicino al mandrino. Ruotarlo per aumentare o diminuire la coppia. L'impostazione predefinita corrisponde a viti piccole e medie. Consultare le pagine 6-7 del manuale per maggiori dettagli.

Come cambiare il senso di rotazione?

Il commutatore del senso di rotazione si trova sopra il grilletto. Azionarlo solo a motore completamente fermo per evitare di danneggiare l'utensile.

Che tipo di punte posso utilizzare?

L'utensile è dotato di un porta-utensili esagonale cavo da 1/4 pollice (DIN 3126). È possibile utilizzare punte di avvitatura standard con questo attacco.

Come installare l'arresto di profondità?

L'arresto di profondità si infila sul mandrino e si blocca con una vite. Permette di limitare la profondità di avvitatura per un risultato uniforme. Per coppie superiori a 28 Nm, non utilizzare l'arresto e lavorare in posizione 'Fix' con l'impugnatura supplementare.

Come manutenere l'avvitatore?

Pulire regolarmente le feritoie di ventilazione con aria compressa asciutta non metallica per evitare l'accumulo di polveri conduttive. In caso di utilizzo intensivo, soffiare l'interno dell'utensile e utilizzare un interruttore differenziale.

Posso usare questo avvitatore per forare?

No, questo utensile è progettato solo per l'avvitatura. L'uso per la foratura non è consentito e potrebbe danneggiare l'apparecchio.

Qual è la garanzia della Fein ASse 636?

La garanzia è conforme alla normativa legale vigente nel paese di acquisto. Inoltre, FEIN offre una garanzia del produttore. Consultare il manuale per le condizioni esatte.

Come sostituire il cavo di alimentazione?

Se il cavo è danneggiato, deve essere sostituito con un cavo speciale disponibile presso il servizio post-vendita FEIN. Non tentare di ripararlo da soli.

Quali precauzioni di sicurezza devo prendere?

Tenere l'utensile per le superfici isolate, indossare una protezione per gli occhi, verificare l'assenza di cavi nascosti e scollegare sempre prima di qualsiasi intervento. Utilizzare un interruttore differenziale da 30 mA.

Come riciclare l'utensile a fine vita?

Non gettare l'utensile con i rifiuti domestici. Portarlo in un centro di riciclaggio autorizzato per apparecchi elettrici ed elettronici.

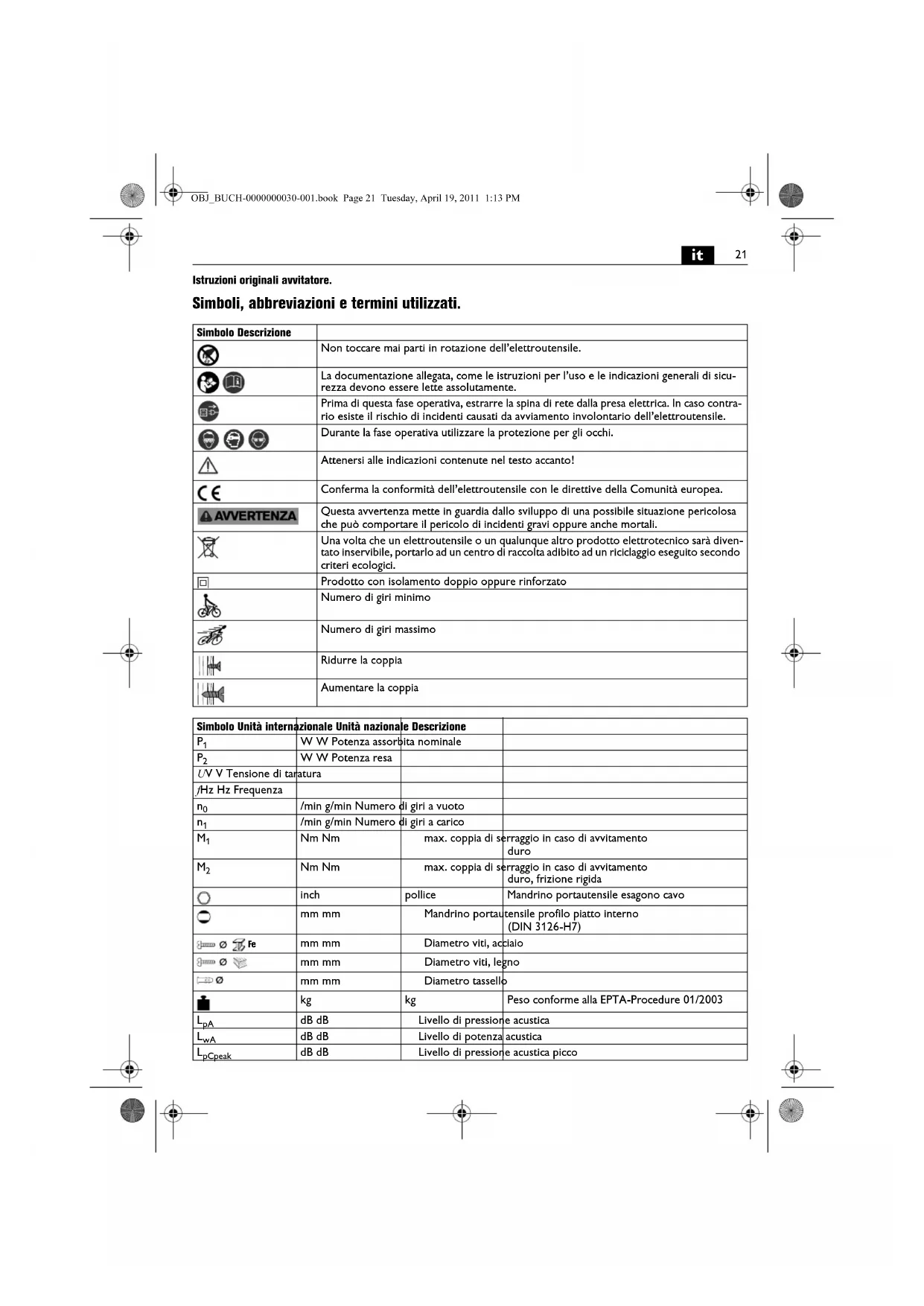

MANUALE UTENTE ASse 636 Fein

Istruzioni originali avvitatore.

Simboli, abbreviazioni e termini utilizzati.

Simbolo Descrizione
	Non toccare mai parti in rotazione dell'elettroutensile.
	La documentazione allegata, come le istruzioni per l'uso e le indicazioni generali di sicurezza devono essere lette assolutamente.
	Prima di questa fase operativa, estrarre la spina di rete dalla presa elettrica. In caso contrario esiste il rischio di incidenti causati da avviamento involontario dell'elettroutensile.
	Durante la fase operativa utilizzare la protezione per gli occhi.
	Attenersi alle indicazioni contenute nel testo accanto!
CE	Conferma la conformità dell'elettroutensile con le direttive della Comunità europea.
AVVERTENZA	Questa avvertenza mette in guardia dallo sviluppo di una possibile situazione pericolosa che può comportare il pericolo di incidenti gravi oppure anche mortali.
	Una volta che un elettroutensile o un qualunque altro prodotto elettrotecnico sarà diventato inservibile, portarlo ad un centro di raccolta adibito ad un riciclaggio eseguito secondo criteri ecologici.
	Prodotto con isolamento doppio oppure rinforzato
	Numero di giri minimo
	Numero di giri massimo
	Ridurre la coppia
	Aumentare la coppia

Simbolo Unità internazionale Unità nazionale Descrizione
P_1	W W Potenza assorbita nominale
P_2	W W Potenza resa
UV V Tensione di taratura
/Hz Hz Frequenza
n_0	/min g/min Numero di giri a vuoto
n_1	/min g/min Numero di giri a carico
M_1	Nm Nm	max. coppia di serraggio in caso di avvitamento duro
M_2	Nm Nm	max. coppia di serraggio in caso di avvitamento duro, frizione rigida
○	inch	pollice	Mandrino portautensile esagono cavo
○	mm mm	Mandrino portautensile profilo platto interno (DIN 3126-H7)
### Fe	mm mm	Diametro viti, acciaio
###	mm mm	Diametro viti, legno
###	mm mm	Diametro tassello
	kg	kg	Peso conforme alla EPTA-Procedure 01/2003
L_pA	dB dB	Livello di pressione acustica
L_wA	dB dB	Livello di potenza acustica
L_pCpeak	dB dB	Livello di pressione acustica picco

it

Simbolo Unità internazionale Unità nazionale Descrizione
K... Non determinato
a	m/s ^2	m/s ^2	Valore di emissione delle vibrazioni secondo EN 60745 (somma vettori delle tre direzioni)
a_h	m/s ^2	m/s ^2	Valore di emissione oscillazioni (viti)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Unità di base ed unità derivanti dal sistema unità internazionale SI.

Per la Vostra sicurezza.

AVVERTENZA

Leggere tutte le avvertenze di pericolo e le istruzioni operative.

In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura.

Non utilizzare il presente elettroutensile prima di aver letto e compreso accuratamente e completamente queste istruzioni per l'uso e le «Indicazioni

generali di sicurezza» allegate (numero di documentazione 3 41 30 054 06 1). Conservare la documentazione indicata per un eventuale uso futuro ed allegarla in caso di inoltro oppure di vendita dell'elettroutensile.

Attenersi anche alle norme nazionali in vigore concernenti la sicurezza sul lavoro.

Utilizzo previsto per l'elettroutensile:

avvitatore per l'utilizzo manuale per avvitamento e svitamento di viti e dadi con inserti ed accessori consigliati dalla FEIN senza l'impiego di acqua in ambiente protetto dagli agenti atmosferici.

Norme speciali di sicurezza.

Tenere l'apparecchio per le superfici isolate dell'impu-gnatura qualora venissero effettuati lavori durante i quali la vite potrebbe venire a contatto con cavi elettrici nascosti oppure con il proprio cavo di rete. Il contatto della vite con un cavo sotto tensione può mettere sotto tensione anche parti metalliche dell'apparecchio, causando una scossa elettrica.

Fare sempre attenzione a cavi elettrici, tubazioni dell'acqua e del gas posati in maniera non visibile. Prima di iniziare a lavorare, controllare la zona di operazione utilizzando p. es. un rilevatore di metalli.

Assicurare il pezzo in lavorazione. Un pezzo in lavorazione tenuto fermo con un dispositivo di bloccaggio è più sicuro che se tenuto con la semplice mano.

Impugnare saldamente l'elettroutensile. Possono verifi- carsi brevemente elevati momenti di reazione.

Non lavorare mai materiali contenenti amianto. L'amianto è ritenuto materiale cancerogeno.

È vietato applicare targhette e marchi sull'elettroutensile avvitandoli oppure fissandoli tramite rivetti. In caso di danno dell'isolamento viene a mancare ogni protezione contro scosse elettriche. Utilizzare targhette autoadesive.

Non utilizzare nessun tipo di accessorio che non sia stato appositamente sviluppato oppure esplicitamente approvato dalla casa costruttrice dell'elettroutensile. Un funzionamento sicuro non è assicurato dal semplice fatto che le misure di un accessorio combacino con il Vostro elet-troutensile.

Pulire regolarmente le fessure di ventilazione dell'elet-troutensile con attrezzi non metallici. La ventola del motore attira polvere nella carcassa. Questo può causare, in caso di accumulo eccessivo di polvere metallica, pericoli elettrici.

Prima della messa in funzione controllare il cavo di collegamento alla rete e la spina di rete in caso di danneggiamenti.

Raccomandazione: Far funzionare sempre l'elettroutensile tramite un interruttore di sicurezza per correnti di guasto (RCD) con valutazione corrente di guasto di 30 mA oppure inferiore.

Vibrazione mano-braccio

Il livello di oscillazioni indicato nelle presenti istruzioni è stato misurato conformemente ad una procedura di misurazione normalizzata contenuta nel EN 60745 e può essere impiegato per la comparazione con altri elettroutensili. Lo stesso è adatto anche per una valutazione temporanea della sollecitazione da vibrazioni.

Il livello di oscillazioni indicato rappresenta le applicazioni principali dell'elettroutensile. Se tuttavia l'elettroutensile viene utilizzato per altri impieghi, con accessori differenti oppure non viene effettuata una sufficiente manutenzione è possibile che il livello di oscillazioni sia differente. Questo può aumentare sensibilmente la sollecitazione da vibrazioni per l'intero periodo di lavoro.

Per la precisa valutazione della sollecitazione da vibrazioni dovrebbero essere considerati anche i tempi in cui l'apparecchio è spento oppure è acceso ma non effettivamente in funzione. Questo può ridurre considerevolmente la sollecitazione da vibrazioni per l'intero periodo di lavoro.

Stabilire ulteriori misure di sicurezza per la protezione dell'operatore dall'azione delle vibrazioni, come ad esempio: manutenzione dell'elettroutensile e degli accessori, mantenimento mani calde, organizzazione delle procedure operative.

Istruzioni per l'uso.

Azionare il commutatore del senso di rotazione esclusivamente a motore fermo.

Per risultati di lavoro affidabili effettuare sempre gli avvitamenti con la guida di profondità.

SCU7-9: Durante i lavori con livello di coppia «Fix» (frizione rigida) utilizzare l'impugnatura supplementare in quanto possono formarsi coppie di oltre 28 Nm. In questo caso non lavorare con la guida di profondità.

Regolazione della coppia (vedi pagina 6 -7)

La regolazione della fabbrica corrisponde al campo per viti dalle più piccole a quelle di grandezza media. La coppia di serraggio dipende anche dalla forza con cui l'elettroutensile viene premuto contro la vite.

Manutenzione ed Assistenza Clienti.

In caso di condizioni di impiego estreme durante la lavorazione di metallo è possibile che polvere conduttrice si depositi all'interno

dell'elettroutensile. L'isolamento di protezione dell'elet-troutensile può esserne pregiudicato. Soffiare spesso la parte interna dell'elettroutensile attraverso le fessure di ventilazione con aria compressa asciutta e senza olio ed inserire a monte un interruttore di sicurezza (Fl). Se la conduttura d'allacciamento dell'elettroutensile è difettosa, deve essere sostituita attraverso una speciale conduttura d'allacciamento già appositamente predisposta e disponibile presso il Centro di Assistenza Clienti FEIN.

In caso di necessità è possibile sostituire da soli le seguenti parti: accessori, guida di profondità, impugnatura supplementare

Responsabilità per vizi e garanzia.

La prestazione di garanzia sul prodotto è valida secondo la relativa normativa vigente nel Paese in cui avviene l'immissione sul mercato. Inoltre la FEIN riconosce la garanzia conformemente alla dichiarazione di garanzia produttore FEIN.

Nel modello di fornitura del Vostro elettroutensile può essere contenuta anche solo una parte degli accessori descritti o illustrati nelle presenti istruzioni per l'uso.

Dichiarazione di conformità.

La Ditta FEIN dichiara sotto la propria responsabilità che il presente prodotto corrisponde alle norme applicabili riportate sull'ultima pagina delle presenti istruzioni per l'uso.

Misure ecologiche, smaltimento.

Portare ad un centro di raccolta adibito ad un riciclaggio eseguito secondo criteri ecologici gli imballaggi, gli elet-troutensili e gli accessori scartati.
