ASse 636 - Wkrętarka Fein - Bezpłatna instrukcja obsługi

Typ produktu	Wkrętarka elektryczna
Marka	Fein
Model	ASse 636
Zasilanie	Sieć (przewód zasilający)
Napięcie znamionowe	230 V ~ 50/60 Hz (typowe)
Moc pobierana	Ok. 600 W (szacunkowo)
Prędkość biegu jałowego	0 – 2800 obr/min (szacunkowo)
Maks. moment obrotowy	Ok. 6 Nm (szacunkowo)
Uchwyt narzędziowy	Sześciokątny wgłębny 1/4" (DIN 3126)
Waga	Ok. 1,5 kg (zgodnie z EPTA)
Podwójna izolacja	Tak
Ogranicznik głębokości	Tak, regulowany
Dodatkowa rękojeść	Tak (opcjonalnie w zależności od modelu)
Główne funkcje	Wkręcanie i odkręcanie, regulacja momentu obrotowego, przełącznik kierunku obrotów
Konserwacja	Czyścić otwory wentylacyjne suchym sprężonym powietrzem
Bezpieczeństwo	Nosić ochronę oczu, odłączyć przed przystąpieniem do prac
Dostępne części zamienne	Narzędzia robocze, ogranicznik głębokości, dodatkowa rękojeść, przewód zasilający
Zgodność	CE, podwójna izolacja wzmocniona
Recykling	Oddać do odpowiedniego centrum recyklingu

Często zadawane pytania - ASse 636 Fein

Jak wyregulować moment obrotowy w Fein ASse 636?

Regulacja momentu obrotowego odbywa się za pomocą pierścienia regulacyjnego umieszczonego w pobliżu uchwytu. Obróć go, aby zwiększyć lub zmniejszyć moment obrotowy. Ustawienie domyślne odpowiada małym i średnim śrubom. Szczegółowe informacje znajdują się na stronach 6-7 instrukcji.

Jak zmienić kierunek obrotów?

Przełącznik kierunku obrotów znajduje się nad spustem. Uruchamiaj go tylko po całkowitym zatrzymaniu silnika, aby uniknąć uszkodzenia narzędzia.

Jakie końcówki mogę używać?

Narzędzie jest wyposażone w uchwyt narzędziowy z sześciokątem wgłębnym 1/4 cala (DIN 3126). Można używać standardowych końcówek wkręcających z tym mocowaniem.

Jak zamontować ogranicznik głębokości?

Ogranicznik głębokości nakłada się na uchwyt i blokuje śrubą. Pozwala ograniczyć głębokość wkręcania dla jednolitego wyniku. Dla momentów obrotowych powyżej 28 Nm nie stosować ogranicznika i pracować w pozycji 'Fix' z dodatkową rękojeścią.

Jak konserwować wkrętarkę?

Regularnie czyść otwory wentylacyjne suchym, niemetalicznym sprężonym powietrzem, aby uniknąć gromadzenia się przewodzącego pyłu. W przypadku intensywnego użytkowania przedmuchaj wnętrze narzędzia i zastosuj wyłącznik różnicowoprądowy.

Czy mogę używać tej wkrętarki do wiercenia?

Nie, to narzędzie jest przeznaczone wyłącznie do wkręcania. Używanie do wiercenia jest niedozwolone i może uszkodzić urządzenie.

Jaka jest gwarancja na Fein ASse 636?

Gwarancja jest zgodna z obowiązującymi przepisami prawnymi w kraju zakupu. Dodatkowo FEIN oferuje gwarancję producenta. Szczegółowe warunki znajdują się w instrukcji.

Jak wymienić przewód zasilający?

Jeśli przewód jest uszkodzony, należy go wymienić na specjalny przewód dostępny w serwisie FEIN. Nie próbuj naprawiać go samodzielnie.

Jakie środki ostrożności należy zachować?

Trzymaj narzędzie za izolowane powierzchnie, noś ochronę oczu, sprawdź brak ukrytych kabli i zawsze odłączaj przed przystąpieniem do prac. Używaj wyłącznika różnicowoprądowego 30 mA.

Jak zutylizować narzędzie po zakończeniu eksploatacji?

Nie wyrzucaj narzędzia razem z odpadami domowymi. Oddaj je do autoryzowanego punktu recyklingu urządzeń elektrycznych i elektronicznych.

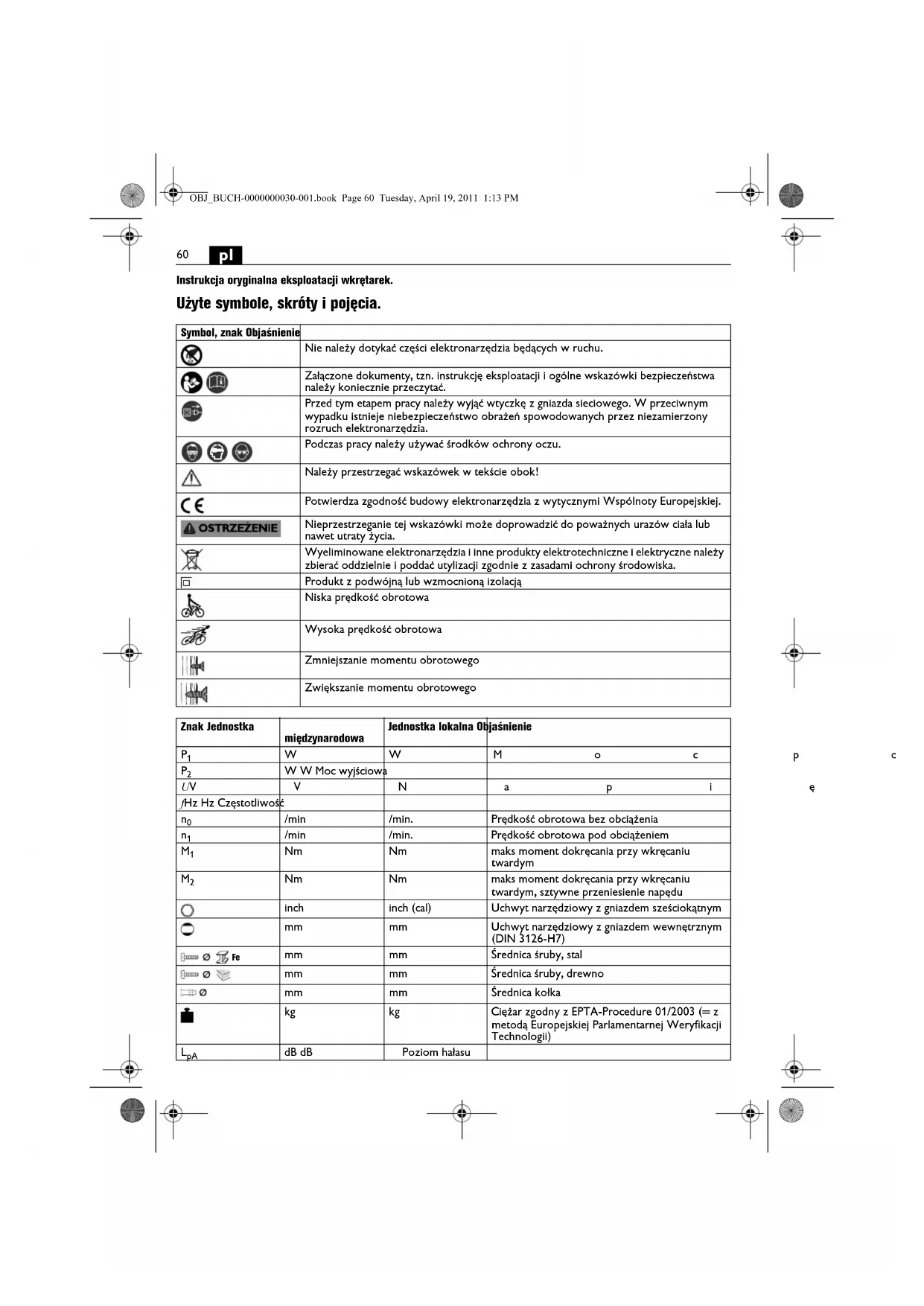

INSTRUKCJA OBSŁUGI ASse 636 Fein

Instrukcja oryginalna eksploatacji wkrętarek.

Użyte symbole, skróty i pojęcia.

Symbol, znak Objasnienie
	Nie należy dotykać części elektronarzędzia będących w ruchu.
	Załączone dokumenty, tzn. instrukcję eksploatacji i ogólne wskazówki bezpieczeństwa należy koniecznie przeczytać.
	Przed tym etapem pracy należy wyjąć wtyczkę z gniazda sieciowego. W przeciwnym wypadku istnieje niebezpieczeństwo obrażeń spowodowanych przez niezamierzony rozruch elektronarzędzia.
	Podczas pracy należy używać środków ochrony oczu.
	Należy przestrzegać wskazówek w tekście obok!
CE	Potwierdza zgodność budowy elektronarzędzia z wytycznymi Wspólnoty Europejskiej.
OSTRZEŻENIE	Nieprzestrzeganie tej wskazówki może doprowadzić do poważnych urazów ciała lub nawet utraty życia.
	Wyeliminowane elektronarzędzia i inne produkty elektrotechniczne i elektryczne należy zbierać oddzielnie i poddać utylizacji zgodnie z zasadami ochrony środowiska.
	Produkt z podwójną lub wzmocnioną izolacją
	Niska prędkość obrotowa
	Wysoka prędkość obrotowa
	Zmniejszanie momentu obrotowego
	Zwiększanie momentu obrotowego

Znak Jednostka	międzynarodowa	Jednostka lokalna Objasnienie
P_1	W	W	M o c
P_2	W W Moc wyjściowa
UV	V	N	a p i
/Hz Hz Częstotliwość
n_0	/min	/min.	Prędkość obrotowa bez obciążenia
n_1	/min	/min.	Prędkość obrotowa pod obciążeniem
M_1	Nm	Nm	maks moment dokręcania przy wkręcaniu twardym
M_2	Nm	Nm	maks moment dokręcania przy wkręcaniu twardym, sztywne przenleslenie napędu
○	inch	inch (cal)	Uchwyt narzędziowy z gniazdem sześciokątnym
○	mm	mm	Uchwyt narzędziowy z gniazdem wewnętrznym (DIN 3126-H7)
Fe	mm	mm	Średnica śruby, stal
○	mm	mm	Średnica śruby, drewno
○	mm	mm	Średnica kołka
	kg	kg	Ciężar zgodny z EPTA-Procedure 01/2003 (= z metodą Europejskiej Parlamentarnej Weryfikacji Technologii)
L_pA	dB dB	Poziom hałasu

P

e

Znak Jednostka	międzynarodowa	Jednostka lokalna Objąśnienie
L_wA	dB dB Poziom mocy	akustycznej
L_pCpeak	dB dB Szczytowy pożiom emisji ciśnienia akustycznego
K... Niepewność
a	m/s2	m/s2	Wartości łączne drgań (suma wektorowa z trzech kierunków) oznaczone zgodnie z EN 60745
a_h	m/s2	m/s2	Wartości łączne drgań (wkręcanie)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Jednostki podstawowe i jednostki pochodne wg Międzynarodowego Układu Jednostek Miar SI.

Dla własnego bezpieczeństwa.

OSTRZEŻENIE

Należy przeczytać wszystkie wskazówki i przepisy. Błędy w

przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.

Należy starannie przechowywać wszystkie przepisy i wskazówki bezpieczeństwa dla dalszego zastosowania.

Nie należy używać elektronarzędzia przed uważnym przeczytaniem i zrozumieniem niniejszej instrukcji eksploatacji, jak również załączonych

„Ogólnych wskazówek bezpieczeństwa“ (numer 3 41 30 054 06 1). Dokumenty te należy zachować do dalszych zastosowań i przekazać je oddając lub sprzedając elektronarzędzie.

Należy przestrzegać również odpowiednich przepisów krajowych w zakresie bezpieczeństwa elektrycznego i higieny pracy.

Przeznaczenie elektronarzędzia:

ręcznie prowadzona wkrętarka, przeznaczona do wkręcania i wykręcania śrub, wkrętów i nakrętek bez użycia wody, w odpowiednich warunkach atmosferycznych i przy użyciu zatwierdzonych przez firmę FEIN narzędzi roboczych i osprzętu.

Szczególne przepisy bezpieczeństwa.

Podczas wykonywania prac, przy których śruba mogłaby natrafić na ukryte przewody elektryczne lub na własny przewód zasilający, urządzenie należy trzymać za izolowane powierzchnie rękojeści. Kontakt śruby z przewodem zasilającym może spowodować przekazanie napęcła na części metalowe urządzenia, co mogłoby spowodować porażenie prądem elektrycznym.

Należy uważać na leżące w ukryciu przewody elektryczne, rury gazowe i wodociągowe. Przed rozpoczęciem pracy należy skontrolować zakres pracy, np. używając urządzenia do wykrywania metalu.

Należy używać urządzeń mocujących lub imadła do zamocowania obrabianego przedmiotu. W przypadku, gdy obrabłany przedmiot trzymany jest w ręku, bezpieczna obsługa urządzenia jest niemożliwa.

Elektronarzędzie należy mocno trzymać. Możliwe jest wystąpienie krótkotrwałych wysokich momentów odrzutu.

Nie należy obrabiać materiału zawierającego azbest. Azbest jest rakotwórczy.

Zabronione jest przykręcanie lub nitowanie tabliczek i znaków na elektronarzędziu. Uszkodzona izolacja nie daje żadnej ochrony przed porażeniem prądem. Należy używać naklejek.

Nie należy używać osprzętu, który nie został wyprodukowany lub dopuszczyony przez producenta elektronarzędzia. Fakt, iż dany osprzęt pasuje na elektronarzędzie nie gwarantuje bezpieczeństwa pracy.

Regularnie należy czyścić otwory wentylacyjne elektronarzędzia, używając do tego celu narzędzi niemetalowych. Dmuchawa silnika wciąga kurz do obudowy. Duże nagromadzenie pyłu metalowego może spowodować zagrożenie elektryczne.

Przed przystąpieniem do użytkowania elektronarzędzia należy sprawdzić przewód zasilania sieciowego i wtyczkę pod kątem uszkodzeń mechanicznych.

Zalecenie: Elektronarzędzie należy zawsze stosować przy równoczesnym użyciu wyłącznika różnicowoprądowego (RCD) o pomiarowym prądzie różnicowym wynoszącym 30 mA lub mniej.

Drgania działające na organizm człowieka przez kończyny górne

Podany w niniejszej instrukcji poziom drgań pomierzony został zgodnie z określoną przez normę EN 60745 procedurą pomiarową i może zostać użyty do porównywania elektronarzędzi. Można go też użyć do wstępnej oceny ekspozycji na drgania.

Podany poziom drgań jest reprezentatywny dla podstawowych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań lub z innymi narzędziami roboczymi, a także, jeśli nie będzie wystarczające konserwowane, poziom drgań może odbiegać od podanego. Podane powyżej przyczyny mogą spowodować podwyższenie ekspozycji na drgania podczas całego czasu pracy.

Aby dokładnie ocenić ekspozycję na drgania, trzeba wziąć pod uwagę także okresy, gdy urządzenie jest wyłączone lub, gdy jest wprawdzie włączone, ale nie jest używane do pracy. W ten sposób łączna (obliczana na pełny wymiar czasu pracy) ekspozycja na drgania może okazać się znacznie niższa.

Należy wprowadzić dodatkowe środki bezpieczeństwa, mające na celu ochronę operatora przed skutkami ekspozycji na drgania, np.: Konserwacja elektronarzędzia i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk, ustalenie kolejności operacji roboczych.

pl

Wskazówki dotyczące obsługi.

Przełącznik kierunku obrotów uruchamiać wolno wyłącznie przy wyłączonym silniku.

Aby osiągnąć maksymalnie zadawalające wyniki przy wkręcaniu, pracować należy zawsze przy użyciu ogranicznika głębokości.

SCU7-9: Podczas pracy z momentem obrotowym „Fix“ (sztywne przeniesienie napedu) należy użyć rękojeści dodatkowej, gdyż możliwe jest powstanie momentów obrotowych przekraczających 28 Nm. Nie wolno przy tym stosować ogranicznika głębokości.

Ustawianie momentu obrotowego (zob. str. 6 -7)

Elektronarzędzie zostało ustawione fabrycznie do wkręcania mniejszych i średniej wielkości śrub. Moment obrotowy jest uzależniony też od siły, z jaką elektronarzędzie przyciśnięte zostanie do śruby.

Konserwacja i serwisowanie.

Obróbka metali w ekstremalnych warunkach może spowodować osadzenie się wewnątrz elektronarzędzia pyłu metalicznego,

mogącego przewodzić prąd. Może to mieć niekorzystny wpływ na izolację ochronną elektronarzędzia. Należy często przedmuchować wnętrze elektronarzędzia (przez otwory wentylacyjne) za pomocą suchego i bezolejowego powietrza spreżonego i stosować wyłącznik ochronny różnicowo-prądowy (Fl).

W razie uszkodzenia przewodu zasilania sieciowego elektronarzędzia, należy go zastąpić specjalnie przygotowanym przewodem zasilającym, dostępnym w punktach serwisu firmy FEIN.

W razie potrzeby możliwa jest wymiana we własnym zakresie następujących elementów:

narzędzia robocze, ogranicznik głębokości, rękojeść dodatkowa

Rękojmia i gwarancja.

Rękojmia na produkt jest ważna zgodnie z ustawowymi przepisami regulującymi w kraju, w którym produkt został wprowadzony do obrotu. Oprócz tego produkt objęty jest gwarancją firmy FEIN, zgodnie z deklaracją gwarancyjną producenta.

W zakres dostawy nabytego elektronarzędzia może wchodzić tylko część ukazanego na rysunkach lub oplsanego w instrukcji eksploatacji osprzętu.

Oświadczenie o zgodności.

Firma FEIN oświadcza z pełną odpowiedzialnością, że niniejszy produkt zgodny jest z odpowiednimi postanowieniami podanymi na ostatniej stronie niniejszej instrukcji eksploatacjl.

Ochrona środowiska, usuwanie odpadów.

Opakowanie, zużyte elektronarzędzia i osprzęt należy dostarczyć do utylizacji zgodnie z przepisami z ochrony środowiska.
