ASse 636 - 電動ドライバー Fein - 無料のユーザーマニュアル

製品タイプ	電動スクリュードライバー
ブランド	Fein
モデル	ASse 636
電源	交流電源（電源ケーブル）
定格電圧	230V〜50/60Hz（標準）
消費電力	約600W（推定）
無負荷回転数	0～2800rpm（推定）
最大締付トルク	約6Nm（推定）
工具ホルダー	六角穴付き1/4インチ（DIN 3126）
重量	約1.5kg（EPTA基準）
二重絶縁	はい
深さストッパー	あり、調整可能
補助ハンドル	はい（モデルによりオプション）
主な機能	締付・緩め、トルク調整、正逆回転
メンテナンス	乾燥した圧縮空気で通気孔を清掃
安全	保護メガネを着用、作業前には電源プラグを抜く
交換部品の入手性	作業工具、深さストッパー、補助ハンドル、電源ケーブル
適合	CE、強化二重絶縁
リサイクル	適切なリサイクルセンターに持ち込む

よくある質問 - ASse 636 Fein

Fein ASse 636のトルク調整はどうすればいいですか？

トルク調整はチャック近くの調整リングで行います。回してトルクを増減します。デフォルト設定は小・中サイズのネジ用です。詳細は取扱説明書の6-7ページをご覧ください。

回転方向を変更するにはどうすればいいですか？

回転方向スイッチはトリガーの上にあります。モーターが完全に停止した状態でのみ操作し、工具を損傷しないようにしてください。

どのようなビットが使用できますか？

工具は1/4インチ六角穴付きホルダー（DIN 3126）を備えています。この固定方式に対応した標準的なネジ締めビットが使用できます。

深さストッパーの取り付け方は？

深さストッパーはチャックに差し込み、ネジで固定します。締め付け深さを制限して均一な結果を得られます。28Nm以上のトルクでは使用せず、補助ハンドルを付けて「Fix」位置で作業してください。

スクリュードライバーのメンテナンス方法は？

通気孔に導電性のほこりがたまらないよう、乾燥した非金属の圧縮空気で定期的に清掃します。頻繁に使用する場合は工具内部をブローし、漏電遮断器を使用してください。

このスクリュードライバーで穴あけはできますか？

いいえ、この工具はねじ締め専用です。穴あけに使用すると工具を損傷する恐れがあります。

Fein ASse 636の保証期間は？

保証は購入国の法的規制に従います。さらにFEINはメーカー保証を提供しています。詳細は取扱説明書をご確認ください。

電源ケーブルの交換方法は？

ケーブルが損傷した場合は、FEINのアフターサービスから入手可能な専用ケーブルと交換する必要があります。自分で修理しないでください。

どのような安全対策を取るべきですか？

絶縁面で工具を持ち、保護メガネを着用し、隠れた配線がないか確認し、作業前には必ずプラグを抜いてください。30mAの漏電遮断器を使用してください。

工具の廃棄方法は？

工具を家庭ごみと一緒に捨てないでください。電気・電子機器用の認可されたリサイクルセンターに持ち込んでください。

使用説明書 ASse 636 Fein

"一般性安全规章"（书目码34130054061）

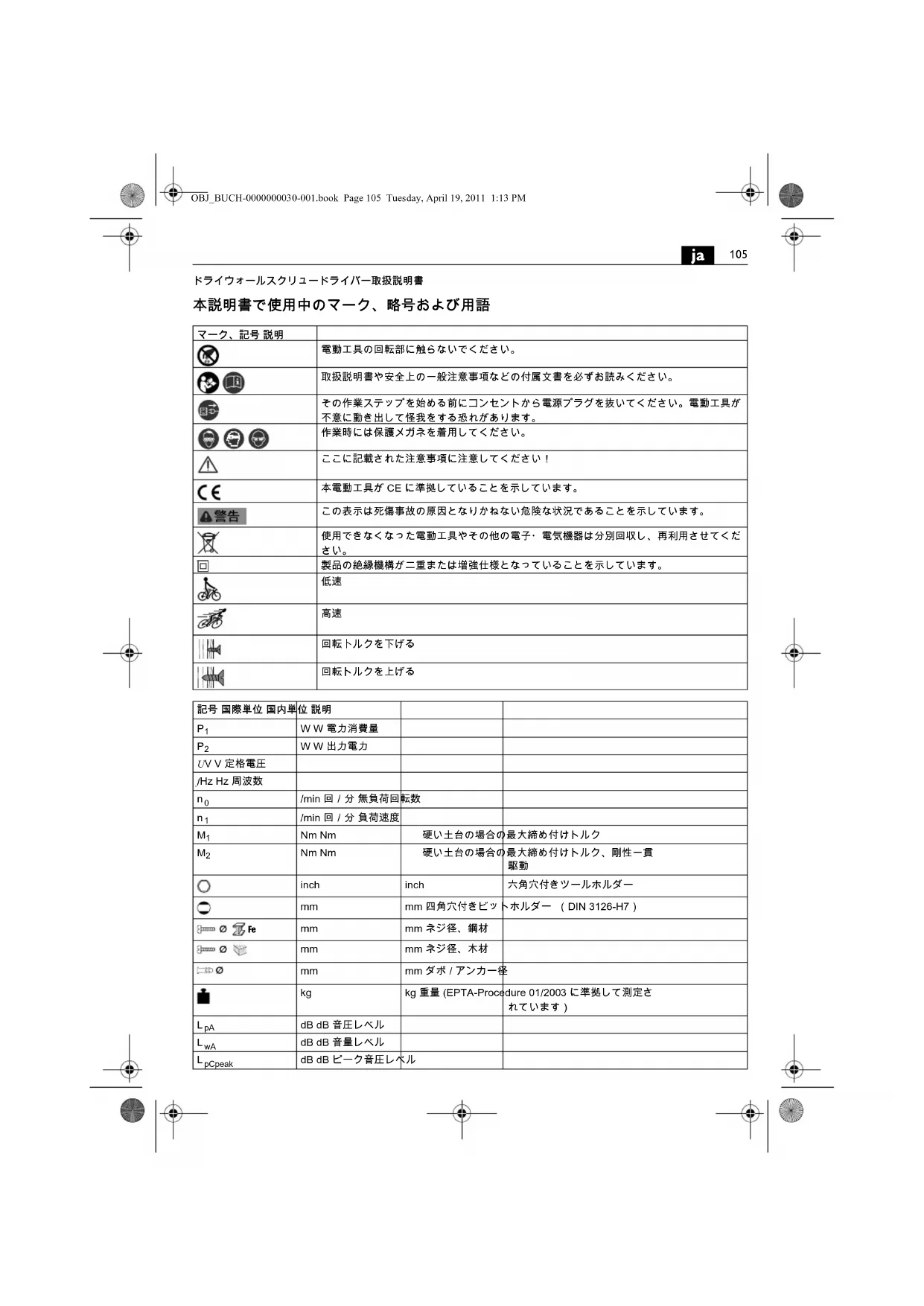

ドライウォールスクリュードライバー取扱説明書

本説明書で使用中のマーク、略号および用語

マーク、記号説明
		電動工具の回転部に触らないでください。
		取扱説明書や安全上の一般注意事項などの付属文書を必ずお読みください。
		その作業ステップを始める前にコンセントから電源プラグを抜いてください。電動工具が不意に動き出して怪我をする恐れがあります。
		作業時には保護メガネを着用してください。
		ここに記載された注意事項に注意してください!
		本電動工具がCEに準拠していることを示しています。
		この表示は死傷事故の原因となりかねない危険な状況であることを示しています。
		使用できなくなった電動工具やその他の電子・電気機器は分別回収し、再利用させてください。
		製品の絶縁機構が二重または増強仕様となっていることを示しています。
		低速
		高速
		回転トルクを下げる
		回転トルクを上げる

記号 国際単位 国内単位説明
P_1	WW電力消費量
P_2	WW出力電力
UVV定格電圧
fHz Hz 周波数
n_0	/min回/分無負荷回転数
n_1	/min回/分負荷速度
M_1	Nm Nm	硬い土台の場合の最大締め付けトルク
M_2	Nm Nm	硬い土台の場合の最大締め付けトルク、剛性一貫駆動
○	inch	inch	六角穴付きツールホルダー
○	mm	mm四角穴付きビットホルダー(DIN 3126-H7)
∅ Fe	mm	mmネジ径、鋼材
∅	mm	mmネジ径、木材
∅	mm	mmダポ/アンカー径
	kg	kg重量(EPTA-Procedure 01/2003に準拠して測定されています)
L_pA	dB dB音圧レベル
L_wA	dB dB音量レベル
L_pCpeak	dB dBピーク音圧レベル

ja

記号 国際単位 国内単位 説明
K... 不的確
a	m/s ^2	m/s ^2	EN 60745 準拠振動加速度(3 方向のベクトル和 )
a_h	m/s ^2	m/s ^2	振動加速度(ネジ締め時 )
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, C, dB, min, m/s ^2	国際単位系(SI)で使用されている基本単位および組立単位。

安全のために

警告

安全上の注意と使用方法をすべてよくお読みください。安全上の注意と使用方法を厳

守しないと、感電、火災、怪我等の事故発生の恐れがあります。

お読みになった後は、お使いになる方がいつでも見られる所に必ず保管してください。

この取扱説明書および付属の「安全上のご注意」(文書番号34130054061)をよくお読みになり、

理解したうえで本電動工具をご使用ください。取扱説明書や安全上の注意に関する書類はいつでも読み返せるように保管し、電動工具を譲渡または売却する際には必ずこれらの書類も添えてください。

国内で適用されている一連の労働安全衛生規則にも留意してください。

電動工具について：

この手持ち式スクリュードライバーはネジおよびナットの締付け作業および緩め作業にお使いください。雨中でのご使用は絶対に避け、当社純正の各種先端工具ならびにアクセサリーを使って作業してください。

特殊な安全注意事項

ネジが埋設電線や電動工具の電源コードに触れる恐れのある場合には、電動工具上の絶縁された握り部を保持してください。ネジが電線に触れると、電動工具の金属部分を通じて感電する恐れがあります。

埋設された電線、ガス・水道管にご注意ください。作業開始前に、メタル探知器等を使用しながら作業領域を確認してください。

材料をしっかりと固定してください。材料をクランプ等で固定すると、手で保持する場合よりも安全です。

電動工具をしっかりと保持してください。急に高い反動トルクが発生する場合があります。

アスベストを含有する材料を使用して作業しないでください。アスベストはガンを誘発するとされています。

電動工具上に銘板やマークを固定する際には、ネジヤリペットを使用しないでください。電気的な絶縁を破壊し、感電を防げなくなる恐れがあります。貼付方式の銘板を使用してください。

電動工具メーカーが認証していないアクセサリーは使用しないでください。アクセサリーが電動工具に取り付けられるだけでは、安全な作業がおこなえるとは限りません。

非金属製工具で電動工具の通気孔を定期的に掃除してください。モーターファンは粉じんを装置内へ吸引します。金属粉じんが多く蓄積されると、感電を発生する恐れがあります。

ご使用になる前に電源線およびプラグが破損していないかを確認してください。

推奨：この電動工具には検出電流が 30 mA またはそれ以下の漏電遮断器 (RCD) を常に使用ください。

手に伝わる振動

本説明書上に記載された振動レベルは EN 60745 の規格に準拠した測定方法で測定されているため、この情報は他の電動工具との比較時にご使用いただけます。また、振動負荷の事前調査にもご使用いただけます。

記載中の振動レベルは電動工具を主な用途にご使用になった場合の代表値を示しています。用途やご使用になる先端工具、保守状況によっては、記載中の振動レベルと異なることがあります。このような場合、作業中の振動負荷が大幅に高くなることがあります。

振動負荷を正確に推測する場合には、電動工具のスイッチを切っている時間やスイッチは入っていても実際に使用していない時間も考慮に入れる必要があります。これにより、作業中の振動負荷は大幅に低下することがあります。

電動工具や先端工具の保守、手の保温、作業フローの計画などの追加的措置を定めることで、作業員を振動負荷から保護してください。

取り扱いにあたっての注意

正転・逆転切り替えスイッチの操作は必ずモーターが停止した状態でおこなってください。

安定した作業を行うため、ネジ締め作業には必ずデプスストップをご使用ください。

SCU7-9: 締め付けトルクレベル『Fix』（剛性一貫駆動）で作業する場合には、28Nm以上のトルクが発生することがありますので、補助ハンドルを取り付けて使用してください。この場合、デプスストップは使用しないでください。

トルクセッティング(参照ページ6-7)

工場出荷時、同工具は小一中サイズのネジ用として設定されています。

締付けトルクは電動工具がネジを押さえつける力によっても変化します。

メンテナンスおよび顧客サービス

過度な環境条件下で金属材料を加工すると、電動工具内部に導通性を持つ粉じんが溜まり、本体の絶縁機構に悪影響をおよぼすことがあります。このため、電動工具の通気孔から乾燥したオイルフリー圧縮空気を吹き付けて内部の粉じんを除去するとともに、漏電遮断器（RCD）を接続してください。

電動工具の電源線が破損している場合、特殊電源線と交換することが可能です。この特殊電源線は FEIN 顧客サービスでご入手いただけます。

以下の部品は、必要に応じてお客様ご自身で交換していただけます。

先端工具、デブスストップ、補助ハンドル

保証

製品保証に関しては、本製品が販売される国で定められた法的規定が適用されます。さらに FEIN 社の保証内容に従い、保証が適用されます。

本電動工具の標準付属品には、本取扱説明書に記載または図示されたアクセサリーの一部のみが含まれることがあります。

準拠宣言

FEIN 社は、本製品が本取扱説明書の最終頁に記載された一連の基準に準拠していることを宣言します。

環境保護、処分

梱包資材、使用済みの電動工具およびアクセサリーは、環境にやさしい資源リサイクルのために分別してください。
