Type de produit	Visseuse électroportative
Marque	Fein
Modèle	ASse 636
Alimentation	Secteur (câble d'alimentation)
Tension nominale	230 V ~ 50/60 Hz (typique)
Puissance absorbée	Env. 600 W (estimé)
Vitesse à vide	0 – 2800 tr/min (estimé)
Couple de serrage max.	Env. 6 Nm (estimé)
Porte-outil	Six pans creux 1/4" (DIN 3126)
Poids	Env. 1,5 kg (selon EPTA)
Double isolation	Oui
Butée de profondeur	Oui, ajustable
Poignée supplémentaire	Oui (en option selon modèle)
Fonctions principales	Vissage et dévissage, réglage de couple, sens de rotation réversible
Entretien	Nettoyer les ouïes de ventilation avec air comprimé sec
Sécurité	Porter une protection oculaire, débrancher avant intervention
Pièces détachées disponibles	Outils de travail, butée de profondeur, poignée supplémentaire, câble d'alimentation
Conformité	CE, double isolation renforcée
Recyclage	Rapporter dans un centre de recyclage conforme

FOIRE AUX QUESTIONS - ASse 636 Fein

Comment régler le couple de serrage sur la Fein ASse 636 ?

Le réglage du couple s'effectue à l'aide de la bague de réglage située près du mandrin. Tournez-la pour augmenter ou diminuer le couple. Le réglage par défaut correspond aux vis petites et moyennes. Consultez les pages 6-7 de la notice pour plus de détails.

Comment changer le sens de rotation ?

Le commutateur du sens de rotation se trouve au-dessus de la gâchette. Ne l'actionnez qu'à l'arrêt complet du moteur pour éviter d'endommager l'outil.

Quel type d'embouts puis-je utiliser ?

L'outil est équipé d'un porte-outil six pans creux de 1/4 pouce (DIN 3126). Vous pouvez utiliser des embouts de vissage standards avec cette fixation.

Comment installer la butée de profondeur ?

La butée de profondeur se glisse sur le mandrin et se bloque par une vis. Elle permet de limiter la profondeur de vissage pour un résultat uniforme. Pour les couples supérieurs à 28 Nm, n'utilisez pas la butée et travaillez en position 'Fix' avec la poignée supplémentaire.

Comment entretenir la visseuse ?

Nettoyez régulièrement les ouïes de ventilation avec de l'air comprimé sec non métallique pour éviter l'accumulation de poussières conductrices. En cas d'utilisation intensive, soufflez l'intérieur de l'outil et utilisez un disjoncteur différentiel.

Puis-je utiliser cette visseuse pour percer ?

Non, cet outil est conçu uniquement pour le vissage. L'utilisation pour le perçage n'est pas autorisée et pourrait endommager l'appareil.

Quelle est la garantie de la Fein ASse 636 ?

La garantie est conforme à la réglementation légale en vigueur dans le pays d'achat. En complément, FEIN offre une garantie constructeur. Consultez la notice pour les conditions exactes.

Comment remplacer le câble d'alimentation ?

Si le câble est endommagé, il doit être remplacé par un câble spécial disponible auprès du service après-vente FEIN. N'essayez pas de le réparer vous-même.

Quelles précautions de sécurité dois-je prendre ?

Tenez l'outil par les surfaces isolées, portez une protection oculaire, vérifiez l'absence de câbles cachés, et débranchez toujours avant toute intervention. Utilisez un disjoncteur différentiel 30 mA.

Comment recycler l'outil en fin de vie ?

Ne jetez pas l'outil avec les ordures ménagères. Rapportez-le dans un centre de recyclage agréé pour les appareils électriques et électroniques.

MODE D'EMPLOI ASse 636 Fein

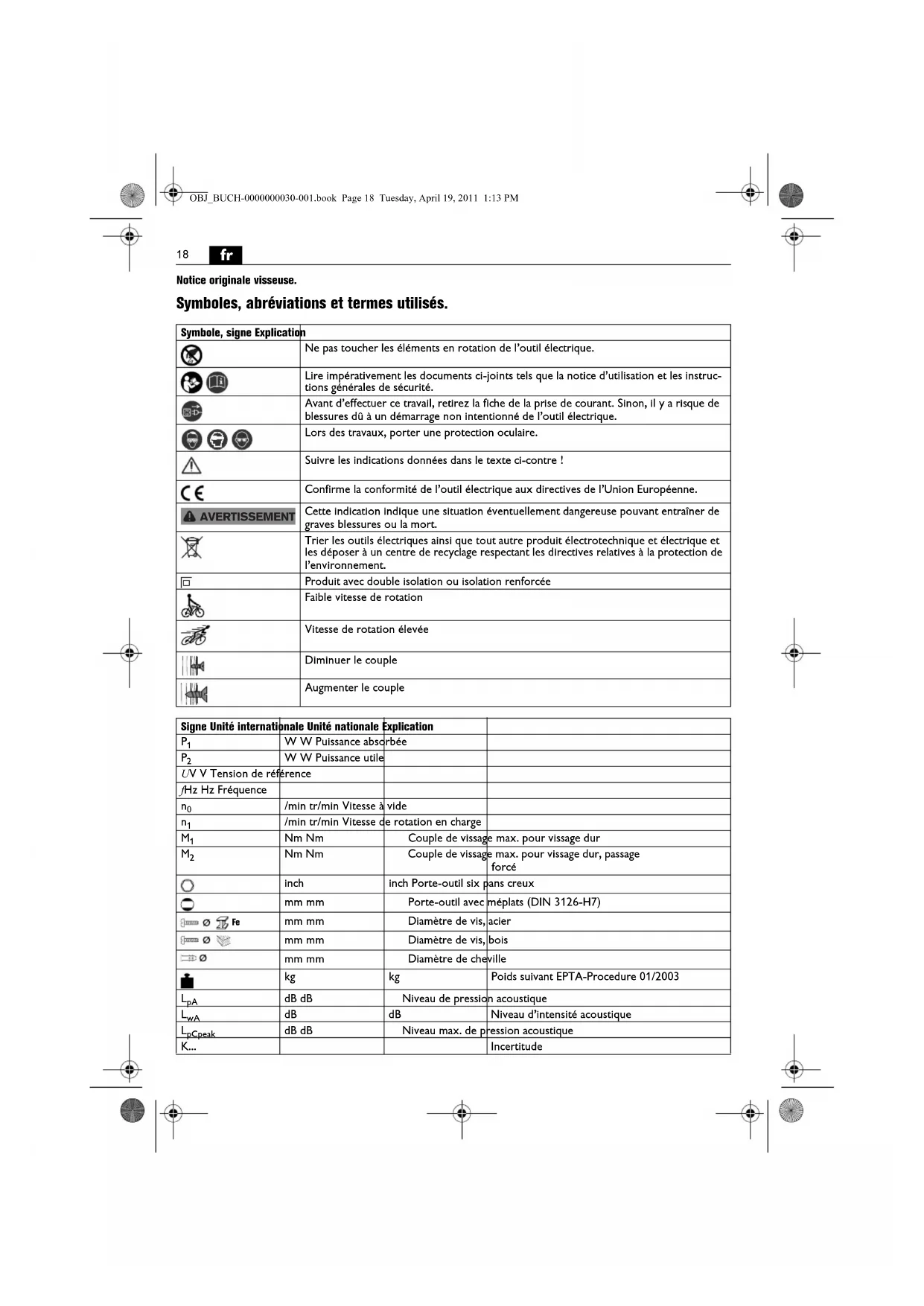

Symboles, abréviations et termes utilisés.

Symbole, signe Explication
	Ne pas toucher les éléments en rotation de l’outil électrique.
	Lire impérativement les documents ci-joints tels que la notice d’utilisation et les instruc-tions générales de sécurité.
	Avant d’effectuer ce travail, retirez la fiche de la prise de courant. Sinon, il y a risque de blessures dû à un démarrage non intentionné de l’outil électrique.
	Lors des travaux, porter une protection oculaire.
	Suivre les indications données dans le texte ci-contre !
CE	Confirme la conformité de l’outil électrique aux directives de l’Union Européenne.
AVERTISSEMENT	Cette indication indique une situation éventuellement dangereuse pouvant entraîner de graves blessures ou la mort.
	Trier les outils électriques ainsi que tout autre produit électrotechnique et électrique et les déposer à un centre de recyclage respectant les directives relatives à la protection de l’environnement.
	Produit avec double isolation ou isolation renforcée
	Faible vitesse de rotation
	Vitesse de rotation élevée
	Diminuer le couple
	Augmenter le couple

Symbole, signe Explication

	Ne pas toucher les éléments en rotation de l’outil électrique.
	Lire impérativement les documents ci-joints tels que la notice d’utilisation et les instruc-tions générales de sécurité.
	Avant d’effectuer ce travail, retirez la fiche de la prise de courant. Sinon, il y a risque de blessures dû à un démarrage non intentionné de l’outil électrique.
	Lors des travaux, porter une protection oculaire.
	Suivre les indications données dans le texte ci-contre !
CE	Confirme la conformité de l’outil électrique aux directives de l’Union Européenne.
AVERTISSEMENT	Cette indication indique une situation éventuellement dangereuse pouvant entraîner de graves blessures ou la mort.
	Trier les outils électriques ainsi que tout autre produit électrotechnique et électrique et les déposer à un centre de recyclage respectant les directives relatives à la protection de l’environnement.
	Produit avec double isolation ou isolation renforcée
	Faible vitesse de rotation
	Vitesse de rotation élevée
	Diminuer le couple
	Augmenter le couple

Signe Unité internationale	Unité nationale	Explication
P_1	W W Puissance absorbée
P_2	W W Puissance utile
UV V Tension de référence
/Hz Hz Fréquence
n_0	/min tr/min Vitesse à vide
n_1	/min tr/min Vitesse de rotation en charge
M_1	Nm Nm	Couple de vissage max. pour vissage dur
M_2	Nm Nm	Couple de vissage max. pour vissage dur, passage forcé
○	Inch	Inch Porte-outil six pans creux
○	mm mm	Porte-outil avec méplats (DIN 3126-H7)
Fe	mm mm	Diamètre de vis, acier
○	mm mm	Diamètre de vis, bois
∅	mm mm	Diamètre de cheville
	kg	kg	Poids suivant EPTA-Procedure 01/2003
L_pA	dB dB	Niveau de pression acoustique
L_wA	dB	dB	Niveau d'intensité acoustique
L_pCpeak	dB dB	Niveau max. de pression acoustique
K...			Incertitude

Signe Unité internationale	Unité nationale	Explication
P_1	W W Puissance absorbée
P_2	W W Puissance utile
UV V Tension de référence
/Hz Hz Fréquence
n_0	/min tr/min Vitesse à vide
n_1	/min tr/min Vitesse de rotation en charge
M_1	Nm Nm	Couple de vissage max. pour vissage dur
M_2	Nm Nm	Couple de vissage max. pour vissage dur, passage forcé
○	Inch	Inch Porte-outil six pans creux
○	mm mm	Porte-outil avec méplats (DIN 3126-H7)
Fe	mm mm	Diamètre de vis, acier
○	mm mm	Diamètre de vis, bois
∅	mm mm	Diamètre de cheville
	kg	kg	Poids suivant EPTA-Procedure 01/2003
L_pA	dB dB	Niveau de pression acoustique
L_wA	dB	dB	Niveau d'intensité acoustique
L_pCpeak	dB dB	Niveau max. de pression acoustique
K...			Incertitude

Signe Unité internationale Unité nationale Explication
a	m/s ^2	m/s ^2	Valeur d’émission vibratoire suivant EN 60745 (somme vectorielle des trois axes directionnels)
a_h	m/s ^2	m/s ^2	Valeur d’émission vibratoire (vissage)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Unités de base et unités dérivées du système international SI.

Pour votre sécurité.

AVERTISSEMENT

Lisez tous les avertissements de sécurité et toutes les ins-

tructions. Ne pas suivre les avertissements et instructions peut donner lieu à une électrocution, un incendie et/ou une blessure sérieuse.

Conservez tous les avertissements et toutes les instructions pour pouvoir vous y reporter ultérieurement.

N'utilisez pas cet outil électrique avant d'avoir soigneusement lu et compris à fond cette notice d'utilisation ainsi que les « Instructions générales de

sécurité » (réf. documents 3 41 30 054 06 1). Conservez ces documents pour une utilisation ultérieure et joignez-les à l'outil électrique en cas de transmission ou de vente à une tierce personne.

De même, respectez les dispositions concernant la prévention des accidents du travail en vigueur dans le pays en question.

Conception de l'outil électrique :

visseuse électroportative pour le serrage et desserrage de vis et écrous à l'abri des intempéries, avec les outils de travail et les accessoires autorisés par FEIN.

Instructions particulières de sécurité.

Tenir l'outil par les surfaces de préhension isolées, lors de la réalisation d'une opération au cours de laquelle la vis peut entrer en contact avec un câblage non apparent ou son propre cordon d'alimentation. Le contact avec un fil « sous tension » peut également mettre « sous tension » les parties métalliques exposées de l'outil électrique et provoquer un choc électrique sur l'opérateur.

Faites attention aux câbles électriques, conduites de gaz et d'eau éventuellement cachés. Avant de commencer le travail, contrôlez la zone de travail à l'aide d'un détecteur de métaux par exemple.

Bloquez la pièce à travailler. Une pièce à travailler serrée par un dispositif de serrage est fixée de manière plus sûre que si elle est seulement tenue de la main.

Tenez fermement l'outil électrique. Il pourrait avoir des réactions inattendues.

Ne travaillez pas de matériaux contenant de l'amiante. L'amiante est considérée comme étant cancérigène.

Il est interdit de visser ou de riveter des plaques ou des repères sur l'outil électrique. Une isolation endommagée ne présente aucune protection contre une électrocution. Utilisez des autocollants.

N'utilisez pas des accessoires qui n'ont pas été spécialement conçus ou autorisés par le fabricant de l'outil électrique. Le seul fait qu'un accessoire puisse être monté sur votre outil électrique ne garantit pas une utilisation sans risque.

Nettoyez régulièrement les ouïes de ventilation de l'outil électrique avec des outils non-métalliques. La ventilation du moteur aspire la poussière à l'intérieur du carter. Une trop grande quantité de poussière de métal accumulée peut provoquer des incidents électriques.

Avant la mise en service, assurez-vous que le câble de raccordement et la fiche sont en parfait état.

Recommendation : Faites toujours fonctionner l'outil électrique sur un réseau électrique équipé d'un disjoncteur différentiel 30 mA max.

Vibrations mains-bras

L'amplitude d'oscillation indiquée dans ces instructions d'utilisation a été mesurée conformément à la norme EN 60745 et peut être utilisée pour une comparaison d'outils électriques. Elle est également appropriée pour une estimation préliminaire de la sollicitation vibratoire. L'amplitude d'oscillation indiquée correspond aux utilisations principales de l'outil électrique. Si, toutefois, l'outil électrique était utilisé pour d'autres applications, avec d'autres outils de travail ou en cas d'un entretien insuffisant, l'amplitude d'oscillation pourrait être différente. Ceci peut augmenter considérablement la sollicitation vibratoire pendant toute la durée du travail.

Pour une estimation précise de la sollicitation vibratoire, il est recommandé de prendre aussi en considération les espaces de temps pendant lesquels l'appareil est éteint ou allumé, mais pas vraiment utilisé. Ceci peut réduire considérablement la sollicitation vibratoire pendant toute la durée du travail.

Déterminez des mesures de protection supplémentaires pour protéger l'utilisateur des effets des vibrations, tels que par exemple : entretien de l'outil électrique et des outils de travail, maintenir les mains chaudes, organisation des opérations de travail.

Instructions d'utilisation.

N'actionnez le commutateur du sens de rotation qu'à l'arrêt total du moteur.

Effectuez les vissage toujours avec butée de profondeur pour obtenir des résultats optimaux.

SCU7-9 : Utilisez la poignée supplémentaire pour travailler en position « Fix » (passage forcé), puisque des couples supérieurs à 28 Nm peuvent être atteint. Dans ce cas, ne travaillez pas avec la butée de profondeur.

Réglage du couple (voir page 6 -7)

Le réglage par défaut correspond à la plage pour vis petites et moyennes.

Le couple de serrage dépend aussi de la force avec laquelle l'outil électrique est pressé contre la vis.

Travaux d'entretien et service après-vente.

En cas de conditions d'utilisation extrêmes, lors du travail de matériaux métalliques, des poussières conductrices pourraient se dépose

à l'intérieur de l'outil électrique. Ceci pourrait endommager la double isolation de l'outil électrique. Soufflez souvent de l'air comprimé sec et sans huile dans l'intérieur de l'outil électrique à travers les ouïes de ventilation et placez un dispositif à courant différentiel résiduel en amont. Si un câble d'alimentation de l'outil électrique est endommagé, il doit être remplacé par un câble d'alimentation spécialement préparé qui est disponible auprès du service après-vente de FEIN.

Si nécessaire, vous pouvez vous-même remplacer les éléments suivants :

outils de travail, butée de profondeur, poignée supplémentaire

Garantie.

La garantie du produit est valide conformément à la réglementation légale en vigueur dans le pays où le produit est mis sur le marché. Outre les obligations de garantie légale, les appareils FEIN sont garantis conformément à notre déclaration de garantie de fabricant.

Il se peut que seule une partie des accessoires décrits ou représentés dans cette notice d'utilisation soit fournie avec l'outil électrique.

Déclaration de conformité.

L'entreprise FEIN déclare sous sa propre responsabilité que ce produit est en conformité avec les réglementations en vigueur indiquées à la dernière page de la présente notice d'utilisation.

Protection de l'environnement, recyclage.

Rapportez les emballages, les outils électriques hors d'usage et les accessoires dans un centre de recyclage respectant les directives concernant la protection de l'environnement.
