ASse 636 - Kruvikeeraja Fein - Tasuta kasutusjuhend

Toote tüüp	Elektriline kruvikeeraja
Kaubamärk	Fein
Mudel	ASse 636
Toiteallikas	Võrk (toitekaabel)
Nimipinge	230 V ~ 50/60 Hz (tüüpiline)
Võimsustarve	Umbes 600 W (hinnanguliselt)
Tühikäigu pöörlemiskiirus	0 – 2800 p/min (hinnanguliselt)
Maksimaalne pingutusmoment	Umbes 6 Nm (hinnanguliselt)
Tööriistahoidik	Kuuskantpesa 1/4" (DIN 3126)
Kaal	Umbes 1,5 kg (EPTA järgi)
Topeltisolatsioon	Jah
Sügavuspiirik	Jah, reguleeritav
Lisakäepide	Jah (valikuline sõltuvalt mudelist)
Peamised funktsioonid	Kruvimine ja lahtikeeramine, pöördemomendi reguleerimine, pöörlemissuuna vahetamine
Hooldus	Puhastage ventilatsiooniavasid kuiva suruõhuga
Ohutus	Kandke kaitseprille, eemaldage enne sekkumist vooluvõrgust
Saadaolevad varuosad	Tööriistad, sügavuspiirik, lisakäepide, toitekaabel
Vastavus	CE, tugevdatud topeltisolatsioon
Ringlussevõtt	Viige vastavasse ringlussevõtukeskusesse

Korduma kippuvad küsimused - ASse 636 Fein

Kuidas reguleerida Fein ASse 636 pingutusmomenti?

Pingutusmomendi reguleerimine toimub padruni lähedal asuva reguleerimisrõnga abil. Keerake seda, et suurendada või vähendada pöördemomenti. Vaikeseade vastab väikestele ja keskmistele kruvidele. Täpsemate üksikasjade jaoks vaadake juhendi lehekülgi 6-7.

Kuidas vahetada pöörlemissuunda?

Pöörlemissuuna lüliti asub päästiku kohal. Kasutage seda ainult siis, kui mootor on täielikult seiskunud, et vältida tööriista kahjustamist.

Milliseid otsikuid saan kasutada?

Tööriist on varustatud 1/4-tollise kuuskantpesaga tööriistahoidikuga (DIN 3126). Selle kinnitusega saate kasutada standardseid kruvimisotsikuid.

Kuidas paigaldada sügavuspiirik?

Sügavuspiirik libistatakse padrunile ja kinnitatakse kruviga. See võimaldab piirata kruvimissügavust ühtlase tulemuse saavutamiseks. Pöördemomendi üle 28 Nm korral ärge kasutage piirikut ja töötage asendis 'Fix' koos lisakäepidemega.

Kuidas hooldada kruvikeerajat?

Puhastage regulaarselt ventilatsiooniavasid mittemetallilise kuiva suruõhuga, et vältida juhtivate tolmuosakeste kogunemist. Tugeva kasutuse korral puhuge tööriista sisemus ja kasutage rikkevoolukaitselülitit.

Kas ma saan seda kruvikeerajat kasutada puurimiseks?

Ei, see tööriist on mõeldud ainult kruvimiseks. Puurimiseks kasutamine ei ole lubatud ja võib seadet kahjustada.

Mis on Fein ASse 636 garantii?

Garantii vastab osturiigis kehtivatele õigusaktidele. Lisaks pakub FEIN tootjagarantii. Täpsete tingimuste jaoks vaadake juhendit.

Kuidas vahetada toitekaablit?

Kui kaabel on kahjustatud, tuleb see asendada spetsiaalse kaabliga, mis on saadaval FEINI müügijärgses teeninduses. Ärge proovige seda ise parandada.

Milliseid ohutusmeetmeid peaksin võtma?

Hoidke tööriista isoleeritud pindadest, kandke kaitseprille, kontrollige peidetud kaablite puudumist ja eemaldage alati enne sekkumist vooluvõrgust. Kasutage 30 mA rikkevoolukaitselülitit.

Kuidas tööriista kasutusaja lõppedes ringlusse võtta?

Ärge visake tööriista olmejäätmete hulka. Viige see elektri- ja elektroonikaseadmete jaoks volitatud ringlussevõtukeskusesse.

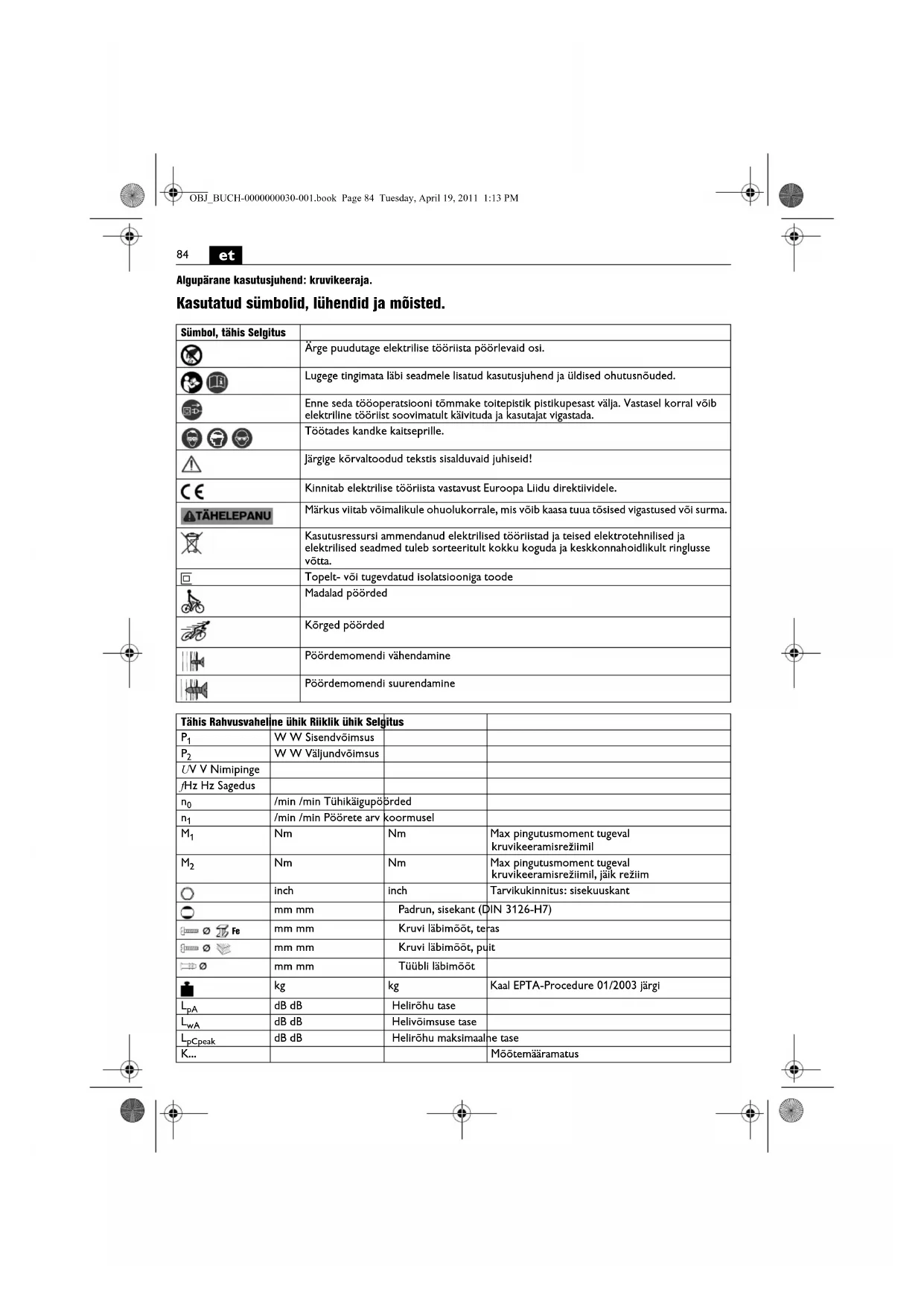

KASUTUSJUHEND ASse 636 Fein

Algupärane kasutusjuhend: kruvikeeraja.

Kasutatud sümbolid, lühendid ja möisted.

Sümbol, tähis Selgitus
		Ärge puudutage elektrilise tööriista pöörlevaid osi.
		Lugege tingimata läbi seadmele lisatud kasutusjuhend ja üldised ohutusnõuded.
[SACZ]		Enne seda tööoperatsiooni tömmake toitepistik pistikupesast välja. Vastasel korral võib elektriline tööriist soovimatult käivituda ja kasutajat vigastada.
[ABH6]		Töötades kandke kaitseprille.
		Järgige kõrvaltoodud tekstis sisalduvaid juhiseid!
		Kinnitab elektrilise tööriista vastavust Euroopa Liidu direktiividele.
[6SZK]		Märkus viitab võimalikule ohuolukorrale, mis võib kaasa tuua tõsised vigastused või surma.Kasutusressursi ammendanud elektrilised tööriistad ja teised elektrotehnilised ja elektrilised seadmed tuleb sorteeritult kokku koguda ja keskkonnahoidlikult ringlusse võtta.
		Topelt- või tugevdatud isolatsiooniga toodeMadalad pöörded
		Kõrged pöörded
[4WSZ]		Pöördemomendi vähendamine
		Pöördemomendi suurendamine

TÄHELEPANU

Tähis Rahvusvahelline ühik Riiklik ühik Selgitus
P_1	W W Sisendvõimsus
P_2	W W Väljundvõimsus
UV V Nimipinge
fHz Hz Sagedus
n_0	/min /min Tühikäigupöörded
n_1	/min /min Pöörete arv koormusel
M_1	Nm	Nm	Max pingutusmoment tugevalkruvikeeramisrežilmil
M_2	Nm	Nm	Max pingutusmoment tugevalkruvikeeramisrežilmil, jäik režiim
[TOTT]	Inch	Inch	Tarvlkukinnitus: sisekuuskant
	mm mm	Padrun, sisekant (DIN 3126-H7)
[measl]	mm mm	Kruvi läbimõõt, teras
[armazl]	mm mm	Kruvi läbimõõt, pult
[loezl]	mm mm	Tüübli läbimõõt
[ETDAI]	kg	kg	Kaal EPTA-Procedure 01/2003 järgi
L_pA	dB dB	Helirõhu tase
L_wA	dB dB	Helivõlmsuse tase
L_pCpeak	dB dB	Helirõhu maksimaalne tase
K...			Mõõtemääramatus
Tähis Rahvusvaheline ühik Riiklik ühik Selgitus
a	m/s ^2	m/s ^2	Vibratsioonitase EN 60745 järgi (kolme telje vektorsumma)
a_h	m/s ^2	m/s ^2	Vibratsioonitase (kruvikeeramine)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Rahvusvahelise mõõtühikute süsteemi SI põhiühikud ja tuletatud ühlkud.

Tööohutus.

TÄHELEPANU

Lugege läbi köik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste

elramine võib tuua kaasa elektrilöögl, tulekahju ja/või rasked vigastused.

Hoidke kõik ohutusnõuded ja juhised edaspidiseks kasutamiseks alles.

Enne elektrilise tööriista kasutuselevõttu lugege põhjalikult läbi kasutusjuhend ja juurdekuuluvad üldised ohutusnõuded (dokumendi nr

3 41 30 054 06 1). Hoidke kõik juhised edaspidiseks kasutamiseks alles ja elektrilise tööriista edastamisel kolmandatele isikutele pange kaasa ka nimetatud dokumendid.

Pidage kinni ka asjaomastest siseriiklikest töökaitsenõuetest.

Elektrilise tööriista otstarve:

käsitsi juhitav kruvikeeraja kruvide ja mutrite sisse- ja väljakeeramiseks, kasutades FEIN poolt heakskiidetud tarvikuid ja lisaseadiseid; töötada tuleb kuivas ja niiskuskindlas keskkonnas.

Ohutusalased erinõuded.

Kui teostate töid, mille puhul vöib kruvi tabada varjatud elektrijuhtmeid vöi seadme enda toitejuhet, hoidke seadet ainult isoleeritud käepidemest. Kruvi kokkupuude pinge all oleva elektrijuhtmega vöib pingestada seadme metallosad ja pöhjustada elektrilöögi.

Pöörake tähelepanu varjatult paiknevatele elektrijuhtmetele, gaasi- ja veetorudele. Enne töö algust kontrollige tööpiirkond üle nt metalliotsijaga.

Kinnitage töödeldav toorik. Kinnitusvahendite abil kinnitatud toorik püsib paremini paigal kui käega hoides.

Hoidke elektrilist tööriista kindlalt käes. Lühiajaliselt vöib tekkida suuri reaktsioonimomente.

Asbesti sisaldava materjali töötlemine on keelatud. Asbest võib tekitada vähki.

Elektrilisele tööriistale ei tohi kruvide või neetidega kinnitada silte ja märgiseid. Kahjustatud isolatsioon ei taga kaitset elektrilöögi eest. Kasutage kleebiseid.

Ärge kasutage teiste tootjate tarvikuid, mida elektrilise tööriista tootja ei ole heaks kiitnud. Asjaolu, et tarvikut saab tööriista külge kinnitada, ei taga veel tööriista ohutut tööd.

Puhastage seadme ventilatsiooniavasid regulaarselt mittemetalliliste tööriistadega. Mootori ventilaator tömbab tolmu korpusse. Metallitolmu liigne kogunemine vöib olla ohtlik.

Enne tööriista töölerakendamist kontrollige toitejuhet ja toitepistikut kahjustuste suhtes.

Soovitus: Kasutage elektrilist tööriista alati koos rikkevoolukaitselülitiga (RCD), mille rakendumisvool on 30 mA või väiksem.

Kohtvibratsioon

Käesolevas juhendis toodud vibratsioon on möödetud standardi EN 60745 kohase möötemeetodi järgi ja seda saab kasutada elektriliste tööriistade omavaheliseks vördlemiseks. See sobib ka vibratsiooni esialgseks hindamiseks.

Toodud vibratsioonitase kehtib tööriista kasutamisel ettenähtud otstarbel. Kui aga elektrilist tööriista kasutatakse muudeks töödeks, rakendatakse teisi tarvikuid või kui tööriista hooldus pole pilsav, võib vibratsioonitase köikuda. See võib vibratsiooni töö koguperioodi jooksul tunduvalt suurendada.

Vibratsiooni täpseks hindamiseks tuleks arvesse võtta ka aega, mil seade oli välja lüllitatud või küll sisse lüllitatud, kuid tegelikult tööle rakendamata. See võib vibratsiooni töö koguperioodi jooksul tunduvalt vähendada.

Kasutaja kaitsmiseks vibratsiooni eest võtke tarvitusele täiendavad ohutusabinõud, näiteks: hooldage töörlistu ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv töökorraldus.

Tööjuhised.

Reverslülitlt käsitsege ainult sils, kui mootor el tööta.

Täpse töötulemuse tagamiseks kasutage kruvikeeramisel alati sügavuspiirikut.

SCU7-9: Pöördemomendivahemikus „Fix“ (jäik režiim) töötades kasutage lisakäepidet, kuna pöördemoment völb olla suurem kul 28 Nm. Seejuures ärge kasutage sügavuspiirikut.

Pöördemomendi seadistamine (vt Ik 6-7)

Vaikimisi on seadlistatud välkestele kuni keskmise suurusega kruvidele sobiv pöördemoment.

Pöördemoment sõltub ka jõust, millega seade vastu kruvi surutakse.

Korrashoid ja hooldus.

Äärmuslike töötingimuste korral vöib metallide töötlemisel koguneda seadmesse elektritjuhtivat tolmu. Seadme

kaitseisolatsioon võib kahjustuda. Ventilatsiooniavade kaudu puhastage elektrilise tööriista sisemust sageli kuiva ja öllivaba suruõhuga ning kasutage rikkevoolukaltselülitit (FI).

Kui elektrilise tööriista toitejuhe on vigastatud, tuleb see asendada FEIN esinduses saada oleva toitejuhtmega.

Vajaduse korral võite ise välja vahetada järgmisi detaile: otsakud, sügavusplirik, lisakäepide

86

et

Garantii.

Tootele antakse garantii vastavalt maaletooja riigis kehtivatele nõuetele. Lisaks sellele annab FEIN garantii vastavalt FEIN tootjavastutuse deklaratsioonile. Elektrilise tööriista tarnekomplekt ei pruugi sisaldada kõiki käesolevas kasutusjuhendis kirjeldatud või kujutatud tarvikuid.

Vastavusdeklaratsioon.

Firma FEIN kinnitab alnuvastutusel, et käesolev toode vastab kasutusjuhendi viimasel leheküljel toodud asjaomastele nõuetele.

Keskkonnakaitse, utiliseerimine.

Pakendid, kasutusressursi ammendanud elektrilised tööriistad ja tarvikud tuleb keskkonnahoidlikult ümber töödelda ja ringlusse vötta.
