| Toote tüüp | Juhtmeta kruvikeeraja |
| Bränd | Fein |
| Mudel | ASCS 6.3 Select |
| Peamine kasutus | Kruvide pingutamine ja lõdvendamine, eriti isekeermestavate ja iselõikavate kruvide puhul |
| Toiteallikas | Aku (Li-ion) |
| Aku laadimistemperatuuri vahemik | 5 °C – 45 °C |
| Laetuse oleku kuvamine | LED (1 kuni 4 rohelist = laadimisprotsent, püsiv punane = tühine, vilkuv punane = vahemikust väljas) |
| Elektrooniline pöördemomendi seiskamine | Jah, reguleeritav, helisignaaliga sisse/välja lülitatav |
| Pöörlemissuund | Pööratav, keskne lukustusasendiga |
| Sügavuspiirik | Jah, optimaalseks kruvimiseks |
| Ülekuumenemiskaitse | Väikese võimsusega impulssidega töötamine |
| Aku ühilduvus | Ainult originaalsed FEIN akud |
| Müratase | Mõõdetud väärtused (vt juhendit) |
| Vibratsioon | Mõõdetud vastavalt standardile EN 62841 |
| Hooldus | Puhuda kuiva suruõhku ventilatsiooniavadesse |
| Kasutaja poolt vahetatavad osad | Tööriistad, sügavuspiirik, aku, konks |
| Ohutus | Lugege hoiatusi, kandke kaitseprille, eemaldage aku enne töid |
| Keskkonnakaitse | Ringlussevõtt vastavalt juhistele, ärge visake akut tulle |
| Garantii | Vastab seadusandlusele + FEIN tootja deklaratsioon |
| Vastavus | CE ja UKCA märgistus vastavalt turule |
| Kaasasolevad tarvikud | Sügavuspiirik, konks |
| Tööriista tüüp | Kaasaskantav |
| Väliskasutus | Varjualune |
Korduma kippuvad küsimused - ASCS 6.3 Select Fein
Kasutajate küsimused teemal ASCS 6.3 Select Fein
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Kruvikeeraja PDF-formaadis tasuta! Leidke oma juhend ASCS 6.3 Select - Fein ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. ASCS 6.3 Select kaubamärgi Fein.
KASUTUSJUHEND ASCS 6.3 Select Fein
Originaalkasutusjuhendi tõlge.

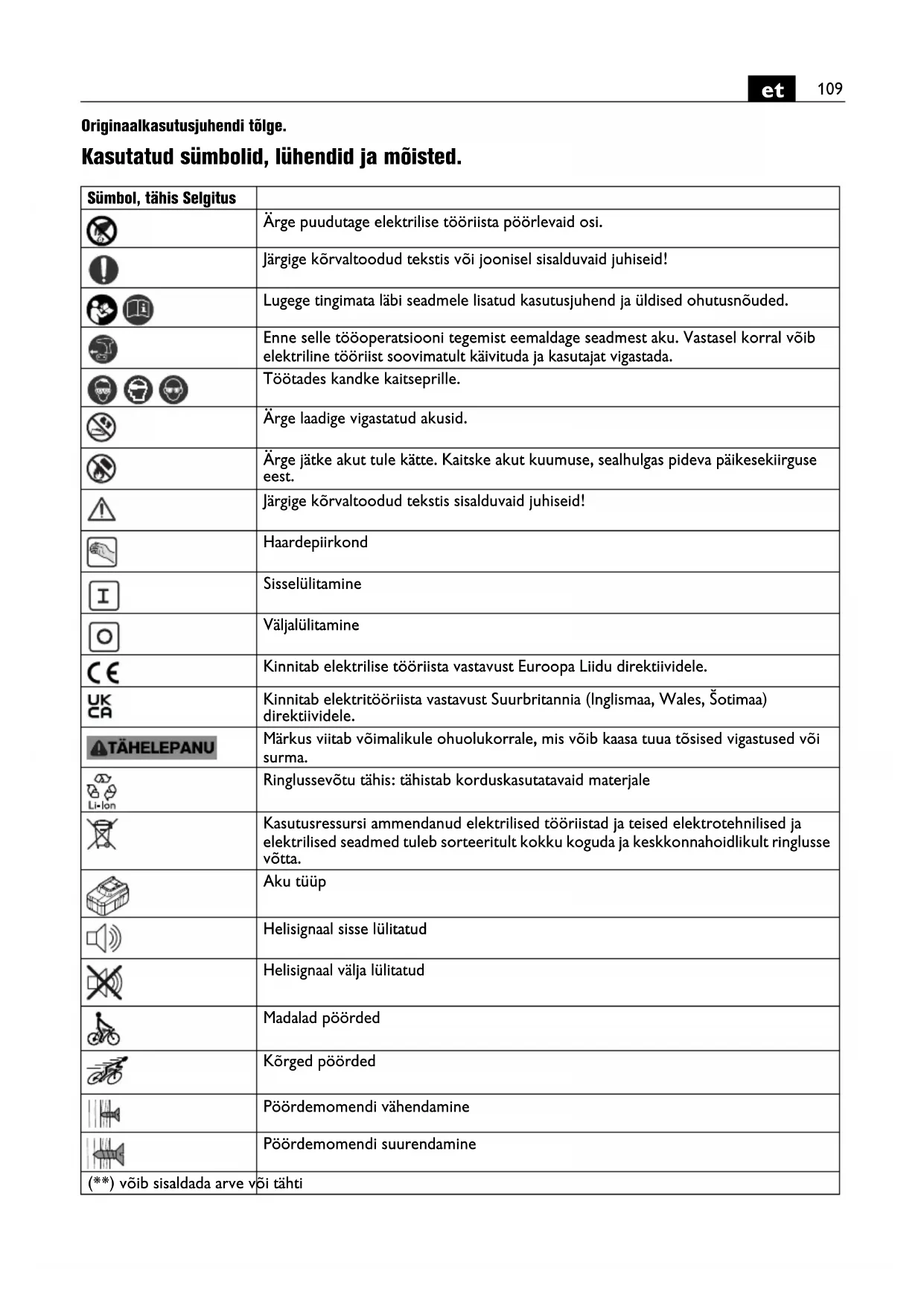

Kasutatud sümbolid, lühendid ja möisted.
| Sümbol, tähis Selgitus | |
 | Ärge puudutage elektrilise tööriista pöörlevaid osi. |
 | Järgige kõrvaltoodud tekstis või joonisel sisalduvaid juhiseid! |
 | Lugege tingimata läbi seadmele lisatud kasutusjuhend ja üldised ohutusnõuded. |
 | Enne selle tööoperatsiooni tegemist eemaldage seadmest aku. Vastasel korral võib elektriline tööriist soovimatult käivituda ja kasutajat vigastada. |
 | Töötades kandke kaitseprille. |
 | Ärge laadige vigastatud akusid. |
 | Ärge jätke akut tule kätte. Kaitske akut kuumuse, sealhulgas pideva päikesekiirguse eest. |
 | Järgige kõrvaltoodud tekstis sisalduvaid juhiseid! |
 | Haardepiirkond |
 | Sisselülitamine |
 | Väljalülitamine |
 | Kinnitab elektrilise tööriista vastavust Euroopa Liidu direktiividele. |
 | Kinnitab elektritööriista vastavust Suurbritannia (Inglismaa, Wales, Šotimaa) direktiividele. |
 | Märkus viitab võimalikule ohuolukorrale, mis võib kaasa tuua tõsised vigastused või surma. |
 | Ringlussevõtu tähis: tähistab korduskasutatavaid materjale |
| LI-ION | |
 | Kasutusressursi ammendanud elektrilised tööriistad ja teised elektrotehnilised ja elektrilised seadmed tuleb sorteeritult kokku koguda ja keskkonnahoidlikult ringlusse võtta. |
 | Aku tüüp |
 | Helisignaal sisse lülitatud |
 | Helisignaal välja lülitatud |
 | Madalad pöörded |
 | Kõrged pöörded |
 | Pöördemomendi vähendamine |
 | Pöördemomendi suurendamine |
| (**) võib sisaldada arve või tähti | |
| Tähis Rahvusvaheline ühik Riiklik ühik Selgitus | |||
| UV V Alalispinge | --- | --- | |
| n_0 | /min, min ^-1 , rpm,r/min | /min Tühikäigupöörded | |
| n_1 | /min, min ^-1 , rpm,r/min | /min Pöörete arv koormusel | |
| M... | Nm Nm Pöördemoment (tugev/nõrk | kruvikeeramisrežiim) | |
| ○ | inch inch Tarvikukinnitus: sisekuuskant | ||
| ∅ | mm mm Kruvi läbimõõt | ||
| kg kg Kaal EPTA-Procedure 01 järgi | |||
| L_pA | dB | dB | Helirõhu tase |
| L_wA | dB | dB | Helivõimsuse tase |
| L_pCpeak | dB | dB | Helirõhu maksimaalne tase |
| K... | Mõõtemääramatus | ||
| α | m/s ^2 | m/s ^2 | Vibratsioonitase EN 62841 järgi (kolme suuna vektorsumma) |
| a_h | m/s ^2 | m/s ^2 | Vibratsioonitase (kruvikeeramine) |
| m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | Rahvusvahelise möõtühikute süsteemi SI põhiühikud ja tuletatud ühikud. | |
Tööohutus.
TÄHELEPANU
Lugege läbi köik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste
eiramine võib tuua kaasa elektrilöögi, tulekahju ja/või rasked vigastused.
Hoidke kõik ohutusnõuded ja juhised edaspidiseks kasutamiseks alles.
Enne elektrilise tööriista kasutuselevõttu lugege põhjalikult läbi kasutusjuhend ja juurdekuuluvad üldised ohutusnõuded (dokumendi nr
3 41 30 465 06 0). Hoidke köik juhised edaspidiseks kasutamiseks alles ja elektrilise tööriista edastamisel kolmandatele isikutele pange kaasa ka nimetatud dokumendid.
Pidage kinni ka asjaomastest siseriiklikest töökaitsenõuetest.
Elektrilise tööriista otstarve:
käsitsi juhitav kruvikeeraja kruvide sisse- ja väljakeeramiseks, kasutatav eeskätt sisetingimustes isekeermestavate ja iselõikavate kruvide keeramiseks kergmaterjalidesse, nõutav FEIN heakskiidetud tarvikute ja lisavarustuse kasutamine.
Ohutusalased erinõuded.
Kui teostate töid, mille puhul võib kruvi tabada varjatud elektrijuhtmeid, hoidke seadet ainult isoleeritud käepidemetest. Kontakt pinge all oleva elektrijuhtmega võib pingestada seadme metallosad ja põhjustada elektrilöögi.
Pöörake tähelepanu varjatult paiknevatele elektrijuhtmetele, gaasi- ja veetorudele. Enne töö algust kontrollige tööpiirkond üle nt metalliotsijaga.
Kinnitage töödeldav toorik. Kinnitusvahendite abil kinnitatud toorik püsib paremini paigal kui käega hoides.
Hoidke elektrilist tööriista kindlalt käes. Lühiajaliselt vöib tekkida suuri reaktsioonimomente.
Ärge töödelge magneesiumi sisaldavat materjali. Esineb põlengu oht.
Ärge töödelge süsinikkiuga tugevdatud plasti (CFK) ja asbesti sisaldavat materjali. Need materjalid on kantserogeense toimega.
Elektrilisele tööriistale ei tohi kruvide või neetidega kinnitada silte ja märgiseid. Kahjustatud isolatsioon ei taga kaitset elektrilöögi eest. Kasutage kleebiseid.
Ärge kasutage teiste tootjate tarvikuid, mida elektrilise tööriista tootja ei ole heaks kiitnud. Asjaolu, et tarvikut saab tööriista külge kinnitada, ei taga veel tööriista ohutut tööd.
Aku kasutamine ja käsitsemine (akud).
Selleks et vältida akude käsitsemisest tingitud põletusi, tulekahju, plahvatust, nahavigastusi ja teisi vigastusi, pidage kinni järgmistest juhistest:
Akusid ei tohi lahti võtta, avada aga tükeldada. Akudele ei tohi avalduda mehaanilised mõjutused, nt lõögid. Aku vigastamisel ja ebaõigel käsitsemisel võib akust eralduda kahjulikke aure ja vedelikke. Aurud võivad ärritada hingamisteid. Väljavoolav akuvedelik võib põhjustada nahaärritust või söövitust.
Kui vigastatud akust väljavoolanud vedelik on puutunud kokku läheduses olevate esemetega, kontrollige asjaomased detailid üle, puhastage ja vahetage vajaduse korral välja.
Ärge jätke akut kuumuse või tule kätte. Ärge hoidke akut otsese päikesekiirguse käes.
Võtke aku originaalpakendist välja alles vahetult enne kasutuselevõttu.
Enne mis tahes tööde teostamist elektrilise tööriista kallal eemaldage aku. Elektrilise tööriista soovimatu käivitumise korral tekib vigastuste oht.
Eemaldage aku üksnes siis, kui elektriline tööriist on välja lülitatud.
Tõkestage laste ligipääs akudele.
Hoidke aku puhas ja kaitske akut niiskuse ja vee eest.
Aku ja elektrilise tööriista määrdunud kontakte puhastage kuiva puhta lapiga.
Kasutage ainult veatuid FEIN originaalakusid, mis on ette nähtud Teie elektrilise tööriista jaoks. Valede, kahjustatud, parandatud või muudetud akude, samuti järeletehtud akude või teiste tootjate akude kasutamisel tekib tulekahju ja/või plahvatuse oht.
Järgige akulaadija kasutusjuhendis toodud ohutusnõudeid.
Käe-randme-vibratsioon
Käesolevas juhendis toodud vibratsioon on mõõdetud standardi EN 62841 kohase mõõtemeetodi järgi ja seda saab kasutada elektriliste tööriistade omavaheliseks võrdlemiseks. See sobib ka vibratsiooni esialgseks hindamiseks.
Toodud vibratsioonitase kehtib tööriista kasutamisel ettenähtud otstarbel. Kui aga elektrilist tööriista kasutatakse muudeks töödeks, rakendatakse teisi tarvikuid või kui tööriista hooldus pole piisav, võib vibratsioonitase köikuda. See võib vibratsiooni töö koguperioodi jooksul tunduvalt suurendada. Vibratsiooni täpseks hindamiseks tuleks arvesse võtta ka aega, mil seade oli välja lülitatud või küll sisse lülitatud, kuid tegelikult tööle rakendamata. See võib vibratsiooni töö koguperioodi jooksul tunduvalt vähendada.
Kasutaja kaitsmiseks vibratsiooni eest võtke tarvitusele täiendavad ohutusabinõud, näiteks: hooldage tööriistu ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv töökorraldus.
Tööjuhised.
Reverslülitiit käsitsege ainult siis, kui mootor ei tööta.
Viige reverslüliti keskasendisse, et vältida seadme soovimatut käivitumist näiteks transportimisel.
Ülekoormuse korral töötab elektriline tööriist lühikeste nõrkade impulssidena. Laske elektrilisel tööriistal tühikäigul maha jahtuda.
Täpse töötulemuse tagamiseks kasutage kruvikeeramisel alati sügavuspiirikut.
Pöördemomendist söltuv elektrooniline väljalülitus (vt Ik 6 - 7).
Ilma sügavuspiirikuta töötamisel saate kasutada pöördemomendist söltuvat elektroonilist väljalülitust.
Seadke pöördemomenti üksnes siis, kui mootor ei tööta.
Seatud pöördemomendini jõudmisel lülitub mootor välja ja kölab helisignaal. Pärast väljalülitumist vabastage lüliti (sisse/välja) ja kruvikeeramise jätkamiseks vajutage sellele uuesti.
Helisignaali saab sisse ja välja lülitada.
Kui töötate pöördemomendiga ,, , sils elektroonilist väljalülitumist ei toimu.
Heade töötulemuste saavutamiseks rakendage kruvile elektrilise tööriistaga piisavalt tugevat survet.
Aku käsitsemine.
Hoiustage, käsitsege ja laadige akut ainult FEIN laadimisseadmetega töötemperatuurivahemikus 5 °C – 45 °C (41°F – 113°F). Aku temperatuur peab laadimisprotsessi alguses olema aku töötemperatuuri jaoks ette nähtud vahemikus.
| LED-tuli Tähendus Toiming | ||
| 1 – 4 rohelist LED-tuld | prosentuaalne laetuse aste | Töötamine |
| punane pidev tuli | Aku on peaaegu tühi | Laadige aku täis |
| punane vilkuv tuli | Aku ei ole töövalmis | Laske akul soojeneda või jahtuda, kuni aku temperatuur on ettenähtud vahemikus, seejärel laadige |
Aku tegelikku laetuse astet näidatakse vaid siis, kui elektrilise tööriista mootor ei tööta.
Enne aku täielikku tühjenemist seiskab elektroonika mootori automaatselt.
Korrashoid ja hooldus.
Äärmuslike töötingimuste korral vöib metallide töötlemisel koguneda seadmesse elektrit juhtivat tolmu. Puhastage tööriista
sisemust ventilatsiooniavade kaudu korrapäraselt kuiva ja ölivaba suruõhuga.
Asbestiga kokku puutunud tooteid ei tohi remonti saata. Asbestiga saastunud tooteid käidelge vastavalt riigis kehtivatele asbesti sisaldavate jäätmete käitlemise eeskirjadele.
Elektrilise tööriista varuosade ajakohastatud loetelu leiate Internetist veebilehelt www.fein.com.
Vajaduse korral võite ise välja vahetada järgmisi detaile: otsakud, sügavuspiirik, aku, tellingukonks
Garantii.
Tootele antakse garantii vastavalt maaletooja riigis kehtivatele nõuetele. Lisaks sellele annab FEIN garantii vastavalt FEIN tootjavastutuse deklaratsioonile.
Elektrilise tööriista tarnekomplekt ei pruugi sisaldada köiki käesolevas kasutusjuhendis kirjeldatud või kujutatud tarvikuid.
Vastavusdeklaratsioon.
Töökäik CE-märgise selgitus Kehtib ainult Euroopa Liidu ja EFTA riikides (Euroopa Vabakaubanduse Assotsiatsioon) ja ainult toodetele, mis on möeldud EL-või EFTA-turu jaoks. Pärast toote ELi turule toomist kaotab UKCA märgis oma kehtivuse.
Töökäik UKCA-märgise selgitus Kehtib ainult briti turul (Inglismaa, Wales ja Šotimaa) ja ainult toodetele, mis on möeldud Briti turu jaoks. Pärast toote Briti turule toomist kaotab CE-märgis oma kehtivuse.
Firma FEIN kinnitab ainuvastutusel, et käesolev toode vastab kasutusjuhendi viimasel leheküljel toodud asjaomastele nõuetele.
Tehnilised dokumendid on saadaval aadressil:
C. & E. Fein GmbH,
D-73529 Schwäbisch Gmünd
Keskkonnakaitse, utiliseerimine.
Pakendid, kasutusressursi ammendanud elektrilised tööriistad ja tarvikud tuleb keskkonnahoidlikult ümber töödelda ja ringlusse võtta.
Viige kogumispunkti ainult täiesti tühjad akud.
Kui akud ei ole täiesti tühjad, isoleerige pistik lühiühinduse vältimiseks teibiga.
