| Ürün Tipi | Akülü Vidalama |
| Marka | Fein |
| Model | ASCS 6.3 Select |
| Ana Kullanım | Vidaların sıkılması ve sökülmesi, özellikle kendinden delmeli ve kendinden kılavuzlu vidalar |
| Güç Kaynağı | Akü (Li-ion) |
| Akü Şarj Sıcaklık Aralığı | 5 °C – 45 °C |
| Şarj Durumu Göstergesi | LED (1 ila 4 yeşil = şarj yüzdesi, sabit kırmızı = düşük, yanıp sönen kırmızı = aralık dışı) |
| Elektronik Tork Durdurma | Evet, ayarlanabilir, sesli sinyal açılabilir/kapatılabilir |
| Dönüş Yönü | Tersinir, kilitli orta pozisyonlu |
| Derinlik Dayanağı | Evet, optimum vidalama için |
| Aşırı Isınma Koruması | Düşük güçlü darbelerle çalışma |
| Akü Uyumluluğu | Yalnızca orijinal FEIN aküler |
| Ses Seviyesi | Ölçülen değerler (kılavuza bakın) |
| Titreşimler | EN 62841'e göre ölçülmüştür |
| Bakım | Havalandırma yuvalarına kuru basınçlı hava üfleyin |
| Kullanıcı Tarafından Değiştirilebilir Parçalar | Çalışma aletleri, derinlik dayanağı, akü, kanca |
| Güvenlik | Uyarıları okuyun, koruyucu gözlük kullanın, çalışmadan önce aküyü çıkarın |
| Çevre Koruması | Yönergelere göre geri dönüştürün, aküyü ateşe atmayın |
| Garanti | Yasal düzenlemelere uygun + FEIN üretici beyanı |
| Uygunluk | Pazara göre CE ve UKCA işareti |
| Dahil Aksesuarlar | Derinlik dayanağı, kanca |
| Alet Türü | Taşınabilir |
| Dış Mekan Kullanımı | Hava koşullarından korunaklı |
Sık sorulan sorular - ASCS 6.3 Select Fein
Kullanıcıların soruları hakkında ASCS 6.3 Select Fein
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Vidalama PDF formatında ücretsiz! Kılavuzunuzu bulun ASCS 6.3 Select - Fein ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. ASCS 6.3 Select markasının Fein.

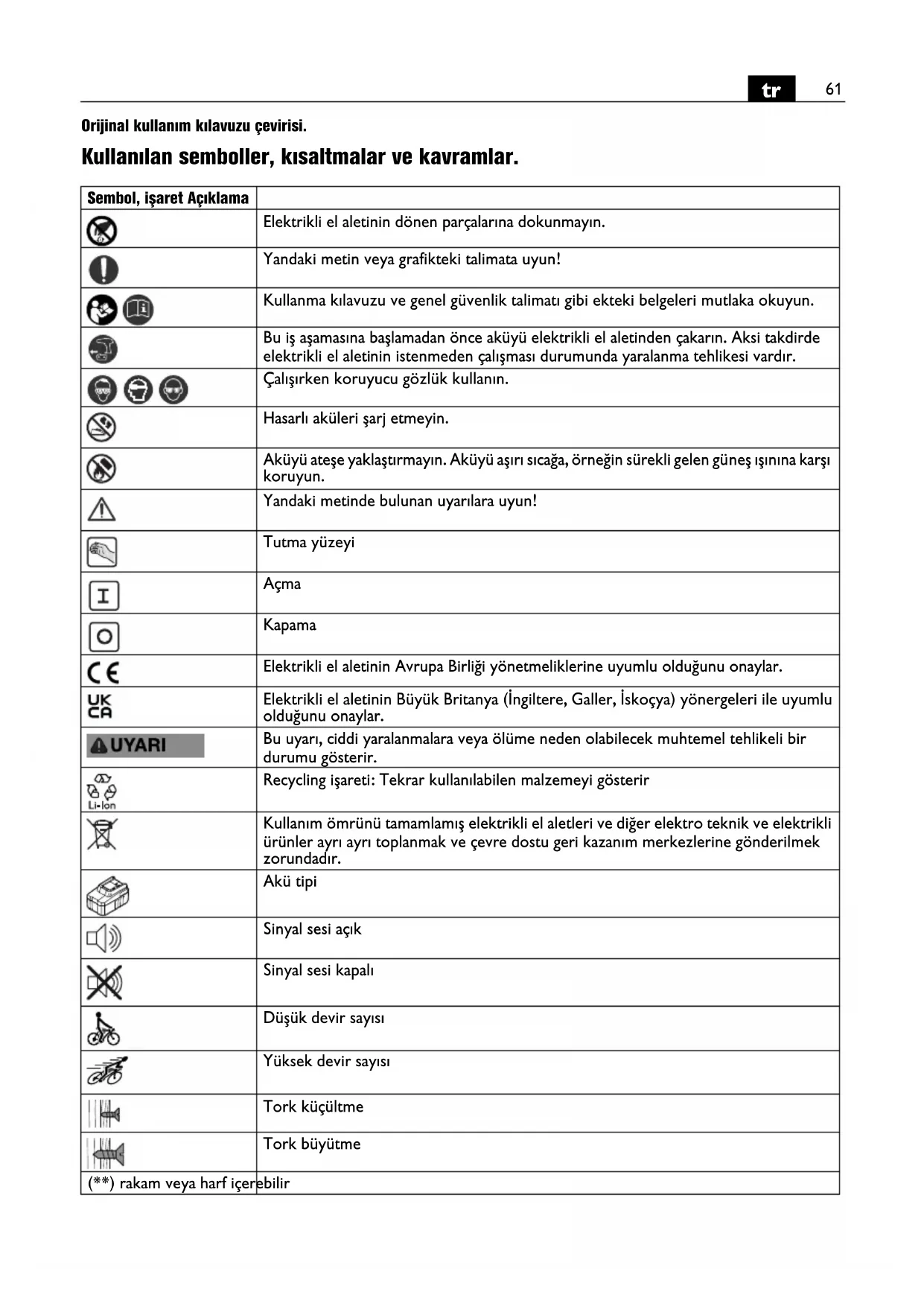

KULLANIM KILAVUZU ASCS 6.3 Select Fein
Orijinal kullanım kılavuzu çevirisi.
Kullanılan semboller, kısaltmalar ve kavramlar.
| Sembol, isaret Açıklama | |
 | Elektrikli el aletinin dönen parçalarına dokunmayın. |
 | Yandaki metin veya grafikteki talimata uyun! |
 | Kullanma kılavuzu ve genel güvenlik talimatı gibi ekteki belgeleri mutlaka okuyun. |
 | Bu iş aşamasına başlamadan önce aküyü elektrikli el aletinden çakarın. Aksi takdirde elektrikli el aletinin istenmeden çalışması durumunda yaralanma tehlikesi vardır. |
 | Çalışırken koruyucu gözlük kullanın. |
 | Hasarlı aküleri şarj etmeyin. |
 | Aküyü ateşe yaklaştırmayın. Aküyü aşırı sıcağa, örneğin sürekli gelen güneş ışınına karşı koruyun. |
| [5WY2] | Yandaki metinde bulunan uyarılara uyun! |
 | Tutma yüzeyi |
 | Açma |
 | Kapama |
 | Elektrikli el aletinin Avrupa Birliği yönetmeliklerine uyumlu olduğunu onaylar. |
| [X088] | Elektrikli el aletinin Büyük Britanya (İngiltere, Galler, İskoçya) yönergeleri ile uyumlu olduğunu onaylar. |
 JYARI | Bu uyarı, ciddi yaralanmalara veya ölüme neden olabilecek muhtemel tehlikeli bir durumu gösterir. |
 | Recycling işareti: Tekrar kullanılabilen malzemeyi gösterir |
 | Kullanım ömrünü tamamlamış elektrikli el aletleri ve diğer elektro teknik ve elektrikli ürünler ayrı ayrı toplanmak ve çevre dostu geri kazanım merkezlerine gönderilmek zorundadır. |
 | Akü tipi |
 | Sinyal sesi açık |
 | Sinyal sesi kapalı |
 | Düşük devir sayısı |
 | Yüksek devir sayısı |
| [26TK] | Tork küçültme |
 | Tork büyütme |
| (**) rakam veya harf içerebilir | |
| Sembol Uluslar arası | birim Ulusal birim Açıklama | ||
| UV V Elektriksel doğru akım | --- | ||
| n_0 | /min, min ^-1 , rpm,r/min | /dak Boştaki devir sayısı | |
| n_1 | /min, min ^-1 , rpm,r/min | /dak Yükteki devir sayısı | |
| M... | Nm Nm Tork(sert/yumuşak vidalama) | ||
| inch İnc İç altügen uç kuvanı | |||
| mm mm Vida çapı | |||
| [X027] | kg kg Ağırlığı EPTA-Procedure 01’e uygun | ||
| L_pA | dB | dB | Ses basıncı seviyesi |
| L_wA | dB | dB | Gürültü emisyonu seviyesi |
| L_pCpeak | dB | dB | En yüksek ses basıncı seviyesi |
| K... | Tolerans | ||
| a | m/s ^2 | m/s ^2 | Titreşim emisyon değeri EN 62841’e göre(üç yönün vektör toplamı) |
| a_h | m/s ^2 | m/s ^2 | Titreşim emisyon değeri (vidalama) |
| m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | m, s, kg, A, mm, V,W, Hz, N, °C, dB,dak, m/s ^2 | Temel ve türetilen değerler uluslararasıbirimler sistemi SI’den alınmıştır. | |
Güvenliğiniz için.
⚠️ UYARI
Bütün güvenlik talimat ve uyarılarını okuyun. Güvenlik talimat ve
uyarılarına uyulmadığı takdirde elektrik çarpması, yangın ve/veya ağır yaralanmalara neden olunabilir.
Bütün güvenlik talimatı ve uyarılarını ilerde kullanmak üzere saklayın.
Bu kullanma kılavuzunu ve ekteki “Genel güvenlik talimatı” ’ını (ürün kodu
3 41 30 465 06 0) esaslı biçimde okuyup tam
olarak anlamadan bu elektrikli el aletini kullanmayın. Anılan belgeleri ileride kullanmak üzere saklayın ve elektrikli el aletini başkalarına verdiğinizde veya devrettiğinizde bu belgeleri de verin.
İlgili ulusal çalışma hükümlerine de uyun.
Elektrikli el aletinin tanımı:
Hava koşullarına karşı korunmalı ortamlarda, FEIN tarafından izin verilen uçlar ve kasesuarla, özellikle kendi kendine delen ve kesen vidalarla kullanılmak üzere, vidaların takılıp sökülmesinde kullanılan elle yönlendirilen vidalama makinesi.
Özel güvenlik talimatı.
Vidan n görün meyen elektrik kablolar na veya aletin kendi şebeke bağlantı kablosuna rastlama olası lıığı bulunan işleri yaparken elektrikli el aletini izolasyonlu tutamağı ndan tutun. Aletin ucu gerilim altındaki kablolara temas edecek olursa aletin metal parçaları da gerilime maruz kalabilir ve kullanıcı elektrik çarpma tehlikesi ile karşı karşıya kalabilir.
Görünmeyen elektrik kablolarına, gaz ve su borularına dikkat edin. Çalışmaya başlamadan önce delme yapacagınız alanı örneğin bir metal tarama cihazı ile kontrol edin.
iş parçasını emniyete alın. Bir germe donanımı ile emniyete alınmış iş parçası elle tutmaya oranla daha güvenli işlenir.
Çalışırken elektrikli el aletini sıkıca tutun. Kısa süreli reaksiyon momentleri ortaya çıkabilir.
Magnezyum içeren malzemeleri işlemeyin. Yangın çıkma tehlikesi vardır.
CFK (Karbon fiber takviyeli plastik) ve asbest içeren malzemeleri işlemeyin. Bu malzemeler kanserojen kabul edilmektedir.
Elektrikli el aletinin üstüne etiket ve işaretlerin vidalanması veya perçinlenmesi yasaktır. Hasar gören izolasyon elektrik çarpmasına karşı koruma sağlamaz. Yapışıcı etiketler kullanın.
Elektrikli el aletinin üreticisi tarafından özel olarak geliştirilmemiş veya onaylanmamış aksesuar kullanmayın. Herhangi bir aksesuarın elektrikli el aletinize uyması güvenli işletme için tek başına yeterli değildir.
Akünün (akü bloğu) kullanımı ve bakımı.
Akü ile çalışırken yanma, yangın, patlama, cilt yaralanması veya benzeri yaralanmalardan kaçınmak için aşağıdaki uyarılara uyun:
Aküler açılmamalı, dağıtılmamalı veya kırılmamalıdır. Aküleri mekanik çarpma ve darbelere karşı koruyun.
Aküler hasar gördüğü veya usulüne aykırı biçimde kullanıldığı takdirde zararlı buhar veya sıvılar dışarı çıkarabilirler. Bu buharlar solunum yollarını tahriş edebilir. Dışarı çıkan akü sıvısı cilt tahrişlerine veya yanmalara neden olabilir.
Aküden dışarı sızan sıvı yakınınızdaki nesnelere ulaşacak olursa, bunları kontrol edin ve sıvının temas ettiği yüzeyi temizleyin ve gerektiğinde nesneyi değiştirin.
Aküyü sıcağa veya ateşe maruz bırakmayın. Aküyü doğrudan güneş ışını alan yerlerde saklamayın.
Aküyü ancak kullanacağını zaman orijinal ambalajından çıkarın.
Elektrikli el aletinin kendinde bir çalışma yapmadan önce aküyü aletten çıkarın. Elektrikli el aleti yanlışlıkla çalışacak olursa yaralanma tehlikesi ortaya çıkar.
Aküyü sadece elektrikli el aleti kapalı durumda iken çıkarın.
Aküyü çocuklardan uzak tutun.
Aküyü temiz tutun ve neme ve suya karşı koruyun.
Akünün ve elektrikli el aletinin kirlenen bağlantı yerlerini kuru ve temiz bir bezle temizleyin.
Sadece elektrikli el aletiniz için tasarlanmış sağlam ve çalışır durumdaki FEIN akülerini kullanın. Yanış, hasarlı, onarım görmüş, modifike edilmiş, taklit veya değişik marka akülerle çalışmak ve bunları şarj etmek yangın ve/veya patlamalara neden olabilir.
Akü şarj cihazının kullanım kılavuzundaki güvenlik talimatı hükümlerine uyun.
El kol titreşimi
Bu talimatta belirtilen titreşim seviyesi EN 62841'e uygun bir ölçme yöntemi ile belirlenmiş olup, elektrikli el aletlerinin mukayesesinde kullanılabilir. Bu değer ayrıca kullanıcıya binen titreşim yükünün geçici olarak tahmin edilmesine de uygundur.
Belirtilen titreşim seviyesi elektrikli el aletinin temel kullanımlarına aittir. Ancak elektrikli el aleti farklı uçlar veya yetersiz bakımla farklı işlerde kullanılacak olursa, titreşim seviyesinde farklılıklar ortaya çıkabilir. Bu da toplam çalışma süresinde kullanıcıya binen titreşim yükünü önemli ölçüde artırabilir.
Kullanıcıya binen titreşim yükünü tam olarak tahmin edebilmek için, aletin kapalı veya açık olduğu halde gerçekten kullanımda olmadığı süreler de dikkate alınmalıdır. Bu, toplam çalışma süresinde kullanıcıya binen titreşim yükünü önemli ölçüde azaltabilir.
Kullanıcıyı titreşim etkilerine karşı korumak üzere ek güvenlik önlemleri tespit edin; örneğin: Elektrikli el aletinin ve uçların bakımı, ellerin sıcak tutulması, iş süreçlerinin organize edilmesi.
Çalışırken dikkat edilmesi gereken hususlar.
Dönme yönü değiştirme şalterini sadece motor dururken kullanın.
Örneğin taşıma esnasında yanlışlıkla çalıştırmayı önlemek için dönme yönü değiştirme şalterini orta konuma getirin.
Aşırı ısınma durumunda elektrikli el aleti kısa ve düşük performanslı impulslarla çalışır. Elektrikli el aletini boşta çalıştırarak soğutun.
Güvenilir vida bağlantıları sağlamak için daima derinlik mesnedi kullanın.
Elektronik tork kapama (Bakınız: Sayfa 6 - 7).
Derinlik mesnedi olmadan çalışırken elektronik tork kapama sistemini kullanabilirsiniz.
Torku sadece motor dururken ayarlayın.
Ayarlanan torka ulaşıldığında motor kapatılır ve bir sinyal sesi duyulur. Kapanma olduktan sonra açma/kapama şalterini bırakın ve bir sonraki vidalama işlemi için şaltere tekrar basın.
Sinyal sesini açıp kapatabilirsiniz.
Tork kademesi “” ne çalışırken elektronik kapama olmaz.
İyi çalışma sonucu elde edebilmek için elektrikli el aletini vidaya doğru kuvvetlice bastırın.
Akünün bakımı.
Saklama, aküyü sadece 5 °C – 45 °C (41 °F – 113 °F) işletme sıcaklığında FEIN şarj cihazlarında çalıştırın ve şarj edin. Akü sıcaklığı şarj işlemi başlangıcında akü işletme sıcaklığı aralığında olmalıdır.
| LED gösterge | Anlamı İşlem | |
| 1 – 4 yeşil LED | Yüzde olarak şarj durumu | İşletme |
| Sürekli kırmızı ışık | Akü hemen hemen boş | Aküyü şarj edin |
| Yanıp sönen kırmızı ışık | Akü işletmeye hazır değil | Aküyü akü işletme sıcaklığı aralağına getirin, sonra şarj edin |
Akünün yüzde olarak gerçek şarj durumu sadece elektrikli el aletinin motoru dorurken gösterilir.
Akü derin deşarj durumunda ise elektronik sistem motoru otomatik olarak durdurur.
Bakım ve müşteri servisi.
Aşırı kullanım koşullarında metaller işlenirken elektrikli el aletinin içinde iletken toz birikebilir. Havalandırma aralıklarından
kuru ve yağsız basınçlı hava ile elektrikli el aletinin iç kısmını sık sık temizleyin.
Asbeste temas eden ürünler onarım işlemine gönderilemez. Asbestle kirlenen ürünleri ülkenizdeki asbest içerikli atıklara ilişkin yasal mevzuata uygun olarak atın.
Bu elektrikli el aletinin güncel yedek parça listesini İnternette www.fein.com. sayfasında bulabilirsiniz.
Aşağıdaki parçaları gerektiğiinde kendiniz de değiştirebilirsiniz: Uçlar, derinlik mesnedi, akü, iskele kançası
Teminat ve garanti.
Ürüne ilişkin teminat piyasaya sunulduğu ülkenin yasal düzenlemeleri çerçevesinde geçerlidir. Ayrıca FEIN, FEIN üretici garanti beyanına uygun bir garanti sağlar. Elektrikli el aletinizin teslimat kapsamında bu kullanma kılavuzunda tanımlanan veya şekli gösterilen aksesuarın sadece bir parçası da bulunabilir.
Uyumluluk beyanı.
CE beyanı Sadece Avrupa Birliği ve EFTA üyeleri (European Free Trade Association) ve sadece AB ve EFTA pazarları için tasarlanan ürünler için geçerlidir. Ürün AB pazarına sunulduğunda UKCA işareti geçerliliğini yitirir.
UKCA beyanı Sadece Britanya pazarı (İngiltere, Galler ve İskoçya) ve Britanya pazarı için tasarlanmış ürünler için geçerlidir. Ürün Britanya pazarına sunulduğunda CE işareti geçerliliğini yitirir.
FEIN firması tek sorumlu olarak bu ürünün bu kullanım kılavuzunun son sayfasında belirtilen ilgili koşullara uygun olduğunu beyan eder.
Teknik belgelerin bulunduğu merkez:
C. & E. Fein GmbH,
D-73529 Schwäbisch Gmünd
Çevre koruma, tasfiye.
Ambalaj malzemesi, kullanım ömrünü tamamlamış elektrikli el aletleri ve aksesuar çevre dostu geri kazanım merkezine gönderilmelidir.
Aküleri sadece deşarj olmuş durumda ve çevre koruma hükümlerine uygun olarak tasfiye yapacak bir merkeze gönderin.
Tam olarak deşarj olmamış akülerde kısa devre tehlikesini önlemek üzere bağlantı fişini yapışkan bantla izole edin.
