| Termék típusa | Akkumulátoros csavarbehajtó |
| Márka | Fein |
| Modell | ASCS 6.3 Select |
| Fő használat | Csavarok meghúzása és kioldása, különösen önfúró és önmenetvágó csavaroknál |
| Tápellátás | Akkumulátor (Li-ion) |
| Akkumulátor töltési hőmérséklet-tartománya | 5 °C – 45 °C |
| Töltöttségi szint kijelzés | LED (1-4 zöld = töltöttségi szint %, folyamatos piros = alacsony, villogó piros = tartományon kívül) |
| Elektronikus nyomatékleállítás | Igen, állítható, be-/kikapcsolható hangjelzéssel |
| Forgásirány | Fordítható, középső reteszelési pozícióval |
| Mélységütköző | Igen, optimális csavarozáshoz |
| Túlmelegedés elleni védelem | Alacsony teljesítményű impulzusos működés |
| Akkumulátor-kompatibilitás | Kizárólag eredeti FEIN akkumulátorok |
| Zajszint | Mért értékek (lásd a használati útmutatót) |
| Rezgés | EN 62841 szerint mérve |
| Karbantartás | Fújjon száraz sűrített levegőt a szellőzőnyílásokba |
| Felhasználó által cserélhető alkatrészek | Munkaszerszámok, mélységütköző, akkumulátor, kampó |
| Biztonság | Olvassa el a figyelmeztetéseket, viseljen szemvédőt, munka előtt vegye ki az akkumulátort |
| Környezetvédelem | Újrahasznosítsa az előírások szerint, ne dobja az akkumulátort tűzbe |
| Garancia | Megfelel a jogszabályi előírásoknak + FEIN gyártói nyilatkozat |
| Megfelelőség | CE és UKCA jelölés a piacnak megfelelően |
| Tartozékok | Mélységütköző, kampó |
| Szerszám típusa | Kézi |
| Külső használat | Időjárásálló helyen |
Gyakran ismételt kérdések - ASCS 6.3 Select Fein
Felhasználói kérdések a következőről ASCS 6.3 Select Fein
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Csavarozó PDF formátumban ingyenesen! Találja meg kézikönyvét ASCS 6.3 Select - Fein és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. ASCS 6.3 Select márka Fein.

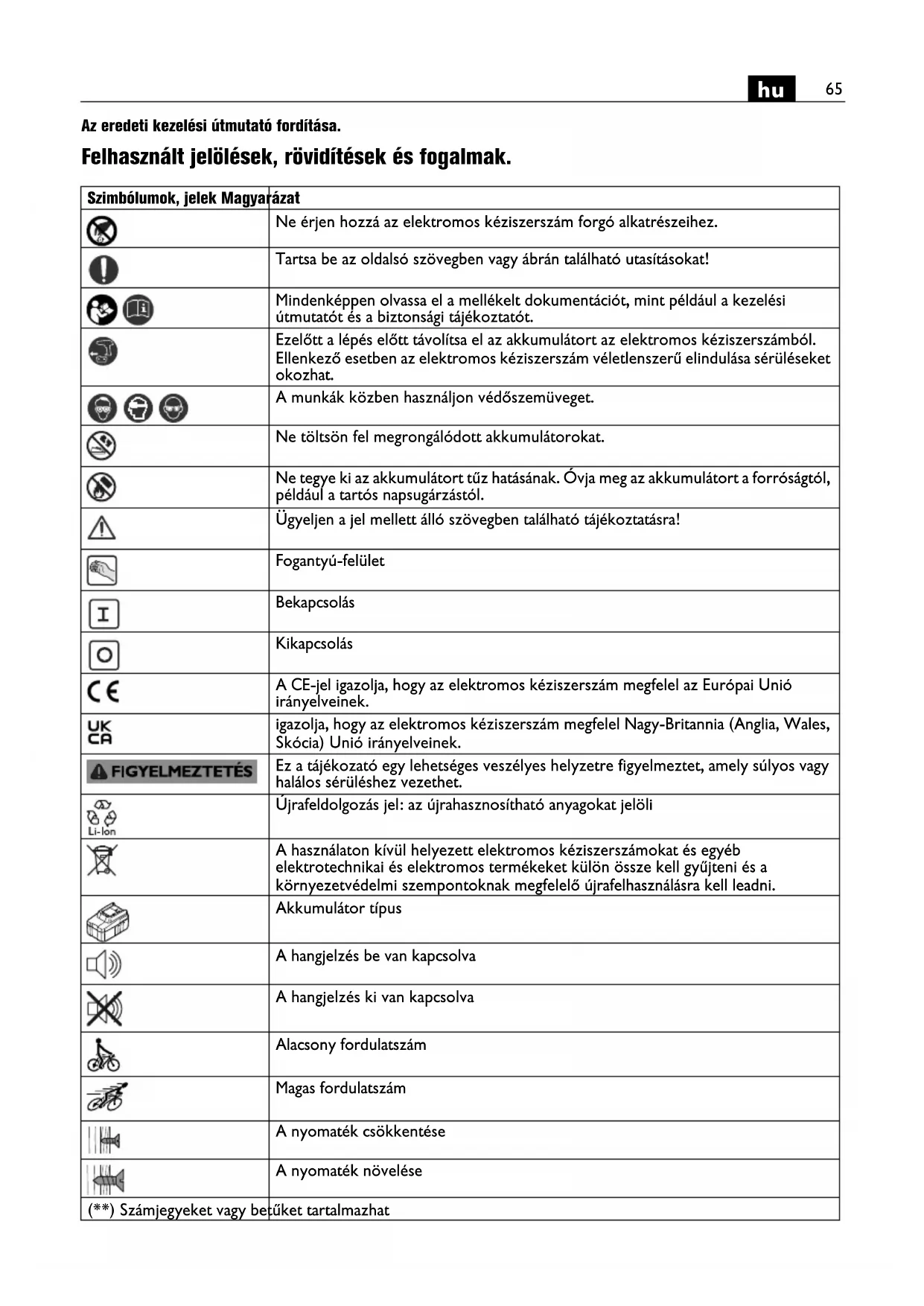

HASZNÁLATI ÚTMUTATÓ ASCS 6.3 Select Fein
Az eredeti kezelési útmutató fordítása.
Felhasznált jelölések, rövidítések és fogalmak.
| Szimbólumok, jelek Magyarázat | |
 | Ne érjen hozzá az elektromos kéziszerszám forgó alkatrészeihez. |
 | Tartsa be az oldalsó szövegben vagy ábrán található utasításokat! |
 | Mindenképpen olvassa el a mellékelt dokumentációt, mint például a kezelési útmutatót és a biztonsági tájékoztatót. |
 | Ezelőtt a lépés előtt távolítsa el az akkumulátort az elektromos kéziszerszámból.Ellenkező esetben az elektromos kéziszerszám véletlenszerű elindulása sérüléseket okozhat. |
 | A munkák közben használjon védőszemüveget. |
 | Ne töltsön fel megrongálódott akkumulátorokat. |
 | Ne tegye ki az akkumulátort tűz hatásának. Óvja meg az akkumulátort a forróságtól,például a tartós napsugárzástól. |
 | Ügyeljen a jel mellett álló szövegben található tájékoztatásra! |
 | Fogantyú-felület |
 | Bekapcsolás |
 | Kikapcsolás |
 | A CE-jel igazolja, hogy az elektromos kéziszerszám megfelel az Európai Unió irányelveinek. |
| [YTGS] | igazolja, hogy az elektromos kéziszerszám megfelel Nagy-Britannia (Anglia, Wales, Skócia) Unió irányelveinek. |
 | Ez a tájékozató egy lehetséges veszélyes helyzetre figyelmeztet, amely súlyos vagy halálos sérüléshez vezethet. |
 | Újrafeldolgozás jel: az újrahasznosítható anyagokat jelöli |
 | A használaton kívül helyezett elektromos kéziszerszámokat és egyéb elektrotechnikai és elektromos termékeket külön össze kell gyűjteni és a környezetvédelmi szempontoknak megfelelő újrafelhasználásra kell leadni. |
 | Akkumulátor típus |
 | A hangjelzés be van kapcsolva |
| [7CZZ] | A hangjelzés ki van kapcsolva |
 | Alacsony fordulatszám |
| [W37DJ] | Magas fordulatszám |
 | A nyomaték csökkentése |
 | A nyomaték növelése |
| (**) Számjegyeket vagy betűket tartalmazhat | |
| Jel Nemzetközi egység Magyarországon | használatos egység | Magyarázat | |
| UV V Elektromos egyenfeszültség | --- | ||
| n_0 | /min, min ^-1 , rpm,r/min | /perc Üresjárati fordulatszám | |
| n_1 | /min, min ^-1 , rpm,r/min | /perc Fordulatszám terhelés alatt | |
| M... | Nm Nm Nyomaték (kemény/lágy csavarozás) | ||
| ○ | inch coll Belső hatlapos szerszámbefogó egység | ||
| ∅mmø | mm mm Csavarátmérő | ||
| kg kg Súly az „EPTA-Procedure 01” (01 EPTA-szabvány) szerint | |||
| L_pA | dB dB Hangnyomás szint | ||
| L_wA | dB dB Hangteljesítmény szint | ||
| L_pCpeak | dB dB Hangnyomásszint csúcsérték | ||
| K... | Szórás | ||
| a | m/s ^2 | m/s ^2 | A rezgéskibocsátási összérték (a három irányban mért rezgés vektorösszege) az EN 62841 szabványnak megfelelően |
| a_h | m/s ^2 | m/s ^2 | Rezgéskibocsátási érték (csavarozás) |
| m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | m, s, kg, A, mm, V,W, Hz, N, °C, dB,perc, m/s ^2 | Az SI nemzetközi egységrendszer alapegységei és levezetett egységei. | |
Az Ön biztonsága érdekében.
FIGYELMEZTETÉS
Olvassa el az összes biztonsági figyelmeztetést
és előírást. A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Kérjük a későbbi használatra gondosan őrizze meg ezeket a biztonsági előírásokat és utasításokat.
Ne használja ezt az elektromos kéziszerszámot, mielőtt gondosan el nem olvasta és meg nem értette ezt a kezelési útmutatót és a mellékelt
„Általános biztonsági tájékoztatót” (dokumentáció száma: 3 41 30 465 06 0). A fent megnevezett dokumentációt a későbbi használathoz örizze meg és az elektromos kéziszerszám továbbadása vagy eladása esetén adja tovább az új tulajdonosnak.
Ugyanígy tartsa be az idevonatkozó helyi munkavédelmi rendelkezéseket.
Az elektromos kéziszerszám rendeltetése:
Ez a kézzel vezetett csavarozógép az időjárás hatásaitól védett helyen a FEIN cég által engedélyezett szerszámokkal és tartozékokkal, csavarok be- és kihajtására, speciálisan az önfúró és menetformázó csavarok be- és kihajtására szolgál.
Biztonsági információk.
Az elektromos kéziszerszámot csak a szigetelt fogantyúfelületeknél tartsa fogva, ha olyan munkát végez, amelynek során a csavar feszültség alatt álló, kívülről nem látható vezetékekhez érhet. Ha a berendezés egy feszültség alatt álló vezetékhez ér, az elektromos kéziszerszám fémrészei szintén feszültség alá kerülhetnek és áramütéshez vezethetnek.
Ügyeljen a munkaterület alatt fekvő rejtett elektromos vezetékekre, gáz- és vízcsövekre. Ellenőrizze a munka megkezdése előtt a munkaterületet, használjon ehhez például egy fémkereső készüléket.
A megmunkálásra kerülő munkadarabot megfelelően rögzítse. Egy befogó szerkezettel rögzített munkadarab biztonságosabban van rögzítve, mintha csak a kezével tartaná.
Tartsa szorosan az elektromos kéziszerszámot. Rövid időre igen nagy nyomaték léphet fel.
Ne munkáljon meg a berendezéssel magnéziumot tartalmazó anyagokat. Ellenkező esetben tüzveszély lép fel.
Ne munkáljon meg a berendezéssel CFK-t (szénszállal erősített műanyagot) vagy azbesztet tartalmazó anyagokat. Ezek az anyagok rákkeltő hatásúak.
Az elektromos kéziszerszámra táblákat és jeleket csavarokkal vagy szegecsekkel felerősíteni tilos. Egy megrongálódott szigetelés már nem nyújt védelmet az áramütés ellen. Használjon öntapadós matricákat.
Ne használjon olyan tartozékokat, amelyeket nem az elektromos kéziszerszámot gyártó cég fejlesztett ki, vagy amelynek használatát az nem engedélyezte.
Biztonságos üzemelést csak úgy lehet elérni, ha a tartozék pontosan hozzáillik az Ön elektromos kéziszerszámához.
Az akkumulátor (akkumulátor-blokk) felhasználása és kezelése.
Az akkumulátor kezelése során felmerülő veszélyek, mint égési sérülések, tüz, robbanás, börsérülések és egyéb sérülések elkerülésére vegye tekintetbe az alábbi előírásokat:
Az akkumulátorokat nem szabad szétszerelni, kinyitni vagy feldarabolni. Ne tegye ki az akkumulátort mechanikus igénybevételnek. Az akkumulátor
megrongálódása és szakszerűtlen használata esetén abból káros gőzők és folyadékok távozhatnak. A gőzök ingerelhetik a légutakat. A kilépő akkumulátorfolyadék bőrirritációkat vagy égéses bőrsérüléseket okozhat.
Ha az akkkumulátorból kilépő folyadék a szomszédos részeket benedvesíti, ellenőrizze és tisztítsa meg, illetve szükség esetén cserélje ki ezeket a részeket.
Ne tegye ki az akkumulátort hőhatásnak, illetve tűz behatásának. Ne tárolja az akkumulátort közvetlen napsütésben.
Az akkumulátort csak akkor vegye ki az eredeti csomagolásból, ha használni akarja.
Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt vegye ki az akkumulátort az elektromos kéziszerszámból. Ha az elektromos kéziszerszám véletlenszerűen elindul, sérülésveszély áll fenn.
Az akkumulátort csak kikapcsolt állapotú elektromos kéziszerszámból távolítsa el.
Tartsa távol az akkumulátort a gyerekektől.
Tartsa tisztán és folyadékoktól valamint víztől védve az akkumulátort. Az akkumulátor és az elektromos kéziszerszám elszennyeződött csatlakozásait egy tiszta, száraz kendővel tisztítsa meg.
Csak kifogástalan állapotú, eredeti FEIN akkumulátorokat használjon, amelyek az Ön elektromos kéziszerszámához vannak előírányzova. A nem az elektromos kéziszerszámhoz való, megrongálódott, javított vagy újrafeldolgozott akkumulátorokkal, utánzatokkal és idegen gyártmányú akkumulátorokkal végzett munka, illetve az ilyen akkumulátorok feltöltése tűz- és/vagy robbanásveszélyes.
Tartsa be az akkumulátor töltőkészülék kezelési utasításában található biztonsági előírásokat.
Kéz-kar vibráció
Az ezen előírásokban megadott rezgésszint az EN 62841 szabványban rögzített mérési módszerrel került meghatározásra és a készülékek összehasonlítására ez az érték felhasználható. Az érték a rezgési terhelés ideiglenes megbecsülésére is alkalmazható.
A megadott rezgésszint az elektromos kéziszerszám fő alkalmazási területeire vonatkozik. Ha az elektromos kéziszerszámot más célokra, eltérő szerszámokkal, vagy nem kielégítő karbantartás mellett használják, a rezgésszint a fenti értékektől eltérhet. Ez az egész munkaidőre vonatkozó rezgési terhelést lényeges mértékben megnövelheti.
A rezgési terhelés pontos megbecsüléséhez figyelembe kell venni azokat az időszakokat is, amikor a berendezés kikapcsolt állapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen használatra. Ez az egész munkaidőre vonatkozó rezgési terhelést lényeges mértékben csökkentheti.
Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések hatása elleni védelmére, például: az elektromos kéziszerszám és a szerszámok megfelelő karbantartása, a kezek melegen tartása, a munkafolyamatok átgondolt megszervezése.
Kezelési tájékoztató.
Az irányváltót csak álló motor mellett szabad átkapcsolni.
Állítsa a forgásirány-kapcsolót a középső helyzetbe, hogy például szállításnál elkerülje a véletlenszerű üzembe helyezést.
Túlmelegedés esetén az elektromos kéziszerszám rövid, alacsony teljesítményű impulzusokkal fut. Hagyja alapjáratban lehülni az elektromos kéziszerszámot.
A megbízható eredmény érdekében a csavarozást mindig mélységhatárolóval felszerelt berendezéssel hajtsa csak végre.
Elektronikus forgatónyomatékfüggő lekapcsolás (lásd a 6 – 7).
A mélységütköző nélkül végzett munkákhoz használhatja az elektronikus forgatónyomatékfüggő lekapcsolást.
A forgatónyomatékot csak álló motor mellett szabad beállítani.
A motor a beállított forgatónyomaték elérésekor kikapcsolódik és felhangzik egy hangjelzés. A sikeres kikapcsolás után engedje el a be-/kikapcsolót és egy további csavarozáshoz újra nyomja be.
A hangjelzést ki és be lehet kapcsolni.
A „” hyomaték-fokozat használata során nem kerül sor elektronikus kikapcsolásra.
Az optimális eredmények eléréséhez nyomja rá elegendő erőel az elektromos kéziszerszámot a csavarra.
Az akkumulátor kezelése.
Az akkumulátort csak az 5 °C – 45 °C (41 °F – 113 °F) üzemi hömérséklet-tartományban tárolja, üzemeltesse és ebben a tartományban is csak FEIN töltőkészülékekkel töltse. Az akkumulátor hömérsékletének a töltési folyamat kezdetén az akkumulátor megengedett üzemeltetési hömérséklet tartományában kell lennie.
| LED-kijelző Magyarázat Művelet | ||
| 1 – 4 zöld LED | Töltési szint kijelzés százalékban | Üzemelés |
| piros tartós fény | Az akkumulátor majdnem üres | Töltse fel az akkumulátort |
| piros villogó fény | Az akkumulátor nem üzemkész | Hozza az akkumulátort a megengedett üzemeltetési hőmérséklet tartományba, majd töltse fel |
Az akkumulátor tényleges, százalékban megadott feltöltési szintje csak az elektromos kéziszerszám álló motorja mellett kerül kijelzésre.
Mielőtt az akkumulátor mélykisülése bekövetkezne, az elektronika automatikusan kikapcsolja az elektromos kéziszerszámot.
Üzembentartás és vevőszolgálat.
Különösen hátrányos körülmények fennállása esetén fémek megmunkálásakor az elektromos kéziszerszám belsejébe
elektromosan vezetőképes por rakódhat le. Fújja ki gyakran az elektromos kéziszerszám belső terét a szellőzőnyíláson keresztül száraz és olajmentes préslevegővel.
Az olyan termékeket, amelyek azbeszttel kerültek érintkezésbe, nem szabad javításra leadni. Az azbeszttel szennyezett termékeket az adott országban érvényes, az azbesztet tartalmazó hulladékokra vonatkozó előírásoknak megfelelően kell ártalmatlanítani. Ennek az elektromos kéziszerszámnak a pillanatnyilag érvényes pótalkatrész-listáját az interneten a www.fein.com címen találhatja meg.
A következő alkatrészeket szükség esetén Ön is kicserélheti: Betétszerszámok, mélységütköző, akkumulátor, kampó
Jótállás és szavatosság.
A termékre vonatkozó jótállás a forgalomba hozási országban hatályos törvényes rendelkezéseknek megfelelően érvényes. Termékeinket ezen túlmenően a FEIN jótállási nyilatkozatában leírtaknak megfelelő kiterjesztett garanciával szállítjuk.
Az elektromos kéziszerszám szállítási terjedelmében lehet, hogy az ezen kezelési útmutatóban leírásra vagy ábrázolásra került tartozékoknak csak egy része található meg.
Megfelelőségi nyilatkozat.
A CE-nyilatkozat csak az Európai Unió és az EFTA (Európai Szabadkereskedelmi Társulás) országaira és csak azokra a termékekre érvényes, amelyek az EU-vagy EFTA-piac számára kerültek gyártásra. A terméknek az EU-piacon való forgalombahozatala után az UKCA-jel érvényét veszti.
Az UKCA-nyilatkozat csak a brit piacra (Angliára, Walesre és Skóciára) és csak azokra a termékekre vonatkozik, amelyek a brit piac számára kerültek gyártásra. A terméknek a brit piacon való forgalombahozatala után a CE-jel érvényét veszti.
A FEIN egyedüli felelőséggel kijelenti, hogy ez a termék megfelel az ezen kezelési útmutató utolsó oldalán megadott idevonatkozó előírásoknak.
A műszaki dokumentáció a következő helyen található: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd
Környezetvédelem, hulladékkezelés.
A csomagolásokat, a selejtes elektromos kéziszerszámokat és tartozékokat a környezetvédelmi szempontoknak megfelelően kell újra felhasználni.
Az akkumulátorokat csak kisütött állapotban adja le a megfelelő ártalmatlanításra.
Nem teljesen kisütött akkumulátorok esetén elövigyázatosságból, rövidzárlatok megakadályozására a csatlakozókat szigetelőszalaggal szigetelje le.
““”““”““”““”““”““”““”““”““”““”““”““”““”““”““”““”““”““”““”““”““”““”““”““”““”““”““”““”““”““”““”““”““”““” “
