| Тип продукта | Аккумуляторный шуруповерт |
| Бренд | Fein |
| Модель | ASCS 6.3 Select |
| Основное применение | Завинчивание и отвинчивание винтов, особенно саморезов и самонарезающих винтов |
| Питание | Аккумулятор (Li-ion) |
| Диапазон температуры зарядки аккумулятора | 5 °C – 45 °C |
| Индикация уровня заряда | Светодиоды (1–4 зеленых = % заряда, красный постоянный = низкий, красный мигающий = вне диапазона) |
| Электронное отключение по крутящему моменту | Да, регулируемый, со звуковым сигналом, который можно включить/выключить |
| Направление вращения | Реверсивное с центральным блокировочным положением |
| Ограничитель глубины | Да, для оптимального завинчивания |
| Защита от перегрева | Работа с импульсами малой мощности |
| Совместимость аккумулятора | Только оригинальные аккумуляторы FEIN |
| Уровень шума | Измеренные значения (см. инструкцию) |
| Вибрация | Измерено по EN 62841 |
| Обслуживание | Продувать сухим сжатым воздухом вентиляционные щели |
| Детали, заменяемые пользователем | Рабочие инструменты, ограничитель глубины, аккумулятор, крюк |
| Безопасность | Читать предупреждения, использовать защиту глаз, извлекать аккумулятор перед работой |
| Защита окружающей среды | Утилизировать согласно инструкциям, не бросать аккумулятор в огонь |
| Гарантия | Соответствует законодательным требованиям + заявление производителя FEIN |
| Соответствие | Маркировка CE и UKCA в зависимости от рынка |
| Включенные аксессуары | Ограничитель глубины, крюк |
| Тип инструмента | Переносной |
| Использование на улице | Защищенное от непогоды |
Часто задаваемые вопросы - ASCS 6.3 Select Fein
Вопросы пользователей о ASCS 6.3 Select Fein
0 вопрос об этом устройстве. Ответьте на те, что знаете, или задайте свой.
Задать новый вопрос об этом устройстве
Скачайте инструкцию для вашего шуруповерт в формате PDF бесплатно! Найдите своё руководство ASCS 6.3 Select - Fein и возьмите своё электронное устройство обратно в руки. На этой странице опубликованы все документы, необходимые для использования вашего устройства. ASCS 6.3 Select бренда Fein.

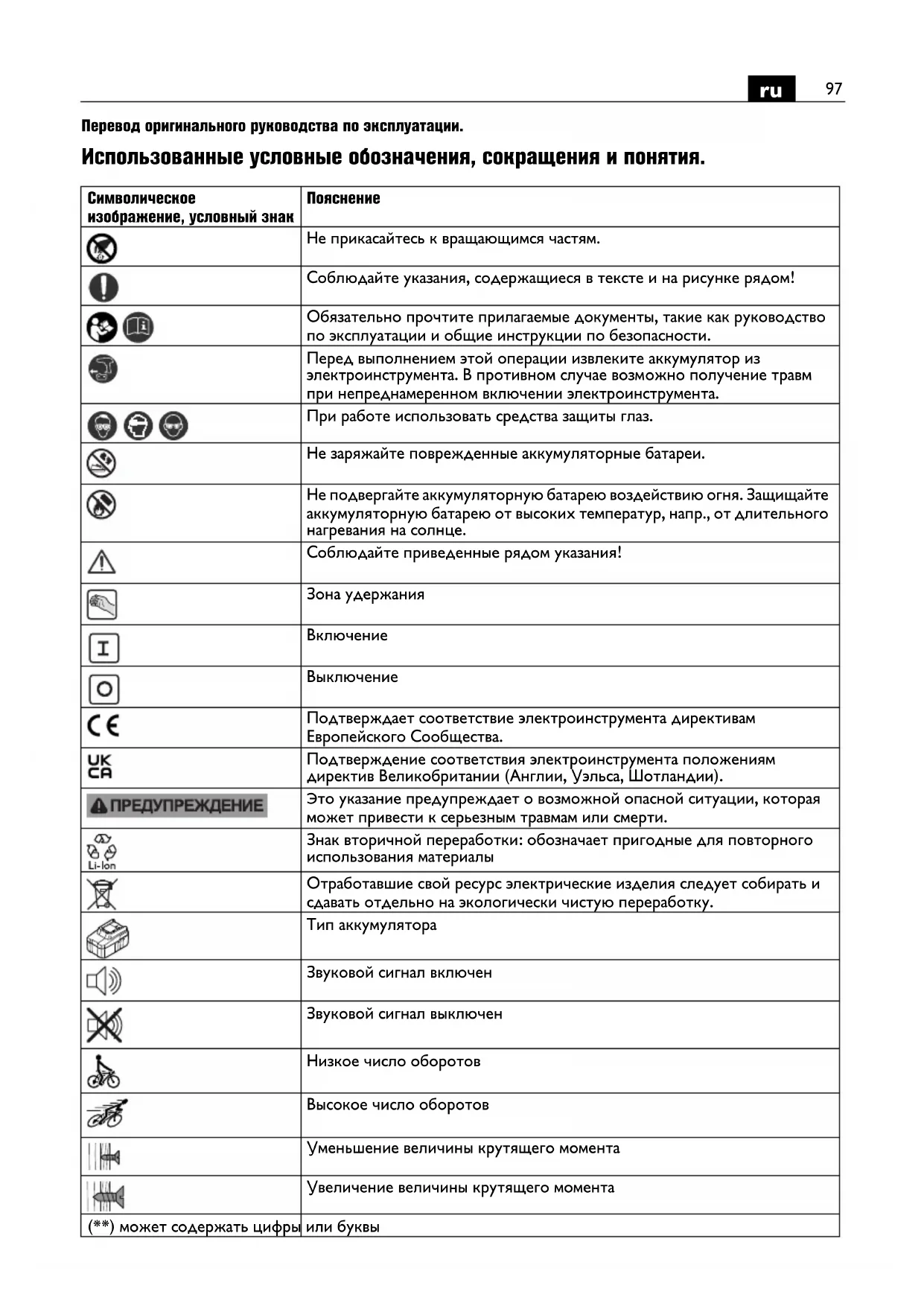

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ASCS 6.3 Select Fein
Перевод оригинального руководства по эксплуатации.
Использованные условные обозначения, сокращения и понятия.
| Символическое изображение, условный знак | Пояснение |
 | Не прикасайтесь к вращающимся частям. |
| [XXT7] | Соблюдайте указания, содержащиеся в тексте и на рисунке рядом! |
 | Обязательно прочтите прилагаемые документы, такие как руководство по эксплуатации и общие инструкции по безопасности. |
 | Перед выполнением этой операции извлеките аккумулятор из электроинструмента. В противном случае возможно получение травм при непреднамеренном включении электроинструмента. |
 | При работе использовать средства защиты глаз. |
 | Не заряжайте поврежденные аккумуляторные батареи. |
 | Не подвергайте аккумуляторную батарею воздействию огня. Защищайте аккумуляторную батарею от высоких температур, напр., от длительного нагревания на солнце. |
 | Соблюдайте приведенные рядом указания! |
 | Зона удержания |
| [2TAA] | Включение |
 | Выключение |
 | Подтверждает соответствие электроинструмента директивам Европейского Сообщества. |
 | Подтверждение соответствия электроинструмента положениям директив Великобритании (Англии, Уэльса, Шотландии). |
 IРЕДУПРЕЖДЕНИЕ | Это указание предупреждает о возможной опасной ситуации, которая может привести к серьезным травмам или смерти. |
 | Знак вторичной переработки: обозначает пригодные для повторного использования материалы |
 | Отработавшие свой ресурс электрические изделия следует собирать и сдавать отдельно на экологически чистую переработку. |
 | Тип аккумулятора |
 | Звуковой сигнал включен |
 | Звуковой сигнал выключен |
 | Низкое число оборотов |
 | Высокое число оборотов |
 | Уменьшение величины крутящего момента |
 | Увеличение величины крутящего момента |
| (**) может содержать цифры или буквы | |
| Условный знак | Единица измерения, международное обозначение | Единица измерения, русское обозначение | Пояснение |
| U | V--- | B--- | Электрическое напряжение постоянного тока |
| n_0 | /min, min ^-1 , rpm, r/min | /мин | Число оборотов холостого хода |
| n_1 | /min, min ^-1 , rpm, r/min /мин | Н Число оборотов под | нагрузкой |
| M... | Nm Нм Крутящий момент | (завинчивание в | твердые/мягкие материалы) |
| inch дюйм Шестигранный | патрон | ||
| ### | mm | мм | Диаметр шурупа |
 | kg кг Вес согласно ЕРТА-Procedure 01 | ||
| L_pA | dB | дБ | Уровень звукового давления |
| L_wA | dB | дБ | Уровень звуковой мощности |
| L_pCpeak | dB | дБ | Макс. уровень звукового давления |
| K... | Погрешность | ||
| a | m/s ^2 | m/c ^2 | Вибрация в соответствии с EN 62841 (векторная сумма трех направлений) |
| a_h | m/s ^2 | m/c ^2 | Вибрация (завинчивание/отвинчивание) |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, c, кг, A, мм, В, Вт, Гц, Н, °C, дБ, мин, m/c ^2 | Основные и производные единицы измерения Международной системы единиц СИ. | |
Для Вашей безопасности.
ПРЕДУПРЕЖДЕНИЕ
Прочтите все указания и инструкции по технике
безопасности. Упущения, допущенные при соблюдении указаний и инструкций по технике безопасности, могут стать причиной поражения электрическим током, пожара и тяжелых травм. Сохраняйте эти инструкции и указания для будущего использования.
Не применяйте настоящий электроинструмент, предварительно не изучив основательно и полностью не усвоив это руководство по эксплуатации, а также приложенные «Общие указания по технике безопасности» (номер публикации 34130465060). С о храняйте названные документы для дальнейшего использования и приложите их к электроинструменту при его передаче другому лицу или при его продаже. Учитывайте также соответствующие национальные правила по охране труда.
Назначение электроинструмента:
Ручной шуруповерт для завинчивания и отвинчивания шурупов, особенно для завинчивания/отвинчивания самосверлящих и самонарезных шурупов, для использования в закрытых помещениях с допущенными фирмой FEIN рабочими инструментами и принадлежностями.
Специальные указания по технике безопасности.
При выполнении работ, при которых шуруп может задеть скрытую электропроводку, держите электроинструмент за изолированные ручки.
Контакт с находящейся под напряжением проводкой может привести к поражению электрическим током.
Следите за скрытой электрической проводкой, газопроводом и водопроводом. До начала работы проверить рабочий участок, например, металлоискателем.
Закрепляйте обрабатываемую деталь.
Закрепленная, например, в тисках деталь удерживается надежнее, чем в Вашей руке.
Крепко держите электроинструмент в руках. Не исключено возникновение отдачи.
Не работайте с материалами, содержащими магний.
Существует опасность возгорания.
Не обрабатывайте СКК (усиленную углеродным волокном пластмассу) и асбестосодержащие материалы. Эти материалы являются канцерогенными.
Запрещается закреплять на электроинструменте таблички и обозначения с помощью винтов и заклепок. Поврежденная изоляция не защищает от поражения электрическим током. Применять приклеиваемые таблички.
Не применяйте принадлежности, которые не были специально сконструированы изготовителем электроинструмента или на применение которых нет разрешения изготовителя. Безопасная эксплуатация не обеспечивается только тем, что принадлежности подходят к Вашему электроинструменту.
Использование и обращение с аккумуляторами (анкумуляторными блоками).
В целях исключения при обращении с аккумуляторами таких опасностей, как получение ожогов, возгорание, взрыв, повреждение кожи и получение других травм, соблюдайте следующие указания:
Аккумуляторы нельзя разбирать, открывать или раскалывать. Не подвергайте аккумуляторы механическим ударам. При повреждении
аккумулятора и ненадлежащем его использовании возможно выделение паров и жидкостей.
Вдыхание паров может привести к раздражению дыхательных путей. Вылившаяся аккумуляторная жидкость способна вызвать кожные раздражения и ожоги.
Если вылившаяся из поврежденного аккумулятора жидкость попадет на окружающие предметы и детали, проверьте их, очистите и при необходимости поменяйте.
Не подвергайте аккумуляторную батарею воздействию тепла и огня. Не храните аккумуляторы под прямыми солнечными лучами.
Вынимайте анкумуляторы из оригинальной упаковки только лишь непосредственно перед их использованием.
Перед выполнением любых манипуляций с электроинструментом извлекайте из него анкумуляторную батарею. Самопроизвольное включение электроинструмента чревато опасностью травм.
Вынимайте аккумулятор только при выключенном электроинструменте.
Не допускайте попадания аккумуляторов в руки детей.
Содержите аккумуляторы в чистоте, защищайте их от воздействия влаги и попадания на них воды.
Очищайте загрязненные контакты аккумулятора и электроинструмента сухой, чистой тряпкой.
Используйте только исправные оригинальные анкумуляторы фирмы FEIN, предназначенные для данного электроинструмента. При работе с
неподходящими, поврежденными, отремонтированными или восстановленными аккумуляторами, подделками или аккумуляторами других производителей, а также при их зарядке существует опасность возгорания и/или взрыва.
Соблюдайте указания по технике безопасности, содержащиеся в руководстве по эксплуатации зарядного устройства для аккумуляторов.
Вибрация, действующая на кисть-руку
Указанный в этих инструкциях уровень вибрации определен в соответствии с методикой измерений, предписанной EN 62841, и может использоваться для сравнения электроинструментов. Он пригоден также для предварительной оценки вибрационной нагрузки.
Уровень вибрации указан для основных областей применения электроинструмента. Он может отличаться при использовании электроинструмента для других применений, использовании иных рабочих инструментов или недостаточном техобслуживании. Следствием может явиться значительное увеличение вибрационной нагрузки в течение всей продолжительности работы.
Для точной оценки вибрационной нагрузки нужно учитывать также и время, когда инструмент выключен или, хоть и включен, но не находится в работе. Это может снизить среднюю вибрационную нагрузку в течение всей продолжительности работы.
Предусмотрите дополнительные меры предосторожности для защиты пользователя от воздействия вибрации, как напр.: техобслуживание электроинструмента и принадлежностей, теплые руки, организация труда.
Указания по пользованию.
Приводите в действие переключатель направления вращения только при остановленном двигателе.
Установите переключатель направления вращения в среднее положение, чтобы избежать непреднамеренного включения, напр., при транспортировке.
При перегреве электроинструмент работает с короткими, слабыми рывками. Дайте электроинструменту остыть на холостом ходу.
В целях достижения надежных результатов работы всегда используйте при завинчивании ограничитель глубины.
Электронное отключение крутящего момента (см. стр. 6 – 7).
При работах без ограничителя глубины можно использовать электронное отключение крутящего момента.
Настраивайте крутящий момент только при остановленном двигателе.
При достижении настроенного крутящего момента двигатель отключается и раздается звуковой сигнал. После отключения отпустите выключатель и затем снова нажмите на него для выполнения следующей операции закручивания.
Звуковой сигнал можно включать и выключать.
При работе на ступени крутящего момента « электронное отключение не производится.
Для достижения хороших результатов работы прижимайте электроинструмент к винту с достаточной силой.
Обращение с аккумулятором.
Храните, используйте и заряжайте аккумулятор только зарядными устройствами FEIN в диапазоне рабочей температуры аккумулятора 5 °C – 45 °C (41°F – 113°F). В начале зарядки температура аккумулятора должна находиться в рабочем диапазоне.
| Светодиодный индикатор | Значение Действие | |
| 1 – 4 зеленых светодиода | степень зарядки в процентах | Эксплуатация |
| красный немигающий световой сигнал | Аккумулятор почти разряжен | Зарядите аккумулятор |
| красный мигающий световой сигнал | Аккумулятор не готов к работе | Подождите, пока аккумулятор не достигнет диапазона рабочей температуры, и затем зарядите |
Действительная степень зарядки аккумулятора в процентах отображается только при остановленном двигателе электроинструмента.
Прежде чем аккумулятор сможет достичь состояния глубокой разрядки, электроника автоматически выключает двигатель.
Техобслуживание и сервисная служба.
В экстремальных условиях работы при обработке металлов внутри электроинструмента может собираться
токопроводящая пыль. Регулярно продувайте внутреннюю полость электроинструмента через вентиляционные щели сухим и не содержащим масла сжатым воздухом.
Изделия, контактировавшие с асбестом, нельзя отдавать в ремонт. Утилизируйте загрязненные асбестом изделия в соответствии с действующими национальными предписаниями по утилизации отходов, содержащих асбест.
Актуальный список запчастей к этому электроинструменту Вы найдете в Интернете по адресу: www.fein.com.
При необходимости Вы можете самостоятельно заменить следующие части: вставные рабочие инструменты, ограничитель глубины, аккумулятор, крючок для подвески на лесах
Обязательная гарантия и дополнительная гарантия изготовителя.
Обязательная гарантия на изделие предоставляется в соответствии с законоположениями в стране пользователя. Сверх этого, FEIN предоставляет дополнительную гарантию в соответствии с гарантийным обязательством изготовителя FEIN. Комплект поставки Вашего электроинструмента может не включать весь набор описанных или изображенных в этом руководстве по эксплуатации принадлежностей.
Декларация соответствия.
Декларация СЕ действует только для стран Европейского союза и ЕАСТ (Европейской ассоциации свободной торговли) и только для изделий, предназначенных для рынка ЕС или ЕАСТ. После ввода изделия в оборот на рынке ЕС знак UKCA становится недействительным.
Декларация UKCA действует только для рынка Великобритании (Англии, Уэльса и Шотландии) и только для изделий, предназначенных для рынка Великобритании. После ввода изделия в оборот на рынке Великобритании знак СЕ становится недействительным.
С исключительной ответственностью фирма FEIN заявляет, что настоящее изделие соответствует нормативным документам, приведенным на последней странице настоящего руководства по эксплуатации.
Техническая документация: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd
Охрана окружающей среды, утилизация.
Упаковку, пришедшие в негодность электроинструменты и принадлежности следует собирать для экологически чистой утилизации. Сдавайте аккумуляторы на утилизацию только в разряженном состоянии.
Для предотвращения коротких замыканий в неполностью разряженных аккумуляторах изолируйте штекерные соединения клейкой лентой.
