| Produkta veids | Bezvadu skrūvgriezis |
| Zīmols | Fein |
| Modelis | ASCS 6.3 Select |
| Galvenais pielietojums | Skrūvju pievilkšana un atskrūvēšana, īpaši pašurbjošas un pašvītņojošas skrūves |
| Barošana | Akumulators (Li-ion) |
| Akumulatora uzlādes temperatūras diapazons | 5 °C – 45 °C |
| Uzlādes līmeņa indikācija | LED (1 līdz 4 zaļi = % uzlādes, pastāvīgi sarkans = zems, mirgojošs sarkans = ārpus diapazona) |
| Elektroniskā griezes momenta izslēgšana | Jā, regulējama, ar ieslēdzamu/izslēdzamu skaņas signālu |
| Rotācijas virziens | Reverse ar bloķēšanas viduspozīciju |
| Dziļuma ierobežotājs | Jā, optimālai skrūvēšanai |
| Pārkaršanas aizsardzība | Darbība ar vāja jaudas impulsiem |
| Akumulatora saderība | Tikai oriģinālie FEIN akumulatori |
| Trokšņa līmenis | Izmērītās vērtības (skatīt instrukciju) |
| Vibrācijas | Izmērītas saskaņā ar EN 62841 |
| Apkope | Izpūst sausu saspiestu gaisu ventilācijas spraugās |
| Lietotāja nomaināmas daļas | Darba instrumenti, dziļuma ierobežotājs, akumulators, āķis |
| Drošība | Izlasi brīdinājumus, nēsā acu aizsardzību, pirms darba izņem akumulatoru |
| Vides aizsardzība | Pārstrādā saskaņā ar direktīvām, nemet akumulatoru ugunī |
| Garantija | Atbilst juridiskajiem noteikumiem + FEIN ražotāja deklarācijai |
| Atbilstība | CE un UKCA marķējumi atbilstoši tirgum |
| Iekļautie aksesuāri | Dziļuma ierobežotājs, āķis |
| Instrumenta veids | Pārnēsājams |
| Āra lietošana | Aizsargāts no laikapstākļiem |
Bieži uzdotie jautājumi - ASCS 6.3 Select Fein
Lietotāju jautājumi par ASCS 6.3 Select Fein
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Skrūvgriezis PDF formātā bez maksas! Atrodiet savu rokasgrāmatu ASCS 6.3 Select - Fein un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. ASCS 6.3 Select zīmola Fein.

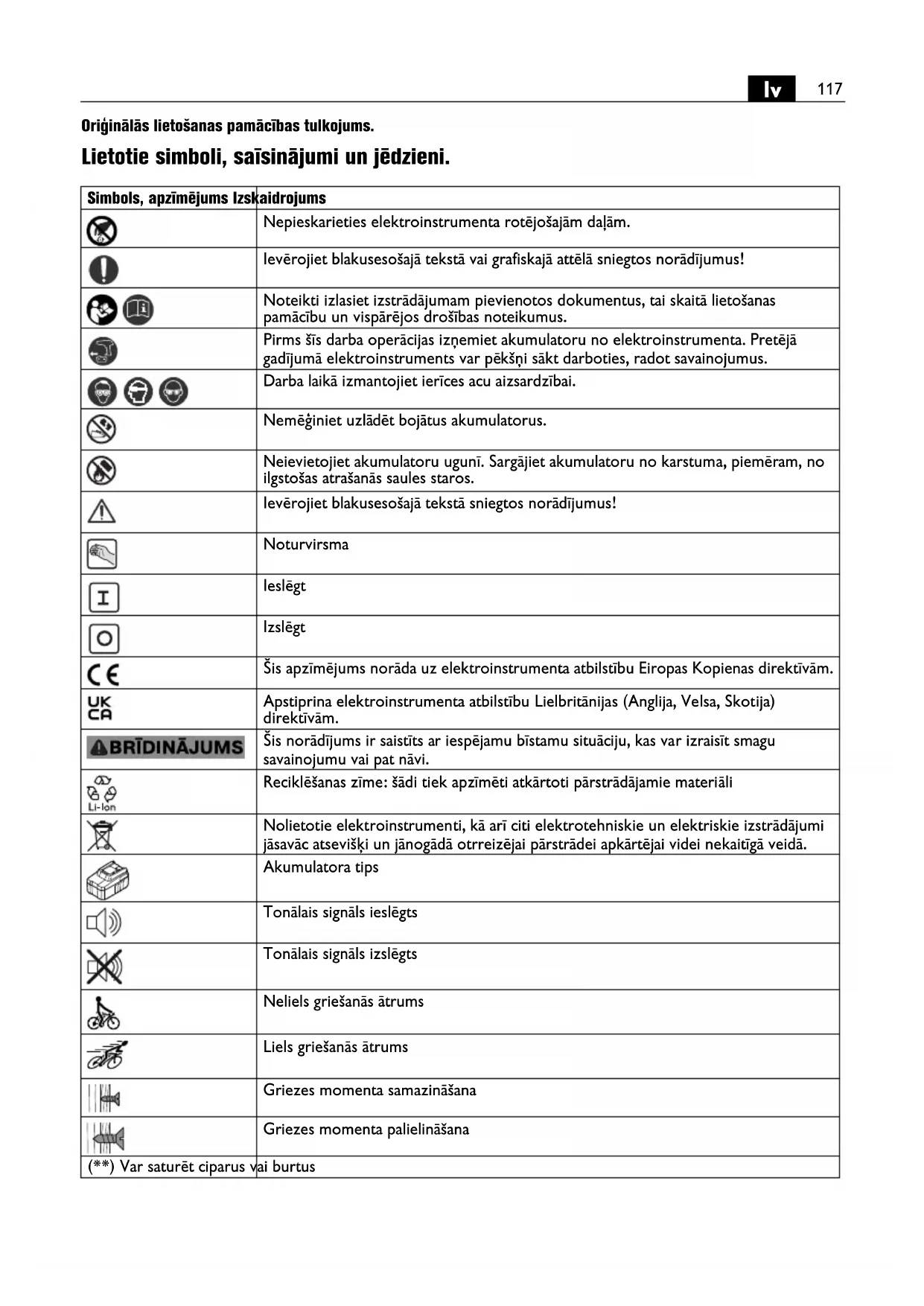

LIETOŠANAS INSTRUKCIJA ASCS 6.3 Select Fein
Originālās lietošanas pamācības tulkojums.
Lietotie simboli, saïsinājumi un jēdzieni.
| Simbols, apzimējums Izskaidrojums | |
 | Nepieskarieties elektroinstrumenta rotējošajām daļām. |
 | levērojiet blakusesošajā tekstā vai grafiskajā attēlā sniegtos norādījumus! |
 | Noteikti izlasiet izstrādājumam pievienotos dokumentus, tai skaitā lietošanas pamācību un vispārējos drošības noteikumus. |
 | Pirms šīs darba operācijas izņemiet akumulatoru no elektroinstrumenta. Pretējā gadījumā elektroinstruments var pēkšņi sākt darboties, radot savainojumus. |
 | Darba laikā izmantojiet ierīces acu aizsardzībai. |
 | Nemēģiniet uzlādēt bojātus akumulatorus. |
 | Neievietojiet akumulatoru ugunī. Sargājiet akumulatoru no karstuma, piemēram, no ilgstošas atrašanās saules staros. |
 | levērojiet blakusesošajā tekstā sniegtos norādījumus! |
 | Noturvirsma |
 | leslēgt |
 | Izslēgt |
 | Šis apzīmējums norāda uz elektroinstrumenta atbilstību Eiropas Kopienas direktīvām. |
 | Apstiprina elektroinstrumenta atbilstību Lielbritānijas (Anglija, Velsa, Skotija) direktīvām. |
 | Šis norādījums ir saistīts ar iespējamu bīstamu situāciju, kas var izraisīt smagu savainojumu vai pat nāvi. |
 | Reciklēšanas zīme: šādi tiek apzīmēti atkārtoti pārstrādājamie materiāli |
 | Nolietotie elektroinstrumenti, kā arī citi elektrotehniskie un elektriskie izstrādājumi jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. |
 | Akumulatora tips |
 | Tonālais signāls ieslēgts |
 | Tonālais signāls izslēgts |
 | Neliels griešanās ātrums |
 | Liels griešanās ātrums |
 | Griezes momenta samazināšana |
 | Griezes momenta palielināšana |
| (**) Var saturēt ciparus vai burtus | |
| Apzīmējums Starptautiskā mērvienība | Nacionālā mērvienība | Izskaidrojums | |
| U | V--- | V--- | Elektriskais līdzspriegums |
| n0 | /min, min-1, rpm, r/min | /min | Griešanās ātrums brīvgaitā |
| n1 | /min, min-1, rpm, r/min | /min | Griešanās ātrums pie slodzes |
| M... | Nm Nm Griezes moments (cietam/mīkstam skrūvēšanas režīmam) | ||
| ○ | inch | colla | Darbinstrumenta turētājs: seštūra ligzda |
| ∅ | mm mm Skrūvju diametrs | ||
| kg kg Svars atbilstoši | EPTA-Procedure 01 | ||
| LpA | dB | dB | Trokšņa spiediena līmenis |
| LwA | dB | dB | Trokšņa jaudas līmenis |
| LpCpeak | dB | dB | Trokšņa spiediena pīka vērtību līmenis |
| K... | Izkliede | ||
| α | m/s2 | m/s2 | Vibrācijas paātrinājuma vērtība atbilstoši standartam EN 62841 (vektoru summa trim virzieniem) |
| αh | m/s2 | m/s2 | Svārstību paātrinājuma vērtība (veicot skrūvēšanu) |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min., m/s2 | Pamata un atvasinātās mērvienības atbilst starptautiskajai mērvienību sistēmai SI. | |
Jūsu drošībai.
⚠ BRĪDINĀJUMS
Uzmanīgi izlasiet visus drošības noteikumus un
norādījumus. Drošības noteikumu un norādījumu neievērošana var radīt priekšnoteikumus elektriskajam triecienam, izraisīt aizdegšanos un/vai būt par cēloni smagam savainojumam.
Uzglabājiet drošības noteikumus un norādījumus turpmākai izmantošanai.
Nelietojiet šo elektroinstrumentu, pirms uzmanīgi un ar pilnīgu izpratni nav izlasīta šī lietošanas pamācība, kā arī tai pievienotie
„Vispārējie drošības noteikumi“ (izdevuma numurs 3 41 30 465 06 0). Uzglabājiet minētos pavaddokumentus turpmākai izmantošanai un elektroinstrumenta tālāknodošanas vai pārdošanas gadījumā nododiet tos jaunajam īpašniekam. levērojiet arī spēkā esošos nacionālos darba aizsardzības likumdošanas aktus.
Elektroinstrumenta pielietojums:
ar roku vadāms skrūvgriezis, kas paredzēts skrūvju, jo īpaši pašieurbjošu un pašiegriezošu skrūvju ieskrūvēšanai un izskrūvēšanai, izmantojot darbinstrumentus un piederumus, kuru lietošanu atļāvusi firma FEIN, un strādājot no nelabvēlīgiem laika apstākļiem pasargātās vietās.
īpašie drošības noteikumi.
Veicot darbu, kura laikā ieskrūvējamā skrūve var skart slēptus elektriskos vadus, turiet instrumentu tikai aiz izolētajām virsmām. Darbinstrumentam skarot spriegumnesošus vadus, spriegums var nonākt arī uz elektroinstrumenta metāla daļām un klūt par cēloni elektriskajam triecienam.
levērojiet piesardzību, strādājot vietās, kuru tuvumā var būt slēpti elektriskie vadi, kā arī gāzes vai ūdens cauruļvadi. Pirms darba pārbaudiet šādas vietas, izmantojot, piemēram metālmeklētāju.
Nostipriniet apstrādājamo priekšmetu. Spīlierīcē iestiprināts priekšmets ir apstrādājams daudz drošāk, nekā tad, ja tas tiek turēts ar roku.
Stingri turiet elektroinstrumentu. Darba gaitā uz strādājošās personas rokām var īslaicīgi iedarboties ievērojams griezes moments.
Neapstrādājiet magniju saturošus materiālus. Var notikt aizdegšanās.
Neapstrādājiet CFK (plastmasu ar oglekļa šķiedru stiegrojumu) un azbestu saturošus materiālus. Tiek uzskatīts, ka šādi materiāli var izraisīt vēzi.
Nav atlauts pie elektroinstrumenta pieskrūvēt vai piekniedēt markejuma plaksnītes un apzimējumus.
Bojātā izolācija nenodrošina pietiekošu aizsardzību pret elektrisko triecienu. Lietojiet uzlīmes.
Neizmantojiet piederumus, kas nav īpaši izstrādāti šim elektroinstrumentam vai ieteikti lietošanai kopā ar to.
Piederuma drošu lietošanu vēl nenosaka apstāklis, ka to var iestiprināt elektroinstrumentā.
Akumulatoru (bloku) lietošana un pareiza apiešanās ar tiem.
Lai nepieļautu aizdegšanos vai sprādzienu un novērstu ādas apdegumus vai citus savainojumus, rīkojoties ar akumulatoriem, ievērojiet šādus noteikumus:
Akumulatorus nedrikst izjaukt, atvērt vai sadalīt. Nepakļaujiet akumulatorus mehāniskiem triecieniem. Bojājuma gadījumā vai nepareizas apiešanās dēļ no akumulatora var izplūst veselībai kaitīgi tvaiki vai kodīgs šķidrums. Tvaiki var izsaukt elpošanas celu kairinājumu Izplūdušais šķidrais akumulatora elektrolīts var izraisīt ādas kairinājumu vai pat apdegumus.
Ja no bojāta akumulatora izplūdušais škidrais elektrolīts ir saslapinājis tuvumā esošus priekšmetus, pārbaudiet un notīriet elektrolīta skartās daļas vai, ja nepieciešams, nomainiet tās.
Neturiet akumulatoru karstumā, neievietojiet to ugunī. Neturiet akumulatoru tiešā saules gaismā.
Uzsākot akumulatora lietošanu, izņemiet to no oriģinālā iesaiņojuma.
Pirms elektroinstrumenta apkalpošanas iznemiet no tā akumulatoru. Ja elektroinstruments patvalīgi sāk darboties, tas var radīt savainojumus.
Iznemiet akumulatoru no elektroinstrumenta tikai laikā, kad tas ir izslēgts.
Neļaujiet bērniem rīkoties ar akumulatoru.
Uzturiet akumulatoru tīru un sargājiet no mitruma un ūdens. Ja akumulatora vai elektroinstrumenta kontakti ir kluvuši netīri, notīriet tos ar sausu, tīru audumu.
Izmantojiet tikai nebojātus originālos firmas FEIN akumulatorus, kas ir piemēroti Jūsu elektroinstrumentam. Lietojot un uzlādējot nepiemērotus, bojātus vai savu laiku nokalpojušus akumulatorus, to pakaļdarinājumus un citu zīmolu akumulatorus, tie var aizdegties vai sprāgt.
levērojiet drošības noteikumus, kas sniegtas uzlādes ierīces lietošanas pamācībā.
Vibrācijas iedarbība uz rokām un delnām
Šajā pamācībā norādītais vibrācijas līmenis ir izmērīts atbilstoši standartā EN 62841 noteiktajai procedūrai un var tikt lietots elektroinstrumentu salīdzināšanai. To var izmantot arī vibrācijas radītās papildu slodzes iepriekšējai novērtēšanai.
Norādītais vibrācijas līmenis ir attiecināms uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā vibrācijas līmenis var atšķirties no šeit norādītajām vērtībām. Tas var ievērojami palielināt vibrācijas radīto papildu slodzi zināmam darba laika posmam.
Lai precīzi izvērtētu vibrācijas radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt vibrācijas radīto papildu slodzi zināmam darba laika posmam.
Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitīgās iedarbības, piemēram, šādus: savlaicīgi veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, novērsiet roku atdzišanu un pareizi plānojiet darbu.
Norādījumi lietošanai.
Pārvietojiet griešanas virziena pārslēdzēju tikai laikā, kad nedarbojas dzinējs.
Lai novērstu instrumenta nejaušu ieslēgšanos, piemēram, transportēšanas laikā, pārvietojiet griešanās virziena pārslēdzēju vidējā stāvoklī.
Ja elektroinstruments ir pārkarsis, tas darbojas īsu, spēcīgu impulsu veidā. Šādā gadījumā atdzesējiet elektroinstrumentu, darbinot to brīvgaitā.
Lai nodrošinātu stabilus darba rezultātus, skrūvēšanas laikā vienmēr izmantojiet dziluma ierobežotāju.
Elektroniska izslēgšanās pie izvēlētās griezes momenta vērtības (skatīt lappuses 6 – 7).
Strādājot bez dziluma ierobežotāja, var izmantot elektroniskas izslēgšanās funkciju pie izvēlētās griezes momenta vērtības.
Veiciet griezes momenta iestatūšanu vienīgi laikā, kad instrumenta dzinējs nedarbojas.
Griezes momentam sasniedzot iestatīto vērtību, instrumenta dzinējs izslēdzas un skan tonālais signāls. Lai turpinātu ieskrūvēšanu pēc dzinēja izslēgšanās, atlaidiet ieslēdzēju un tad to no jauna nospiediet.
Tonālo signālu var pēc vēlēšanās ieslēgt un izslēgt. Ja darba laikā griezes momenta regulators atrodas stāvoklī , “, dzinēja elektroniska izslēgšanās nenotiek.
Lai panāktu labus darba rezultātus, pietiekoši stipri spiediet elektroinstrumentu pie ieskrūvējamās skrūves galvas.
Apiešanās ar akumulatoru.
Uzglabājiet, lietojiet un uzlādējiet akumulatoru vienīgi ar FEIN uzlādes ierīcēm darba temperatūras vērtību diapazonā, kas ir no līdz 5°C – 45°C (41°F – 113°F). Akumulatora temperatūrai jātrodas darba temperatūras vērtību diapazona robežās jau uzlādes procesa sākumā.
| Mirdzdiodes indikators | Nozīme Darbība | |
| 1 – 4 zaļās mirdzdiodes | Norāda procentuālo uzlādes pakāpi | Cēlonis |
| Sarkanā mirdzdiode deg pastāvīgi | Akumulators ir gandrīz izlādēts | Uzlādējiet akumulatoru |
| Sarkanā mirdzdiode mirgo | Akumulators nav gatavs darbam | Nogaidiet, līdz akumulatora temperatūra atgriežas darba temperatūras diapazona robežās, un tad to uzlādējiet |
Akumulatora uzlādes pakāpes patiesā procentuālā vērtība tiek parādīta tikai pie izslēgta elektroinstrumenta dzinēja.
Akumulatora dziļās uzlādes gadījumā elektroniskais mezgls automatiski izslēdz elektroinstrumenta dzinēju.
Uzturēšana darba kārtībā un klientu apkalpošanas dienests.
Ekstremālos darba apstāklos, izmantojot elektroinstrumentu metāla apstrādei, tā korpusa iekšpusē var uzkrāties strāvu vadoši putekli. Pietiekoši bieži caur ventilācijas atverēm izpūtiet elektroinstrumenta iekšpusi ar sausu, saspiestu gaisu, kas nesatur ellu.
Izstrādājumus, kas ir saskārušies ar azbestu, nedrīkst izmantot, veicot remontu. Utilizējiet ar azbestu piesārnotus izstrādājumus atbilstoši valstī spēkā esošajiem priekšrakstiem par azbestu saturošu atkritumu utilizēšanu.
Šā elektroinstrumenta aktuālais rezerves daļu saraksts ir atrodams interneta vietnē www.fein.com.
Vajadzības gadījumā lietotājs var saviem spēkiem nomainīt šādas daļas: iestiprināmo darbinstrumentu, dziluma ierobežotāju, akumulatoru, āki
Garantija.
Garantija izstrādājumam tiek noteikta atbilstoši spēkā esošajai tās valsts likumdošanai, kurā izstrādājums ir ticis laists pārdošanā. Bez tam firma FEIN nosaka izstrādājumam garantiju atbilstoši FEIN garantijas deklarācijai.
Elektroinstrumenta piegādes komplektā var netikt iekļautas visas šajā lietošanas pamācībā aprakstītās un attēlotās daļas.
Atbilstības deklarācija.
CE apliecinājums ir derīgs tikai Eiropas Savienības un EBTA (Eiropas Brīvās tirdzniecības asociācijas) valstīm un tikai izstrādājumiem, kas paredzēti ES vai EBTA tirgum. Pēc izstrādājuma laišanas ES tirgū UKCA zīme zaudē derīgumu.
UKCA apliecinājums attiecas tikai uz Lielbritānijas tirgu (Anglija, Velsa un Skotija) un tikai uz izstrādājumiem, kas paredzēti Apvienotās Karalistes tirgum. Pēc produkta laišanas ES tirgū CE zīme zaudē derīgumu.
Firma FEIN ar pilnu atbildību deklarē, ka šis izstrādājums atbilst šis lietošanas pamācības pēdējā lappusē minētajām spēkā esošajām direktīvām.
Tehniskā dokumentācija no: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd
Vides aizsardzība, atbrīvošanās no nolietotajiem izstrādājumiem.
Nolietotie elektroinstrumenti, to iesainojums un piederumi jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.
Akumulatori jānogādā otrreizējai pārstrādei tikai izlādētā stāvoklī.
Ja akumulatori nav pilnīgi izlādēti, tie jāpasargā no iespējama īsslēguma, pārlīmējot pāri kontaktiem līmlenti.
