ASCS 6.3 Select - Vijačnik Fein - Brezplačna navodila za uporabo

Tip izdelka	Brezžični vijačnik
Znamka	Fein
Model	ASCS 6.3 Select
Glavna uporaba	Zategovanje in popuščanje vijakov, zlasti samovrtalnih in samoreznih
Napajanje	Akumulator (Li-ion)
Temperaturno območje polnjenja akumulatorja	5 °C – 45 °C
Prikaz stanja napolnjenosti	LED (1 do 4 zelene = % napolnjenosti, rdeča stalno = nizka, rdeča utripajoče = izven območja)
Elektronska zaustavitev navora	Da, nastavljivo, z zvočnim signalom, ki ga je mogoče vklopiti/izklopiti
Smer vrtenja	Povratna s sredinskim zaklepnim položajem
Globinski omejevalnik	Da, za optimalno vijačenje
Zaščita pred pregrevanjem	Delovanje z impulzi nizke moči
Združljivost akumulatorja	Samo originalni akumulatorji FEIN
Raven hrupa	Izmerjene vrednosti (glejte navodila)
Vibracije	Izmerjene v skladu z EN 62841
Vzdrževanje	S suhim stisnjenim zrakom izpihajte prezračevalne reže
Deli, ki jih lahko zamenja uporabnik	Delovna orodja, globinski omejevalnik, akumulator, kavelj
Varnost	Preberite opozorila, nosite zaščito za oči, pred delom odstranite akumulator
Varstvo okolja	Reciklirajte v skladu z navodili, akumulatorja ne mečite v ogenj
Garancija	V skladu z zakonskimi predpisi + izjava proizvajalca FEIN
Skladnost	Oznaka CE in UKCA glede na trg
Priložena dodatna oprema	Globinski omejevalnik, kavelj
Vrsta orodja	Ročno orodje
Uporaba na prostem	Zaščiteno pred vremenskimi vplivi

Pogosto zastavljena vprašanja - ASCS 6.3 Select Fein

Kako nastaviti navor zategovanja?

Uporabite elektronsko zaustavitev navora. Navor spreminjajte le, ko motor miruje. Ko je nastavljeni navor dosežen, se motor ustavi in zasliši se zvočni signal.

Kako spremeniti smer vrtenja?

Stikalo za smer vrtenja upravljajte le, ko motor miruje. Sredinski položaj zaklene orodje, da prepreči nenameren zagon.

Kako vklopiti ali izklopiti zvočni signal?

Zvočni signal je mogoče vklopiti ali izklopiti glede na vaše želje. Za natančen postopek glejte navodila.

Kaj pomenijo LED na akumulatorju?

1 do 4 zelene LED označujejo odstotek napolnjenosti. Rdeča stalna LED = akumulator skoraj prazen; rdeča utripajoča = akumulator izven temperaturnega območja (5°C-45°C).

Kako zamenjati globinski omejevalnik?

Globinski omejevalnik je del, ki ga lahko zamenja uporabnik. Pred menjavo odstranite akumulator. Za podrobne korake glejte navodila.

Kako očistiti orodje?

S suhim stisnjenim zrakom brez olja izpihajte prezračevalne reže, da odstranite prevodni prah, zlasti po delu s kovinami.

Kakšno je temperaturno območje za polnjenje akumulatorja?

Dovoljena delovna temperatura je od 5 °C do 45 °C. Na začetku postopka polnjenja mora biti temperatura baterije v tem območju.

Ali lahko uporabim neoriginalne akumulatorje FEIN?

Ne, uporabljajte samo nepoškodovane originalne akumulatorje FEIN, namenjene za to orodje. Uporaba neustreznih akumulatorjev lahko povzroči požar ali eksplozijo.

Kaj storiti v primeru pregrevanja?

Električno orodje deluje s kratkimi impulzi nizke moči. Pustite ga delovati v prostem teku, da se ohladi.

Kako reciklirati akumulator?

Akumulatorja ne mečite v ogenj. Preden ga zavržete, ga popolnoma izpraznite. Če ni izpraznjen, izolirajte priključke z lepilnim trakom. Odložite ga v reciklažnem centru.

NAVODILA ZA UPORABO ASCS 6.3 Select Fein

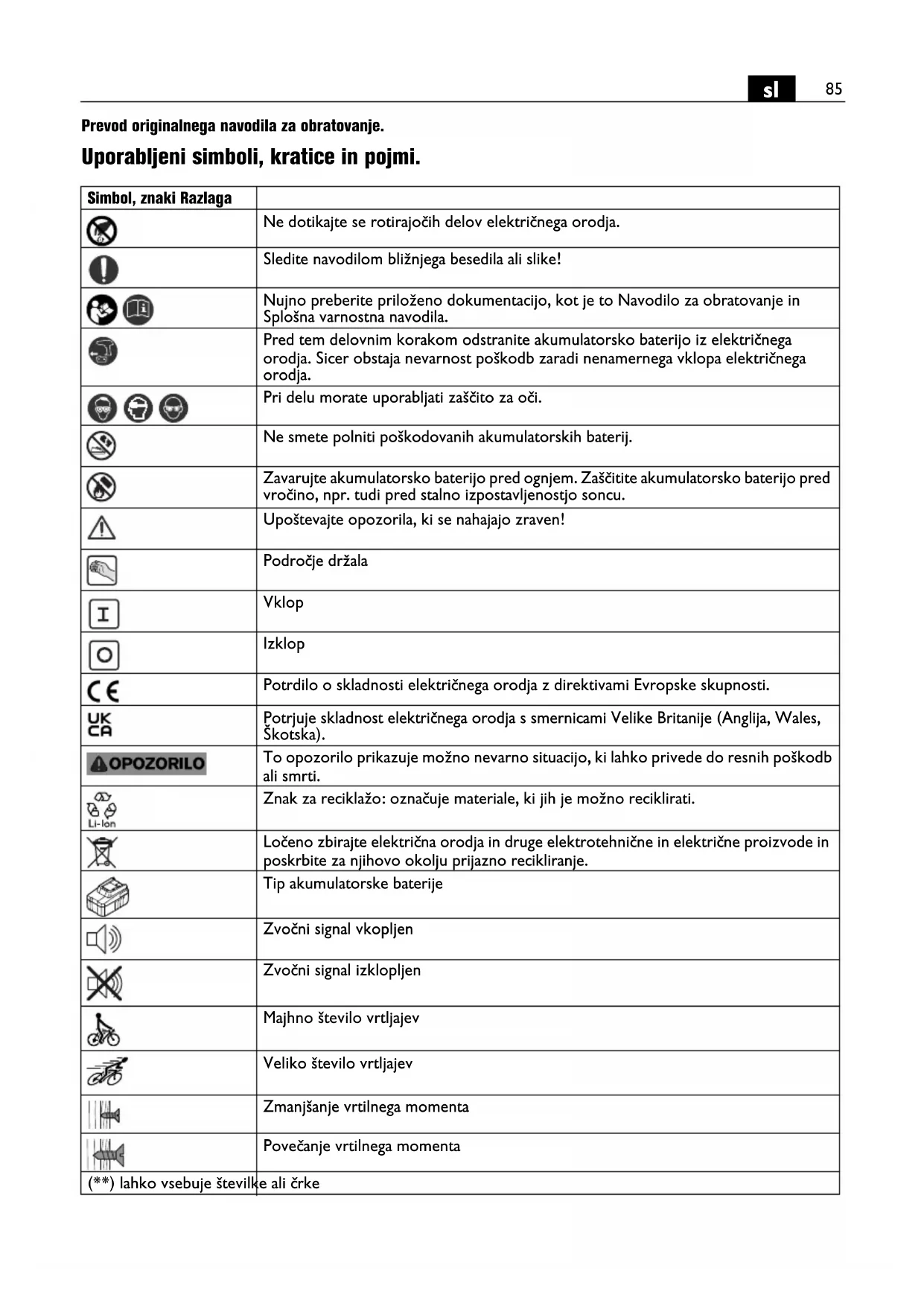

Simbol, znaki Razlaga
	Ne dotikajte se rotirajočih delov električnega orodja.
[BYWK]	Sledite navodilom bližnjega besedila ali slike!
	Nujno preberite priloženo dokumentacijo, kot je to Navodilo za obratovanje in Splošna varnostna navodila.
	Pred tem delovnim korakom odstranite akumulatorsko baterijo iz električnega orodja. Sicer obstaja nevarnost poškodb zaradi nenamernega vklopa električnega orodja.
[AMH4]	Pri delu morate uporabljati zaščito za oči.
	Ne smete polniti poškodovanih akumulatorskih baterij.
	Zavarujte akumulatorsko baterijo pred ognjem. Zaščitite akumulatorsko baterijo pred vročino, npr. tudi pred stalno izpostavljenostjo soncu.
	Upoštevajte opozorila, ki se nahajajo zraven!
	Področje držala
	Vklop
	Izklop
	Potrdilo o skladnosti električnega orodja z direktivami Evropske skupnosti.
	Potrjuje skladnost električnega orodja s smernicami Velike Britanije (Anglija, Wales, Škotska).
	To opozorilo prikazuje možno nevarno situacijo, ki lahko privede do resnih poškodb ali smrti.
	Znak za reciklažo: označuje materiale, ki jih je možno reciklirati.
	Ločeno zbirajte električna orodja in druge elektrotehnične in električne proizvode in poskrbite za njihovo okolju prijazno recikliranje.
	Tip akumulatorske baterije
	Zvočni signal vkopljen
	Zvočni signal izklopljen
	Majhno število vrtljajev
	Veliko število vrtljajev
	Zmanjšanje vrtilnega momenta
	Povečanje vrtilnega momenta
(**) lahko vsebuje številke ali črke

Znaki Mednarodna enota Nacionalna enota		Razlaga
UV V Električna enošmerna napetost		---
n_0	/min, min ^-1 , rpm, r/min	/min Število vrtljajev	pri prostem teku
n_1	/min, min ^-1 , rpm, r/min	/min Število vrtljajev	med obremenitvijo
M...	Nm Nm Vrtilni moment (trd/mehki primer	vijačenja)
[ZXGY]	inch palec, col Šestrobno prijemalo orodja
[∅mmuø]	mm mm Premer vijaka
	kg kg Teža v skladu z	EPTA-Procedure 01
L_pA	dB	dB	Nivo hrupa
L_wA	dB	dB	Moč hrupa
L_pCpeak	dB	dB	Najvišji nivo hrupa
K...			Negotovost
a	m/s ^2	m/s ^2	Emisijske vrednosti vibracij v skladu zEN 62841 (vektorska vsota treh smeri)
a_h	m/s ^2	m/s ^2	Emisijska vrednost vibracij (vijačenje)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Osnovne in izpeljane enote iz mednarodnega merskega sestava SI.

Za vašo varnost.

OPOZORILO

Preberite vsa varnostna opozorila in navodila. Neupoštevanje varnostnih

navodil in napotkov lahko povzroči električni udar, požar in/ali težke poškodbe.

Shranite vsa varnostna opozorila in navodila za prihodnost.

Tega električnega orodja ne uporabljajte tako dolgo, preden niste temeljito prebrali tega navodila za uporabo ter priloženih „Splošnih

varnostnih opozoril“ (številka spisa 3 41 30 465 06 0) in jih v celoti razumeli. Navedeno dokumentacijo shranite za kasnejšo uporabo in jo izročite naprej pri posredovanju ali odsvojitvi električnega orodja.

Prav tako upoštevajte zadevne nacionalne predpise varstva pri delu.

Namembnost električnega orodja:

ročno voden vijačnik za privijanje in odvijanje vijakov, posebej primeren za uporabo s samovijačnimi in samorezilnimi vijaki z vstavnimi orodji ter priborom, atestiranim s strani FEIN v okolju, ki je zaščiteno pred vremenskimi vplivi.

Posebna varnostna navodila.

Električno orodje smete držati le na izoliranem ročaju, će delate na območju, kjer lahko vijak pride v stik s skritimi omrežnimi napeljavami. Stik z napeljavo pod napetostjo povzroči, da so tudi kovinski deli naprave pod napetostjo in to posledično povzroči električni udar.

Pazite na skrite električne vodnike, plinski in vodovodni cevovod. Pred pričetkom dela kontrolirajte delovno območje npr. z lokatorjem kovine.

Zavarujte obdelovanec. Varneje je, da držite obdelovanec z vpenjalno napravo, kot pa z roko.

Električno orodje morate trdno držati v roki.

Kratkoročno lahko pride do visokih reakcijskih momentov.

Ne obdelujte materiala, ki vsebuje magnezij. Obstaja nevarnost požara.

Ne smete obdelovati CFK (umetna masa, ojačana s karbonskimi vlakni) in ne materiala, ki vsebuje azbest.

Te snovi veljajo za kancerogene.

Prepovedano je privijačenje ali kovičenje ploščic in znakov na električno orodje. Poškodovana izolacija ne nudi zaščite proti električnemu udaru. Uporabljajte lepilne ploščice.

Ne uporabljajte pribora, ki ga proizvajalec električnega orodja ni razvil in sprostil. Varno obratovanje ne morete zagotoviti s tem, da se pribor prilega električnemu orodju.

Uporaba akumulatorske baterije (akumulatorskega bloka) in način ravnanja z njo.

Da bi preprečili nevarnosti kot opekline, požar, eksplozije, poškodbe kože in druge poškodbe pri rokovanju z akumulatorskimi baterijami, prosimo upoštevajte naslednja opozorila:

Akumulatorskih baterij ne smete razstaviti, odpreti ali razkosati. Akumulatorskih baterij ne smete izpostavljati mehanskim udarcem. Pri poškodbi in nepravilni uporabi akumulatorske baterije lahko izstopijo škodljive pare in tekočine. Te pare lahko povzročijo draženje dihalnih poti. Izstopajoča tekočina akumulatorske baterije lahko povzroči draženje koje ali opekline.

V primeru, da bi tekočina, ki bi izstopila iz poškodovane akumulatorske baterije, oškropila predmete v okolici, morate te predmete preveriti, jih očistiti in jih po potrebi zamenjati.

Zavarujte akumulatorsko baterijo pred vročino ali ognjem. Akumulatorske baterije ne hranite na direktni sončni svetlobi.

Akumulatorsko baterijo vzemite šele takrat iz originalne embalaže, ko jo želite uporabiti.

Pred pričetkom del, ki jih opravljate neposredno na električnem orodju, vzemite akumulatorsko baterijo iz električnega orodja. Če se električno orodje nenamerno zažene, obstaja nevarnost poškodb.

Akumulatorsko baterijo snemite le, ko je električno orodje izklopljeno.

Poskrbite, da otroci ne bodo prišli v stik z akumulatorsko baterijo.

Poskrbite za čistočo akumulatorske baterije in jo zaščitite pred vlago in vodo. Očistite umazane priključke akumulatorske baterije in električnega orodja s suho, čisto krpo.

Uporabljajte le brezhibne originalne akumulatorske baterije FEIN, ki so primerne za vaše električno orodje.

Pri polnjenju in delu z neustreznimi, poškodovanimi, popravljenimi ali predelanimi akumulatorskimi baterijami, ponaredki in akumulatorskimi baterijami tujih znamk obstaja nevarnost požara in/ali eksplozije.

Upoštevajte varnostna navodila, ki so opisana v navodilu za obratovanje akumulatorske polnilne naprave.

Vibracije rok

Podane vrednosti nivoja vibracij v teh navodilih so se izmerile v skladu s standardiziranim merilnim postopkom po EN 62841 in se lahko uporabljajo za primerjavo električnih orodij med seboj. Primeren je tudi za začasno oceno obremenjenosti z vibracijami. Naveden nivo vibracij reprezentira glavne uporabe električnega orodja. Če pa električno orodje uporabljate še v druge namene, z odstopajočimi vstavnimi orodji ali pri nezadostnem vzdrževanju, lahko nivo vibracij odstopa. To lahko obremenjenosti z vibracijami med določenim obdobjem uporabe občutno poveča.

Za natančnejšo oceno obremenjenosti z vibracijami morate upoštevati tudi tisti čas, ko je naprava izklopljena in sicer teče, vendar dejansko ni v uporabi. To lahko ombremenjenost z vibracijami preko celotnega obdobja dela občutno zmanjša. Določite dodatne varnostne ukrepe za zaščito uporabnika pred vpljivi vibracij, npr. vzdrževanje električnega orodja in vstavnih orodij, segrevanje rok, organizacija delovnih postopkov.

Stikalo za preklop smeri vrtenja pritisnite samo pri mirovanju motorja.

Nastavite preklopno stikalo smeri vrtenja v srednji položaj in s tem zavarujte pred nenamernim vklopom, npr. med transportom.

Pri pregretju deluje električno orodje s kratkimi, šibkimi impulzi. Pustite, da se električno orodje ohladi med praznim tekom.

Za zagotovitev zanesljivih delovnih rezultatov izvajajte vijačenje vedno z globinskim omejilom.

Elektronski odklop vrtilnega momenta (glejte strani 6 - 7).

Pri delu brez globinskega prislona lahko uporabite elektronski odklop vrtilnega momenta.

Vrtilni moment smete nastaviti izključno takrat, ko motor miruje.

Motor se pri doşegu nastavljenega vrtilnega momenta izklopi in pri tem zaslišite zvočni signal. Po izklopu spustite vklopno/izklopno stikalo in ga ponovno pritisnite pri naslednji vijačni zvezi.

Zvočni signal lahko vlopite in izklopite.

Pri delu s stopnjo vrtilnega momenta „Junkcija elektronskega izklopa ne deluje.

Pritisnite elektronsko orodje dovolj močno proti vijaku, da bi tako dobili dobre delovne rezultate.

Rokovanje z akumulatorsko baterijo.

Akumulatorsko baterijo skladiščite, uporabljajte in polnite izključno s polnilnimi napravami FEIN v temperaturnem območju 5 °C – 45 °C (41 °F – 113 °F). Temperatura akumulatorske baterije se mora na začetku polnilnega postopka nahajati v območju delovne temperature.

LED-prikaz Pomen Akcija
1 – 4 zelen LED	aStanje napolnjenosti v odstotkih	Delovanje
Rdeča trajna luč	Akumulatorska baterija je skoraj prazna	Napolnite akumulatorsko baterijo
Rdeča utripajoča luč	Akumulatorska baterija ni pripravljeno za uporabo	Akumulatorska baterija se mora nahajati v območju delovne temperature, nato jo napolnite

Le ko je motor električnega orodja ustavljen, se bo prikazal pravilni delež napolnjenosti akum. baterije v odstodkih.

Ko se bliža globinska izpraznitev akumulatorske baterije, elektronika avtomatsko ustavi motor.

Vzdrževanje in servis.

Pri ekstremnih pogojih uporabe se lahko prevodni prah, ki nastane pri obdelavi kovin, usede v notranjosti električnega orodja. Iz

notranjosti električnega orodja pogosto izpihavajte prezračevalne zareze s suhim in neoljnatim stisnjenim zrakom.

Izdelkov, ki so prišli v stik z azbestom, ne smete vročiti v popravilo. Izdelke, ki so prišli v stik z azbestom morate odstraniti v skladu z ustreznimi veljavnimi nacionalnimi predpisi za odstranjevanje odpadkov z vsebnostjo azbesta.

Aktualni seznam nadomestnih delov se nahaja na spletni strani pod www.fein.com.

Naslednje dele lahko po potrebi samostojno zamenjajte: vstavna orodja, globinsko omejilo, akumulatorsko baterijo, kavelj za obesit na delovni oder

Jamstvo za izdelek velja v skladu z zakonskimi pravili v državi, kjer se je izdelek dal v promet. Poleg tega vam daje FEIN garancijo v skladu z izjavo proizvajalca FEIN. V obsegu dobave električnega orodja se lahko nahaja tudi le del pribora, ki je opisan ali naslikan v tem navodilu za obratovanje.

Izjava o skladnosti.

Izjava CE velja samo za države Evropske unije in EFTO (Evropsko združenje za prosto trgovino) in samo za izdelke, ki so namenjeni za trg Evropske unije ali ETFE. Po dajanju izdelka v promet na trg Evropske unije, izgubi znak UKCA svojo veljavnost.

Izjava UKCA velja samo za britanski trg (Anglijo, Wales in Škotsko) in samo za izdelke, ki so namenjeni za britanski trg. Po dajanju izdelka v promet na britanski trg izgubi oznaka CE svojo veljavnost.

Podjetje FEIN izjavlja pod izključno odgovornostjo, da ta izdelek ustreza navedenim zadevnim določilom, ki so opisana na zadnji strani tega navodila za obratovanje.

Tehnična dokumentacija se nahaja pri:

C. & E. Fein GmbH,

D-73529 Schwäbisch Gmünd

Varstvo okolja, odstranitev odpadkov.

Embalaže, odpadna električnega orodja in pribor morate reciklirati v skladu z varstvom okolja.

Akumulatorske baterije smete samo v praznem stanju odvreči med recikliran odpad.

Pri nepopolno izpraznjenih akumulatorskih baterijah zaradi preprečevanja kratkega stika izolirajte povezovalni vtič z lepilnim trakom.
