| Typ produktu | Skrutkovačka bezdrôtová |
| Značka | Fein |
| Model | ASCS 6.3 Select |
| Hlavné použitie | Uťahovanie a povoľovanie skrutiek, najmä samorezných a samorezných do plechu |
| Napájanie | Akumulátor (Li-ion) |
| Rozsah teploty nabíjania akumulátora | 5 °C – 45 °C |
| Indikácia stavu nabitia | LED (1 až 4 zelené = % nabitia, červená svieti = slabé, červená bliká = mimo rozsah) |
| Elektronické vypnutie krútiaceho momentu | Áno, nastaviteľné, so zvukovým signálom zapínateľným/vypínateľným |
| Smer otáčania | Obrátený so strednou polohou uzamknutia |
| Hĺbkový doraz | Áno, pre optimálne skrutkovanie |
| Ochrana proti prehriatiu | Prevádzka s nízkym výkonom impulzov |
| Kompatibilita akumulátora | Iba originálne akumulátory FEIN |
| Hladina hluku | Namerané hodnoty (pozri návod) |
| Vibrácie | Merané podľa EN 62841 |
| Údržba | Fúkať suchý stlačený vzduch do vetracích štrbín |
| Diely vymeniteľné používateľom | Pracovné nástroje, hĺbkový doraz, akumulátor, háčik |
| Bezpečnosť | Prečítať varovania, nosiť ochranu očí, pred prácou vybrať akumulátor |
| Ochrana životného prostredia | Recyklovať podľa smerníc, nehádzať akumulátor do ohňa |
| Záruka | V súlade s právnymi predpismi + vyhlásenie výrobcu FEIN |
| Zhoda | Označenie CE a UKCA podľa trhu |
| Príslušenstvo v balení | Hĺbkový doraz, háčik |
| Typ nástroja | Prenosná |
| Vonkajšie použitie | Chránené pred poveternostnými vplyvmi |
Často kladené otázky - ASCS 6.3 Select Fein
Otázky používateľov k ASCS 6.3 Select Fein
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Skrutkovač vo formáte PDF zadarmo! Nájdite svoj návod ASCS 6.3 Select - Fein a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. ASCS 6.3 Select značky Fein.
NÁVOD NA OBSLUHU ASCS 6.3 Select Fein
Technické podklady u:
C. & E. Fein GmbH,
D-73529 Schwäbisch Gmünd
Preklad originálneho návodu na použitie.

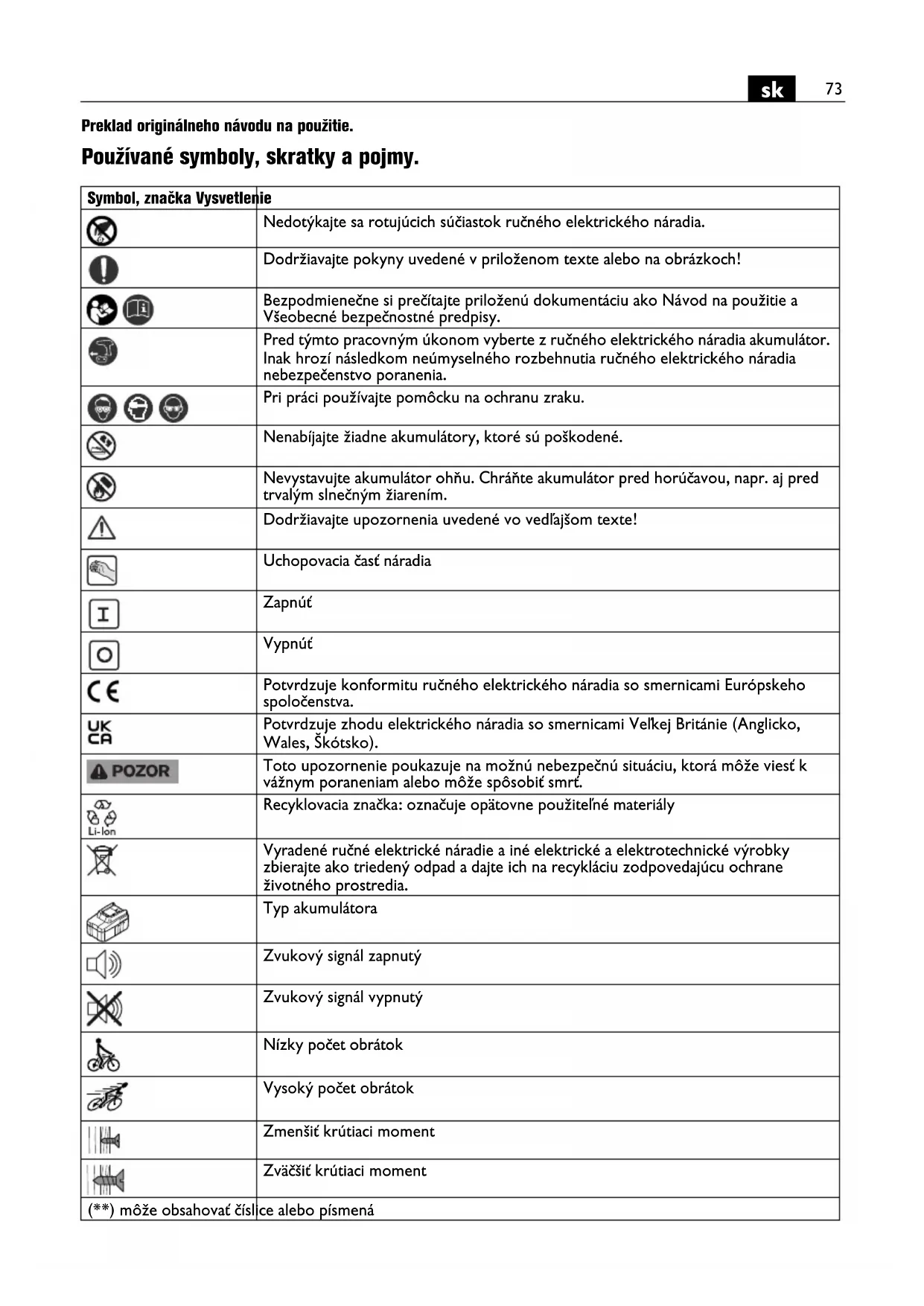

Používané symboly, skratky a pojmy.
| Symbol, značka Vysvetlenie | |
 | Nedotýkajte sa rotujúcich súčiastok ručného elektrického náradia. |
 | Dodržiavajte pokyny uvedené v priloženom texte alebo na obrázkoch! |
 | Bezpodmienečne si prečítajte priloženú dokumentáciu ako Návod na použitie a Všeobecné bezpečnostné predpisy. |
 | Pred týmto pracovným úkonom vyberte z ručného elektrického náradia akumulátor. Inak hrozí následkom neúmyselného rozbehnutia ručného elektrického náradia nebezpečenstvo poranenia. |
 | Pri práci používajte pomôcku na ochranu zraku. |
 | Nenabíjajte žiadne akumulátory, ktoré sú poškodené. |
 | Nevystavujte akumulátor ohňu. Chráňte akumulátor pred horúčavou, napr. aj pred trvalým slnečným žiarením. |
 | Dodržiavajte upozornenia uvedené vo vedľajšom texte! |
 | Uchopovacia časť náradia |
 | Zapnút |
 | Vypnút |
 | Potvrdzuje konformitu ručného elektrického náradia so smernicami Európskeho spoločenstva. |
 | Potvrdzuje zhodu elektrického náradia so smernicami Vel’kej Británie (Anglicko, Wales, Škótsko). |
 POZOR | Toto upozornenie poukazuje na možnú nebezpečnú situáciu, ktorá môže viest’ k vážnym poraneniam alebo môže spôsobit’ smrt. |
| [CSYA] | Recyklovacia značka: označuje opätovne použitel’né materiály |
 | Vyradené ručné elektrické náradie a iné elektrické a elektrotechnické výrobky zbierajte ako triedený odpad a dajte ich na recykláciu zodpovedajúcu ochrane životného prostredia. |
 | Typ akumulátora |
 | Zvukový signál zapnutý |
 | Zvukový signál vypnutý |
 | Nízky počet obrátok |
| [KCBG] | Vysoký počet obrátok |
 | Zmenšíť krútiaci moment |
 | Zväčšíť krútiaci moment |
| (**) môže obsahovať číslce alebo písmená | |
| Značka Medzinárodná jednotka Národná jednotka Vysvetlenie | |||
| UV V Jednosmerne elektrické napätie | --- | ||
| n_0 | /min, min ^-1 , rpm, r/min min ^-1 | Počet volnobežných obrátok | |
| n_1 | /min, min ^-1 , rpm, r/min min ^-1 | Počet obrátok pri zatažení | |
| M... | Nm Nm Krútiaci moment | (tvrdý/mäkký skrutkový spoj) | |
 | inch inch Upínací mechanizmus vnútorný šesthran | ||
| ∅mm | mm mm Priemer skrutky | ||
 | kg kg Hmotnost podľa EPTA-Procedure 01 | ||
| L_pA | dB dB Hladina zvukového tlaku | ||
| L_wA | dB dB Hladina akustického tlaku | ||
| L_pCpeak | dB dB Špičková hodnota hladiny akustického tlaku | ||
| K... | Nepresnost merania | ||
| a | m/s ^2 | m/s ^2 | Hodnota emisie vibrácií podľa normy EN 62841 (súčet vektorov troch smerov) |
| a_h | m/s ^2 | m/s ^2 | Hodnota emisie vibrácií (skrutkovanie) |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | Základné a odvodené jednotky Medzinárodného systému jednotiek SI. | |
Prečítajte si všetky Výstražné upozornenia a bezpečnostné pokyny.
Zanedbanie dodržiavania Výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spôsobit požiar a/alebo tážké poranenie.
Tieto Výstražné upozornenia a bezpečnostné pokyny starostlivo uschovajte na budúce použitie.
Nepoužívajte toto ručné elektrické náradie predtým, ako si dôkladne prečítate tento Návod na používanie ako aj priložené „Všeobecné
bezpečnostné pokyny“ (spisové číslo 3 41 30 465 06 0) a kým úplne neporozumiete ich obsahu. Uvedené podklady si dobre uschovajte na neskoršie použitie a v prípade odovzdania ručného elektrického náradia alebo predaja inej osobe ich odovzdajte s náradím.
Rovnako dodržiavajte aj príslušné národné ustanovenia o ochrane zdravia pri práci.
Určenie ručného elektrického náradia:
ručný skrutkovač na zaskrutkovávanie a vyskrutkovávanie skrutiek v prostredí chránenom pred vplyvmi vonkajšieho podnebia a počasia, špeciálne na používanie so samovrtnými a samoreznými skrutkami, pomocou pracovných nástrojov a príslušenstva, ktoré schválila firma FEIN.
Špeciálne bezpečnostné pokyny.
Držte ručné elektrické náradie len za izolované plochy rukováti, ak vykonávate takú prácu, pri ktorej by mohla skrutka natrafiť na skryté elektrické vedenia. Kontakt s elektrickým vedením, ktoré je pod napätím, môže dostať pod napätie aj kovové súčiastky náradia a spôsobit zásah elektrickým prúdom.
Dávajte pozor na skryté elektrické vedenia, plynové a vodovodné potrubia. Pred začiatkom práce prekontrolujte priestor práce napr. pomocou hľadača kovov.
Zabezpečte obrobok. Obrobok upnutý pomocou upínacieho zariadenia je bezpečnejší ako ten, ktorý pridržiavate rukou.
Krátkodobo môžu vznikať velké reakčné momenty.
Neobrábajte žiaden materiál, ktorý obsahuje magnézium. Hrozí nebezpečenstvo požiaru. Neobrábajte žiaden plastový materiál zosilnený uhlíkovým vláknom ani materiál obsahujúci azbest.
Tieto látky sú považované za rakovinotvorné.
Je zakázané skrutkovat' alebo nitovať na ručné elektrické náradie nejaké štítky alebo značky.
Poškodená izolácia neposkytuje žiadnu ochranu pred zásahom elektrickým prúdom. Používajte samolepiace štítky.
Nepoužívajte žiadne príslušenstvo, ktoré nebolo špeciálne vyvinuté alebo schválené výrobcom ručného elektrického náradia. Bezpečná prevádzka nie je zaručená iba tým, že sa určité príslušenstvo na Vaše ručné elektrické náradie hodí.
Používanie akumulátorov (akumulátorových blokov) a manipulácia s nimi.
Aby ste sa pri zaobchádzaní s akumulátormi vyhli nebezpečenstvám ohrozenia zdravia ako popáleniny, požiar, výbuch, poranenia kože a iné poranenia, dodržiavajte nasledujúce pokyny:
Akumulátory sa nesmú rozoberať, otvárať ani deliť na menšie kusy. Nevystavujte akumulátory žiadnym mechanickým nárazom. V prípade poškodenia alebo neodborného používania akumulátora môžu z neho vystupovať zdraviu škodlivé výpary alebo unikať kvapaliny. Tieto výpary môžu podráždiť dýchacie cesty. Unikajúca kvapalina z akumulátora môže mať za následok podráždenie pokožky alebo spôsobit popáleniny.
Ak kvapalina vytečená z akumulátora zasiahla aj okolité predmety a súčiastky, zasiahnuté súčiastky skontrolujte a v prípade potreby ich vyčistite alebo vymeňte.
Nevystavujte akumulátor horúčave alebo ohňu. Neskladujte akumulátor na priamom slnečnom svetle.
Akumulátor vyberte z originálneho obalu až vtedy, ked' ho bude treba použit'.
Pred každou prácou na ručnom elektrickom náradí vyberte z náradia akumulátor. Ak by sa ručné elektrické náradie nekontrolovane rozbehlo, hrozí nebezpečenstvo poranenia.
Akumulátor vyberajte z ručného elektrického náradia iba vtedy, keď je náradie vypnuté.
Akumulátory uschovávajte tak, aby k nim nemali prístup deti.
Akumulátor udržiavajte v čistote a uschovávajte tak, aby bol chránený pred vlhkostou a vodou. Znečistené prívody (kontakty) akumulátora a ručného elektrického náradia vyčistite suchou a čistou handričkou.
Používajte len originálne akumulátory firmy FEIN, ktoré sú určené do Vášho ručného elektrického náradia. V prípade používania a nabíjania nevhodných, poškodených, opravovaných alebo upravovaných akumulátorov, rôznych napodobnenín alebo výrobkov iných firiem, hrozí nebezpečenstvo požiaru a/alebo výbuchu.
Vibrácie ruky a predlaktia
Uroveň vibrácií uvedená v týchto pokynoch bola nameraná podľa meracieho postupu uvedeného v norme EN 62841 a možno ju používať na vzájomné porovnávanie rôznych typov ručného elektrického náradia. Hodí sa aj na predbežný odhad zaťaženia vibráciami.
Uvedená hladina zaťaženia vibráciami reprezentuje hlavné druhy používania tohto ručného elektrického náradia. Avšak v takých prípadoch, keď sa toto ručné elektrické náradie využíva na iné druhy použitia, s odlišnými pracovnými nástrojmi, alebo ak sa podrobuje nedostatočnej údržbe, môže sa hladina zaťaženia vibráciami od týchto hodnôt odlišovať. To môže výrazne zvýšiť zaťaženie vibráciami počas celej pracovnej doby.
Na presný odhad zaťaženia vibráciami počas určitého časového úseku práce s náradím treba zohl’adnit doby, počas ktorých je ručné elektrické náradie vypnuté alebo doby, keď je náradie síce zapnuté a beží, ale v skutočnosti nepracuje. Táto okolnosť môže výrazne redukovat zaťaženie vibráciami počas celej pracovnej doby.
Na ochranu osoby pracujúcej s náradím pred účinkami zaťaženia vibráciami vykonajte dálšie bezpečnostné opatrenia, ako sú napríklad: Údržba ručného elektrického náradia a používaných pracovných nástrojov, zabezpečenie zachovania teploty rúk, organizácia jednotlivých pracovných úkonov.
S prepínačom smeru otáčania manipulujte len vtedy, ked'je motor náradia vypnutý.
Nastavte prepínač smeru otáčania do strednej polohy, aby ste zabránili prípadnému neúmyselnému zapnutiu ručného elektrického náradia, napríklad pri transporte. Pri prehriatí beží ručné elektrické náradie iba v krátkych impulzoch so slabým výkonom.
Ak chcete dosahovať spoľahlivé pracovné výsledky, vykonávajte skrutkové spoje vždy pomocou hĺbkového dorazu.
Elektronické vypnutie krútiaceho momentu (pozri strany 6 – 7).
Motor sa po dosiahnutí nastaveného krútiaceho momentu automaticky vypne a súčasne zaznie zvukový signál. Po uskutočnenom vypnutí uvolnite vypínač náradia a stlačte ho znova na uskutočnenie dálšieho skrutkového spoja.
Zvukový signál môžete vypínať a zapínať.
Pri práci s krútiacim momentom nastaveným na vrtanie „sa elektronické vypnutie neuskutoční.
Manipulácia s akumulátorom.
Teplota akumulátora na začiatku nabíjania musí byť v rámci rozsahu dovolených prevádzkových teplôt akumulátora.
| Indikácia LED | Význam Akcia | |
| 1 – 4 Zelené diódy LED | percentuálny stav nabitia | Používanie (prevádzka) |
| Trvalé červené svetlo | Akumulátor je takmer prázdny | Akumulátor nabíjajte |
| Červené blikajúce svetlo | Akumulátor nie je pripravený na používanie | Zabezpečte teplotu akumulátora v rámci teplotách v rámci rozsahu prevádzkových teplôt akumulátora, potom ho nabíjajte |
Skutočný stav nabitia akumulátora v percentách sa zobrazí iba pri zastavenom motore ručného elektrického náradia.
Ak by malo nastat hlboké vybitie akumulátora, integrovaná elektronika motor automaticky zastaví.
Pri extrémnych prevádzkových podmienkach sa môže pri obrábaní kovov vo vnútri ručného elektrického náradia usádzať jemný dobre vodivý prach. Vnútorný priestor ručného elektrického náradia často pravidelne prefúkajte cez vetracie otvory suchým tlakovým vzduchom, ktorý neobsahuje olej.
Produkty, ktoré boli v kontakte s azbestom, sa nesmú dávať do opravy. Produkty kontaminované azbestom treba dať na likvidáciu podľa predpisov pre likvidáciu odpadu obsahujúceho azbest, ktoré platia vo Vašej krajine.
Aktuálny zoznam náhradných súčiastok pre toto ručné elektrické náradie nájdete na Internete na domovskéj stránke www.fein.com.
V prípade potreby vymeňte nasledujúce súčiastky:
Pracovné nástroje, híbkový doraz, akumulátor, hák na upevnenie na lešenie
Zákonná záruka na produkt platí podľa zákonných predpisov v krajine uvedenia do prevádzky. Firma FEIN okrem toho poskytuje záruku podľa vyhlásenia výrobcu FEIN o záruke.
V základnej výbave Vášho ručného elektrického náradia sa môže nachádzať len časť príslušenstva popísaného alebo zobrazeného v tomto Návode na používanie.
Vyhlásenie o konformite.
Vyhlásenie CE platí iba pre krajiny Európskej únie a EFTA (European Free Trade Association) a iba pre produkty, ktoré sú určené pre trh EU alebo EFTA. Po po uvedení produktu na trh EU, stráca značka UKCA svoju platnosť.
Vyhlásenie UKCA platí iba pre britský trh (Anglicko, Wales a Škótsko) a iba pre produkty, ktoré sú určené pre britský trh. Po uvedení produktu na britský trh stráca značka CE svoju platnosť.
Firma FEIN vyhlasuje na svoju výlučnú zodpovednosť, že tento produkt sa zhoduje s príslušnými normativnymi dokumentmi uvedenými na poslednej strane tohto Návodu na používanie.
Technické podklady sa nachádzajú na adrese:
C. & E. Fein GmbH,
D-73529 Schwäbisch Gmünd
Ochrana životného prostredia, likvidácia.
Obaly, výrobky, ktoré doslúžili, a príslušenstvo dajte na recykláciu zodpovedajúcu ochrane životného prostredia.
Akumulátory dávajte na predpísanú likvidáciu len vo vybitom stave.
V takom prípade, ked'nie sú akumulátory úplne vybité, na zabránenie proti skratom zaizolujte ich kontakty pomocou izolačnej pásky.
