| Typ produktu | Bezkabelový šroubovák |
| Značka | Fein |
| Model | ASCS 6.3 Select |
| Hlavní použití | Šroubování a povolování šroubů, zejména samořezných a samovrtných |
| Napájení | Akumulátor (Li-ion) |
| Rozsah teplot nabíjení akumulátoru | 5 °C – 45 °C |
| Zobrazení stavu nabití | LED (1 až 4 zelené = % nabití, červená stálá = slabé, červená blikající = mimo rozsah) |
| Elektronické vypnutí točivého momentu | Ano, nastavitelné, s možností zapnutí/vypnutí zvukového signálu |
| Směr otáčení | Reverzní se středovou polohou pro zajištění |
| Hloubkový doraz | Ano, pro optimální šroubování |
| Ochrana proti přehřátí | Provoz s nízkovýkonovými impulsy |
| Kompatibilita akumulátoru | Pouze originální akumulátory FEIN |
| Hladina hluku | Naměřené hodnoty (viz návod) |
| Vibrace | Měřeno podle EN 62841 |
| Údržba | Vyfoukat suchý stlačený vzduch do větracích štěrbin |
| Uživatelem vyměnitelné díly | Pracovní nástroje, hloubkový doraz, akumulátor, háček |
| Bezpečnost | Přečtěte varování, používejte ochranu očí, před prací vyjměte akumulátor |
| Ochrana životního prostředí | Recyklujte podle pokynů, nevhazujte akumulátor do ohně |
| Záruka | V souladu s právními předpisy + prohlášení výrobce FEIN |
| Shoda | Označení CE a UKCA podle trhu |
| Včetně příslušenství | Hloubkový doraz, háček |
| Typ nástroje | Ruční |
| Venkovní použití | Chráněno před povětrnostními vlivy |
Často kladené otázky - ASCS 6.3 Select Fein
Dotazy uživatelů ohledně ASCS 6.3 Select Fein
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš šroubovák ve formátu PDF zdarma! Najděte svůj návod ASCS 6.3 Select - Fein a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. ASCS 6.3 Select značky Fein.

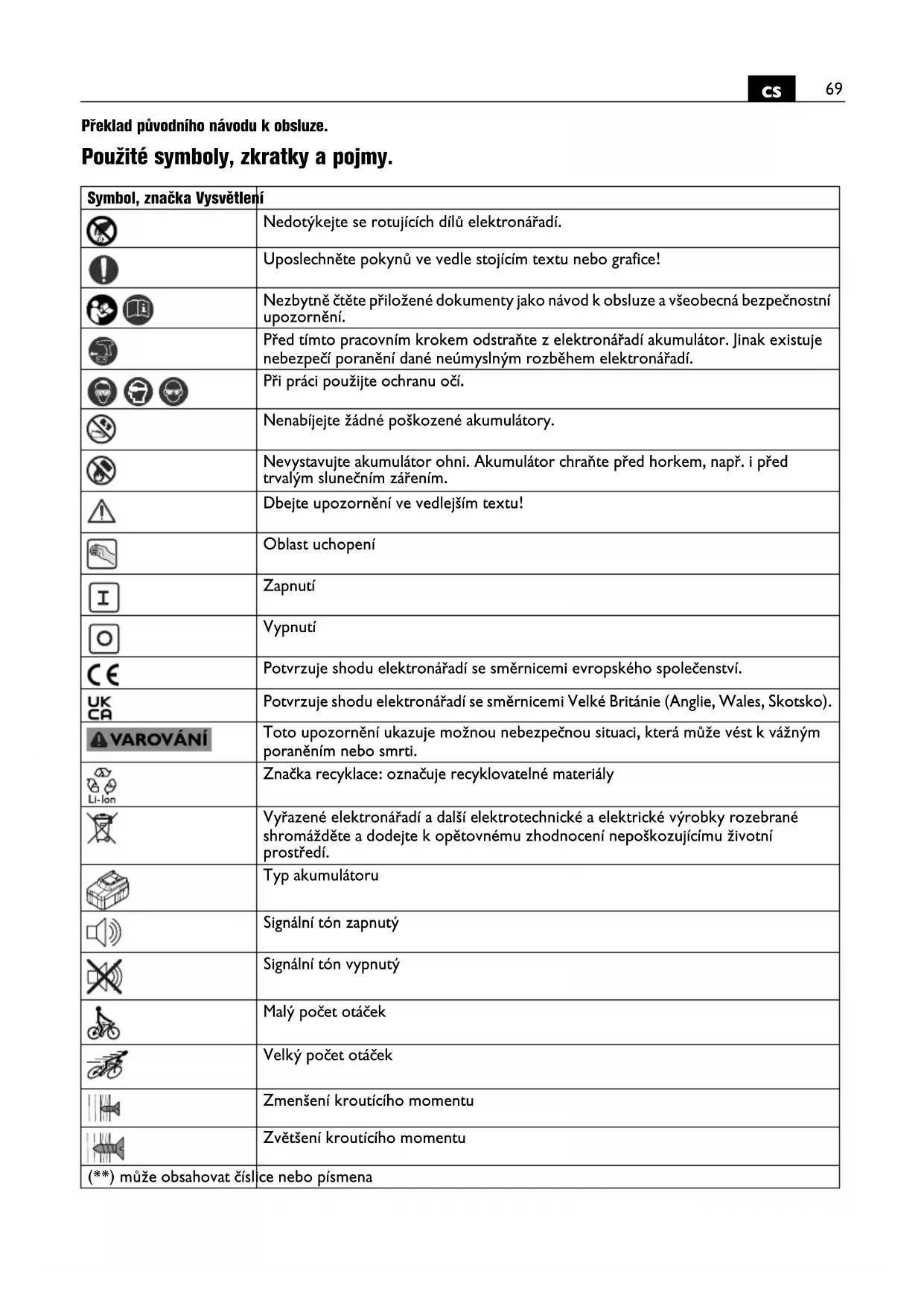

NÁVOD K OBSLUZE ASCS 6.3 Select Fein
Překlad původního návodu k obsluze.
Použité symboly, zkratky a pojmy.
| Symbol, značka Vysvětlení | |
 | Nedotýkejte se rotujících dílů elektronářadí. |
 | Uposlechněte pokynů ve vedle stojícím textu nebo grafice! |
 | Nezbytně čtěte přiložené dokumenty jako návod k obsluze a všeobecná bezpečnostní upozornění. |
 | Před tímto pracovním krokem odstraňte z elektronářadí akumulátor. Jinak existuje nebezpečí poranění dané neúmyslným rozběhem elektronářadí. |
 | Při práci použijte ochranu očí. |
 | Nenabíjejte žádné poškozené akumulátory. |
 | Nevystavujte akumulátor ohni. Akumulátor chraňte před horkem, např. i před trvalým slunečním zářením. |
| [BWW6] | Dbejte upozornění ve vedlejším textu! |
 | Oblast uchopení |
 | Zapnutí |
 | Vypnutí |
 | Potvrzuje shodu elektronářadí se směrnicemi evropského společenství. |
 | Potvrzuje shodu elektronářadí se směrnicemi Velké Británie (Anglie, Wales, Skotsko). |
 | Toto upozornění ukazuje možnou nebezpečnou situaci, která může vést k vážným poraněním nebo smrti. |
 | Značka recyklace: označuje recyklovatelné materiály |
 | Vyřazené elektronářadí a další elektrotechnické a elektrické výrobky rozebrané shromážděte a dodejte k opětovnému zhodnocení nepoškozujícímu životní prostředí. |
 | Typ akumulátoru |
 | Signální tón zapnutý |
 | Signální tón vypnutý |
 | Malý počet otáček |
 | Velký počet otáček |
 | Zmenšení kroutícího momentu |
 | Zvětšení kroutícího momentu |
| (**) může obsahovat číslice nebo písmena | |
| Značka Jednotka | mezinárodní Jednotka národní Vysvětlení | ||
| UV V Elektrické | stejnosměrné napětí | --- | |
| n_0 | /min, min ^-1 , rpm, r/min min | -1 | Otáčky naprázdno |
| n_1 | /min, min ^-1 , rpm, r/min min | -1 | Počet otáček při zatížení |
| M... | Nm Nm Kroutící moment | (tvrdý/měkký šroubový spoj) | |
 | inch palec Nástrojový držák vnitřní šestihran | ||
 ∅ | mm mm Průměr šroubu | ||
 | kg kg Hmotnost podle EPTA-Procedure 01 | ||
| L_pA | dB | dB | Hladina akustického tlaku |
| L_wA | dB | dB | Hladina akustického výkonu |
| L_pCpeak | dB | dB | Špičková hladina akustického tlaku |
| K... | Nepřesnost | ||
| a | m/s ^2 | m/s ^2 | Hodnota emise vibrací podle EN 62841 (vektorový součet tří os) |
| a_h | m/s ^2 | m/s ^2 | Hodnota emise vibrací (šroubování) |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | Základní a odvozené jednotky z mezinárodní soustavy jednotek SI. | |
Pro Vaši bezpečnost.
VAROVÁNÍ
Čtěte všechna varovná upozornění a pokyny. Zanedbání při
dodržování varovných upozornění a pokynů mohou mít za následek zásah elektrickým proudem, požár a/nebo těžká poranění.
Všechna varovná upozornění a pokyny do budoucna uschovejte.
Toto elektronářadí nepoužívejte, dokud jste si důkladně nepřečetli a zcela neporozuměli tomuto návodu k obsluze a též přiloženým
„Všeobecným bezpečnostním upozorněním“ (číslo spisu 3 41 30 465 06 0). Uchovejte uvedené podklady k pozdějšímu použití a předejte je při zapůjčení nebo prodeji elektronářadí.
Dbejte rovněž příslušných národních ustanovení ochrany při práci.
Určení elektronářadí:
ruční šroubovák pro zašroubování a vyšroubování šroubů, speciálně pro nasazení se samovrtnými a samořeznými šrouby, pomocí firmou FEIN schválených pracovních nástrojů a příslušenství v prostředí chráněném před povětrnostními vlivy.
Speciální bezpečnostní předpisy.
Pokud provádíte práce, při kterých může šroub zasáhnout skrytá elektrická vedení, pak držte elektronářadí na izolovaných plochách rukojeti.
Kontakt s elektrickým vedením pod napětím může přivést napětí i na kovové části stroje a vést k zásahu elektrickým proudem.
Dbejte na skrytě položené elektrické vedení, plynové a vodovodní potrubí. Před začátkem práce zkontrolujte pracovní oblast např. přístrojem na zjišťování kovů.
Zajistěte obrobek. Obrobek držený upínacím přípravkem je držen bezpečněji než ve Vaší ruce.
Držte elektronářadí dobře a pevně. Krátkodobě mohou nastat vysoké reakční momenty.
Neopracovávejte žádný materiál s obsahem hořčíku. Existuje nebezpečí požáru.
Neopracovávejte žádnou umělou hmotu zesílenou uhlikovými vlákny a žádný materiál s obsahem azbestu. Tyto materiály jsou považovány za karcinogenní.
Je zakázáno šroubovat nebo nýtovat na elektronářadí štítky nebo značky. Poškozená izolace nenabízí žádnou ochranu proti úderu elektrickým proudem. Použijte nalepovací štítky.
Nepoužívejte žádné příslušenství, které nebylo speciálně vyvinuto nebo povoleno výrobcem elektronářadí. Bezpečný provoz není dán sám od sebe tím, že příslušenství lícuje na Vaše elektronářadí.
Používání a zacházení s akumulátorem (akumulátorovým blokem).
Pro zabránění rizikům, jako spáleniny, požár, výbuch, poranění kůže a další zranění, dbejte při zacházení s akumulátory následujících upozornění:
Akumulátory nesmějí být rozebírány, otevírány nebo rozdrcovány. Nevystavujte akumulátory žádným mechanickým rázům. Pří poškození a neurčeném použití akumulátoru mohou vystupovat škodlivé výpary a vytékat kapaliny. Výpary mohou dráždit dýchací cesty. Vytékající kapalina akumulátoru může vést k podrážděním kůže nebo popáleninám.
Pokud kapalina vytékající z poškozeného akumulátoru potřisnila sousední předměty, zkontrolujte dotčené díly, vyčistěte je nebo je popř. vyměňte.
Akumulátor nevystavujte horku ani ohni. Neuskladňujte akumulátor na přímém slunečním světle.
Akumulátor vyjměte z originálního obalu až tehdy, když se má použít.
Před prací na elektronářadí vyjměte z elektronářadí akumulátor. Pokud se elektronářadí neúmyslně rozeběhne, existuje nebezpečí zranění.
Akumulátor odejměte pouze při vypnutém elektronářadí.
Udržujte akumulátory daleko od dětí.
Udržujte akumulátor čistý a chráněný před vlhkostí a vodou. Znečištěné přípojky akumulátoru a elektronářadí vyčistěte pomocí suchého, čistého hadříku.
Používejte pouze neporušené, originální akumulátory FEIN, jež jsou určeny pro Vaše elektronářadí. Při nabíjení a práci s nesprávným, poškozeným, opravovaným nebo dotvářeným akumulátorem, s napodobeninami a cizími výrobky existuje nebezpečí požáru a/nebo výbuchu.
Uposlechněte bezpečnostní upozornění v návodu k obsluze nabíječky akumulátoru.
Vibrace rukou či paží
V těchto pokynech uvedená úroveň vibrací byla změřena podle měřících metod normovaných v EN 62841 a může být použita pro vzájemné porovnání elektronářadí. Hodí se i pro předběžný odhad zatížení vibracemi.
Uvedená úroveň vibrací reprezentuje hlavní použití elektronářadí. Pokud ovšem bude elektronářadí nasazeno pro jiná použití, s odlišnými nasazovacími nástroji nebo s nedostatečnou údržbou, může se úroveň vibrací lišit. To může zatížení vibracemi po celou pracovní dobu zřetelně zvýšit.
Pro přesný odhad zatížení vibracemi by měly být zohledněny i doby, v nichž je stroj vypnutý nebo sice běží, ale fakticky není nasazen. To může zatíženi vibracemi po celou pracovní dobu zřetelně zredukovat. Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinkem vibrací jako např.: údržba elektronářadí a nasazovacích nástrojů, udržování teplých rukou, organizace pracovních procesů.
Pokyny k obsluze.
Přepínač směru otáčení ovládejte pouze za stavu klidu motoru.
Aby se zabránilo neúmyslnému uvedení do provozu, např. při přepravě, dejte přepínač směru otáčení do střední polohy.
Při přehřátí běží stroj s krátkými, nízkovýkonnými impulsy. Elektronářadí nechte v běhu naprázdno ochladit.
Pro spolehlivé výsledky práce provádějte sešroubování vždy s hloubkovým dorazem.
Elektronické odpojení krouticího momentu (viz strany 6 – 7).
Při pracech bez hloubkového dorazu můžete používat elektronické odpojení krouticího momentu.
Krouticí moment nastavujte pouze za stavu klidu motoru.
Motor se po dosažení nastaveného krouticího momentu vypne a zazní signální tón. Po nastalém vypnutí uvolněte spínač a pro další zašroubování jej znovu stlačte.
Signální tón můžete zapnout a vypnout.
Při práci se stupněm krouticího momentu „ žádné elektronické vypnutí nenastane.
Elektronářadí tlačte proti šroubu dostatečně silně, abyste získali dobré výsledky práce.
Zacházení s akumulátorem.
Skladujte, provozujte a nabíjejte akumulátor pouze pomocí nabíječek FEIN v rozsahu provozní teploty akumulátoru 5 °C – 45 °C (41 °F – 113 °F). Teplota akumulátoru musí být na začátku procesu nabíjení v rozsahu provozní teploty akumulátoru.
| Ukazatel LED | Význam Akce | |
| 1 – 4 zelen LED | éProcentuální stav nabití | Provoz |
| Červené trvalé světlo | Akumulátor je téměř prázdný | Akumulátor nabijte |
| Červené blikající světlo | Akumulátor není připravený k provozu | Akumulátor uvedte do rozsahu provozní teploty akumulátoru, poté nabijte |
Skutečný procentuální stav nabití akumulátoru se zobrazí pouze při zastaveném motoru elektronářadí.
Při blížícím se hlubokém vybití akumulátoru zastaví elektronika automaticky motor.
Údržba a servis.
Při extrémních podmínkách nasazení se může při opracování kovů usazovat uvnitř elektronářadí vodivý prach. Často vyfukujte
vnitřní prostor elektronářadí skrz větrací otvory suchým tlakovým vzduchem bez oleje.
Výrobky, které příšly do styku s azbestem, nesmějí být předány do opravy. Azbestem kontaminované výrobky zlikvidujte podle v dané zemi platných předpisů pro likvidaci odpadů s obsahem azbestu.
Aktuální seznam náhradních dílů tohoto elektronářadí naleznete na internetu na www.fein.com.
Následující díly můžete, je-li třeba, vyměnit sami: pracovní nástroje, hloubkový doraz, akumulátor, zavěšovací háček
Záruka a ručení.
Záruka na výrobek platí podle zákonných ustanovení země uvedení do provozu. Nad to navíc poskytuje firma FEIN záruku podle prohlášení o záruce výrobce FEIN.
V obsahu dodávky Vašeho elektronářadí může být obsažen i jen jeden díl příslušenství popsaného nebo zobrazeného v tomto návodu k obsluze.
Prohlášení o shodě.
CE prohlášení platí pouze pro země Evropské unie a EFTA (European Free Trade Association) a pouze pro výrobky, které jsou určené pro trh EU nebo EFTA. Po uvedení výrobku do oběhu na trhu EU ztrácí označení UKCA svou platnost.
UKCA prohlášení platí pouze pro britský trh (Anglie, Wales a Skotsko) a pouze pro výrobky, které jsou určené pro britský trh. Po uvedení výrobku do oběhu na britském trhu ztrácí označení CE svou platnost. Firma FEIN prohlašuje ve výhradní zodpovědnosti, že tento výrobek odpovídá příslušným ustanovením uvedeným na poslední straně tohoto návodu k obsluze.
Ochrana životního prostředí, likvidace.
Obaly, vyřazené elektronářadí a příslušenství dodejte k opětovnému zhodnocení nepoškozujícímu životní prostředí.
Akumulátory odevzdejte k řádné likvidaci pouze ve vybitém stavu.
U ne zcela vybitých akumulátorů zaizolujte konektor preventivně proti zkratu pomocí lepící pásky.
Pre Vašu bezpečnost.
POZOR
Pri práci ručné elektrické náradie dobre držte.
Dodržiavajte bezpečnostné pokyny uvedené v Návode na používanie nabíjačky akumulátorov.
Návod na používanie.
Krútiaci moment nastavujte len po zastavení motora náradia.
Krútiaci moment nastavujte len po zastavení motora náradia.
Pritláčajte ručné elektrické náradie na skrutku dostatočnou silou, aby ste dosahovali dobré pracovné výsledky.
Skladujte, používajte a nabíjajte akumulátor len nabíjačkami FEIN v rámci rozsahu prevádzkových teplôt akumulátora 5 °C – 45 °C (41 °F – 113 °F).
Údržba a autorizované servisné stredisko.
