| Produkttype | Trådløs skrutrekker |
| Merke | Fein |
| Modell | ASCS 6.3 Select |
| Hovedbruk | Skruing og løsning av skruer, spesielt selvborrende og selvskjærende |
| Strømforsyning | Batteri (Li-ion) |
| Ladetemperaturområde for batteri | 5 °C – 45 °C |
| Ladestatusvisning | LED (1 til 4 grønne = % ladenivå, fast rød = lav, blinkende rød = utenfor område) |
| Elektronisk momentstopp | Ja, justerbar, med lydsignal som kan slås av/på |
| Rotasjonsretning | Reversibel med midtstilling for lås |
| Dybdeanslag | Ja, for optimal skruing |
| Overopphetingsbeskyttelse | Drift med lavstrømsimpulser |
| Batterikompatibilitet | Kun originale FEIN-batterier |
| Lydnivå | Målte verdier (se bruksanvisning) |
| Vibrasjoner | Målt i henhold til EN 62841 |
| Vedlikehold | Blås tørr trykkluft inn i ventilasjonssprekkene |
| Brukerutskiftbare deler | Arbeidsverktøy, dybdeanslag, batteri, krok |
| Sikkerhet | Les advarslene, bruk vernebriller, fjern batteri før arbeid |
| Miljøvern | Resirkuler i henhold til direktiver, ikke kast batteri i ild |
| Garanti | I samsvar med lovkrav + FEIN-produsenterklæring |
| Samsvar | CE- og UKCA-merking i henhold til marked |
| Medfølgende tilbehør | Dybdeanslag, krok |
| Verktøytype | Bærbar |
| Utendørsbruk | I ly for vær og vind |
Ofte stilte spørsmål - ASCS 6.3 Select Fein
Brukerspørsmål om ASCS 6.3 Select Fein
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Skrutrekker i PDF-format gratis! Finn veiledningen din ASCS 6.3 Select - Fein og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. ASCS 6.3 Select av merket Fein.
BRUKSANVISNING ASCS 6.3 Select Fein
Hånd-arm-vibrationer
Håntering med batteri.
Vedligeholdelse og kundeservice.
Overensstemmelseserklæring.
Teknisk materiale hos:
C. & E. Fein GmbH,
D-73529 Schwäbisch Gmünd
Miljøbeskyttelse, bortskaffelse.
Oversettelse av den originale bruksanvisningen.

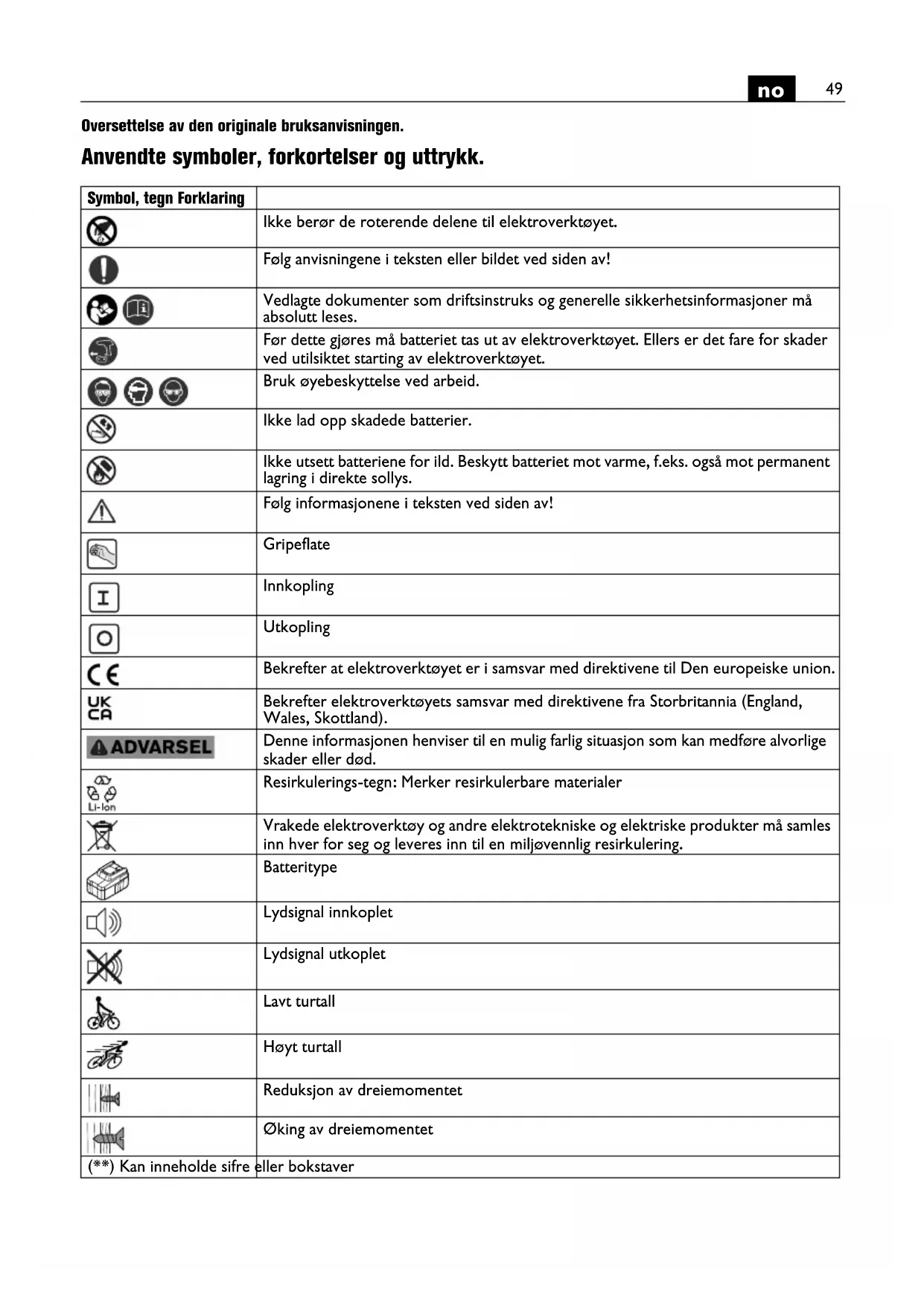

Anvendte symboler, forkortelser og uttrykk.
| Symbol, tegn Forklaring | |
 | Ikke berør de roterende delene til elektroverktøyet. |
 | Følg anvisningene i teksten eller bildet ved siden av! |
 | Vedlagte dokumenter som driftsinstruks og generelle sikkerhetsinformasjoner må absolutt leses. |
 | Før dette gjøres må batteriet tas ut av elektroverktøyet. Ellers er det fare for skader ved utilsiktet starting av elektroverktøyet. |
 | Bruk øyebeskyttelse ved arbeid. |
 | Ikke lad opp skadede batterier. |
 | Ikke utsett batteriene for ild. Beskytt batteriet mot varme, f.eks. også mot permanent lagring i direkte sollys. |
| [5B64] | Følg informasjonene i teksten ved siden av! |
 | Gripeflate |
 | Innkopling |
 | Utkopling |
 | Bekrefter at elektroverktøyet er i samsvar med direktivene til Den europeiske union. |
 | Bekrefter elektroverktøyets samsvar med direktivene fra Storbritannia (England, Wales, Skottland). |
 ADVARSEL | Denne informasjonen henviser til en mulig farlig situasjon som kan medføre alvorlige skader eller død. |
 | Resirkulerings-tegn: Merker resirkulerbare materialer |
 | Vrakede elektroverktøy og andre elektrotekniske og elektriske produkter må samles inn hver for seg og leveres inn til en miljøvennlig resirkulering. |
 | Batteritype |
 | Lydsignal innkoplet |
 | Lydsignal utkoplet |
 | Lavt turtall |
 | Høyt turtall |
 | Reduksjon av dreiemomentet |
| [G28S] | ∅king av dreiemomentet |
| (**) Kan inneholde sifre eller bokstaver | |
| Tegn Enhet internasjonalt Enhet nasjonalt Forklaring | |||
| UV V Elektrisk likespenning | --- | ||
| n_0 | /min, min ^-1 , rpm, r/min | min ^-1 | Turtall, ubelastet |
| n_1 | /min, min ^-1 , rpm, r/min | min ^-1 | Turtall, belastet |
| M... | Nm Nm Dreiemoment (hard/myk skruing) | ||
| ○ | inch inch Verktøyfeste med innvendig sekskant | ||
| [6477] | mm mm Skruediameter | ||
| kg kg Vekt tilsvarende EPTA-Procedure 01 | |||
| L_pA | dB dB Lydtrykkniivå | ||
| L_wA | dB dB Lydeffektnivå | ||
| L_pCpeak | dB dB Maksimalt lydtrykkniivå | ||
| K... | Usikkerhet | ||
| a | m/s ^2 | m/s ^2 | Svingningsemisjonsverdi iht. EN 62841 (vektorsum fra tre retninger) |
| a_h | m/s ^2 | m/s ^2 | Svingningsemisjonsverdi (skruer) |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | Basis- og avledede enheter fra det internasjo-nale enhetssystemet SI. | |
For din egen sikkerhet.
ADVARSEL
Les gjennom alle advarslene og anvisningene. Unnlatelse av å over-
holde advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader. Ta godt vare på alle advarslene og informasjonene.
Ikke bruk dette elektroverktøyet før du har lest og forstått denne driftsinstruksen og de vedlagte "Generelle sikkerhetsinformasjonene" (doku-
mentnummer 3 41 30 465 06 0). Oppbevar de angitte papirene til senere bruk og overrekk disse sammen med elektroverktøyet hvis det lånes bort eller selges videre.
Følg også de vanlige nasjonale arbeidsmiljøbestemmelsene.
Elektroverktøyets formål:
Håndholdt skrutrekker til inn- og utskruing av skruer, spesielt til bruk med selvborende og selvskjærende skruer, med innsatsverktøy og tilbehør som er godkjent av FEIN og til bruk i værbeskyttede omgivelser.
Spesielle sikkerhetsinformasjoner.
Hold elektroverktøyet på de isolerte gripeflatene, hvis du utfører arbeid der skruen kan treffe på skjulte strømledninger. Kontakt mellom skruen og en spenningsførende ledning kan også sette elektroverktøyets metalldeler under spenning og føre til elektriske støt.
Pass på skjulte elektriske ledninger, gass- og vannrør. Kontroller arbeidsområdet f.eks. med et metallsøkeapparat før arbeidet påbegynnes.
Sikre arbeidsstykket. Et arbeidsstykke som holdes fast med spenninnretninger, holdes sikrere enn med hånden.
Hold elektroverktøyet godt fast. Det kan oppstå høye reaksjonsmomenter i korte perioder.
Ikke bearbeid materialer som inneholder magnesium. Det er brannfare.
Ikke bearbeid CFK (karbonfiberforsterket plast) og ikke materialer som inneholder asbest. Disse gjelder som kreftfremkallende.
Det er forbudt å skru eller nagle skilt eller tegn på elektroverktøyet. En skadet isolasjon gir ingen beskyttelse mot elektriske støt. Bruk klebeskilt.
Bruk kun reservedeler eller tilbehør som er levert og godkjent av produsenten. En sikker bruk kan ikke garanteres selv om annet tilbehør som passer til elektroverktøyet blir benyttet.
Bruk og behandling av batteriet (batteriblokken).
Ta hensyn til følgende informasjoner for å unngå farer som forbrenning, brann, eksplosjon, hudskader og andre skader ved bruk av batteriet:
Batterier må ikke tas fra hverandre, åpnes eller hakkes opp. Ikke utsett batteriene for mekaniske støt. Ved skader og usakkyndig bruk av batteriet kan det slippe ut skadelig damp og væske. Dampen kan irritere åndedrettsorganene. Batterivæske som renner ut kan føre til irritasjoner på huden eller forbrenninger.
Hvis det er kommet batterivæske på gjenstander, må disse rengjøres eller eventuelt skiftes ut.
Ta batteriet først ut av originalemballasjen när det skal brukes.
Ta batteriet ut av elektroverktøyet før det utføres arbeid på elektroverktøyet. Hvis elektroverktøyet starter utilsiktet, er det fare for skader.
Hold batteriet rent og beskyttet mot fuktighet og vann.
Rengjør de tilsmussede kontaktene på batteriet og elverktøyet med en tørr, ren klut.
Bruk kun intakte originale FEIN-batterier, som er beregnet for dette el-verktøyet. Ved arbeid eller opplading av uoriginale, skadede, reparerte eller modifiserte batterier, etterligninger og batterier fra andre produsenter er det fare for brann og/eller eksplosjonsfare.
Følg sikkerhetsinformasjonene i driftsinstruksen for batteri-laderen.
Hånd-arm-vibrasjoner
Vibrasjonsnivået som er angitt i disse anvisningene er målt iht. en målemetode som er standardisert i EN 62841 og kan brukes til sammenligning av elektroverktøy med hverandre. Den egner seg også til en foreløpig vurdering av svingningsbelastningen.
Det angitte svingningsnivået representerer de vanlige anvendelsene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre anvendelser, med avvikende innsatsverktøy eller utilstrekkelig vedlikehold, kan svingningsnivået avvike. Dette kan øke vibrasjonsbelastningen tydelig for hele arbeidstiden.
Til en nøyaktig vurdering av vibrasjonsbelastningen bør det også tas hensyn til tidene når maskinen var utkoblet eller går, men ikke virkelig brukes. Dette kan redusere vibrasjonsbelastningen tydelig for hele arbeidstiden.
Bestem ekstra sikkerhetstiltak for å beskytte brukeren mot svingningsvirkninger som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene.
Bruksinformasjon.
Bruk høyre-/venstre-bryteren kun när motoren står stille.
Sett høyre-/venstre-bryteren i midtstilling for å unngå en utilsiktet start, f.eks. ved transport.
Ved overoppheting går elektroverktøyet med korte, ytelsessvake impulser. La elektroverktøyet avkjøle ved å kjøre maskinen uten belastning.
For å oppnå pålitelige arbeidsresultater må du alltid utføre skruinger med dybdeanlegg.
Elektronisk dreiemomentutkopling (se sidene 6 - 7).
Ved arbeid uten dybdeanslag kan du benytte den elektroniske momentsutkoplingen.
Motoren kopler fra når det forhåndsinnstilte dreiemomentet er oppnådd, dette angis også ved lydsignal. Etter utkoplingen slipper du på/av bryteren, og deretter trykker du på bryteren en gang til for en ny skruoperasjon. Du kan slå lydsignalet på og av.
Ved arbeid med dreiemomenttrinn « » tilloses ingen elektronisk utkopling.
Trykk elektroverktøyet kraftig mot skruen for å oppnå gode arbeidsresultater.
Håndtering av batteriet.
Lagre, bruk og lad batteriet bare med FEIN ladeapparater i batteriets temperaturområde på 5°C – 45 °C (41°F – 113 °F). Batteriets temperatur skal ved start av ladeprosessen være i batteriets temperaturområde.
| LED-indikator | Betydning Aksjon | |
| 1 – 4 grøn-ne LED | Ladetilstand i prosent | Drift |
| Rødt konti-nuerlig lys | Batteriet er nesten tomt | Lad opp batteriet |
| Rødt blink-lys | Batteriet er ikke driftsklart | Få batteriet inn i bat-teri-driftstemperatur-området, lad deretter opp |
Den ekte ladetilstanden til batteriet i prosent vises kun när motoren på elektroverktøyet er stanset.
Vedlikehold og kundeservice.
Ved ekstreme bruksvilkår kan det ved bearbeidelse av metall sette seg metallstøv inne i elektroverktøyet. Dette kan forårsake kort-
slutning eller overslag. Blås ofte gjennom de innvendige delene av elektroverktøyet gjennom ventilasjonsspaltene med tørr og oljefri trykkluft.
Produkter som har vært i kontakt med asbest, må ikke sendes til reparasjon. Håndter produkter kontaminert med asbest i henhold til de gyldige nasjonale bestemmelsene for asbestholdig avfall.
Den aktuelle reservedelslisten for dette elektroverk- tøyet finner du på internettet under www.fein.com.
Følgende deler kan du skifte ut selv etter behov: Innsatsverktøy, dybdeanlegg, batteri, stativkrok
Reklamasjonsrett og garanti.
Reklamasjonsretten for produktet gjelder jf. de lovmessige bestemmelsene i det landet produktet selges i. Ut over dette yter FEIN garanti i henhold til FEIN-produ-sentens garantierklæring.
Denne driftsinstruksen kan inneholde beskrivelser og/eller illustrasjoner av tilbehør som ikke inngår i din leveranse.
Samsvarserklæring.
CE-erklæringen gjelder kun for land i Den europeiske unionen og i EFTA [E∅S] (European Free Trade Association) og kun for produkter som er bestemt for markedet i EU eller EFTA. Etter at produktet er introdusert på EU-markedet, mister UKCA-merket sin gyldighet.
UKCA-erklæringen gjelder kun for det britiske markedet (England, Wales og Skottland) og kun for produkter som er bestemt for det britiske markedet. Etter at produktet er introdusert på det britiske markedet, mister CE-merket sin gyldighet.
Firmaet FEIN erklærer som eneansvarlig at dette produktet stemmer overens med de vanlige bestemmelsene som er oppført på siste side i denne driftsinstruksen.
Tekniske underlag hos:
C. & E. Fein GmbH,
D-73529 Schwäbisch Gmünd
Emballasjer, gammelt elektroverktøy og tilbehør må leveres inn til miljøvennlig resirkulering.
Batterier må kun leveres inn til korrekt deponering i utladet tilstand.
Hvis batteriene ikke er helt utladet må kontaktene isoleres med tape, slik at det ikke oppstår en kortslutning.
